МИНИСТЕРСТВО АВТОМОБИЛЬНЫХ ДОРОГ РСФСР

УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДВИЖЕНИЯ НА АВТОМОБИЛЬНЫХ ДОРОГАХ

ВСН 25-86

МИНАВТОДОР РСФСР

МОСКВА "ТРАНСПОРТ" 1988

В Указаниях приведены принципы обеспечения безопасности движения на вновь проектируемых и существующих автомобильных дорогах. Описаны мероприятия по повышению безопасности движения в различных дорожных условиях с учетом состава транспортного потока и методы определения их экономической эффективности. Большое внимание уделено охране окружающей среды.

Указания предназначены для инженерно-технических работников.

Указания подготовлены под руководством и при участии проф. В. Ф. Бабкова. В их разработке приняли участие: д-ра техн. наук А. П. Васильев, Е. М. Лобанов, В. В. Сильянов, кандидаты техн. наук О. А. Дивочкин, В. П. Залуга, Ю. В. Кузнецов, Н. М. Кульмурадов, М. В. Немчинов, В. С. Порожняков, П. И. Поспелов, В. И. Пуркин, Ю. М. Ситников, А. П. Шевяков. Б. А. Щит, инженеры С. Н. Артемов, С. М. Булак, В. Ю. Голубин, М. М. Девятов, А. Н. Должиков, Р. X. Измайлов, В. Н. Кузнецов, Н. А. Лушников, В. Н. Покидько, Ю. К. Смирнов, М. С. Талаев, А. Р. Цыганов (МАДИ); кандидаты техн. наук Б. Б. Анохин, В. Д. Белов, Е. М. Окороков, В. П. Расников, В. В. Чванов, инженеры А. В. Бабков, Л. Г. Марьяхин, О. В. Машкин (Гипродорнии); кандидаты техн. наук М. Б. Афанасьев, Б. Н. Баваров, С. Г. Бородина, инж. В. Я. Буйленко (б. ВНИИБД МВД СССР), инж. В. Г. Сорокин (ГУ ГАИ МВД СССР). В Указаниях учтены также разработки, выполненные и Союздорнии.

ЧАСТЬ 1

ПРИНЦИПЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ НА СТАДИИ ПРОЕКТИРОВАНИЯ НОВЫХ И РЕКОНСТРУКЦИИ СУЩЕСТВУЮЩИХ ДОРОГ

Глава 1

МЕТОДЫ ОЦЕНКИ БЕЗОПАСНОСТИ, СКОРОСТИ ДВИЖЕНИЯ, ПРОПУСКНОЙ СПОСОБНОСТИ ДОРОГ

1.1. Общие положения

1.1.1. Обеспечение безопасности движения и высоких транспортных качеств автомобильных дорог является первоочередной обязанностью всех дорожных организаций, как проектных, так и эксплуатационных.

Проектные решения новых дорог и планируемые текущие мероприятия по ремонту и содержанию дорог и повышению безопасности движения эффективны только в тех случаях, когда они базируются на анализе закономерностей движения транспортных потоков и одиночных автомобилей, на результатах исследований причин аварийности и ухудшения условий работы водителей.

1.1.2. Транспортно-эксплуатационные качества автомобильных дорог определяются скоростью и себестоимостью перевозок, безопасностью и удобством проезда по дороге, ее пропускной способностью. Они не могут быть выражены обобщенным показателем. Поэтому при оценке участка дороги необходимо выяснить: среднюю скорость движения по дороге и на отдельных участках; степень опасности дорожно-транспортных происшествий (ДТП); удобство дороги для водителей и пассажиров; пропускную способность дороги. Эти же показатели следует использовать при оценке вариантов проектных решений и мероприятий, направленных на повышение транспортно-эксплуатационных качеств дороги.

1.2. Скорость движения по дороге

Расчет скорости движения одиночных автомобилей

1.2.1. Для оценки соответствия размеров отдельных элементов дороги и их сочетаний требованиям безопасности и удобства движения на основе расчетов на ЭВМ или по вспомогательным таблицам строят эпюру изменения скорости одиночного автомобиля в зависимости от параметров продольного профиля и плана без учета ограничений, предусматриваемых Правилами дорожного движения и устанавливаемыми знаками.

1.2.2. При расчете скорости движения одиночного автомобиля за расчетный автомобиль принимают: легковой ГАЗ-24, грузовой ЗИЛ-130. На промышленных дорогах выбор расчетного автомобиля должен быть обоснован анализом состава движения или парка применяемых автомобилей.

1.2.3. Расчет скорости движения одиночного автомобиля выполняют на основе его динамических характеристик с учетом следующих рекомендаций:

а) использование передач учитывают в соответствии с данными, приведенными в табл. 1.1.

б) степень открытия дроссельной заслонки в зависимости от характеристик подъема дороги и двигателя автомобиля принимают по табл. 1.2 или определяют по формуле

,

где i  — продольный уклон, тысячные; L  — длина участка подъема, м; N _уд  — удельная мощность двигателя автомобиля, кВт/т.

Таблица 1.1

Таблица 1.2

Таблица 1.3

Таблица 1.4

Примечание. Значение t ₃ дано для горизонтальных участков н подъемов с уклоном менее 20 %_о .

в) скорость движения на спусках рассчитывают по динамической характеристике с учетом движения автомобиля с работающим двигателем и развивающим тяговое усилие. Предельно допустимая скорость на спуске принимается из условия управляемости автомобиля на данном типе дорожного покрытия:

на асфальто- и цементобетонном покрытии 90 км/ час;

на щебеночном покрытии, обработанном битумом, 70 км/ ч, не обработанном битумом, 60 км/ ч.

г) влияние элементов плана дороги на скорость движения одиночного автомобиля учитывают путем умножения рассчитанной скорости на коэффициент t ₃ , приведенный в табл. 1.3, 1.4;

д) эпюры скоростей по каждому участку дороги строят для обоих направлений движения.

1.2.4. Для более детальной оценки скоростей в свободных условиях движения на отдельных элементах и участках дорог можно пользоваться следующими формулами:

на больших мостах при габаритах от 6 до 13 м и длиной от 100 до 300 м:

v _{85 %} = 14,5 Г ¾ 0,111 L ¾ 0,462 Г² + 0,000033 L ² + 0,00714 Г ¾ 24,23;

v _{50 %} = 12,8Г — 0,92L + 0,00714 L ¾ 0,408Г² ¾ 21,83,

где v _{85 %} ¾ скорость движения легкового автомобиля (типа ГАЗ-24) 85 %-ной обеспеченности, км/ ч; v _{50 %} ¾ средняя скорость движения легкового автомобиля, км/ ч; Г ¾ габарит моста, м; L ¾ длина моста, м;

на двухполосных дорогах с продольными уклонами, совмещенными с кривыми в плане:

v_o = 29,0 + 3,85 В ¾ 0,53 i ± 0,0096 R + 10,8 n _л ¾ 10,3 n _авт ,

где v_o ¾ средняя скорость автомобилей в свободных условиях, км/ ч; R ¾ радиус кривой в плане, м; i ¾ продольный уклон, %_о ; В ¾ ширина проезжей части, м; n _л ¾ количество легковых автомобилей в составе транспортного потока, доли единицы (при n _л = 1 формула дает значение скорости движения легкового автомобиля); n _авт ¾ количество автопоездов в составе транспортного потока, доли единицы.

Оценка скоростей движения потоков автомобилей

1.2.5. Средняя скорость смешанного потока автомобилей для сухого покрытия в летнее время года при коэффициенте загрузки от 0,1 до 0.85 с учетом влияния дорожных условий и интенсивности движения на двухполосных дорогах:

v_n = v_o q ¾ a K_a N ,

где v_o ¾ средняя скорость свободного движения легковых автомобилей при малом значении коэффициента загрузки на прямолинейном горизонтальном участке с шириной проезжей части 7,5 м, краевыми полосами и укрепленными обочинами шириной 3,5 м (принимается равной 90 км/ ч); q  — итоговый коэффициент, учитывающий влияние геометрических элементов дороги, состава потока и средств организации движения на скорость свободного движения. Он является произведением отдельных коэффициентов:

q = t ₁ t ₂ t ₃ ;

t ₁  — коэффициент, учитывающий влияние продольного уклона:

t ₂  — коэффициент, учитывающий влияние состава потока:

t ₃ ¾ коэффициент, учитывающий влияние дорожных условий и средств организации движения, принимается по табл. 1.3, 1.4; a  — коэффициент, зависящий от состава движения:

К_a ¾ поправочный коэффициент, учитывающий влияние разметки проезжей части на скорости при высоких интенсивностях движения (табл. 1.5), кривых в плане (табл. 1.6), характеристик продольных уклонов (табл. 1.7); N  — интенсивность движения¹ , авт/ч.

¹ Здесь и далее значения интенсивности движения даны в физических единицах транспортных средств, за исключением особо указанных случаев.

Таблица 1.5

Таблица 1.6

Таблица 1.7

1.2.6. Для оценки вариантов трассы дороги, схем организации движения и транспортных потерь среднегодовую скорость движения определяют в соответствии с указаниями п. 1.9.14. По рассчитанным средним скоростям движения потока автомобилей строят эпюры скорости для обоих направлений движения.

1.3. Пропускная способность дороги

1.3.1. Определение пропускной способности необходимо для выявления участков возможных заторов, оценки экономичности и удобства движения и выбора методов и средств по улучшению условий движения.

1.3.2. Пропускная способность не остается постоянной по длине дороги в течение года. Максимальные ее значения наблюдаются при благоприятных условиях движения потока легковых автомобилей, минимальные — на сложных участках дорог с несовершенными параметрами плана и профиля при pa знотипном составе потока движения — большом количестве тяжелых грузовых автомобилей, автопоездов, автобусов пригородных сообщений, а также при сложных погодных условиях (гололед, снегопад, туман и т. п.).

1.3.3. Согласно “Руководству по оценке пропускной способности автомобильных дорог” Минавтодора РСФСР различные дороги имеют следующую максимальную пропускную способность (легковых авт/ч):

1.3.4. Пропускную способность дороги с учетом влияния различных дорожных условий оценивают введением в расчет коэффициентов снижения ее максимального значения согласно рекомендациям, изложенным в Руководстве (см. п. 1.3.3).

1.3.5. Пропускная способность дорог может быть повышена:

а) перестройкой неудачных сочетаний элементов плана и продольного профиля, не вызывающих резкого изменения скоростей;

б) устранением при реконструкции дорог минимальных значений технических параметров плана и профиля, проложением дорог вне населенных пунктов на достаточном от них удалении для исключения влияния пешеходного движения,

в) уширением проезжей части для разделения потока автомобилей по составу (дополнительные полосы на подъемах, на пересечениях, полосы для местного движения, для автобусов) и обеспечения оптимальной загрузки, при которой движение происходит с достаточно высокими скоростями;

г) устройством пересечений с другими дорогами (автомобильными и железными), отвечающих требованиям пропуска интенсивных потоков автомобилей (канализированные пересечения, транспортные развязки в разных уровнях);

д) повышением сцепных качеств и ровности покрытия;

е) обустройством дороги автобусными остановками, подъездами к АЗС, мотелям, площадкам отдыха, освещением, связью и другими элементами инженерного оборудования, обеспечивающими эффективное использование ширины проезжей части и придорожных сооружений без помех для основного движения.

1.4. Оценка безопасности движения по дороге

1.4.1. Повышенным количеством дорожно-транспортных происшествий и высокой вероятностью появления заторов (см. п. 1.3) чаще всего характеризуются участки:

а) на которых резко уменьшается скорость движения, преимущественно в связи с недостаточной видимостью и устойчивостью движения. В этом случае при высокой интенсивности и большой скорости движения возможны наезды на впереди идущие транспортные средства и съезды с дороги. Такие участки, как правило, имеют пониженную пропускную способность;

б) у которых какой-либо элемент дороги не соответствует скоростям движения, обеспечиваемым другими элементами (скользкое покрытие на кривой большого радиуса, узкий мост на длинном прямом горизонтальном участке, кривая малого радиуса в конце затяжного спуска, сужение дороги, скользкие обочины и т. д.). В таких местах чаще всего происходит опрокидывание транспортных средств или их съезд с дороги;

в) где из-за погодных условий создается несоответствие между скоростями движения на этих участках и на остальной дороге (заниженное земляное полотно там, где часты туманы, гололед; участки дороги, проходящие по северным склонам гор и холмов или около промышленных предприятий, и т. д.);

г) где возможны скорости, которые могут превысить безопасные пределы (длинные затяжные спуски на прямых, одиночные кривые малого радиуса на дороге, протрассированной кривыми больших радиусов);

д) где у водителя исчезает ориентировка в дальнейшем направлении дороги или возникает неправильное представление о нем (поворот в плане непосредственно за выпуклой кривой, неожиданный поворот в сторону с примыканием второстепенной дороги по прямому направлению);

е) слияния или перекрещивания транспортных потоков на пересечениях дорог, съездах, примыканиях, переходно-скоростных полосах;

ж) проходящие через малые населенные пункты или расположенные против пунктов обслуживания, автобусных остановок, площадок отдыха и т. д., где имеется возможность неожиданного появления пешеходов и транспортных средств с придорожной полосы;

з) где однообразный придорожный ландшафт, план и профиль способствуют потере водителем контроля за скоростью движения или вызывают быстрое утомление и сонливость (длинные прямые участки в степи).

1.4.2. Мероприятия по обеспечению безопасности движения, как правило, улучшают условия движения, снижают задержки и повышают средние скорости потока автомобилей.

Методы оценки аварийности

1.4.3. Для получения сопоставимых данных при анализе дорожных условий пользуются системой показателей — коэффициентами относительной аварийности или коэффициентами происшествий.

Для длинных и однородных по геометрическим элементам участков коэффициент происшествий, измеряемый количеством ДТП на 1 млн. автомобиле-километров (ДТП/1 млн. авт-км):

,

где z — количество происшествий в год; N  — среднегодовая суточная интенсивность движения в обоих направлениях, принимаемая по данным учета движения, авт/сут; L  — длина участка дороги, км.

Для коротких участков, резко отличающихся от смежных (мосты, перекрестки), коэффициент происшествий измеряют количеством ДТП на 1 млн. автомобилей (ДТП/1 млн. авт.):

Коэффициенты, определяемые по этим формулам, могут быть использованы для первичной обработки статистических данных об аварийности отдельных участков. При анализе относительной опасности движения для получения надежной оценки необходимо располагать данными по аварийности не менее чем за 3—5 лет.

1.4.4. Для оценки относительной опасности движения по дорогам следует применять методы коэффициентов безопасности, конфликтных ситуаций, основанные на анализе графика изменения скоростей движения по дороге, и метод коэффициентов аварийности, основанный на анализе данных статистики ДТП.

Метод коэффициентов безопасности

1.4.5. Коэффициентами безопасности называют отношение максимальной скорости движения на участке к максимальной скорости въезда автомобилей на этот участок (начальная скорость движения).

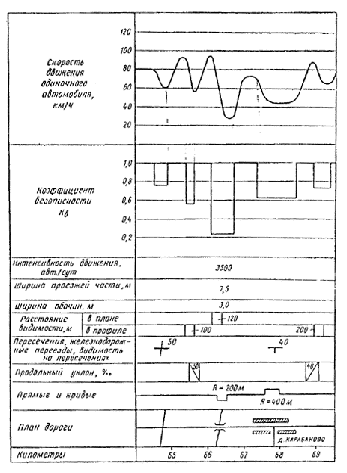

Рис. 1.1. Линейный график скоростей движения одиночных автомобилей и график коэффициентов безопасности

1.4.6. Для определения коэффициентов безопасности при построении теоретического графика скоростей движения по дороге в обычную методику расчета скоростей (см. п. 1.2.1) вносят изменения, направленные на учет опасных ситуаций:

а) для реконструируемых дорог не принимают во внимание общие ограничения скорости движения Правилами дорожного движения и местные ограничения скорости (в населенных пунктах, на переездах железных дорог, на пересечениях с другими дорогами, на кривых малых радиусов, в зонах действия дорожных знаков и др.);

б) в случае резкого различия условий движения по дороге в разных направлениях (например, на затяжных подъемах горных дорог) график коэффициентов безопасности можно строить только для того направления, в котором может быть развита наибольшая скорость',

в) не учитывают участки постепенного снижения скорости, необходимые для безопасного въезда на кривые малых радиусов, на пересечения, узкие мосты, т. е. берут соотношение скорости, обеспечиваемой данным участком, и максимально возможной скорости в конце предшествующего участка.

1.4.7. Для построения графика коэффициентов безопасности (рис. 1.1) в конце каждого участка определяют максимальную скорость, которую можно развить без учета условий движения на последующих участках.

1.4.8. Участки по опасности для движения оценивают исходя из значений коэффициента безопасности. В проектах новых дорог недопустимы участки с коэффициентами безопасности, меньшими 0,8. В проектах реконструкции и капитального ремонта коэффициенты безопасности принимаются по табл. 1.8. Начальные скорости и ускорения определяются наблюдениями или с помощью ходовых лабораторий.

Таблица 1.8

1.4.9. Метод коэффициентов безопасности учитывает движения одиночного автомобиля, что характерно для условий движения на дорогах с малой интенсивностью или часов спада движения на более загруженных дорогах. Это не препятствует его использованию для дорог всех типов, поскольку при высокой интенсивности движения обгоны практически исключаются, а расчет на одиночный автомобиль направлен в сторону запаса безопасности.

Метод конфликтных ситуаций

1.4.10. Метод конфликтных ситуаций используется при разработке проектов реконструкции сложных участков дорог. Под конфликтной понимается дорожно-транспортная ситуация, возникающая между участниками дорожного движения или движущимся автомобилем и обстановкой дороги, при которой возникает опасность дорожно-транспортного происшествия, если в действиях участников движения не произойдет изменения и они будут продолжать движение. Для использования метода конфликтных ситуаций необходимы данные о режимах движения, получаемые при помощи автомобилей-лабораторий.

Показателем наличия конфликтной ситуации является изменение скорости или траектории движения автомобиля. Степень опасности этой ситуации характеризуется отрицательными продольными и поперечными ускорениями, возникающими при маневрах автомобилей.

1.4.11. Конфликтные ситуации по степени опасности делятся на три типа: легкие, средние, критические (табл. 1.9).

Таблица 1.9

Число конфликтных ситуаций каждого типа определяется при реконструкции дорог методом наблюдений, а при новом строительстве методами математического моделирования. Количество конфликтных ситуаций, приведенных к критической К':

К' = 0,44 K₁ + 0,83 K ₂ + К₃ .

1.4.12. Коэффициент относительной аварийности

И = 0,1 + 0,001 К ,

где К — количество конфликтных ситуаций на 1 млн. авт-км; К = K 10⁶ / (NL ), N  — интенсивность движения, авт/ч; L  — длина участка дороги, км.

1.4.13. Участки по опасности движения оценивают исходя из следующих значений числа конфликтных ситуаций

В проектах новых дорог недопустимы участки с количеством конфликтных ситуаций более 210. При разработке проектов реконструкции и капитального ремонта следует проектировать участки с числом конфликтных ситуаций более 310.

Метод коэффициентов аварийности

1.4.14. Коэффициент аварийности представляет собой произведение частных коэффициентов, учитывающих влияние отдельных элементов плана и профиля,

,

где K_i  — отношение количества ДТП на участке дорог с различными элементами плана и профиля к количеству ДТП на эталонном горизонтальном прямом участке дороги с проезжей частью шириной 7,5 м, шероховатым покрытием и укрепленными обочинами шириной 3,5 м.

1.4.15. Дорожные организации, осуществляя учет и анализ ДТП, могут устанавливать дополнительные коэффициенты, учитывающие местные условия, например частоту расположения кривых, наличие вблизи дороги аллейных насаждений, ирригационных каналов, неогражденных крутых склонов и т. д.

1.4.16. Приведенные ниже значения частных коэффициентов аварийности основаны на анализе статистики ДТП и применимы для дорог в равнинной и холмистой местностях.

¹ При разметке проезжей части на три полосы движения.

² При разметке осевой полосы

³ Без разделительной полосы.

⁴ С разделительной полосой.
