ВСН 25-86, часть 3

1.5.2. Опасность конфликтной точки можно оценить по возможной аварийности в ней (количество ДТП за 1 год):

,

где Ki  — относительная аварийность конфликтной точки (принимается согласно табл. 1.13, 1.14); Mi , Ni  — интенсивности движения пересекающихся в данной конфликтной точке потоков, авт./сут; Kr  — коэффициент годовой неравномерности движения (для европейской части РСФСР может быть принят согласно табл. 1.15, для других областей — по данным изысканий и обследований дорог).

Коэффициент 25 введен в формулу для учета среднего количества рабочих дней в месяц, в течение которых загрузка дорог резко превышает загрузку в нерабочие дни.

При расчетах, проводимых для существующих дорог, коэффициент Кr принимают для месяца, в который проводился учет интенсивности движения. Для вновь проектируемых дорог отношение 25/Kr принимают равным 365.

1.5.3. Степень опасности пересечения оценивается показателем безопасности движения, характеризующим количество ДТП на 10 млн. автомобилей, прошедших через пересечение,

,

где ¾ теоретически вероятное количество ДТП на пересечении за 1 год; n  — число конфликтных точек на пересечении; М — интенсивность на главной дороге, авт./сут; N  — то же, для второстепенной дороги; Кr  — коэффициент годовой неравномерности движения (см. табл. 1.15).

Таблица 1.15

Месяцы

Коэффициент Кr при среднегодовой суточной интенсивности движения, авт./сут


до 1000

1000-2000

2000-6000

> 6000

I

0,0885

0,0800

0,0510

0,0510

II

0,0860

0,0660

0,0550

0,0585

III

0,0860

0,0714

0,0550

0,0670

IV

0,0800

0,0750

0,0690

0,0790

V

0,0800

0,0850

0,0750

0,0850

VI

0,0860

0,0714

0,0860

0,0855

VII

0,0816

0,0784

0,1160

0,1000

VIII

0,0875

0,0850

0,1230

0,1320

IX

0,0900

0,1100

0,1130

0,1080

X

0,0840

0,0960

0,0870

0,0890

XI

0,0715

0,0850

0,0834

0,0800

XII

0,0775

0,0790

0,0760

0,0780

Показатель Ка характеризует степень обеспечения безопасности движения на пересечении:

Ка

< 3

3,0-8,0

8,1-12

> 12

Опасность пересечения

Неопасное

Мало опасное

Опасное

Очень опасное

При проектировании новых дорог или реконструкции существующих для каждого варианта пересечения определяют показатель Ка . Чем он меньше, тем удачнее схема пересечения. На вновь проектируемых дорогах показатель безопасности на пересечениях в одном уровне не должен превышать 8, в противном случае должны быть разработаны более безопасные схемы пересечения.

1.5.4. При высокой интенсивности поворачивающих налево потоков автомобилей наиболее целесообразно устраивать кольцевые пересечения, опасность движения по которым в 2—2,5 раза меньше, чем по крестообразным, благодаря тому, что маневры пересечения транспортных потоков заменяются менее опасными маневрами слияния и разделения потоков.

Значения коэффициентов относительной аварийности для кольцевых пересечений приведены в табл. 1.14.

1.6. Оценка безопасности движения на железнодорожных переездах

1.6.1. Безопасность движения на железнодорожных переездах оценивается по значению итогового коэффициента аварийности.

1.6.2. При построении графика коэффициента аварийности для железнодорожных переездов необходимо учитывать частные коэффициенты Кi ( п) :

Фактическая интенсивность движения поездов, % от общей cy ммарной приведенной интенсивности

< 2

2-5

5-10

10-15

15-20

> 20

К1 ( п)

0,35

0,40

0,62

1,15

1,75

2,15


Интенсивность движения по автомобильной дороге, авт./ сут

< 500

500-1000

1000-3000

3000-5000

5000-7000

> 7000

К2 ( п)

0,42

0,55

0,80

1,14

1,50

2,05


Расстояние видимости переезда и поезда, м

³ 400

300-400

200-300

100-200

50-100

< 50

К3 ( п)

1,00

1,42

2,50

4,00

5,15

6,5


Оборудование переезда

Коэффициент К4 ( п)

Автоматический шлагбаум с автоматической световой сигнализацией

1,00

Автоматическая светофорная сигнализация

1,10

Механизированные шлагбаумы с оповестительной сигнализацией

1,95

Механизированные шлагбаумы без сигнализации

3,24

Искусственное освещение

4,82

Дорожные знаки

7,45


Радиус кривой в плане на подходе к переезду, м

< 50

50-75

75-100

100-150

150-200

> 200

К5 ( п)

8,91

5,80

4,40

3,21

1,45

1,00


Уклон автомобильной дороги на спуске, %о

20

30

40

50

60

> 60

К6 ( п)

1,00

1,38

2,45

2,72

2,81

3,64

1.6.3. При построении графика коэффициентов аварийности зону влияния железнодорожного переезда и элементов дорог на подходе к нему рекомендуется принимать по табл. 1.16.

Таблица 1.16

Элемент дороги

Зона влияния, м

Железнодорожный переезд на прямом горизонтальном участке

75

Железнодорожный переезд в конце спуска с уклоном более 30 %о при длине спуска, м:


100

100

200

200

300

200

400 и более

250

Кривые в плане менее 200 м на подходе к переездам

150

1.6.4. Для повышения безопасности движения проектные решения для новых переездов и подходов к ним должны обеспечивать Китог не более 15—20. На существующих переездах и подходах к ним рекомендуется выполнять следующие мероприятия в зависимости от значения итогового коэффициента аварийности:

а) при Китог = 10 ¸ 20 обеспечивать видимость переезда и поезда, устанавливать знаки и наносить разметку проезжей части;

б) при Китог более 20 ¸ 40 оборудовать переезды средствами защиты, ограничить скорость движения на подходах к переезду, увеличить радиус кривой в плане, на участках спусков с уклоном более 30 %о устраивать шероховатую поверхностную обработку;

в) ограничивать скорость движения автомобилей на подходах к переездам, если невозможно обеспечить требования видимости:

L п , м

75

100

125

150

200

300

v доп , км/ ч

20

30

35

40

45

50

Примечание. L п  — расстояние от поезда до переезда, когда поезд виден водителю, находящемуся от переезда на расстоянии видимости дороги; v доп — допускаемая скорость движения на подходах к переезду.

При расстоянии видимости менее 75 м требуется установка знака “Движение без остановки запрещено”.

1.7. Оценка безопасности движения на пересечениях в разных уровнях

1.7.1. Безопасность движения на пересечениях в разных уровнях зависит от интенсивности потоков автомобилей, проходящих через конфликтные точки, количество и степень опасности которых определяются схемой развязки (рис. 1.5). На полных развязках в разных уровнях пересечения потоков движения исключаются, и в конфликтных точках происходят только маневры слияния и разделения. Схемы развязок неполного типа допускают пересечения потоков автомобилей и развороты на второстепенной дороге.

Рис. 1.5. Схема конфликтных точек на транспортных развязках:

а — полная транспортная развязка (2 , 3 , 5 , 7 , 10 , 14 , 12 , 15 ¾ точки разделения потоков; 1 , 8 , 9 , 16 , 4 , 6 ,11 , 13 точки слияния потоков); б — неполная транспортная развязка (А и Б — узлы, оцениваемые как пересечения в одном уровне по табл. 1.13; 1 , 2 , 3 , 8 , 23 , 24 , 25 , 2 6 точки, оцениваемые по табл. 1.18)

Таблица 1.17

Интенсивность движения в одном направлении на шестиполосной

Интенсивность движения, авт/ ч, по полосам

автомагистрали, авт/ ч

правой

левой

1000

450

150

1500

600

400

2000

700

700

3000

900

1100

Таблица 1.18

Тип съезда

Вид взаимодействия потоков в конфликт-

Параметры съездов на характер движения

Относительная аварийность (количество ЛТП на 10 млн. автомобилей)


ной точке


Переходно-скоростные полосы отсутствуют

Переходно-скоростные полосы имеются

Левоповоротные съезды

Слияние

R < 5 0 м

R > 5 0 м

0,00065

0,00030

0,00035

0,00020

Пересечения “клеверный лист” 1

Разделение

R < 5 0 м

R > 5 0 м

0,00190

0,00090

0,0001

0,00070

Правоповоротные и полупрямые левоповоротные съезды


Слияние

R = 45 ¸ 60 м

R > 60 м

R = 45 ¸ 60 м

R > 60 м

0,00050

0,00035

0,00025

0,00020

0,00030

0,00020

0,00015

0,00010

Полупрямые левоповоротные съезды

Разделение

Разделение двух поворачивающих потоков в процессе движения по съезду

0,00020

0,00015


Слияние

Слияние двух поворачивающих потоков в процессе движения по съезду

0,00015

0,00010

Прямые левоповоротные съезды

Слияние

Разделение

R > 60 м

R > 60 м

0,00040

0,00070

0,00020

0,00040

1 При отсутствии переходной кривой относительная аварийность принимается в 1,5 раза большей.

1.7.2. Опасность развязки в разных уровнях оценивают по методике, принятой для оценки безопасности движения на пересечениях в одном уровне. При этом Mi и Ni  — интенсивности движения в конфликтных точках. Величина М представляет собой интенсивность движения по основным полосам. Oc новной считается полоса, где происходит слияние или разделение потоков автомобилей. На многополосных дорогах ею является правая полоса проезжей части (при правостороннем расположении съездов) или левая полоса (при левостороннем расположении съездов). Величина N  — интенсивность движения по съездам. Для определения интенсивности движения по основной полосе на четырехполосных автомобильных магистралях следует пользоваться графиком (рис. 1.6), на шестиполосных — табл. 1.17.

Рис. 1.6. Распределение интенсивности движения на автомагистрали с 4 полосами движения

Значения коэффициентов относительной аварийности конфликтных точек на развязках и разных уровнях полного типа приведены в табл. 1.18. Используя данные таблицы, необходимо учитывать, что при устройстве распределительной полосы (см. гл. 7) значение коэффициента относительной аварийности составляет при въезде на нее с главной дороги 0,000065, при выезде на главную дорогу 0,00003.

1.7.3. При оценке безопасности движения развязок неполного типа (см. рис. 1.5, б, неполный “клеверный лист”, ромб и др.), а также полных развязок кольцевого типа коэффициенты относительной аварийности принимаются для конфликтных точек в местах пересечения или переплетения потоков автомобилей по табл. 1.13, 1.14, для конфликтных точек слияние и разделение потоков на съездах развязок — по табл. 1.18.

1.8. Учет движении потоков автомобилей в разных дорожных условиях при назначении мероприятий, повышающих безопасность движения

1.8.1. Перечень мероприятий, необходимых для повышения безопасности движения и пропускной способности дороги и четкой организации движения, разрабатывают на основе сопоставления линейных графиков коэффициентов аварийности, коэффициентов загрузки, коэффициентов безопасности и эпюры скоростей. Каждая дорожно-эксплуатационная организация должна иметь указанные графики, систематически уточняемые по мере проведения строительных и ремонтных работ, и фиксировать на них места ДТП и заторов.

1.8.2. Следует стремиться к проведению капитальных мероприятий, направленных на устранение мест сосредоточения ДТП и участков, вызывающих снижение пропускной способности.

1.8.3. В первую очередь необходимо установить возможность стадийного увеличения числа полос движения и устройства дополнительных полос проезжей части различного назначения. Для повышения пропускной способности отдельных участков рекомендуются мероприятия, указанные в табл. 1.19. В этой таблице, а также в пп. 1.8.6-1.8.11 последующие мероприятия включают и предыдущие.

Таблица 1.19

Отношение пропускной способности данного участка к типичной для дороги

Мероприятия для улучшения условий движения на дороге с двумя полосами движения

0,9—1,0

Выборочное улучшение видимости. Устройство на кривых виражей, уширение проезжей части

0,75¾ 0,9

Уширение узких мостов, укрепление обочин и удаление предметов, зрительно сужающих дорогу. Устройство срезок видимости, увеличение радиусов кривых в плане и профиле. Устройство переходно-скоростных полос на пересечениях в одном уровне

0,5—0,75

Дополнительно к перечисленным мероприятиям устройство канализированных пересечений и дополнительных полос на подъемах. Устройство пересечений в разных уровнях на наиболее напряженных пересечениях

0,3—0,5

Перетрассировка участка со спрямлением трассы и увеличением радиусов. На остальных участках ¾ перечисленные мероприятия

1.8.4. Для увеличения пропускной способности дороги в целом, имеющей примерно одинаковую пропускную способность на отдельных участках, можно рекомендовать мероприятия, указанные в табл. 1.20, с учетом ожидаемого коэффициента загрузки движением.

Таблица 1.20

Коэффициент

Возможные мероприятия на дорогах с двумя полосами движения

загрузки

строительные

организационные

Менее 0,2

Укрепление обочин

Нанесение разметки и устройство краевых и шумовых полос

0,2¾ 0,45

Укрепление обочин. Выборочное увеличение видимости для обеспечения обгона на участках не менее 1,5¾ 2 км

Разметка проезжей части

0,45¾ 0,70

Перестройка наиболее загруженных пересечений в одном уровне с заменой на кольцевые или канализированные. Устройство обгонных участков и дополнительных полос на подъемах, уширение узких мостов

Регулирование скоростей движения на отдельных участках

0,70—1,0

Перечисленные выше мероприятия. При узкой проезжей части — уширение полосы движения до 3,75 м

Установка дистанционно управляемых знаков, регулирование скоростей

> 1,0

Перестройка под более высокую категорию. Устройство одежды на обочинах для создания третьей полосы движения

Перевод части движения на параллельные маршруты

1.8.5. Наиболее подробный анализ условий движения, разработку вариантов улучшения дорожных условий и выбор средств организации движения следует выполнять для участков (или элементов дорог), реконструкция которых стадийными методами затруднена: большие мосты и подходы к ним, участки в пределах населенных пунктов с плотной застройкой, затяжные подъемы с высокими насыпями и т. п.

1.8.6. На подъемах, существенно влияющих на пропускную способность дороги, могут быть рекомендованы следующие стадийные мероприятия в зависимости от среднего ожидаемого коэффициента загрузки:

Коэффициент загрузки

Характер мероприятий

Менее 0,2

Устройство oce вой разметки и шумовых полос, установка знаков, ограждений и направляющих столбиков

0,2—0,45

Уширение проезжей части в верхней и нижней частях подъема на 2 м с нанесением разметки и укреплением обочин в этих местах

На затяжных подъемах устройство дополнительной полосы, начиная с середины подъема в пределах вертикальной выпуклой кривой и за подъемом на расстоянии не менее 100 м

0,45-0,7

На подъемах короче 300 м устройство дополнительной полосы на всю длину подъема

0,7—1

На затяжных подъемах устройство дополнительной полосы на всю длину подъема

1.8.7. На кривых в плане могут осуществляться следующие стадийные мероприятия

Коэффициент загрузки

Характер мероприятий

Менее 0,2

Устройство разметки проезжей части и шумовых полос, установка знаков, ограждений и направляющих столбиков

0,2¾ 0,45

Уширение проезжей части с разметкой, обеспечение фактической видимости 600—700 м

0,45—0,7

Устройство разделительного островка

0,7—1

Увеличение радиуса кривой

При назначении указанных мероприятий предусмотрено, что все кривые имеют виражи.

1.8.8. На пересечениях в одном уровне основным мероприятием являются канализированные движения с помощью островков или устройство кольцевых пересечений. Последовательность улучшения условий движения выбирается с учетом коэффициента загрузки основной дороги:

Коэффициент загрузки

Характер мероприятий

Менее 0,2

Осевая разметка

0,2—0,45

Островки на второстепенной дороге

0,45—0,7

Полностью канализированное или кольцевое пересечение

0,7—1,0

Устройство пересечения в разных уровнях

1.8.9. Для увеличения пропускной способности пересечений в разных уровнях основным мероприятием является устройство пepexoдно-cкopocтных полос и увеличение числа полос движения на основной дороге в зависимости от коэффициента ее загрузки:

Коэффициент загрузки

Характер мероприятий

Менее 0,2

Устройство разметки и установка знаков

0,3—0,45

Установка знака “Проезд без остановки запрещен” или светофора, регулирующего въезд на автомобильную магистраль

0,45—0,7

Устройство переходно-скоростной полосы

0,7—1,0

Увеличение числа полос транзитного движения

1.8.10. Участки с ограниченной видимостью в продольном профиле характерны не только низкими скоростями движения, но и высокой аварийностью. Для улучшения условий движения на них рекомендуются следующие стадийные мероприятия:

Коэффициент загрузки

Характер мероприятий

Менее 0,2

Осевая разметка с уширением каждой полосы на 1 м

0,2¾ 0,45

Устройство островка в пределах вертикальной кривой и укрепление обочин

0,45—0,7

Увеличение радиуса вертикальной выпуклой кривой

1.8.11. Увеличение загрузки дороги в пригородной зоне существенно влияет на режим движения автомобилей в зоне автобусных остановок. Для обеспечения безопасности движения и повышения пропускной способности дороги предусматривают следующие мероприятия:

Коэффициент загрузки

Оборудование автобусной остановки

Менее 0,2

Простой карман без отгонов ширины с площадкой для пассажиров

0,2¾ 0,15

Устройство отгонов ширины с учетом плавного торможения

0,45¾ 0,7

Устройство разделительного островка

1,7¾ 1,0

Установка ограждений для пешеходов, увеличение длины отгона с учетом входа в поток и увеличение протяжения участка разгона автобуса, устройство дополнительной полосы движения

1.9. Оценка условий движения с учетом неблагоприятных погодно-климатических факторов

Общие положения

1.1. Соответствие проектных решений и состояния дорог требованиям обеспечения безопасного и удобного движения в неблагоприятных климатических условиях оценивают путем определения коэффициентов обеспеченности расчетной скорости, пропускной способности, коэффициента загрузки движением, коэффициентов безопасности и аварийности для летнего, осенне-веce ннего (переходных) и зимнего периодов года в соответствии с табл. 1.21 для трех зон (рис. 1.7)



Таблица 1.21

Оцениваемые показатели

Рекомендуемая область оценки

Рекомендуемые методы оценки

Обеспеченность расчетной скорости по периодам года

Дороги всех категорий

Метод коэффициентов обеспеченности расчетной скорости

Пропускная способность и уровень загрузки в расчетные периоды года

Дороги I и II категорий, а также участки дорог III категории на подходах к крупным городам

Метод и программа определения пропускной способности с учетом влияния климата и погоды

Оценка безопасности движения

Дороги всех категорий

Метод сезонных коэффициентов безопасности и аварийности

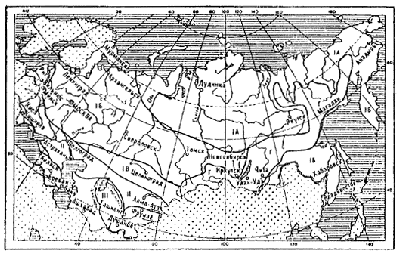

Рис. 1.7. Районирование территории СССР по условиям движения автомобилей:

I , II , III ¾ расчетные зоны

1.9.2. Расчетным является период года, в который под влиянием погодно-климатических факторов формируются наиболее трудные условия движения.

Оценка обеспеченности расчетной скорости

1.9.3. Степень соответствия запроектированной или существующей дороги требованиям движения автомобилей в неблагоприятные периоды года оценивается коэффициентом обеспеченности расчетной скорости, за который принимают отношение максимальной скорости одиночного легкового автомобиля на каждом участке дороги при характерных для данного периода года метеорологических условиях и состоянии дороги к расчетной скорости в эталонных условиях:

Крс = v фmax /vp .

В целях упрощения расчетов для дорог всех категорий условно принята базовая расчетная скорость, равная 120 км/ч.

1.9.4. Значения максимально возможных или допустимых скоростей движения v фmax на каждом участке дороги для каждого периода года вычисляется теми же методами, что при определении коэффициента безопасности (см. п. 1.4) исходя из параметров и состояния дорог и метеорологических условий, без учета общих и местных ограничений, вводимых правилами дорожного движения.

Для существующих дорог максимальная скорость может быть определена на основе наблюдений за режимами движения как скорость свободного движения легковых автомобилей 85 %-ной обеспеченности или как скорость транспортного потока 9 5 %- ной обеспеченности в характерных условиях движения.

1.9.5. Каждому периоду года соответствует характерное состояние поверхности дороги, принимаемое за расчетное.

А. В зимний период:

1) слой рыхлого снега на поверхности покрытия и обочин имеется только во время снегопада и метелей в перерывах между проходами снегоочистительных машин;

2) проезжая часть чистая от снега, уплотненный снег и лед на прикромочных полосах, рыхлый снег на обочинах;

3) слой плотного снежного наката на проезжей части, слой рыхлого снега на обочинах;

4) гололед на покрытии;

5) покрытие влажное, тонкий слой рыхлого мокрого снега или слой снега и льда, растворенного хлоридами.

Состояния 1, 2, 4 и 5 принимают расчетными для дорог I , II и III категорий, состояния 2 и 3 — для дорог III и IV категории.

Расчетная толщина слоя рыхлого снега на покрытии принимается по многолетним данным дорожно-эксплуатационной службы в зависимости от защищенности дороги от снежных заносов и оснащенности дорожной службы машинами для зимнего содержания, но не менее 10 мм.

Б. В осенне-весенние переходные периоды:

1) вся поверхность дороги мокрая, чистая;

2) проезжая часть мокрая, чистая; прикромочные полосы загрязнены;

3) проезжая часть мокрая, загрязненная.

Состояние 1 принимают расчетным для дорог I и II категории с обочинами, укрепленными на всю ширину каменными материалами с применением минеральных или органических вяжущих, состояние 2 — для дорог, имеющих укрепленные краевые полосы или обочины, укрепленные щебеночными и гравийными материалами без вяжущих, состояние 3 — для дорог без укрепленных краевых полос и обочин.

В. В летний период:

сухое чистое покрытие, сухие твердые обочины.

1.9.6. Каждому расчетному состоянию покрытия соответствуют определенный коэффициент сопротивления качению и коэффициент сцепления (табл. 1.22 и 1.23), изменяющиеся в зависимости от скорости:

fv = f20 + Kf (v - 20 );

j v = j 20 - bj (v - 20),

где f20 и j 20  — коэффициент сопротивления качению и коэффициент сцепления при скорости 20 км/ч; Kf и bj ¾ коэффициенты изменения сопротивления качению и сцепления в зависимости от скорости. При скорости до 60 км/ч значение Kf = 0; при больших скоростях Kf = 0,00025 для легкового автомобиля; v  — скорость, для которой определяются значения fv или j v , км/ч.

Таблица 1.22


Значения коэффициента сопротивления качению f при различных состояниях покрытия

Тип покрытия

Эталонное (сухое)

Влажное чистое

Мокрое загрязненное

На покрытии ровный слой

Гололед

Рыхлый снег толщиной, мм





снега


до 10

10¾ 20

20¾ 40

40¾ 60

Цементо- и асфальтобетонное

0,01—0,02

0,02—0,03

0,03—0,035

0,04—0,10

0,015—0,03

0,03—0,04

0,04—0,09

0,08¾ 0,12

0,09—0,15

То же, с поверхностной обработкой

0,02

0,02—0,03

0,03—0,035

0,04—0,10

0,02—0,4

0,03—0,04

0,04—0,09

0,08 0,12

0,09—0,15

Из холодного асфальтобетона, черное щебеночное (гравийное)

0,02—0,025

0,025—0,035

0,03—0,045

0,04—0,10

0,02—0,04

0,03—0,05

0,04—0,09

0,08—0,12

0,09¾ 0,15

Гравийное и щебеночное

0,035

0,035—0,05

0,04¾ 0,06

0,04—0,10

0,03—0,04

0,04—0,06

0,04—0,10

0,03—0,12

0,09—0,15

Грунтовая дорога

0,03

0,0 4 0,05

0,05¾ 0,15

0,06¾ 0,010

0,03—0,05

0,06—0,08

0,06—0,12

0,08—0,12

0,09—0,15

Примечание. Меньшие значения принимают для равных гладких покрытий, большие для покрытий, имеющих неровности.

Таблица 1.23


Значения коэффициента сцепления j 20 и коэффициента снижения bj в зависимости от типа покрытия и его состояния

Тип покрытия

Эталонное (сухое)

Мокрое (чистое)

Мокрое (грязное)

Рыхлый снег

Уплоненный снег

Гололед


j 20

bj

j 20

bj

j 20

bj

j 20

bj

j 20

bj

j 20

bj

Цементобетонное

0, 80¾ 0,85

0,002

0,65¾ 0,70

0,0035

0,40¾ 0,45

0,0025

0,15—0,35

0,001—0,004

0,20—0,50

0,0025

0,08—0,15

0,002

Асфальтобетонное с шероховатой обработкой

0,80¾ 0,85

0,0035

0, 60¾ 0,65

0,0035

0,45¾ 0,55

0,0035

0,15—0,35

0,001 0,004

0,20—0,50

0,0025

0,10¾ 0,20

0,002

To же, без шероховатой обработки

0,80—0,85

0,002

0,50¾ 0,60

0,0035

0,35¾ 0,40

0,0025

0,15¾ 0,35

0,001¾ 0,004

0,20—0,50

0,0025

0,08—0,15

0,002

Из холодного асфальтобетона

0,60¾ 0,70

0,005

0, 40¾ 0,50

0,004

0,30¾ 0,35

0,0025

0,12¾ 0,30

0,001¾ 0,004

0,20—0,50

0,0025

0,08—0,15

0,002

Черное щебеночное (гравийное) с шероховатой обработкой

0,60¾ 0,70

0,004

0,50¾ 0,60

0,004

0,30¾ 0,35

0,0025

0,15—0,35

0,0015—0,004

0,20—0,50

0,0025

0,10¾ 0,20

0,002

То же, без обработки

0,50¾ 0,60

0,004

0, 40¾ 0,50

0,005

0,25¾ 0,30

0,003

0,12¾ 0,30

0,001¾ 0,004

0,20—0,50

0,0025

0,08—0,15

0,002

Щебеночное и гравийное

0, 60¾ 0,70

0,004

0,55¾ 0 ,60

0,0045

0,25¾ 0,30

0,003

0,15—0,35

0,001—0,004

0,20—0,50

0,0025

0,10—0,15

0,002

Грунтовое улучшенное

0,40—0,50

0,005

0,25¾ 0,40

0,005

0,20

0,003

0,12¾ 0,30

0,001—0,004

0,20—0,50

0,0025

0,08—0,18

0,002

Примечания. 1. Для сухого и мокрого состояний покрытия большие значения коэффициента сцепления принимают для ровных покрытий, меньшие ¾ для покрытий, имеющих неровности.

2. Для гололеда, снежного наката и рыхлого снега большие значения коэффициента сцепления принимают при температуре воздуха - 20 ° С и ниже, меньшие ¾ при температуре выше - 10 ° С.

Закрыть

Строительный каталог
