ВСН 25-86, часть 11

13.2.13. На период подготовки и проведения уборочных работ в дорожных эксплуатационных организациях совместно с заинтересованными хозяйствами создают специальные механизированные отряды для содержания грунтовых участков дорог и обеспечения их проезжаемости.

13.2. 14. На грунтовых участках дорог с значительной пылимостью и интенсивностью движения в период уборки более 300 авт./сут следует проводить мероприятия по обеспыливанию. При невозможности обеспыливания рекомендуется организовывать одностороннее движение по кольцевым маршрутам или путем использования лесополос в качестве разделительных.

ЧАСТЬ III

ОБУСТРОЙСТВО АВТОМОБИЛЬНЫХ ДОРОГ

Глава 14

ОБСЛУЖИВАНИЕ ДВИЖЕНИЯ

14.1. Размещение и расчет вместимости сооружений обслуживания

14.1.1. Для обслуживания транспортных средств и участников движения на автомобильных дорогах устраивают сооружения, которые входят в состав служб: автотранспортной, сервиса и ГАИ (рис. 1.4.1). Непосредственное влияние на безопасность движения оказывают сооружения, вблизи от которых меняются режимы движения — автобусные остановки, диспетчерско-контрольные пункты, пункты питания, пункты торговли, автозаправочные станции, станции технического обслуживания, стационарные посты ГАИ и т. д.

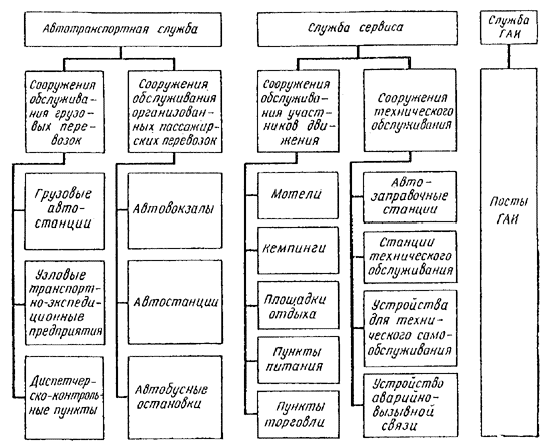

Рис. 14.1. Схема сооружений для обслуживания транспортных средств и участников движения на автомобильных дорогах

14. 1. 2. Основным принципом организации обслуживания транспортных средств и участников движения является создание на всем протяжении автомобильной дороги единой системы обслуживания — комплекса обслуживания ( рис. 14.2). Размещение сооружений обслуживания должно подчиняться технологическому процессу обеспечения перевозок и требованиям удобства движения. При этом вместимость сооружений должна соответствовать общей потребности в обслуживании и распределению этой потребности по длине маршрута.

Рис. 14.2. Виды сооружений в комплексах обслуживания:

I ¾ III — виды комплексов; О — туалет; Э эстакада; П — пункт питания (торговли); Р — стоянка для автомобилей; М — мотель (кемпинг)

14.1.3. Расстояние между сооружениями обслуживания и их вместимость принимают в соответствии с требованиями СНиП 2.05.02-85.

14.1.4. Для удобства определения вместимости мотелей, кемпингов и пунктов питания следует ориентироваться на отдельные показатели вместимости для участка дороги длиной 100—120 км (табл. 14.1).

Таблица 14.1

Тип

Кол-во мест на 1000 авт./ сут для предприятий обслуживания

автомобиля

ресторана

кафе, столовой

мотеля

кемпинга

Легковой

4/4

30/24

100

200

Грузовой

1/1

10/8

54

¾

Автобус

1/50

30/20

140

280

Примечание. В числителе указано количество мест для транзитных участков автомобильных дорог, в знаменателе — для пригородных участков у крупнейших (более 1 млн. жителей) городов.

14.1.5. Расчет вместимости предприятий питания, мотелей и кемпингов, располагаемых на участках автомобильных дорог в пригородных зонах крупных городов, протяженность которых составляет 100—120 км, имеет свои особенности. При определении вместимости сооружений, располагаемых на этих участках, за расчетные берутся интенсивность и состав движения на транзитном участке, следующим за пригородным. Суммарная для всего пригородного участка автомобильной дороги вместимость предприятий питания распределяется по его длине, считая от границы города, следующим образом: на первой четверти длины участка — 0,15, на второй — 0,20, на третьей — 0,35, на четвертой — 0,30.

14.1.6. При размещении предприятий питания относительно дороги, а также при организации мест стоянки автомобилей необходимо учитывать, что на участках, находящихся в пригородной зоне, соотношение числа съезжающих к предприятиям автомобилей по направлениям движения неодинаково и изменяется по мере удаления от границ города для каждой четверти длины участка в такой последовательности: m1 = 2,0; m2 = l,5; m3 ,4 = 1,0. (Здесь mi  — отношение количества останавливающихся у предприятий питания автомобилей к количеству автомобилей, двигающихся соответственно по направлениям из города и к городу; i  — номер четверти.)

14.1.7. Линейные посты ГАИ размещают на дорогах в соответствии со специальными требованиями. У постов ГАИ необходимо предусматривать стоянки вместимостью не менее чем на 10 грузовых автомобилей. Стоянку располагают по ходу движения за зданием поста.

14.1.8. Систему аварийно-вызывной связи целесообразно устраивать на дорогах I категории и на дорогах, предусмотренных для международного движения. Эта система включает в себя переговорные колонки, установленные на обочине дороги, и диспетчерские пункты, которые имеют возможность быстрого соединения с постами ГАИ, пунктами технической и медицинской помощи. Колонки могут быть связаны с диспетчерским пунктом кабелем или радиосвязью.

14.1.9. Переговорные колонки устанавливают у бровки земляного полотна попеременно с каждой стороны дороги с интервалом 4 км или с одной стороны дороги с интервалом 2 км.

На дорогах с международным движением вместо переговорных колонок с телефонной связью устанавливают колонки с кнопками, нажим которых указывает цель вызова, поскольку в помощи может нуждаться иностранец, не владеющий местным языком.

14.2. Планировочные решения

14.2.1. При выборе местоположения сооружений обслуживания следует учитывать наибольшую эффективность использования территории и сооружений едущими по дороге, а также роль, которую сооружение будет играть в общем архитектурном ансамбле дороги и окружающем ландшафте. Одновременно необходимо предусматривать возможность увеличения вместимости сооружения и стадийного перевода комплекса обслуживания в более высокую категорию.

14.2.2. Не следует располагать сооружения обслуживания на участках дорог с уклоном более 40 %о ; на кривых в плане с радиусом менее 1000 м; на внутренней стороне кривых в плане; на участках с насыпями более 2,0 м, в пониженных местах рельефа местности, если там возможны заносы и подтопления, а также в местах, где расчетный коэффициент безопасности меньше 0,8 (или где строительство сооружения приведет к созданию условий, при которых коэффициент безопасности будет меньше 0,7), коэффициент аварийности больше 20.

14.2.3. Сооружения, входящие в комплексы II и III видов, не следует размешать ближе 1000 м от мостовых переходов. Съезды к сооружениям обслуживания должны быть расположены от пересечений и примыканий на расстоянии не менее 1 км на дорогах I категории, 0,5 км — II категории, 0,3 км — III категории.

14.2.4, Сооружения комплексов I вида располагают не ближе 1 м от населенных пунктов. Сооружения комплексов II и III видов целесообразно строить у границы перспективной застройки населенных пунктов.

14.2.5. Сооружения, входящие в комплексы обслуживания службы сервиса, целесообразно располагать на пересекающихся дорогах на расстояниях не менее 60—200 м от основной дороги. В этих случаях при выборе планировочного решения съезда следует учитывать увеличение интенсивности движения на пересечении за счет числа транспортных средств, следующих на обслуживание.

14.2.6. Комплексы обслуживания, располагаемые вблизи от дороги, желательно отделять от нее полосой зеленых насаждений шириной 6—20 м. При расположении зданий комплексов обслуживания на расстоянии менее 6 м от кромки проезжей части в зоне сооружений устанавливают ограждающие устройства. Минимальное удаление кромки покрытия на стоянке транспортных средств от кромки проезжей части должно быть не менее 2,7 м независимо от категории дороги.

14.2.7. При размещении АЗС в придорожных полосах автомобильных дорог минимально допустимое расстояние от кромки проезжей части должно быть не менее 25 м для дорог I категории и 15 м для остальных дорог. Указанные расстояния следует принимать от бензораздаточных колонок или границ подземных резервуаров для хранения нефтепродуктов.

14.2.8. Въезды на территорию сооружения и выезды из сооружения обслуживания и их комплексов, располагаемых в придорожной полосе, на дорогах I категории и при попеременном размещении однотипных по набору сооружений комплексов справа и слева на дорогах II категории проектируют по схеме, представленной на рис. 14.3, а . В этом случае исключается нежелательное левоповоротное движение. На дорогах III и IV категорий подъезды к сооружениям проектируют по схеме, представленной на рис. 14.3, б .

Рис. 14.3. Схемы подъездов к сооружениям обслуживания, располагаемым в придорожной полосе

Углы примыкания: a 1 = 25¸ 30°; a 2 = 60¸ 70° ; a 3 = 90°

14.2.9. Наименьший радиус кривых при сопряжениях в местах съездов с дорог и въездов на них следует принимать в зависимости от категории дороги: не менее 25 м на дорогах I , II категории, не менее 20 м на дорогах III категории и 15 м на дорогах IV категории.

14.2.10. При проектировании односторонних подъездов ширину проезжей части принимают 3—3,5 м, ширину обочин по 1,5 м ( или ширину проезжей части 4 м с бордюрами высотой 6—8 см). При устройстве подъездов с двусторонним движением ширина проезжей части должна быть не менее 7,0 м при ширине обочин по 1,5 м. Параметры переходно-скоростных полос в зависимости от категории дороги и интенсивности съезжающего движения принимают по нормам СНиП 2.05.02-85.

14.2.11. При расположении сооружений обслуживания и комплексах следует четко выделять две зоны: для обслуживания автомобилей (АЗС, СТО, эстакады, стоянки), для обслуживания водителей и пассажиров (зоны отдыха, пункт питания, торговля, мотели, кемпинги). В общем случае зона обслуживания транспортных средств должна располагаться как можно ближе к дороге.

На территории комплексов обслуживания II и III видов необходимо предусматривать возможность сквозного проезда с устройством удобных подъездов к автостоянкам у сооружений обслуживания и не допускать, чтобы эти потоки пересекались.

14.2.12. Все сооружения обслуживания и их комплексы должны быть оборудованы местами для стоянок транспортных средств, планировку и вместимость которых назначают исходя из мощности сооружений обслуживания и их комплексов, режима их работы, формы обслуживания проезжающих. В комплексах обслуживании III вида, имеющих и своем составе сооружения продолжительного отдыха (мотель, кемпинг) и пункт питания, должны быть предусмотрены отдельные площадки для длительной и кратковременной стоянок. При определении вместимости стоянок у мотелей, кемпингов и пунктов питания можно ориентироваться на данные табл. 14.2.

Таблица 14.2

Тип автомобиля

Кол-во мест на стоянке на одно посадочное место (спальное) место в сооружении обслуживания


ресторане

кафе, столовой

мотеле

кемпинге

Легковой

0,48

0,60

0,31

0,31

Грузовой

1,1

1,0

0,06

¾

Автобус

0,04

0,04

0,004

0,004

14.2.13. На стояночных площадках у сооружений обслуживания и их комплексов, рассчитанных на кратковременную остановку, грузовые автомобили следует располагать слева, а легковые автомобили и автобусы справа по ходу движения. При этом рекомендуется: стоянки автобусов располагать возможно ближе к мотелям, кемпингам и пунктам питания; стоянки грузовых автомобилей по продольному и прямоточному способу расстановки; стоянки легковых автомобилей устраивать преимущественно по тупиковому способу расстановки, при углах установки 45—90° в зависимости от наличия площадей.

Размеры земельных участков под стоянки определяют в зависимости от вместимости стоянок и площади, необходимой для размещения 1 автомобиля: для легкового 25 м2 , грузового по расчету.

14.2.14. Освещение территорий сооружений обслуживания и их комплексов назначают по нормам освещения для соответствующих предприятий. Нельзя допускать ослепления проезжающих по основной дороге.

14.2.15. На дорогах в курортной зоне на участках массового скопления автомобилей устраивают места продолжительного отдыха. Планировка их предусматривает размещение легковых автомобилей. При этом обязательными являются устройство пешеходных дорожек и мест для разбивки палаток исходя из расчета 2 палаточных места на 3 автомобиля.

14.2.16. Предельно допустимое количество мест продолжительного отдыха на участке дороги для транспортного потока, состоящего из легковых автомобилей:

n = 138,76 — 0,0000465N 2 + 0,0108N  — 27,55е + 15,43е2  — 1,60у ;

100 £ N £ 900,

где n — предельно допустимое количество мест отдыха; N  — интенсивность движения, авт/ч; е — доля транспортного потока, использующая места продолжительного отдыха), доли единицы; v  — средняя скорость движения легкового транспортного потока, км/ч.

На эксплуатирующихся дорогах значение е определяется по данным учета движения. В проектах новых дорог значение е в среднем принимают равным 0,4.

Минимальное расстояние между местами отдыха должно быть 500 м.

14.2.17. Места продолжительного отдыха на дорогах в курортной зоне проектируются вместительностью до 50 легковых автомобилей. В исключительных случаях вместимость может быть доведена до 80 легковых автомобилей.

Глава 15

ОСВЕЩЕНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

15.1. Для обеспечения безопасности движения транспортных средств и пешеходов, а также повышения пропускной способности дорог в темное время суток предусматривают стационарные осветительные установки. При их проектировании необходимо соблюдать следующие требования:

при выборе типа и способа размещения осветительных установок обеспечивать освещенность дорог в соответствии с нормами на среднюю яркость проезжей части и среднюю горизонтальную освещенность обочин и тротуаров: равномерность распределения яркости (отношение максимальной яркости в отдельных точках проезжей части к минимальной); показатель ослепленности;

выявлять и подчеркивать расположение опасных зон (пересечений и примыканий, сужение дорог, пешеходных переходов, автобусных остановок) за счет изменения цветности источников света, размещения опор и светильников, повышения яркости проезжей части в опасной зоне;

обеспечивать зрительное ориентирование водителей в пути благодаря рациональному размещению опор и светильников, изменению цветности источников света на примыкающих дорогах, ограничению дезориентирующего водителей воздействия огней рекламы, витрин магазинов и охранного освещения объектов, расположенных вблизи от дороги;

не допускать резкого изменения освещенности перед сложными и опасными участками дорог и чередования освещенных и неосвещенных зон, устраивая непрерывное освещение при расположении освещенных участков дороги на расстоянии менее 250 м друг от друга;

добиваться плавного снижения яркости проезжей части на выезде с освещенного участка на неосвещенный, устраивая переходную зону длиной 150—250 м;

стремиться использовать такие элементы осветительных установок, которые отвечают требованиям эстетики и не нарушают вид архитектурного ансамбля дороги и расположенных на ней сооружений;

избегать размещения осветительных опор на тех элементах дорог и пересечений, где их установка может явиться причиной дорожно-транспортных происшествий;

применять опоры, не оказывающие большого сопротивления на срез при наезде автомобиля.

15.2. Стационарное освещение на автомобильных дорогах следует предусматривать:

в населенных пунктах (по СНиП II -4-79, ч. II , гл. 4. Нормы проектирования. Естественное и искусственное освещение);

на дорогах I категории с расчетной интенсивностью движения 20 тыс. авт./сут и более, достигаемой в первые 5 лет эксплуатации;

на средних и больших мостах (путепроводах) в соответствии с рекомендациями табл. 15.1;

Таблица 15.1

Длина моста (путепровода), м

Длина кабельной линии от пункта питания электроэнергией до освещаемого

Начальная интенсивность движения, тыс. авт/ сут, при которой оправдано устройство освещения для ежегодного прироста интенсивности движения, %


объекта, км

5

10

15


1

8,0

4,0

2,0

50—100

5

12,5

7,5

6,0


10

18,5

13,0

9,0


1

5,0

2,5

1,0

100—200

5

9,5

5,0

1,5


10

12,5

8,0

4,5


1

4,5

2,5

1,0

Более 200

5

7,5

3,5

1,5


10

10,0

5,0

2,5

Примечания. 1. В таблице приведена начальная интенсивность движения на двух-, трехполосных дорогах. Для четырехполосных дорог с разделительной полосой ее следует увеличивать в 1,5 раза по сравнению с табличными значениями, а для шестиполосных — в 2 раза. 2. Промежуточные значения допускается определять интерполяцией.

на автозаправочных станциях и в зонах расположения комплексов обслуживания движения;

на пересечениях дорог I и II категорий между собой в одном и разных уровнях, а также на всех соединительных ответвлениях пересечений в разных уровнях и на подходах к ним на расстоянии не менее 250 м от начала переходно-скоростных полос;

на железнодорожных переездах (в соответствии с Инструкцией по устройству и обслуживанию переездов);

в транспортных автодорожных тоннелях на дорогах I и II категорий и на подходах к ним на расстоянии не менее 150 м от начала тоннеля;

в пешеходных тоннелях, на лестничных сходах и площадках перед входами в тоннель;

под путепроводами, на дорогах I —III категорий, если длина проезда под ними превышает 30 м;

на автобусных остановках, подземных пешеходных переходах, в зонах возникновения дорожно-транспортных происшествий в темное время суток у расположенных вблизи от дороги клубов, кинотеатров и других мест сосредоточения пешеходов в населенных пунктах, где нет уличного освещения, при расстоянии до источников энергоснабжения не более 2 км с учетом требований Госавтоинспекции.

15.3. Вне населенных пунктов средняя яркость проезжей части дорог и мостов (путепроводов) должна составлять: 0,8 кд/м2 на дорогах I категории; 0,6 кд/м2 на дорогах II категории; 0,4 кд/м2 ¾ на соединительных ответвлениях пересечений в разных уровнях. Средняя горизонтальная освещенность обочин должна быть не ниже: 8 лк на дорогах I категории; 6 лк на дорогах II категории; 4 лк — на соединительных ответвлениях пересечений в разных уровнях. Среднюю горизонтальную освещенность тротуаров мостов (путепроводов) принимают в соответствии с нормами освещения тротуаров в населенных пунктах (по СНиП II -4-79).

Отношение максимальной яркости проезжей части к минимальной должно составлять не более 3:1 на дорогах I категории и 5:1 на остальных дорогах. Отношение максимальной освещенности обочины к средней должно быть при норме средней освещенности 6—8 лк не более 3:1, а при 4 лк не более 5:1.

Нормы освещенности автодорожных тоннелей и проездов под путепроводами (длиной более 60 м) принимают по СНиП II -44-78. Средняя горизонтальная освещенность проездов под путепроводами (мостами) должна быть не менее 15 лк, а отношение максимальной освещенности к средней — не более 3:1. Показатель ослепленности установок наружного освещения не должен превышать 150.

15.4. Опоры светильников устанавливают, как правило, за бровкой земляного полотна на расстоянии от нее не менее 0,5 м. На насыпях высотой до 3 м для установки опор устраивают присыпные бермы с размерами 2 ´ 2 м. При большей высоте насыпи и наличии устойчивых откосов опоры устанавливают на сваях длиной 5—6 м с оголовком (рис. 15.1, а ). В пучинистых грунтах и в районах вечной мерзлоты опоры устанавливают в котлованы, огражденные деревянными коробами (рис. 15.1, б ), засыпая пазухи в верхней части дренирующим грунтом. В исключительных случаях (на насыпях высотой более 3 м при наличии неустойчивых откосов земляного полотна, на участках дорог, где размещению опор препятствуют кабельные или воздушные линии связи и электропередачи) допускается устанавливать опоры на обочине или разделительной полосе (при их ширине не менее 3 м).

Рис. 15.1. Схемы заделки в грунт опор освещения:

а — при благоприятных грунтовых условиях; б ¾ в пучинистых грунтах; 1 — опора; 2 — оголовок; 3 — свая; 4 — деревянный короб

Если ширина разделительной полосы составляет 3—4 м, опоры освещения должны быть встроены в блоки парапетного ограждения или расположены между ними (при надежном закреплении блоков к основанию с помощью штырей, рис. 15.2, а ). При ширине разделительной полосы 5—6 м опоры можно установить по ее оси на расстоянии 1,25 м от опоры до направляющей планки ограждения (рис. 15.2, б ).

На обочинах автомобильных дорог опоры устанавливают у бровки земляного полотна на расстоянии от нее не более 0,5 м, предусматривая устройство ограждения. Расстояние от направляющей планки ограждения до опоры должно быть не менее 1,25 м, а от планки до кромки проезжей части не менее 1 м (рис. 15.2, в ). На узких обочинах у опор следует устанавливать ограждения парапетного типа (рис. 15.2, г ).

Рис. 15.2. Схема установки опор освещения и ограждений на разделительной полосе (а , б ) и обочине (в, г)

Вне населенных пунктов при высоте насыпи до 2—3 м допускается установка опор освещения на обочинах без ограждений, если опора изготовлена из тонкостенных стальных труб, а в нижней ее части (на расстоянии 0,4—0,5 м от поверхности обочины) предусмотрено фланцевое соединение, разъединяющееся при ударе автомобиля.

На мостах (путепроводах) опоры устанавливают в створе перил или за ними в стальных стаканах, а также закрепляют с помощью фланцевых соединений к несущим конструкциям сооружения. На мостах с ездою понизу светильники рекомендуется закреплять к элементам конструкции сооружения с помощью кронштейнов или тросов (при осевой схеме размещения светильников).

15.5. Дорожная служба должна уделять особое внимание сохранению высоких светоотражающих свойств дорожных покрытий на освещенных участках дорог, своевременно выполняя очистку проезжей части от грязи и обеспечивая быстрый отвод воды с проезжей части. На особо опасных местах во всех случаях, когда это возможно, рекомендуется устраивать светлые шероховатые покрытия.

Глава 16

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

16.1. Общие положения

16.1.1. При разработке мероприятий по обеспечению безопасности движения вопросы повышения эффективности работы автомобильного транспорта должны решаться с учетом охраны окружающей среды и рационального использования природных ресурсов. Одним из наиболее эффективных путей учета требований защиты окружающей среды следует считать рациональное проложение трассы дороги.

16.1.2. В целях максимального сохранения существующего ландшафта, его украшения и обогащения при разработке проектов автомобильных дорог любых категорий необходимо стремиться наиболее широко использовать принципы ландшафтного проектирования (см. гл. 3).

16.1.3. Для защиты населения от транспортного шума, вибрации, отработавших газов автомобильных двигателей и других вредных веществ, образующихся при эксплуатации автомобильного транспорта и дорог, рекомендуется прокладывать дороги с перспективой интенсивностью движения более 1000 авт./сут в обход населенных пунктов. Между дорогой и жилой застройкой ориентировочно принимают следующие минимально допустимые расстояния:

Интенсивность движения, тыс. авт/ч

0,1

0,2

0,4

0,6

0,8

1,0

1,5

2,0

5,0

Минимальное расстояние до застройки, м

150

250

375

475

550

630

750

800

1100

При невозможности обеспечения достаточно большой буферной зоны между дорогой и населенными пунктами или отдельно стоящими больницами, санаториями, домами отдыха, пионерскими лагерями, детскими садами, школами, базами отдыха должны быть предусмотрены специальные мероприятия по защите от транспортного шума (см. п. 16.2).

16.1.4. Для предотвращения или уменьшения степени загрязнения придорожной полосы и растительности соединениями свинца и других тяжелых металлов могут быть использованы мероприятия, рекомендуемые в п. 16.3.

16.1.5. В целях сохранения существующего растительного и животного мира рекомендуется:

при трассировании дорог избегать пересечения ценных природных комплексов, прежде всего заповедников, нарушения установившихся мест обитания и путей миграции животных;

при разработке мероприятий по повышению безопасности движения не предусматривать использование материалов, веществ, которые могут оказать неблагоприятное воздействие на растительный и животный мир;

разрабатывать мероприятия по предотвращению появления животных на дороге и связанных с этим происшествий: оборудование дорог ограждениями, катафотами, отпугивающими животных, создание специальных путей для перехода дорог животными (см. п. 16.4);

использовать для технического и декоративного озеленения дорог породы растений, характерных для данной ландшафтной зоны, не представляющих особую ценность.

16.1.6. Оптимальные решения, учитывающие одновременно требования повышения безопасности движения и защиты окружающей среды, необходимо находить методами вариантного проектирования путем их сравнения по технико-экономическим показателям.

16.2. Борьба с транспортным шумом

16.2.1. При проектировании шумозащитных мероприятий сложность достижения требуемого снижения уровней шума можно оценить следующим образом:

Требуемое снижение уровня шума, дБА

10

5

15

20

Сложность достижения результатов

Достижимо (возможно)

Легко

Сложно

Очень сложно

16.2.2. Основной принцип разработки мероприятий по защите от транспортного шума — функциональное зонирование придорожных территорий с учетом допустимых уровней звука для зданий различного назначения.

16.2.3. При проектировании обходов населенных пунктов, развитии сети автомобильных дорог необходимо учитывать, что снижение уровней шума наиболее эффективно в диапазоне интенсивности движения в час пик до 400 авт/ч, когда уменьшение интенсивности, например, на 200 авт/ч приводит к снижению уровня шума на 1,5 дБА. Изменение же интенсивности от 2000 авт/ч до 1500 авт/ч снижает уровень шума транспортного потока всего на 0,5 дБА.

16.2.4. При проложении дорог вблизи от застройки следует использовать элементы рельефа в качестве естественных преград на пути распространения шума, трассировать дорогу в естественных выемках, по дну оврагов, ложбин и т. п.

16.2.5. Поскольку увеличение расстояния от автомобильной дороги до населенного пункта создает дополнительные трудности для использующих данную дорогу, расстояние удаления должно быть минимально необходимым, а вызванный этим перепробег учтен при сравнении различных методов защиты от транспортного шума.

16.2.6. В случаях, когда уровни транспортного шума не превышают допустимые более чем на 15 дБА, а увеличение расстояния до жилой застройки невозможно или нецелесообразно, необходимо предусматривать специальные шумозащитные сооружения и рационально проектировать поперечный профиль земляного полотна. Существенное влияние на снижение транспортного шума оказывают препятствия в виде шумозащитных барьеров, галерей, грунтовых валов, откосов выемок.

16.2.7. Размещение шумозащитных сооружений и их ограждения на поперечном профиле должны обеспечивать безопасность движения, минимум затрат на их содержание, удобную очистку проезжей части и обочин, доступность для производства работ по эксплуатации. Примеры зон, легко и трудно доступных для службы эксплуатации, показаны на рис. 16.1 и 16.2. Расстояние от кромки проезжей части до шумозащитного барьера должно обеспечивать размещение снега при его уборке с проезжей части (табл. 16.1).

Рис. 16.1. Пример образования сложной для службы эксплуатации зоны между двумя шумозащитными сооружениями

Рис. 16.2. Схема размещения барьера на поперечном профиле с образованием минимальной зоны, требующей организации ландшафта:

1 — граница полосы отвода; 2 — зона организации ландшафта; 3 — шумозащитный барьер; 4 ¾ обочина; 5 — проезжая часть

Таблица 16.1

Ширина проезжей части, м

Расстояние до шумозащитного барьера, м, при его расположении


с одной стороны дороги

с двух сторон дороги

7

2

¾

9

2,5

2

10,5

2,5—3,0

2

15

3,0—3,5

2,5

20

3,5¾ 4,0

2,5

16.2.8. Шумозащитные барьеры не должны являться элементами повышенной опасности. Для достижения этих целей барьеры могут быть вынесены за границу полосы отвода автомобильной дороги, выполнены комбинированными с ограждениями, защищены ограждениями (рис. 16.3). В последнем случае расстояние между ограждениями и шумозащитным сооружением должно быть больше максимального прогиба ограждения при наезде автомобиля с расчетной скоростью и достаточным для обеспечения возможности механизированной уборки снега. Длину отгона ограждений за шумозащитным сооружением назначают не менее 9 м.

Рис. 16.3. Схема установки ограждений у шумозащитных барьеров:

а — полужесткого планочного типа отдельно от барьера; б — ограждение жесткого парапетного типа, комбинированное с барьером; в — ограждение полужесткого планочного типа, усиленное тросом и комбинированное с барьером

16.2.9. При расположении жилой застройки с обеих сторон от автомобильной дороги отражение шума от поверхности барьера может привести к его увеличению в жилой застройке. В таких случаях применяют шумопоглощающие барьеры, которые в результате поглощения звуковой энергии в отличие от шумоотражающих не вызывают увеличения уровней шума на противоположной стороне и в салонах проезжающих автомобилей (рис. 16.4).

Рис. 16.4. Схема распространения шума при устройстве барьера:

а — шумоотражающего; б ¾ шумопоглощающего

16.2.10. Снижение шума в застройке можно достичь также за счет наклона шумоотражающего барьера и отражения шума в сторону от жилой застройки (рис. 16.5), либо строительством ступенчатого шумоотражающего барьера (рис. 16.6). Угол наклона барьера определяется в соответствии со схемой, приведенной на рис. 16.6.

Рис. 16.5. Отражение звука от барьеров при различном их наклоне:
