6.2.5. Съезды пересечений в одном уровне проектируют с переходными кривыми, рассчитанными на переменную скорость движения. Длина их должна быть не менее значений, приведенных в табл. 6.3.

Таблица 6.3

6.2.6. Из условия удобства разбивки съездов очертание кромок проезжей части проектируют коробовыми кривыми, параметры которых указаны на рис. 6.4 и в табл. 6.4. Начало и конец коробовой кривой:

Рис. 6.4. Схема для расчета коробовой кривой

Таблица 6.4

;

;

D R₁ = (R₁ ¾ R₂ )(1 ¾ cosa ₁ ) ;

D R₃ = (R₃ ¾ R₂ )(1 ¾ cosa ₃ ) .

6.3. Улучшение расположения и планировки пересечений

6.3.1. Следует устранять примыкания дорог под очень острыми углами. Пересечения или сопряжения дорог под углом менее 25° характеризуются, как правило, повышенной аварийностью, а под углом менее 10° — опасны. Исправление таких пересечений возможно двумя путями — перестройка места сопряжения дорог, чтобы оси пересекались под оптимальными углами 50—75°, или устройством дополнительной полосы движения для автомобилей, осуществляющих поворот (рис. 6.5).

Рис. 6.5. Способы реконструкции примыканий дорог:

а — неправильная планировка примыкания; б — улучшение условий движения путей смещения места примыкания; в — устройство дополнительной полосы

В виде исключения на примыкании обходов населенных пунктов допускается уменьшение угла пересечения дорог до 3 0° при обязательном полном канализировании движения (рис. 6. 6).

Рис. 6.6. Рекомендуемые схемы планировки пересечений в одном уровне на обходе городов:

а , б — неправильная схема без разделения дорог на главную и второстепенную; в , г — рекомендуемые схемы при невысокой интенсивности движения на второстепенной дороге; д, е —то же, при высокой интенсивности;

1 ¾ главная дорога; 2 ¾ второстепенная дорога; 3 ¾ распределительная полоса

6.3.2. При пересечениях под острым углом, а также на обычных пересечениях при большой доле автомобилей, поворачивающих на основную дорогу, безопасность движения может быть повышена путем разделения пересечения на два примыкания, смещенных по отношению друг к другу (“ступенчатое пересечение”). Раздвижка пересечений уменьшает опасность конфликтных точек (рис. 6.7). Размер смещения должен назначаться из расчета беспрепятственного осуществления переплетения потоков с наименьшими помехами для автомобилей, следующих в прямом направлении.

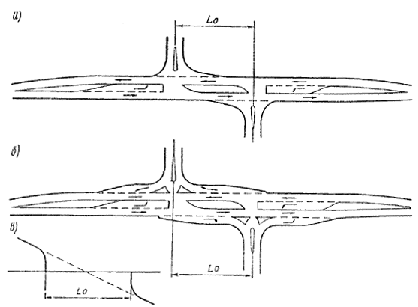

Рис. 6.7. Перестройка пересечения на два смещенных примыкания:

а — без переходно-скоростных полос; б — с переходно-скоростными полосами; в — схема изменения пересечения

Наименьшие допустимые расстояния между двумя примыканиями на ступенчатых пересечениях приведены в табл. 6.5.

Таблица 6.5

6.3.3. Для улучшения условий движения на пересечениях с большим количеством автомобилей, поворачивающих направо, целесообразно применять уширенные несимметричные пересечения (рис. 6.8), имеющие в 1,5 раза большую пропускную способность, чем обычные пересечения.

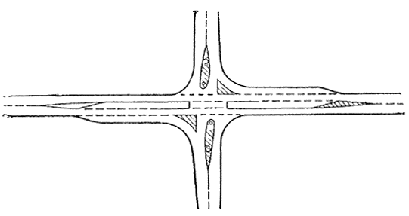

Рис. 6.8. Несимметричная планировка пересечения в одном уровне

6.4. Канализированные пересечения

6.4.1. В случае высокой интенсивности движения на пересечениях в одном уровне, особенно при значительном количестве поворачивающих автомобилей, большое значение приобретают меры пассивной организации движения с помощью устройства на пересечении направляющих островков, которые часто выделяют полосы движения для автомобилей, следующих в разных направлениях. Происходящее при этом упорядочение движения всегда имеет в своей основе ограничение свободы выбора водителем возможного направления движения и ясное обозначение на проезжей части правильной полосы движения.

6.4.2. Проектирование канализированных пересечений ведут применительно к типовым схемам, учитывая распределение интенсивности движения по направлениям и проезжающие специальные типы автомобилей.

6.4.3. Планировка канализированных пересечений должна удовлетворять следующим требованиям:

а) быть простой и понятной, четко выделять пути движения автомобилей и обеспечивать преимущественные условия движения по дороге более высокой категории или большей народнохозяйственной значимости. На примыкающей или пересекающей дороге планировка должна предупреждать водителей о предстоящем маневре и способствовать снижению скоростей поворачивающих автомобилей;

б) точки пересечения траекторий движения автомобилей по возможности должны быть удалены друг от друга;

в) в каждый момент времени водитель должен иметь выбор не более чем одного из двух возможных направлений движения. В соответствии с принципами зрительного ориентирования нужное направление должно подсказываться расположением разделительных островков и линий разметки на покрытии;

г) островки и разграничительные линии на пересечениях канализированного типа должны разделять скоростные, транзитные и поворачивающие транспортные потоки, выделяя для каждого из них самостоятельные полосы движения, обеспечивающие их плавное разделение и слияние.

Расположение островков в плане должно как бы перекрывать возможность объезда островка слева (рис. 6.9);

Рис. 6.9. Зрительное перекрытие островками неправильного направления движения:

а — водитель видит просвет между островками и может поехать по неправильному пути; б — возможное неверное направление движения перекрыто островком;

1 — зона видимости полосы движения; 2 — траектория движения; 3 — осевая линия

д) ширина полос движения должна обеспечивать беспрепятственный поворот автомобилей с прицепом. Для этого на прямых участках ширина проезжей части съезда без возвышающихся бортов должна быть не уже 3,5 м, у начала островков ширина съезда должна быть не уже 4,5—5,0 м, у выезда на главную дорогу 6,0 м;

е) очертания островков должны обеспечивать пересечение потоков под оптимальными для следующего маневра углами. Слияние и разделение потоков должно происходить под острыми углами, что ускоряет процесс включения автомобиля в поток или выхода его из потока. Пересечения потоков целесообразны под углами, близкими к 90°. Это требование лучше всего выполняется при каплеобразной обтекаемой форме направляющих островков.

6.4.4. Параметры расчетных траекторий движения на канализированных пересечениях и меры по организации движения должны выбираться с учетом скоростей движения на пересекающихся дорогах. Для транзитного движения по главной дороге — это расчетная скорость для данной категории дороги, для второстепенной — для правых поворотов — не менее 30 км/ч, для левых поворотов — 15—20 км/ч.

6.4.5. Для улучшения условий движения на канализированных пересечениях (рис. 6.10) применяют следующие виды островков:

а) центральные каплеобразные островки на второстепенной дороге;

б) направляющие островки на оси главной дороги для обеспечения левых поворотов с основной дороги на второстепенные;

в) треугольные вспомогательные островки на второстепенной дороге для разделения транзитного и поворачивающего направо потоков движения.

Рис. 6.10. Направляющие островки на примыкании в одном уровне

Количество островков должно быть минимальным. Размер сторон треугольных островков принимают не менее 5 м, длину каплеобразных ¾ не менее 20 м.

Наиболее эффективными в отношении организации движения являются островки, возвышающиеся над проезжей частью и огражденные скошенным бордюром. Некоторое осложнение зимнего содержания таких пересечений вполне окупается повышением четкости и организованности движения. В районах с особенно тяжелыми зимними условиями островки можно обозначать краской на покрытиях, а в бесснежный период использовать разборные элементы.

6.4.6. При реконструкции дорог рациональному размещению островков и разработке улучшенной схемы движения может помочь анализ дорожно-транспортных происшествий. Для этого наносят на план пересечения в масштабе 1:500 — 1 :250 места дорожно-транспортных происшествий и пути следования столкнувшихся автомобилей и пострадавших пешеходов, устанавливают наиболее опасные конфликтные точки и выявляют преимущественные причины, вызывающие систематические ошибки водителей. На план наносят все элементы ситуации, которые могут влиять на условия движения пешеходов и автомобилей (рис. 6.11).

Рис. 6.11. План пересечения с нанесенными на него схемами дорожно-транспортных происшествий:

1 — столкновение транспортных средств; 2 — наезд на пешеходов

6.4.7. Для большего удобства поворота с главной дороги островки смещают в плане влево относительно оси второстепенной дороги (рис. 6.12).

Рис. 6.12. Расположение островков на второстепенной дороге:

а — схема размещения островка; б — выделение островка разметкой

Зона, в которой на второстепенной дороге размещается островок, ограничена двумя линиями, составляющими угол 8°. Вершина этого угла удалена от кромки проезжей части главной дороги на расстояние не менее 60 м.

Параметры правоповоротных съездов назначают в соответствии с табл. 6.4. Левоповоротные съезда описывают по коробовым кривым с радиусами R ₁ =10; R ₂ = 20 и R₃ = 60 м для скоростей поворота в свободных условиях 20—25 км/ч и с радиусами R ₁ = 15; R ₂ = 30, R₃ = 15 м в стесненных условиях для скоростей движения 15 км/ч.

Начало и конец переходно-скоростных полос разгона и торможения сопрягают соответственно с началом и концом правоповоротных съездов на второстепенную дорогу.

6.4.8. Очертание направляющих островков, расположенных на второстепенной дороге, назначают с учетом следующих правил:

а) неиспользуемая поверхность пересечения закрывается островками; форма островков определяется пересечением право- и левоповоротных съездов;

б) для предотвращения заездов на островки и для большей четкости организации движения треугольные островки рекомендуется окаймлять бортом высотой не более 6—8 см или обозначать разметкой; небольшие треугольные островки со сторонами менее 5 м и площадью менее 10 м² целесообразнее выделять на общей поверхности пересечения лишь разметкой;

в) углы островков, направленные навстречу движению, округляются кривыми радиусом 1 м. В вершину центрального островка, расположенного на второстепенной дороге, вписывается кривая радиусом 1,5—2 м.

6.4.9. Для безопасности выполнения левых поворотов с главной дороги на проезжей части при высокой интенсивности движения устраивают дополнительные полосы, отделяемые от полосы транзитного движения направляющими островками или разметкой.

6.4.10. Планировка островков на дорогах с двумя полосами движения показана на рис. 6.13. Направляющий островок (рис. 6.13, а ) с зоной торможения и ожидания отделяет поворачивающие автомобили от транзитного движения. Направляющий островок 2 (рис. 613, б ) разделяет встречные потоки движения и защищает автомобили, выполняющие левый поворот с главной дороги.

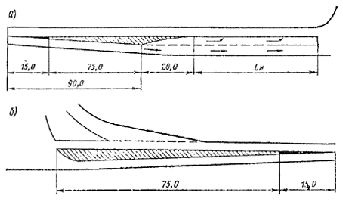

Рис. 6.13. Расположение островков на главной дороге:

а — левоповоротный островок; б — направляющий островок

Интенсивность отгона ширины островка не должна превышать 1:30. Более оптимальные условия движения достигаются при интенсивности отгона 1:50 и более. Островки рекомендуется окаймлять скошенным бортом, возвышающимся на 5 см с наклоном 1:3.

6.4.11. Длина участка L _п (см. рис. 6.13), предназначенная для накопления поворачивающихся автомобилей, определяется по табл. 6.6.

Таблица 6.6

6.4.12. При интенсивности левоповоротного движения с второстепенной дороги более 0,2N _вт (N _вт  — интенсивность движения на второстепенной дороге) направляющий островок не устраивают, а вместо него с помощью разметки выделяют полосу шириной 3,5 м, которая выполняет роль переходно-скоростной полосы.

6.4.13. На эксплуатирующихся многополосных дорогах дополнительные полосы для левых поворотов могут устраиваться в пределах центральной разделительной полосы при ее ширине не менее 4,5 м. Длина дополнительной полосы складывается из длины участка отгона ширины протяженностью 60— 80 м, длины участка торможения и участка накопления. При определении длины участка торможения следует исходить из условия полной остановки автомобиля, движущегося с начальной скоростью, равной разрешенной максимальной, и с замедлением 1,5 м/с² . Длина участка накопления назначается по табл. 6.7.

Таблица 6.7

6.4.14. Планировка полностью канализированного пересечения предусматривает островки на второстепенной и основной дорогах.

В зависимости от соотношения интенсивностей и скоростей движения по разным направлениям отдельные островки или переходно-скоростные полосы могут не устраиваться. Оптимальное количество островков на второстепенной дороге — 3. При изменении угла пересечения дорог меняется лишь очертание этих островков (рис. 6.14). Согласно п. 6.4.8 можно:

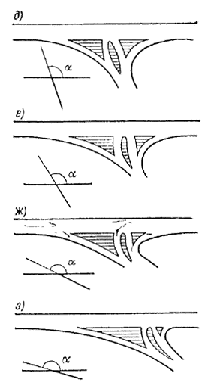

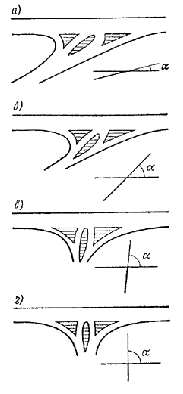

Рис. 6.14. Изменение планировки в зависимости от угла пересечения дорог:

а ¾ a Ð 30° ; б ¾ a = 30 - 45° ; в ¾ a = 50 - 75° ; г ¾ a = 90° ; д ¾ a = 115° ; е ¾ a = 135° ; ж ¾ a = 150° ; з ¾ a > 150°

а) не устраивать правый островок со стороны второстепенной дороги при углах пересечения дорог менее 45° и радиусе правоповоротного съезда менее 15 м, левый — при углах более 120° и радиусе менее 15 м, поскольку их размеры малы (сторона треугольника менее 5 м) и они будут восприниматься водителем как препятствия, а не направляющие сооружения;

б) при радиусах съездов 10 м и менее устраивать только центральный островок;

в) при интенсивности движения по съезду менее 20 авт/ч островок, отделяющий этот съезд от других направлений движения, выделять на покрытии проезжей части лишь разметкой (рис. 6.15).

Рис. 6.15. Выделение островков на проезжей части разметкой

На главной дороге устраивают не более двух направляющих островков, .которые выполняют роль разделительной полосы в пределах пересечения и защитного сооружения для поворачивающих потоков (см. рис. 6.13). Эти островки должны возвышаться над проезжей частью в следующих случаях:

а) при интенсивности движения по главной дороге — более 1000 авт./сут и доле поворачивающих автомобилей более 15 %;

б) при интенсивности движения по главной дороге более 5000 авт./сут и доле левоповоротного движения более 10 %.

При меньшей интенсивности движения эти островки рекомендуется обозначать на покрытии разметкой.

6.5. Кольцевые пересечения

6.5.1. Условия движения на кольцевых пересечениях определяются диаметром центрального островка. Различают четыре типа пересечений с центральными островками: с малым D < 25 м (рис. 6.16, а ), с средним D = 30 ¸ 60 м, с большим D > 60 м (рис. 6.16, б ) и с эллиптическим центральным островком, вытянутым по направлению более загруженной дороги (рис. 6.16, в ). Рекомендуемые области применимости таких пересечений приведены в табл. 6.8.

Рис. 6.16. Планировочные схемы кольцевых пересечений

Таблица 6.8

Примечание. S N ¾ суммарная интенсивность движения на пересечении; N _гл  — то же, на главной дороге; N _вт  —то же, на второстепенной.

6.5.2. Пропускная способность кольцевых пересечений определяется пропускной способностью зон переплетения, которая зависит от их длины. Зоны переплетения имеют меньшую пропускную способность, чем полоса движения на перегоне. Пропускная способность зон переплетения приведена в табл. 6.9.

Пропускную способность кольцевых пересечении можно повысить за счет разгрузки зон переплетения, устраивая полосы для правого поворота, отделяемые от кольцевой проезжей части.

Таблица 6.9

6.5.3. На кольцевых пересечениях в стесненных условиях наиболее целесообразны островки диаметром, не превышающим 1/ 3 окружности, которую можно вписать в контуры пересечения.

Размер островка должен быть таким, чтобы приезд пересечения по прямой линии оказался невозможным и было бы необходимо искривление траектории движения (рис. 6.17). Островки малого диаметра допустимы лишь в местах с небольшой высотой снежного покрова. Они должны быть хорошо видимы издалека водителем.

Рис. 6.17. Улучшение условий движения на пересечении путем устройства островков небольшого диаметра

6.5.4. Кольцевые пересечения с средним диаметром островков характеризуются прерывистым движением транспортных потоков, так как примыкания к кольцу расположены настолько близко, что маневры переплетения въезжающих на пересечение и выезжающих с него автомобилей не успевают осуществляться. Поэтому автомобили, едущие по кольцу, останавливаются, имея помеху справа от въезжающего автомобиля.

Фактические скорости движения по кольцевым пересечениям зависят от размеров островков:

6.5.5. Для кольцевых пересечений с средним диаметром островков рекомендуются следующие размеры геометрических элементов:

а) ширина проезжей части при двух полосах движения на кольце:

б) радиусы кривых на примыканиях дорог и кольцевой проезжей части:

6.5.6. Кольцевые пересечения с большими центральными островками, необходимые на дорогах I и II категорий с высокой интенсивностью движения, обеспечивают непрерывное движение транспортных потоков. Размеры центрального островка определяются длиной участка, необходимой для маневра переплетения въезжающих и выезжающих автомобилей (Рис. 6.18).

Рис. 6.18. Схема к расчету диаметра центрального островка на кольцевом пересечении:

В_к  — ширина проезжей части кольца; b  — ширина проезжей части примыкающей дороги; r₁ , r ₂ — радиусы сопряжений кромок проезжих частей

6.5.7. Расчетная скорость движения на кольцевом пересечении должна быть не ниже 30 км/ч, составляя не менее 3/ 4 от средней скорости на подходе к пересечению по дороге наиболее высокой категории (табл. 6.11).

Таблица 6.11

6.5.8. Диаметр центрального кольца, обеспечивающий оптимальные углы слияния транспортных потоков не более 7° (см. рис. 6.18),

,

где к — число пересекающихся дорог; L  — расстояние между осями двух соседних дорог (измеряется по внешней кромке кольцевой проезжей части), В_к  — ширина проезжей части кольца.

При этом

,

где r₁ и r₂  — радиусы входа и выхода на кольцо, которые следует принимать не менее 15 м; b ₁ и b ₂ — ширина проезжей части вливающихся дорог, м; L _з.n  — длина зоны слияния или переплетения (табл. 6.12), n ¾ число полос движения на кольце.

Таблица 6.12

Кольцевая проезжая часть должна иметь не менее двух полос движения. При коэффициенте загрузки кольцевой проезжей части более 0,5 следует выделять дополнительную полосу для правоповоротного потока.

Ширину полосы движения на кольцевой части пересечения назначают в зависимости от диаметра центрального островка:

6.5.9. При пересечениях двух дорог разных категорий в случае преобладания на дороге высшей категории транзитного движения целесообразно устраивать центральный островок овальной формы, вытянутый вдоль направления главной дороги. Прорезание центрального островка для беспрепятственного прямого пропуска транзитного движения или проложения трамвайных путей допустимо только при введении светофорного регулирования.

Круговые островки рекомендуются на пересечениях равноценных по загрузке дорог с высокой интенсивностью левоповоротного движения.

Въезд автомобилей и выезд их с кольца организуют только по одной полосе. Допускается выделять специальную полосу для правых поворотов высокой интенсивности, но ее необходимо отделять от кольцевой проезжей части разделительной полосой не уже 1 м.

6.5.10. Размеры кольцевых пересечений с малым диаметром центрального островка определяются схемой организации движения на пересечении.

При организации движения с приоритетом движения по кольцу размер островка и планировка пересечения должны вынуждать водителей проезжать пересечение по искривленной траектории. Радиус кривизны траектории при прямом (транзитном) движении должен быть не более 100 м. С учетом этих условий диаметр центрального островка составляет 15—20 м (табл. 6.13).

Таблица 6.13

6.5.11. Если на кольцевом пересечении предполагается организовать движение с преимущественным правом проезда по одной из пересекающихся дорог (главная дорога проходит в прямом направлении), диаметр центрального островка D _ц.о должен быть не менее длины расчетного крупногабаритного грузового автомобиля l _а (обычно 24 м) с тем, чтобы такой автомобиль мог находиться в зоне ожидания на кольцевой проезжей части, не создавая помехи для транзитного движения (рис. 6.19), т. е.

D _ц.о ³ l_a

Рис. 6.19. Схема расположения автопоезда в зоне ожидания на кольцевой проезжей части

6.6. Железнодорожные переезды

6.6.1. Безопасность движения на железнодорожных переездах зависит от интенсивности движения по автомобильной и железной дорогам, условий видимости, технических средств оборудования переезда.

6.6.2. Опасность железнодорожных переездов оценивают показателем

К_а = 2,74 + 0,00038N _а + 0, 0068N _п  — 0,034К_об  — 0,0045S ,

где N _а  — интенсивность движения по автомобильной дороге, авт./сут; N _п  — интенсивность движения по железной дороге, поездов/сут; К_об — коэффициент оборудования переезда; S  — расстояние видимости приближающегося к переезду поезда, м.

Области определения переменных для расчета показателя опасности К_а составляют:

6.6.3. Значения коэффициента оборудования К_об для различных технических средств:

6.6.4. Показатель К_а характеризует степень опасности на железнодорожном переезде:

В зависимости от значения показателя опасности для железнодорожных переездов могут быть рекомендованы следующие мероприятия по повышению безопасности движения:

К_а < 1,0 — нанесение линий разметки, установка оповестительной сигнализации;

К_а = 1,0¸ 2,0 — обеспечение видимости на переезде, нанесение линий разметки, автоматической светофорной сигнализации:

К_а = 2,0 ¸ 3,0 — установка автоматического шлагбаума с автоматической светофорной сигнализацией, нанесение линий разметки;

К_а > 3,0 — строительство пересечения в разных уровнях.

В случае устройства в зоне переезда дополнительных полос необходимо непосредственно перед их началом устанавливать знак 5.8.3 “Начало полосы”, а в конце полосы отгона знак 5.8.1 “Направления движения по полосам”. За 50 м до конца полосы должен быть установлен знак 5.8.5 “Конец полосы”.

6.6. 5. При невозможности обеспечить требования видимости на подходах к переездам вводят ограничения скорости движения автомобилей. Значение допустимой скорости v _доп в зоне переезда устанавливают в зависимости от расстояния видимости приближающегося к переезду поезда:

6.6.6. В целях повышения пропускной способности железнодорожных переездов рекомендуется устраивать на автомобильной дороге дополнительные полосы в обоих направлениях движения (до и после переезда).
