3. Значения коэффициента сцепления приведены для шин с протектором.

1.9.7. Максимальную скорость на прямых участках дороги определяют по динамическим характеристикам автомобиля и проверяют возможность ее достижения по соотношению сил сцепления и сопротивления качению.

Максимально возможная скорость движения на подъеме по сцеплению колеса с дорогой с учетом сопротивления качению при расчетном состоянии покрытия составляет:

,

где m — коэффициент сцепного веса для легкового автомобиля, принимаемый равным 0,5—0,55; i  — продольный уклон в долях единицы.

1.9.8. Максимально допустимую скорость на спуске и на участках с ограниченной видимостью в плане и профиле определяют из условия торможения перед внезапно возникшим препятствием на поверхности дороги исходя из расстояния видимости и коэффициента сцепления, соответствующего расчетному состоянию покрытия.

1.9.9. Максимальную скорость при различной ширине проезжей части, краевых укрепительных полос и укрепленных обочин в зависимости от их состояния можно определить из схемы расчета требуемой ширины укрепленной поверхности дороги. При этом на дорогах, не имеющих укрепленных обочин, фактически ширина укрепленной поверхности в неблагоприятные периоды года определяется с учетом ее уменьшения за счет загрязнения прикромочных полос, образования на них снежного наката, льда и т. д.:

В_1ф = В + 2у_о  — 2К,

где В и у_о  — проектная ширина проезжей части и краевых укрепительных полос, м; К — ширина полосы загрязнения в зимний и осенне-весенний периоды принимается в зависимости от типа укрепления обочин по табл. 1.24.

Таблица 1.24

Примечания. 1. В числителе приведены значения для дорог I ¾ II категорий, в знаменателе для дорог III¾ IV категорий.

2. Ширину полосы загрязнения принимают в зависимости от оснащения дорожных организаций машинами и оборудованием для содержания дорог. При оснащении, равном 100 % нормативной потребности, ширина полосы загрязнения принимается минимальной, при 60¾ 70 % оснащенности принимают средние значения, а при оснащении менее 50 ) ¾ максимальные.

3. При устройстве покрытия на всю ширину обочин из асфальтобетона, цементобетона или из материалов, обработанных вяжущими, ширина полосы загрязнения принимается равной 0.

1.9.10. В отдельных случаях при систематически действующих сезонных сильных ветрах проверяют обеспеченность расчетной скорости на ветроопасных участках дорог (не защищенные лесом насыпи, в нулевых отметках, полунасыпи-полувыемки и выемки глубиной до 1,5 м, участки, проходящие по водоразделам и открытым возвышенностям, высокие насыпи и подходы к мостам). Воздействие ветра не учитывается на участках дороги, расположенных в лесу и выемках глубиной более 1,5 м.

Расчетную скорость ветра определяют по данным ближайшей метеостанции с учетом положения дороги на местности и ее защищенности, а также порывистости ветра. Значения коэффициента обеспеченности расчетной скорости в зависимости от расчетной скорости ветра приведены на рис. 1.8.

Рис. 1.8. Зависимости коэффициента обеспеченности расчетных скоростей от скорости ветра:

1 , 3 — для легковых автомобилей с передним расположением двигателя и времени реакции водителя 1,0 и 1,5 с соответственно; 2 , 4 — то же, для автомобилей с задним расположением двигателя

1.9.11. Максимально допустимую скорость на кривых в плане (в км/ч) определяют по условиям устойчивости автомобиля при движении по покрытию, находящемуся в состоянии, характерном для расчетного периода и в случае необходимости с учетом воздействия бокового ветра:

,

где j ₂ = (0,6 + 0,8)j ¾ поперечное сцепление; i _в ¾ поперечный уклон виража; q ¾ коэффициент бокового давления, назначаемый в зависимости от скорости ветра:

1.9.12. Вычисленные в соответствии с указаниями пп. 1.9.1¾ 1.9.11 значения коэффициента обеспеченности расчетной скорости в прямом и обратном направлениях движения наносят на линейный график. При этом на участках, где на ограничение скорости влияет несколько параметров дорог, коэффициент расчетной скорости принимают по меньшему значению.

1.9.13. Анализ линейного графика заключается в выявлении участков дороги, на которых в расчетный период года значения К_рс меньше допустимых значений, и установлении причин, обусловливающих это снижение.

Допускается снижение максимальной скорости при неблагоприятных условиях погоды, не превышающее 25 % значений расчетной скорости. Участки дорог, на которых это требование не удовлетворяется, должны быть перепроектированы. Как исключение, при технико-экономическом обосновании может быть допущено снижение максимальной скорости больше указанного во время метелей, гололеда и сильных снегопадов, но не более чем на 50 % от расчетной скорости.

На существующих дорогах на всех участках, где наблюдается снижение максимальных скоростей против расчетных, должны быть приняты меры по повышению транспортно-эксплуатационных характеристик.

1.9.14. Среднегодовую скорость движения транспортного потока с учетом различных состояний поверхности дороги по периодам года определяют в следующем порядке:

а) вычисляют среднюю скорость транспортного потока для каждого характерного участка дороги, состояния покрытия и периода года в каждом направлении:

,

где t — функция доверительной вероятности.

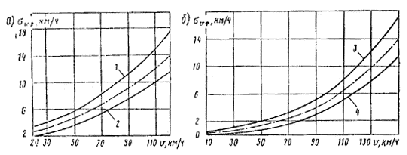

Рис. 1.9. Зависимость среднего квадратического отклонения s _{v ф} от максимальной скорости:

а — для двухполосных дорог; б — для автомобильных магистралей;

1 — при наличии в составе транспортного потока более 70 % грузовых автомобилей, автобусов и автомобилей с прицепами; 2 — то же, менее 40 %; 3 — для правой крайней полосы; 4 — для левой крайней полосы

Значения t принимают в зависимости от доверительной вероятности при одностороннем ограничении:

s _{v ф} ¾ среднее квадратическое отклонение скорости (рис. 1.9); D v ¾ снижение средней скорости движения в зависимости от интенсивности и состава потока (рис. 1.10).

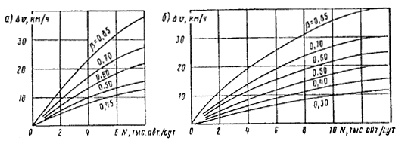

Рис. 1.10. Влияние интенсивности и состава движения на снижение средней скорости:

а ¾ на двухполосных дорогах; б ¾ на четырехполосных автомобильных магистралях с разделительной полосой; в ¾ доля грузовых автомобилей, автобусов и автопоездов, движущихся по полосе в транспортном потоке

Затем определяют среднюю в обоих направлениях скорость движения на данном участке;

б) определяют среднегодовую скорость транспортного потока (км/ч) на каждом характерном участке

,

где и т.д. — средняя скорость транспортного потока в обоих направлениях на данном участке при различных состояниях поверхности дороги, км/ ч ( сухое, мокрое, рыхлый снег, снежный накат, гололед); t _сух , t _мокр и т.д. — продолжительность каждого характерного состояния поверхности дороги, дни:

t_i = l _л D _л + l _о.п D _о.п + l _з D _з ,

l _л , l _о.п , l _л — коэффициенты длительности различных состояний покрытий принимаются по табл. 1.25; D _л , D _о.n , D _з — продолжительность летнего, осенне-весеннего и зимнего периодов года, дней. Принимают по климатическим справочникам. При этом за продолжительность летнего периода принимают число дней со среднесуточной температурой воздуха ниже +15 °С, на продолжительность зимнего периода — число дней со среднесуточной температурой воздуха ниже 0 °С. Остальные дни года относят к переходным осенне-весенним периодам;

в) определяют среднегодовую средневзвешенную скорость транспортного потока на дороге (км/ч):

,'

где l_i  — длина каждого характерного участка, км; L  — общая длина дороги, км.

Таблица 1.25

Примечания. 1. Большие значения коэффициента l для сухого покрытия (соответственно меньшие значения для мокрого) в летний и переходные периоды года принимают при наличии краевых укрепительных полос или укрепленных обочин.

2. Для зимнего периода года значения коэффициента назначают с учетом уровня оснащения службы эксплуатации машинами и оборудованием для зимнего содержания, принятого в проекте. Минимальное значение l для мокрого покрытия, рыхлого снега, снежного наката и гололеда на покрытии принимают при 100 % оснащенности по сравнению с нормативной, соответственно максимальные значения l принимают при оснащенности 50 % и менее.

Пропускную способность проверяют для состояния дороги и условий погоды в зимний и осенне-весенний периоды в соответствии с “Руководством по оценке пропускной способности автомобильных дорог” Минавтодора РСФСР.

Оценка безопасности движения по сезонным графикам коэффициентов аварийности

1.9.15. Для учета влияния погодно-климатических факторов на безопасность движения и оценки изменения условий движения в различные сезоны года для дорог в I и II зонах строят сезонные графики коэффициентов аварийности применительно к летнему, зимнему и переходным периодам года. В III зоне (за исключением дорог с регулярным автобусным движением) графики строят только для летнего и переходных периодов.

1.9.16. Для проектируемых дорог частные коэффициенты аварийности принимают исходя из ожидаемого изменения параметров геометрических элементов дорог в разные сезоны года. Для этого проектные значения параметров умножают на поправочные коэффициенты (табл. 1.26). По полученным значениям геометрических параметров дорог в разные периоды года определяют частные коэффициентов аварийности (см. п. 1.4).

Таблица 1.26

¹ Верхний предел принимается для дорог I и II категории, нижний — для III и IV категорий.

² Верхний предел — для дорог III и IV категорий, нижний — для I и II категорий.

³ Большие значения принимают при очистке обочин на всю ширину.

⁴ Расстояние видимости летом по метеорологическим условиям принимают равным 500 м.

⁵ Меньшее значение относится к пересечениям, на которых снежные валы из пределов треугольника видимости не убираются.

Для существующих дорог следует исходить из установленных наблюдениями параметров дорог в различных погодно-климатических условиях.

1.9.17. Графики коэффициентов аварийности для разных сезонов следует совмещать на одном бланке, что дает возможность выявить опасные участки и оценить изменение степени их опасности по сезонам года. На графиках должны отмечаться места ДТП в разные сезоны года с указанием их вида.

1.9.18. При построении сезонных графиков коэффициентов аварийности необходимо учитывать зоны влияния дорожных элементов (табл. 1.27).

Таблица 1.27

1.9.19. График сезонных коэффициентов аварийности является основным рабочим документом для оценки условий безопасности движения по дороге в различные периоды года, на основании которого разрабатываются конкретные мероприятия по повышению безопасности движения и сроки их проведения на разных участках.

Глава 2

ОЦЕНКА РЕЖИМОВ ДВИЖЕНИЯ И ПАРАМЕТРОВ ЭЛЕМЕНТОВ ДОРОГ

2.1. Общие положения

2.1.1. Для обеспечения транспортно-эксплуатационных показателей дорог устанавливают характеристики движения и размеры элементов дорог, на основании чего составляют:

графики пропускной способности, фактической и перспективной интенсивности и состава движения

эпюры скоростей движения легковых и грузовых автомобилей по длине дороги в двух направлениях;

график расстояний видимости;

линейные графики ровности и скользкости дорожного покрытия;

графики коэффициентов аварийности и безопасности движения;

ведомости пересечений, обустройства дороги, инженерного оборудования.

2.1.2. Сведения о дороге, об ее конструктивных и геометрических элементах, изменении интенсивности движения за предыдущие годы, искусственных сооружениях, о местах и времени проведения ремонтных работ и другие данные получают из паспорта дороги, архивных проектных материалов, а также из отчетной документации дорожно-эксплуатационных подразделений о текущих, средних и капитальных ремонтах.

Из паспорта выписывают сведения об элементах плана и продольного профиля дороги, ширине проезжей части и обочин, которые обобщают в виде линейного графика (рис. 2.1) и затем уточняют на дороге. Рекомендуемый масштаб расстояний на графике 1 : 25000.

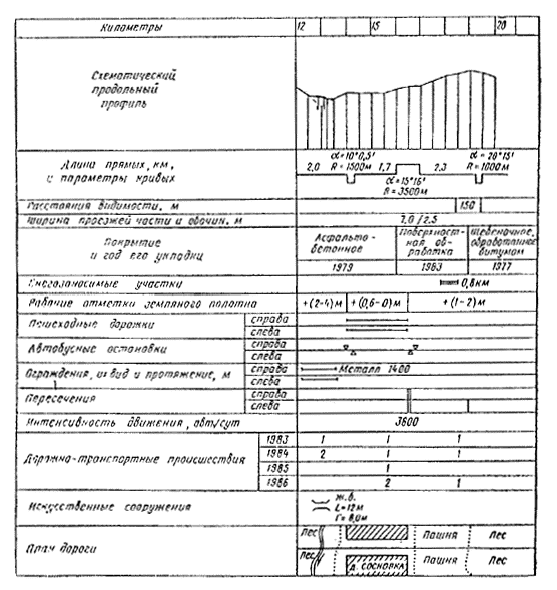

Рис. 2.1. Линейный график дороги

Сведения о средних многолетних климатических характеристиках района проложения дороги получают на метеостанциях, находящихся в районе расположения дороги. При этом регистрируют: продолжительность холодного и теплого сезонов года, высоту снежного покрова 5 %-ной вероятности, периоды частых гололедов и туманов, распределение по времени количества, интенсивности и продолжительности осадков, господствующие ветры в течение года и в зимний период, изменение в течение года продолжительности темного времени суток. Все эти сведения представляют в виде дорожно-климатического графика, розы ветров, графика продолжительности темного времени суток.

2.1.3. Сведения о ДТП выписывают в ГАИ и наносят в виде условных знаков, отражающих их вид, на линейный график, а также на графики коэффициентов аварийности и безопасности, дублируя их в ведомостях. Кроме учетных, выписывают сведения и о неучитываемых ДТП за период 3—5 лет.

2.2. Оценка режимов движения

2.2.1. Для изучения режима движения на всем протяжении дороги используют ходовые лаборатории, позволяющие регистрировать время, путь, скорость, ускорения и траектории движения, или при отсутствии лаборатории применяют обычный автомобиль, во время движения которого регистрируют скорость по спидометру через каждые 200 м, а на сложных для движения участках через 100 м. Спидометр такого автомобиля должен быть предварительно выверен.

По результатам измерений строят линейный график изменения режима движения (рис. 2.2), данные которого используют при построении графика коэффициентов безопасности и для выявления сложных участков дорог.

Результаты измерения скоростей движения используют для определения: средней скорости транспортного потока (50 %-ной обеспеченности); скорости, необходимой для разработки мероприятий по повышению безопасности и организации движения (85 %-ной обеспеченности), предельно допустимой скорости движения на изучаемом участке (95 %-ной обеспеченности) и минимальной скорости движения (15 %-ной обеспеченности).

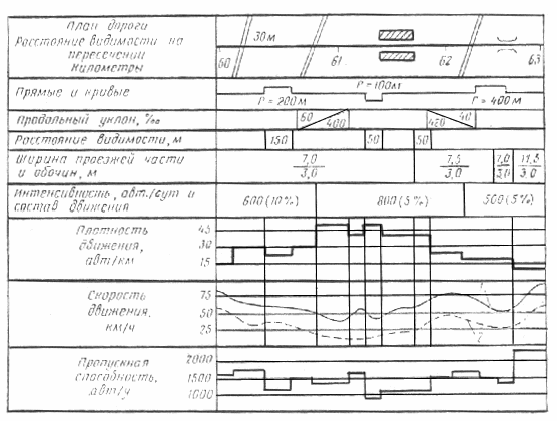

Рис. 2.2. График изменения режима движения по длине дороги

1 - легковые автомобили; 2 - грузовые автомобили; в скобках указана доля тяжелых грузовых автомобилей в потоке

Рис. 2.3. Изменение интенсивности движения по годам

Рис. 2.4. Зависимость темпов прироста интенсивности движения Р _н от коэффициента загрузки z .

2.2.2. Измерение фактической интенсивности и состава движения осуществляется в соответствии с “Инструкцией по учету движения транспортных средств на автомобильных дорогах” ВСН 45-68 Минавтошосодра РСФСР.

2.2.3. Интенсивность двжения на перспективу 5-10 лет на дорогах, находящихся в эксплуатации длительное время и имеющих сформировавшийся транспортный поток определяют на основании данных об изменениях интенсивности и состава движения и из сложившихся тенденций его роста.

График роста интенсивности движения (рис. 2.3) за 5—10 лет составляют по каждому учетному пункту и вычисляют средний прирост и темп его изменения с учетом загрузки дороги движением. При коэффициенте загрузки мене 0,6 темп прироста можно принимать постоянным, а при больших значениях — переменным и тем меньшим, чем выше коэффициент загрузки. Прирост интенсивности практически прекращается при коэффициенте загрузки 0,8. При высоких коэффициентах загрузки темпы прироста интенсивности движения рекомендуется экстраполировать уменьшающимися значениями по мере увеличения коэффициента загрузки (рис. 2.4).

Можно использовать несколько закономерностей изменения интенсивности движения:

по закону прямой с постоянным коэффициентом прироста

N_t = N₁ + D N_t , (2.1)

по геометрической прогрессии с постоянными темпами роста в течение расчетного периода

, (2.2)

по геометрической прогрессии с убывающими темпами роста интенсивности

. (2.3)

Здесь N_t  — интенсивность движения t -го года; N₁  — интенсивность движения в начальном году; p_N  — средний ежегодный прирост интенсивности движения, %; t — число лет до конца перспективы; q  — коэффициент ежегодного роста интенсивности; D N  — ежегодный прирост интенсивности движения, авт./сут; Т_с  — расчетный срок перспективы, лет; а' и b'  — эмпирические коэффициенты, зависящие от начального темпа относительного прироста интенсивности движения:

2.3. Определение характеристик элементов дороги и состояния покрытия

2.3.1. Для определения основных размеров элементов трассы в плане восстанавливают положение оси дороги, выставляя вехи по бровкам земляного полотна и выравнивая их затем по теодолиту в прямые линии. На пересечении продолжений линий бровок смежных прямых участков находят положение вершин углов поворота. Теодолитом измеряют угол поворота. Радиусы кривых в плане вычисляют по замеренным углам поворота, биссектрисам или хордам и стрелкам (рис. 2.5):

Рис. 2.5. Схема закругления в плане и элементы для определения радиуса

R = Tctga /2 ;

;

.

2. 3.2. Начало и конец переходных кривых определяют по размеру стрелок при равных хордах, которые в пределах круговой кривой сохраняются одинаковыми, а на участках переходных кривых уменьшаются по мере приближения к прямому участку дороги.

2.3.3. Промер линии и разбивку пикетажа ведут по правой бровке земляного полотна по ходу километража, указывая на сторожках расстояния до оси дороги. Нивелирование ведут в два нивелира или в один, но с двусторонней рейки. Первый нивелировщик нивелирует связующие точки и пикеты, a второй снимает поперечинки и привязывает их к пикетам и к высотным отметкам.

Радиусы вертикальных кривых определяют по результатам нивелирования с одинаковым шагом, используя уравнение вертикальных кривых или зависимости, связывающие элементы вертикальных кривых с их радиусом и уклонами:

; ; ,

где х — шаг нивелирования; у — превышение при заложении х ; D i  — приращение уклона; К — длина кривой; Т — тангенс.

2.3.4. Контрольные промеры ширины проезжей части и земляного полотна делают выборочно в местах видимых сужений или y ширений, регистрируя при этом тип и ширину укрепления обочин, состояние кромок проезжей части и обочин. Результаты промеров заносят в линейный график дороги. Расстояние видимости измеряют дальномером.

2.3.5. Ровность поверхности дорожных покрытий измеряют толчкомером, прибором ПКРС или трехметровой рейкой (на отдельных коротких участках дороги). Обработку результатов измерений ведут в табличной форме (табл. 2.1).

Таблица 2.1

Итоговым документом должен быть линейный график ровности дорожного покрытия, в который систематически вносятся коррективы по мере проведения мероприятий, улучшающих ровность покрытия, и изменения ровности под воздействием движения и природных факторов (рис. 2.6).

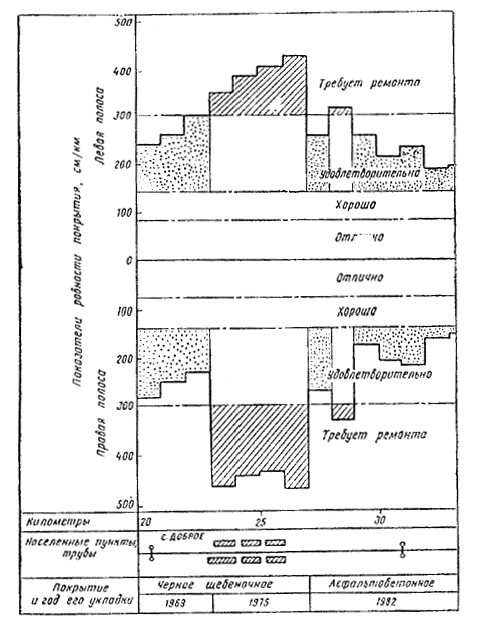

Рис. 2.6. Линейный график ровности

2.3.6. Скользкость дорожных покрытий допускается измерять динамометрическим прицепом ПКРС-2, а также нормативным прибором ППК-МАДИ, имеющим надежную корреляцию с показаниями динамометрического прицепа. Применяемые приборы должны предварительно пройти тарировку с базовыми приборами, имеющимися в МАДИ и Союздорнии.

Результаты измерений используют для составления линейного графика коэффициентов сцепления (рис. 2.7).

Рис. 2.7. Линейный график коэффициентов сцепления

2.4. Оценка параметров пересечений

2.4.1. Степень опасности пересечений определяют, используя статистические данные о дорожно-транспортных происшествиях (ДТП). Если на пересечении за 10 лет зарегистрировано более трех ДТП, то это, как правило, означает, что планировка и расположение пересечения на дороге неудачны. Точную причину устанавливают на основе анализа ДТП, расстояний видимости, траекторий и интенсивностей движения автомобилей.

Относительную опасность пересечений оценивают коэффициентом по формуле:

,

где G ¾ среднее количество ДТП в год за период не менее 5 лет, N₁ и N₂ ¾ суточные среднегодовые интенсивности движения на пересекающихся дорогах.

При К_а < 8 пересечение считается малоопасным, при К_а > 8 необходимы мероприятия по повышению безопасности движения. Такие пересечения подлежат детальной оценке со сбором и анализом данных о ДТП, интенсивностях и составе движения, характеристиках планировки, состоянии проезжей части обеих сторон, всех съездов и расстояний видимости.

2.4.2. Расстояния боковой видимости на пересечении сравнивают с расчетными, которые определяют с учетом скоростей движения на пересекающихся дорогах, продолжительности ориентирования водителя и времени его реакции

,

где v ¾ скорость движения, рассчитанная по данным наблюдений для обеспеченности 95 %; t _ор  — продолжительность ориентирования водителя; t _р ¾ время реакции водителя, равное 1,5 с; К_э ¾ характеристика эксплуатационного состояния тормозной системы автомобиля (принимается не менее 1,4); j ¾ коэффициент продольного сцепления; i  — продольный уклон ( при спуске — с минусом); D — расстояние от остановившегося автомобиля до кромки проезжей части пересекаемой дороги: D = 5 м.

Продолжительность ориентирования рассчитывают с учетом местных условий движения:

t _ор = t_o (1 + K₁ + К₂ + К₃ ),

где t_o  — наименьшая продолжительность ориентирования в оптимальных условиях (для автомобильных дорог t_o = 1,4 с, для населенных пунктов 1,8 с); К₁  — коэффициент, учитывающий наличие стоящих на обочинах пересекаемой дороги антомобилей (если остановка или стоянка автомобилей в пределах пересечений разрешена, К₁ = 0,32; при запрещении остановки К₁ = 0); К₂ — коэффициент, учитывающий плотность движения на пересекаемой дороге:

К₃  — коэффициент, учитывающий интенсивность движения на дороге, с которой определяется расстояние боковой видимости:

2.4.3. На пересечениях в одном уровне большое влияние на безопасность движения оказывает угол пересечения дорог, который измеряют в точке пересечения осей или кромок проезжей части дорог. При углах, больших 110° и меньших 45°, необходимо за счет канализирования движения обеспечить оптимальный угол пересечения транспортных потоков.

2.4.4. При оценке планировки пересечения измеряют радиусы съездов, определяют состояние покрытия, кромки проезжей части и обочин, наличие переходно-скоростных полос, а в случае их отсутствия возможность устройства.

Пересечение становится опасным при радиусе съезда менее 10 м. Радиус съезда следует измерять по траектории движения автомобилей на покрытии съезда, поскольку эффективный радиус съезда может уменьшиться из-за разрушения кромки проезжей части, выбоин и ям на покрытии.
