РД 34.15.027-93, часть 19
- часть 1
- часть 2
- часть 3
- часть 4
- часть 5
- часть 6
- часть 7
- часть 8
- часть 9
- часть 10
- часть 11
- часть 12
- часть 13
- часть 14
- часть 15
- часть 16
- часть 17
- часть 18
- часть 19
- часть 20
- часть 21
Приложение 19
(рекомендуемое)
Формы технической документации на сварочные работы
19.1. Содержание протокола заседания аттестационной комиссии по аттестации технологии сварки.
19.2. Перечень трубопроводов, подлежащих сдаче заказчику после окончания монтажа (ремонта) (пример).
19.3. Сведения о сварных соединениях и результатах их контроля.
19.4. Схема расположения сварных стыков трубопровода (пример).
19.5. Сводная таблица сварных стыков.
19.6. Сварочный формуляр фронтового экрана котла (пример).
19.7. Сведения о сварщиках.
19.8. Акт на проверку сварочно-технологических свойств электродов.
19.9. Акт на проверку соответствия присадочного материала марочному составу.
19.10. Акт на сварку контрольного стыка.
19.11. Акт на вырезку производственных сварных стыков.
19.12. Акт на проверку визуальным контролем и измерением размеров шва сварных стыков.
19.13. Наряд-заказ на испытание образцов сварных стыков.
19.14. Протокол механических испытаний образцов сварных соединений.
19.15. Протокол металлографических исследований образцов сварных соединений.
19.16. Заключение по ультразвуковому контролю качества сварных соединений.
19.17. Заключение по радиографированию сварных соединений.
19.18. Протокол стилоскопирования деталей и металла шва.
19.19. Протокол измерения твердости металла шва.
19.20. Журнал термообработки сварных стыков.
19.21. Акт на проверку сварных соединений путем прогонки металлического шара.
Приложение 19.1
Содержание протокола заседания аттестационной комиссии
по производственной аттестации технологии сварки
Наименование предприятия-изготовителя (завода, монтажной, ремонтной организации) и адрес.
Дата проведения аттестации.
1. Причина проведения производственной аттестации технологии сварки (в соответствии с п.3.5.7 РД).
2. Характеристика аттестуемых производственных сварных соединений.
2.1. Наименование изделия и их шифр.
2.2. Перечень аттестуемых групп однотипных сварных соединений с указанием для каждой группы:
1) названия и номера чертежа изделия;
2) марки стали и размеров труб (диаметра и толщины стенки);
3) наименования и шифра производственно-технологической документации (ПТД), по которой выполняются аттестуемые сварные соединения.
3. Характеристики контрольных сварных соединений.
3.1. Чертежи или эскизы контрольных сварных соединений для каждой аттестуемой группы однотипных производственных сварных соединений (дается в виде приложения к протоколу).
3.2. Наименование и шифр ПТД, по которой выполнялось каждое контрольное сварное соединение.
3.3 Способ сварки.
3.4. Положение стыка при сварке (вертикальный неповоротный стык, вертикальный поворотный, горизонтальный).
3.5. Схемы вырезки образцов из контрольных сварных соединений с указанием назначения и типов образцов со ссылкой на соответствующие стандарты или с эскизами образцов со всеми необходимыми размерами (дается в виде приложения к протоколу).
3.6. Перечень ПТД, по которой проводилась проверка контрольных сварных соединений и образцов, вырезанных из этих соединений.
4. Результаты проверки контрольных сварных соединений и образцов, вырезанных из этих соединений (приводятся результаты всех испытаний, предусмотренных программой аттестации, и дается оценка каждого испытания в соответствии с нормами РД 34 15.027-93).
5. Общая оценка результатов аттестации технологии сварки.
6. Перечень мероприятий, вытекающих из результатов контроля (при его неудовлетворительных результатах), и результаты повторных испытаний.
7. Общая характеристика качества производственных сварных соединений, выполняемых по аттестуемой технологии (в случае, если эта технология ранее применялась на данном предприятии).
8. Протокол подписывают председатель и члены аттестационной комиссии с указанием их фамилий и должностей; проставляется дата составления протокола и ставится печать предприятия.
Приложение 19.2
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Перечень трубопроводов, подлежащих сдаче заказчику
после окончания монтажа (ремонта) (пример)
Согласовано Утверждаю
________________________ ____________________________
Главный инженер ТЭС Главный инженер монтажного (ремонтного) участка
_______________ (фамилия, инициалы) _________________ (фамилия, инициалы)
(подпись) (подпись)
" __ " __________ 19 _______ г. " __ " __________ 19 _______ г.
|
Наименование |
Среда |
Параметры |
Труба |
Категория |
Номер |
||
|
трубопровода и номер чертежа |
|
давление,
МПа (кгс/см |
темпе- ратура, °С |
диаметр и тол- щина, мм
|
марка стали |
трубо- провода |
схемы |
|
Паропровод острого пара от котла к стопорному клапану и предохранительным клапанам, черт. N ___
|
Пар |
14 (140) |
570 |
273 |
12Х1МФ |
Iв |
1 |
|
Паропровод острого пара от стопорного клапана к турбине, черт. N ___
|
Пар |
14 (140) |
570 |
325 |
15Х1М1Ф |
Iв |
4 |
|
Питательный трубопровод от питательных насосов до котла, черт. N ___
|
Вода |
21 (210) |
230 |
133
194
273 325 |
20 |
Iг |
6 |
|
Газопровод от ГРП до первой задвижки (под землей), черт. N ___
|
Природ- ный газ |
0,3 (3) |
- |
426 |
15ГС |
- |
25 |
36
Приложение 19.3
Электростанция _______________________
Энергоблок (котел, турбина) N ____________________________________
Монтирующая (ремонтная) организация __________________________________
Сведения о сварных соединениях и результатах их контроля
|
Изде- лие (узел) и N схемы |
Дата про- ве- де- ния |
Номер стыка по схе- ме |
Марка стали, диа- метр и тол- |
Способ и темпе- ратура подо- |
Способ сварки и тип стыка |
Присадочный материал |
Фами- лия, ини- циа- лы |
Визу- аль- ный конт- роль |
Способ и режим термо- обра- |
Твер- дость метал- ла шва, |
|
|
(фор- му- ляра) |
свар- ки |
или фор- му- ляру |
- щина стенки труб |
- грева стыка |
(пово- ротный, непово- ротный, горизон- таль- ный) |
марка, диа- метр |
номер партии и серти- фиката
|
свар- щика, клей- мо |
свар- ного соеди- нения, номер, дата акта |
- ботки |
НВ
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
УЗД |
Радиографирование |
Стилоскопирование |
Механические испытания |
Металлографические исследования |
|||
|
оценка, баллы |
номер и дата заключения |
оценка, баллы |
номер и дата заключения |
тип металла шва |
номер и дата протокола |
Номер и дата протокола |
|
|
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Главный инженер монтажного (ремонтного) участка __________ (фамилия, инициалы)
(подпись)
Руководитель сварочных работ _________________ (фамилия, инициалы)
(подпись)

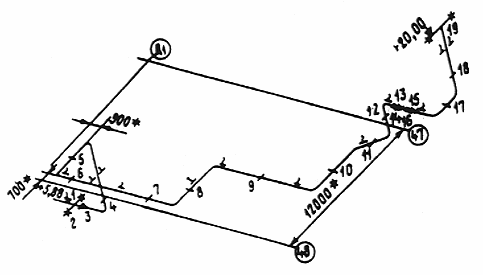

Приложение 19.4
Схема расположения сварных стыков трубопроводов (пример)
Схема N ____________
Параметры
среды: Р
=16,1
МПа (161 кгс/см
),
Т=
345°С
Трубы диаметром ______________ мм, толщиной стенки _______________________ мм
Сталь марки _______
|
Расстояние между стыками |
Марка стали, номер плавки и номер трубы |
|
|
номер стыка |
расстояние, мм
|
|
|
1-2 |
|
|
|
2-3 |
|
|
|
. . . |
|
|
|
18-19 |
|
|
|
Монтажная (ремонтная) организация |
Электростанция
|
|||
|
|
|
|
Энергоблок N ___________________ (тип)
|
|
|
Должность |
Фамилия, инициалы |
Подпись |
Котел N _________________________ (тип)
|
|
|
|
|
|
Турбина N _______________________ (тип)
|
|
|
Главный инженер |
|
|
Представитель дирекции |
|
|
|
|
|
фамилия, инициалы
|
подпись |
|
Прораб по монтажу (ремонту)
|
|
|
|
|
|
Руководитель сварочных работ
|
|
|
|
|
Схема выполнена на основании _______________________________________________
(номер чертежа и наименование
__________________________________________________________________________
проектной организации)
Приложение 19.5
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Сводная таблица сварных стыков
К схеме расположения сварных стыков трубопровода N ___________________________
К сварочному формуляру N __________________________________________________
|
N п/п |
Наименование узла |
Соединяемые трубы |
Данные по сварке монтажных (ремонтных) стыков (по рабочим чертежам) |
Данные по дополнительно заваренным стыкам |
|||
|
|
|
диаметр и толщина, мм |
марка стали |
количество стыков |
номер стыка |
количество стыков |
номер стыка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
" __ " _______ 19 ___ г. Руководитель
сварочных работ _______________
(подпись) (фамилия,
инициалы)

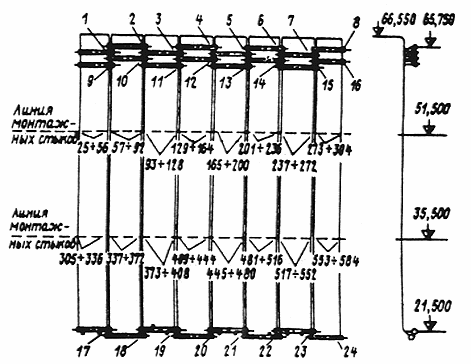

Приложение 19.6
Сварочный формуляр фронтового экрана котла (пример)
|
Монтажная организация |
Электростанция |
||||
|
Должность |
Фамилия, инициалы
|
Подпись |
Энергоблок N ________________ |
||
|
Главный инженер |
|
|
Представитель дирекции
|
Фамилия, инициалы |
Подпись |
|
Прораб по монтажу
|
|
|
|
|
|
|
Руководитель сварочных работ
|
|
|
|
|
|
Настоящий формуляр выполнен на основании
__________________________________________________________________________
(номер чертежа, наименование проектной организации)
Приложение 19.7
Электростанция _______________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
Сведения о сварщиках
К схеме расположения сварных стыков трубопровода N __________________________
К сварочному формуляру N __________________________________________________
|
Фамилия, имя, отчество |
Клеймо |
Номер и срок действия удостоверения
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Руководитель сварочных работ _______________________ (фамилия, инициалы)
(подпись)
" ___ " _________ 19 ___ г.
Приложение 19.8
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Акт N _____
на проверку сварочно-технологических свойств электродов
" ___ " _________ 19 ___ г.
Мы, нижеподписавшиеся, руководитель сварочных работ ____________________
_____________________ и дипломированный сварщик ___________________________
(фамилия, инициалы)
_______________________________________________ составили настоящий акт в том,
(фамилия, инициалы)
что нами произведена проверка сварочно-технологических свойств электродов марки ____________________________________________ диаметром ________________ мм, партии N ________________. Сварочно-технологические свойства электродов проверялись путем: сварки в потолочном положении таврового соединения пластин (погонов) толщиной __________ мм из стали марки ________; сварки вертикального неповоротного стыка труб (потолочного участка труб) диаметром ___________ мм при толщине стенки _____________ мм из стали марки _________
(ненужное зачеркнуть).
Электроды по сварочно-технологическим свойствам в соответствии с требованиями ГОСТ 9466-75 признаны годными для сварки ответственных изделий.
Подписи:
Приложение 19.9
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Акт N _____
на проверку соответствия присадочного материала марочному составу
" ___ " _________ 19 ___ г.
Мы, нижеподписавшиеся, руководитель сварочных работ ____________________
_____________________, стилоскопист ________________________________________
(фамилия, инициалы) (фамилия, инициалы)
и дипломированный сварщик _________________________________________________
(фамилия, инициалы)
составили настоящий акт в том, что нами произведена проверка соответствия марочному составу наплавленного металла электродов марки ___________________, партии N _____________, сварочной проволоки марки __________, плавки N ________ ___________________ (ненужное зачеркнуть) путем стилоскопирования.
Результаты стилоскопирования показали следующее:
Наплавленный металл, сварочная проволока (ненужное зачеркнуть) относится к типу ______________________, марке _________________________________________
Подписи:
Приложение 19.10
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Акт N _____
на сварку контрольного стыка
" ___ " _________ 19 ___ г.
Мы, нижеподписавшиеся, мастер (ИТР) монтажного (ремонтного) участка____________________________________
(фамилия, инициалы)
и представитель заказчика (дирекции
электростанции) ____________________________________________________________
(фамилия, инициалы)
составили настоящий акт в том, что сварщик (и) _________________________________
(фамилия, инициалы)
клеймо N _____________________ сварил (и) контрольный стык труб диаметром ___________ мм с толщиной стенки ___________ мм из стали марки __________________________________________________________________________
Стык собран __________________________________________________________
__________________________________________________________________________
(с кольцом, без кольца, зазор, форма разделки кромок)
Сварка стыка производилась __________ способом в ________________________
____________________ положении без поворота электродами (проволокой) марки _______________ диаметром ________ мм, партии N _____________________________
с предварительным и сопутствующим подогревом до температуры _________°С.
Корень шва выполнен ____________ сваркой электродами (проволокой) марки _________________.
После сварки контрольный стык подвергался термообработке по режиму: нагрев до температуры ________________°С, выдержка ________ ч, охлаждение со скоростью ________________°С/мин. до температуры _______°С, стык заклеймен _____.
Подписи:
Приложение 19.11
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Акт N _____
на вырезку производственных сварных стыков
" ___ " _________ 19 ___ г.
Мы, нижеподписавшиеся, мастер (ИТР) монтажного (ремонтного) участка _____________________________________________ и представитель заказчика
(фамилия, инициалы)
(представитель дирекции электростанции) ______________________________________
(фамилия, инициалы)
составили настоящий акт в том, что в нашем присутствии вырезано _________________
производственных стыков N _______________________________ по схеме (формуляру)
N _______________________, труб диаметром ________________________ мм с толщиной стенки ______________ мм из
(наименование изделия, узла)
стали марки _____________________ котла N _____________________, блока N ____________, ряда N ___________, которые сварил (и) сварщик (и) ________________________________ клейма N ____________________.
(фамилия, инициалы)
Сварка стыков производилась __________ способом в _______________________
положении без поворота присадочным материалом __________________________ марки _______________ диаметром ________ мм, партии N _______________________
Стыки заклеймены _________________.
Подписи:
Приложение 19.12
Электростанция ____________________________________________________________
Энергоблок (котел, турбина) N ________________________________________________
Монтажная (ремонтная) организация __________________________________________
Акт N _____
на визуальный контроль и измерение размеров шва сварных стыков
" ___ " _________ 199 ___ г.
Мы, нижеподписавшиеся, мастер (ИТР) монтажного (ремонтного) участка_______________________________ и
(фамилия, инициалы)
представитель дирекции электростанции
___________________ составили настоящий акт в том, что нами произведены визуальный
(фамилия, инициалы)
контроль и измерение размеров швов стыков труб __________________ из стали марки
(наименование узла)
_____________ диаметром _____________________ мм при толщине стенки ___________ мм, которые сварил (и) сварщик (и) ________________________________
(фамилия, инициалы)
клеймо N ____________________,
В результате визуального контроля и измерения установлено:
1. Стыки N __________________ подлежат исправлению путем _______________
ввиду наличия дефектов _________________.
2. Остальные стыки по результатам визуального контроля признаны годными.
Примечание. После устранения дефектов эти стыки должны быть вторично проверены с составлением повторного акта.
Подписи:
Приложение 19.13
Электростанция _______________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
Наряд-заказ
на испытание образцов сварных стыков
" ___ " __________ 199 ___ г.
В лабораторию сварки и испытания металлов ______________________________________
(треста, управления)
от _____________________________________________________________________
[номер или наименование монтажного (ремонтного) участка, треста]
|
Трубо- провод или узел |
Диаметр и толщина стенки, мм
|
Марка стали |
Вид стыка (конт- рольный или производ- ственный) |
Вид сварки |
Марка приса- дочного мате- риала |
Режим термо- обра- ботки |
Вид испы- тания |
Коли- чество образ- цов |
Марки- ровка образ- ца |
Фамилия, инициалы сварщика |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Главный инженер монтажного (ремонтного) участка _________________________________ (фамилия, инициалы)
(подпись)
Руководитель сварочных работ _______________ (фамилия, инициалы)
(подпись)
Приложение 19.14
Штамп лаборатории
Электростанция ____________________________________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
Протокол N _________
механических испытаний образцов сварных соединений от " __ "_________ 199 ___ г.
Образцы получены по наряду-заказу N _______ от " __ "__________ 199 ___ г.
Результаты
|
Трубо- провод, узел |
Диаметр и толщина стенки, мм |
Марка стали |
Марки- ровка образца |
Места разрушения и виды дефектов в изломе образца
|
Временное
сопротивление разрыву, МПа (кгс/мм |
Угол изгиба, град., или просвет при сплющи- вании, мм |
Ударная
вязкость, Дж/см |
Фамилия, инициалы сварщика |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Начальник лаборатории ____________________ (фамилия, инициалы)
(подпись)
Испытание провел ______________ (фамилия, инициалы)
(подпись)
Приложение 19.15
Штамп лаборатории
Электростанция _______________________________________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
Протокол N _________
металлографических исследований образцов сварных соединений
от " __ " __________________________________ 199___ г.
Образцы получены по наряду-заказу N _______ от " __ "__________ 199 ___ г.
Результаты
|
Трубопровод, узел |
Диаметр и толщина стыкуемых труб или элементов, мм |
Марка стали |
Маркировка образца |
Макро- исследование (описание и оценка) |
Микро- исследование (описание и оценка) |
Фамилия, инициалы сварщика |
Оценка качества сварки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Начальник лаборатории ____________________ (фамилия, инициалы)
(подпись)
Исследование провел ______________ (фамилия, инициалы)
(подпись)
Приложение 19.16
Электростанция _______________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
" __ " ____ 199 ___ г.
Заключение N ________
по ультразвуковому контролю сварных соединений
Проверка качества ________________________________________ сварных соединений
(стыковых, угловых)
__________________________________________________________________________
(наименование трубопровода, узла)
по схеме (формуляру) N ___________________________ проводилась в соответствии с
__________________________________________________________________________
(наименование НТД)
ультразвуковым дефектоскопом типа __________________________________________,
рабочая частота _________________ МГц, угол призмы искателя ___________________
____________________________
Результаты
|
Номер стыка по схеме или формуляру |
Диаметр и толщина стыкуемых труб или элементов, мм |
Описание обнаруженных дефектов |
Наибольшие допустимые размеры эквивалентного дефекта, мм |
Оценка результатов контроля, баллы |
Номер записи в журнале УЗК |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мастер по контролю _____________ (фамилия, инициалы)
(подпись)
Контроль провел _______________ (фамилия, инициалы)
(подпись)
Приложение 19.17
Электростанция _______________________
Энергоблок (котел, турбина) N ____________________________________
Монтажная (ремонтная) организация __________________________________
" __ " ____ 199 ___ г.
Заключение N ________
по радиографированию сварных соединений
Контроль качества сварных соединений ________________________________________
__________________________________________________________________________
