Рис. 4.3.1. Сопроводительный ярлык к перфоленте. Лицевая сторона.

Рис. 4.3.2. Сопроводительный ярлык к перфоленте. Обратная сторона.

4.19. Нажатием кнопок и переключением тумблеров на электронном измерителе пройденного пути задается местоположение начала обследуемого участка дороги, длина окружности мерного колеса, шаг формирования меток пути, местоположение точки, при подходе к которой должен быть выдан звуковой сигнал. Если местоположение конечной точки участка не известно и должно быть установлено в процессе измерений, тогда на блоке УИПП задается такой отсчет, чтобы звуковой сигнал получить заранее, иметь возможность выбора конечной точки и не допускать превышения максимальной длины участка дороги, то есть 10 км.

4.20. После набора служебной информации, режим работы основного пульта переводится в состояние "Измерение" и начинается движение по обследуемому участку дороги.

4.21. При проезде начальной точки участка дороги на блоке БНСИ набирается код 15, что является признаком начала участка, нажимается кнопка "Счет" на электронном измерителе пройденного пути, а также кнопка "Отметка" на блоке каротажных регистраторов.

4.22. В процессе обследований оператор контролирует работу аппаратуры, следит за ситуацией на дороге, регистрирует характерные точки (границы участка, трубы, мосты, километровые знаки и т.д.) в соответствии с кодификатором (см. табл. 4.2). При проезде характерной точки оператор правой рукой набирает код характеристики на клавишном наборном поле, а левой нажимает на кнопку "Отметка" на блоке регистратора.

4.23. Характерная точка "Начало кривой" фиксируется за 10 - 20 м до начала закругления в плане, а точки "Конец кривой", ¾ через 10 - 20 м после проезда закругления.

4.24. Если при движении обнаруживается сбой в работе аппаратуры, отмечается тип характерности "Остановка", передвижная лаборатория останавливается, выясняется и ликвидируется причина сбоя. После начала движения вновь пробивается код характерности "Остановка". Таким образом, тип характерности "Остановка" является признаком сбоя в работе аппаратуры. В дальнейшем, при обработке носителей информации, участок записи между двумя однотипными характерными точками с признаком характерности "Остановка" считается недействительным и осредняется по показаниям на смежных участках.

Таблица 4.2

Кодификатор характерных точек

Остановка может быть вызвана также неисправностью автомобиля или другими причинами. В любом случае, при обработке перфолент на ЭВМ производится исправление показаний на участке с признаками характерности "Остановка".

4.25. При выездах на смежную полосу движения или обочину, вызванных каким-либо препятствием на дороге, участок объезда выделяется характерными точками "Начало объезда", "Конец объезда".

4.26. Избежать зашкаливания показаний по углу поворота при проезде нескольких кривых в плане, направленных в одну сторону, можно, смещая местоположение нуля гироскопического датчика курса. Для сброса показаний нажимается правая или левая кнопка "Установка нуля" на панели блока регистраторов. Непосредственно перед сбросом фиксируется характерная точка "Начало сброса", а после его окончания ¾ точка "Конец сброса".

4.27. При проезде последней точки участка набирается код 16, являющийся признаком конца, производится выключение счета на электронном измерителе пройденного пути, нажимается кнопка "Отметка" для нанесения признака конца участка на диаграммных лентах. Передвижная лаборатория проезжает еще 20 - 50 м, разворачивается и останавливается. Измеряется магнитный азимут по буссоли в точке "Конец участка" в обратном направлении.

Заполняется следующая строка в сопроводительном ярлыке для измерений, которые будут произведены при движении по участку дороги в обратном направлении.

Нажимается кнопка "Код зоны", производится холостой прогон перфоленты на 15 - 25 см. Основной пульт переводится в режим "Служб". Нажимается кнопка "Код зоны". Осуществляется запись на перфоленту служебной информации, указанной в 1 - 51 графах соответствующей строки сопроводительного языка. Основной пульт переводится в режим "Измерение". Нажимается кнопка "Реверс" на электронном блоке измерения пройденного пути. Производится движение лаборатории в обратном направлении.

4.28. Измерения при движении в обратном направлении по участку дороги выполняются также, как и в прямом. По окончании измерений лаборатория переезжает к началу следующего участка дороги и цикл измерений повторяется.

4.29. Ограничение, накладываемое на длину обследуемого участка дороги за один цикл, связано с требованием проведения измерений в прямом и обратном направлениях при одной и той же юстировке гироскопического датчика крена. При длительных измерениях, от ударов подвески автомобиля и вибрации юстировка может быть нарушена. Кроме того, на участках большого протяжения возникают искажения в измеренных углах поворота трассы дороги, обусловленные влиянием вращения земли на показания гироскопического датчика.

4.30. При поступлении перфолент с данными измерений в Вычислительный центр, проверяется комплектность материалов, наличие сопроводительных ярлыков, физическое состояние носителей информации, наличие необходимых реквизитов. Поступившие материалы регистрируются в Журнале входных документов и передаются на обработку. Выходные таблицы, получаемые в результате обработки,

Таблица 4.3

Элементы плана трассы

Таблица 4.4

Элементы продольного профиля

Таблица 4.5

Видимость

Таблица 4.6

Поперечные уклоны

4.31. Печать выходных таблиц сопровождается указанием полного наименования дороги, местоположения обследованного участка, даты проведения измерений, полосы и направления движения. В таблицах 4.3 - 4.6 в графе "Тип" указывается характер элемента дороги (прямой участок, круговая или переходная кривые). В графе "Величина" печатается значение радиуса круговой кривой в м, или параметр переходной кривой (клотоиды). Видимость рассчитывается для прямого и обратного направлений движения в точках через 20 м. При этом на печать выводятся только те точки дороги, в которых расстояние видимости меньше 700 м.

4.32. Оценка поперечных уклонов покрытия производится по полосам движения. В выходной таблице данные представляются по участкам, на которых величина поперечного уклона изменяется не более, чем на величину строительного допуска, т.е. ± 10 %.

ПРИЛОЖЕНИЕ 3

МЕТОДЫ И ПРИБОРЫ ИЗМЕРЕНИЯ РОВНОСТИ И СЦЕПНЫХ .СВОЙСТВ ДОРОЖНОГО ПОКРЫТИЯ

1. Общие положения

1.1. При оценке ровности и сцепных свойств дорожных покрытий применяют сплошной или выборочный контроль. Сплошной контроль предназначен для обследования участков дорог протяжением более 1 км, выборочный ¾ менее 1 км.

Выборочный контроль ровности и сцепных свойств покрытия осуществляют также при обследовании опасных участков дорог, выяснении причин дорожно-транспортных происшествий и т.д.

1.2. При сплошном контроле ровности оценивают с помощью передвижной установки ПКРС-2У (лаборатория КП-511 или КП-514) а также толчкомера ТХК-2 или ТЭД-2, устанавливаемого в автомобиле-лаборатории.

1.3. Ровность покрытия лабораторией КП-511 или толчкомерами определяют проездом установки по каждой полосе движения со скоростью 50 км/ч с допустимым отклонением ± 2 км/ч. При этом показатель ровности регистрируется в см/км.

1.4. При измерении ровности толчкомером любого типа, эксплуатационное состояние автомобиля должно соответствовать требованиям его технического паспорта: давление в шинах, состояние рессор и амортизаторов, допуск люфтов в пальцах и серьгах рессор. Показание спидометра автомобиля должно соответствовать фактической скорости движения.

1.5. Выборочный контроль ровности осуществляют на захватках (участках) длиной 300 м на обследуемом километре дороги путем измерения просветов под 3-х метровой рейкой. Захватки выбирают на самых неблагоприятных по ровности участках, установленных визуальным осмотром.

В процессе измерения рейку укладывают в продольном направлении через каждые 30 м ив поперечнике производят измерения: на оси и по крайним полосам наката.

Согласно инструкции по эксплуатации рейки просветы под рейкой измеряют в 5 точках, расположенных на расстоянии 0,5 м.

1.6. Сплошной контроль сцепных свойств дорожных покрытий осуществляют с помощью передвижной установки ПКРС-2У (лаборатория КП-511 или КП-514) или других приборов, показания которых должны быть приведены к показаниям ПКРС-2У. Коэффициент сцепления измеряют при скорости автомобиля-лаборатории 60 км/ч путей полного затормаживания измерительного колеса на мокром покрытии с шиной без протектора. В момент измерения толщина водной пленки на покрытии должна быть не менее 1 мм.

Измерения производят по левой полосе наката каждой полосы движения. Количество измерений на километр зависит от однородности поверхности покрытия и колеблется от 2 до 6.

1.7. Выборочный контроль отцепных свойств покрытия осуществляют переносным прибором ППК-2 на мокром покрытии.

1.8. Сплошной контроль ровности и сцепных свойств покрытий производят при первичных и повторных ежегодных обследованиях и оценке состояния дорог.

Выборочный контроль производят на участках ремонта. Его выполняют дважды: до ремонта и после ремонта.

2. Лаборатория контроля ровности и коэффициента сцепления дорожных покрытия КП-511

2.1. Назначение и устройство лаборатории КП-511

2.1.1. Лаборатория КП-511 предназначена для измерения ровности и коэффициента сцепления поверхности покрытий автомобильных дорог как вновь построенных, так и находящихся в эксплуатации и может быть использована дорожными проектными, строительными и эксплуатационными организациями при решении задач по определению технико-эксплуатационного состояния автомобильных дорог.

2.1.2. Лаборатория КП-511 является модернизированным вариантом передвижной лаборатории ПКРС-2.

2.1.3. Лаборатория КП-511 оборудуется на базе (шасси) автомобилей типа ЕрАЗ, УАЗ или РАФ и укомплектовывается одноколесным динамометрическим прицепом.

Базовый автомобиль разбит на три отсека: отсек водителя, отсек операторов, рабочий отсек (рис. 2.1). В отсеке оператора установлены пульт управления измерениями и каротажный регистратор Н381 для записи на диаграммную ленту сигналов о показателях ровности и сцепления дорожных покрытий; система управления интенсивностью увлажнения покрытия и система управления и блокирования колеса динамометрического прицепа. В рабочем отсеке расположены бак для воды объемом не менее 300 л , предназначенный для увлажнения покрытия при определении коэффициента сцепления; шкафчики для хранения инструмента и тарировочных приспособлений; аккумуляторная батарея (источник питания измерительных приборов и оборудования лаборатории).

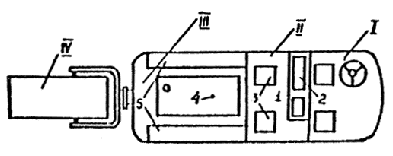

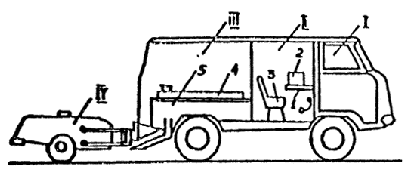

Передвижная лаборатория КП-511

Рис. 2.1

1 ¾ отсек водителя; II ¾ операторский отсек; III ¾ рабочий отсек; IV ¾ динамометрический прицеп;

1. Рабочий стол оператора;

2. Пульт управления;

3. Сидения операторов;

4. Бак для воды;

5. Шкафы для инструментов.

В динамометрическом одноколесном прицепе с параллелограммной подвеской колеса установлены тормозные и амортизационные устройства, индуктивный преобразователь измерения тормозного усилия.

2.2. Технические характеристики лаборатории КП-511

2.2.1. Пределы измерения ровности: 0 - 2000 см/км.

2.2.2. Пределы измерения коэффициента сцепления: 0 - 1.

2.2.3. Относительная погрешность измерения ровности по записи на диаграммной ленте не более 2,5 от конечного значения диапазона измерений при нормальных условиях применения измерительной аппаратуры.

2.3.4. Предельная относительная погрешность измерения ровности по записи на диаграммной ленте не более 5 % от конечного значения диапазона измерений при рабочих условиях применения измерительной аппаратуры.

2.2.5. Абсолютное значение допустимой погрешности измерения коэффициента сцепления по записи на диаграммной ленте не более ± 0,03 значения измеряемой величины установленного предела измерения при нормальных условиях и ± 0,04 значения измеряемой величины при рабочих условиях.

Примечание. Нормальные условия характеризуются нормальной областью значения влияющих величин, характеризующих климатические воздействия и электропитание средств измерений: температура окружающего воздуха (20 ± 5 ° С), относительная влажность (65 ± 15 %), атмосферное давление (100 ± 4 кПа), напряжение питающей сети (12 ± 1В). Рабочие условия характеризуются рабочей областью значений, величин, характеризующих климатические, механические и электрические воздействия на измеряющие устройства.

2.3. Подготовка лаборатории КП-511 к работе

2.3.1. Подготовка лаборатории КП-511 к работе заключается в проверке ряда узлов, приборов и оборудования, тарировке измерительного канала ровности и тарировке измерительного канала коэффициента сцепления.

2.3.2. При проверке узлов и деталей проверяется уровень напряжения источника питания (аккумуляторной батареи), надежность штепельных разъемов, осматриваются бронешланги сети питания динамометрического прицепа, проверяется работа гидравлической системы торможения прицепа и система увлажнения покрытия.

Напряжение источника питания (аккумуляторной батареи) должно быть равным 12 ± 0,5 В под нагрузкой номинального значения. При включении измерительного канала сцепления отклонение стрелки индикатора ИП должно быть равным 3 делениям.

2.3.3. Перед тарировкой измерительных каналов ровности и сцепления аппаратура лаборатории КП-511 должна находиться во включенном состоянии не менее 15 мин.

2.3.4. Тарировка измерительных каналов ровности и сцепления должна выполняться согласно инструкции по эксплуатации лаборатории КП-511.

2.4. Проведение измерений

2.4.1. Ровность покрытий оценивается путем проезда автомобиля-лаборатории КП-511 по каждой полосе движения автомобильной дороги со скоростью 50 км/ч и регистрации толчков с помощью тахометра на диаграммную ленту самописца.

2.4.2. Единицей измерения ровности является суммарное перемещение измерительного колеса в вертикальной плоскости относительно корпуса прицепа на единицу длины по протяжению дороги (см/км).

2.4.3. Экипаж лаборатории состоит из 2-х операторов и водителя.

2.4.4. Порядок выполнения операций при оценке ровности:

¾ за 15 минут до начала измерений включить питающий усилитель аппаратуры;

¾ на диаграммной ленте самописца произвести запись нулевой линии, название обследуемой дороги (участка), направление измерения, начальный километр, вид и режим измерения;

¾ за 500 м до начала участка измерений включить проблесковые маячки, фары дальнего света автомобиля, табло "измерение", лентопротяжный механизм с требуемым масштабом записи и тумблер "ровность", водитель набирает необходимую при измерении скорость;

¾ заданная скорость измерения поддерживается постоянной;

¾ при проезде километровых знаков или характерных точек, делают привязочные отметки на ленте с помощью специальной кнопки "отметка глубины". Карандашом записываются номера километровых знаков и названия характерных точек;

¾ по окончании участка измерений, лаборатория должна проследовать не менее 500 м, развернуться и приступить к измерению другой полосы движения в той же последовательности;

¾ измерения проводят по левой стороне наката каждой полосы движения.

2.4.5. Измерение сцепления покрытий проводят в режиме скольжения полностью заблокированного колеса прицепного устройства по увлажненной поверхности покрытия. Колесо блокируется нажатием на тормозную педаль в отдельных точках дороги.

2.4.6. Непосредственно перед каждым измерением коэффициента сцепления дорожное покрытие должно быть искусственно увлажнено путем открытия заслонки системы принудительного нормированного полива, при этом расход воды должен быть таким, чтобы обеспечить на покрытии расчетную пленку воды толщиной 1 мм. (Под "расчетной пленкой" следует понимать условную величину, являющуюся отношением расхода воды к площади увлажнения).

При проведении измерений коэффициента сцепления необходимо фиксировать температуру воздуха и получаемые величины приводить к расчетной температуре + 20 °С путем введения поправки, данной в табл. 2.1.

Таблица 2.1

2.4.7. При измерении величины коэффициента сцепления на большом протяжении проводят не менее 3-х измерений на 1 км полосы движения.

2.4.8. Порядок выполнения операций при измерении величин коэффициентов сцепления аналогичен последовательности измерений ровности, изложенной в п. 2.4.4 при включенном тумблере "сцепление". Различия состоят в том, что лентопротяжный, механизм с требуемым масштабом включается за 50 м до нажатия педали блокировки колеса прицепа и в момент блокировки колеса проводится увлажнение покрытия.

2.4.9. Время торможения (блокировки колеса прицепного устройства) ¾ 2 - 3 с.

2.5. Обработка результатов измерения

2.5.1. При обработке и оценке результатов измерения ровности расшифровывают диаграммы, полученные на ленте самописца (диаграммная лента), с помощью тарировочной линейки горизонтального масштаба; уточняют местоположение километровых знаков, а там где их нет, отмечают на ленте их положение (рис. 2.2).

2.5.2. По линии записи ровности в пределах каждого километра с помощью тарировочной линейки определяют среднюю величину ровности ср. Если в пределах километра можно выделить участки более 200 м со значительным отклонением ровности от средней величины, то их выделяют в самостоятельные участки. В пределах этих участков определяют также максимальную и минимальную величину ровности и

2.5.3. Величину неравномерности в пределах одного километра (или самостоятельного участка) оценивают отношением максимального значения ровности к минимальному. Коли это отношение более 2 ¾ "неудовлетворительно".

2.5.4. Расшифровку диаграмм ровности, полученных на ленте самописца, можно производить с помощью полярного планиметра ПП-М. Для этого в соответствии с паспортом и инструкцией по эксплуатации планиметра определяется по-километровая площадь диаграмм. Разделив полученную площадь на диаграммную длину километра, получаем по-километровую среднюю ровность. При таком способе определения по-километровой средней ровности увеличивается точность и скорость измерений. Точность планиметра ¾ ± 0,2 %.

2.5.5. Величину коэффициента сцепления определяют по тарировочной линейке по расстоянию от пулевой линии до линии замеров в виде полки. Первый всплеск в замерах не учитывается, т.к. он получается в начальный момент торможения колеса, когда оно полностью не заторможено.
