1.2. В процессе полевых измерений восстанавливается ось дороги, определяются параметры ширины проезжей части и обочин, величин продольных и поперечных уклонов, радиусы кривых в плане и продольном профиле, высота насыпей и глубина выемок, заложение откосов и другие параметры.

1.3. В случаях, когда требуется более обширная и полная информация об элементах дороги и дорожных сооружениях выполняют съемку ситуации с оформлением соответствующей документации по "Типовой инструкции по техническому учету и паспортизации автомобильных дорог общего пользования".

1.4. При проведении полевых измерений применяются стандартные геодезические приборы и инструменты, позволяющие определять параметры геометрических элементов с высокой эталонной точностью.

1.5. Бригада по проведению полевых измерений должна быть оснащена в полном объеме геодезическими приборами и инструментами (теодолиты, нивелиры, рейки, ленты, рулетки, металлические держатели для вешек, штыри, железные костыли или трубки с заостренными концами для забивки в дорожное покрытие при закреплении трассы, ломы, лопаты, клинья, кувалды).

1.6. Для ограждения рабочих мест в соответствии с требованиями техники безопасности изыскательская партия должна быть дополнительно оснащена переносными ограждениями, красными фонарями и стандартными переносными дорожными знаками.

1.7. Перед началом работ на проезжей части дороги с обеих сторон от места их производства устанавливают на расстоянии 50 м предупреждающие знаки "Дорожные работы" и переносные ограждения, перекрывающие полосу, на которой будут выполняться работы.

1.8. За движением автомобильного транспорта организуется непрерывное наблюдение в целях своевременного оповещения сотрудников об опасности. Для этой цели выделяют дежурного, который должен находиться в таком месте, чтобы видеть дорогу с обеих сторон от места работ.

1.9. Все необходимые приборы и оборудование по возможности должны располагаться за пределами дорожного полотна. Автомобили, перевозящие людей и оборудование к месту производства работ, ставят на обочине, а при наличии съездов на обрезе за канавой.

2. Проведение полевых измерений

2.1. Восстановление трассы

2.1.1. При полном восстановлении трассы трассирование начинают с определения положения оси покрытия на прямых участках дороги и установления положения вершин углов. Положение оси определяют несколькими промерами ширины земляного полотна с проезжей части с фиксацией осевых точек дороги вехами. Вехи, выставленные таким образом, выравниваются по теодолиту в прямую линию. Если при этом трасса на отдельных, значительных по протяжению участках, смещается настолько, что возникает необходимость уширения дорожной одежды с одной стороны, при наличии изменений ширины с другой стороны, то вводятся дополнительные трассировочные углы.

2.1.2. Промер линии производится в соответствии с правилами по технике безопасности по бровке земляного полотна. В случае значительного разрушения бровки, а также при большой извилистости существующей дороги и частом чередовании закруглений малых радиусов ¾ по оси проезжей части.

2.1.3. Пикетные точки и сторожки забиваются на правой бровке дороги, считая по направлению хода пикетажа. На сторожках и в пикетажном журнале с точностью до 0,1 м указывается расстояние от точки, установленной на бровке, до оси для того, чтобы все последующие виды изыскательских работ могли быть привязаны к пикетажу трассы по оси.

Положение трассы фиксируется:

а) на дорогах с усовершенствованными покрытиями ¾ краской;

б) на дорогах с переходными типами покрытий ¾ штырями или заостренными трубками, забиваемыми вровень с поверхностью покрытия;

в) на дорогах с низкими типами покрытий ¾ деревянными точками;

г) на горных дорогах ¾ краской на скальных обнажениях и отдельно расположенных крупных камнях.

2.1.4. Начало и конец трассы, как и весь промер линии, увязывается с существующими знаками километража. Рекомендуется совмещать направление промера линии с направлением существующего километража. Все пикеты, кратные десяти, должны быть совмещены с положением существующих километровых знаков на дороге. Нумерация их должна совпадать с номером километра, увеличенным в десять раз. Если расстояние между двумя соседними километровыми знаками отличается более, чем на 1 м, вводится рубленый пикет.

2.1.5. Промер линии и ведение пикетажного журнала производится в соответствии с "Наставлением пикетажисту при изысканиях автомобильных дорог".

2.2. Определение ширины проезжей части, краевых укрепленных полос и обочин

2.2.1. Ширину проезжей части, ширину левой и правой краевых укрепленных полос, укрепленных и неукрепленных обочин (а на дорогах первой категории и ширину разделительной полосы) измеряют на каждом характерном участке дороги, но не реже, чем одно измерение на 1 км.

К характерным относят: прямые участки в плане с одинаковой шириной проезжей части и укрепленных краевых полос, а при отсутствии краевых полос ¾ участки дороги с одинаковой шириной проезжей части;

¾ участки кривых в плане с радиусами кривых 200 м и более;

¾ участки кривых в плане с радиусами кривых менее 200 м;

¾ участки сужений проезжей части над трубами, в местах установки ограждений, парапетов, направляющих столбиков с шагом установки менее 10 м.

2.2.2. На месте измерения разбивают поперечник, местоположение которого заносят в журнал. Измерения с точностью до 0,1 м производят стальной лентой, рулеткой или курвиметром типа КП-203, который представляет собой колесо окружностью 1,0 м, установленное на вилке с ручкой и соединенное зубчатой передачей со счетчиком СО-59. До начала измерений с поверхности проезжей части, краевых укрепленных полос и укрепленных обочин очищают пыль и грязь, чтобы были четко видны границы укрепления.

2.2.3. В тех случаях, когда из-за одинакового покрытия визуально невозможно выделить границу проезжей части и краевой укрепленной полосы или укрепленной обочины их размеры уточняют по данным проектной и исполнительной документации.

2.2.4. Ширину основной укрепленной поверхности, необходимой для определения показателя ее влияния на обеспеченность расчетной скорости определяют как сумму ширины проезжей части и краевых укрепленных полос.

2.2.5. Одновременно с измерением ширины проезжей части, краевых укрепленных полос и обочин в журнал измерений заносят данные о числе полос движения, типе и состоянии покрытия и поверхности обочины, а также о наличии разметки.

2.3. Определение радиусов кривых в плане

2.3.1. Радиусы существующих кривых в плане определяются по таблицам для разбивки кривых. Для кривых малого радиуса ¾ по измеренным углам поворота трассы, биссектрисам или тангенсам, а для кривых больших радиусов или при недоступности вершины угла поворота ¾ по нескольким измеренным хордам и стрелкам.

2.3.2. При определении радиуса кривой по методу тангенсов находятся и маркируются точки начала и конца кривой. На пересечении тангенсов находится вершина угла поворота. С помощью геодезических инструментов и рулетки измеряют тангенсы, биссектрису и угол поворота трассы.

При отсутствии угломерного инструмента величину угла поворота можно определить следующим образом. На продолжении тангенсов откладываются равные расстояния, например 10 м, и измеряется расстояние между полученными точками на тангенсах. Зная все стороны равностороннего треугольника, можно определить угол при вершине (рис. 2.1).

При недоступности вершины угла поворота измерения производятся с использованием промежуточного тангенса (рис. 2.2).

Рис. 2.1.

Рис. 2.2.

2.3.3. При определении радиуса кривой по методу хорд измерение производится в несколько приемов с помощью длинной мерной ленты или рулетки. Между точками внешней стороны кривой откладывается хорда, например 50 м. Из середины хорды до пересечения с кривой восстанавливается перпендикуляр. Точка пересечения перпендикуляра с кривой служит началом следующей хорды. В несколько приемов измеряется вся кривая. Для круговых кривых все измеренные стрелки равны между собой.

2.3.4. Радиусы кривых в плане вычисляют по измеренным тангенсам, биссектрисе и углам поворота трассы (метод тангенсов):

;

При измерениях, выполненных по методу хорд, радиусы кривых в плане вычисляются по известным хордам и стрелкам:

2.3.5. При наличии переходных кривых необходимо учитывать величину сдвижки основной кривой. Конец переходной кривой можно найти, измеряя стрелки и хорды по оси дороги. В пределах круговой кривой постоянной длине хорды будут соответствовать равные стрелки. На участках переходных кривых стрелки будут уменьшаться по мере приближения к прямому участку дороги. Начало переходной кривой определяется по отклонению оси дороги от прямой.

2.3.6. В журнале измерения радиусов кривых в плане указывают наличие виража и величину поперечного уклона, который может быть определен нивелированием или угломерной линейкой (например, типа КП-213).

Рис. 2.3.

2.4. Определение продольных уклонов

2.4.1. Продольное нивелирование при измерениях на существующих дорогах, так же как и при изысканиях вновь строящихся дорог, производится в соответствии с требованиями "Инструкции по производству топографо-геодезических работ".

2.4.2. При нивелировании инструмент ставят на обочине. За основу для нивелирования принимают следующие точки, забиваемые пикетажистом на бровке земляного полотна. На сторожках и в пикетажном журнале с точностью до 0,1 м указывают расстояние до оси дороги. Ввиду возможного нарушения движением транспорта закрепительных знаков (штырей, деревянных точек и т.п.), установленных при разбивке пикетажа по трассе в пределах существующей дорожной одежды, эти знаки, как правило, служить основой для нивелирования не могут. Поэтому связующие точки на бровке земляного полотна используются для составления продольного профиля дороги и берутся нивелировщиком как промежуточные. Проверка отметок этих точек осуществляется по данным нивелировки поперечников, когда превышение осевой точки над точкой, вынесенной на бровку, определяется вторично.

2.4.3. Должны быть найдены отметки всех переломных точек продольного профиля. На переломах продольного профиля смягченных вертикальными кривыми, для определения радиуса этих кривых нивелируют отметки оси дороги через 20 ¾ 50 м и в зависимости от длины кривой и плавности продольного профиля существующей дороги.

2.4.4. По результатам продольного нивелирования при камеральной обработке строится продольный профиль измеренного участка или дороги, пользуясь которым вычисляют по превышениям величину продольных уклонов, а на переломах продольного профиля расчетным путем или с помощью шаблонов определяют величину радиусов вертикальных кривых.

2.5. Определение видимости

2.5.1. Проверка обеспечения видимости поверхности дороги в плане и продольном профиле выполняется с учетом траектории движения водителя (1,5 ¾ 1,7 м от кромки проезжей части высота инструмента над покрытием 1,2 м).

2.5.2. Для проверки видимости используются различные геодезические приборы (теодолиты, дальномеры и дальномерные насадки различных типов). Особенно удобны для этой цели безреечные дальномеры двойного изображения. Устанавливая инструмент в точках перелома плана и продольного профиля, наблюдатель определяет фактическое расстояние видимости. Инструмент наводят на высокую визирку с ярко окрашенной планкой, расположенной на уровне, принимаемом при расчетах видимости встречного автомобиля. Рейку устанавливает по сигналам наблюдателя несущий ее рабочий.

2.5.3. Расстояние видимости в плане на кривых в плане при наличии помех на внутренней части кривых измеряют по внутренней траектории движения глаза водителя (рис. 2.4).

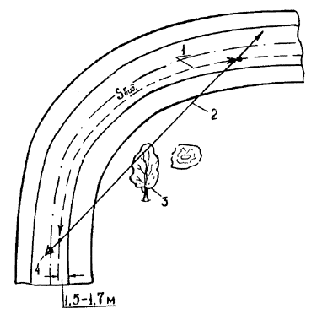

Рис. 2.4. Схема определения видимости на кривой в плане:

1 ¾ траектория движения глаза водителя, по которой измеряют расстояние видимости; 2 ¾ хорда линия взгляда водителя наблюдателя; 3 ¾ помеха на внутренней части кривой; 4 ¾ глаз наблюдателя и точка отсчета расстояния видимости

Измерения выполняют два человека.

В начале кривой на траектории движения глаза водителя делается отметка на покрытии. В этой точке останавливается первый наблюдатель. Второй наблюдатель перемещается по траектории движения глаза водителя до тех пор, пока первый наблюдатель не укажет ему место остановки над последней точкой на покрытии, которую он видит со своего места наблюдения. Второй наблюдатель делает отметку на покрытии и возвращается назад. Затем они вместе измеряют рулеткой отрезками по 5 ¾ 10 м расстояние S _вид . и заносят его в журнал, указав в нем и причину ограничения видимости.

2.5.4. Видимость поверхности дороги может быть измерена также с помощью дальномера дорожного типа КП-213, установленного в автомобиле.

3. Измерение геометрических элементов с помощью прибора КП-208

3.1. Назначение и устройство

3.1.1. Прибор КП-208, устанавливаемый в передвижной лаборатории КП-514, предназначен для измерения в движении и автоматической записи на диаграммную ленту углов поворота, продольных и поперечных уклонов автомобильных дорог. Обработка записей позволяет определять радиусы кривых в плане, а также выпуклых и вогнутых вертикальных кривых в продольном профиле и параметры переходных кривых.

3.1.2. Прибор состоит из блока гироскопических датчиков (рис. 3.1), пульта управления с тремя каротажными регистраторами, датчика пути и блока аккумуляторных батарей. КП-208 устанавливают в транспортное средство.

3.1.3. Блок гироскопических датчиков представляет собой несущую платформу с установленными на ней гироскопическими датчиками курса, тангажа и крена, электромеханическим преобразователем и платами настроечных сопротивлений. Платформа прикреплена к полу кузова автомобиля с помощью шаровой опоры с закрепляющим винтом. Регулировку угла наклона платформы осуществляют тремя юстировочными винтами.

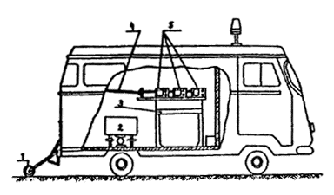

Рис. 3.1. Передвижная лаборатория с прибором КП-208:

1 ¾ датчик пути (мерное колесо); 2 ¾ блок гироскопических датчиков; 3 ¾ пульт управления; 4 ¾ гибкий вал (привод лентопротяжных механизмов в каротажных регистраторах) ; 5 ¾ каротажные регистраторы

3.1.4. Датчиком пути является прицепное ¾ мерное колесо с редуктором и гибким валом для передачи вращательного момента лентопротяжным механизмам каротажных регистраторов. Протяжка диаграммных лент регистраторов осуществляется синхронно вращению прицепного мерного колеса. При этом продольный масштаб остается постоянным и не зависит от скорости движения.

3.2. Проведение измерений

3.2.1. Измерения производят челночным способом в прямом и, для контроля, обратном направлениях участками, не превышающими по протяжению 20 км. В процессе измерений нажатием на кнопку "Отметка" регистрируют начало и конец каждого участка, а также все характерные точки на дороге (километровые столбы, мосты, трубы, съезды, переезды и др.).

3.2.2. Смежные участки должны перекрываться, т.е. измерения необходимо начинать за 50 ¾ 20 м до начальной точки участка дороги, заканчивать после его проезда на такое же расстояние. Движение по обследуемой дороге должно быть равномерным, без резких ускорений и торможений. Необходимо строго следовать направлению полосы движения, ориентируясь по кромке проезжей части или разметке. Измерения производятся с включенным сигнальным мигающим устройством.

3.2.3. Рекомендуемые скорости движения при измерении геометрических элементов прибором КП-208 приведены в табл. 3.1, 3.2.

Таблица 3.1

3.2.4. Избежать зашкаливания записи углов поворота при проезде нескольких кривых в плане, направленных в одну сторону можно, смещая местоположение нуля гироскопического датчика курса нажатием на левую или правую кнопку "Установка нуля". Одновременно производят отметку характерной точки и поясняющую запись, указывающую на смещение нуля.

Таблица 3.2

3.2.5. Все это следует выполнять на прямолинейном участке дороги до въезда на кривую. Необходимость смещения нуля отсчета по углу поворота возникает также при обследованиях серпантин и петлевых съездов транспортных развязок, на которых величина угла поворота достигает 270°. Смещение нуля на криволинейных в плане участках дороги производится только в момент кратковременной остановки автомобиля.

3.2.6. При измерениях продольных уклонов движение с остановками не допускается.

3.2.7. При выездах на встречную полосу движения или обочину, вызванных каким-либо препятствием на дороге, участок объезда выделяют характерными точками и записью на диаграммной ленте.

3.2.8. В процессе измерений продольных и поперечных уклонов обследуемой дороги загрузка автомобиля-лаборатории должна быть такой же, как и при выполнении поверок блока гироскопических датчиков на этапе подготовки аппаратуры к работе.

3.3. Обработка результатов измерения

3.3.1. Обработку бумажных лент производят с помощью специальных шаблонов, позволяющих снимать показания с графиков. На лентах с записями углов поворота, продольных и поперечных уклонов разбивают пикетаж. Для этого используют линейки, отградуированные в соответствующем масштабе. Выделяют элементы плана трассы и продольного профиля. Этот процесс не вызывает затруднений, поскольку на прямолинейных в плане участках, а также подъемах (спусках) с постоянным уклоном графики углов поворота и продольных уклонов представляют собой линии, параллельные продольной сетке бумажной ленты. На кривых графики идут под углом к сетке, при этом величина угла наклона и значение радиуса связаны обратно пропорциональной зависимостью.

3.3.2. Определяют пикетажное положение точек "Начало кривой" и "Конец кривой". Угол трассы дороги в плане вычисляют по алгебраической разности ординат графика углов поворота перед кривой и после ее проезда. Радиус в плане определяют с помощью таблиц для разбивки закруглений или по формуле:

,

где l ¾ длина кривой, м; a ¾ угол поворота, град.

3.3.3. Характер изменения графика углов поворота указывает на переходную кривую в составе закругления. Для круговых кривых он линейный, а для переходных ¾ с нарастающей кривизной. Параметр переходной кривой может быть вычислен по формуле:

,

где S ¾ длина переходной кривой, м; b ¾ угол поворота, соответствующий переходной кривой, град.

Радиусы вертикальных кривых определяют по графику продольных уклонов с помощью таблиц Антонова или формулы

,

где l ¾ длина вертикальной кривой, м; У₁ , У₂ ¾ значения продольных уклонов (с учетом правила знаков) в долях единицы, соответствующие точкам "Начало" и "Конец" кривой.

3.3.4. Для облегчения обработки, неровности дороги, зафиксированные на графике продольных уклонов в пределах элементов продольного профиля, сглаживают прямыми линиями.

Пример 3.1. По графику изменения угла поворота определить элементы круговой кривой.

1. На диаграммной ленте с учетом масштаба записи разбивают пикетаж. Определяют местоположение точек "Начало кривой" (НК) и "Конец кривой" (КК).

НК = ПК 1 + 15, КК = ПК 2 + 88.

2. Величину угла поворота определяют по алгебраической разности ординат графика до кривой и после ее проезда

a = - 42° - (+ 43°) = 85.

3. Определяют длину кривой

l = ПК 2 + 88 - ПК 1 + 15 = 173м.

4. Вычисляют радиус кривой

м

Пример 4.2. Выделить элементы продольного профиля.

1. После разбивки пикетажа производят осреднение графика продольных уклонов прямыми линиями и выделение элементов профиля.

2. Определяют значения уклонов в точках сопряжения элементов и их протяжение.

3. Заполняется таблица 3.3.

Таблица 3.3

4. Система автоматизированного измерения геометрических элементов автомобильных дорог "Трасса"

4.1. В системе "Трасса" полевые обследования производятся с помощью передвижной лаборатории, при обработке данных измерений используется ЭВМ, а информационное обслуживание дорожных хозяйств осуществляется на основе автоматизированного банка дорожных данных.

4.2. При обследованиях автомобильных дорог передвижной лабораторией измеряют пройденный путь, углы поворота трассы дороги, продольный и поперечный уклоны проезжей части, фиксируется местоположение характерных точек (трубы, мосты, километровые знаки, ЛЭП и др.). Регистрация измеряемых параметров осуществляется в цифровом коде на перфоленту с шагом дискретизации по длине дороги, кратным 1,0 м, а также дублируется в виде графиков на диаграммных лентах самописцев.

4.3. Обработка перфолент производится на ЭВМ. Программное обеспечение разработано применительно к ЕС-ЭВМ и содержит процедуры ввода и предварительной обработки информации, определения местоположения и протяжения элементов плана трассы дороги и продольного профиля, расчета радиусов вертикальных и горизонтальных кривых, вычисления высотных отметок, определения геометрической видимости в продольном профиле, распределения поперечных уклонов. Результаты обработки печатаются в виде таблиц, а затем загружаются в автоматизированный банк дорожных данных.

4.4. Конструктивно в лаборатории выделены салон водителя, основной аппаратурный отсек и отсек энергообеспечения (см. рис. 4.1, 4.2). Отсеки разделены перегородками. Задняя шумоизолирующая перегородка имеет дверь. Перегородка с салоном водителя оборудована окном обзора с раздвижными стеклами.

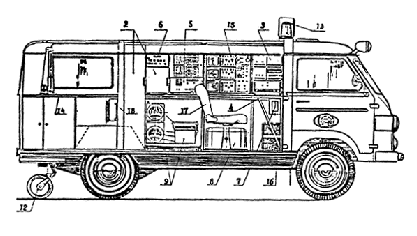

Рис. 4.1. Передвижная лаборатория. Вид на левую стенку с приборами

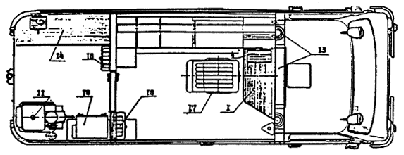

Рис. 4.2. Передвижная лаборатория. План

4.5. В аппаратурном отсеке блоки приборов расположены на специальной панели вдоль левого борта автомобиля. Рабочее место оператора снабжено вращающимся креслом и столом оператора для выполнения записей, графических работ и др.

4.6. На панели размещен основной пульт, блок каротажных регистраторов, электронный блок к датчику пройденного пути, детектор транспортного потока, секция для документации, секция ЗИП, осветительная панель и лоток электрических кабелей. Приборы закреплены с помощью амортизаторов с резиновыми втулками.

4.7. Под панелью приборов на выдвижной платформе установлен перфоратор ПЛ-150 М с лентоприемным устройством. Гироскопический датчик крена с юстировочным устройством установлен вдоль продольной оси симметрии лаборатории под креслом оператора. Гироскопический датчик курса закреплен под крышкой стола оператора.

4.8. Аппаратурный отсек оборудован откидным креслом лаборанта и укомплектован набором геодезических инструментов. Экспликация оборудования приведена в таблице 4.1.

Таблица 4.1

Перечень оборудования передвижной лаборатории

4.9. В отсеке энергообеспечения с правой стороны расположен бензоэлектрический агрегат типа АБ-1-0,1/230, вырабатывающий переменный ток напряжением 220 В и частотой 50 Гц, а также стойка блоков питания с преобразователями тока. С левой стороны отсека размещены слесарный верстак с ящиками для инструментов и направляющая штанга с подпружиненным штоком мерного колеса. Для работы за верстаком предусмотрено откидное кресло. Мерное колесо (датчик пройденного пути) расположено под днищем автомобиля. С правой стороны под днищем автомобиля, в специальных коробах-нишах установлены аккумуляторные батареи (резервное питание).

Передвижная лаборатория имеет яркую окраску и оборудована сигнально-опознавательными знаками.

4.10. Основной пульт обеспечивает управление процессом регистрации результатов измерений на перфоленту и формирование служебной информации. Пульт состоит из блока аналого-цифрового преобразования, блока преобразования кодов, ячейки программирования, блока набора, служебной информации, блоков индикации и управления работой перфоратора. Формирование в цифровом коде служебной информации упрощает ее дешифрацию при обработке на ЭВМ. Блок набора служебной информации (БНСИ) изготовлен в отдельном корпусе и размещается на столе оператора. Наборное поле блока содержит 10 клавиш, при нажатии которых осуществляется запись на перфоленту десятичных цифр в соответствующем цифровом коде. К верхней крышке блока прикреплены шильды с обозначениями кодов характерных точек.

4.11. Блок каротажных регистраторов состоит из трех самописцев типа Н-381, механического привода лентопротяжных механизмов с муфтой аварийного отключения и ручками раздельного их включения. Привод передает вращение от внешнего гибкого вала мерного колеса к лентопротяжным механизмам. С правой стороны блока на лицевой стороне размещены тумблеры включения гироскопических датчиков, переключатели диапазонов измерения, кнопки "Отметка", "Арретир", "Установка нуля", индикаторы напряжения в сети питания.

4.12. Датчик пройденного пути конструктивно состоит из колеса окружностью 1,0 м с резиновым ободом и редуктором, наклонной подпруженной штанги, вертикальной направляющей штанги с пружиной, штоком и фиксатором положения, а также грязезащитных шторок с механизмом управления. В транспортном положении колесо должно быть поднято вверх и закрыто снизу грязезащитными шторками. В режиме измерений колесо через редуктор вращает внешний гибкий вал (привод самописцев). При каждом обороте колеса формируется электрический импульс, который подается на электронный измеритель пройденного пути.

4.13. Электронный измеритель пройденного пути обеспечивает:

¾ счет оборотов мерного колеса, индикацию на информационном табло скорости движения передвижной лаборатории и пройденного пути как в прямом, так и в реверсивном режимах;

¾ задание местоположения начальной точки (начального отсчета);

¾ формирование управляющих сигналов для фиксирования на диаграммных лентах регистраторов меток через задаваемый шаг измерений;

¾ коррекцию измерения пройденного пути в зависимости от длины окружности мерного колеса;

¾ задание конечного отсчета по пройденному пути и выдачу звукового сигнала при подходе к последней точке обследуемого участка дороги;

¾ формирование и передачу на основной пульт командного электрического сигнала для считывания информации с аналого-цифровых преобразователей.

4.14. В период подготовки к обследованиям проверяется техническое состояние базового автомобиля передвижной лаборатории, а также работоспособность измерительной и регистрирующей аппаратуры. Лаборатория укомплектовывается необходимым количеством диаграммных и перфораторных лент, чернил, комплектами ЗИП и др.

4.15. Составляется маршрут движения и пункты остановок.

Оператор и водитель проходят инструктаж. Обследуемая дорога предварительно разбивается на участке протяжением не более 10 км Определяется местонахождение и пикетаж начальной точки обследуемой дороги.

Непосредственно на дороге проверяется готовность и осуществляется запуск аппаратуры. Работы выполняются согласно инструкциям по эксплуатации лаборатории и отдельных блоков аппаратуры.

4.16. Производится юстировка гироскопического датчика крена. При этом включается тумблер "Измерения" на основном пульте. Снимаются показания с цифрового табло по продольному и поперечному наклонам, автомобиль разворачивается на 180 ° , снова снимаются показания. Затем вычисляются правильные отсчеты как алгебраическая полуразность показаний по прямому и обратному направлениям. Вращением юстировочных винтов изменяется положение гироскопического датчика. Вращение производится до тех пор, пока не будут установлены правильные отсчеты.

4.17. Перед измерениями передвижная лаборатория должна находиться за 25 - 50 м до начала обследуемого участка дороги. Оператору с помощью теодолита по буссоли определяет магнитный азимут направления трассы дороги в. начальной точке (ошибка измерений не должна превышать 1°). Опускается на покрытие дороги мерное колесо.

На диаграммных лентах самописцев карандашом наносятся служебные записи. Указываются наименования дороги, местоположение начала обследуемого участка, измеряемый параметр, дата и масштаб измерений. Заполняется сопроводительный ярлык к перфоленте (см. рис. 4.3).

4.18. Нажатием на кнопку "Код зоны" записываются на перфоленту 14 специальных кодовых строк с пробивками по всем 8-ми дорожкам. Затеи основной пульт переводится в режим работы "Служб и осуществляется занесение в промежуточный 51 разрядный регистр памяти служебной информации. При этом оператор нажимает клавиши наборного поля блока БНСИ строго в соответствии с порядком записи цифр в графах 1-51 сопроводительного ярлыка. Набор служебной информации контролируется по 6-разрядному индикационному табло, а также включению светодиодов на блоке набора служебной информации. После завершения набора нажимается кнопка "Запись служб." и содержимое регистра записывается на перфоленту в коде 8-4-2-1.
