Пособие к ТСН 31-306-96 (МГСН 4.06-96), часть 9
Примечания:
К общешкольному блоку типа "А" относятся группы общешкольных помещений общеобразовательных школ.
К общешкольному блоку типа "Б" относятся группы общешкольных помещений общеобразовательных школ с профильным обучением.
К общешкольному блоку типа "В" относятся группы общешкольных помещений, в составе которых имеется рекреационный центр (О-РЦ).
Рисунок 1.

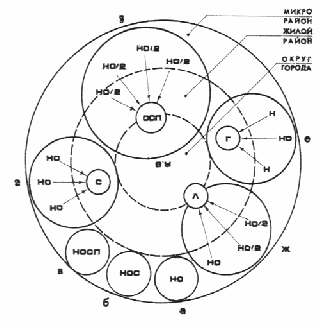

ПРИНЦИПЫ ОРГАНИЗАЦИИ СЕТИ ОБЩЕОБРАЗОВАТЕЛЬНЫХ
УЧРЕЖДЕНИЙ
а - основная школа, тяготеющая к III ступени или профильному учреждению
б - средняя полная школа I, II и III ступеней
в - средняя полная школа I, II и III ступеней с профильным обучением
г - школа III ступени, обслуживающая группу основных школ
д - средняя школа II и III ступеней с профильным обучением, обслуживающая группу начальных и основных школ
е - гимназия в составе II и III ступеней, обслуживающая группу начальных школ
ж - лицей в составе III ступени, обслуживающий группу основных школ
|
Н - начальная школа
|
ОСП - основная и старшая школа с профильным обучением |
|
НО - основная школа
|
НОСП - средняя школа с профильным обучением |
|
НО/2 - основная школа (неполный комплект) |
Г - гимназия |
|
НОС - средняя школа |
ВУ - внешкольное учреждение |
|
С - старшая школа |
|
|
Л - лицей |
|

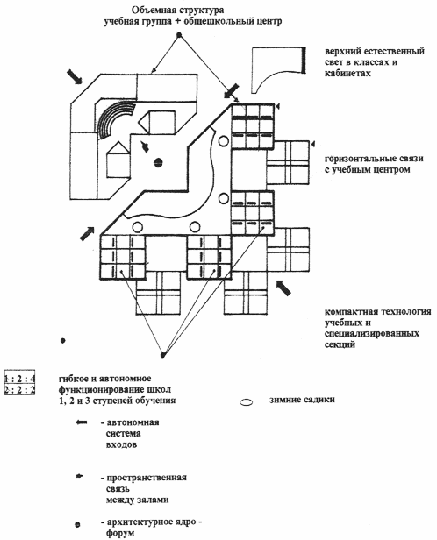

Рисунок 2.
КОНЦЕПЦИЯ ФУНКЦИОНАЛЬНОГО РЕШЕНИЯ ОБЩЕОБРАЗОВАТЕЛЬНОЙ ШКОЛЫ ПЕРСПЕКТИВНОЙ МОДЕЛИ

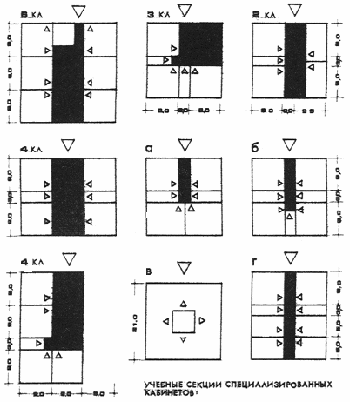

Рисунок 3.
ПРИНЦИПЫ РЕШЕНИЯ КОМПАКТНЫХ СЕКЦИЙ
учебные секции с зальными рекреациями (6, 4, 3, 2 класса)
а - технологии
б - специализированные кабинеты с ресурсным центром
в - свободное пространство с ресурсным центром
г - естественных наук

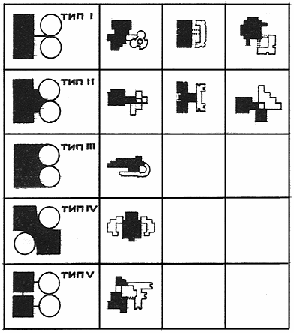

Рисунок 4.
ВАРИАНТЫ КОМПОЗИЦИОННЫХ РЕШЕНИЙ ШКОЛ С ВЫДЕЛЕННЫМИ
БЛОКАМИ ОБЩЕШКОЛЬНЫХ ПОМЕЩЕНИЙ
ДЛЯ УЧАЩИХСЯ И НАСЕЛЕНИЯ
(по материалам конкурса)

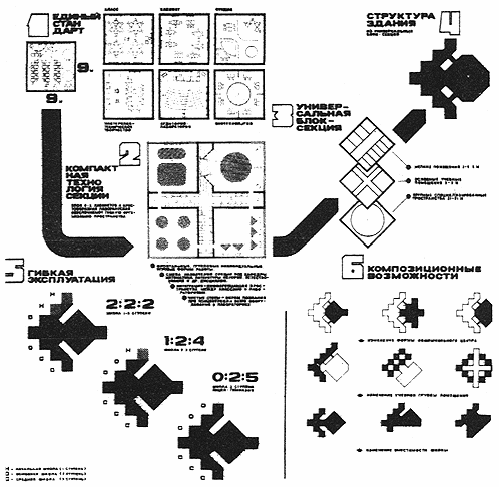

Рисунок 5.

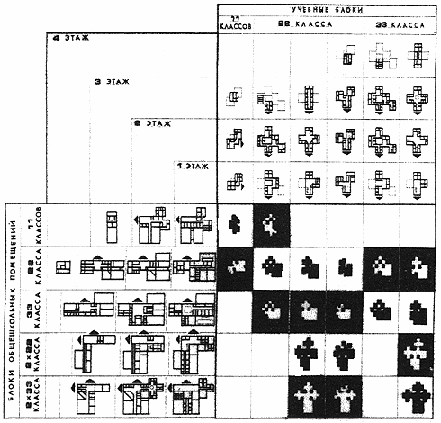

МЕТОДИКА ПРОЕКТИРОВАНИЯ ОБЩЕОБРАЗОВАТЕЛЬНЫХ ШКОЛ
С ВЫДЕЛЕННЫМИ БЛОКАМИ ОБЩЕШКОЛЬНЫХ ПОМЕЩЕНИЙ
Рисунок 6.
ИДЕЯ - КОНЦЕПЦИЯ ГИБКОЙ ПРОСТРАНСТВЕННОЙ СТРУКТУРЫ
ОБЩЕОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ
Рисунок 7.

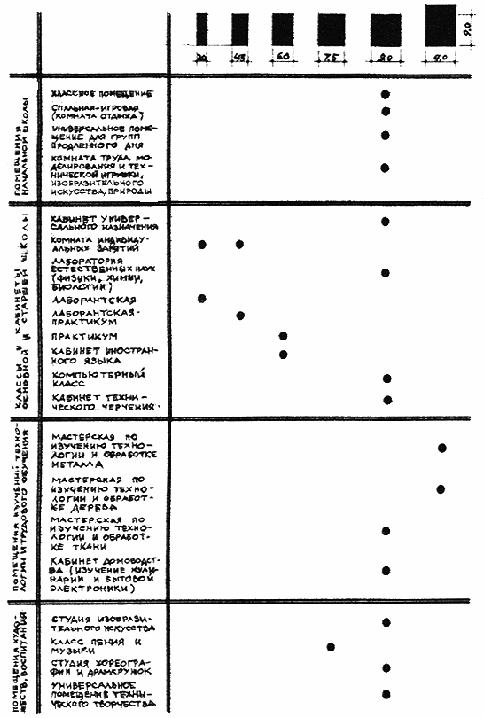

СИСТЕМА УНИВЕРСАЛЬНЫХ ПОМЕЩЕНИЙ, ОСНОВАННАЯ НА
ПЛАНИРОВОЧНОМ МОДУЛЕ 9 М
ПРИМЕРЫ ОРГАНИЗАЦИИ ПЛАНОВ УЧЕБНЫХ ПОМЕЩЕНИЙ,
ОСНОВАННЫХ НА ПЛАНИРОВОЧНОМ МОДУЛЕ 9 м

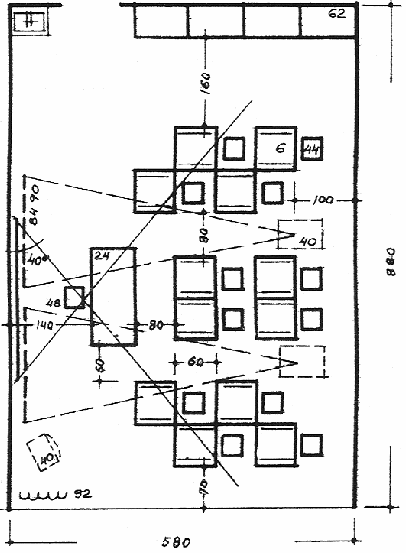

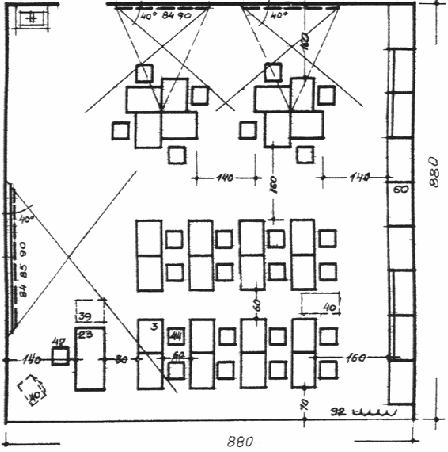

Рисунок 8.1.
КЛАСС НАЧАЛЬНОЙ ШКОЛЫ

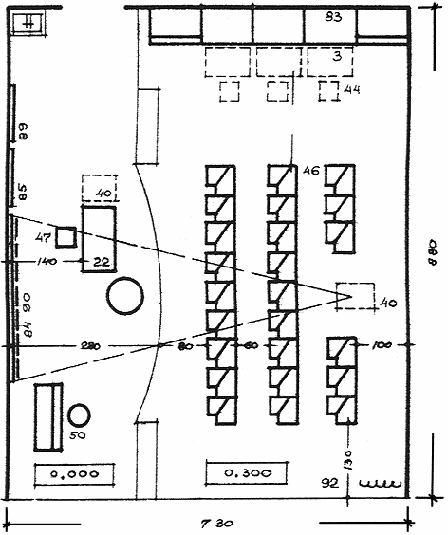

Рисунок 8.2.
СПАЛЬНЯ - ИГРОВАЯ (КОМНАТА ОТДЫХА)

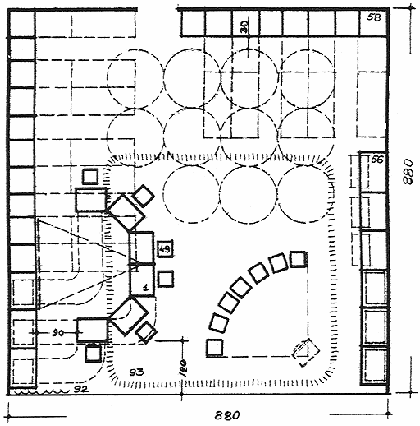

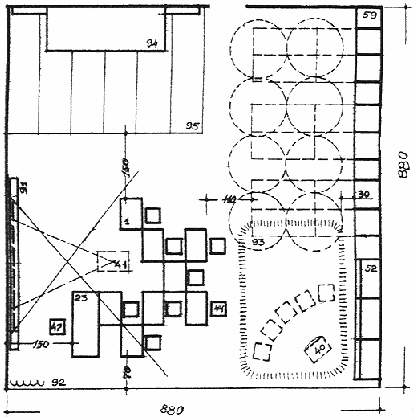

Рисунок 8.3.
УНИВЕРСАЛЬНОЕ ПОМЕЩЕНИЕ ДЛЯ ГРУПП ПРОДЛЕННОГО ДНЯ

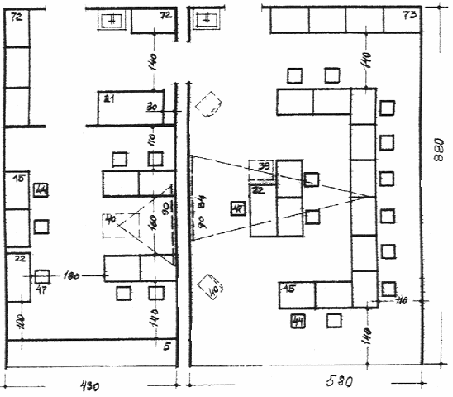

Рисунок 8.4.
КОМНАТА ТРУДА, МОДЕЛИРОВАНИЯ И ТЕХНИЧЕСКОЙ ИГРУШКИ, ИЗОБРАЗИТЕЛЬНОГО ИСКУССТВА, ПРИРОДЫ

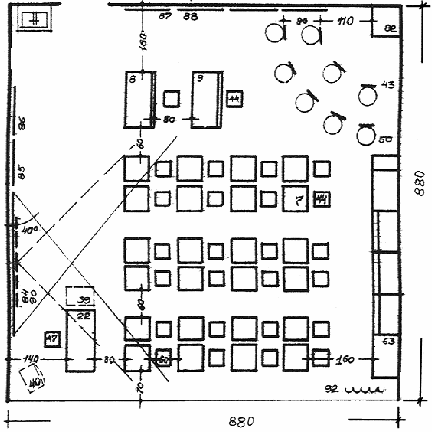

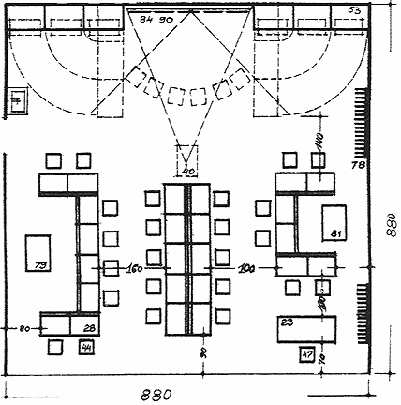

Рисунок 8.5.
КАБИНЕТ УНИВЕРСАЛЬНОГО НАЗНАЧЕНИЯ
Рисунок 8.6.
КОМНАТЫ ИНДИВИДУАЛЬНЫХ ЗАНЯТИЙ

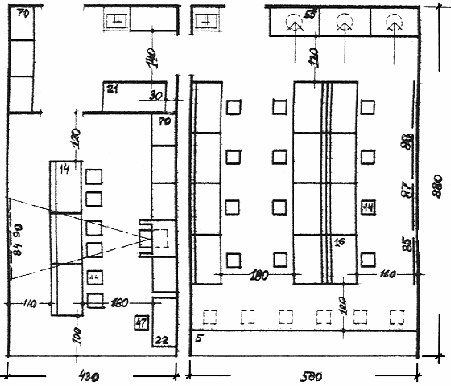

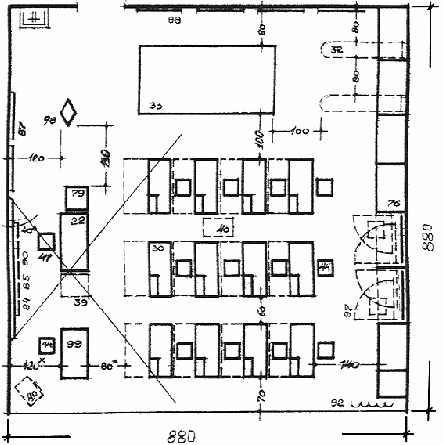

Рисунок 8.7.
ЛАБОРАТОРИЯ ФИЗИКИ С ЛАБОРАНТСКОЙ

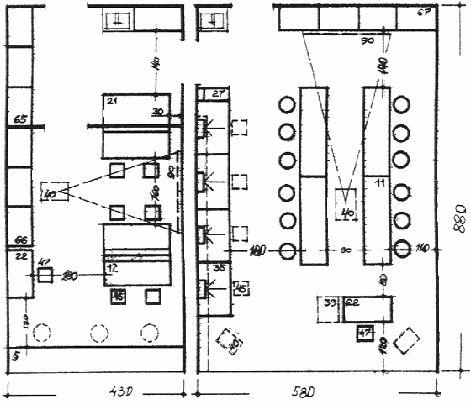

Рисунок 8.8.
ЛАБОРАНТСКАЯ - ПРАКТИКУМ, ПРАКТИКУМ ПО ФИЗИКЕ

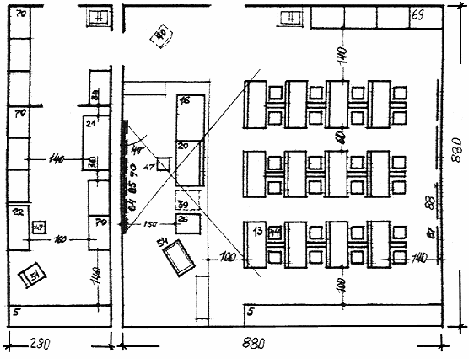

Рисунок 8.9.
ЛАБОРАТОРИЯ С ЛАБОРАНТСКОЙ
Рисунок 8.10.
ЛАБОРАНТСКАЯ - ПРАКТИКУМ, ПРАКТИКУМ ПО БИОЛОГИИ
Рисунок 8.11.
ЛАБОРАТОРИЯ ХИМИИ С ЛАБОРАНТСКОЙ
Рисунок 8.12.
ЛАБОРАНТСКАЯ - ПРАКТИКУМ, ПРАКТИКУМ ПО ХИМИИ

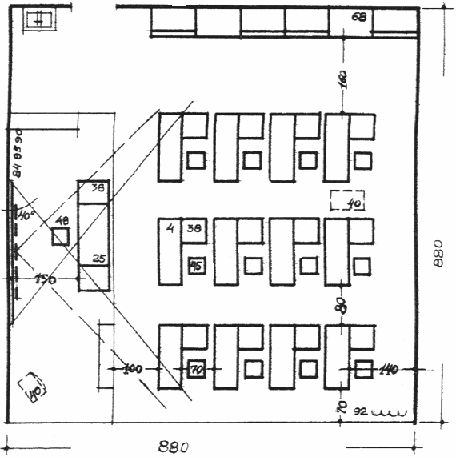

Рисунок 8.13.
КОМПЬЮТЕРНЫЙ КЛАСС
Рисунок 8.14.
КАБИНЕТ ИНОСТРАННОГО ЯЗЫКА
Рисунок 8.15.
КАБИНЕТ ТЕХНИЧЕСКОГО ЧЕРЧЕНИЯ

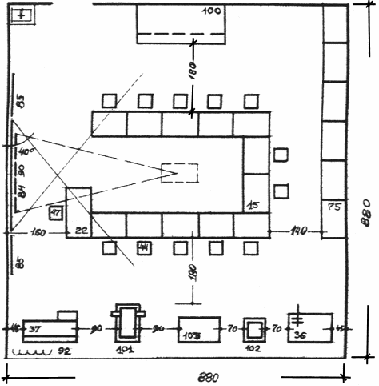

Рисунок 8.16.
УНИВЕРСАЛЬНОЕ ПОМЕЩЕНИЕ ТЕХНИЧЕСКОГО ТВОРЧЕСТВА

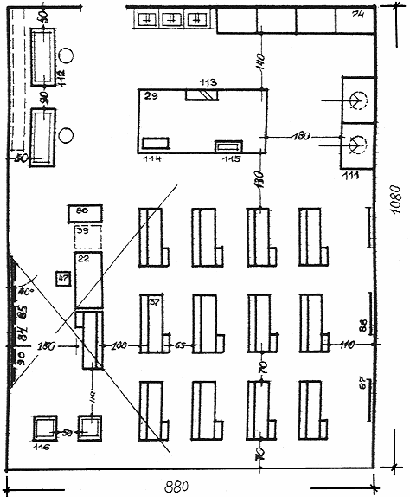

Рисунок 8.17.
МАСТЕРСКАЯ ПО ИЗУЧЕНИЮ ТЕХНОЛОГИИ И ОБРАБОТКЕ МЕТАЛЛА
Рисунок 8.18.
МАСТЕРСКАЯ ПО ИЗУЧЕНИЮ ТЕХНОЛОГИИ И
ОБРАБОТКЕ ДРЕВЕСИНЫ
Рисунок 8.19.
МАСТЕРСКАЯ ПО ИЗУЧЕНИЮ ТЕХНОЛОГИИ И ОБРАБОТКЕ ТКАНИ

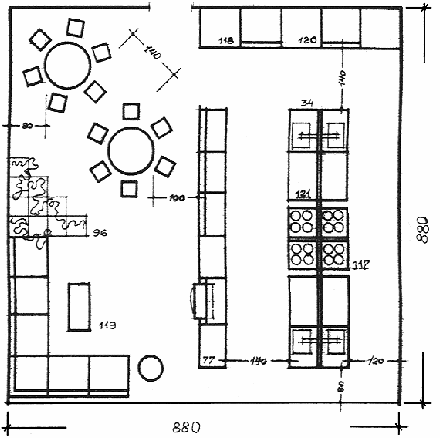

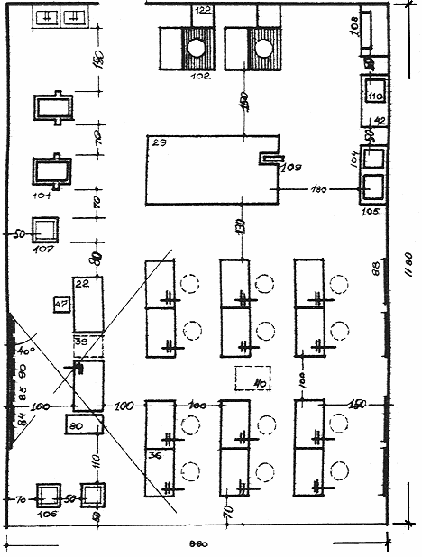

Рисунок 8.20.
КАБИНЕТ ДОМОВОДСТВА (КУЛИНАРИИ) И БЫТОВОЙ
ЭЛЕКТРОНИКИ
Рисунок 8.21.
СТУДИЯ МУЗЫКИ И ПЕНИЯ
Рисунок 8.22.
ПРИМЕРНАЯ НОМЕНКЛАТУРА МЕБЕЛИ И ОБОРУДОВАНИЯ
к рис. 8.1 - 8.21
|
1 - 5
|
Стол ученический
|
|
6 - 15
|
Стол ученический специализированный ученический
|
|
16 - 21
|
Стол демонстрационный - для опытов
|
|
22 - 27
|
Стол учителя специализированный
|
|
28 - 37
|
Стол ученический специализированный для практических работ
|
|
38 - 43
|
Подставки для ТСО
|
|
44 - 51
|
Стулья специализированные
|
|
52 - 77
|
Шкафы разных модификаций
|
|
78 - 83
|
Стеллажи и подставки
|
|
84 - 92
|
Доски классные разных модификаций
|
|
93 - 98
|
Оборудование переносное
|
|
99 - 116
|
Станки и оборудование для изучения технологий
|
|
117 - 122
|
Бытовые мебель и оборудование кабинетов
|
ПРИМЕР ОБЪЕМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ
ЭКСПЕРИМЕНТАЛЬНЫЙ ПРОЕКТ ШКОЛЫ НА 22-24 КЛАССА
ПЕРСПЕКТИВНОЙ МОДЕЛИ ДЛЯ г. МОСКВЫ
(по материалам московского конкурса 1995 г. первая премия)
(арх. Степанов В.И., Степанов А.В., Безсонова Г.А.)

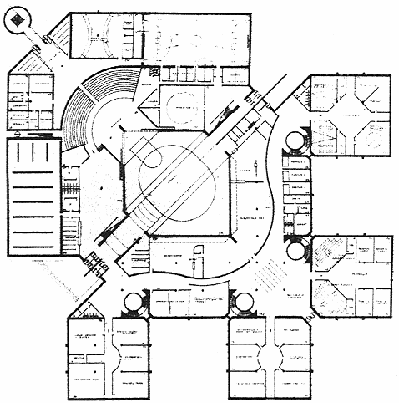

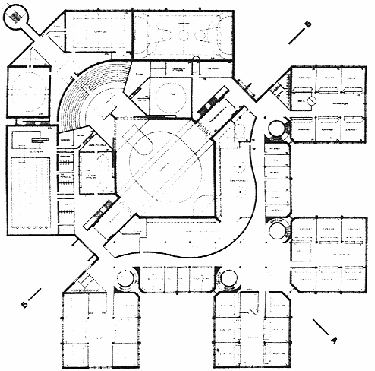

Рисунок 9.1.
ПЛАН 1-го ЭТАЖА
Рисунок 9.2.
ПЛАН 2-го ЭТАЖА

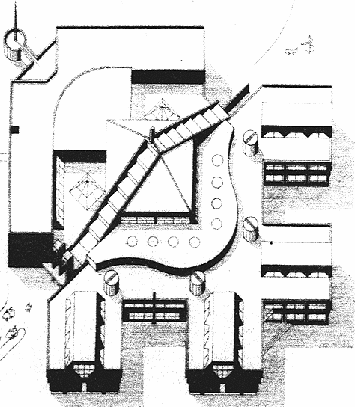

Рисунок 9.3.
ОБЩИЙ ВИД (АКСОНОМЕТРИЯ)
