RMNT.RU  /  Нормативные документы  /  СанПиНы, руководящие документы  /  Правила

Техническая эксплуатация резервуаров, часть 16

3.3.7. Электроды и флюсы необходимо хранить в таре в сухом отапливаемом помещении пр и температуре не ниже 15 °С отдельно от других сыпучих материалов.

3.3.8. Электроды и флюсы, находившиеся на морозе, разрешается использовать только после их просушки.

3.3.9. Кромки собранных элементов и прилегающие к ним зоны металла шириной не менее 20 мм, а также кромки листов примыкания выводных планок непосредственно перед сваркой должны быть зачищены до чистого металла. Продукты очистки не должны оставаться в зазорах между собранными деталями.

При наличии льда или снега на свариваемых кромках последние перед сваркой необходимо предварительно просушить газовой горелкой или паяльной лампой до полного удаления следов влаги.

3.3.10. К рабочему месту электроды и флюсы следует подавать непосредственно перед сваркой в количестве, необходимом на период, непрерывной работы сварщика. Электродную проволоку рекомендуется подавать на рабочее место непосредственно перед установкой аппарата. У рабочего места электроды и флюсы необходимо хранить в условиях, исключающих увлажнение (в плотно закрывающейся таре или обогреваемых устройствах).

3.3.11. Ручная электродуговая сварка ответственных сварных соединений резервуара должна выполняться электросварщиками, прошедшими испытания согласно Правилам испытания электросварщиков и газосварщиков и имеющими удостоверения, устанавливающие их квалификацию и характер работ, к которым они допущены.

К сварке неответственных сварных соединений резервуаров допускаются электросварщики, прошедшие испытания по действующим ведомственным правилам и имеющие удостоверения на право проведения сварочных работ.

3.3.12. Сварщики, впервые приступающие работе при отрицательной температуре воздуха, должны пройти пробные испытания по технологии сварки при заданной отрицательной температуре. Сварщики, сдавшие такие испытания, могут быть допущены к выполнению сварки при температуре на 10 °С ниже заданной для сдачи пробы испытаний.

3.3.13. К сварке прихваток допускаются сварщики, сдавшие пробные испытания согласно п. 3.3.12 настоящих Рекомендаций.

3.3.14. При температуре окружающего воздуха ниже —5 °С сварные соединения, выполняемые всеми видами и способами сварки, заваривают от начала до конца без перерыва, за исключением времени, необходимого на смену электрода или электродной проволоки и зачистку шва в месте возобновления сварки. Прекращать сварку до выполнения проектного размера шва и оставлять незавершенными отдельные участки сварного соединения не допускается. В случае вынужденного прекращения сварки (из-за отсутствия тока, выхода из строя аппаратуры и других причин) процесс следует возобновить при условии подогрева металла в соответствии с технологией, разработанной для данной конструкции.

3.3.15. Во избежание создания значительных напряжений и деформаций, а также образования трещин сварщики перед началом работы в зимних условиях должны быть детально ознакомлены с технологическим процессом (последовательностью и режимом) сварки данного элемента и с указаниями настоящих Рекомендаций.

3.3.16. В целях уменьшения возможности образования трещин в сварных соединениях необходимо:

а) сварные стыковые соединения стенки делать прямыми встык с двусторонней сваркой и полным проваром. Допускается односторонняя сварка с подваркой корня шва;

б) стыковые соединения окраек днища выполнять на остающейся технологической подкладке. Стальная подкладка должна быть только прихвачена к днищу. Приварка технологической подкладки по контуру недопустима.

в) после обрезки части технологической подкладки, выступающей за окраек днища, торец шва зачистить абразивным инструментом. Допуски на обработку кромок такие же, как и при резке металла;

г) прихватки располагать у пересечения швов (в стыковых соединениях рекомендуется располагать прихватки с обратной стороны от первого шва или слоя);

д) при выполнении прихваток и сварки запрещается зажигать дугу на основном металле и выводить на него кратер шва;

е) тщательно осматривать прихватки перед началом сварки, с обязательной переплавкой их во время сварки первого слоя.

3.3.17. В целях уменьшения деформаций в процессе сварки, понижения скорости охлаждения и получения плотных высококачественных соединений необходимо:

а) напряжение на дуге и силу тока принимать повышенными из условия увеличения погонной энергии приблизительно на 4—5 % на каждые 10 °С понижения температуры ниже 0 °С (погонная энергия, принятая при положительной температуре 10—20 °С, принимается за 100 %);

б) накладывать швы в последовательности, обеспечивающей максимальную свободу деформаций в процессе сварки, в частности, применяя обратноступенчатый метод сварки (длина ступени не более 400 мм);

в) при сварке встык листов толщиной 6мм и более применять многослойную сварку, накладывая каждый последующий слой по неостывшему предыдущему. Указанное условие достигается, если длина одновременно свариваемого участка (при толщине металла около 10 мм) при ручной сварке не превышает 1 м, а при механизированной сварке под флюсом — приблизительно 7—8 м. Число слоев сварки должно составлять: при толщине металла от 6 до 12 мм — 3, от 12 до 16 мм — 5.

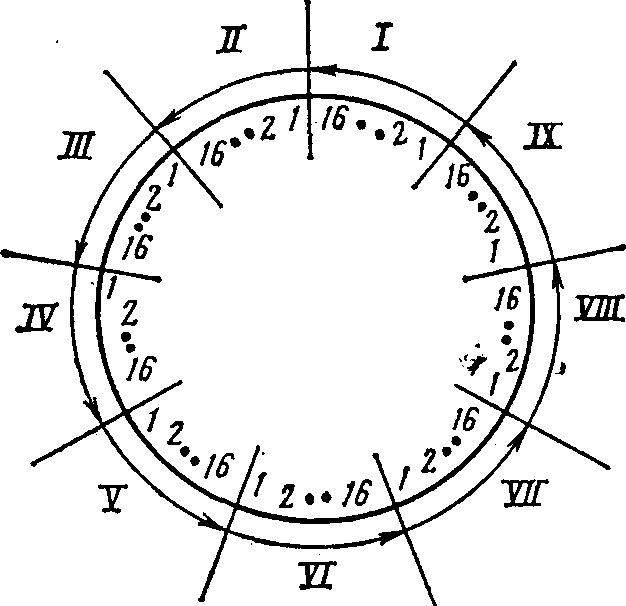

Рис. 10. Схема сварки кольцевых швов, соединяющих корпус с днищем:

1—IX — очередность сварки секций; 1, 2, ...16 — последовательность сварки швов в каждой секции


3.3.18. При сварке стенки резервуара в первую очередь заваривают вертикальные, а затем горизонтальные швы:

а) вертикальные стыковые швы сваривают двусторонней сваркой два сварщика обратноступенчатым методом с обязательным проплавлением вершины угла. Разрыв между дугами сварщиков, работающих с наружной и внутренней сторон резервуара, должен быть не более 500 мм;

б) горизонтальные угловые швы сваривают ручной сваркой по участкам одновременно несколько сварщиков при длине участка не более 8 м. На каждом участке работает один сварщик. Сварку швов на протяжении каждого участка ведут обратноступенчатым методом с длиной ступени не более 400 мм. При механизированной сварке горизонтальные швы сваривают по кольцу непрерывным методом.

3.3.19. Сварку углового соединения стенки с днищем следует выполнять в два слоя и более при укладке последующего слоя по неостывшему предыдущему.

Ручную сварку выполняют одновременно на нескольких (не менее чем на двух) участках длиной до 8 м. Последовательность сварки участков показана на рис. 10. Сварку каждого участка выполняют одновременно два сварщика с внутренней и внешней сторон резервуара. При этом сварщик, выполняющий внутренний шов, должен несколько опережать (около 500 мм) сварщика, выполняющего наружный шов. Сварку следует производить обратноступенчатым методом, причем длина единовременно свариваемого шва каждого слоя не должна превышать 1 м с тем, чтобы следующий слой укладывался на теплый металл.

Механизированную сварку автоматами следует выполнять последовательно участками длиной 8 м, при этом последующий слой укладывают сразу же после первого (по теплому металлу). В первую очередь, как и при ручной сварке, заваривают внутренний шов, а затем — наружный.

Допускается раздельная сварка внутреннего и наружного швов, при этом первым следует сваривать внутренний шов.

3.3.20. При ручной и механизированной сварках (полуавтоматом) стыковых и угловых соединений с полным проплавлением необходимо перед наложением шва с обратной стороны удалить и зачистить корень шва. Расчистку корня шва следует выполнять путем выплавки или шлифовки.

3.3.21. Высота угловых швов К должна быть не менее 4 мм (за исключением швов в деталях толщиной менее 4 мм) и не более 1,2 s, где s — наименьшая толщина соединяемых элементов. При этом высота угловых однопроходных швов К. в зависимости от толщины свариваемых элементов должна быть не менее приведенных величин:

Минимальный размер шва:

высота, мм ................ 6 8

площадь, мм2 ............... 18 32

Толщина более толстого из свариваемых элемен-

тов, мм .................... 7-10 11—22

3.3.22. Угловые швы следует выполнять, как правило, с вогнутой поверхности и плавным переходом к основному металлу. Это требование соблюдается подбором соответствующего режима сварки.

3.3.23. При сварке соединений с подварочным слоем сварку последнего рекомендуется вести после сварки основного шва.

Площадь подварочного шва должна быть не менее указанной выше.

3.3.24. При сварке днища механизированной или ручной дуговой сваркой в первую очередь заваривают листы по коротким кромкам, а затем — по длинным. Швы днища по длинным кромкам листа при механизированной сварке заваривают от центра к краям. При ручной дуговой сварке процесс ведется также от центра к краям обратноступенчатым методом.

Соединения окраек днища между собой, выполненные встык, должны быть сварены на технологической подкладке в два или несколько слоев с обеспечением полного провара, при этом последующий слой следует укладывать на еще теплый предыдущий слой.

До сварки стенки с днищем окрайки соединяют с днищем на прихватках. После сварки стенки с днищем заваривают швы, соединяющие окрайки с днищем.

3.3.25. При ремонте части стенки и днища резервуара сначала сваривают вертикальные стыковые соединения первого пояса на длину 300 мм со стороны, примыкающей к днищу, затем заваривают шов приварки стенки к днищу и швы, соединяющие окрайки с днищем. После этого сваривают вертикальные стыковые соединения на всю высоту первого пояса стенки.

3.3.26. Листы настила покрытия можно сваривать ручной дуговой или механизированной сваркой. Сварку листов следует вести сначала по коротким кромкам от середины к краям, а затем заваривать продольные швы по длинным кромкам от центра к краям. Швы накладывают в один слой.

3.3.27. В процессе выполнения механизированной сварки при случайном перерыве в работе сварку разрешается возобновлять после очистки концевого участка шва длиной 50 мм и кратера от шлака; этот участок и кратер следует полностью перекрыть швом.

3.3.28. При выполнении сварки ответственных узлов резервуара особенно тщательно выполняют пересечения стыковых соединений, а также стыковых и тавровых соединений, так как при наличии непровара или других дефектов в пересечении указанных швов в последних весьма часто наблюдается образование трещин.

3.3.29. Свариваемая поверхность (зона сварки) конструкций должна быть ограждена от снега и сильного ветра.

3.3.30. Применение прерывистых швов и электрозаклепок, выполняемых ручной сваркой с предварительным сверлением отверстий, запрещается.

3.3.31. Вырубку дефектных мест в сварных соединениях и металла следует выполнять после подогрева швов и металла до 100—120 °С.


3.3.32. Дефектные участки сварных соединений следует заваривать только после подогрева металла до 180— 200 °С.

3.3.33. Конструкция и сварные швы по окончании сварки должны быть зачищены.

Приваренные сборочные приспособления удаляются без повреждения основного металла, а места их приварки должны зачищаться до основного металла с удалением всех дефектов.


3.4. КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ

3.4.1. При контроле сварных соединений, выполненных при отрицательной температуре, особое внимание следует уделять операционному контролю:

а) при сборке следить за обеспечением равномерного и минимального допустимого зазора между свариваемыми деталями, проверять, нет ли грязи, влаги и коррозии в разделке, нет ли групповых пор и трещин в электроприхватках;

б) при сварке следить за соблюдением последовательности режимов сварки и главное — за обеспечением полного провара корня шва;

в) при приемке конструкций строго проверять, нет ли трещин в сварных соединениях, основном металле и особенно в зонах скопления большого числа швов.

3.4.2. Окончательный осмотр и приемку сварных соединений резервуаров следует проводить через 3—4 дня после окончания сварки. Кроме того, рекомендуется проводить 2—3 дополнительных контрольных осмотра конструкций и сварных соединений после резкого похолодания, наступившего после окончания сварочных работ (например, при падении температуры в течение суток на 15 °С и более).

3.4.3. Контроль качества сварных соединений проводится в соответствии с требованиями СНиП III-18—75 и настоящего Руководства.

Не допускается контроль качества сварных соединений методом засверливания.

3.4.4. Подрезы основного металла при сварке допускаются: вдоль усилия и местные подрезы поперек усилия (до 25 % длины шва) глубиной, не более 0,5 мм при толщине стали от 4—10 мм и не более 1 мм при толщине стали свыше 10 мм; поперек усилия глубиной 0,5 мм при толщине стали до 20 мм и 1 мм при толщине стали более 20 мм.

3.4.5. Подрезы основного металла следует заваривать с предварительной и последующей зачисткой. Допускается исправление подрезов зачисткой без предварительной заварки, если их глубина не превышает значений, указанных в п. 3.4.4. При заварке подреза (независимо от способа сварки) необходимо обеспечить температуру в пределах нормы для данной толщины металла, которую определяют заводскими нормалями.

3.4.6. Несплавления по кромкам, а также непровары стыковых и угловых соединений с полным проплавлением не допускаются.

3.4.7. Окончательной браковке подлежат элементы, имеющие:

а) трещины в металле сварного соединения, переходящие на основной металл;

б) трещины в основном металле.

3.4.8. Исправлять дефектные участки разрешается не более двух раз.


Приложение 4

4. МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ

ПРИ РЕМОНТЕ РЕЗЕРВУАРОВ


4.1. ОБЩИЕ ПРАВИЛА ПОЖАРНОЙ БЕЗОПАСНОСТИ

ПРИ ОРГАНИЗАЦИИ И ПРОИЗВОДСТВЕ ОГНЕВЫХ РАБОТ

4.1.1. К огневым работам относятся электрическая и газовая сварка, бензиновая, керосиновая или кислородная резка, кузнечные и котельные работы с применением переносных горнов, паяльных ламп и разведением открытого огня.

4.1.2. Ответственность за обеспечение мер пожарной безопасности при проведении огневых работ возлагается на руководителя предприятия, участка, на территории которого будут выполняться огневые работы.

4.1.3. К производству сварочных работ допускаются сварщики, выдержавшие испытания по специальной подготовке и имеющие соответствующее квалификационное удостоверение и талон по технике безопасности и пожарной безопасности (прил. 5).

4.1.4. Огневые работы необходимо выполнять на специально отведенных площадках, расположенных с соблюдением установленных разрывов от пожаро-, взрывоопасных производственных участков.

Площадка должна иметь надпись «Сварочная площадка» с указанием лиц, ответственных за проведение работ. При необходимости огневые работы могут быть проведены в резервуарном парке с письменного разрешения главного инженера и руководителя объекта при согласовании с пожарной охраной (см. прил. 13, часть I настоящих Правил).

4.1.5. Порядок оформления разрешения и осуществления контроля за соблюдением мер пожарной безопасности при проведении огневых работ на объектах, охраняемых пожарной охраной, МВД, определяется Правилами пожарной безопасности при эксплуатации предприятий Госкомнефтепродукта СССР.

4.1.6. До начала огневых работ ответственный за их проведение обязан согласовать эти работы с местной пожарной охраной, службами техники безопасности; сделать анализ воздуха на отсутствие врзывоопасных концентраций газа (паров) прибором ПГФ-2М1-ИЗГ, УГ-2, ГБ-3 и другими (допустимая концентрация углеводородов не должна превышать 5 % нижнего предела распространения пламени — нижнего предела воспламенения); организовать выполнение всех мер пожарной безопасности и обеспечить место проведения огневых работ необходимыми средствами пожаротушения.

Выполнение огневых работ у трубопроводов, находящихся в эксплуатации, без предварительной подготовки и установки заглушек на продуктовых и топливных линиях или заполнения водой (инертным газом), а также в туннелях и лотках без соответствующей продувки и анализа воздуха запрещается.

4.1.7. Начальник (инструктор противопожарной профилактики) пожарной охраны объекта или лицо, его заменяющее, при получении извещения о намечаемых огневых работах осматривает место их проведения и устанавливает, соблюдены ли меры пожарной безопасности. Кроме того, он обязан провести инструктаж рабочих, которые будут выполнять огневые работы.

Ответственный за проведение огневых работ, сварщики и другие рабочие, принимающие участие в этих работах, расписываются в журнале учета о получении соответствующего инструктажа (прил. 6). В необходимых случаях на месте проведения огневых работ должен быть выставлен пожарный пост из числа работников объектов пожарной охраны или членов добровольной пожарной дружины.

4.1.8. Сварщик не должен приступать к огневым работам без письменного разрешения, выданного главным инженером или руководителем объекта и согласованного с пожарной охраной. Кроме того, он должен проверить выполнение всех требований пожарной безопасности, указанных в разрешении.

4.1.9. В местах проведения огневых работ и на площадках, где установлены сварочные агрегаты, трансформаторы, контрольно-измерительные приборы, должны быть приняты следующие меры пожарной безопасности:

полностью устранена возможность проникновения огнеопасных газов и паров нефтепродуктов к месту производства этих работ;

на расстоянии 15 м от площадки, на которой выполняют огневые работы, и мест установки сварочных агрегатов территория должна быть очищена от мусора, горючих, предметов, различных нефтепродуктов; места, где были пролиты нефтепродукты, необходимо засыпать песком или землей слоем не менее 5 см;

в радиусе 5 м от места проведения огневых работ не должно быть сухой травы.

4.1.10. При проведении огневых работ на строительных лесах и подмостях все деревянные конструкции должны быть защищены от попадания искр листами железа или асбеста. Кроме того, должны быть приняты меры против попадания искр на нижележащие деревянные конструкции.

Деревянные леса и подмости должны быть тщательно очищены от строительного мусора. Помимо этого, должны быть проведены другие мероприятия в соответствии с требованиями пожарной безопасности при проведении строительных работ.

4.1.11. При выполнении ремонтно-монтажных работ на предприятии огневые работы разрешается проводить не ближе 20 м от резервуарных парков и отдельно стоящих резервуаров с нефтепродуктами; если в резервуарном парке проводят операции по наполнению (откачке) резервуаров нефтепродуктами, огневые работы можно проводить только на расстоянии не ближе 40 м от этих резервуаров (электросварочные агрегаты должны быть установлены с наружной стороны обвалования на расстоянии не менее 20 м от резервуаров с нефтепродуктами).

4.1.12. При производстве сварочных работ запрещается:

а) приступать к работе при неисправной сварочной аппаратуре, проводах, шлангах, горелках и трубопроводах;

б) выполнять сварку аппаратов и трубопроводов, находящихся под давлением жидкости, газа, пара или воздуха без их дегазации, а также под напряжением электрического тока;

в) сваривать свежеокрашенные конструкции до полного высыхания краски;

г) прокладывать токоведущие сварочные провода совместно с газосварочными шлангами и трубопроводами;

д) переносить провода от сварочных аппаратов под напряжением, а также волоком (для переноски провода обесточивают и свертывают в бухту, а затем разворачивают);

е) пользоваться промасленной спецодеждой и рукавицами;

ж) класть горящие горелки и раскаленные электроды на сгораемые предметы и материалы (для этих целей должна быть устроена специальная подставка из несгораемых материалов);

з) оставлять без присмотра включенные сварочные аппараты; использовать металлоконструкции или трубопроводы в качестве обратного провода;

и) оставлять в процессе работы не защищенные от дождя и снега сварочные аппараты, контрольно-измерительные приборы и трансформаторы;

к) хранить в сварочных кабинах горючие предметы, спецодежду и т. д.

4.1.13. Огневые работы должны быть немедленно прекращены при обнаружении поблизости горючих газов или паров нефтепродуктов.

4.1.14. По окончании огневых работ место их проведения должно быть тщательно проверено и очищено от раскаленных огарков, окалины или тлеющих предметов, а при необходимости полито водой.


4.2. ГАЗОСВАРОЧНЫЕ РАБОТЫ

4.2.1. Для временного производства газосварочных работ переносные ацетиленовые генераторы следует устанавливать на открытых площадках в неопасных в отношении пожара и взрыва местах.

Ацетиленовые генераторы необходимо ограждать и размещать не ближе 10 м от места проведения сварочных работ, от открытого огня и сильно нагретых предметов.

При установке ацетиленового генератора делают надпись: «Вход посторонним воспрещен — огнеопасно», «Не курить», «Не ходить с огнем».

4.2.2. Запрещается размещать склады для хранения карбида кальция на территории резервуарного парка.

4.2.3. В местах хранения и вскрытия барабанов с карбидом кальция запрещается курить, пользоваться открытым огнем и применять инструмент, способный образовать при ударе искру. Раскупоривать барабаны с карбидом кальция следует латунными зубилами и молотком. Запаянные барабаны открывать специальным ножом. Место реза на крышке необходимо предварительно смазать толстым слоем солидола.

4.2.4. Вскрытые барабаны с карбидом кальция следует защищать непроницаемыми для воды крышками с отогнутыми краями, плотно охватывающими барабан. Высота борта крышки должна быть не менее 50 мм.

4.2.5. Баллоны с кислородом необходимо устанавливать от места сварки на расстоянии не менее 10 м, от ацетиленового генератора — не менее 5 м.

На месте газосварочных работ разрешается иметь не более двух закрепленных баллонов с кислородом.

4.2.6. Хранение и транспортировка баллонов с газами разрешаются только с навинченными на их горловины защитными колпаками. При транспортировке баллонов не допускается толчков и ударов.

4.2.7. Баллоны с газом при хранении, перевозке и эксплуатации должны быть защищены от воздействия солнечных лучей и других источников тепла.

Расстояние от горелок (по горизонтали) до отдельных баллонов с кислородом и горючими газами должно быть не менее 5м.

4.2.8. При обращении с порожними баллонами из-под кислорода и горючих газов должны быть соблюдены такие же меры безопасности, как и с наполненными баллонами.

4.2.9. Для предотвращения взрывов ацетиленовые генераторы следует заряжать только кусковым карбидом кальция и не более как наполовину объема ящиков реторт.

При загрузке ацетиленового генератора запрещается загружать карбид кальция завышенной грануляции или проталкивать его в воронку аппарата железными прутьями и проволокой, работать на карбидной пыли.

4.2.10. После зарядки ацетиленового генератора карбидом кальция весь воздух из газгольдера и шлангов горелки должен быть вытеснен газом.

4.2.11. Перед тем как зажечь газовую горелку, необходимо проверить работу гидравлического затвора и наличие в нем воды. Заполнять гидравлический затвор водой и проверять ее уровень в затворе следует только при включении подачи газа. Выполнять сварочные работы при неисправном гидравлическом затворе ацетиленового генератора категорически запрещается.

4.2.12. Перед началом газосварочных работ должны быть проверены исправность газопроводящих шлангов и надежное их закрепление на присоединительных ниппелях аппаратуры, горелок, резаков, редукторов. Для этой цели применяют специальные хомутики.

На ниппели водяных затворов шланги должны быть надеты плотно, но не закреплены.

Не допускается использование шлангов, пропускающих газ, а также замена ацетиленовых шлангов кислородными и наоборот. В процессе газосварочных работ газопроводящие шланги необходимо оберегать от действия высоких температур и механических повреждений.

4.2.13. При разжигании горелки сначала постепенно открывают кислородный кран, а затем — ацетиленовый с одновременным поднесением пламени спички или зажигалки. При тушении горелки вначале перекрывают подачу ацетилена, а затем — кислорода.

4.2.14. При газосварочных работах нельзя допускать перегрева горелки. Во избежание этого следует периодически прекращать работу и охлаждать горелку, погружая ее в воду.

4.2.15. При обнаружении неисправности ацетиленового генератора или заметной утечки газа газосварочные работы должны быть прекращены, из газгольдера выпущен газ, реторты очищены от остатков карбида кальция, генератор промыт и направлен для ремонта в мастерскую. Запрещается ремонтировать ацетиленовые генераторы на месте проведения газосварочных работ.

4.2.16. По окончании работы карбид кальция в переносном генераторе должен быть полностью доработан. Известковый ил, удаляемый из генератора, необходимо выгружать в приспособленную для этой цели тару и сливать в иловую яму или в специальный бункер.

Иловые ямы должны быть расположены на специально отведенных площадках, место расположения иловых ям должно быть согласовано с пожарной охраной.

Открытые иловые ямы должны быть ограждены перилами в радиусе 10 м от края ямы, а закрытые — иметь несгораемые перекрытия или быть оборудованы вытяжной вентиляцией и люками для удаления ила.

4.2.17. При газосварочных работах и газовой резке запрещается;

а) приступать к работе при неисправных аппаратуре и шлангах;

б) отогревать замерзшие ацетиленовые генераторы, трубопроводы, вентили, редукторы и другие детали установок открытым огнем или раскаленными предметами (отогревать можно только горячей водой или паром), а также пользоваться инструментом, способным образовывать искры при ударе;

в) допускать соприкосновение кислородных баллонов, редукторов, шлангов и другого сварочного оборудования с различными маслами, а также с промасленной одеждой и ветошью;

г) курить и пользоваться открытым огнем на расстоянии менее 10 м от баллонов с горючим газом и кислородом, шлангов, ацетиленовых генераторов, газопроводов и иловых ям;

д) работать от одного гидравлического затвора двум сварщикам;

е) загружать карбид кальция в мокрые загрузочные корзины или при наличии воды в газосборнике загружать корзины карбидом более половины их объема (при работе генераторов «Вода на карбид»);

ж) оставлять баллоны со сжатым и сжиженным газами на солнце без укрытия;

з) оставлять ацетиленовые генераторы после окончания газосварочных работ не очищенными от остатков карбида кальция и ила, реторты, ящики и другие части генератора непромытыми;

и) продувать шланги для горючих газов кислородом и кислородный шланг горючими газами, пользоваться шлангами, длина которых превышает 30 м. При производстве монтажных работ допускается применение шлангов длиной до 40 м. Применение шлангов длиной свыше 40 м допускается в исключительных случаях с разрешения руководителя работ и инженера по технике безопасности;

к) перекручивать, заламывать или зажимать газопроводящие шланги;

л) переносить генератор при наличии в газосборнике ацетилена;

м) преднамеренно увеличивать давление газа в ацетиленовом генераторе, накладывая на колокол тяжелые предметы или увеличивать единовременную загрузку карбида кальция.


4.3. ЭЛЕКТРОСВАРОЧНЫЕ РАБОТЫ

4.3.1. Сварочные генераторы и трансформаторы, а также все вспомогательные приборы и аппараты к ним, устанавливаемые на открытом воздухе, должны быть выполнены в закрытом или защищенном исполнении с противосыростной изоляцией и установлены под навесами из несгораемых материалов.

4.3.2. Электросварочные установки (стационарные и передвижные) и свариваемые предметы при проведении сварочных работ должны быть заземлены.

Помимо заземления основного электросварочного оборудования в сварочных установках надлежит заземлять тот зажим вторичной обмотки сварочного трансформатора, к которому присоединяется проводник, идущий к изделию (обратный провод).

Заземление выполняют при помощи гибких изолированных проводов, снабженных специальными зажимами, обеспечивающими надежный контакт. Применение голых проводов и подручных металлических предметов для заземления не допускается.

4.3.3. Соединение жил сварочных проводов между собой должно выполняться горячей пайкой. Подключение электропроводок к электрододержателю, свариваемому изделию и сварочному аппарату допускается только при помощи специальных зажимов или медных кабельных наконечников, скрепленных болтами с шайбой.

4.3.4. Провода, подключенные к сварочным аппаратам, распределительным щитам и другому оборудованию, должны иметь надежную изоляцию, защиту от действия высокой температуры, механических повреждений и химических воздействий.

Применять для электросварочных работ провода с поврежденной изоляцией и переносить провода сварочных аппаратов под напряжением запрещается.

4.3.5. При проведении электросварочных работ, связанных с частыми перемещениями сварочных установок, должны применяться механические шланговые кабели.

4.3.6. Обратный проводник от свариваемого изделия к источнику тока должен быть аналогичным основному проводу, присоединённому к электрододержателю.

4.3.7. При смене электродов в процессе сварки их остатки (огарки) следует складывать в специальный металлический ящик, устанавливаемый у места сварочных работ.

4.3.8. Во время перерыва, а также при уходе сварщика с рабочего места электросварочный аппарат и провода должны быть обесточены.


4.4. РЕЗКА МЕТАЛЛА

4.4.1. При бензо-, керосине- и кислородной резке бачок с горючим должен находиться не ближе 5 м от баллонов с кислородом и от источников открытого огня и не ближе 3 м от рабочего места резчика. При этом бачок должен быть расположен так, чтобы на него не попадали пламя и искры при работе.

4.4.2. Перед зарядкой бачка горючим должны быть проверены его исправность и герметичность. При пропуске горючей жидкости и неисправности насоса бачок эксплуатировать не разрешается.

4.4.3. Бачок должен иметь исправный манометр, а также предохранительный клапан, не допускающий повышения давления в бачке более 0,5 МПа. Нельзя выполнять резку металла при давлении воздуха в бачке, превышающем рабочее давление кислорода в резаке. Рабочее давление в бачке (с горючим) должно быть не выше 0,3 МПа.

4.4.4. Для бензо-, керосино- кислородной резки бачки должны заправляться только фильтрованным горючим не более чем на 3/4 его объема. Заправлять бачки следует в специально отведенном помещении или на специально отведенной площадке.

Место заправки от места выполнения огневых работ и открытых источников огня должно быть расположено не ближе 20 м. Хранение запаса горючего допускается в количестве не более сменной потребности. Горючее необходимо хранить в исправной, небьющейся, плотно закрывающейся специальной таре.

4.4.5. Перед началом бензо-, керосино- кислородной резки необходимо проверить надежность и плотность присоединения бензостойкого шланга к бачку и резаку. Сальник запорного вентиля на бачке не должен пропускать горючее.

4.4.6. При обратном ударе пламени работа должна быть немедленно прекращена, а горелка потушена.

4.4.7. При резке металла бензо-, керосино- и кислородорезаком запрещается:

↑
Закрыть

Строительный каталог
