ПБ 06-111-95, часть 18

Приемку вентиляторной установки после ремонта производят механик и энергетик шахты. О качестве произведенного ремонта механик и энергетик делают в книге соответствующие записи.

Во II разделе книги записываются результаты осмотра всех реверсивных устройств и проверки их реверсии согласно §129 "Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом".

Приложение 6

ИНСТРУКЦИЯ ПО СОСТАВЛЕНИЮ ВЕНТИЛЯЦИОННЫХ ПЛАНОВ

К §140 Единых правил безопасности

при разработке рудных, нерудных

и россыпных месторождений полезных

ископаемых подземным способом

1. Вентиляционные планы должны составляться путем нанесения на копии планов горных работ основных горизонтов всех вентиляционных устройств и оборудования.

2. На шахтах, разрабатывающих свиты жил (рудных тел), а также при ведении работ на нескольких горизонтах должны составляться вентиляционные планы по основным горизонтам и аксонометрические схемы вентиляции.

При отработке одной рудной залежи и при ведении работ на одном горизонте должен составляться только вентиляционный план.

В случаях, когда на горизонте несколько залежей вскрыты общими выработками, находящимися в единой вентиляционной системе, должен составляться общий погоризонтный план вентиляции.

Вентиляционные планы и схемы должны утверждаться главным инженером шахты, а для шахт, сбитых между собой, - главным инженером организации (предприятия).

3. На вентиляционные планы должны быть нанесены указанными в приложении 1 к настоящим Правилам условными обозначениями:

а) движение вентиляционной струи воздуха: свежей - красными и отработанной - синими стрелками;

б) вентиляционные устройства: замерные станции с указанием их сечения, количества протекающего воздуха и его скорости, перемычки, кроссинги, вентиляционные двери;

в) коммуникации и средства пожаротушения, необходимые для ликвидации аварий: сети подземных водопроводов и воздухопроводов с пожарными гайками и вентиляторами; места переключения воздухопроводов на подачу воды; места нахождения насосов и водосборников с указанием их емкости; места расположения камер аварийного воздухоснабжения (КАВС), подземных камер - убежищ, пункты переключения в самоспасатели и вагонеток с противопожарным оборудованием и материалами для перемычек; склады противопожарных материалов; противопожарные двери.

В целях удобства расположения всех сведений о коммуникациях и средствах пожаротушения допускается нанесение их на отдельных листах вспомогательных планов.

На аксонометрической схеме вентиляции шахты должны быть нанесены указанными в приложении 1 к настоящим Правилам условными обозначениями:

а) движение вентиляционной струи воздуха: свежей - красными и отработанной - синими стрелками;

б) главные и вспомогательные вентиляторы главного проветривания с указанием их фактической и номинальной производительности в м/с и депрессии в мм вод. ст.;

в) калориферные установки;

г) противопожарные оросительные устройства;

д) места установки телефонов;

е) места нахождения огнетушителей;

ж) места группового хранения самоспасателей;

з) места установки вентиляторов местного проветривания, их производительность и количество поступающего к ним воздуха;

и) количество воздуха, поступающего в шахту, на горизонт, на крылья, участки и в блоки (камеры);

к) количество воздуха, исходящего из шахты, крыла, горизонта и участка;

л) шахтные и блоковые запасные выходы.

Примечание. При наличии на шахте одного горизонта требования пп. "б", "в", "д" предъявляются к вентиляционному плану.

4. В особой таблице на аксонометрической схеме вентиляции или на вентиляционном плане должны быть указаны:

а) число замерных станций на поступающей струе, на исходящей струе и общее число станций;

б) общее количество воздуха, поступающего в шахту;

в) внешние и внутришахтные утечки (подсосы): через устье вентиляционного ствола, герметические здания, ляды, перемычки, перекидные клапаны для опрокидывания струи, в околоствольных дворах, через вентиляционные устройства на пути движения воздуха до начала участковых штреков и через выработанное пространство на участках;

г) эквивалентное отверстие по каждому крылу шахты (участку), обслуживаемому отдельным вентилятором, а также по шахте в целом.

5. К вентиляционному плану должна быть приложена объяснительная записка, в которой указываются:

а) типы рабочих и резервных вентиляторов главного проветривания, наличие реверсивных устройств и телефонной связи, а также порядок вызова коммутатора шахты по телефону;

б) число, типы и производительность вентиляторов местного проветривания;

в) проветривание подготовительных выработок (количество забоев) за счет общешахтной депрессии и вентиляторами местного проветривания;

г) количество очистных забоев (камер, блоков, лав), проветриваемых последовательно; в этом случае из двух камер, проветриваемых последовательно, подлежит учету только вторая;

д) список имеющихся измерительных приборов и потребности в них.

6. При составлении вентиляционных планов должны быть разработаны мероприятия, реализация которых улучшит состояние вентиляции на шахте, указаны сроки их выполнения и необходимое оборудование. При разработке мероприятий по улучшению вентиляционного хозяйства шахты необходимо предусматривать:

а) приведение вентиляционных выработок в полное соответствие с требованиями правил безопасности;

б) разделение основной струи свежего воздуха на отдельные параллельные струи для обособленного проветривания отдельных участков, блоков;

в) сокращение протяженности вентиляционных выработок путем прохождения новых вентиляционных сбоек, вентиляционных шурфов, скважин, особенно на шахтах с большими утечками воздуха;

г) сооружение вентиляционных устройств: перемычек, ляд, дверей, кроссингов для уменьшения утечек воздуха и снижение местных сопротивлений;

д) замену маломощных вентиляторов более мощными или повышенной депрессии, установку резервных вентиляторов, оборудование главных вентиляторных установок устройствами для реверсирования воздушной струи.

7. Вентиляционные планы необходимо:

а) составлять один раз в полгода в трех экземплярах и пополнять ежемесячно, при этом все изменения в расположении вентиляционных устройств (дверей, перемычек, вентиляционных окон), вентиляторов местного проветривания, а также направлений вентиляционных струй должны отмечаться на вентиляционных планах не позднее чем на другой день и подтверждаться подписью начальника пылевентиляционной службы (ПВС) и главного инженера шахты с указанием на планах даты внесения изменений;

б) хранить один экземпляр у начальника ПВС шахты, другой - в ВГСЧ и третий - у главного инженера шахты в комплекте Плана ликвидации аварий.

Приложение 7

ИНСТРУКЦИЯ ПО ОТБОРУ ПРОБ РУДНИЧНОГО ВОЗДУХА

К §141 Единых правил

безопасности при разработке

рудных, нерудных и россыпных

месторождений полезных

ископаемых подземным способом

1. Общие положения

1. Настоящая Инструкция по отбору проб рудничного воздуха устанавливает порядок отбора проб рудничного воздуха согласно требованиям §141 "Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом". При отборе проб воздуха во время аварий и в других экстренных случаях порядок и места отбора устанавливает главный инженер шахты по согласованию с командиром ВГСЧ.

II. Организация, сроки и места отбора проб рудничного воздуха

2. Отбор рудничного воздуха производят наборщики проб или респираторщики ВГСЧ по наряду, выданному лабораторией ВГСЧ в соответствии с планом отбора проб.

3. План отбора проб составляется один раз в квартал начальником ПВС. План и сроки отбора утверждает главный инженер шахты по согласованию с командиром ВГСЧ. Перед началом каждого месяца (за 5 дней до начала) план уточняется.

4. В плане отбора проб воздуха должны быть указаны: дни отбора проб, место и число проб.

Отбор проб воздуха для контроля его качественного состава должен производиться не реже одного раза в месяц на рабочих местах, в блоках, камерах, лавах, и не реже одного раза в квартал - в остальных выработках.

На шахтах, вблизи которых имеются горящие породные отвалы (терриконы) или промышленные предприятия, загрязняющие атмосферу вредными примесями, которые могут попасть в шахту, планом должен предусматриваться отбор проб воздуха на общей поступающей струе.

В выработках, где температура воздуха превышает 20°С, одновременно с отбором проб воздуха следует производить замер температуры, влажности и скорости движения воздушной струи.

5. В дни, предусмотренные планом, наборщик проб или респираторщик ВГСЧ должен являться к начальнику ПВС (участка) шахты для корректировки наряда.

Начальник ПВС (участка) шахты подписывает наряд (форма 1) на отбор проб воздуха, назначает работника для контроля за выполнением наряда по отбору проб.

Форма 1

Наряд N _____________________________ от "________"___________________19_______г.

Выдан_______________________________________________________________________

(должность, фамилия лица, которому выдан наряд)

на отбор проб воздуха по_______________________________________________________

(наименование шахты)

Время отбора проб	Наиме- нование места отбора проб	Горизонт и участок	Время взрывания	N вакуумного сосуда	N камеры или бюретки	Показания индикаторной трубки	Примечание

Условия, сопровождающие набор проб воздуха_____________________________________

Наряд выдал (должность и подпись)______________________________________________

Наряд скорректировал (должность и подпись)______________________________________

Пробы набрал (должность, подпись)______________________________________________

При наборе проб присутствовал (должность и подпись)_______________________________

Пробы принял лаборант (подпись, дата и время)____________________________________

_______________________________________________________________________________

6. При проходке выработок с применением взрывчатых веществ должен предусматриваться отбор проб воздуха с целью установления режима проветривания.

7. В выработках с удушливой атмосферой, а также при разгазировании и вскрытии выработок, ранее выведенных из эксплуатации, отбор проб рудничного воздуха должен производиться респираторщиками ВГСЧ.

8. Анализ проб рудничного воздуха, отбираемых в соответствии с §141 "Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом", производится на определение СН, Н, HS, SO, (в зависимости от характера полезного ископаемого), а также СО, СО, О и окислов азота.

Анализы проб на определение СH, Н, СО и O производятся с точностью до 0,1% по объему.

Анализы проб на окись углерода должны производиться с точностью до 0,0017% по объему при качественном анализе.

Анализы проб на сероводород, сернистый газ и окислы азота должны производиться с точностью до 0,0001% по объему.

9. В целях проверки правильности расчетного количества воздуха, подаваемого в забои для проветривания после взрывных работ согласно §99 "Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом", периодически должны отбираться пробы для контрольных анализов воздуха. Отбор этих проб должен производиться не позже 30 мин после взрыва.

Отбор проб воздуха должен производиться во всех тупиковых выработках через 35 м после начала проходки и в дальнейшем через каждые 50 м проходки, а для восстающих - через 15-20 м.

10. Пробы воздуха, набираемые в непроветриваемой части затопленных выработок (при откачке), должны анализироваться на содержание CO, СО, СН,HS, О и SO.

11. В случае необходимости главный инженер шахты должен произвести отбор проб силами шахты и без задержки доставить их в лабораторию ВГСЧ.

12. Отбор проб рудничного воздуха при эксплуатации самоходного оборудования с двигателями внутреннего сгорания должен производиться в соответствии с "Требованиями безопасности при эксплуатации самоходного (нерельсового) оборудования в подземных выработках" (приложение 2 настоящих Правил).

13. Анализ срочных проб должен производиться в течение 3 ч с момента поступления их в лабораторию.

Во всех случаях результаты анализов рудничного воздуха с повышенным содержанием ядовитых и горючих газов, а также срочных анализов сообщают главному инженеру шахты или дежурному (диспетчеру), государственному инспектору немедленно по телефону с последующим направлением (по почте или нарочным) извещения о результатах анализа рудничного воздуха и копию наряда на отбор проб.

III. Отбор проб воздуха. Подготовка к отбору проб

14. Отбор проб воздуха должен производиться в соответствии с настоящей Инструкцией. Ответственность за правильный отбор проб возлагается на наборщика проб или респираторщика ВГСЧ.

Отбор проб рудничного воздуха производится в камеры (калачи), сосуды, бутылки.

15. Наполнение сосудов или бутылок, предназначенных для отбора проб воздуха, должно производиться чистой водой. Наполнение грязной технической, шахтной и кипяченой водой запрещается.

Перед наполнением сосудов для отбора проб вода должна находиться не менее 2 ч в специальном отстойном баке при комнатной температуре. При заполнении сосуда необходимо следить, чтобы он был полностью заполнен водой и в нем не оказалось пузырьков воздуха вследствие применения недостаточно отстоявшейся или холодной воды.

16. Для отбора проб должны использоваться только бутылки или бюретки из прозрачного белого стекла.

Все применяемые для отбора проб камеры (калачи), сосуды, бутылки должны быть пронумерованы асфальтовым лаком или эмалевой краской.

Применение бумажных наклеек для этой цели и обозначение на них мест отбора пробы запрещаются.

Ответственность за подготовку посуды возлагается на дежурного лаборанта, правильность заполнения водой - на наборщика проб или респираторщика ВГСЧ.

Отбор проб

17. Отбор проб рудничного воздуха "мокрым" способом основан на замещении воды, выливаемой из сосуда (бутылки или газовой бюретки), воздухом.

"Мокрым" способом необходимо пользоваться при отборе проб воздуха для определения содержания в нем метана, кислорода, окиси углерода, водорода, а также углекислого газа, если не требуется высокой точности определения.

"Мокрый" способ нельзя применять при отборе проб для определения содержания газов, активно поглощаемых водой (сернистого газа, сероводорода и окислов азота), или когда проба газа предназначается для длительного (более 3 суток) хранения.

18. Бутылки для отбора проб воздуха должны герметически закрываться резиновыми пробками. Применение корковых пробок запрещается. Резиновые трубки, надетые на концы бюреток, закрываются оплавленными стеклянными пробками.

19. Для отбора проб бутылка открывается, из нее выливается вода, место которой занимает отбираемый воздух, после чего она герметически закрывается и поворачивается вверх дном для создания гидравлического затвора. Последний создается из оставляемой воды высотой 10 - 15 мм над пробкой.

Бутылки с пробами рудничного воздуха должны транспортироваться и храниться в положении горлышками вниз.

20. При отборе проб наборщик должен становиться лицом против направления воздушной струи и держать сосуд в вытянутой руке, чтобы выдыхаемый им воздух не попал в пробу.

21. На входящих и исходящих струях воздуха выработок отбор проб должен производиться так, чтобы проба характеризовала средний состав воздуха данной выработки. Для этого наборщик должен открывать сосуд и водить им зигзагообразно от кровли до почвы выработки, постепенно передвигаясь по всему сечению выработки. Путь сосуда изображен на рисунке.

Рис. Путь перемещения сосуда при наборе пробы воздуха

22. В камерах и других выработках, имеющих большую высоту, отбор проб должен производиться на уровне 1,5 - 2 м и сосуд перемещаться по возможно большей площади. Кроме того, должен производиться отбор второй пробы у кровли выработки.

23. В стволах шахт при отборе проб воздуха зигзагообразные движения сосудов производятся в плоскости, перпендикулярной направлению струи.

24. В зависимости от места, где отбирается проба, требуемой точности определения и свойств определяемых газов отбор проб воздуха, помимо "мокрого" способа, разрешается производить следующими способами:

а) вакуумным;

б) методом продувания;

в) аспирационным;

г) в футбольные камеры.

Отбор проб из изолированных пожарных участков

25. Для анализа воздуха изолированных пожарных участков пробы берутся из-за перемычек и из контрольных скважин методом продувания сухих бюреток набираемым воздухом с помощью ручного насоса. Перед отбором пробы воздух откачивается насосом через трубку в количестве не менее 10-кратного ее объема.

При отборе проб из-за перемычек и из контрольных скважин необходимо замерять температуру и давление в изолированном участке (водяным манометром) и делать соответствующую отметку в акте-наряде. При наличии в изолированном участке давления ниже наружного (скважина или труба "принимает") отбор проб не производится.

IV. Доставка и сдача проб воздуха в лабораторию

26. Пробы рудничного воздуха должны направляться в лабораторию с нарядом по форме 1, содержащим указания, на какой шахте и в каких местах взяты пробы.

27. Доставленные в лабораторию пробы вместе с заполненным и подписанным нарядом сдаются дежурному лаборанту. Проверив состояние доставленных сосудов с пробами, лаборант расписывается в приеме проб на наряде и в журнале для записи результатов анализа.

О всех недостатках принимаемых проб лаборант делает заметки на обороте наряда, записывает в журнале и немедленно докладывает начальнику лаборатории.

28. В зависимости от характера недостатков доставленных в лабораторию проб начальник лаборатории имеет право:

а) отказаться от проведения анализа дефектных проб с требованием повторного набора;

б) произвести анализ дефектных проб, письменно предупредив администрацию шахты и руководство ВГСЧ о характере дефектов, возможной неточности результатов анализов с обязательным требованием повторного набора.

29. Все анализы проб воздуха, поступающих в лабораторию, кроме забракованных, должны вноситься в "Журнал записей результатов анализов проб рудничного воздуха" (форма 2).

Форма 2

Журнал записей результатов анализа проб рудничного воздуха

	Наименова-	Дата			Номер		Результаты анализа, % по объему
N п/п	ние шахты, место набора проб (гори- зонт, участок, выработка)	отбора проб	поступления проб	Время окончания анализа	наряда	сосуда	CO	O	CO	H	CH	SO H S NO	Температура воздуха, °С	Подпись лаборанта, производившего анализ	Кому, когда, кем передано по телефону	Кто принял (должность, фамилия)	Примечание
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18

Приложение 8

ИНСТРУКЦИЯ

ПО УСТРОЙСТВУ, ОСМОТРУ И ИЗМЕРЕНИЮ СОПРОТИВЛЕНИЯ

ШАХТНЫХ ЗАЗЕМЛЕНИЙ

К §509, 516 и 528 Единых правил

безопасности при разработке

рудных, нерудных и россыпных

месторождений полезных

ископаемых подземным способом

1. Общие положения

1. Заземление установок осуществляется с помощью специальных заземляющих устройств, состоящих из заземлителя и заземляющих проводников.

2. Заземлители разделяются на главные и местные.

3. Главные заземлители устанавливаются в зумпфах, водосборниках шахты. Местные заземлители устанавливаются в штрековых сточных канавах или же в других пригодных для этой цели местах.

4. На шахте необходимо устанавливать не менее двух главных заземлителей (в зумпфе и водосборнике), один из которых является резервным на время ремонта или чистки другого.

Главные заземлители с помощью стальной полосы (троса) сечением не менее 100 ммсоединяются с заземляющим контуром (сборными заземляющими шинами) околоствольных электромашинных камер и центральной подземной подстанции. Заземляющий контур выполняется из стальной полосы сечением не менее 100 мм.

5. Местные заземлители должны устраиваться в следующих пунктах:

а) в каждой распределительной или трансформаторной подстанции, а также в каждой электромашинной камере, за исключением центральной подземной подстанции и околоствольных электромашинных камер, заземляющие контуры которых соединены с главными заземлителями заземляющими проводниками;

б) у каждого стационарного или передвижного распределительного пункта;

в) у каждого индивидуально установленного выключателя или распределительного устройства;

г) у каждой кабельной муфты. Допускается для сети стационарного освещения устраивать местное заземление не для каждой муфты или светильника, а через каждые 100 м кабельной сети;

д) у отдельно установленных машин.

6. При установке одного заземлителя на группу заземляемых объектов должны применяться сборные заземляющие проводники (шины), выполняемые из стали или меди с минимальным сечением соответственно 50 или 25 мм. Эти сборные шины подсоединяются к местному заземлителю с помощью полосы (троса). Требования к материалу и сечению полосы те же, что и к сборным шинам.

7. Каждый подлежащий заземлению объект должен присоединяться к сборным заземляющим проводникам (шинам) или заземлителю при помощи отдельного ответвления из стали сечением не менее 50 мм или из меди сечением не менее 25 мм. Для устройств связи допускается присоединение аппаратуры к заземлителям стальным или медным проводом сечением соответственно не менее 12 и 6 мм.

Заземление должно быть выполнено так, чтобы при отсоединении отдельных аппаратов и машин от заземления не нарушалось заземление остального оборудования.

Последовательное присоединение заземляющих объектов к сборным заземляющим проводникам или заземлителям запрещается, кроме кабельных муфт и светильников в сети стационарного освещения.

8. В качестве проводников, связывающих местные и главные заземлители, должны использоваться стальная броня и свинцовая оболочка бронированных кабелей или другие проводники.

Помимо местного заземления, все электрические машины и аппараты, муфты и другая кабельная арматура с присоединенным бронированным кабелем должны быть снабжены перемычками из стали сечением не менее 50 мм или из меди сечением не менее 25 мм, посредством которых осуществляется непрерывная цепь свинцовых оболочек и стальной брони отдельных отрезков бронированных кабелей, как это представлено на рис. 1.

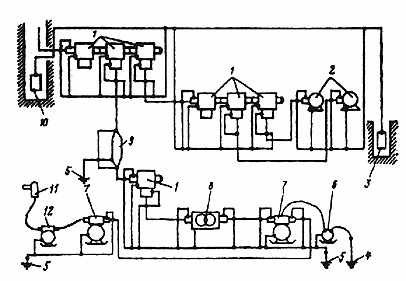

Рис. 1. Принципиальная схема заземляющей сети в шахте:

1 - комплектные распредустройства (КРУ); 2 - электродвигатели насосов; 3 - главный заземлитель в водосборнике; 4 - дополнительный заземлитель реле утечки; 5 - местные заземлители; 6 - реле утечки; 7 - автоматический выключатель; 8 - трансформатор; 9 - кабельная муфта; 10 - главный заземлитель в зумпфе; 11 - комбайн; 12 - магнитный пускатель

При применении кабелей с заземляющими жилами непрерывная цепь создается путем соединения заземляющих жил. Если эти кабели имеют металлические оболочки и броню, то и в этом случае наличие перемычек обязательно.

9. Для обеспечения надежности электрических контактов в цепях заземления и механической прочности заземляющей проводки необходимо выполнять следующие требования:

а) присоединение заземляющих проводников к заземлителям должно осуществляться, как правило, сваркой, выполняемой на поверхности;

б) присоединение заземляющих проводников к корпусам машин и аппаратов и к различным конструкциям, которые в процессе эксплуатации подвергаются перемещению, замене и т.п., должно выполняться с помощью специальных заземляющих зажимов (болтов, шпилек), предусмотренных для этой цели на корпусах электрооборудования и конструкциях;

в) присоединение заземляющих проводников к заземляющей шине следует производить сваркой (если позволяют условия) с помощью болта диаметром не менее 10 мм (рис. 2 и 3) или другими равноценными способами. Пример соединения двух отрезков заземляющих тросов показан на рис. 4;

Рис. 2. Присоединение заземляющего проводника из полосовой стали к магистрали:

1 - болт; 2 - проводник; 3 - магистраль; 4 - гайка; 5 - шайба

Рис. 3. Присоединение заземляющего проводника из троса к магистрали:

1 - болт; 2 - трос; 3 - магистраль; 4 - гайка; 5 - шайба; 6 - наконечник

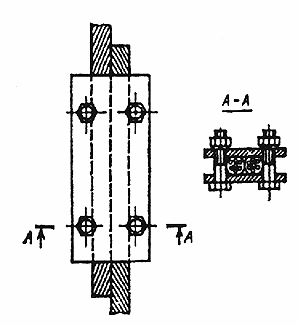

Рис. 4. Схема соединения двух отрезков заземляющих тросов

г) в машинных камерах и прочих выработках с бетонной крепью заземляющие контуры и проводники должны поддерживаться специальными штырями или скобами (рис. 5);

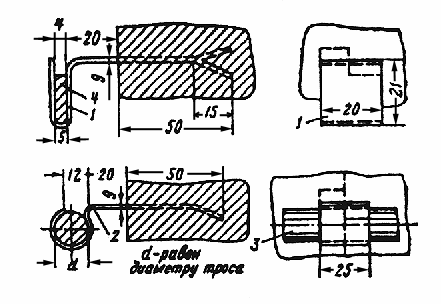

Рис. 5. Крепление заземляющего проводника в камере с бетонной крепью:

1 - зажим для крепления плоских шин; 2 - зажим для крепления троса; 3 - трос; 4 - шина

д) в выработках с деревянной крепью заземляющие проводники укрепляются стальными скобами (рис. 6).

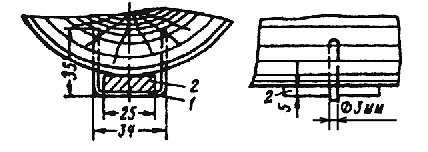

Рис. 6. Крепление заземляющего проводника в выработках с деревянной крепью:

1 - стальная скоба; 2 - заземляющий проводник

10. Болтовое соединение заземляющих проводников должно удовлетворять следующим требованиям:

а) диаметр зажима должен быть не менее 8 мм;

б) контактные поверхности должны быть не менее площади шайбы для принятого болта и должны быть зачищены до блеска;

в) болты и гайки должны быть снабжены пружинными шайбами или контргайками.

11. Заземляющие проводники и места их соединений должны быть доступны для осмотра.

12. Допускается использование металлической крепи горных выработок в качестве местных заземлителей. При этом заземляющие устройства должны выполняться в соответствии с рекомендациями ВостНИИ.

II. Устройство заземлителей

13. Для заземлителей в зумпфе или водосборнике должны применяться стальные полосы площадью не менее 0,75 м, толщиной не менее 5 мм и длиной не менее 2,5 м.

Для заземлителей в сточных канавах должны применяться стальные полосы площадью не менее 0,6 м, толщиной не менее 3 мм и длиной не менее 2,5 м.

Заземлитель следует укладывать в горизонтальном положении в углубленном месте сточной канавы на "подушку" толщиной не менее 50 мм из песка или мелких кусков породы и сверху засыпать слоем в 150 мм из такого же материала (рис. 7).

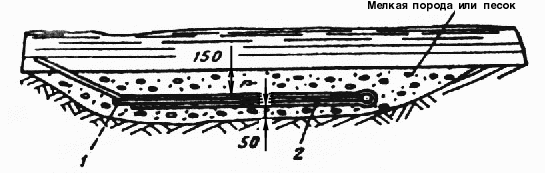

Рис. 7. Расположение заземлителя в сточной канаве:

1 - заземляющий электрод; 2 - проводник

14. Для заземлителей в выработках, в которых нет сточной канавы, должны применяться стальные трубы диаметром не менее 30 мм и длиной не менее 1,5 м. Стенки труб должны иметь на разной высоте не менее 20 отверстий диаметром не менее 5 мм.

Труба вставляется в предварительно пробуренный шпур (рис. 8) глубиной не менее 1,4 м.

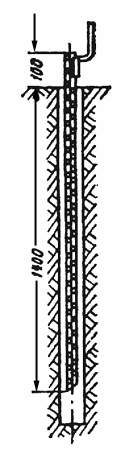

Рис. 8. Устройство заземления с помощью трубы

При необходимости должно устраиваться несколько заземлителей. Труба, а также пространство между наружной стенкой трубы и стенкой шпура заполняются смесью из гигроскопического материала (песка, золы и т.п.).

Для поддержания постоянной и достаточной влажности через трубу периодически заливается водный раствор поваренной соли.

15. При прокладке кабелей по буровым скважинам главное заземление должно устраиваться на поверхности или в водосборниках шахты. При этом должно быть не менее двух главных заземлителей, резервирующих друг друга. Если скважина закреплена обсадными трубами, они могут быть использованы в качестве одного из главных заземлителей.

III. Заземление стационарных электроустановок. Машины и аппараты

16. Заземление металлических оболочек электрооборудования, кабелей переменного и постоянного тока и других подлежащих заземлению конструкций, установленных в трансформаторных, распределительных и преобразовательных подстанциях, осуществляется соединением всех заземляемых объектов (независимо от рода тока) с общим контуром заземления, оборудованным в подстанции и присоединенным к местному заземлителю и общешахтной сети заземления.

Заземляющий контур в камере тяговой подстанции электровозной контактной откатки должен быть также присоединен к токоведущим рельсам, используемым в качестве обратного провода контактной сети, или к соединенному с рельсами отрицательному полюсу источника постоянного тока.

17. Заземление корпусов электрооборудования должно осуществляться с помощью наружного заземляющего зажима, к которому должен присоединяться проводник сети заземления. Примеры заземления отдельных видов электрооборудования приведены на рис. 9, 10 и 11.

Рис. 9. Схема заземления трансформатора

1 - броня кабеля; 2 - заземляющий зажим; 3 - хомут; 4 - перемычка; 5 - заземляющие проводники; 6 - местный заземлитель

Рис. 10. Схема заземления передвижной трансформаторной подстанции:

1 - броня кабеля; 2 - хомут; 3 - наружные заземляющие зажимы; 4 - заземляющая жила гибкого кабеля; 5 - внутренний заземляющий зажим; 6 - дополнительный заземлитель встроенного реле утечки; 7 - заземляющие проводники; 8 - местный заземлитель; 9 - перемычка

Рис. 11. Примерные схемы заземления отдельно установленных аппаратов

а - при присоединении бронированных кабелей, б - при присоединении гибких кабелей; в - при присоединении бронированного и гибкого кабелей; 1 - заземляющие проводники; 2 - перемычки; 3 - хомуты; 4 - броня кабеля; 5 - наружные заземляющие зажимы; 6 - заземляющие жилы гибких кабелей; 7 - внутренние заземляющие зажимы; 8 - местный заземлитель

18. На скребковых и ленточных конвейерах, перегружателях и т.п., имеющих непосредственное металлическое соединение с электрооборудованием, например с приводным электродвигателем, разрешается производить заземление только электрооборудования.

ПБ 06-111-95, часть 18

Строительный каталог
