ГОСГОРТЕХНАДЗОР РОССИИ

Утверждены

постановлением

Госгортехнадзора России

от 18.07.1994 г. № 45

ПРАВИЛА

УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ

ПБ-03-75-94

Обязательны для всех министерств, ведомств, предприятий, организаций (независимо от их ведомственной принадлежности и форм собственности) и граждан

Редакционная коллегия

Н.А. Хапонен (председатель),

А.К. Зыков (зам. председателя), А.А. Шельпяков. П.А. Антикайн, Б.В. Зверьков, В.Ф. Жоголь. С.С. Якобсон, С.А. Белкин, И.Е. Дмитренко

Настоящие Правила являются переработанным изданием Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды, утвержденных Госпроматомнадзором СССР 9 ноября 1990 г.

Правила разработаны в рамках ГНТП «Безопасность населения и народохозяйственных объектов с учетом риска возникновения природных и техногенных катастроф».

При подготовке нового издания Правил были учтены замечания и предложения министерств, ведомств, научно-исследовательских институтов, промышленных предприятий, органов надзора и других заинтересованных организации.

Правила согласованы с Федерацией независимых профсоюзов России.

С введением в действие настоящих Правил утрачивают силу Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды, утвержденные Госпроматомнадзором СССР 9 января 1990 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Назначение и область применения настоящих Правил, классификация трубопроводов

1.1.1. Настоящие Правила устанавливают требования к проектированию, конструкции, материалам, изготовлению, монтажу, ремонту¹ и эксплуатации трубопроводов² , транспортирующих водяной пар с рабочим давлением³ более 0,07 МПа (0,7 кгс/см² ) или горячую воду с температурой свыше 115°С. Основные термины и определения приведены в приложении 1.

1.1.2. Настоящие Правила не распространяются на:

а) трубопроводы, расположенные в пределах котла;

б) сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью (водоотделители, грязевики и т. п.), они должны соответствовать требованиям "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных Госгортехнадзором России;

в) трубопроводы, устанавливаемые на морских и речных судах и на других плавучих средствах, а также на морских передвижных установках и объектах подводного применения;

г) трубопроводы, устанавливаемые на подвижном составе железнодорожного, автомобильного и гусеничного транспорта;

д) трубопроводы I категории с наружным диаметром менее 51 мм и трубопроводы II, III и IV категории с наружным диаметром менее 76 мм;

е) сливные, продувочные и выхлопные трубопроводы котлов и сосудов, соединенные с атмосферой;

ж) трубопроводы атомных электростанций и установок;

з) пароперепускные трубопроводы в пределах паровых турбин и трубопроводы отбора пара от турбины до задвижки;

и) трубопроводы специальных установок военного ведомства;

к) трубопроводы, изготовленные из неметаллических материалов.

1.1.3. Все трубопроводы, на которые распространяются настоящие Правила, делятся на четыре категории (табл. 1).

__________________

¹ Требования к монтажу и ремонту те же, что и требования к изготовлению.

² Редукционно-охладителъные устройства (РУ, РОУ, БРОУ) и коллекторы являются частью трубопроводов и должны соответствовать требованиям настоящих Правил.

³ Здесь и далее по тексту указывается избыточное давление.

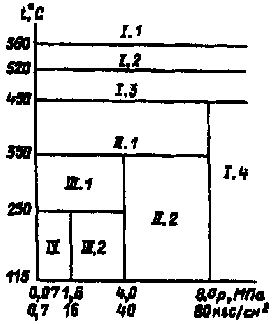

Таблица 1

Категории и группы трубопроводов

Примечание. Если значения параметров среды находятся в разных категориях, то трубопровод следует отнести к категории, соответствующей максимальному значению параметра среды (см. схему).

1 .1.4. При определении категории трубопровода рабочими параметрами транспортируемой среды следует считать:

а) для паропроводов от котлов - давление и температуру пара по их номинальным значениям на выходе из котла (за пароперегревателем);

б) для паропроводов от турбин, работающих с противодавлением, - максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;

в) для паропроводов от нерегулируемых и регулируемых отборов пара турбины (в том числе для паропроводов промежуточного перегрева) - максимально возможные значения давления и температуры пара в отборе (согласно данным завода - изготовителя турбины);

г) для паропроводов от редукционных и редукционно-охладительных установок - максимально возможные значения давления и температуры редуцированного пара, принятые в проекте установки;

д) для трубопроводов питательной воды после деаэраторов повышенного давления - номинальное давление воды с учетом гидростатического давления столба жидкости и температуру насыщения в деаэраторе;

е) для трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) - наибольшее давление, создаваемое в напорном трубопроводе питательным электронасосом при закрытой задвижке и максимальном давлении на всасывающей линии насоса (при применении питательных насосов с турбоприводом и электронасосов с гидромуфтой - 1,05 номинального давления в котле), и максимальную расчетную температуру воды за последним ПВД;

ж) для подающих и обратных трубопроводов водяных тепловых сетей - наибольшее возможное давление и максимальную температуру воды в подающем трубопроводе с учетом работы насосных подстанций на трассе и рельефа местности.

1.1.5. Категория трубопровода, определенная по рабочим параметрам среды на входе в него (при отсутствии на нем устройств, изменяющих эти параметры), относится ко всему трубопроводу, независимо от его протяженности, и должна быть указана в проектной документации.

1.1.6. Соответствие трубопроводов требованиям настоящих Правил должно быть подтверждено сертификатом соответствия, выданным в порядке, установленном Госгортехнадзором России.

Копия сертификата соответствия должна прилагаться к паспорту трубопровода⁴ .

1.1.7. Отступление от настоящих Правил может быть допущено лишь в исключительном случае по разрешению Госгортехнадзора России. Для получения разрешения предприятие должно представить Госгортехнадзору России соответствующее обоснование, а в случае необходимости также заключение специализированной научно-исследовательской⁵ или экспертной организации, аккредитованной Госгортехнадзором России⁶ .

Копия разрешения на отступление от Правил должна быть приложена к паспорту (свидетельству на изготовление) трубопровода.

_________________

⁴ Требование данной статьи вступает в действие после особого указания Госгортехнадзора России.

⁵ Список специализированных научно-исследовательских приведен прицелен в приложении 2.

⁶ Экспертная организация, аккредитованная Госгортехнадзором России, далее по тексту - экспертная организация.

1.2. Ответственность за нарушение настоящих Правил

1.2.1. Настоящие Правила обязательны для исполнения всеми должностными лицами, специалистами, работниками и гражданами, занятыми проектированием, изготовлением, монтажом, наладкой, ремонтом, техническим диагностированием (освидетельствованием) и эксплуатацией трубопровода пара и горячей воды.

1.2.2. За выбор рациональной схемы трубопровода и его конструкции, правильность расчетов на прочность и на компенсацию тепловых удлинений, соответствие рабочих параметров установленным пределам применения выбранных материалов (труб, отливок, поковок и др.), размещение опор, выбор способа прокладки и системы дренажа, а также за проект в целом и соответствие его требованиям настоящих Правил отвечают организация, специалисты, разработавшие проект трубопровода.

1.2.3. За качество изготовления, монтажа, наладки и ремонта трубопроводов и соответствие их требованиям настоящих Правил несут ответственность организации, специалисты, выполнившие данную работу.

1.2.4. Руководители и специалисты предприятий и организаций, занятые проектированием, конструированием, изготовлением, наладкой, техническим диагностированием (освидетельствованием) и эксплуатацией (независимо от форм собственности, ведомственной принадлежности и хозяйственной деятельности), нарушившие настоящие Правила, несут личную ответственность независимо от того, привело ли это нарушение к аварии или несчастному случаю. Эти лица отвечают также за нарушение Правил, допущенное их подчиненными.

1.2.5. Выдача должностными лицами и гражданами указаний или распоряжений, принуждающих подчиненных им лиц нарушать правила безопасности и инструкции, самовольное возобновление ими работ, остановленных органами госгортехнадзора, а также непринятие ими мер по устранению нарушений правил и инструкций, допущенных рабочими или другими подчиненными им лицами, являются грубейшими нарушениями настоящих Правил.

1.2.6. Лица, перечисленные в статье 1.2.1, нарушившие настоящие Правила, а также утвержденные в соответствии с ними инструкции и другую нормативно-техническую документацию, в зависимости от характера нарушений могут быть привлечены к материальной, дисциплинарной, административной или уголовной ответственности согласно действующему законодательству.

1.3. Порядок расследования аварий и несчастных случаев

1.3.1. Расследование аварий и несчастных случаев, связанных с эксплуатацией зарегистрированных органами госгортехнадзора трубопроводов, должно проводиться в порядке, установленном Госгортехнадзором России.

1.3.2. О каждой аварии, смертельном или групповом несчастном случае, связанными с обслуживанием находящихся в эксплуатации трубопроводов, зарегистрированных в органах госгортехнадзора, владелец трубопровода обязан немедленно уведомить орган госгортехнадзора в соответствии с порядком, установленным Госгортехнадзором России.

1.3.3. До прибытия на предприятие представителя госгортехнадзора для расследования обстоятельств и причин аварии или несчастного случая владелец обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии.

1.4. Трубопроводы и полуфабрикаты, приобретаемые за границей

1.4.1. Трубопроводы и их элементы, а также полуфабрикаты для их изготовления, приобретаемые за границей, должны удовлетворять требованиям настоящих Правил. Выполнение этого требования поставщиком оборудования должно быть подтверждено сертификатом соответствия, выданным организацией, аккредитованной Госгортехнадзором России.

Возможные отступления от Правил должны быть согласованы с Госгортехнадзором России до заключения контракта. Копия согласования должна быть приложена к паспорту трубопровода.

1.4.2. Расчеты трубопроводов на прочность должны выполняться по нормам, согласованным с Госгортехнадзором России, за исключением случаев, для которых специализированной научно-исследовательской или экспертной организацией будет подтверждено, что расчеты, выполненные по методике, принятой поставщиком, удовлетворяют требованиям указанных норм.

Соответствие материалов иностранных марок требованиям настоящих Правил или допустимость их применения в каждом конкретном случае должны быть подтверждены специализированной научно-исследовательской организацией. Копии указанных документов должны быть приложены к паспорту трубопровода,

1.4.3. Паспорт трубопровода должен быть составлен на русском языке по форме, приведенной в приложении 3.

2. ПРОЕКТИРОВАНИЕ

2.1. Общие положения

2.1.1. Проекты трубопроводов и их элементов, а также проекты их монтажа и реконструкции должны выполняться специализированными проектными или конструкторскими организациями, имеющими разрешение (лицензию) органов Госгортехнадзора России на выполнение соответствующих работ.

2.1.2. Расчет трубопровода на прочность с учетом компенсации теплового расширения должен производиться по нормам, согласованным с Госгортехнадзором России.

В проекте должны быть указаны: расчетный срок службы, расчетный ресурс, расчетное число пусков из холодного состояния (для трубопроводов I и II категории).

2.1.3. Трубопроводы должны быть спроектированы так, чтобы имелась возможность выполнения всех видов контроля, требуемых настоящими Правилами,

2.1.4. Все изменения в проекте, необходимость в которых может возникнуть в процессе изготовления, монтажа, ремонта и эксплуатации трубопровода, должны быть согласованы с автором проекта, а для трубопроводов, приобретаемых за границей, а также при отсутствии автора проекта трубопровода - со специализированной научно-исследовательской организацией.

2.1.5. Соединение деталей и элементов трубопроводов должно производиться сваркой.

Применение фланцевых соединений может быть допущено только для присоединения трубопроводов к арматуре и деталям оборудования, имеющим фланцы.

Резьбовые соединения допускаются для присоединения чугунной арматуры на трубопроводах IV категории с условным проходом не более 100 мм.

2.1.6. Тройниковые соединения, изготовляемые из труб с продольным швом, допускается применять для трубопроводов III и IV категории; при этом должна быть выполнена проверка качества всех сварных соединений радиографией или ультразвуковым методом (УЗК).

2.1.7. Трубопроводы и несущие металлические конструкции дол жны иметь надежную защиту от коррозии.

2.1.8. Все элементы трубопроводов с температурой наружной поверхности стенки выше 55° С, расположенные в доступных для обслуживающего персонала местах, должны быть покрыты тепловой изоляцией, температура наружной поверхности которой не должна превышать 55°С.

На трубопроводах I категории в местах расположения сварных соединений и точек измерения ползучести металла должны быть установлены съемные участки изоляции.

2.1.9. Вварка штуцеров, дренажных труб, бобышек и других деталей в сварные швы, а также в колена трубопроводов I и II категории не допускается.

2.2. Криволинейные элементы

2.2.1. Конструкция криволинейных элементов должна соответствовать НТД, утвержденной в установленном порядке.

2.2.2. Штампосварные колена допускается применять с одним или двумя продольными сварными швами диаметрального расположения при условии проведения контроля радиографией или УЗК по всей длине швов.

2.2.3. Сварные секторные колена допускается применять для трубопроводов III и IV категории. Угол сектора не должен превышать 30° С. Расстояние между соседними сварными швами по внутренней стороне колена должно обеспечивать возможность контроля этих швов с обеих сторон по наружной поверхности. Спиральношовные трубы для изготовления секторных колен тепловых сетей не применяются.

2.2.4. Толщина стенки колена на любом его участке не должка быть менее значений, установленных расчетом на прочность и ТУ на изготовление.

Замер толщины стенок следует проводить по методике, указанной в НТД на изделие.

2 .2.5. Применение колен, кривизна которых образовывается за счет складок (гофр) по внутренней стороне колена, не допускается.

2.2.6. Максимальная овальность поперечного сечения колена, вычисляемая по формуле:

(где D_amax , D_amin - максимальный и минимальный наружный диаметр в измеряемом сечении колена соответственно), не должна превосходить значений, предусмотренных НТД на изделие.

Овальность поперечного сечения колена не должна превышать величин, указанных в НТД, согласованной с Госгортехнадзором России.

2.3. Сварные соединения и их расположение

2.3.1. Все сварные соединения трубопроводов (включая швы приварных деталей) должны располагаться так, чтобы была обеспечена возможность их контроля методами, предусмотренными настоящими Правилами и НТД на изделие.

2.3.2. Для соединения труб и фасонных деталей должна применяться сварка встык с полным проплавлением.

Угловые сварные соединения допускаются для приварки к трубопроводам штуцеров, труб, плоских фланцев. Угловые соединения должны выполняться с полным проплавлением.

Допускаются угловые сварные соединения с конструктивным зазором (конструктивным непроваром) для труб и штуцеров с внутренним диаметром 100 мм и менее и плоских фланцев с условным давлением не более 2,5 МПа (25 кгс/см² ) и температурой не более 350° С. Контроль качества таких соединений должен выполняться по НТД, согласованной с Госгортехнадзором России.

Нахлесточные соединения допускаются для накладок, укрепляющих отверстия в трубопроводах III и IV категории, и упоров опор и подвесок.

2.3.3. В стыковых сварных соединениях элементов с различной толщиной стенок должен быть обеспечен плавный переход от большего к меньшему сечению путем соответствующей односторонней или двусторонней механической обработки конца элемента с более толстой стенкой.

Угол наклона поверхностей переходов не должен превышать 15°

При разнице в толщине стенок менее 30% от толщины стенки тонкого элемента, но не более 5 мм допускается выполнение указанного плавного перехода со стороны раскрытия кромок за. счет наклонного расположения поверхности шва.

Данные положения не распространяются на сварные соединения с литыми, коваными и штампованными деталями, а также с крутоизогнутыми коленами. Углы переходов на концах таких деталей, а также углы наклона поверхности швов не должны превышать норм, установленных стандартами, техническими условиями и инструкциями.

2.3.4. При сварке труб и других элементов с продольными и спиральными сварными швами последние должны быть спущены один относительно другого. При этом смещение должно быть не менее трехкратной толщины стенки свариваемых труб (элементов), но не менее 100 мм для труб с наружным диаметром более 100 мм.

2.3.5. Для поперечных стыковых сварных соединений, не подлежащих ультразвуковому контролю или местной термической обработке, расстояние между осями соседних сварных швов на прямых участках трубопровода должно составлять не менее трехкратной толщины стенки свариваемых труб (элементов), но не менее 100 мм. Расстояние от оси сварного шва до начала закругления колена должно быть не менее 100 мм.

2.3.6. Для поперечных стыковых сварных соединений, подлежащих ультразвуковому контролю, длина свободного прямого участка трубы (элемента) в каждую сторону от оси шва до ближайших приварных деталей и элементов, начала гиба, оси соседнего поперечного шва и т. д.) должна быть не менее величин, приведенных ниже:

2.3.7. Для поперечных стыковых сварных соединений, подлежащих местной термической обработке, длина свободного прямого участка трубы (элемента) в каждую сторону от оси шва (до ближайших приварных деталей и элементов, начала гиба, соседнего поперечного шва и т. д.) должна быть не менее величины l , определяемой по формуле:

,

но не менее 100 мм. Здесь D_m - средний диаметр трубы (элемента), равный D_m = D_a -S ; D_a - номинальный наружный диаметр, мм; S - номинальная толщина стенки трубы (элемента), мм.

2.3.8. При установке крутоизогнутых, штампованных и штам посварных колен допускается расположение поперечных сварных соединений у начала закругления и сварка между собой крутоизогнутых колен без прямого участка.

2.3.9. Для угловых сварных соединений труб и штуцеров с элементами трубопроводов расстояние от наружной поверхности элемента до начала гиба трубы или до оси поперечного стыкового шва должно составлять:

а) для труб (штуцеров) с наружным диаметром до 100 мм - не менее наружного диаметра трубы, но не менее 50 мм;

б) для труб (штуцеров) с наружным диаметром 100 мм и более - не менее 100 мм.

2.3.10. Расстояние от оси поперечного сварного соединения трубопровода до края опоры или подвески должно выбираться исходя из возможности проведения предусмотренных Правилами (НТД) осмотра, контроля и термообработки.

2.4. Прокладка трубопроводов

2.4.1. Проект прокладки трубопроводов должен разрабатываться проектной организацией с учетом требований настоящих Правил и СНиП.

Подземная прокладка трубопроводов I категории в одном канале совместно с другими технологическими трубопроводами запрещается.

2.4.2. При прокладке трубопроводов в полупроходных каналах высота каналов в свету должна быть не менее 1,5 м, ширина прохода между изолированными трубопроводами - не менее 0,6 м.

2.4.3. При прокладке трубопроводов в проходных тоннелях (коллекторах) высота тоннеля (коллектора) в свету должна быть не менее 2 м, а ширина прохода между изолированными трубопроводами - не менее 0,7 м.

В местах расположения запорной арматуры (оборудования) ширина тоннеля должна быть достаточной для удобного обслуживания установленной арматуры (оборудования). При прокладке в тоннелях нескольких трубопроводов их взаимное размещение должно обеспечивать удобное проведение ремонта трубопроводов и замены отдельных их частей.

2.4.4. При надземной открытой прокладке трубопроводов допускается совместная прокладка трубопроводов всех категорий с технологическими трубопроводами разного назначения, за исключением случаев, когда такая прокладка противоречит другим правилам безопасности.

2.4.5. Камеры для обслуживания подземных трубопроводов должны иметь не менее двух люков с лестницами или скобами.

2.4.6. Проходные каналы должны иметь входные люки с лестницей или скобами. Расстояние между люками должно быть не более 300 м, а в случае совместной прокладки с другими трубопроводами - не более 50 м. Входные люки должны предусматриваться также во всех конечных точках тупиковых участков, на поворотах трассы и в узлах установки арматуры.

2.4.7. Горизонтальные участки трубопровода должны иметь уклон не менее 0,004; для трубопроводов тепловых сетей допускается уклон не менее 0,002.

Трассировка должна исключать возможность образования водяных застойных участков.

2.4.8. Арматура должна устанавливаться в местах, удобных для обслуживания и ремонта. В необходимых случаях должны быть устроены лестницы и площадки,

2.4.9. Устанавливаемая чугунная арматура должна быть защищена от напряжений изгиба.

2.5. Компенсация теплового расширения

2.5.1. Каждый участок трубопровода между неподвижными опорами должен быть рассчитан на компенсацию тепловых удлинений, которая может осуществляться за счет самокомпенсации или путем установки компенсаторов. Применение чугунных сальниковых компенсаторов не разрешается.

2.5.2. На паропроводах с внутренним диаметром 150 мм и более и температурой пара 300° С и выше должны быть установлены указатели перемещении для контроля за расширением паропроводов и наблюдения за правильностью работы опорно-подвесной системы. Места установки указателей и расчетные значения перемещений по ним должны быть указаны в проекте паропровода. К указателям перемещений должен быть свободный доступ. В необходимых случаях следует устраивать площадки и лестницы.

2.6. Опорно-подвесная система

2.6.1. Несущие конструкции трубопровода, его опоры и подвески (за исключением пружин) должны быть рассчитаны на вертикальную нагрузку от массы трубопровода, наполненного водой и покрытого изоляцией, и на усилия, возникающие от теплового расширения трубопроводов.

Опоры и подвески паропроводов могут рассчитываться без учета массы воды при гидравлических испытаниях, но с учетом массы пара. В этом случае проектом должно быть предусмотрено применение специальных приспособлений для разгрузки пружин, опор и подвесок при гидравлическом испытании.

2.6.2. Неподвижные опоры должны рассчитываться на усилия, передаваемые на них при наиболее неблагоприятном сочетании нагрузок.

2.7. Дренажи

2.7.1. В нижних точках каждого отключаемого задвижками участка трубопровода должны предусматриваться спускные штуцера, снабженные запорной арматурой, для опорожнения трубопровода.

Для отвода воздуха в верхних точках трубопроводов должны быть установлены воздушники.

2.7.2. Все участки паропроводов, которые могут быть отключены запорными органами, для возможности их прогрева и продувки должны быть снабжены в концевых точках штуцером с вентилем, а при давлении свыше 2,2 МПа (22 кгс/см² ) - штуцером и двумя последовательно расположенными вентилями: запорным и регулирующим. Паропроводы на давление 20 МПа (200 кгс/см² ) и выше должны обеспечиваться штуцерами с последовательно расположенными запорным и регулирующим вентилями и дроссельной шайбой. В случаях прогрева участка паропровода в обоих направлениях продувка должна быть предусмотрена с обоих концов участка.

Устройство дренажей должно предусматривать возможность контроля за их работой во время прогрева трубопровода.

2.7.3. Нижние концевые точки паропроводов и нижние точки их изгибов должны снабжаться устройством для продувки.

2.7.4. Места расположения и конструкция дренажных устройств трубопроводов устанавливаются проектной организацией.

2.7.5. Непрерывный отвод конденсата через конденсационные горшки или другие устройства, обязателен для паропроводов насыщенного пара и для тупиковых участков паропроводов перегретого пара.

Для тепловых сетей непрерывный отвод конденсата в нижних точках трассы обязателен независимо от состояния пара.

2.8. Арматура и редуцирующие устройства

2.8.1. Каждый трубопровод для обеспечения безопасных условий эксплуатации должен быть оснащен приборами для измерения давления и температуры рабочей среды, а в необходимых случаях - запорной и регулирующей арматурой, редукционными и предохранительными устройствами к средствами защиты и автоматизации.

Количество и размещение арматуры, средств измерения, автоматизации и защиты должны быть предусмотрены проектной организацией с учетом обеспечения безопасного обслуживания и ремонта.

2.8.2. Предохранительные устройства должны быть рассчитаны и отрегулированы так, чтобы давление в защищаемом элементе не превышало расчетное более чем на 10%, а при расчетном давлении до 0,5 МПа (5 кгс/см² ) - не более чем на 0,05 МПа (0,5 кгс/см² ).

Расчет пропускной способности предохранительных устройств должен производиться согласно ГОСТ 2 4570.

Превышение давления при полном открытии предохранительного клапана выше чем на 10% расчетного может быть допущено лишь в том случае, если это предусмотрено расчетом на прочность трубопровода.

Если эксплуатация трубопровода разрешена на пониженном давлении, то регулировка предохранительных устройств должна производиться по этому давлению, причем пропускная способность устройств должна быть проверена расчетом.

2.8.3. Отбор среды от патрубка, на котором установлено предохранительное устройство, не допускается. Предохранительные клапаны должны иметь отводящие трубопроводы, предохраняющие персонал от ожогов при срабатывании клапанов. Эти трубопроводы должны быть защищены от замерзания и оборудованы дренажами для слива скапливающегося в них конденсата. Установка запорных органов на дренажах не допускается.

2.8.4. Конструкция грузового или пружинного клапана должна иметь устройство для проверки исправности действия клапана во время работы трубопровода путем принудительного открытия. В случае установки на трубопроводе электромагнитного импульсно-предохранительного устройства (ИПУ) оно должно быть оборудовано устройством, позволяющим производить принудительное открытие клапана дистанционно со щита управления.

2.8.5. Класс точности манометров должен быть не ниже:

2,5 - при рабочем давлении до 2,5 МПа (25 кгс/см² );

1,5 - при рабочем давлении более 2,5 МПа (25 кгс/см² ) до 14 МПа (140 кгс/см² );

1,0 - при рабочем давлении более 14 МПа (140 кгс/см² ).

2.8.6. Шкала манометров выбирается из условия, чтобы при рабочем давлении стрелка манометра находилась в средней трети шкалы.

2.8.7. На шкале манометра должна быть нанесена красная черта, указывающая допустимое давление.

Взамен красной черты допускается прикреплять к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу, при этом шкала его должна быть расположена вертикально или с наклоном вперед до 30° для улучшения видимости показаний.

Номинальный диаметр манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за манометрами, должен быть не менее 100 мм, на высоте от 2 до 3м - не менее 150 мм и на высоте от 3 до 5 м - не менее 250 мм. При расположении манометра на высоте более 5 м должен быть установлен сниженный манометр в качестве дублирующего.

2.8.8. Перед каждым манометром должен быть трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра. Перед манометром, предназначенным для измерения давления пара, должна быть сифонная трубка диаметром не менее 10 мм.

2.8.9. Арматура должна иметь четкую маркировку на корпусе, в которой указывается:

а) наименование или товарный знак предприятия-изготовителя;

б) условный проход;

в) условное или рабочее давление и температура среды;

г) направление потока среды;

д) марка стали.

2.8.10. Арматура с условным проходом 50 мм и более должна поставляться с паспортом установленной формы, где указываются применяемые материалы, режимы термической обработки и результаты неразрушающего контроля, если проведение этих операций было предусмотрено ТУ. Данные должны относиться к основным деталям арматуры: корпусу, крышке, шпинделю, затвору и крепежу.

2.8.11. На маховиках арматуры должно быть обозначено направление вращения при открытии я закрытии арматуру.

2.8.12. При конструировании привода арматуры трубопроводов следует соблюдать следующие условия:

а) открытие арматуры должно производиться движением маховика против часовой стрелки, закрытие - по часовой стрелке; кроме того, должна быть предусмотрена возможность закрытия вентилей и задвижек на цепи и замки;

б) прорезь, в которой движется указатель открытия арматуры, не должна ограничивать его движения в крайних положениях; на шкале указателя открытия арматуры крайние положения должны быть обозначены надписями.

• часть 1
• часть 2
• часть 3
• часть 4
• часть 5
• часть 6
• часть 7
• часть 8

Читайте также

Растения, которые не обрезают осенью

Пять трендов в обустройстве освещения

Баня-бочка — аргументы «за» и «против»

Зачем требуется и как используется измеритель влажности почвы

Бытовая техника, на которую не стоит тратить деньги

Критерии выбора обеденного стола

Три варианта использования опавших листьев на участке

Что не следует хранить в картонных коробках

Разновидности, плюсы и минусы столбчатых фундаментов

Пять трендов садовой мебели на 2025 год

Жидкое мыло в бетонном растворе: плюсы и минусы

Вещи, которые стирают в холодной воде
