ГОСТ Р 12.3.047-98, часть 9
Расчет
Согласно расчетам, выполненным в контрольном примере приложения Э, вероятности сгорания паровоздушной смеси с образованием волны давления, образования «огненного шара» и воспламенения пролива соответственно составляют
Q с.д = 1,19 · 10-5 год-1 ; Q о.ш = 7,039 · 10-4 год-1 ; Q в.п = 2,87 . 10-5 год-l .
Вероятности развития аварии по остальным вариантам принимают равными 0.
В соответствии с
приложениями В, Д, Е рассчитываем значения поражающих факторов,
соответствующих рассматриваемым вариантам логической схемы, и
значения условных вероятностей поражения человека
(согласно
приложению Э) на различных расстояниях от аварийного резервуара.
Выбираем расстояния от 100 до 1000 м через каждые 100 м.
Вычисленные
значения
наносим на график (рисунок Ю.2).
Производим разделение территории на зоны поражения.
Целесообразно провести разделение на три зоны — А, Б, В, а именно:
- зона А — территория склада (количество человек, постоянно пребывающих в зоне А, — nA =15/3 = 5 человек);
- зона Б — территория, занимаемая садово-дачными участками [количество человек, постоянно пребывающих в зоне Б, — n Б = r Б S, ( r Б — плотность заселения, S — площадь, занимаемая садово-дачными участками)];

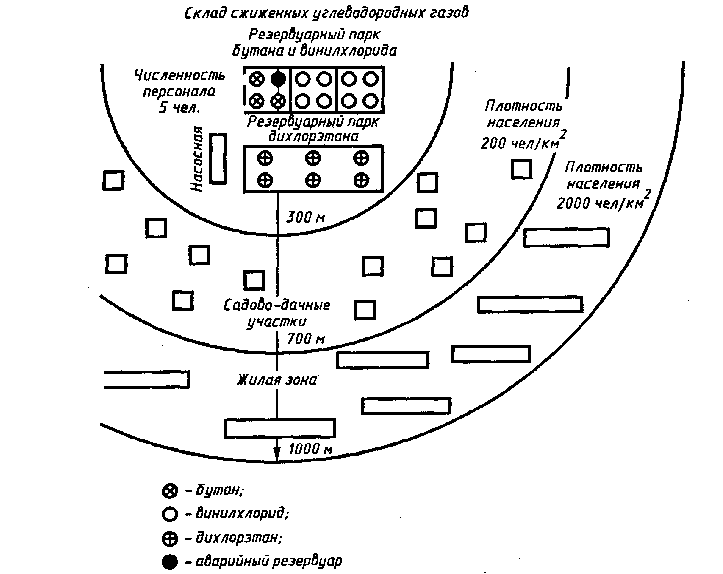

Рисунок Ю. 1 — Схема территории склада и прилегающей к нему местности
- зона В — территория, занимаемая жилой зоной (количество человек, постоянно пребывающих в зоне В, — nB = r B S, ( r B — плотность заселения, S— площадь жилой зоны, n Б , nB — приведены в таблице Ю.1)].
Таблица Ю.1— Результаты вычислений, необходимые для определения социального риска
|
Зона |
Расстояние от резервуара, м |
Число человек в зоне |
Условные вероятности поражения человека (средние по зонам) |
Ожидаемое число погибших человек |
|||||
|
|
|
|
|
|
|
N с.д |
N о.ш |
N п |
|
|
А |
I |
300 |
5 |
92 |
97 |
0 |
5 |
5 |
0 |
|
Б |
II III IV V |
400 500 600 700 |
22 28 34 40 |
81 51 28 14 |
83 19 1 0 |
0 0 0 0 |
18 14 10 6 |
18 5 0 0 |
0 0 0 0 |
|
В |
VI VII VIII |
800 900 1000 |
480 534 596 |
7 3 2 |
0 0 0 |
0 0 0 |
34 16 12 |
0 0 0 |
0 0 0 |
Для большей точности расчета разделяем территорию зон Б и В на подзоны (с II по VIII), следующие одна за другой через каждые 100 м (рисунок Ю.2), и определяем число людей n Б , n В , постоянно пребывающих в этих подзонах (таблица Ю.1).
С помощью
графика (рисунок Ю.2) и формулы (Ю.1) определяем средние по подзонам
I—VIII
условные вероятности поражения человека (
,
,
)
и ожидаемое
число
погибших людей
Ni
при реализации соответствующих вариантов логической схемы (для
подзоны I определение проводят по внешней границе зоны). Результаты
определения приведены в таблице Ю.1.
На основании полученных результатов и с помощью формулы (Ю.2) определяем социальный риск
S = 1,19 · 10-5 + 7,039 · 10-4 = 7,2 · 10-4 .

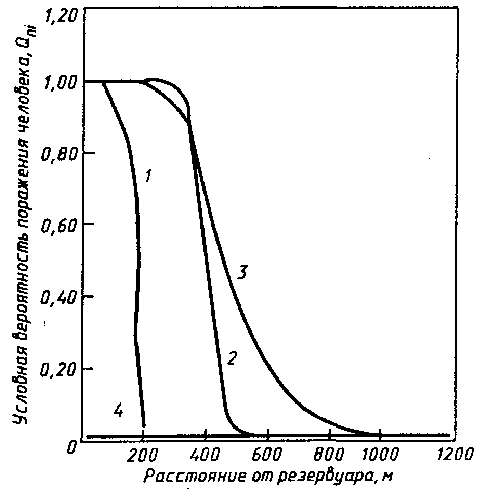

1 —
пожар пролива; 2 —
«огненный шар»; 3 —
сгорание с развитием избыточного давления; 4 —
пороговое
значение
= 1 · 10-2
год
-1
Рисунок Ю.2 —
Зависимость условной вероятности поражения человека
на различных
расстояниях от резервуара
ПРИЛОЖЕНИЕ Я
БИБЛИОГРАФИЯ
[1] СНиП 2.01.02—85 Противопожарные нормы
[2] СНиП 2.09.03—85 Сооружения промышленных предприятий
[3] СНиП 2.04.05—91 Отопление, вентиляция и кондиционирование
[ 4] СНиП 2.04.09—84 Пожарная автоматика зданий и сооружений
[5] СНиП 2.11.03—93 Склады нефти и нефтепродуктов. Противопожарные нормы
[6] НПБ 21—94 Системы аэрозольного тушения пожаров. Временные нормы и правила проектирования и эксплуатации
Ключевые слова: технологический процесс, пожарная безопасность, уровень пожарной опасности, объект, пороговое количество веществ, авария
Содержание
1 Область применения
2 Нормативные ссылки
3 Определения
4 Общие положения
5 Обеспечение пожарной безопасности технологических процессов повышенной опасности
6 Анализ пожарной опасности технологических процессов
7 Порядок обеспечения пожарной безопасности технологических процессов, отличных от процессов повышенной пожарной опасности
Приложение А Метод расчета избыточного давления, развиваемого при сгорании газопаровоздушных смесей в помещении
Приложение Б Метод расчета размеров зон, ограниченных нижним концентрационнымпределом распространения пламени (НКПР) газов и паров
Приложение В Метод расчета интенсивности теплового излучения при пожарах проливов ЛВЖ и ГЖ
Приложение Г Метод расчета размеров зон распространения облака горючих газов и паров при аварии
Приложение Д Метод расчета интенсивности теплового излучения и времени существования «огненного шара»
Приложение Е Метод расчета параметров волны давления при сгорании газопаровоздушных смесей в открытом пространстве
Приложение Ж Метод расчета параметров волны давления при взрыве резервуара с перегретой жидкостью или сжиженным газом при воздействии на него очага пожара
Приложение И Метод расчета параметров испарения горючих ненагретых жидкостей и сжиженных углеводородных газов
Приложение К Методы расчета температурного режима пожара в помещениях зданий различного назначения
Приложение Л Метод расчета требуемого предела огнестойкости строительных конструкций
Приложение М Метод расчета размера сливных отверстий
Приложение Н Метод расчета противопожарных паровых завес
Приложение П Метод расчета флегматизирующих концентраций (флегматизация в помещениях и технологических аппаратах)
Приложение Р Выбор размеров огнегасящих каналов огнепреградителей
Приложение С Водяное орошение технологических аппаратов
Приложение Т Метод определения требуемой безопасной площади разгерметизации
Приложение У Требования к противопожарным преградам
Приложение Ф Требования к огнезащите ограждений технологического оборудования
Приложение Х Защита технологических процессов установками пожаротушения
Приложение Ц Требования к средствам пожарной связи и сигнализации
Приложение Ш Метод расчета индивидуального и социального риска для производственных зданий
Приложение Э Метод оценки индивидуального риска для наружных технологических установок
Приложение Ю Метод оценки социального риска для наружных технологических установок
Приложение Я Библиография
