- определить соответствие силового, осветительного и другого оборудования характеру воздействия на него среды и классу взрывоопасных и пожароопасных зон рассматриваемых помещений согласно ПУЭ;

- исключить возможность проникания газов и паров из взрывоопасных помещений в помещения с нормальной средой, в которых используется электрооборудование в открытом исполнении, и предусмотреть соответствующие меры защиты;

- разработать технические решения, предусматривающие предотвращение образования горючих сред и источников зажигания для защиты технологических процессов от возникновения пожаров.

7.12 Если применяемая в технологическом процессе система предотвращения пожара не может исключить его возникновения и распространения на соседние участки и оборудование, то необходимо разработать мероприятия по его противопожарной защите.

7.13 Противопожарная зашита технологических процессов должна обеспечиваться:

- применением средств пожаротушения и соответствующих видов пожарной техники;

- применением автоматических установок пожарной сигнализации и пожаротушения;

- устройствами, ограничивающими распространение пожара за заданные пределы;

- применением строительных конструкций с регламентированными пределами огнестойкости и распространения огня;

- организацией своевременной эвакуации людей и снабжением обслуживающего персонала средствами коллективной и индивидуальной защиты от опасных факторов пожара;

- применением строительных и технологических конструкций с регламентированными пределами огнестойкости и распространения огня.

7.14 Ограничение распространения пожара за пределы очага горения должно обеспечиваться:

- устройством противопожарных преград;

- установлением предельно допустимых площадей противопожарных отсеков и секций;

- устройством аварийного отключения и переключения установок и коммуникаций;

- применением средств, предотвращающих или ограничивающих разлив и растекание жидкостей при пожаре;

- применением огнепреграждающих устройств в оборудовании.

7.15 Выбор огнетушащих веществ, составов и автоматических установок пожарной сигнализации, количества, быстродействия и производительности установок пожаротушения следует проводить на стадии проектирования технологических процессов в зависимости от физико-химических свойств перерабатываемых веществ и средств тушения.

При этом применяемые виды пожарной техники должны обеспечивать эффективное тушение пожара и быть безопасными для людей.

7.16 Если по условиям технологического процесса при аварии возможен единовременный пожар нескольких различных горючих веществ и материалов, отличающихся друг от друга пожароопасными свойствами и характеристиками тушения, то расчет и проектирование установок пожаротушения должны быть произведены по наиболее неблагоприятному для ликвидации пожара веществу или продукту.

Если по условиям совместимости огнетушащих веществ с горючими материалами назначение общего для всех огнетушащего агента нецелесообразно, то допустимо применение нескольких огнетушащих веществ. При этом группы горючих веществ, совместимых с одним из огнетушащих составов, должны быть пространственно разделены или вынесены в отдельные помещения.

ПРИЛОЖЕНИЕ А

(обязательное)

МЕТОД РАСЧЕТА ИЗБЫТОЧНОГО ДАВЛЕНИЯ, РАЗВИВАЕМОГО ПРИ СГОРАНИИ ГАЗОПАРОВОЗДУШНЫХ СМЕСЕЙ В ПОМЕЩЕНИИ

А. 1 Выбор и обоснование расчетного варианта

A.1.1 При расчете значений критериев пожарной опасности при сгорании газопаровоздушных смесей в качестве расчетного следует выбирать наиболее неблагоприятный вариант развития пожара (в период пуска, остановки, загрузки, выгрузки, складирования, ремонта, нормальной работы, аварии аппаратов или технологического процесса), при котором в помещение поступает (или постоянно находится) максимальное количество наиболее опасных в отношении последствий сгорания газопаровоздушных смесей и пожара веществ и материалов.

А. 1.2 Количество поступивших в помещение веществ, которые могут образовать горючие газовоздушные или паровоздушные смеси, определяют, исходя из следующих предпосылок:

а) происходит расчетная авария одного из аппаратов согласно А. 1.1;

б) все содержимое аппарата поступает в помещение;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяют в каждом конкретном случае, исходя из реальной обстановки, и оно должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

- времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы не превышает 0,000001 в год или обеспечено резервирование ее элементов (но не более 120 с);

- 120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

- 300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых время отключения превышает вышеприведенные значения.

Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения;

г) происходит испарение с поверхности разлившейся жидкости. Площадь испарения при разливе на пол определяют (при отсутствии справочных данных), исходя из расчета, что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей, разливается на площади 0,5 м² , а остальных жидкостей — на 1 м² пола помещения;

д) происходит также испарение жидкостей из емкостей, эксплуатируемых с открытым зеркалом жидкости, и со свежеокрашенных поверхностей;

е) длительность испарения жидкости принимают, равной времени ее полного испарения, но не более 3600 с.

А. 1.3 Свободный объем помещения определяют как разность между объемом помещения и объемом, занимаемым технологическим оборудованием. Если свободный объем помещения определить невозможно, то его допускается принимать условно, равным 80 %, геометрического объема помещения.

А. 1.4 Определение пожароопасных свойств веществ и материалов проводят на основании результатов испытаний или расчетов по стандартным методикам с учетом параметров состояния (давление, температура и т.д.).

Допускается использование справочных данных, опубликованных головными научно-исследовательскими организациями в области пожарной безопасности или выданных Государственной службой стандартных справочных данных.

Допускается использование показателей пожарной опасности для смесей веществ и материалов по наиболее опасному компоненту.

А.2 Расчет избыточного давления для горючих газов, паров легковоспламеняющихся и горючих жидкостей

А.2.1 Избыточное давление D р , кПа, для индивидуальных горючих веществ, состоящих из атомов С, Н, О, N, Cl , В r , I, F, рассчитывают по формуле

, (А.1)

где p _max — максимальное давление, развиваемое при сгорании стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным в соответствии с требованиями А. 1.4. При отсутствии данных допускается принимать p _max равным 900 кПа;

р ₀ — начальное давление, кПа (допускается принимать равный 101 кПа);

т — масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, вычисляемая для ГГ по формуле (А. 14), а для паров ЛВЖ и ГЖ по формуле (А. 19), кг;

Z — коэффициент участия горючего при сгорании газопаровоздушной смеси, который может быть рассчитан на основе характера распределения газов и паров в объеме помещения согласно А.2.3 и А. 2.4. Допускается принимать Z по таблице А.1;

V _св — свободный объем помещения, м³ ;

r _{г, п} ^— плотность газа или пара при расчетной температуре t _р , кг/м³ , вычисляемая по формуле

, (А.2)

где М— молярная масса, кг/кмоль;

v ₀  — мольный объем, равный 22,413 м³ /кмоль;

t _р — расчетная температура, ° С.

В качестве расчетной температуры следует принимать максимально возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Если такого значения расчетной температуры t _р по каким-либо причинам определить не удается, допускается принимать ее равной 61 ° С;

С _ст — стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), вычисляемая по формуле

, (А.3)

где  — стехиометрический коэффициент кислорода в реакции сгорания;

n _с , n _н , n _о , n _х  — число атомов С, Н, О и галоидов в молекуле горючего;

К н — коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения. Допускается принимать К н равным трем.

Таблица А.1

А.2.2 Расчет D р, кПа, для индивидуальных веществ, кроме упомянутых в А.2.1, а также для смесей может быть выполнен по формуле

(А.4)

где H _т — теплота сгорания, Дж/кг;

r _в — плотность воздуха при начальной температуре Т ₀ , кг/м³ ;

С _р — теплоемкость воздуха, Дж/(кг·К) [допускается принимать равной 1,01·10³ Дж/(кг·К)];

Т ₀ — начальная температура воздуха, К.

А.2.3 Приведенные в А.2.3 и А.2.4 расчетные формулы применяются для случая 100 т/ ( r _r,п V _св ) < 0,5 С _НКПР , [С _НКПР - нижний концентрационный предел распространения пламени горючего газа или пара, % (об.)] и помещений в форме прямоугольного параллелепипеда с отношением длины к ширине не более пяти.

Коэффициент участия Z горючих газов и паров ненагретых выше температуры окружающей среды легковоспламеняющихся жидкостей при сгорании газопаровоздушной смеси для заданного уровня значимости Q (С > ) (уровень значимости—вероятность того, что значение концентрации С превысит значение математического ожидания этой случайной величины ) рассчитывают по формулам:

при Х_НКПР £ 0,5 l и Y _НКПР £ 0,5 b

, (А.5)

при Х_НКПР > 0,5 l и Y _НКПР > 0,5 b

, (А.6)

где т — масса газа или паров ЛВЖ, поступающих в помещение в соответствии с А.2.6 и А.2.7, кг;

d  — допустимые отклонения концентраций при задаваемом уровне значимости Q(C > ), приведенные в таблице А.2;

Х _НКПР , Y _НКПР , Z _НКПР ^— расстояния по осям X, Y, Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени, соответственно, м; рассчитываются по формулам (Б.5 — Б.7);

l , b  — длина и ширина помещения, соответственно, м;

F— площадь пола помещения, м² ;

С ₀ — предэкспоненциальный множитель, % (об.), равный:

при отсутствии подвижности воздушной среды для горючих газов

, (А.7)

при подвижности воздушной среды для горючих газов

, (А.8)

где U— подвижность воздушной среды, м/с;

при отсутствии подвижности воздушной среды для паров легковоспламеняющихся жидкостей

, (A.9)

где С _н —концентрация насыщенных паров при расчетной температуре t _р , ° С, воздуха в помещении, % (об.).

Концентрация С _н может быть найдена по формуле

, (A.10)

где p _н — давление насыщенных паров при расчетной температуре (находится по справочной литературе), кПа;

p ₀ — атмосферное давление, равное 101 кПа.

r _п — плотность паров, кг/м³ ;

при подвижности воздушной среды для паров легковоспламеняющихся жидкостей

, (А.11)

Таблица А.2— Значения допустимых отклонений 5 концентраций при уровне значимости Q (С > )

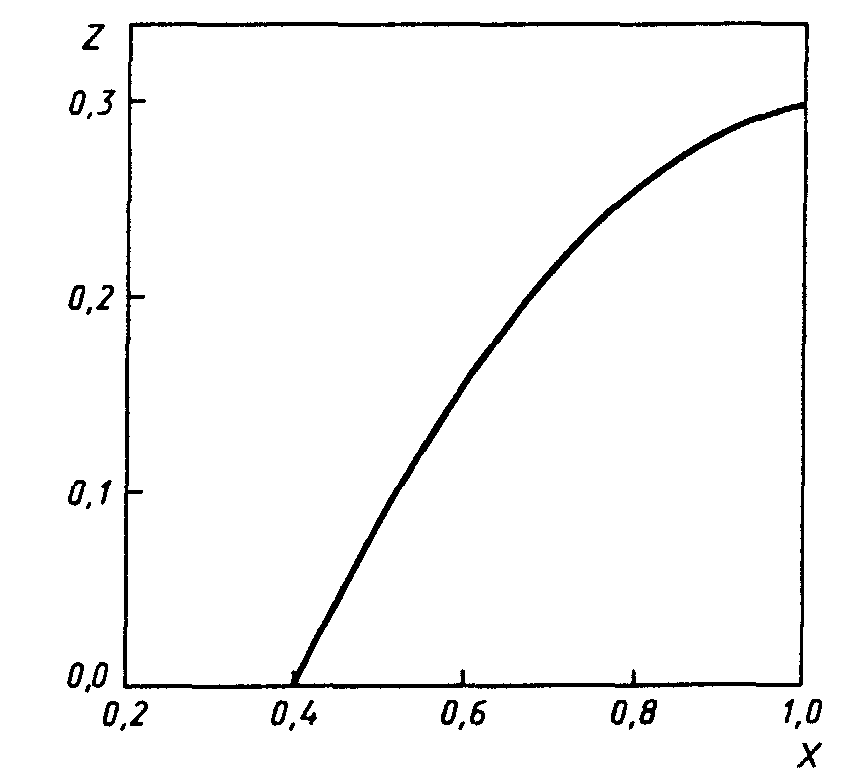

Рисунок А. 1 — Зависимость коэффициента Z от X

Уровень значимости Q (С > ) выбирают, исходя из особенностей технологического процесса. Допускается принимать Q (C > ) равным 0,05.

А.2.4 Коэффициент Z участия паров ненагретых легковоспламеняющихся жидкостей при сгорании паровоздушной смеси может быть определен по номограмме, приведенной на рисунке А.1.

Х рассчитывают по формулам

(A.12)

где С * = j С_ст ( j  — эффективный коэффициент избытка горючего, принимаемый равным 1,9).

А.2.5 В случае обращения в помещении горючих газов, легковоспламеняющихся или горючих жидкостей при определении массы т, входящей в формулы (А.1) и (А.4), допускается учитывать работу аварийной вентиляции, если она обеспечена резервными вентиляторами, автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации горючих газов и паров и электроснабжением по первой категории надежности (ПУЭ) при условии расположения устройств для удаления воздуха из помещения в непосредственной близости от места возможной аварии.

При этом массу т горючих газов, паров легковоспламеняющихся или горючих жидкостей, нагретых до температуры вспышки и выше, поступивших в объем помещения, следует разделить на коэффициент К, рассчитанный по формуле

К = АТ + 1, (А.13)

где А — кратность воздухообмена, создаваемого аварийной вентиляцией, с^-1 ;

Т— продолжительность поступления горючих газов и паров легковоспламеняющихся и горючих жидкостей в объем помещения, с (принимается по А. 1.2). Если в расчетной аварийной ситуации участвует аппарат (А. 1.2, перечисления а, б) с горючим газом или паровой фазой, то продолжительность поступления Т принимается равной 0 с.

А.2.6 Массу т, кг, поступившего в помещение при расчетной аварии газа рассчитывают по формуле

т = (V _а + V _т ) r _г , (А.14)

где V _а — объем газа, вышедшего из аппарата, м³ ;

V _т — объем газа, вышедшего из трубопроводов, м³ .

При этом:

V _а = 0,01 p ₁ V, (A. 15)

где р ₁  — давление в аппарате, кПа;

V— объем аппарата, м³ .

V _т = V _1т +V _2т , (A. 16)

где V _1т  — объем газа, вышедшего из трубопровода до его отключения, м³ ;

V _2т  — объем газа, вышедшего из трубопровода после его отключения, м³ .

V _1т = qT, (A 17)

где q  — расход газа, определяемый в соответствии с технологическим регламентом в зависимости от давления в трубопроводе, его диаметра, температуры газовой среды и т.д., м³ /с;

Т— время, определяемое по А. 1.2, с.

, (А.18)

где p ₂ — максимальное давление в трубопроводе по технологическому регламенту, кПа;

r _{1,2, ... n} — внутренний радиус трубопровода, м;

l _{1,2, ... n} —длина трубопровода от аварийного аппарата до задвижек, м.

А.2.7 Массу паров жидкости т, поступивших в помещение при наличии нескольких источников испарения (поверхность разлитой жидкости, поверхность со свеженанесенным составом, с которой происходит испарение легколетучих веществ, открытые емкости и т.п.), рассчитывают по формуле

т = m _p + т _емк + m _св.окр , (А. 19)

где m _p — масса жидкости, испарившейся с поверхности разлива, кг;

т _емк ^— масса жидкости, испарившейся с поверхностей открытых емкостей, кг;

m _св.окр ^— масса жидкости, испарившейся с поверхностей, на которые нанесен применяемый состав, кг. При этом каждое из слагаемых в формуле (А. 19) определяют по формуле

т = WS _и T, (A.20)

где W— интенсивность испарения, кг/(с·м² );

S _и — площадь испарения, м² , определяемая в соответствии с А. 1.2 в зависимости от массы жидкости т _п , поступившей в помещение.

Если аварийная ситуация связана с возможным поступлением жидкости в распыленном состоянии, то она должна быть учтена в формуле (А. 19) введением дополнительного слагаемого, учитывающего общую массу поступившей жидкости от распыляющих устройств, исходя из продолжительности их работ.

Масса паров жидкости, поступивших в помещение при аварийной ситуации, может быть определена экспериментально или расчетным путем.

А.2.8 Массу поступившей в помещение жидкости m _п , кг, определяют в соответствии с А. 1.2.

Примеры — Расчет избыточного давления, развиваемого при сгорании газопаровоздушных смесей в помещении

1 . Определить избыточное давление, развиваемое при сгорании паровоздушной смеси ацетона, возникающей при аварийной разгерметизации аппарата в производственном помещении.

Данные для расчета

В помещение со свободным объемом V _св = 160 м³ при аварийной разгерметизации аппарата поступает 117,9 кг паров ацетона (определенных в соответствии с приложением И). Максимально возможная температура для данной климатической зоны t _р = 36 ° С. Молярная масса ацетона М = 58,08 кг/кмоль.

Химическая формула ацетона С₃ Н₆ O. Максимальное давление при сгорании стехиометрической паровоздушной смеси ацетона в замкнутом объеме Р _max = 572 кПа.

Расчет

Стехиометрический коэффициент кислорода в реакции сгорания ацетона равен

Стехиометрическая концентрация ларов ацетона составит

% ( об. ) .

Плотность паров ацетона r _п при расчетной температуре t _р равна

кг/м³

Тогда избыточное давление D р при сгорании паровоздушной смеси ацетона для расчетной аварии составит

кПа

2 . Определить избыточное давление, развиваемое при сгорании газовоздушной смеси водорода, возникающей при аварийной разгерметизации трубопровода в производственном помещении.

Данные для расчета

Через помещение, свободный объем которого V _св = 200 м³ , проходит трубопровод с проходным сечением диаметром d _тр = 50 мм, по которому транспортируется водород Н₂ с максимальным расходом q = 5·10^-3 м³ /с при нормальных условиях и с максимальным давлением р _т = 150 кПа. Трубопровод оснащен системой автоматического отключения с временем срабатывания 2 с и с обеспечением резервирования ее элементов. Задвижки системы установлены перед стеной помещения в месте ввода трубопровода и за стеной данного помещения в месте вывода трубопровода. Длина отсекаемого участка трубопровода L _тр = 10м. Максимально возможная температура для данной климатической зоны t _p = 39 ° С. Плотность водорода r _в при данной t _p равна 0,0787 кг/м³ . Молярная масса водорода М = 2,016 кг/кмоль. Максимальное давление при сгорании стехиометрической газовоздушной смеси водорода в замкнутом объеме р _max = 730 кПа.

Расчет

Объем водорода, поступившего в помещение в результате аварийной разгерметизации трубопровода, будет равен

V _в = V _1т ⁺ V _2т = 0,01 + 0,02945 = 0,03945 м³ ,

V _1т = q · T = 5 · 10^-3 · 2 = 0,01 м³ ,

м³ .

Масса водорода, поступившего в помещение при расчетной аварии, составит

m _в = V _в r _в = 0,03945 · 0,0787 = 3,105 · 10^-3 кг.

Стехиометрический коэффициент кислорода в реакции сгорания водорода равен

Стехиометрическая концентрация водорода составит

% ( об. ) .

Избыточное давление D р при сгорании водородовоздушной смеси, образующейся в результате расчетной аварии, равно

кПа

3 . Определить коэффициент Z участия паров ацетона при сгорании паровоздушной смеси для случая разгерметизации аппарата с ацетоном.

Данные для расчета

В центре помещения размером 40х40 м и высотой Н _п = 3 м установлен аппарат с ацетоном. Аппарат представляет собой цилиндр диаметром основания d _a = 0,5 м и высотой h _a = 1 м, в котором содержится 25 кг ацетона. Расчетная температура в помещении t _р = 30 ° С. Плотность паров ацетона р_a при t _р равна 2,33 кг/м³ . Давление насыщенных паров ацетона р _н при t _р равно 37,73 кПа. Нижний концентрационный предел распространения пламени С _НКПР ⁼ 2,7 % (об.). В результате разгерметизации аппарата в объем помещения поступит 25 кг паров ацетона за время испарения Т = 208 с. При работающей общеобменной вентиляции подвижность воздушной среды в помещении v = 0,1 м/с.

Расчет

Параметры С ₀ , Х _НКПР , Y _НКПР , Z _НКПР приведены в примере 1 раздела Б.2.

Так как при работающей и неработающей вентиляции

при Х_НКПР < 0,5 l и Y _НКПР < 0,5 b

коэффициент Z составит:

при работающей вентиляции

при неработающей вентиляции

4 . Определить коэффициент Z участия метана при сгорании газовоздушной смеси для случая аварийной разгерметизации газового баллона с метаном.

Данные для расчета

На полу помещения размером 13х13 м и высотой H _п = 3 м находится баллон с 0,28 кг метана. Газовый баллон имеет высоту h _б = 1,5 м. Расчетная температура в помещении t _p = 30 ° С. Плотность метана r _м при t _p равна 0,645 кг/м³ . Нижний концентрационный предел распространения пламени метана С _НКПР = 5,28 % (об.). При работающей общеобменной вентиляции подвижность воздушной среды в помещении v = 0,1 м/с.

Расчет

C ₀ , X_НКПР , Y_НКПР , Z_НКПР приведены в примере 2 раздела Б.2.

Так как при неработающей вентиляции

при Х_НКПР < 0,5 l и Y _НКПР < 0,5 b

коэффициент Z составит

А.3 Горючие пыли

А.3.1 Расчет избыточного давления при сгорании пылевоздушной смеси в помещении

А.3.1.1 Избыточное давление при сгорании пылевоздушной смеси D p , кПа, рассчитывают по формуле

, (A.21)

где М— расчетная масса взвешенной в объеме помещения горючей пыли, образовавшейся в результате аварийной ситуации, кг;

Н _т  — теплота сгорания пыли, Дж/кг;

p ₀  — начальное атмосферное давление, кПа (допускается принимать равным 101 кПа);

Z — доля участия взвешенной горючей пыли при сгорании пылевоздушной смеси;

V _св  — свободный объем помещения, м³ ;

r _в — плотность воздуха до сгорания пылевоздушной смеси при начальной температуре То, кг/м³ ;

С _р — теплоемкость воздуха, ДжДкг·Л) [допускается принимать равной 1010 Дж/(кг·А)];

Т о — начальная температура воздуха, К,

К _н — коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения.

Допускается принимать К _н равным трем.

К пылям, способным образовывать горючие пылевоздушные смеси, относят дисперсные материалы, характеризующиеся наличием показателей пожарной опасности: нижним концентрационным пределом распространения пламени, максимальным давлением, развиваемым при сгорании пылевоздушной смеси (более 50 кПа), и скоростью его нарастания, минимальным пожароопасным содержанием кислорода (менее 21 %).

А. 3.1.2 Z рассчитывают по формуле

Z = 0,5 F , (A.22)

где F— массовая доля частиц пыли размером менее критического, с превышением которого аэровзвесь становится взрывобезопасной, т. е. неспособной распространять пламя.

В отсутствие возможности получения сведений для расчета Z допускается принимать Z = 0,5.

А. 3.1.3 М, кг, рассчитывают по формуле

(A.23)

где М _вз — расчетная масса взвихрившейся пыли, кг;

М _ав  — расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, кг;

р_ст — стехиометрическая концентрация горючей пыли в аэровзвеси, кг/м³ ;

V _ав  — расчетный объем пылевоздушного облака, образованного при аварийной ситуации в объеме помещения, м³ .

В отсутствие возможности получения сведений для расчета V _ав допускается принимать

М = М _вз + М _ав .

А.3.1.4 М _вз рассчитывают по формуле

М _вз = К _вз М _п , (А.24)

где К _вз  — доля отложенной в помещении пыли, способной перейти во взвешенное состояние в результате аварийной ситуации. В отсутствие экспериментальных сведений о К _вз допускается полагать К _вз = 0,9;

М _п — масса отложившейся в помещении пыли к моменту аварии, кг.

А.3.1.5 М _ав рассчитывают по формуле

М _ав = ( М _ап + qТ )К п, (А.25)

где М _ап — масса горючей пыли, выбрасываемой в помещение при разгерметизации одного из технологических аппаратов, кг. При отсутствии ограничивающих выброс пыли инженерных устройств следует полагать, что в момент расчетной аварии происходит аварийный выброс в помещение всей находившейся в аппарате пыли;

q — производительность, с которой продолжается поступление пылевидных веществ в аварийный аппарат по трубопроводам до момента их отключения, кг/с;

Т— расчетное время отключения, определяемое в каждом конкретном случае, исходя из реальной обстановки. Следует принимать равным времени срабатывания системы автоматики, если вероятность ее отказа не превышает 0,000001 в год; 120 с, если вероятность отказа системы автоматики превышает 0,000001 в год; 300 с при ручном отключении;

k _п — коэффициент пыления, представляющий отношение массы взвешенной в воздухе пыли ко всей массе пыли, поступившей из аппарата в помещение. В отсутствие экспериментальных сведений о K _п допускается полагать:

- k _п = 0,5 — для пылей с дисперсностью не менее 350 мкм;

- k _п = 1,0 — для пылей с дисперсностью менее 350 мкм.

А.3.1.6 М _п рассчитывают по формуле

, (A.26)

где K _r  — доля горючей пыли в общей массе отложений пыли;

K _у — коэффициент эффективности пылеуборки. Принимают равным 0,6 при сухой и 0,7 — при влажной (ручной) пылеуборке; при механизированной вакуумной пылеуборке для ровного пола K _у принимается равным 0,9, для пола с выбоинами (до 5 % площади) — 0,7;

М ₁  — масса пыли, оседающей на труднодоступных для уборки поверхностях в помещении за период времени между генеральными уборками, кг;

М ₂ — масса пыли, оседающей на доступных для уборки поверхностях в помещении за период времени между

текущими пылеуборками, кг.

Под труднодоступными для уборки площадями подразумевают такие поверхности в производственных помещениях, очистка которых осуществляется только при генеральных пылеуборках. Доступными для уборки местами являются поверхности, пыль с которых удаляется в процессе текущих пылеуборок (ежесменно, ежесуточно и т. п.).

А. 3.1.7 M _k (k= 1, 2) рассчитывают по формулам

m ₁ = M ₁ ' (1 - A )B ₁ , M ₂ = M ₂ ' (1 - A ) B ₂ , (A.27)

где M ₁ ' = (M ₁₁ +M ₁₂ +,..., +M _1n ) — масса пыли, выделяющаяся в объем помещения за период времени между генеральными пылеуборками, кг;

M ₁₁ ,..., M _1n — масса пыли, выделяемая соответствующей единицей пылящего оборудования за тот же период времени, кг;

M ₂ ' ⁼ (M ₂₁ +M ₂₂ + ,..., +М _2n ) — масса пыли, выделяющаяся в объем помещения за период времени между текущими пылеуборками, кг;

M ₂₁ , . .. , М _2n — масса пыли, выделяемая соответствующей единицей пылящего оборудования за тот же период времени, кг;

А — доля выделяющейся в объем помещения пыли, которая удаляется вытяжными вентиляционными системами. В отсутствие экспериментальных сведений об А полагают А = 0;

B ₁ , В ₂  — доли выделяющейся в объем помещения пыли, оседающей соответственно на труднодоступных и доступных для уборки поверхностях помещения (B ₁ +B ₂ = 1).

При отсутствии сведений о коэффициентах B ₁ и В ₂ допускается полагать b₁ = 1, В ₂ = 0.

А.3.1.8 M ₁ и M ₂ могут быть определены экспериментально (или по аналогии с действующими образцами производства) в период максимальной загрузки оборудования по формуле

, (А.28)

где G_ij , F_ij  — соответственно интенсивность пылеосаждения и площадь для труднодоступных (i = 1) и доступных (i = 2) участков;

j — номер участка пылеосаждения;

T_i  — промежуток времени между генеральными (i = 1) и текущими (i = 2) пылеуборками.

А.3.2 Характеристики сгорания пылепаровоздушных смесей в технологическом аппарате

А.3.2.1 Сгорание пылевоздушной смеси в аппарате может протекать как в режиме медленного, дозвукового горения, так и в режиме детонации. В подавляющем большинстве практических случаев встречается медленный (дефлаграционный) режим горения, к которому относят информацию (А.3.2.2, А.3.2.3).

А.3.2.2 Основными расчетными (в предположении достаточной стойкости корпуса аппарата к напряжениям разрыва и деформации) характеристиками взрыва пылевоздушных смесей в аппарате считают:

- р_max ^— максимальное давление при сгорании пылевоздушной смеси в аппарате, кПа, определяемое как наибольшее давление при сгорании, достигаемое в объеме аппарата при взрывном горении оптимальной пылевоздушной смеси;

- (dp /dt)_max — максимальную скорость нарастания давления при сгорании пылевоздушной смеси в аппарате, кПа/с, определяемую как наибольший наклон зависимости давления при сгорании оптимальной пылевоздушной смеси в аппарате от времени при точечном зажигании в оптимальном месте;

- k _st  — индекс взрывопожароопасности пыли, кПа/м · с; k _st = (dp/dt) _max V ^1/3 (V— объем аппарата, м³ ).

А.3.2.3 Для не слишком протяженных технологических аппаратов объемом свыше 16 л справедливы эмпирические правила, в соответствии с которыми:

• часть 1
• часть 2
• часть 3
• часть 4
• часть 5
• часть 6
• часть 7
• часть 8
• часть 9
