СП 32-104-98, часть 6
18.16 Глинистые грунты применяются для защиты от выдувания песчаных (в том числе пляжных) откосов в комплексе с созданием дернового покрова, предотвращающего водную эрозию.
В засушливых районах глинистые грунты наряду с другими тяжелыми неразвеваемыми грунтами (гравийными, дресвяными) применяются также для укрепления основной площадки и откосов.
Толщина слоя защиты на откосах принимается равной 0,10—0,15 м, на основной площадке— 0,30 м.
В обоснованных технико-экономическими расчетами случаях для укрепления основной площадки земляного полотна могут использоваться смеси суглинка с песком. Число пластичности смеси не должно быть менее 7.
18.17 Сборные железобетонные обрешетки в комплексе с посевом трав или с крупнообломочным заполнителем могут использоваться при укреплении откосов, сложенных переувлажненными пылеватыми грунтами, способными к развитию поверхностных сплывов.
18.18 Применение вяжущих материалов рекомендуется для закрепления песчаных откосов в комплексе с посевом семян местных многолетних трав.
Посадка местной древесно-кустарниковой растительности применяется для закрепления подвижных песков, в зоне, прилегающей к земляному полотну. Этот способ закрепления целесообразно применять в совокупности с укреплением песков вяжущими материалами, в том числе и с внесением семян местных растений.
В отдельных случаях для временной защиты могут быть использованы покрытия из стеблей местных растений, средства барьерной защиты в виде пескозадерживающих устройств.
18.19 Укрепление откосов земляного полотна может осуществляться с применением геотекстильных материалов в различных комбинациях.
Армирование геотекстилем откосов производят при необходимости увеличения их крутизны в стесненных условиях и при использовании грунтов повышенной влажности. Сведения о материалах, рекомендуемых для использования при армировании, приведены в приложении К.
Укрепление откосов выемок в выветривающихся и легковыветривающихся скальных грунтах может быть выполнено пневмонабрызгом по заанкеренной сетке (в том числе из геотекстиля).
Укрепление поверхности откосов крутизной 1:1—1:1,25 выполняется посевом многолетних трав по слою растительного грунта, нанесенного на закрепленную по откосу металлическую сетку, стеклосетку или другую георешетку.
18.20 Для защиты обочин земляного полотна из песчаных грунтов от выдувания и размыва, а также обочин земляного полотна из глинистых грунтов следует покрывать их щебенисто-дресвяным, галечниково-гравийным материалом слоем 5—10 см. Такое же укрепление рекомендуется для обочин и откосов защитного слоя, устраиваемого под балластной призмой.
18.21 Водоотводные устройства (водоотводные и нагорные канавы, кюветы и др.) следует укреплять с целью предотвращения их размыва или инфильтрации воды в грунт.
Способ укрепления водоотводов следует назначать в зависимости от расчетной скорости течения воды, свойства и состояния грунта, в котором они закладываются.
Для укрепления применяют: щебневание дна водоотвода и укрепление откосов гидропосевом многолетних трав, обработку дна и откосов вяжущими веществами, тощим монолитным бетоном, покрытия бетонными или асфальтобетонными плитами, а также сборными железобетонными конструкциями вида лотков и др.
Укрепление водоотводов посевом трав можно осуществлять в случаях, если имеется возможность произрастания их без подсыпки растительной земли.
19 ФИЛЬТРУЮЩИЕ НАСЫПИ
19.1 Фильтрующие насыпи допускается применять в качестве водопропускных сооружений на дорогах III и низших категорий при пересечении логов, местных понижений, а также постоянных водотоков с расчетным расходом: не более 10 м3 /с при залегании в основании земляного полотна прочных скальных, крупнообломочных грунтов, крупных и средней крупности песков, плотных глин и суглинков, и не более 3 м3 /с — на торфяных и заторфованных грунтах [З].
При необходимости пропуска расхода воды более 10 м3 /с следует применять комбинированные фильтрующие насыпи с водопропускными трубами.
19.2 Возможность и целесообразность применения фильтрующих насыпей необходимо устанавливать в зависимости от местных условий на основе сравнения вариантов с учетом эксплуатационных расходов, срока службы сооружений и условий их текущего содержания.
Применение фильтрующих насыпей наиболее целесообразно:
в районах с наличием местных скальных слабовыветривающихся грунтов в качестве материала насыпи;
в случаях необходимости выполнения строительных работ в зимнее время;
на участках где в последующем потребуется смягчение продольных уклонов дороги или введение более мощных подвижных единиц, требующих перестройки мостов и труб;
в сейсмических районах.
19.3 Фильтрующие насыпи в зависимости от очертания лога и принятой технологии производства работ назначают прямоугольного, параболического, треугольного или трапецеидального поперечного сечения.
19.4 Размеры фильтрующей части сооружения необходимо определять гидравлическим расчетом на пропуск расчетных расходов воды с вероятностью превышения 2 %. В случае преобладания ливневого стока на участках залегания прочных грунтов (п. 4.23) расчетный расход допускается определять с учетом аккумуляции. При этом уменьшение расхода допускается не более чем в три раза.
При расчетах по расходам других видов стока аккумуляция воды не учитывается.
На участках залегания торфяных и заторфованных грунтов размеры фильтрующей части следует назначать без учета аккумуляции расхода, но с запасом на осадку сооружения.
При расчетном расходе 0,5 м3 /с и менее размеры сооружения следует назначать конструктивно.
19.5 Фильтрующие насыпи можно применять напорные (рисунок 19.1, а) и безнапорные (рисунок 19.1, б).
Напорные фильтрующие насыпи, имеющие большую водопропускную способность и требующие меньшего расхода камня по сравнению с безнапорными, целесообразно применять в местах пересечения логов.
На равнинных участках трассы в местах залегания торфяных грунтов следует применять безнапорные фильтрующие насыпи (рисунок 19.2).
19.6 Для фильтрующих насыпей следует предусматривать использование скальных обломков примерно одинакового размера (0,25—0,40 м), морозостойких и неразмягчаемых.
В проектах необходимо учитывать, что заполнение пустот между камнями в теле фильтрующих насыпей обломками меньших размеров не допускается.
Сверху и с боков фильтрующей части насыпи следует предусматривать устройство изоляции.
Тело фильтрующей части насыпи должно выступать с обеих сторон земляного полотна в виде берм не менее чем на 0,5 м после завершения осадки сооружения.
Основание фильтрующей насыпи и русло водотока должны быть укреплены на 3 м в верхнем и нижнем бьефах от размыва в соответствии с расчетной скоростью движения воды через насыпь. При этом растительный слой на участках с сильно размываемыми грунтами удалять не допускается.
Если верх фильтрующей насыпи располагается на уровне бровки полотна, то над фильтрующей частью на расстоянии 5 м в обе стороны от нее необходимо предусматривать отсыпку балластного слоя из щебня.
19.7 В проекте производства строительных работ следует предусматривать возведение фильтрующих насыпей способом свободной наброски скальных обломков или валунного грунта, а в случаях применения скальных обломков плитного типа — укладку их горизонтальными рядами с максимальным сохранением пустот.
19.8 Откосы земляного полотна от подошвы до верха фильтрующей части сооружения, а для напорных — на 0,5 м выше горизонта воды при расчетном расходе необходимо укреплять бетонными или железобетонными плитами на расстояние в соответствии со СНиП 2.05.03.

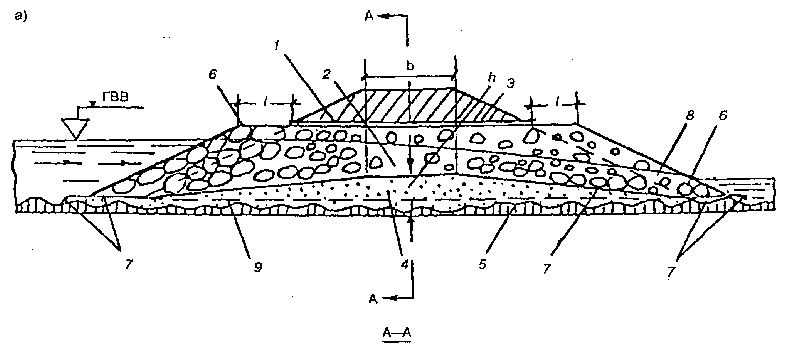

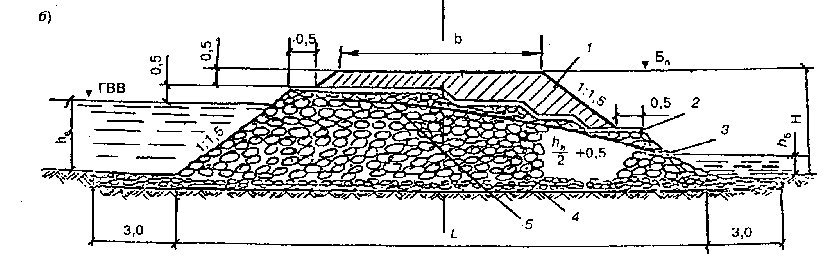

а — напорных; б — безнапорных; 1 — земляное полотно; 2 — изоляционный материал; 3 — фильтрующая часть насыпи; 4 — укрепление основания; 5 — кривая депрессии; ГВВ — расчетный горизонт высоких вод перед сооружением; h в — допускаемая глубина потока перед насыпью; h б — бытовая глубина потока; L — длина фильтрующей насыпи; Бп — бровка профильная
Рисунок 19.1 — Продольный разрез фильтрующих насыпей

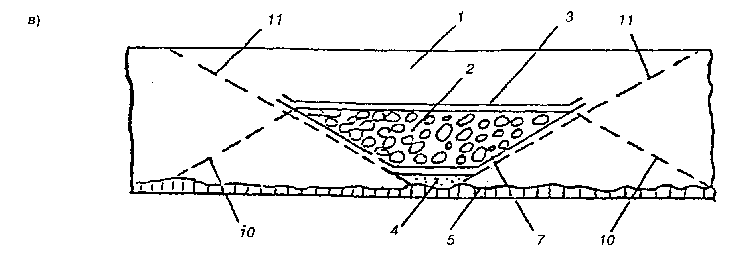

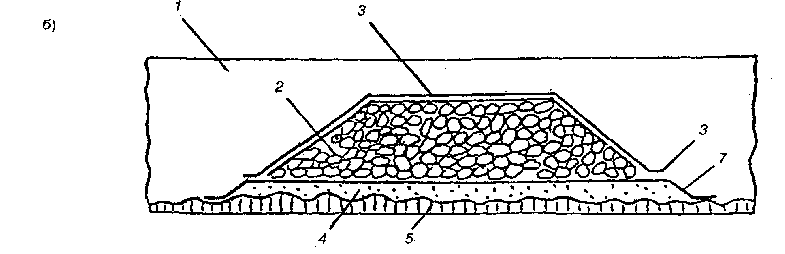

а — продольный разрез; б и в — разрезы по А—А в случаях (соответственно) возведения ФН до отсыпки земляного полотна и при размещении ФН в прогале между подходными участками насыпи; 1 — дорожная насыпь; 2— фильтрующая часть водопропускного сооружения; 3 — изоляция верха ФН из синтетического нетканого материала; 4 — песчаная или галечно-гравийная подушка высотой h3 над верхом кочек под основной площадкой, отсыпаемая на поверхность растительно-мохового покрова; 5, 6—оголовки фильтрующей части (входной и выходной), выступающие за плоскость откосов дорожной насыпи в виде берм шириной l ; 7— изоляция верха и боков подушки и откосов насыпи из синтетического нетканого материала; 8 — кривая депрессии водного потока в пределах сооружения; 9 — примерный уровень верха кочек; 10— откосы оголовков фильтрующей части сооружения; 11 — откосы подходных участков насыпи до возведения ФН
Рисунок 19.2 — Схема устройства фильтрующей насыпи (ФН) на торфяных и заторфованных грунтах
19.9 С нагорной стороны фильтрующих насыпей при необходимости следует предусматривать илоудерживающие устройства в виде вала высотой не менее 0,4 м (например, из камня), охватывающие полукольцом входное отверстие сооружения на расстоянии около 2 м.
20 ЗЕМЛЯНОЕ ПОЛОТНО В РАЙОНАХ РАСПРОСТРАНЕНИЯ ВЕЧНОМЕРЗЛЫХ ГРУНТОВ
20.1 Земляное полотно в районах распространения вечномерзлых грунтов следует проектировать по нормам настоящего Свода правил по проектированию земляного полотна с учетом дополнительных положений данного раздела, отражающих состояние и свойства вечномерзлых грунтов, их изменение во времени (в результате производства строительных работ, последующего динамического воздействия поездной нагрузки и природных факторов), а также указаний по изысканиям, проектированию и строительству железных дорог в районах вечной мерзлоты ВСН 61 -89 с учетом рекомендаций других ведомственных норм — ВСН 200-85, ВСН 203-85, Пособия к СНиП 2.05.07-85 [17].
20.2 Проектировать земляное полотно в районах вечной мерзлоты следует в комплексе с продольным профилем и планом линии, водопропускными, водоотводными и противодеформационными сооружениями с учетом требований к производству работ.
20.3 Конструкции земляного полотна следует назначать в зависимости от его расположения на элементах рельефа, вида грунтов, категории просадочности основания вечномерзлых грунтов (таблица 20.1)*; состава грунтов в карьере и состояния их при оттаивании в откосах выемок, а также технологии производства работ.
_________
* Вечномерзлые грунты в зависимости от их температуры подразделяются на низкотемпературные и высокотемпературные.
К низкотемпературным относят грунты, имеющие температуру минус 2 °С и ниже на глубине 10—15 м от поверхности земли.
К высокотемпературным грунтам — грунты, имеющие температуру выше минус 2 °С, а при островном залегании — независимо от значения отрицательной температуры.
Вечномерзлые грунты по степени их деформативности при оттаивании разделяются на устойчивые и неустойчивые.
К неустойчивым относятся глинистые грунты, дресвяные и щебенистые грунты с глинистым заполнителем, которые при оттаивании приходят в мягкопластичное и текучее состояние (показатель текучести I L > 0,5), а также все нескальные грунты, независимо от их вида при наличии в них подземного льда.
20.4 Для обеспечения прочности и устойчивости земляного полотна при его проектировании следует предусматривать:
преимущественное размещение трассы на участках распространения грунтов, слагающих прочное основание и устойчивых при оттаивании в откосах выемок;
для сооружения насыпей преимущественное использование грунтов, имеющих лучшие стройтельные свойства и в меньшей степени подверженных изменению состояния под воздействием природных факторов;
конструктивные и организационно-технологические мероприятия, направленные на ограничение величины, интенсивности и неравномерности осадок и морозного пучения грунтов земляного полотна и его основания;
создание запасов по ширине и высоте насыпей в соответствии с расчетной величиной деформаций грунтов основания;
устройство искусственного основания и применение других противодеформационных конструкций (в том числе с использованием пенопласта, геотекстиля и т.д.) в выемках и на подходах к ним, при наличии пучинистых грунтов, слабых и просадочных оснований;
минимальное нарушение естественного растительно-мохового покрова, а также режима поверхностной и грунтовой вод на участках со слабым и просадочным основанием.
Таблица 20.1
|
Тип основания |
Величина относительной осадки d |
Основные виды и состояние грунтов основания |
|
I прочное |
d < 0,03 |
Скальные, крупнообломочные и песчаные грунты без включений льда; глинистые талые грунты в твердом и полутвердом состояниях |
|
II недостаточно прочное |
0,03 < d £ 0,1 |
Глинистые грунты в тугопластичном и мягкопластичном состояниях, а также песчаные и крупнообломочные грунты с глинистым заполнителем при наличии в них прослоев или линз льда суммарной толщиной до 0,10 м в каждом слое мощностью 1 м исследуемой вечномерзлой толщи основания |
|
III слабое |
0,1 < d £ 0,4 |
Глинистые грунты в текучепластичном и текучем состояниях, а также торфы, песчаные и крупнообломочные грунты при наличии в них линз или отдельных прослоев льда суммарной толщиной до 0,4 м в каждом слое мощностью 1 м |
|
IV просадочное |
d > 0,4 |
Глинистые грунты в текучем состоянии, торфяные отложения, а также грунты всех видов при наличии в них подземного льда суммарной мощностью более 0,4 м в каждом слое толщиной 1 м |
20.5 Типовые конструкции земляного полотна следует применять для участков трассы, характеризуемых величиной относительной осадки основания d £ 0,1 (см. таблицу 20.1) и устойчивыми грунтами в откосах независимо от глубины, характера залегания и температуры вечномерзлых грунтов:
для насыпей на основаниях I и II категорий просадочности, сооружаемых из скальных, крупнообломочных, песчаных талых и сыпучемерзлых грунтов (с влажностью до 3 %);
для выемок глубиной до 12 м в скальных и крупнообломочных грунтах, талых песках крупных и средней крупности и вечномерзлых грунтах I категорий просадочности.
При этом ширину земляного полотна, очертание его верха, крутизну откосов следует назначать в соответствии с требованиями раздела 5 в зависимости от вида, состояния и свойств грунтов с учетом возможного их изменения.
20.6 Минимальную высоту насыпей на всех видах оснований следует назначать по условиям проектирования продольного профиля, а на участках со слабыми и просадочными основаниями — кроме того, по результатам теплотехнических расчетов.
20.7 Индивидуальному проектированию подлежат объекты, перечисленные в п. 6.2, и дополнительно в условиях вечной мерзлоты земляное полотно в пределах:
марей, представляющих собой слабые и просадочные основания ( d > 0,1, т.е. III и IV категорий просадочности);
участки с активным развитием или возможным возникновением термокарстового процесса;
участки с наличием сезонных или многолетних бугров пучения;
наледей, действующих в естественных условиях, и прогнозируемых.
20.8 Независимо от температуры вечномерзлых грунтов основания следует учитывать осадки насыпей и основной площадки выемок, возникающие в результате деформирования грунтов деятельного слоя Sg и от деформирования оттаивающих вечномерзлых грунтов S0 .
20.9 Суммарную величину осадки насыпей S = Sg + S0 следует подразделять на строительную Sc и эксплуатационную S э .
Соотношение между ними следует устанавливать на основании опытных данных. При отсутствии таких данных ориентировочно можно принять S с = S э =0,5 S .
Увеличение ширины насыпи D b на уровне профильной бровки следует определять по формуле
D b = 3 S э , (20.1)
В тех случаях, когда предусматривается частичный запас на осадку по высоте насыпи, величина уширения насыпи должна быть соответственно уменьшена (рисунок 20.1).

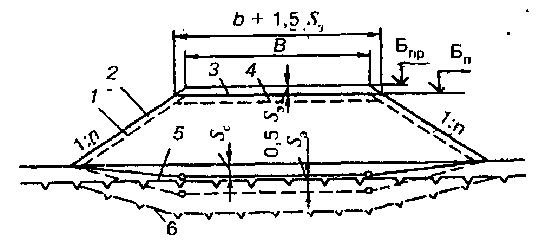

1 — откос насыпи типовой конструкции; 2 и 3 — запас по ширине и высоте насыпи; 4 — верхний слой насыпи, досыпаемый в условиях эксплуатации; 5 и 6—поверхность вечномерзлого грунта соответственно в естественных условиях и после ее понижения на расчетную глубину; Бпр и Бп — отметка бровки земляного полотна соответственно проектной и профильной высоты
Рисунок 20.1 — Расчетная схема к определению осадок и увеличению начальных размеров насыпей

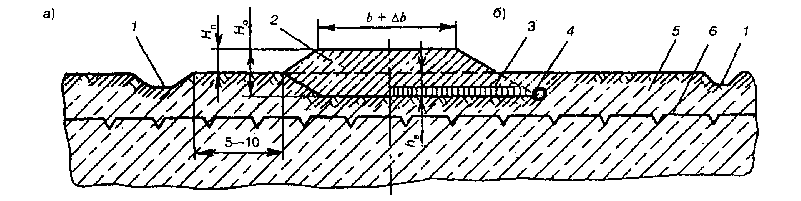

1 — водоотводная канава; 2 — дренирующий грунт; 3 — теплоизоляция, назначаемая по результатам теплофизических расчетов; 4 — дренажная труба; 5 — глинистый грунт; 6 — поверхность вечномерзлого грунта в естественных условиях (размеры в м); Н 0 — общая высота слоя насыпного грунта со слоем вырезки h в
Рисунок 20.2 — Схема устройства искусственного основания насыпей высотой менее 1 м на участках с вечномерзлыми грунтами II и III категорий (а) и IV категории просадочности (б)
1 — дренирующий грунт; 2 — глинистый грунт; 3 — поверхность вечномерзлого грунта после образования деятельного слоя по периметру выемки; Нп — глубина выемки по продольному профилю; Нр — глубина выемки с учетом величины вырезки h в слабого грунта основания, назначаемой по расчету; h ос — величина осадки оттаивающего грунта основания при образовании деятельного слоя по периметру выемки

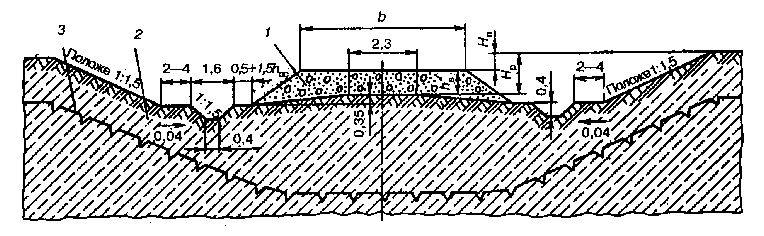

Рисунок 20.3 — Поперечный профиль выемки в тугопластичных и мягкопластичных глинистых грунтах
1 —дренирующий, крупнообломочный грунты, в том числе с песчаным и глинистым заполнителем; 2— дренажная труба; l —толщина слоя, назначаемая по расчету
Рисунок 20.4 — Поперечный профиль выемки в глинистых грунтах, переходящих при оттаивании в текучепластичное и текучее состояние

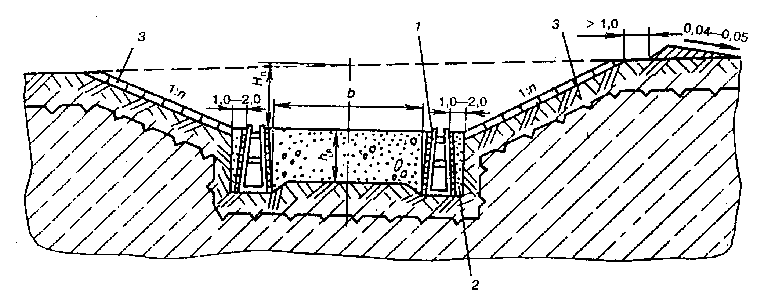

1 — лоток противопучинной конструкции; 2 — галька или гравий, а если выемка прорезает плывуны или глинистые грунты, то крупнозернистый песок; 3 — укрепление откосов; h в — глубина вырезки, назначаемая по расчету; Нп — глубина выемки по продольному профилю
Рисунок 20.5 — Поперечный профиль выемки в глинистых грунтах, переходящих при оттаивании в текучепластичное и текучее состояние
20.10 На участках слабых и просадочных оснований насыпей высотой менее 1,0 м при наличии растительно-мохового покрова и менее 1,5 м при его отсутствии следует предусматривать устройство искусственного основания из скального, крупнообломочного или песчаного хорошо дренирующего грунта (рисунок 20.2). Глубина траншеи вырезки определяется расчетом.
20.11 В выемках, на участках залегания глинистых грунтов или крупнообломочных с глинистым заполнителем при содержании частиц размером 0,1 мм и менее в объеме более 20 % следует предусматривать замену естественных грунтов основания дренирующими путем соответствующего увеличения глубины выемки (рисунки 20.3, 20.4) или разработки траншеи под основной площадкой с устройством лотков противопучинной конструкции (рисунок 20.5).
Для неустойчивых грунтов при оттаивании в откосах (см. п. 20.3) необходимы дополнительные противодеформационные мероприятия: уположение откосов, теплоизоляция, устройство откосного дренажа, обсыпка откосов дренирующим и крупнообломочным материалом.
20.12 Участки трассы с наличием подземного льда, залегающего на глубине меньшей, чем двойная или тройная толщина деятельного слоя в районах соответственно с низкотемпературными и высокотемпературными вечномерзлыми грунтами, подлежат выделению.
Для таких участков в проектах земляного полотна следует предусматривать:
создание запретных зон, ограждаемых специальными знаками, в пределах которых запрещается хозяйственная деятельность как при строительстве, так и в период эксплуатации;
указания о времени и технологии производства земляных работ, исключающих возможность оттаивания грунтов;
размещение притрассовой автодороги на расстоянии не менее 50 м от подошвы насыпи;
требования к грунтам, устройствам теплоизоляции и т.д.
Минимальную высоту насыпи Hmin на таких участках следует назначать в соответствии с требованиями п. 20.6 и, кроме того, исходя из условия
2h д - l л £ Hmin ³ hmin (20.2)
где h д — толщина деятельного слоя, м;
l л — расстояние от поверхности вечномерзлого грунта до верха слоя льда, м;
Hmin — 2м для дорог I и II категорий, 1,2м — для дорог III—IV категорий.
Принимать следует большую из полученных величин.
При существенном нарушении растительно - мохового покрова, а также на участках, где возможно нарушение режима поверхностного стока воды, следует предусматривать противодеформационные мероприятия.
20.13 В пределах участков залегания подземного льда непосредственно под деятельным слоем, где по техническим причинам высота насыпи назначается менее требуемой пункта 20.6, следует предусматривать полное или частичное удаление льда из основания насыпи с заполнением траншеи местным грунтом (рисунок 20.6).
Если сумма толщин деятельного слоя и высоты насыпи будет равна или превысит 4 м, подземный лед разрешается не удалять.
20.14 Выемки в грунтах, содержащих подземный лед, следует проектировать по нормам ВСН 61-89.
Если выемка прорезает линзу льда, то необходимо раскрывать ее в пределах контура линзы на такую ширину, чтобы лед из откосов был удален (рисунок 20.7).
При значительном простирании слоя льда раскрытие выемки целесообразно в соответствии с рисунком 20.8. Лед, обнаженный на откосах выемки, следует прикрывать слоем дренирующего грунта.
При залегании слоя льда ниже бровки земляного полотна на глубине менее или равной толщине деятельного слоя необходимо предусматривать удаление льда и замену его местным грунтом; при большей глубине залегания льда его разрешается не удалять.
20.15 Выемки, прорезающие водоносные горизонты, следует ограждать дренажными устройствами или противоналедными сооружениями. Последние надлежит предусматривать на участках, действующих в природных условиях или на участках прогнозируемых наледей, в комплексе с водоотводными устройствами.
20.16 Дренажи разрешается применять только при дебите источника и температуре грунтовой воды, обеспечивающих круглогодичную работу дренажа, или в случаях осуществления подогрева или других мероприятий, предохраняющих дренаж от промерзания.
1 — подземный лед; 2 — засыпка местным глинистым грунтом; 3 — поверхность вечномерзлого грунта в естественных условиях; h д — мощность деятельного слоя в естественных условиях
Рисунок 20.6 — Схема устройства насыпи над подземным льдом, залегающим на глубине, равной мощности деятельного слоя

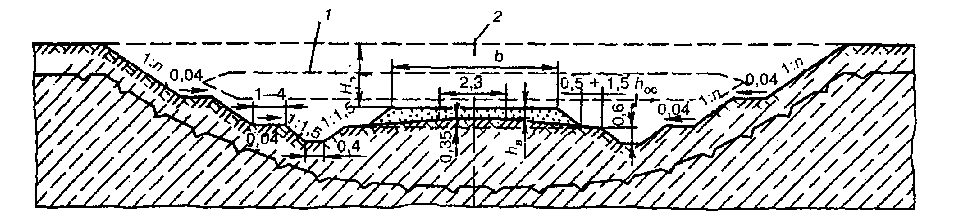

1 — контуры линзы льда; 2— ось пути; Нп — глубина выемки по продольному профилю; h ос — величина осадки оттаивающего грунта основания при образовании деятельного слоя по периметру выемки
Рисунок 20.7 — Поперечный профиль выемки, прорезающей линзу льда
1 — откос не круче 1:1,5; 2 — грунт замены; 3 — расстояние до поверхности слоя льда (не менее двойной глубины оттаивания грунта замены); 4 — лед
Рисунок 20.8 — Поперечный профиль выемки, прорезающей слой подземного льда
20.17 Водоотводные сооружения на участках с вечномерзлыми грунтами, сохраняющими устойчивость в откосах при оттаивании, следует проектировать по нормам раздела 17.
20.18 На марях водоотводные канавы следует предусматривать на расстоянии 5—10 м от подошвы насыпи.
Продольный уклон водоотводных канав следует назначать не менее 0,004 на моховой и не менее 0,002 на кочковатой мари. Ширину канавы понизу следует принимать не менее 0,8 м (после укрепления), глубину не менее 0,6 м от низа кочек.
Если требуемый продольный уклон не может быть обеспечен или устройство продольной канавы может привести к возникновению термокарстового процесса, следует предусматривать поперечный пропуск поверхностной воды посредством фильтрующих насыпей, дренирующих прорезей или других водопропускных сооружений.
Возможно меньшей протяженности следует также проектировать продольные водоотводные и нагорные канавы на участках слабых и просадочных оснований, легкоразмываемых и неустойчивых после оттаивания грунтов.
20.19 На марях и торфяниках в случаях, когда оползание откосов и заплывание канав неизбежно, следует применять лотки или индивидуально проектируемые водоотводные устройства.
20.20 Откосы выемок в глинистых грунтах, приобретающих после оттаивания состояние от твердого до мягкопластичного ( IL £ 0,75), в мелких и пылеватых песках, в том числе и с содержанием гальки, гравия и дресвы до 50 %, а также в крупнообломочных грунтах с глинистым заполнителем до 50 %, целесообразно укреплять посевом многолетних трав районированных сортов при повышенной норме высева семян.
Работы по укреплению откосов следует предусматривать через 1—2 года после разработки выемки и образования нового деятельного слоя на откосах.
Для выемок в глинистых грунтах, приходящих в мягкопластичное состояние при оттаивании, в проекте следует предусматривать дополнительные объемы работ по 2—3-разовой планировке откосов и очистке кюветов в период формирования деятельного слоя.
20.21 Способы укрепления откосов выемок в глинистых грунтах, приходящих при оттаивании в текучепластичное и текучее состояние, необходимо назначать в комплексе с противодеформационными мероприятиями.
20.22 Откосы и дно канав в мягкопластичных суглинках и супесях целесообразно укреплять галечно-гравийным или щебенистым материалом толщиной слоя до 0,30 м в зависимости от размеров частиц используемого материала.
21 ЗЕМЛЯНОЕ ПОЛОТНО ВНЕШНИХ (ПОДЪЕЗДНЫХ) ПУТЕЙ
21.1 К внешним (подъездным) путям относятся железнодорожные пути, предназначенные для внешних перевозок грузов предприятий и организаций и соединяющие станцию (пункт) примыкания железных дорог общей сети с промышленной станцией, а при ее отсутствии — с погрузочно-разгрузочными путями или со стрелочным переводом первого ответвления внутренних железнодорожных путей.
21.2 Внешние (подъездные) пути, имеющие 5—10-летнюю перспективу включения в общую сеть железных дорог России или предназначенные для пассажирского движения, следует проектировать по СНиП 32-01-95 для соответствующей категории линии.
Земляное полотно этих подъездных путей следует проектировать по нормам настоящего документа.
21.3 Конструкцию земляного полотна назначают с открытой балластной призмой в увязке с рельефом местности, плановыми и высотными отметками других действующих и проектируемых сооружений и коммуникаций и общими решениями по организации водоотвода в районе строительства.
По согласованию с заказчиком на пересечениях или расположенных параллельно железнодорожному полотну других сооружениях и коммуникациях, на участках застроенной территории предприятий и организаций, городских поселков и т.п., допускается конструкцию земляного полотна принимать с заглубленной или полузаглубленной балластной призмой и надежным водоотводом с применением железобетонных лотков (рисунки 21.1,21.2).
21.4 Конструкция земляного полотна подъездных путей с открытой, заглубленной или полузаглубленной балластной призмой должна отвечать требованиям долговечности, прочности и устойчивости в любое время года и должна быть рассчитана на движение четырехосных вагонов с нагрузкой на ось 294 кН (30 те).
21.5 Земляное полотно внешних (подъездных) железнодорожных путей, не имеющих перспективы включения в общую железнодорожную сеть России (см. п. 21.2), а также внутренних путей предприятий и организаций, проектируется и сооружается по СНиП 2.05.07-91.

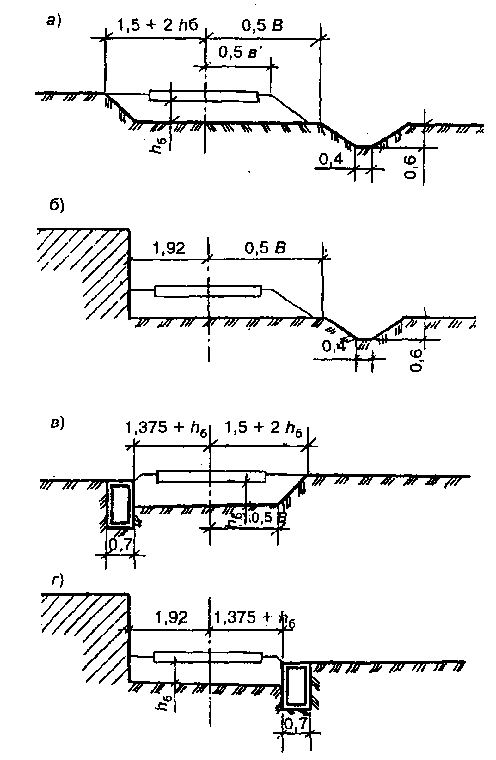

Однопутный участок: а, б — с отводом воды кюветом; в, г— с отводом воды лотком;
h б — толщина балластного слоя; B — ширина земляного полотна; в ' — ширина балластной призмы
Рисунок 21.1 — Земляное полотно с заглубленной и полузаглубленной балластной призмой

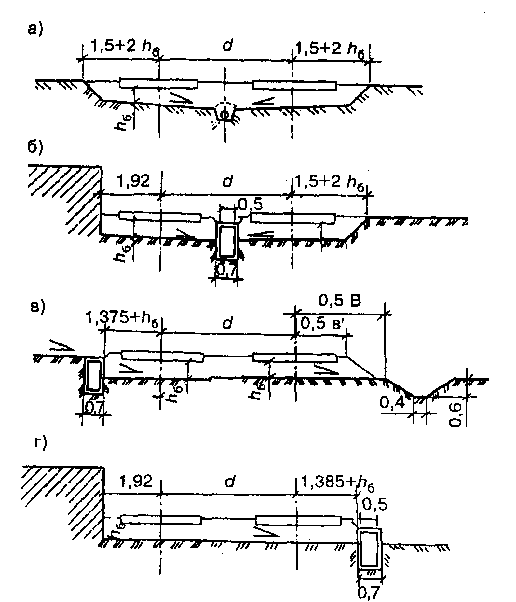

Двухпутный участок: а — с отводом воды дренажом; б, г — с отводом воды лотком;
в—с отводом воды лотком и кюветом; h б — толщина балластного слоя; d — междупутье;
в' — ширина балластной призмы
Рисунок 21.2— Земляное полотно с заглубленной и полузаглубленной балластной призмой
22 ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ ПРИ ПРОЕКТИРОВАНИИ ЗЕМЛЯНОГО ПОЛОТНА
22.1 При проектировании земляного полотна в проектах должны предусматриваться конструкции и технологии производства работ, способствующие снижению отрицательного воздействия строительства на окружающую природную среду.
22.2 Для предотвращения деградации окружающей среды, восстановления нарушенных при строительстве природных систем и обеспечения эколого-экономической сбалансированности будущего развития транспортно-природной системы в целом в проекте следует предусматривать оценку воздействия на окружающую среду (ОВОС) проектируемого земляного полотна в соответствии с СП 11-101-95 и Временной инструкцией «Оценка воздействия строительства на окружающую среду в проектах железных и автомобильных дорог» [58].
ОВОС является самостоятельным этапом в системе подготовки решений о развитии хозяйственной деятельности, разрабатывается до принятия проектных решений, входит в состав проектно-сметной документации и оформляется отдельным документом.
22.3 Раздел «Охрана окружающей среды» выполняется в соответствии со СНиП 11 -01 -95 и содержит проектные решения по комплексу проектных мероприятий, обеспечивающих выполнение положений ОВОС по экологической безопасности.
22.4 Основные конструктивные решения земляного полотна должны обеспечивать наименьшую потребность в отчуждении земель, наибольшую сохранность флоры и фауны в процессе строительства и эксплуатации, в том числе за счет:
наименьшего раскрытия выемок в скальных и рыхлых грунтах;
устройства насыпей с крутыми откосами, создаваемыми путем соответствующего их закрепления;
сооружения вместо выемок тоннелей, а вместо насыпей эстакад;
использования (вместо традиционных) новых конструктивных решений и материалов при проектировании и строительстве земляного полотна, упрощающих технологию и в меньшей степени воздействующих на окружающую среду.
22.5 Наименьшее раскрытие выемок и полувыемок за счет придания их откосам крутого очертания при сохранении необходимого уровня надежности осуществляется с учетом всей совокупности инженерно-геологических условий. При этом в экологическом плане уменьшается объем разрабатываемого грунта, что способствует уменьшению при строительстве:
запыленности ландшафтов в процессе разработки грунтов;
рассеивания взрывчатых веществ;
уровня шумов, выбросов различных вредных веществ при работе СДМ и механизмов.
22.6 В тех случаях, когда устойчивый откос не догоняет склон, для снижения нарушенных полезных земель, флоры и фауны целесообразным является создание и укрепление откосов более крутых очертаний несущими конструкциями — анкерами или заанкеренными подпорными стенами.
22.7 С целью уменьшения площади, занимаемой откосами насыпей на затяжных косогорах, рекомендуется укреплять низовые откосы различными подпорными сооружениями.
