СП 32-104-98, часть 2
5.11 Минимальную высоту насыпей следует назначать с учетом условий предотвращения заносимости снегом и песком, пучинообразования, обеспечения прочности основной площадки на участках сырых и мокрых оснований, а также возможности механизации производства работ.
5.12 Крутизну откосов насыпей и выемок следует назначать в зависимости от инженерно-геологических и климатических условий, вида грунта, его состояния, высоты откосов земляного полотна с учетом намечаемого укрепления откосов.
5.13 Значения крутизны откосов применительно к типовым конструкциям земляного полотна для обычных наиболее часто встречающихся условий, в том числе скальных, при благоприятном расположении поверхности ослабления (см. п. 10.8) приведены для насыпей в таблице 4.3, а для выемок — в таблице 4.4 СНиП 32-01-95.
6 ОСНОВНЫЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ
6.1 При проектировании земляного полотна применяют:
типовые конструктивные решения для участков с простыми инженерно-геологическими и топографическими условиями в соответствии с альбомом [14];
индивидуальные проекты, разрабатываемые для отдельных участков со сложными инженерно-геологическими условиями, перечисленными в п. 6.2, а также при проектировании земляного полотна с заданными нестандартными параметрами, когда требуется проверка устойчивости и прочности земляного полотна и его основания;
групповые поперечные профили, разрабатываемые для применения на ряде участков со сложными и многократно повторяющимися на рассматриваемой линии инженерно-геологическими условиями. При этом земляное полотно с уточненными на основании выполненных расчетов параметрами (по сравнению с типовыми поперечными профилями) не требует индивидуального обоснования для каждого объекта.
6.2 Индивидуальные проекты применяют для следующих объектов и условий:
насыпи высотой более 12 м — из раздробленных скальных грунтов, крупнообломочных грунтов, из песков и из глинистых грунтов твердых и полутвердых;
насыпи высотой более 6 м — из глинистых грунтов тугопластичных, а также из крупнообломочных грунтов с глинистым тугопластичным заполнителем;
насыпи на слабых основаниях, а также при выходе ключей в пределах основания;
насыпи в пределах болот I и III типов глубиной более 4 м и болот II типа глубиной более 3 м, а также при поперечном уклоне минерального дна болот I типа круче 1:10, II типа— 1:15, III — 1:20, болот с торфом неустойчивой консистенции, не поддающихся классификации;
насыпи на поймах рек, на участках пересечения водоемов и водотоков, на участках временного подтопления, а также на участках земляного полотна, расположенных вдоль водотоков, водоемов, водохранилищ и морей;

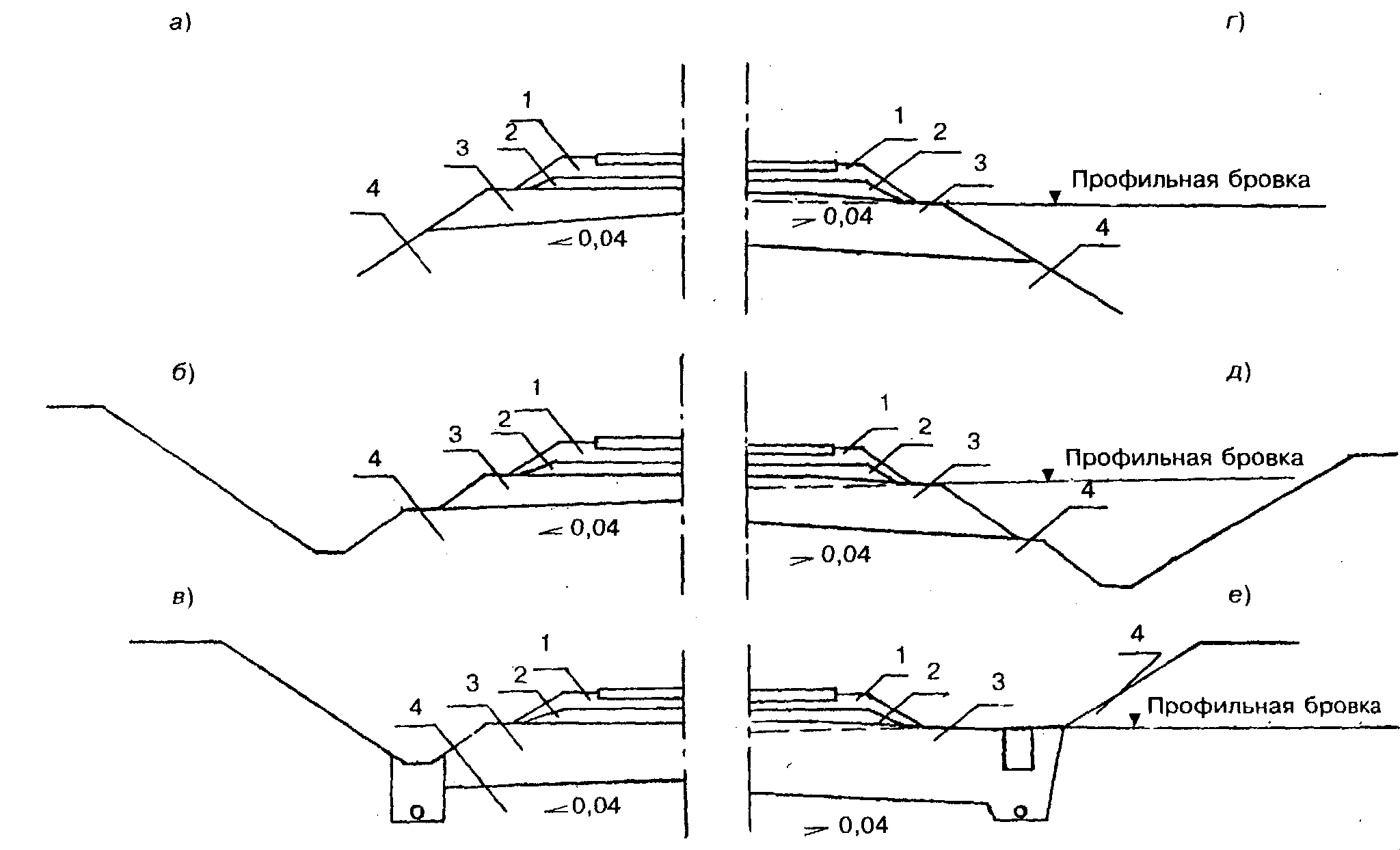

а, б, в — насыпи и выемки с защитным слоем из дренирующих песчано-гравийных грунтов; г, д, е — то же, с защитным слоем из мелких и пылеватых песков; 1 — балласт щебеночный; 2 — балласт песчано-гравийный; 3 — защитный слой; 4 — глинистый грунт
Рисунок 5.2 — Земляное полотно из глинистых грунтов, характеризуемых W L > 0,23 с защитным слоем
насыпи на косогорах круче 1:5, сложенных скальными грунтами, на косогорах круче 1:3, сложенных дисперсными грунтами, а также на косогорах крутизной от 1:5 до 1:3 при высоте низовых откосов более 12 м;
выемки при высоте откосов более 12м;
выемки в скальных грунтах при неблагоприятных инженерно-геологических условиях, в том числе при залегании пластов горных пород с наклоном круче 1:3 в сторону пути;
выемки в глинистых переувлажненных грунтах с показателем текучести I L > 0,5 или вскрывающие водоносные горизонты;
выемки глубиной более 6 м в глинистых грунтах в районах избыточного увлажнения;
выемки в сильнонабухающих грунтах, в других (в том числе искусственных) грунтах, резко снижающих устойчивость откоса и прочность основной площадки при воздействии климатических факторов и динамических воздействиях (глинистые грунты с влажностью на границе текучести более 0,4), а также насыпи, проектируемые с использованием указанных грунтов;
земляное полотно на пучиноопасных участках (места с перемежающимися разнородными по своим пучинистым свойствам грунтами в зоне промерзания; насыпи высотой до 3 м на основании с мелкобугристым рельефом; участки с локальным увлажнением пучинистых грунтов, концевые участки скальных выемок, участки с нарушением температурного режима);
земляное полотно в местах активных склоновых процессов (на участках с наличием или возможным развитием оползней, обвалов, осыпей, каменных россыпей, снежных лавин, селей, оврагов);
земляное полотно на участках с развитием естественных или искусственных подземных полостей (горные выработки, кареты);
земляное полотно в местах пересечения его трубопроводами;
земляное полотно, при сооружении которого используются гидромеханизация и взрывные способы производства работ, а также земляное полотно с элементами геотекстильных и теплоизоляционных материалов в конструкции;
земляное полотно, пристраиваемое к существующему при наличии на последнем балластных корыт и лож на основной площадке, балластных шлейфов на откосах существующей насыпи из недренирующих грунтов, которые невозможно удалить при нарезке уступов и на участках наблюдающихся или наблюдавшихся деформаций эксплуатируемого пути;
земляное полотно в районах распространения вечномерзлых грунтов: при основаниях с относительной осадкой более 0,1, в том числе на марях, а также на наледных участках, на участках с наличием подземного льда, развития термокарста, солифлюкций, бугров пучения;
насыпи и выемки на участках с грунтами, подверженными разжижению при динамическом воздействии;
насыпи при насыщенных водой грунтах основания и переходные участки от насыпей к выемкам на косогорах круче 1:2;
земляное полотно в районах строительства с высокой сейсмичностью (7 баллов и более — в соответствии со СНиП 11-7-81*).
6.3 При проектировании земляного полотна необходимо учитывать влияние климатических условий района при наиболее неблагоприятном сочетании внешних факторов, а также специфические условия проявления деформаций на эксплуатируемых участках земляного полотна в районе проектируемой линии.
Проект земляного полотна разрабатывается на основании материалов, характеризующих топографические и инженерно-геологические условия объекта, отражающих его специфические особенности, и должен содержать:
— решение по конструкции земляного полотна и способам его защиты от вредного воздействия внешних факторов, с указанием границ их применимости;
— мероприятия по охране окружающей среды (обеспечение экологического равновесия), требования по технологии производства работ;
—технико-экономическое обоснование принятых решений, характеристики рассмотренных вариантов при наличии альтернативных решений.
Указанные материалы должны быть отражены на чертежах (продольном и поперечных профилях, детали конструкции — на отдельных чертежах) и в пояснительной записке в соответствии со СНиП 11-02-96.
По крупным объектам (оползневой косогор, пересечение водоема, глубокое болото и др.) материал оформляется в виде отдельного раздела проекта.
6.4 В зависимости от специфики объекта расчетом проверяются: устойчивость земляного полотна (общая, а при необходимости и местная), стабильность основания, прочность и деформативность конструкции принятых защитных устройств.
При проверке устойчивости земляного полотна следует учитывать снижение прочностных характеристик грунтов под влиянием вибродинамического воздействия поездов.
В приложении Г приведены рекомендации по методике расчета устойчивости откосов и даны примеры расчетов.
6.5 Для установления расчетных характеристик грунтов могут быть использованы положения нормативных документов (например, СНиП 2.02.01-83*), а также данные, полученные на основании анализа состояния аналогичных конструкций, успешно эксплуатируемых в условиях, подобных рассматриваемым.
При разработке проекта земляного полотна обязательно натурное определение расчетных характеристик грунтов и других исходных данных по материалам инженерно-геологического, гидрогеологического и гидрологического обследования объекта.
6.6 Программа обследования составляется в зависимости от специфики объекта и решаемой задачи, с учетом степени изученности участка размещения объекта. Объем работ и порядок обработки материалов устанавливаются в соответствии с рекомендациями методических указаний по инженерно-геологическим изысканиям [30] и действующим ГОСТам (приложение С).
6.7 Размеры и очертания поперечного профиля земляного полотна следует назначать с учетом обеспечения механизации всех производственных процессов, предусматривать технологические полки шириной не менее 5 м на подлежащих укреплению высоких откосах выемок и насыпей [1], технологические полки безопасности на откосах скальных выемок (см. п. 10.14) и др.
7 НАСЫПИ
Общие положения
7.1 Конструкцию насыпей следует проектировать в зависимости от их высоты, вида, свойств и состояния применяемого грунта, поперечного уклона местности, инженерно-геологических, гидрогеологических, климатических условий и способов производства земляных работ. Для типовых решений очертания насыпей необходимо назначать в соответствии с указаниями таблицы 4.3 СНиП 32-01-95, руководствуясь поперечными профилями на рисунке 7.1. В соответствии с требованиями раздела 3 следует предусматривать усиление конструкций насыпи в рабочей зоне путем устройства защитного слоя под балластной призмой.
7.2 Для насыпей на сухом и прочном основании допускаются все грунты, пригодные для их возведения (см. таблицу 4.1). При этом следует, как правило, использовать грунт из ближайших выемок, притрассовых карьеров и резервов, а при его отсутствии — техногенные грунты.
7.3 При соответствующем обосновании допускается проектирование насыпей из разнородных грунтов. При этом в случае расположения песка (за исключением защитного слоя в основной площадке) над глинистым грунтом поверхности последнего необходимо придавать поперечный уклон 0,04—0,10 от середины к краям насыпи. Поверхность слоя песка, расположенного под слоем глинистого грунта, подлежит выравниванию без придания уклонов. Каждый слой отсыпаемого грунта должен располагаться по всей ширине насыпи (исключение составляют случаи устройства защитных экранов на откосах). Сопряжение в продольном направлении слоев разнородных грунтов должно осуществляться с уклоном не круче 0,15—0,20 при высоте насыпи над сопрягаемыми слоями более глубины промерзания; сопряжение разнородных грунтов в уровне защитного слоя следует предусматривать с продольным уклоном в соответствии с рекомендациями п. 5.8.
В сейсмических районах более тяжелые грунты рекомендуется располагать в нижней части насыпи (рисунок 7.2).
7.4 Для насыпей, отсыпаемых из скальных слабовыветривающихся и выветривающихся грунтов (горной массы), а также из крупнообломочных (валунных и глыбовых) грунтов, верхний слой мощностью не менее 0,5 м следует проектировать из гравийно-галечниковых или щебенистых грунтов, наиболее крупные фракции в которых не должны превышать 0,2 м. В нижележащих слоях насыпи максимально допустимый размер камня устанавливается при пробном уплотнении в зависимости от принятой толщины отсыпаемого слоя.

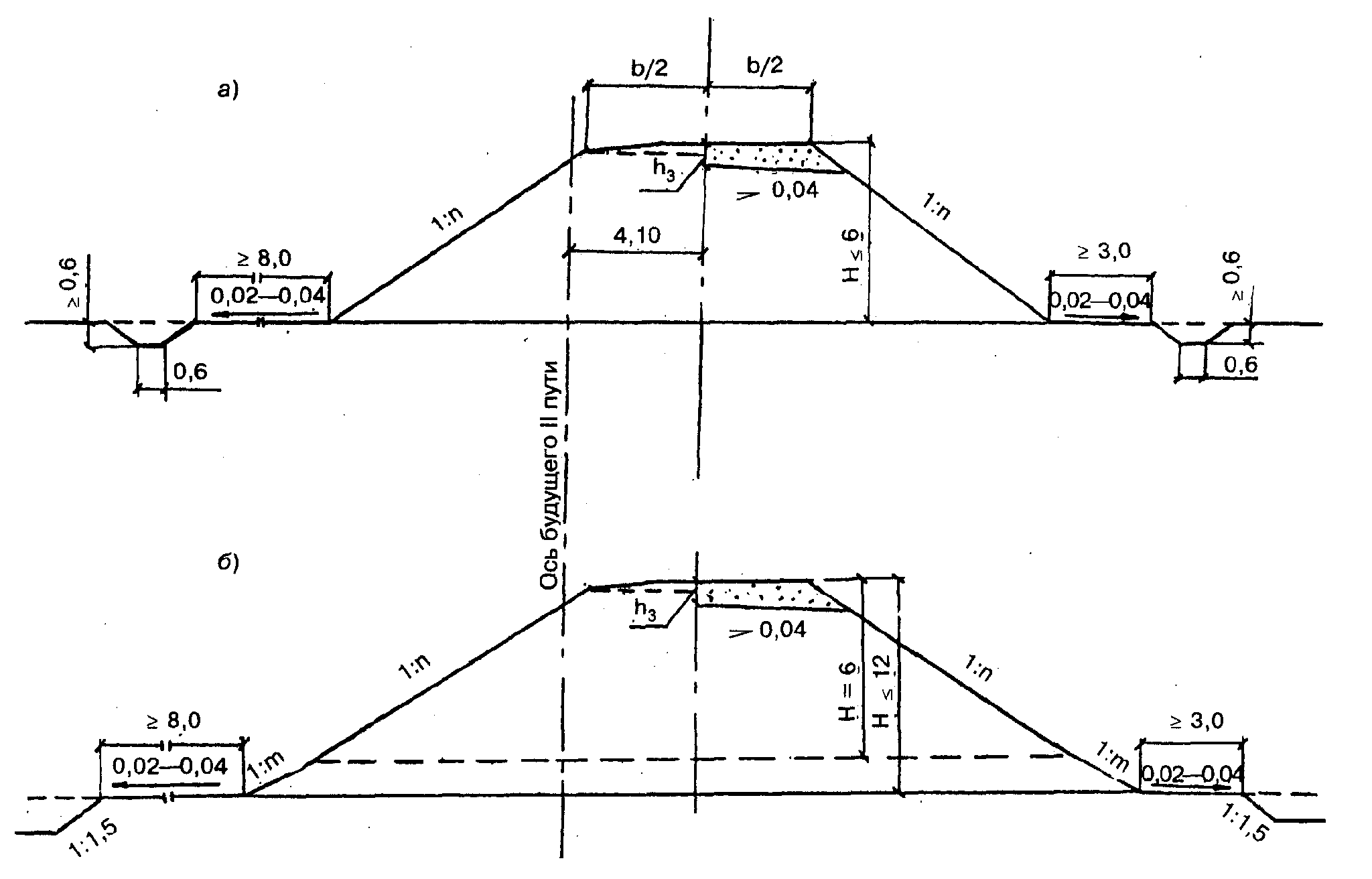

а — насыпь без защитного слоя Н £ 6 м; б — то же, высотой от 6 до 12 м; в — насыпь с защитным слоем Н £ 6 м; г — то же, высотой от 6 до 12м

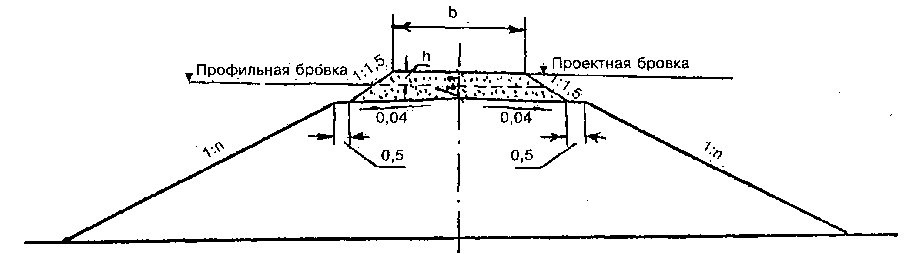

Рисунок 7.1 — Поперечные профили насыпей из недренирующих грунтов при поперечном уклоне местности не круче 1:5
7.5 При проектировании насыпей из глинистых грунтов, характеризуемых влажностью на границе текучести WL ³ 0,40, а также из других специфических грунтов, в том числе техногенных (прочностные свойства которых в конструкции под воздействием природных факторов могут значительно снижаться), необходимо предусматривать отсыпку верхнего слоя из песков, а также создание защитного экрана на откосах.
7.6 При проектировании пересечений железнодорожной линии с трубопроводами последние должны быть реконструированы или переустроены, при этом предусматривают надземную (на опорах или эстакадах) или подземную их прокладку.
а—дренирующий грунт расположен над глинистым; б—глинистый грунт находится между слоями дренирующего; 1 —дренирующий грунт; 2 — глинистый грунт

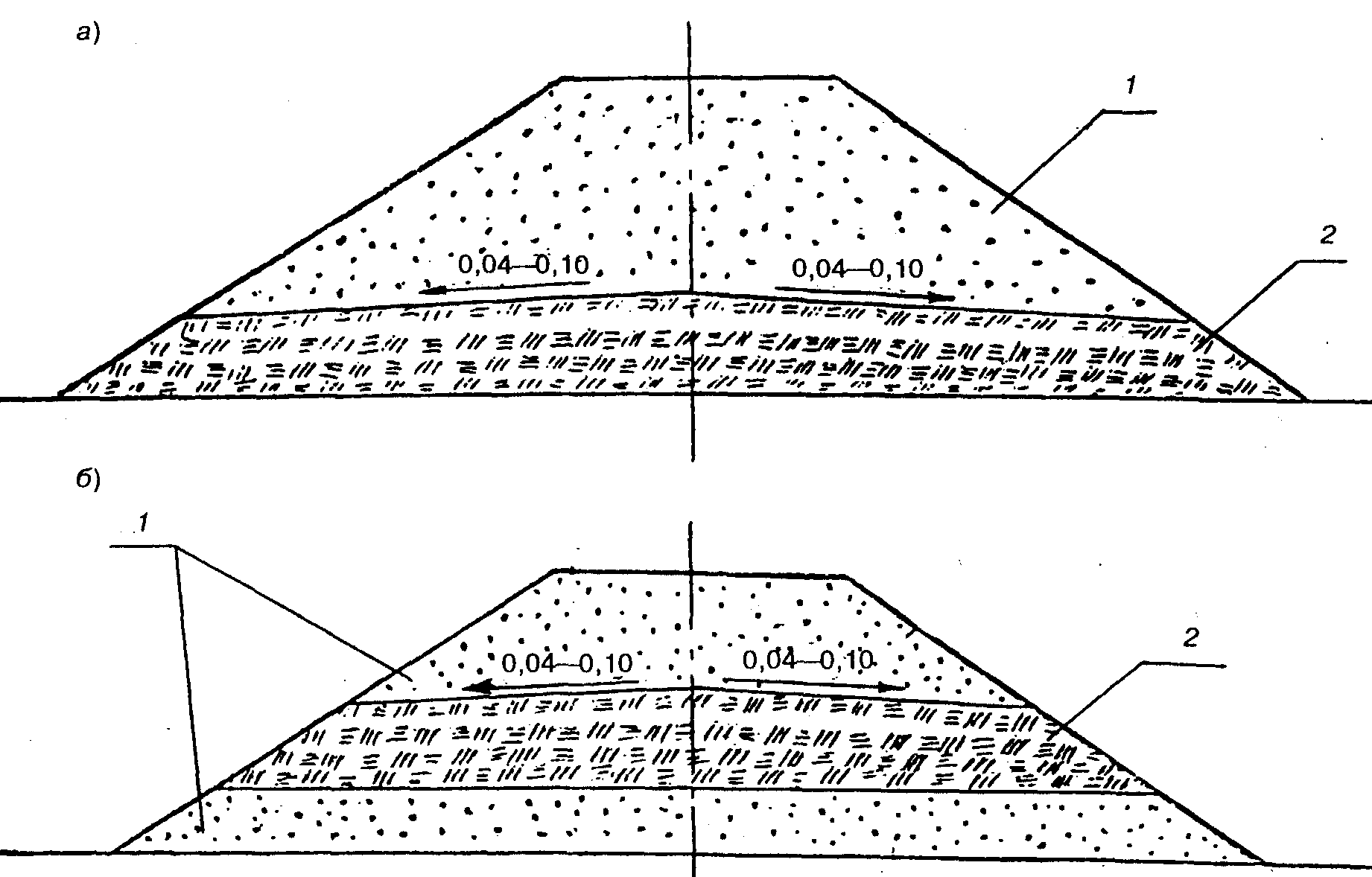

Рисунок 7.2 — Схемы возможного расположения разнородных грунтов в насыпях
Устройство переходов трубопроводов в теле насыпи запрещается (СТН Ц-01-95).
7.7 Состав работ по подготовке оснований насыпей следует назначать с учетом высоты проектируемой насыпи и поперечному уклону местности. Во всех случаях подлежит удалению и складированию почвенно-растительный слой с площади основания насыпи для последующего использования его в природоохранных целях (в том числе для покрытия откосов земляного полотна, рекультивации карьеров).
В местах, где срезка почвенно-растительного слоя нецелесообразна вследствие низкого уровня его плодородия, необходимо предусматривать удаление дерна в основании насыпей высотой до 0,5 м на равнинных участках и косогорах крутизной до 1:10, а также в основании насыпей высотой до 1 м на косогорах крутизной от 1:10 до 1:5.
В таежных и лесных районах при подготовке основания под насыпи необходимо предусматривать удаление валежника; при высоте насыпи до 1 м обязательна сплошная корчевка пней и удаление мохового покрова; при большей высоте насыпей пни могут быть оставлены, но спилены так, чтобы высота их не превышала 0,2 м.
7.8 В пределах косогоров крутизной от 1:5 до 1:3 независимо от высоты насыпей требуется нарезка уступов в соответствии с рисунком 7.3. Ширина уступов принимается равной от 1 до 4 м. Поверхности уступов следует придавать поперечный уклон в низовую сторону величиной 0,01—0,02, стенки уступов при их высоте до 1 м можно проектировать вертикальными, а при высоте до 2 м — с наклоном около 1:0,5.
Нарезка уступов не предусматривается для насыпей, размещаемых на косогорах, сложенных дренирующими грунтами и не имеющих растительного покрова.
Необходимость подготовки основания насыпей, размещаемых на косогорах, сложенных скальными грунтами, следует устанавливать в зависимости от местных условий.
При небольшой высоте насыпей на косогорах, а также на участках полувыемок и полунасыпей следует обеспечивать однородные грунтовые условия под основной площадкой в пределах зоны промерзания за счет частичной замены естественных грунтов насыпными (в том числе дренирующими) для исключения неравномерного пучения (рисунок 7.2). При этом толщина слоя насыпного грунта hmin должна быть не менее указанной в таблице 7.1.
Насыпи на сыром и мокром основании
7.9 Насыпи на сыром и мокром основании следует проектировать преимущественно из дренирующих грунтов. При использовании мелких и пылеватых песков и глинистых грунтов следует предусматривать мероприятия, обеспечивающие устойчивость и прочность земляного полотна и его основания: осушение грунтов основания посредством углубленных канав, дренажей, прослоев из дренирующих грунтов, геотекстильных материалов, устройство берм.
а — насыпь высотой низового откоса до 12 м; б — деталь нагорной канавы с бермой в грунте естественного сложения; в — низкая насыпь на косогоре; г — полунасыпь-полувыемка;
l — ширина нижнего уступа определяется из условия возможности уплотнения грунтов нижней части насыпи; 1 — защитный слой

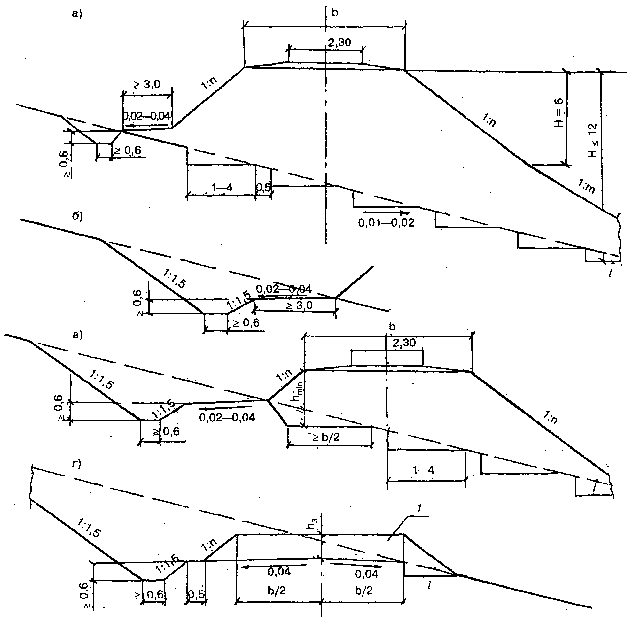

Рисунок 7.3 — Поперечные профили насыпей на косогорах крутизной от 1:5 до 1:3
Примечание — Очертания верха земляного полотна назначаются в соответствии с требованиями п. 3.1.
7.10 Бровка насыпей должна возвышаться над уровнем длительно (более 20 суток) стоящих поверхностных вод или над наивысшим расчетным уровнем грунтовых вод, а при сырых основаниях над поверхностью земли на величину, достаточную для предохранения основной площадки от пучения и просадок. Размер этого возвышения следует устанавливать в зависимости от вида грунтов, высоты капиллярного поднятия, глубины промерзания в районе строительства, но не менее значений, указанных в таблице 7.1.
Для насыпей из суглинков и глин возможно некоторое уменьшение указанных высот при условии устройства капилляропрерывателя.
Глубину промерзания следует принимать по карте 3 приложения 1 СНиП 2.01.01-82 (см. приложение Н) или по данным местных гидрометеостанций.
За расчетный уровень грунтовых вод следует принимать расчетный осенний уровень, а при отсутствии необходимых данных — наивысший возможный уровень, определяемый по верхней границе оглеения грунтов.
Возвышение бровки насыпей дорог IV категории допускается уменьшать по сравнению с нормами таблицы 7.1 на основании данных опыта эксплуатации дорог в районе строительства, но не более чем в 1,5 раза.
Таблица 7.1 В метрах
Грунт, используемый для насыпи |
Минимальное возвышение бровки насыпи при расчетной глубине промерзания |
|||
|
1,0 |
1,5 |
2,0 |
2,5 |
Пески средней крупности, дренирующие мелкие |
0,9/0,6 |
1,1/0,8 |
1,4/1,1 |
1,6/1,3 |
Мелкие недренирующие и пылеватые пески, супеси песчанистые |
1,2/1,0 |
1,5/1,2 |
1,8/1,4 |
2,0/1,6 |
Суглинки и глины, пылеватые тяжелые супеси |
1,6/1,3 |
1,9/1,5 |
2,1/1,7 |
2,4/2,0 |
Примечание — Перед чертой — возвышение бровки насыпи над рачетным уровнем грунтовых вод или длительного (более 20 суток) стояния поверхностных вод. За чертой — возвышение бровки насыпи над поверхностью земли при сыром основании или над уровнем кратковременно (менее 20 суток) стоящих поверхностных вод. Указанные минимальные возвышения бровки насыпей должны быть обеспечены после завершения осадки грунтов основания. |
7.11 Для насыпей на слабых и недостаточно прочных основаниях необходимо выполнять проверку устойчивости откосов насыпей и стабильности грунтов основания, определять интенсивность осадок основания. В обоснованных технико-экономическими расчетами случаях следует предусматривать мероприятия по сокращению сроков стабилизации.
Насыпи из глинистых грунтов повышенной влажности
7.12 Глинистые грунты повышенной влажности (тугопластичные с показателем текучести 0,25 < IL £ 0,50) допускается применять для насыпей типовых конструкций при высоте их до 6 м (рисунок 7.4) на естественном сухом или осушаемом основании при крутизне откосов, указанной в таблице 4.3 СНиП 32-01-95. При высоте насыпей из этих грунтов более б м, а также при переувлажненных грунтах (с показателем текучести IL > 0,50) независимо от высоты насыпей требуется индивидуальное проектирование, установление способов снижения их влажности.
7.13 В проектах насыпей из грунтов повышенной влажности и осушаемых переувлажненных необходимо предусматривать мероприятия, учитывающие возможность последующей повышенной осадки грунтов тела насыпи —конструктивный запас по высоте (по нормам таблицы 4.2) или по ширине верха насыпи.
Рисунок 7.4 — Типовой поперечный профиль насыпи высотой до 6 м из глинистых грунтов тугопластичной консистенции (0,25 < IL £ 0,5)
При сравнении возможных вариантов следует учитывать затраты на подготовку (осушение) грунтов и повышенные эксплуатационные расходы в первые годы работы таких насыпей.
7.14 Для осушения грунтов повышенной влажности и переувлажненных возможно применение следующих способов:
— естественное просушивание грунтов в летний и осенний периоды, если климатические условия (температура, ветер, отсутствие атмосферных осадков) являются благоприятными и стабильными во времени;
— осушение грунтов неактивными добавками (топливные золы, шлаки, отходы горно-рудной промышленности) или путем чередования слоев грунта (переувлажненного и сухого) из двух источников;
—осушение грунта активными добавками (негашеной известью, цементом, золой-уноса, гипсом, безводной кристаллической фосфорной кислотой и др.). При этом наибольший эффект достигается при сооружении насыпей из пылеватых песков, супесей, легких суглинков, использование конструктивных решений [25].
8 НАСЫПИ НА БОЛОТАХ
Общие положения
8.1 Насыпи на болотах следует проектировать с учетом:
— категории дороги;
— типа и глубины болота;
— уклона минерального дна болота и вида слагающих его грунтов;
— вида грунтов и материалов, используемых для сооружения насыпи;
— высоты насыпи;
— рельефа местности.
8.2 При проектировании и строительстве земляного полотна следует различать три основных типа болот:
I — заполненные торфом и другими болотными грунтами устойчивой консистенции, сжимающимися под нагрузкой от насыпи высотой до 3 м;
II — заполненные торфом и другими болотными грунтами разной консистенции, в том числе выдавливающимися под нагрузкой от насыпи высотой 3 м;
III — заполненные болотными грунтами в разжиженном состоянии, выдавливающимися под нагрузкой, с торфяной коркой (сплавиной) или без нее.
Тип болот необходимо устанавливать по данным инженерно-геологических изысканий на основании:
— геологического разреза на глубину не менее 1 м ниже поверхности минерального дна;
— физико-механических характеристик торфа и других болотных грунтов.
При установлении типа болот может быть использована таблица приложения Д.
8.3 При проектировании насыпей на болотах необходимо обеспечивать:
непревышение допустимых расчетных значений упругих осадок насыпей на дорогах скоростных, особогрузонапряженных, I—III категорий — 2 мм, на дорогах IV категории — 3 мм [12];
ограничение по возможности сроков осадки грунтов основания насыпей строительным периодом.
Пересечение болот трассой линии следует предусматривать в узких местах, преимущественно на участках с меньшей глубиной и минимальным поперечным уклоном минерального дна.
8.4 Для сооружения насыпей на болотах следует использовать преимущественно дренирующие грунты для всей насыпи или ее нижней части.
При отсутствии таких грунтов допускается применять для сооружения насыпей на болотах I и II типов мелкие недренирующие пески, пылеватые пески и песчанистые супеси.
Проектировать насыпи из указанных грунтов следует в соответствии с приведенными поперечными профилями (рисунки 8.1—8.5).
Использование тяжелых супесей и суглинков для отсыпки нижней части насыпи (в зоне выторфовывания) допускается в исключительных случаях на болотах I и II типов с обязательным усилением конструкции земляного полотна и при технико-экономическом обосновании, учитывающем, помимо первоначальных строительных затрат, повышенные расходы на содержание земляного полотна и верхнего строения пути в период временной эксплуатации.
Для отсыпки верхней части насыпи (выше уровня болота на 0,5 м) допускаются все грунты, пригодные для возведения насыпей, при условии обеспечения необходимого возвышения бровки.
8.5 Возвышение бровки насыпи над поверхностью болота следует назначать не менее: для дренирующих грунтов 0,8 м при полном удалении торфа в основании и 1,2 м при частичном выторфовывании, для мелких и пылеватых песков и песчанистых супесей — 2м.
Насыпи на болотах 1 типа
8.6 На болотах 1 типа насыпи высотой до 3 м следует проектировать с полным или частичным удалением торфа из основания с заменой его минеральным грунтом.
Полное удаление торфа необходимо предусматривать на болотах глубиной до 2 м при высоте насыпей до 3 м (рисунок 8.1).
Частичное удаление торфа применяют на болотах глубиной до 2 м при высоте насыпи более 2 м, а также на болотах глубиной до 4 м (рисунок 8.2). При этом глубину траншей выторфовывания необходимо назначать исходя из условий, чтобы сумма высоты насыпи над поверхностью болота и глубины траншеи выторфовывания была бы не менее 3,5 м для дорог I—I II категории и не менее 3 м для дорог IV категории. При этом отношение суммарной мощности насыпного слоя с учетом расчетной осадки к толщине уплотненного слоя торфа должно быть не менее 2:1. Крутизну откоса траншеи выторфовывания следует устанавливать в зависимости от способа производства работ в пределах от 1:0 до 1:0,5.
Для дорог IV категории перечисленные в п. 8.6 параметры допускается уменьшать исходя из условий обоснованного снижения сметной стоимости с учетом местных особенностей.
8.7 Насыпи высотой 3 м и более на болотах I типа следует проектировать в соответствии с поперечными профилями, приведенными на рисунке 8.3 с использованием торфа в качестве естественного основания насыпи. При больших высотах насыпей и глубинах болот насыпи могут быть запроектированы с бермами с учетом технико-экономического обоснования.
При этом обязательной является проверка расчетом упругой осадки насыпей.
В случае превышения допустимого значения упругой осадки (см. п. 8.3) следует предусматривать усиление конструкции — увеличение толщины насыпи* за счет увеличения ее высоты или частичной замены торфа в основании насыпи грунтом.
_______
* Толщина насыпи определяется по оси пути и включает в себя: высоту насыпи над поверхностью болота, глубину траншеи выторфовывания и осадку торфа под насыпью.
8.8 Проверку непревышения допустимых упругих осадок следует проводить и при частичном выторфовании при высоте насыпи менее 3 м, если отношение толщины насыпи к толщине обжатого торфа в основании менее 3:1 на дорогах I—III категорий и менее 2:1 на дорогах IV категории и подъездных путях.
Методика расчета представлена в методических рекомендациях [12].
8.9 При оставлении торфа в основании насыпей (полном или частичном) объем земляных работ по возведению насыпей следует определять с учетом осадки насыпи вследствие сжимаемости торфа в ее основании.
Ориентировочно осадку основания насыпей высотой до 4 м на болоте глубиной до 4 м можно определять по нормам, приведенным в таблице 8.1.
Величину осадки у краев траншей выторфовывания S при проектировании насыпей из пылеватых песков и легких супесей (см. рисунок 8.2) допускается принимать равной 20 % толщины обжимаемого слоя торфа.
Осадку насыпей при любом сочетании их высоты и мощности слоев торфа в основании приближенно можно определить расчетом в соответствии с рекомендациями приложения Е.
На стадии технико-экономических исследований для предварительных расчетов при сравнении вариантов трасс, определении оптимального сочетания глубины выторфовывания и высоты насыпи над поверхностью болота можно также применять номограммы, приведенные в приложении Е.

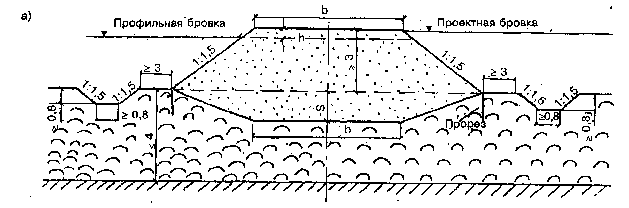

а—из дренирующих грунтов; бив — из мелких и пылеватых песков, песчанистых супесей; 1:m — крутизна откосов траншеи выторфовывания (от 1:0 до 1:0,5)

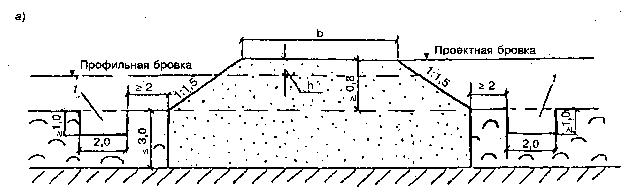

Рисунок 8.1 — Поперечные профили насыпей высотой до 3 м с предварительным выторфовыванием на болотах 1 типа глубиной до 2 м при поперечном уклоне основания не круче 1:10

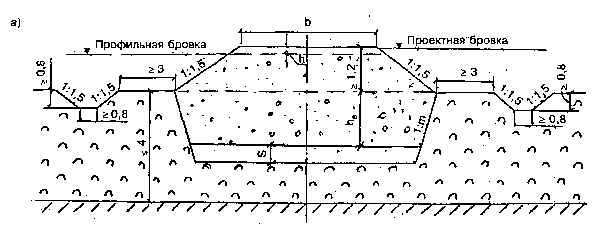

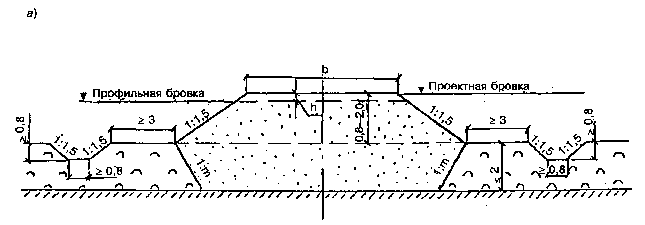

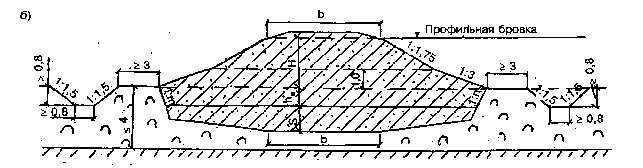

а — из дренирующих грунтов; б—из мелких и пылеватых песков, песчанистых супесей; 1 :m — крутизна откосов траншеи выторфовывания (от 1:0 до 1:0,5); /)„ — глубина траншеи выторфовывания; S — осадка насыпи

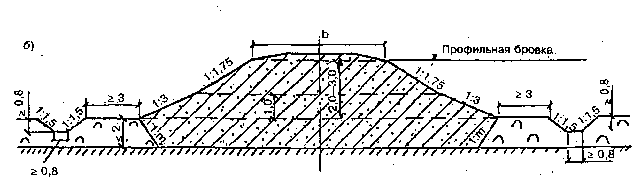

Рисунок 8.2 — Поперечные профили насыпей высотой от 2 до 3 м с частичным выторфовыванием на болотах I типа глубиной от 2 до 4 м при поперечном уклоне минерального дна болота не круче 1:10

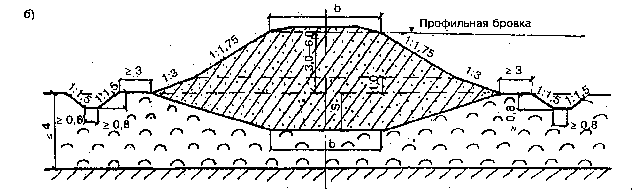

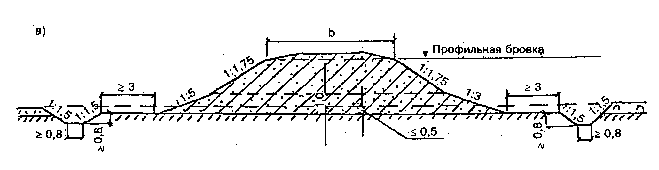

а—из дренирующих грунтов; б — из мелких и пылеватых песков, песчанистых супесей
Рисунок 8.3 — Поперечные профили насыпей высотой более 3 м на болотах I типа глубиной до 4 м при поперечном уклоне минерального дна болота не круче 1:10
Таблица 8.1
Толщина обжимаемого слоя торфа, м |
Осадка S, % толщины обжимаемого слоя торфа под насыпями высотой |
|
|
< 3 м при частичном выторфовывании |
от 3 до 4 м на естественном основании |
2 От 2 до 4 |
40 35 |
50 40 |
Насыпи на болотах I — II , II и III типов
8.10 Насыпи из дренирующих грунтов на болотах I—II, II типов глубиной до 3 м следует проектировать с расчетом полного удаления торфа устойчивой консистенции и посадки насыпи на минеральное дно болота, применительно к поперечным профилям, приведенным на рисунке 8.4, а.
Глубину канав-торфоприемников следует назначать равной толщине растительно-корневого покрова, но не менее 1 м.
При использовании для сооружения насыпей на болотах I—II и II типов мелких и пылеватых песков и песчанистых супесей следует предусматривать полное удаление торфа в основании (рисунок 8.4, б).
Вырезается растительно-корневой покров, после чего разрыхляются нижележащие слои и удаляется всплывающий торф за пределы траншеи выторфовывания. Нижняя часть насыпи (ниже поверхности болота) сооружается путем отсыпки грунта в воду. При такой технологии взамен торфоприемников с двух сторон насыпи нарезаются водоотводные канавы. Указанные работы рекомендуется выполнять в зимнее время.
При проектировании насыпей на болотах всех типов, сооружаемых способом гидромеханизации, следует рассматривать варианты конструкции насыпи с пляжными откосами. Высоту пляжного откоса в месте сопряжения его с откосом насыпи следует принимать равной 1 м над основанием насыпи.
8.11 Насыпи на болотах III типа глубиной до 4 м следует проектировать, предусматривая использование минерального дна болота в качестве основания земляного полотна, с учетом предварительного удаления торфяной корки (рисунок 8.5) или без удаления. В последнем случае толщина насыпи с учетом ее части, расположенной ниже уровня болота, должна быть не менее 3 м над поверхностью торфяной корки, при этом следует вдоль подошвы откоса насыпи предусматривать устройство прорезов на всю толщину растительного слоя.
Осадку насыпи за счет сжатия торфяной корки можно определить по нормам, приведенным в таблице 8.1.
Крутизну откосов насыпей выше поверхности болота следует назначать по нормам, приведенным в таблице 4.3 СНиП 32-01-95 и таблице 8.2 с учетом угла естественного откоса под водой.
Таблица 8.2
Вид грунта |
Крутизна откосов ниже уровня болота |
Песок мелкий и пылеватый |
1:3 |
Песок гравелистый, крупный и средней крупности |
1:1,75 |
Крупнообломочные грунты (галечниковый, гравийный, щебенистый, дресвяный) |
1:1,5 |
Примечание — При гидронамыве насыпей крутизна откосов устанавливается проектом. |
8.12 При проектировании насыпей на болотах с сохранением торфа в основании могут быть применены конструктивно-технологические мероприятия, направленные на обеспечение устойчивости насыпи, стабильности грунтов основания, снижение значения общих и упругих осадок и т.д.
Основными из этих мероприятий являются:
— устройство берм или уположенных откосов;

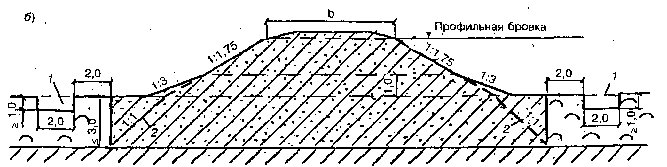

а — из дренирующих грунтов; б — из мелких и пылеватых песков, песчанистых супесей; 1 — торфоприемник, 2 — вспомогательная линия для определения ширины траншеи выторфовывания
