Реконструкция дошкольных учреждений, часть 5
Приложение 7
Типовые проекты массовых зданий ДОУ, построенных в Москве, к которым даны предложения по реконструкции и модернизации
1) Типовой проект ДОУ на 5 групп VI-01a и VI-02a (рис.1);
2) Типовой проект ДОУ на 12 групп VI-13 (рис.2);
3) Типовой проект ДОУ на 12 групп 2МГ-04-3 (рис.3);
4) Типовой проект ДОУ на 12 групп VI-52 в.2 (рис.4);
5) Типовой проект ДОУ на 10 групп VI-44 (рис.5);
6) Типовой проект ДОУ на 6 групп VI-49 (рис.6);
7) Типовой проект ДОУ на 12 групп VI-52 в.3 (рис.7).

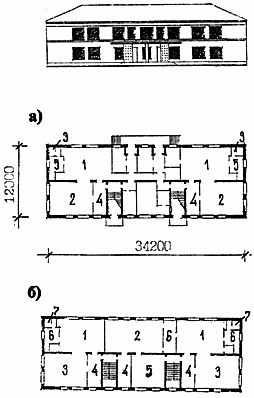

Рис.1 Типовой проект ДОУ на 5 групп VI-01a и VI-02a
а
- план I этажа: 1 - групповая 50,0 м
;
2 - спальня 42,1 м;
3 - буфетная 2,0 м;
4
- раздевальная 12,7 м;
5 - туалетная 12,0 м
б
- план II этажа: 1 - групповая 48,3 м;
2 - групповая 58,2 м;
3 - спальня 42,0 м;
4
- раздевальная 12,7 м;
5 - спальня 32,5 м;
6 - туалетная 12,0 м;
7 - буфетная 1,8 м.

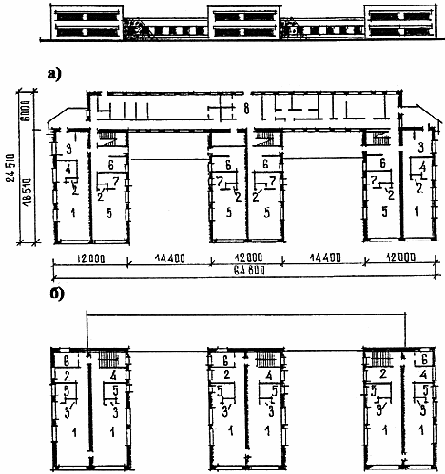

Рис.2 Типовой проект ДОУ на 12 групп VI-13
а
- план I этажа: 1 - групповая 63,4 м;
2 - буфетная 2,0 м;
3 - раздевальная 15,5 м;
4
- туалетная 11,0 м;
5 - групповая 56,6 м;
6 - раздевальная 15,1 м;
7 - туалетная 10,2 м
; 8 - холл
б
- план II этажа: 1 - групповая 63,4 м;
2 - раздевальная 13,0 м;
3 - буфетная 2,0 м;
4
- раздевальная 11,8 м;
5 - туалетная 11,0 м;
6 - подсобная 8,0 м.
Рис.3 Типовой проект ДОУ на 12 групп 2МГ-04-3
а - план I этажа; б - план II этажа; в - план III этажа
1
- групповая 70,0 м;
2 - раздевальная 15,5 м;
3 - буфетная 3,0 м;
4 - кроватная 5,0 м;
5
- туалетная 13,3 м;
6 - групповая 60,0 м;
7 - спальня-веранда 35,2 м;
8 - зал для музыкальных и гимнастических занятий.

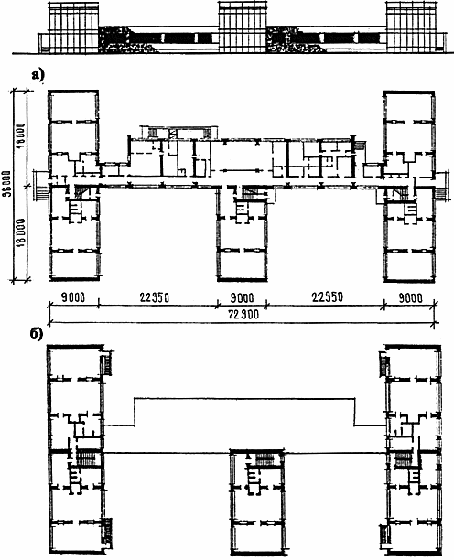

Рис.4 Типовой проект ДОУ на 12 групп VI-52 в.2
а - план I этажа; б - план II этажа
1
- групповая 50,0 м;
2 - спальня 49,1 м;
3 - раздевальная 17,4 м;
4 - туалетная 17,0 м;
5
- буфетная 2,6 м;
6 - зал для музыкальных и гимнастических занятий 100,6 м

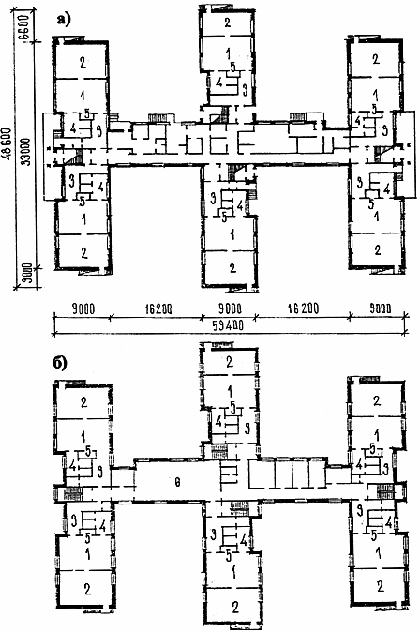

Рис.5 Типовой проект ДОУ на 10 групп VI 44
а - план I этажа; б - план II этажа
1
- групповая 50,9 м;
2 - спальня 48,3 м;
3 - раздевальная 14,5 м;
4 - туалетная 14,5 м;
5
- буфетная 2,6 м;
6 - зал для музыкальных и гимнастических занятий 75,0 м.

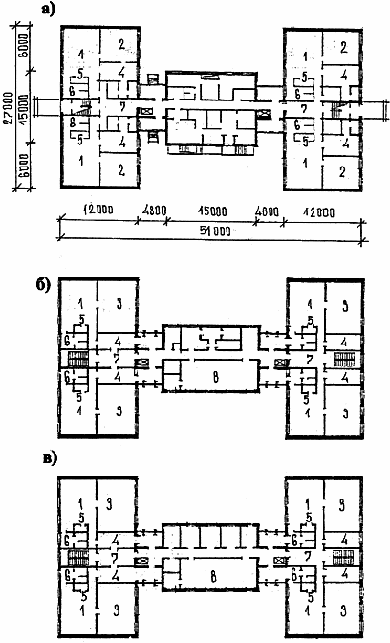

Рис.6 Типовой проект ДОУ на 6 групп VI-49
а - план I этажа; б - план II этажа
1
- групповая 49,0 м;
2 - спальня 48,5 м;
3 - раздевальная 14,8 м;
4 - туалетная 14,3 м;
5
- групповая 48,9 м;
6 - спальня 48,9 м;
7 - раздевальная 13,5 м;
8 - туалетная 14,3 м;
9
- зал для музыкальных и гимнастических занятий 65,5 м.

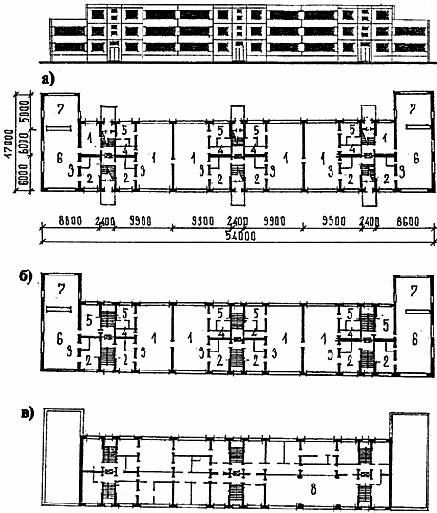

Рис.7 Типовой проект ДОУ на 12 групп VI-52 в.3
а - план I этажа; б - план II этажа; в - план III этажа
1
- групповая 52,8 м;
2 - спальня 37,0 м;
3 - спальня 56,0 м;
4 - раздевальная 20,1 м;
5
- буфетная 2,6 м;
6 - туалетная 15,2 м;
7 - холл 18,0 м;
8 - зал для музыкальных и гимнастических занятий 68,1 м.
