Госстрой СССР

СНиП II -12-77

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Часть II

НОРМЫ ПРОЕКТИРОВАНИЯ

ЗАЩИТА ОТ ШУМА

Утверждены

постановлением Государственного комитета

совета министров СССР по делам строительства

от 14 июня 1977 г. № 72

Глава СНиП II -12-77 “Защита от шума” разработана НИИ строительной физики Госстроя СССР при участии ВНИИТБчермет Минчермета СССР, МНИТ МПС, МНИИТЭП ГлавАПУ Мосгорисполкома, ЦНИИЭП жилища, ЦНИИПградостроительства, ЦНИИЭП зрелищных зданий и спортивных сооружений Госгражданстроя, МИСИ им. В.В. Куйбышева и ГИСИ Минвуза СССР, ДИСИ Минвуза УССР, НИИ гигиены им. Ф.Ф. Эрисмана Минздрава РСФСР, ВНИИОТ (г. Иваново) и ВНИИОТ (г. Тбилиси) ВЦСПС, НИИ гигиены труда и профзаболеваний АМН СССР, НИИСК и ГПН Сантехпроект Госстроя СССР.

С введением в действие главы СНиП II -12-77 “Защита от шума” утрачивают силу с 1 июля 1978 г. Пп. 3.56 и 3.57 главы СНиП II -Л.1-69 “Театры. Нормы проектирования”, Указания по акустическому расчету вентиляционных установок (СН 399-69), пп. 3.20 - 3.24, а также прил. 1 к главе СНиП II -Л.1-71 “Жилые здания. Нормы проектирования”, пп. 13.3 - 13.7 Санитарных норм проектирования промышленных предприятий (СН 215-71), п. 4.3 главы СНиП II -Л.16-71 “Клубы. Нормы проектирования”,пп. 2.21 - 2.23 и прил. 3 к главе СНиП II -Л.2-72 “Общественные здания и сооружения.нормы проектирования. Общая часть” и пп. 3.14 и 3.15 главы СНиП II -73-76 “Кинотеатры”.

Редакторы ¾ инженеры А.М. Кошкин и Ф.М. Шлемин (Госстрой СССР), доктора техн. наук Г.Л. Осипов и Е.Я. Юдин, кандидаты техн. наук Л.А. Борисов, А.А. Климухин, Э.А. Лесков (НИИ строительной физики Госстроя СССР), канд. техн. наук И.Д. Рассадина (Гипронииавиапром), канд. мед. наук А.И. Заиченко (Главное санитарно-эпидемиологическое управление Минздрава СССР)

1. ОБЩИЕ УКАЗАНИЯ

1.1. Настоящие нормы и правила должны соблюдаться при проектировании защиты от шума для обеспечения допустимых уровней звукового давления и уровней звука в помещениях на рабочих местах в производственных и вспомогательных зданиях и на площадках промышленных предприятий, в помещениях жилых и общественных зданий, а также на селитебной территории городов и других населенных пунктов.

1.2. Защиту от шума следует выполнять в соответствии с ГОСТ 12.1.003–76.

1.3. Защиту от шума строительно-акустическими методами следует проектировать на основании акустического расчета и предусматривать для снижения уровня шума:

а) применение звукоизоляции ограждающих конструкций; уплотнение по периметру притворов окон, ворот, дверей; звукоизоляцию мест пересечения ограждающих конструкций инженерными коммуникациями; устройство звукоизолированных кабин наблюдения и дистанционного управления; укрытий; кожухов в соответствии с разделом 6 настоящих норм;

б) применение звукопоглощающих конструкций и экранов в соответствии с разделом 7 настоящих норм;

в) применение глушителей шума, звукопоглощающих облицовок в газовоздушных трактах вентиляционных систем с механическим побуждением и систем кондиционирования воздуха и газодинамических установок в соответствии с разделами 8 и 9 настоящих норм;

г) осуществление планировки и застройки селитебной территории городов и других населенных пунктов в соответствии с главой СНиП по планировке и застройке городов, поселков и сельских населенных пунктов, а также применение экранов и зеленых насаждений в соответствии с разделом 10 настоящих норм.

1.4. В проекте должны быть определены технико-экономические показатели принятых технических решений по защите от шума.

1.5. Используемые в проектах звукоизоляционные, звукопоглощающие и вибродемпфирующие материалы должны быть несгораемыми или трудносгораемыми.

2. ИСТОЧНИКИ ШУМА И ИХ ШУМОВЫЕ ХАРАКТЕРИСТИКИ

2.1. Основными источниками шума внутри зданий и сооружений различного назначения и на площадках промышленных предприятий являются машины, механизмы, средства транспорта и другое оборудование.

2.2. Состав шумовых характеристик и методы их определения для машин, механизмов, средств транспорта и другого оборудования установлены ГОСТ 8.055–73, а значения их шумовых характеристик следует принимать в соответствии с требованиями ГОСТ 12.1.003– 76.

2.3. Основные источники шума систем вентиляции с механическим побуждением, кондиционирования воздуха и воздушного отопления, газодинамических установок и внешних шумов в городах, поселках и сельских населенных пунктах и указания по определению их шумовых характеристик приведены соответственно в разделах 8, 9 и 10 настоящих норм.

3. НОРМЫ ДОПУСТИМЫХ УРОВНЕЙ ШУМА

3.1. Нормируемыми параметрами постоянного шума в расчетных точках следует считать уровни звукового давления L в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

3.2. Нормируемыми параметрами колеблющегося во времени шума в расчетных точках следует считать эквивалентные (по энергии) уровни звука L _{А экв} в дБА.

3.3. Нормируемыми параметрами прерывистого и импульсного шума в расчетных точках следует считать эквивалентные (по энергии) уровни звукового давления L _экв в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

3.4. Допустимые уровни звукового давления (эквивалентные уровни звукового давления) в дБ в октавных полосах частот, уровни звука и эквивалентные уровни звука в дБА для жилых и общественных зданий и их территории следует принимать в соответствии с табл. 1, с поправками к ним в соответствии с табл. 2.

Таблица 1

Таблица 2

3.5. Допустимые уровни звукового давления (эквивалентные уровни звукового давления) в дБ в октавных полосах частот, уровни звука и эквивалентные уровни звука в дБА на рабочих местах в производственных предприятиях следует принимать в соответствии с ГОСТ 12.1.003-76.

4. ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОГО ДАВЛЕНИЯ В РАСЧЕТНЫХ ТОЧКАХ

4.1. Расчетные точки при акустических расчетах следует выбирать внутри помещений зданий и сооружений, а также на территориях, на рабочих местах или в зоне постоянного пребывания людей на высоте 1,2 – 1,5 м от уровня пола, рабочей площадки или планировочной отметки территории.

При этом внутри помещения, в котором один источник шума или несколько источников шума с одинаковыми октавными уровнями звукового давления, следует выбирать не менее двух расчетных точек: одну на рабочем месте, расположенном в зоне отраженного звука, а другую – на рабочем месте в зоне прямого звука, создаваемого источниками шума.

Если в помещении несколько источников шума, отличающихся друг от друга по октавным уровням звукового давления на рабочих местах (определяемых по формуле (2)) более чем на 10 дБ, то в зоне прямого звука следует выбирать две расчетные точки: на рабочих местях у источников с наибольшими и наименьшими уровнями звукового давления L в дБ.

4.2. Октавные уровни звукового давления L в дБ в расчетных точках на рабочих местах помещений, в которых один источник шума (рис. 1), следует определять:

Рис. 1. Схема расположения расчетных точек (РТ) и источника шума (ИШ)

РТ1 – расчетная точка в зоне прямого и отраженного звука; РТ2 – расчетная точка в зоне прямого звука; РТ3 – расчетная точка в зоне отраженного звука

а) в зоне прямого и отраженного звука по формуле

; (1)

б) в зоне прямого звука по формуле

; (2)

в) в зоне отраженного звука по формуле

, (3)

где L _р – октавный уровень звуковой мощности в дБ источника шума;

х – коэффициент, учитывающий влияние ближнего акустического поля и принимаемый в зависимости от отношения расстояния r в м между акустическим центром источника и расчетной точкой к максимальным габаритным размерам l _макс в м источника шума по графику на рис. 2;

Рис. 2. График для определения коэффициента х в зависимости от отношения r к максимальному линейному размеру источника шума l _макс .

Ф – фактор направленности источника шума, безразмерный, определяется по опытным данным. Для источников шума с равномерным излучением звука следует принимать Ф = 1;

S – площадь в м² воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку.

Для источников шума, у которых 2 l _макс < r , следует принимать при расположении источника шума:

в пространстве (на колонне в помещении) – S = 4 p r ² ;

на поверхности стены, перекрытия – S = 2 p r ² ;

в двухгранном углу, образованном ограждающими конструкциями, – S = p r ² ;

в трехгранном углу, образованном ограждающими конструкциями, – S = 4 p r ² /2 .

В – постоянная помещения в м² , определяемая по п. 4.3 настоящих норм;

y – коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемым по опытным данным, а при их отсутствии – по графику на рис. 3.

Рис. 3. График для определения коэффициента y в зависимости от отношения постоянной помещения В к площади ограждающих поверхностей S _огр

Примечание. Акустический центр источника шума, расположенного на полу или стене, следует принимать совпадающим с проекцией геометрического центра источника шума на горизонтальную или вертикальную плоскость.

4.3. Постоянную помещения В в м² в октавных полосах частот следует определять по формуле

В = В ₁₀₀₀ m (4)

где В ₁₀₀₀ – постоянная помещения в м² на среднегеометрической частоте 1000 Гц, определяемая по табл. 3 в зависимости объема V в м³ и типа помещения:

Таблица 3

m – частотный множитель, определяемый по табл. 4.

Примечание. Постоянную помещения В ₁₀₀₀ для помещений четвертого типа можно применить при определении В по формуле (4) только при расчете требуемой частотной характеристики изоляции воздушного шума ограждающей конструкцией и акустическом расчете вентиляционных систем. Во всех других случаях постоянную помещения В в октавных полосах следует определить согласно требованиям раздела 7 настоящих норм.

Таблица 4

4.4. Октавные уровни звукового давления L в дБ в расчетных точках помещений, в которых несколько источников шума, следует определять:

а) в зоне прямого и отраженного звука по формуле

, (5)

где А_i = 10^{0,1 L} р i ;

L _{р i} – октавный уровень звуковой мощности в дБ, создаваемой i -тым источником шума;

х _i , Ф _i , S_i – то же, что и в формулах (1) и (2), но для i -го источника шума;

т – количество источников шума, ближайших к расчетной точке (т. е. источников шума, для которых r_i £ 5r _мин , где r _мин – расстояние в м от расчетной точки до акустического центра ближайшего к ней источника шума);

n – общее количество источников шума в помещении;

В и y – то же, что и в формулах (1) и (3);

б) в зоне отраженного звука по формуле

. (6)

Первый член в формуле (6) следует определять, суммируя, уровни звуковой мощности источников шума L _{р i} по табл. 5, а если все источники шума имеют одинаковую звуковую мощность L _р0 , то

.

Таблица 5

4.5. Октавные уровни звукового давления L в дБ в расчетных точках, если источник шума и расчетные точки расположены на территории жилой застройки или на площадке предприятия, следует определить по формуле

(7)

где L _р – октавный уровень звуковой мощности в дБ источника шума;

Ф – то же, что в формулах (1) и (2);

r – расстояние в м от источника шума до расчетной точки;

W – пространственный угол излучения звука, принимаемый для источников шума, расположенных:

в пространстве – W = 4 p ;

на поверхности территории или ограждающих конструкций зданий и сооружений – W = 2 p ;

в двухгранном углу, образованном ограждающими конструкциями зданий и сооружений, – W = p ;

b _а –затухание звука в атмосфере в дБ/км, принимаемое по табл. 6.

Примечания: 1. Октавные уровни звукового давления L в дБ допускается определять по формуле (7), если расчетные точки расположены на расстояниях r в м, больших удвоенного максимального размера источника шума.

2. При расстояниях r £ 50 м затухание звука в атмосфере в расчетах не учитывается.

Таблица 6

4.6. Октавный уровень звуковой мощности шума в дБ, прошедшего через преграду (ограждающую конструкцию помещения) (рис. 4, а, б) или канал, соединяющий два помещения или помещение с атмосферой, если шум создается источником в помещении ( рис.4, в), следует определять по формуле

(8)

где L – октавный уровень звукового давления в дБ у преграды, определяемый согласно указаниям примеч. 3 и 4 к настоящему пункту;

– площадь преграды в м² ;

– снижение уровня звуковой мощности шума в дБ при прохождении звука через преграду, определяемое согласно указаниям примеч. 1 и 2 к настоящему пункту ;

– поправка в дБ, учитывающая характер звукового поля при падении звуковых волн на преграду, определяемая согласно указаниям примеч. 3 и 4 к настоящему пункту.

Примечания: 1. Если преградой является ограждающая конструкция, то = R , где R – изоляция воздушного шума ограждающей конструкцией в октавной полосе частот, определяемая согласно требованиям раздела 6 настоящих норм.

2. Если преградой является канал с площадью входного отверстия , то равно суммарному снижению звуковой мощности в октавной полосе в канале, определяемому согласно требованиям раздела 8 настоящих норм.

3. При падении звуковых волн из помещения на преграду поправка = 6 дБ, а L должен быть определен по формулам (3) или (6).

4. При падении звуковых волн из помещения на преграду из атмосферы = 0, а L следует определять по формулам (7) и (11).

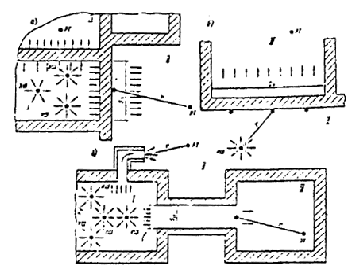

Рис. 4. Схема размещения источников шума и расчетных точек

ИШ – источник шума; РТ – расчетная точка; А – промежуточная точка; I – помещение с источниками шума; II – атмосфера; III – защищаемое от шума помещение

4.7. Октавный уровень звуковой мощности шума в дБ, прошедшего через канал, если шум излучается источником непосредственно в канал, соединенный с другим помещением или с атмосферой (рис. 5), следует определять по формуле

, (9)

где – уровень звуковой мощности в дБ, излучаемой источником шума в канал, определяемый в соответствии с указаниями разделов 8 и 9 настоящих норм;

– суммарное снижение октавного уровня звуковой мощности в дБ по пути распространения звука.

Рис. 5. Схема расположения источника (ИШ), излучающего шум в канал, и расчетной точки (РТ), расположенной в защищаемом от шума помещении в другом здании

r₁ – расстояние от выходного отверстия канала до наружного ограждения защищаемого от шума помещения; r₂ , r₃ – расстояния от центра излучающей поверхности до наружного ограждения защищаемого от шума помещения

Суммарное снижение октавного уровня звуковой мощности источника шума по пути распространения звука в дБ следует определять:

при излучении звука через выходное отверстие канала – в соответствии с указаниями раздела 8 настоящих норм как сумму уровней звуковой мощности в элементах канала или системы каналов, например сети вентиляционных воздуховодов;

при излучении звука через стенки канала – по формуле

(10)

где – снижение октавного уровня звуковой мощности в дБ по пути распространения звука между источником шума и начальным сечением участка канала, через который излучается шум, определяемое согласно требованиям раздела 8 настоящих норм ;

S₀ – площадь в м² поперечного сечения канала;

S _кан – площадь в м² наружной поверхности стенок канала, через которую излучается шум;

R _кан – изоляция воздушного шума в дБ стенками канала;

– снижение уровня звуковой мощности в дБ по длине рассматриваемого участка канала, определяемое согласно требованиям раздела 8 настоящих норм.

4.8. Октавные уровни звуковой мощности в дБ шума, прошедшего через преграду в защищаемое от шума помещение, если источники шума находятся в помещении, расположенном в другом здании (рис. 5), следует определять последовательно.

Сначала следует определить октавные уровни звуковой мощности шума в дБ, прошедшего через различные преграды из помещения с источником (или несколькими источниками) шума в атмосферу, по формулам (8) или (9). Затем следует определить октавные уровни звукового давления шума в дБ в промежуточной расчетной точке А у наружной ограждающей конструкции помещения, защищаемого от шума, по формуле (7), заменив в ней L на а на . После этого следует определить суммарные октавные уровни звукового давления в дБ в точке А по формуле (11), а затем определить октавные уровни звуковой мощности шума, прошедшего в защищаемое от шума помещение, в дБ по формуле (8), заменив в ней L на и приняв = 0.

4.9. Октавные уровни звукового давления в расчетной точке L _пр в дБ, прошедшего через преграду, следует определять по формулам (3), (6) или (7), заменив в них L на L _пр и на .

4.10. Октавные уровни звукового давления от нескольких источников шума в дБ следует определять как сумму уровней звукового давления в дБ в выбранной расчетной точке от каждого источника шума (или каждой преграды, через которую проникает шум в помещение или в атмосферу) по формуле

(11)

Для упрощения расчетов суммирование уровней звукового давления следует производить по табл. 5 аналогично суммированию уровней звуковой мощности источников шума.

4.11. Октавный уровень звукового давления в дБ в расчетной точке для прерывистого шума от одного источника следует определять по формулам (1) – (3) или (7) для каждого отрезка времени , в мин, в течение которого значение октавного уровня звукового давления в дБ остается постоянным, заменив в указанных формулах L на .

Затем следует определить эквивалентный октавный уровень звукового давления в дБ за общее время воздействия шума Т в мин по формуле

(12)

где – время в мин, в течение которого значение уровня звукового давления в дБ остается постоянным ;

– постоянное значение октавного уровня звукового давления в дБ прерывистого шума за время в мин;

Т – общее время воздействия шума в мин.

Примечание. За общее время воздействия шума Т в мин следует принимать :

в производственных помещениях – продолжительность рабочей смены;

на территориях, для которых установлены уровни шума, –продолжительность дня – (с 7 до 23 ч) или ночи (с 23 до 7 ч).

4.12. Октавный уровень звукового давления в дБ в расчетном точке для импульсного шума от одного источника следует определять по формулам (1) – (3) или (7) для каждого отдельного импульса продолжительностью в мин с октавным значением звукового давления в дБ, заменив в указанных формулах L на .

Затем следует определить эквивалентный октавный уровень звукового давления в дБ за выбранный отрезок времени Т в мин по формуле (12), заменив в ней на , а на .

4.13. Эквивалентные октавные уровни звукового давления в дБ в расчетной точке для прерывистого и импульсного шумов от нескольких источников шума следует определять в соответствии с п. 4.10 настоящих норм, заменив на а на.

5. ОПРЕДЕЛЕНИЕ ТРЕБУЕМОГО СНИЖЕНИЯ ШУМА

5.1. Требуемое снижение октавных уровней звукового давления в дБ следует определять отдельно для каждого источника шума, если в расчетную точку поступает шум от нескольких источников шума.

Примечание. Данное правило не распространяется на определение требуемого снижения шума от источников шума в производственных помещениях (в цехах текстильной промышленности, деревоотделочных, металлообрабатывающих и т. п.).

5.2. Требуемое снижение октавных уровней звукового давления в дБ в расчетной точке в помещении, или на территории для одного источника шума или нескольких, отличающихся друг от друга по октавным уровням звукового давления менее чем на 10 дБ, следует определять:

а) для одного источника шума по формуле

(13)

6) для нескольких источников шума по формуле

(14)

где L и L_i – октавные уровни звукового давления в дБ, создаваемые соответственно одним или отдельно рассматриваемым источником шума в расчетной точке, определяемые в соответствии с пп, 4.2 – 4.8 настоящих норм ;

– допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм ;

n – общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.3. Требуемое снижение октавных уровней звукового давления в дБ в расчетной точке в помещении или на территории от нескольких источников шума, отличающихся друг от друга по октавным уровням звукового давления более чем на 10 дБ, следует определять:

а) для каждого источника шума с более высокими уровнями звукового давления по формуле

(15)

где n _i – общее количество источников шума с более высокими уровнями звукового давления ;

б) для каждого источника шума с более низкими уровнями звукового давления по формуле

(16)

где п – общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.4. В общее количество источников шума n при определении требуемого снижения октавных уровней звукового давления в дБ в расчетных точках, расположенных на территории жилой застройки или на площадках промышленных предприятий, следует включать все источники шума, находящиеся на этих территориях (агрегаты, установки и т. п.), а также количество элементов ограждающих конструкций зданий и сооружений (стены или окна, покрытия и др.), ориентированных в сторону расчетных точек, через которые шум из помещения попадает в расчетную точку, а также выходные отверстия (проемы) каналов и шахт, излучающих шум в атмосферу.

При определении в дБ для расчетных точек в помещении, защищаемом от внешних источников шума, в общее количество n принимаемых в расчет источников шума следует включать количество систем вентиляции с механическим побуждением, обслуживающих это помещение, а также количество элементов ограждающих конструкций, через которые шум проникает в помещение.
