Примечание. Источники шума, находящиеся в защищаемом от шума помещении, в расчет принимать не следует, но величину увеличивать на 5 дБ.

5.5. В общем количестве источников шума п не следует учитывать те источники шума, которые создают в расчетной точке уровни звукового давления в дБ ниже допустимых на величину , в каждой октавной полосе. т. е. для которых выполняется соотношение

, (17)

При этом величину в дБ следует определять по формуле

(18)

где – количество источников шума, уровни звукового давления которых по крайней мере на 10 дБ меньше .

5.6. При определении по формуле (7) октавных уровней звукового давления в дБ от различных источников шума для расчета требуемого снижения уровней звукового давления в дБ в расчетной точке по формулам (15) и (16) допускается расстояния до источников шума принимать одинаковыми и равными среднему арифметическому в случаях, когда для разных источников шума.

Для одинаковых по излучаемой мощности источников шума в этом случае достаточно рассчитать требуемое снижение уровня звукового давления для одного из источников, принимая.

Тогда требуемое снижение уровня звукового давления в дБ будет одинаковым для всех источников шума.

5.7. Требуемое общее снижение октавных уровней звукового давления в дБ в помещениях с источниками шума при одновременной работе всех источников шума следует определять по формуле

(19)

где – октавный уровень звукового давления в расчетной точке от всех источников шума в дБ, определяемый в соответствии с п. 4.4 настоящих норм, заменяя L на ;

– допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм.

6. ЗВУКОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЯ

Нормы звукоизоляции ограждающих конструкций

6.1. Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий являются индекс изоляции воздушного шума ограждающей конструкцией в дБ и индекс приведенного уровня ударного шума под перекрытием в дБ.

6.2. Индекс изоляции воздушного шума в дБ ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума следует определять по формуле

, (20)

где – поправка, определяемая путем сравнения частотной характеристики изоляции воздушного шума ограждающей конструкцией с нормативной частотной характеристикой изоляции воздушного шума (рис. 6) по методике, изложенной в прил. 1.

Средние частоты октавных полос в Гц

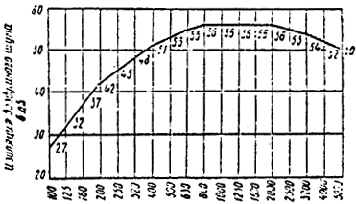

Рис.6. Нормативная частотная характеристика изоляции воздушного шума ограждающей конструкцией

6.3. Индекс приведенного уровня ударного шума в дБ под перекрытием с известной (рассчитанной или измеренной) частотной характеристикой приведенного уровня ударного шума следует определять по формуле

(21)

где – поправка, определяемая путем сравнения частотной характеристики приведенного уровня ударного шума под перекрытием с нормативной частотной характеристикой приведенного уровня ударного шума (рис. 7) по методике, изложенной в прил. 1.

Средние частоты октавных полос в Гц

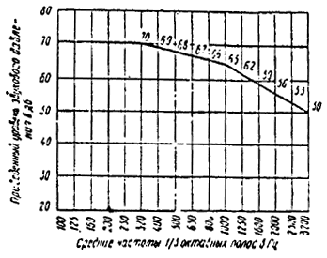

Рис. 7. Нормативная частотная характеристика приведенного уровня ударного шума под перекрытием

6.4. Нормативные индексы изоляции воздушного шума ограждающими конструкциями в дБ и приведенного уровня ударного шума под перекрытием в дБ жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий, следует принимать по табл. 7.

Таблица 7

6.5. Нормируемыми параметрами звукоизоляции ограждающих конструкций производственных зданий, а также ограждающих конструкций, отделяющих защищаемые от шума помещения от помещений с источниками шума, нехарактерными для помещений, перечисленных в табл. 7 в других зданиях различного назначения, являются величины изоляции воздушного шума в дБ в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

6.6. Требуемую изоляцию воздушного шума в дБ ограждающей конструкцией в октавной полосе частот следует определять:

а) при проникновении шума из одного помещения в другое по формуле

(22)

где – октавный уровень звукового давления в незащищаемом от шума помещении в дБ, определяемый по формулам (3) или (6), заменяя L на ;

В_п – постоянная защищаемого от шума помещения в м ² , определяемая в соответствии с п. 4.3 настоящих норм, заменяя B на В_п .

S_i – площадь ограждающей конструкции (или отдельного ее элемента), через которую проникает шум в защищаемое от шума помещение, в м² ;

– допустимый октавный уровень звукового давления в дБ в защищаемом от шума помещении, определяемый согласно пп. 3.4 и 3.5 настоящих норм;

п – общее количество ограждающих конструкций или их элементов, через которые проникает шум;

б) при проникновении шума из помещений на прилегающую территорию (в атмосферу) по формуле

(23)

где – допустимый октавный уровень звукового давления в дБ на прилегающей территории, определяемый согласно пп. 3.4 и 3,5 настоящих норм ;

,– то же, что в формуле (22) ;

S_i – площадь рассматриваемой ограждающей конструкции (или отдельного ее элемента), через которую проникает шум, в м² ;

– расстояние от ограждающей конструкции или ее элемента до расчетной точки в м;

в) при проникновении шума с прилегающей территории в помещение по формуле

(24)

где – суммарный октавный уровень звукового давления в дБ от всех источников шума в 2 м от рассматриваемой ограждающей конструкции, определяемый по табл. 5, причем от каждого отдельного источника шума следует определять по формуле (7), заменяя L на .

Остальные обозначения те же, что в формуле (22).

Расчет звукоизоляции ограждающих конструкций

6.7. Расчет звукоизоляции должен производиться при проектировании новых ограждающих конструкций. Окончательная оценка звукоизоляции ограждающих конструкций новых типовых проектов зданий должна даваться на основании натурных испытаний ограждающих конструкций экспериментальных зданий.

6.8. Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкцией поверхностной плотностью от 100 до 1000 кг/м² из бетона, железобетона, кирпича, керамических блоков и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, аналогичной ломаной линии А BCD на рис. 8. Координаты точки В (и ) частотной характеристики следует определять по графикам на рис. 9, – в зависимости от толщины h в м ограждающей конструкции (рис. 9, а) и – в зависимости от поверхностной плотности т в кг/м² ограждающей конструкции (рис. 9. б).

Примечание. Построение частотной характеристики изоляции воздушного шума производится следующим образом: из точки В влево проводится горизонтальный отрезок АВ , а от точки В вправо проводится отрезок ВС с наклоном 7,5 дБ на октаву до точки С с ординатой = 60 дБ, из точки С вправо проводится горизонтальный отрезок CD .

6.9. Индекс изоляции воздушного шума в дБ ограждающей конструкцией следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума в соответствии с п 6.2 настоящих норм.

Частота в Гц

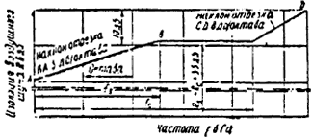

Рис. 8. Частотная характеристика изоляции воздушного шума однослойным плоским ограждением

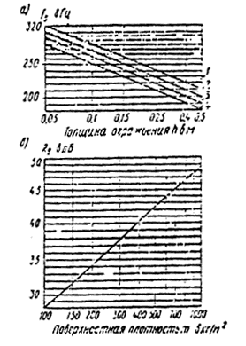

Рис. 9. График для определения координат точки В

Объемный вес в кг / м³ :

1800 кг / м³

1600 кг / м³

1400 кг / м³

1200 кг / м³

При ориентировочных расчетах индекс изоляции воздушного шума однослойными ограждающими конструкциями из материалов, указанных в п. 6.8 настоящих норм, допускается определять по формулам:

дБ при кг / м² ; (25)

дБ при кг / м² , (26)

где – эквивалентная поверхностная плотность в кг/м² ;

m – поверхностная плотность в кг/м² (для ребристых плит принимается без учета ребер) ;

К – коэффициент:

для сплошной ограждающей конструкции плотностью более 1800 кг/м³ К = 1 ;

для ограждающих конструкций плотностью 1200 – 1300 кг/м³ из бетонов на гипсовом вяжущем К = 1,25;

для ограждающих конструкций из железобетона и бетона с круглыми пустотами плотностью более 1800 кг/м³ коэффициент К следует определять по формуле

(27)

где – момент инерции сечения в м⁴ ;

b – ширина рассматриваемого сечения в м;

– приведенная толщина сечения в м ;

для ограждающих конструкций из бетонов на пористых наполнителях и цементном вяжущем коэффициент К следует определять по формуле

(28)

где Е – модуль упругости материала в кгс/м² ;

– плотность материала в кг/м³ .

6.10. Частотную характеристику изоляции воздушного шума в дБ однослойной плоской тонкой ограждающей конструкцией из металла, стекла и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, построенной аналогично ломаной линии АВС D на рис. 10.

Рис. 10 Частотная характеристика изоляции воздушного шума однослойным плоским ограждением из металла или стекла

Координаты точек В и С следует определять по табл. 8. Наклон отрезка ВА на графике следует принимать равным 5 дБ на каждую октаву для глухих однослойных ограждающих конструкций из органического и силикатного стекла и 4 дБ на каждую октаву для ограждающих конструкций из других материалов.

Таблица 8

6.11. Частотную характеристику изоляции воздушного шума в дБ цилиндрической стальной оболочкой при излучении шума внутри оболочки следует определять графическим способом в виде ломаной линии, аналогичной ломаной линии АВС D , указанной на рис. 11.

Рис. 11. Частотная характеристика изоляции воздушного шума стальной цилиндрической оболочкой

Координаты точек В и С следует определять по формулам:

(29)

; (30)

(31)

(3 2 )

где D – диаметр оболочки в мм;

h – толщина оболочки в мм.

6.12. Частотную характеристику изоляции воздушного шума стеной с плитами (сухой штукатуркой, древесноволокнистыми или древесностружечными плитами и т. п. ) на относе с двух сторон в жилых и общественных зданиях следует определять путем прибавления к значениям частотной характеристики изоляции воздушного шума стеной, рассчитанной в соответствии с п. 6.8 настоящих норм, поправки , определяемой по графику на рис. 12

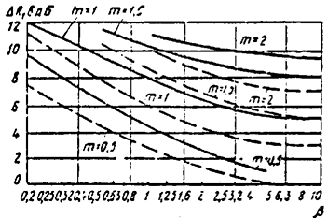

Рис. 12. График для определения повышения изоляции воздушного шума стеной при устройстве плит (сухой штукатурки, древесноволокнистых плит и т.п.) на относе с обеих сторон стены

 ——— – перекрытие с полом на звукоизоляционном слое;

--------- – перекрытие без пола на звукоизоляционном слое

в зависимости от величины т , рассчитанной по формуле

(33)

и величины , рассчитанной по формуле

(34)

где – поверхностная плотность несущей части перекрытия в кг/м² ;

– поверхностная плотность поперечной стены или перегородки в кг/м² ;

– скорости продольных волн соответственно в несущей части перекрытия и поперечной стене или перегородке в м/с, принимаемые по табл. 9;

– толщины соответственно несущей части перекрытия и поперечной стены или перегородки в м.

Таблица 9

При устройстве указанной плиты на относе с одной стороны стены величины следует принимать равными значений , определяемых по рис. 12.

6.13. Частотную характеристику изоляции воздушного шума двойным глухим остеклением при одинаковой толщине стекол следует определять путем прибавления величины 5+ к значениям частотной характеристики изоляции воздушного шума, построенной согласно п. 6.10 настоящих норм для одного стекла.

Величину следует определять по графику на рис. 13 в зависимости от размера воздушного промежутка между стеклами и частоты резонанса в Гц, определяемой по формуле

(35)

где – поверхностные плотности стекол в кг/м² ;

d – размер воздушного промежутка в м.

Частотную характеристику изоляции воздушного шума двойным глухим остеклением при разной толщине стекол (отношение толщин 0,4–0,8) следует определять путем прибавления величины + к значениям частотной характеристики изоляции воздушного шума, построенной аналогично указанной на рис. 14.

Координаты точек В и С следует определять по формулам:

(36)

(37)

при этом =35 дБ,

где и – толщины стекол в мм (>).

Величину следует определять по графику на рис. 13.

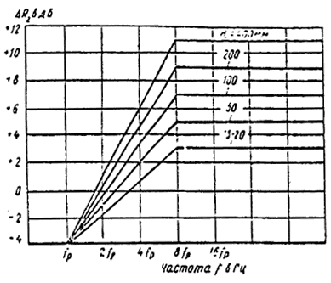

Рис. 13. График для определения повышения изоляции воздушного шума двойным глухим остеклением в зависимости от толщины воздушного промежутка

Рис. 14. Частотная характеристика изоляции воздушного шума двойным глухим остеклением при разной толщине стекол

Величина составляет 3 дБ при = 0,4 – 0,5 и 4 дБ

при = =0,6 – 0,8.

6.14. Индекс изоляции воздушного шума в дБ междуэтажным перекрытием с звукоизоляционным слоем следует определять по табл. 10 в зависимости от величины индекса изоляции воздушного шума плитой перекрытия , определенного в соответствии с пп. 6.8 и 6.9 настоящих норм (подставляя вместо), и частоты резонанса в Гц, определяемой по формуле

(38)

где – динамический модуль упругости материала звукоизоляционного слоя в кгс/м² , принимаемый по табл. 11;

– поверхностная плотность плиты перекрытия в кг/м² ;

– поверхностная плотность конструкций пола выше звукоизоляционного слоя (без звукоизоляционного слоя) в кг/м^{2 ;} ,

– толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле

(39)

где толщина звукоизоляционного слоя в необжатом состоянии в м;

Таблица 10

– относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по табл. 11.

6.15. Индекс приведенного уровня ударного шума в дБ под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по табл. 12 в зависимости от величины индекса приведенного уровня ударного шума плиты перекрытия , определенной по табл. 13, и частоты колебаний пола, лежащего на звукоизоляционном слое, в Гц, определяемой по формуле

(40)

где – динамический модуль упругости звукоизоляционного слоя в кгс/м² , принимаемый по табл. 11;

– толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле (39);

– поверхностная плотность пола (без звукоизоляционного слоя) в кг/м² .

6.16. Индекс изоляции воздушного шума в дБ междуэтажным перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять в соответствии с пп. 6.8 и 6.9 настоящих норм, принимая при этом величину т равной поверхностной плотности плиты перекрытия (без рулонного пола).

Если в качестве покрытия чистого пола принят поливинихлоридный линолеум на теплозвукоизоляционной подоснове (ГОСТ 18108–72), то рассчитанную величину индекса изоляции воздушного шума междуэтажным перекрытием следует уменьшать на 1 дБ.

6.17. Индекс приведенного уровня ударного шума в дБ под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле

(41)

Таблица 11
