СНиП II-12-77, часть 4
Шумовые характеристики воздухорегулирующих и воздухораспределительных устройств должны быть указаны в паспортах или каталогах вентиляционного оборудования, а при их отсутствии должны определяться опытным путем.
8.3. При расчете шумовой
характеристики (октавных уровней звуковой мощности) вентилятора
необходимо предварительно определить общий уровень звуковой мощности
вентилятора
в дБ, относительно 10-12
Вт, отдельно для всасывания и
нагнетания по формуле
(56)
где
– критерий шумности в дБ, величину которого следует принимать
по табл. 17
;
H – полное давление, создаваемое вентилятором в кгс/м2 ;
Q – объемный расход воздуха вентилятора в м3 /с ;
– поправка на режим
работы вентилятора в дБ.
Примечания: 1. При работе
вентилятора в режиме максимума коэффициента полезного действия (КПД)
или с отклонением от него не более чем на 10
%
значение величины
равно нулю. При отклонении режима работы вентилятора от режима
максимума КПД не более чем на 20
%
значение величины
следует принимать равным +2 дБ, при отклонении более чем на 20% –
равным +4 дБ.
2. Полученная по формуле (56)
величина
характеризует звуковую мощность, излучаемую открытым патрубком
всасывания или открытым патрубком нагнетания вентилятора (в атмосферу
или в помещение) при условии плавного подвода воздуха к патрубку
всасывания. Условия плавного подвода воздуха к патрубку всасывания
обеспечиваются, когда при входе вентилятора имеется плавный коллектор
или когда прямой участок воздуховода на стороне всасывания
вентилятора имеет длину
в м, определяемую соотношением
где
– гидравлический диаметр прямого участка воздуховода в м;
F – площадь воздуховода в м2 ;
П 1 – периметр воздуховода в м.
3. При неплавном подводе
воздуха к патрубку всасывания вентилятора или при установке дросселя
на прямом участке воздуховода к патрубку всасывания, к величинам
,
определенным по формуле (56), следует добавлять для осевых
вентиляторов 8 дБ и центробежных вентиляторов 4 дБ.
4. Значения величин H и Q вентиляторов следует принимать по разделу “Отопление, вентиляция и кондиционирование воздуха” проекта предприятия, здания и сооружения.
Таблица 17
|
Тип и серия вентилятора |
Критерий
шумности
|
|
|
|
нагнетания |
всасывания |
|
Центробежные |
|
|
|
Ц 4–70, Ц 4–76 |
41 |
38 |
|
Ц 14–46 |
47 |
42 |
|
Ц 9–55, Ц 9–57, Ц 10–28 |
47,5 |
43,5 |
|
ЦП 7–40 |
48 |
43 |
|
Ц 6–46 |
43 |
39 |
|
ВВД |
48 |
40 |
|
Крышные |
|
|
|
КЦ 3–90, КЦ 4-84В |
52 |
48 |
|
Ц 3–04 |
49 |
49 |
|
Осевые |
|
|
|
О6–300 |
46 |
46 |
|
О6–320 |
44 |
44 |
в дБ для сторон
8.4. Октавные уровни звуковой
мощности вентилятора
в дБ, излучаемой через патрубок всасывания или патрубок нагнетания
вентилятора в воздуховод, следует определять по формуле
(57)
где
– общий уровень звуковой мощности вентилятора в дБ,
определяемый по формуле (56);
– поправка в дБ,
принимаемая по табл. 18
;
– поправка в дБ,
определяемая по табл. 19.
Если воздуховод не
присоединяется к вентилятору, то
=
0.
8.5. Общий уровень звуковой
мощности механического шума вентилятора
в
дБ в помещении, где он установлен, следует определять по формуле
(58)
где и – окружная скорость рабочего колеса вентилятора в м/с ;
D – диаметр рабочего колеса вентилятора в м.
8.6. Октавные уровни звуковой
мощности шума вентилятора в помещении, где он установлен,
в дБ следует определять по формуле
(58а)
Таблица 18
|
|
Поправка
|
||
|
Среднегеометри ческие частоты |
Центробежные вентиляторы с лопатками, загнутыми |
|
|
|
октавных полос в Гц |
вперед (Ц14–46, Ц9–55, Ц9–57, ЦП7–40, ВВД, Ц10–28) |
назад (Ц4–70, Ц4–76. КЦЗ–90, ЦЗ–04, КЦ–4–84В) |
Осевые вентиляторы |
|
(16) |
(10) |
(19) |
(23) |
|
(32) |
(6) |
(15) |
(18) |
|
63 |
6 |
11 |
13 |
|
125 |
6 |
7 |
8 |
|
250 |
6 |
5 |
9 |
|
500 |
9 |
6 |
5 |
|
1000 |
13 |
9 |
7 |
|
2000 |
17 |
16 |
10 |
|
4000 |
21 |
21 |
16 |
|
8000 |
26 |
26 |
23 |
|
(16000) |
(31) |
(31) |
(30) |
|
(32000) |
(36) |
(36) |
(37) |
|
Примечания: 1. Приведенные в табл. 18 данные без скобок справедливы, когда частота вращения вентилятора находится в пределах 700 – 1400 об/мин. 2. При частоте вращения вентилятора 1410 – 2800 об/мин весь спектр (всю колонку цифр) следует сдвинуть на октаву в сторону высоких частот (на строчку вниз), а при 350 – 690 об/мин – на октаву в сторону низких частот (на строчку вверх), принимая для крайних частот значения, указанные в скобках для частот 32 и 16000 Гц. 3. При частоте вращения вентилятора 2810 – 5600 об/мин весь спектр следует сдвинуть аналогичным образом на две октавы (две строчки) в сторону высоких частот, а при числе оборотов 340 – 175 об/мин – на две октавы в сторону низких частот. |
|||
Где
– общий уровень звуковой мощности шума вентилятора в помещении,
где он установлен, в дБ, определяемый в соответствии с п.8.5
;
– поправка в дБ,
принимаемая по табл. 18.
8.7. Если в помещении
одновременно работает несколько вентиляторов, то для каждой октавной
полосы необходимо определить суммарный уровень звуковой мощности всех
вентиляторов
в дБ путем сложения по табл. 5 уровней звуковой мощности отдельных
вентиляторов.
8.8. Октавные уровни звуковой
мощности
в дБ местных кондиционеров и других вентиляционных установок с
осевыми вентиляторами (без сетей воздуховодов, глушителей и
холодильных машин) в помещении, где они установлены, следует
определять по формуле (57), добавляя к полученным значениям 3 дБ.
Октавные уровни звуковой мощности местных кондиционеров с
центробежными вентиляторами в помещении, где они установлены, следует
определять по формуле (57) – для всасывания и нагнетания
отдельно, и значения полученных уровней суммировать по табл. 5.
Таблица 19
|
Корень квадратный из площа ди пат рубка вентилятора в мм |
Поправка
|
|||||||
|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
25 |
37 |
31 |
25 |
19 |
13 |
8 |
3 |
0 |
|
50 |
31 |
26 |
20 |
14 |
8 |
4 |
0 |
0 |
|
80 |
26 |
20 |
14 |
8 |
4 |
1 |
0 |
0 |
|
100 |
24 |
18 |
13 |
8 |
3 |
0 |
0 |
0 |
|
125 |
22 |
16 |
11 |
6 |
2 |
0 |
0 |
0 |
|
140 |
21 |
15 |
10 |
6 |
2 |
0 |
0 |
0 |
|
160 |
20 |
14 |
10 |
4 |
1 |
0 |
0 |
0 |
|
180 |
19 |
14 |
8 |
4 |
1 |
0 |
0 |
0 |
|
200 |
18 |
13 |
8 |
3 |
1 |
0 |
0 |
0 |
|
225 |
17 |
12 |
7 |
2 |
0 |
0 |
0 |
0 |
|
250 |
16 |
11 |
6 |
2 |
0 |
0 |
0 |
0 |
|
280 |
16 |
10 |
6 |
2 |
0 |
0 |
0 |
0 |
|
315 |
14 |
10 |
4 |
1 |
0 |
0 |
0 |
0 |
|
350 |
14 |
8 |
4 |
1 |
0 |
0 |
0 |
0 |
|
400 |
12 |
8 |
3 |
0 |
0 |
0 |
0 |
0 |
|
450 |
12 |
6 |
2 |
0 |
0 |
о |
0 |
0 |
|
500 |
11 |
6 |
2 |
0 |
0 |
0 |
0 |
0 |
|
560 |
10 |
6 |
2 |
0 |
0 |
0 |
0 |
0 |
|
630 |
10 |
5 |
1 |
0 |
0 |
0 |
0 |
0 |
|
710 |
8 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
|
800 |
8 |
3 |
1 |
0 |
0 |
0 |
0 |
0 |
|
900 |
7 |
3 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1000 |
6 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1250 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1400 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1600 |
3 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
2000 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
2500 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Определение октавных уровней звукового давления в расчетных точках
8.9. Расчетные точки в помещении при определении уровней звукового давления, создаваемого источниками шума, следует выбирать на рабочих местах, ближайших к источникам шума, и в зоне отраженного звукового поля.
8.10. Октавные уровни звукового давления L в дБ в расчетных точках, если в помещение поступает шум от нескольких источников, следует определять для каждого источника шума в отдельности:
от источников, излучающих шум внутрь воздуховодов (воздухорегулирующих устройств, вентиляторов, элементов сети воздуховодов) и далее в помещение, защищаемое от шума:
а) через одно воздухораспределительное устройство (решетку) по формуле
(59)
б) через несколько воздухораспределительных устройств (решеток) по формуле
(60)
от источников, излучающих шум в помещении: вентиляторов, установленных открыто в помещении, местных кондиционеров и их холодильных машин по формулам (1) – (3), а от воздухораспределительных устройств (решеток) одной вентиляционной системы кондиционирования воздуха, или воздушного отопления по формуле
(61)
где Lp – октавный уровень звуковой мощности одного источника шума (решетки) в дБ, определяемый в соответствии с пп. 8.2 – 8.4 и 8.8 настоящих норм ;
–
суммарное снижение октавного
уровня звуковой мощности в дБ в элементах сети воздуховодов по пути
распространения шума до выхода в помещение, определяемое по формуле
(65)
;
Ф, Ф i – фактор направленности при излучении шума, безразмерный, определяемый: для воздухораспределительных устройств (решеток) по графику на рис. 18, в остальных случаях – по опытным данным ;
т – количество воздухораспределительных устройств (решеток), ближайших к расчетной точке, от одной системы вентиляции, кондиционирования воздуха или воздушного отопления ;
п – общее количество воздухораспределительных устройств (решеток) ;
– то же, что в формуле
(1)
;
– то же, что в формуле
(1) соответственно для
i
-го
воздухораспределительного устройства (решетки), заменяя
r
на
ri
;
ri
– расстояние в м от расчетной точки до центра
воздухораспределительного устройства (решетки) из числа ближайших к
расчетной точке
;
S – то же, что в формуле (1);

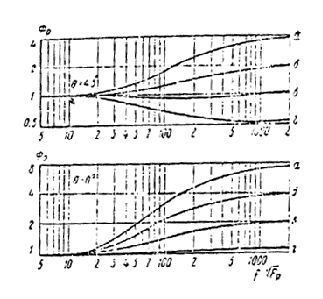

Рис. 18. Фактор направленности Ф p при излучении шума на воздухораспределительные решетки
а – решетка в центре
комнаты
;
б – решетка в центре стены
;
в – решетка вблизи ребра
;
г – решетка вблизи угла
;
– приведенный размер решетки в м
;
f –
среднегеометрическая
частота в Гц
;
точка 0 – положение наблюдателя
Si – то же, что в формуле (1) для i -го воздухораспределительного устройства (решетки) ;
и В
–
то же, что в формуле (1).
Примечание. В число ближайших
к расчетной точке следует включать воздухораспределительные
устройства (решетки), расположенные на расстоянии
(
– минимальное из указанных расстояний).
8 .11. Октавные уровни звукового давления L в дБ шума, прошедшего в защищаемое от шума помещение через все воздухораспределительные устройства (приточные или вытяжные решетки) одной системы вентиляции, кондиционирования воздуха или воздушного отопления, если расчетные точки выбраны в отраженном звуковом поле, следует определять для каждой системы в отдельности по формуле
(62)
Обозначения те же , что и в формуле (60).
8.12. Октавные уровни звукового давления L в дБ, если шум проникает в защищаемое от шума помещение через стенки канала (воздуховода), следует определять по формуле
(63)
где
– суммарное снижение октавного уровня звуковой мощности в дБ в
элементах сети воздуховодов (включая глушитель) по пути
распространения шума от источника до начального сечения участка
канала (воздуховода), определяемое в соответствии с пп. 8.16 и 8.24
настоящих норм;
– значение изоляции
воздушного шума стенками канала (воздуховода) в дБ, определяемое в
соответствии с разделом 6 настоящих норм:
S0 – площадь поперечного сечения канала (воздуховода) в м;
S кан – площадь наружной поверхности канала (воздуховода) в м2 в пределах помещения, через которую излучается шум.
Остальные обозначения те же, что и в формуле (60).
Определение требуемого снижения шума
8.13. Требуемое снижение
октавных уровней звукового давления
в дБ в расчетной точке в помещении следует определять в соответствии
с пп. 5.2 или 5.3 настоящих норм.
8.14. Требуемое снижение
октавных уровней звукового давления
в дБ в расчетной точке защищаемого от шума помещения, в котором
расположены воздухораспределительные устройства (решетки) каналов
(воздуховодов), идущих из не защищаемого от шума помещения, следует
определять по формуле
(64)
где L – октавный уровень звукового давления в не защищаемом от шума помещении в дБ, определяемый по формуле (6);
– площадь
воздухораспределительного устройства (решетки или решеток), через
которое шум проникает в воздуховод из не защищаемого от шума
помещения в м2
;
– суммарное снижение
уровней звуковой мощности на участке вентиляционной сети между
рассматриваемыми помещениями в дБ, определяемое по формуле (65)
;
B – постоянная защищаемого от шума помещения в октавной полосе частот в м2 , определяемая в соответствии с п. 4.3 настоящих норм ;
– то же, что в формуле
(1) для защищаемого от шума помещения
;
– допустимый октавный
уровень звукового давления в дБ в расчетной точке, определяемый в
соответствии с пп. 3.4 и 3.5 настоящих норм.
8.15. Снижение октавных
уровней звуковой мощности
в дБ шума, создаваемого элементами сети воздуховодов,
воздухорегулирующими и воздухораспределительными устройствами,
следует обеспечивать путем снижения скорости движения воздуха в
воздуховодах и определять по расчету из условия, чтобы суммарные
октавные уровни звукового давления в расчетных точках, определяемые
по пп. 4.10, 8.10 и 8.11 настоящих норм, не превышали допустимых
в дБ.
При этом скорости выпуска воздуха в помещения и удаления из помещений воздухораспределительными устройствами (решетками) систем вентиляции, кондиционирования воздуха и воздушного отопления следует принимать в соответствии с главой СНиП по проектированию отопления, вентиляции и кондиционирования воздуха.
Снижение уровней звуковой мощности по пути распространения шума
8.16. Суммарное снижение
уровней звуковой мощности
в дБ по пути распространения шума следует определять последовательно
для каждого элемента сети воздуховодов и затем суммировать по
формуле
(65)
где
– снижение октавных уровней звуковой мощности в отдельных
элементах воздуховодов в дБ, определяемое по пп. 8.17 – 8.22
настоящих норм;
nc – число элементов сети воздуховодов, в которых учитывается снижение уровней звуковой мощности.
8.17. Снижение октавных
уровней звуковой мощности
в дБ на 1 м длины в прямых участках металлических воздуховодов
прямоугольного и круглого сечений следует принимать по табл. 20.
8.18. Снижение октавных
уровней звуковой мощности
в дБ на прямых участках кирпичных и бетонных каналов при расчетах
учитывается.
Таблица 20
|
Форма попереч ного сечения |
Гидравлический диаметр в мм |
Снижение
уровней звуковой мощности
|
|||||||
|
воздуховода |
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
От 75 до 200 |
0,6 |
0,6 |
0,45 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
|
Прямоугольное |
” 210 ” 400 |
0,6 |
0,6 |
0,45 |
0,3 |
0,2 |
0,2 |
0,2 |
0,2 |
|
|
” 410 ” 800 |
0,6 |
0,6 |
0,3 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
|
” 810 ” 1600 |
0,45 |
0,3 |
0,15 |
0,1 |
0,06 |
0,06 |
0,06 |
0,06 |
|
|
От 75 до 200 |
0 ,10 |
0,1 |
0,15 |
0,15 |
0,3 |
0,3 |
0,3 |
0,3 |
|
Круглое |
” 210 ” 400 |
0,06 |
0,1 |
0,1 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
|
|
” 410 ” 800 |
0,03 |
0,06 |
0,06 |
0,1 |
0,15 |
0,15 |
0,15 |
0,15 |
|
|
” 810 ” 1600 |
0,03 |
0,03 |
0,03 |
0,06 |
0,06 |
0,06 |
0,06 |
0,06 |
при среднегеометрической частоте октавных полос в Гц
8.19. Снижение октавных
уровней звуковой мощности
в дБ в поворотах воздуховодов следует определить по табл. 21. При
угле поворота менее или равном 45о
снижение октавных
уровней звуковой мощности не учитывается.
Для плавных поворотов
воздуховодов и поворотов воздуховодов под прямым углом и снабженных
направляющими лопатками снижение октавных уровней звуковой мощности
в дБ следует принимать по табл. 22.
Таблица 21
|
Ширина поворота d в мм |
Снижение
октавных уровней звуковой мощности
|
|||||||
|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
125 |
0 |
0 |
0 |
1 |
5 |
7 |
5 |
3 |
|
250 |
0 |
0 |
1 |
5 |
7 |
5 |
3 |
3 |
|
500 |
0 |
1 |
5 |
7 |
5 |
3 |
3 |
3 |
|
1000 |
1 |
5 |
7 |
5 |
3 |
3 |
3 |
3 |
|
2000 |
5 |
7 |
5 |
3 |
3 |
3 |
3 |
3 |
Таблица 22
|
Ширина поворота d в мм |
Снижение
уровней звуковой мощности
|
|||||||
|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
125 250 |
0 |
0 |
0 |
0 |
1 |
2 |
3 |
3 |
|
260 – 500 |
0 |
0 |
0 |
1 |
2 |
3 |
3 |
3 |
|
510 – 1000 |
0 |
0 |
1 |
2 |
3 |
3 |
3 |
3 |
|
1100 2000 |
0 |
1 |
2 |
3 |
3 |
3 |
3 |
3 |
8.20. Снижение октавных
уровней звуковой мощности
в дБ при изменении поперечного сечения воздуховода следует, в
зависимости от частоты и размеров поперечного сечения воздуховодов,
определять:
а) при размерах поперечного сечения воздуховода в мм, меньших указанных в табл. 23, по формуле
(66)
где тп – соотношение площадей поперечных сечений воздуховода, равное:
(67)
F 1 и F 2 – площади поперечного сечения воздуховода до и после изменения сечения в м2 ;
б) при размерах поперечного сечения воздуховода в мм, больших указанных в табл. 23, по формулам:
(при
>1
)
(68)
(при
<1
)
(69)
При плавном переходе воздуховода от одного сечения к другому снижение октавных уровней звуковой мощности не учитывается.
8.21. Снижение октавных
уровней звуковой мощности
в дБ в разветвлении воздуховода следует определять по формуле
(70)
где тп – отношение площадей поперечных сечений воздуховодов, равное:
(71)
F – площадь поперечного сечения воздуховода перед разветвлением в м2 ;
F отв, i – площадь поперечного сечения воздуховода отдельного ответвления в м2 ;
– суммарная площадь
поперечных сечений воздуховодов всех ответвлений в м2
.
Таблица 23
|
Среднегеометрические частоты октавных полос в Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
Размеры поперечного сечения воздуховода в мм |
5000 |
2500 |
1400 |
700 |
400 |
200 |
100 |
50 |
Примечание. Если воздуховод
отдельного ответвления в разветвлении повернут на 90о
, то
к величине
в дБ, полученной по формуле (70), следует добавлять величины снижения
октавных уровней звуковой мощности, определяемых по табл. 21 или 22.
8.22. Снижение октавных
уровней в звуковой мощности
в дБ в результате отражения звука от открытого конца воздуховода или
решетки следует определять по табл. 24.
Таблица 24
|
Диаметр воздуховода или корень квадратный из площади поперечного сечения конца прямоугольного воздуховода или |
Снижение
октавных уровней звуковой мощности
|
|||||||
|
решетки в мм |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
25 |
24 |
22 |
19 |
15 |
10 |
6 |
2 |
0 |
|
50 |
22 |
19 |
15 |
10 |
5 |
2 |
0 |
0 |
|
80 |
20 |
16 |
11 |
7 |
3 |
0 |
0 |
0 |
|
100 |
19 |
14 |
10 |
5 |
2 |
0 |
0 |
0 |
|
125 |
18 |
13 |
8 |
4 |
1 |
0 |
0 |
0 |
|
140 |
16 |
12 |
8 |
4 |
1 |
0 |
0 |
0 |
|
160 |
16 |
11 |
7 |
3 |
0 |
0 |
0 |
0 |
|
180 |
15 |
11 |
6 |
2 |
0 |
0 |
0 |
0 |
|
200 |
14 |
10 |
6 |
2 |
0 |
0 |
0 |
0 |
|
225 |
14 |
9 |
5 |
1 |
0 |
0 |
0 |
0 |
|
250 |
13 |
8 |
4 |
1 |
0 |
0 |
0 |
0 |
|
280 |
12 |
8 |
3 |
1 |
0 |
0 |
0 |
0 |
|
315 |
11 |
7 |
3 |
0 |
0 |
0 |
0 |
0 |
|
355 |
11 |
6 |
2 |
0 |
0 |
0 |
0 |
0 |
|
400 |
10 |
5 |
2 |
0 |
0 |
0 |
0 |
0 |
|
450 |
8 |
5 |
1 |
0 |
0 |
0 |
0 |
0 |
|
500 |
8 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
|
560 |
8 |
3 |
1 |
0 |
0 |
0 |
0 |
0 |
|
600 |
7 |
3 |
1 |
0 |
0 |
0 |
0 |
0 |
|
710 |
6 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
|
800 |
5 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
|
900 |
5 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1000 |
4 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1250 |
3 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1400 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1600 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
2000 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Примечание. Данные
настоящей таблицы относятся к случаю, когда воздуховод
заканчивается заподлицо со стеной или потолком и расположен, как
и воздухораспределительное устройство (решетка), на расстоянии
двух или более диаметров воздуховода от других стен или потолка.
Если воздуховод или воздухораспределительное устройство (решетка)
заканчивающееся заподлицо с ограждающими конструкциями,
расположены ближе к другим ограждающим конструкциям помещения, то
снижение октавных уровней звуковой мощности следует определять по
табл. 24, принимая значение
|
||||||||
2500
Проектирование глушителей
8.23. В системах вентиляции, кондиционирования воздуха и воздушного отопления следует применять трубчатые, пластинчатые и камерные глушители (рис. 19) со звукопоглощающим материалом, а также облицовку воздуховодов и поворотов изнутри звукопоглощающими материалами.
Рис. 19. Схема конструкций глушителей
а – пластинчатый с крайними пластинами ; б – пластинчатый без крайних пластин ; в – трубчатый прямоугольного сечения ; г – трубчатый круглого сечения ; д – камерный ; 1 – кожух глушителя ; 2 – звукопоглощающая пластина ; 3 – каналы для воздуха ; 4 – звукопоглощающая облицовка ; 5 – внутренняя перегородка
Выбор конструкции глушителей следует производить в зависимости от размеров воздуховода, допускаемой скорости воздушного потока и требуемого снижения октавных уровней звукового давления.
8.24. Трубчатые глушители
следует применять при размерах воздуховодов до 500
500
мм. При больших размерах воздуховодов следует применять пластинчатые
или камерные глушители.
Примечание. При наличии соответствующего обоснования допустимо применение глушителей других типов. Сотовые глушители применять в системах вентиляции кондиционирования воздуха и воздушного отопления не допускается.
8.25. Пластинчатые глушители следует проектировать из звукопоглощающих пластин, устанавливаемых параллельно на некотором расстоянии друг от друга в общем кожухе.
