RMNT.RU / Нормативные документы / ГОСТы / Материалы / Цемент

ГОСТ 5382-91, часть 5

Кислота аскорбиновая пищевая, раствор массовой концентрацией 2 г/куб.дм: 0,2 г кислоты растворяют в 100 куб.см воды. Раствор годен 2-3 сут.

Диантипирилметан по ТУ 6-09-3835, раствор массовой концентрацией 50 г/куб.дм: 50 г диантипирилметана растворяют в 1 М растворе соляной кислоты.

Титана (IV) оксид по ТУ 6-09-2166.

Медь серно-кислая, раствор массовой концентрацией 50 г/куб.дм.

10.3.2. Подготовка к анализу

10.3.2.1. Приготовление стандартного раствора - по п. 10.2.2.1.

10.3.2.2. Построение градуировочного графика

В пять мерных колб вместимостью 100 куб.см приливают 1; 2; 3; 4; 5 куб.см стандартного раствора, что соответствует 0,1; 0,2; 0,3; 0,4; 0,5 мг оксида титана (IV), добавляют в каждую колбу по 10 куб.см раствора соляной кислоты, две капли раствора серно-кислой меди, 10 куб.см аскорбиновой кислоты, 25 куб.см воды, 5 куб.см раствора диантипирилметана доливают до метки водой , перемешивают и оставляют на 45 мин. Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя синий светофильтр с областью светопропускания при длине волны 380-420 нм в кюветах с толщиной поглощающего свет слоя 20 мм.

По полученным результатам определений оптической плотности и известной концентрации оксида титана в фотометрируемых объемах строят градуировочный график.

10.3.3. Проведение анализа

В мерную колбу вместимостью 100 куб.см отбирают 50 куб.см анализируемого раствора, приготовленного по п. 6.4.3, добавляют две капли раствора серно-кислой меди. Дальнейшие операции - по п. 10.3.2.2.

10.3.4. Обработка результатов - по п. 10.2.4.

11. Определение оксида серы (VI), (II)

11.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 9.

Таблица 9

Массовая доля оксида серы

До 1,0 включ.

±0,04

0,06

Св. 1,0 до 5,0 "

±0,10

0,15

" 5,0 " 17,0 "

±0,20

0,30

" 17,0 " 30,0 "

±0,30

0,40

" 30,0 " 46,0 "

±0,40

0,60

" 46,0

±0,55

0,75

11.2. Гравиметрический метод

Метод основан на осаждении в соляно-кислой среде сульфат-ионов избытком хлористого бария и нахождении массовой доли оксида серы (VI) при взвешивании выделенного осадка.

11.2.1. Средства анализа

Весы лабораторные общего назначения.

Печь муфельная.

Кислота соляная по ГОСТ 3118, растворы 1:3 и 1:9.

Барий хлористый по ГОСТ 4108, раствор массовой концентрацией 40 г/куб.дм.

Аммоний углекислый по ГОСТ 3770, раствор массовой концентрацией 100 г/куб.дм.

Аммиак водный по ГОСТ 3760, раствор 1:1,5.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Серебро азотно-кислое по ГОСТ 1277, раствор массовой концентрацией 10 г/куб.дм.

Смесь для сплавления по п. 6.4.1.

Метиловый красный (индикатор), спиртовой раствор массовой концентрацией 2 г/куб.дм в этиловом спирте.

11.2.2. Проведение анализа

При анализе растворимых в соляной кислоте материалов навеску пробы массой 0,5 г обрабатывают 50 куб.см раствора соляной кислоты 1:9 в стакане вместимостью 400 куб.см. Содержимое стакана нагревают и кипятят на плитке 3-5 мин до полного разложения навески. Горячий раствор фильтруют через неплотный фильтр "белая лента". Осадок промывают 8-10 раз горячей водой и отбрасывают.

При массовой доле оксид серы (VI) более 5% навеску уменьшают пропорционально увеличению массовой доли элемента.

При анализе нерастворимых в соляной кислоте материалов навеску пробы массой 0,5 г сплавляют в закрытом крышкой платиновом тигле с 2 г смеси для сплавления при температуре 950-1000 град.С в течение 3-5 мин. Плав растворяемой в 40-50 куб.см подогретого до температуры 50-60 град.С раствора соляной кислоты 1:3.

В гипсоглиноземистом цементе навеску пробы массой 0,25 г обрабатывают 75 куб.см раствора соляной кислоты 1:9 в стакане вместимостью 400 куб.см. Содержимое стакана кипятят на плитке 3-5 мин до полного разложения навески, добавляют 3-4 капли метилового красного, раствор аммиака до пожелтения раствора, 20 куб.см углекислого аммония (для осаждения гидроксида и карбоната кальция) и еще 10 куб.см аммиака. Стакан помещают на несколько минут в теплое место до просветления жидкости над осадком, после чего фильтруют через двойной плотный фильтр "синяя лента". Осадок промывают горячей водой до исчезновения реакции на ион хлора и отбрасывают. Фильтр объемом 250-300 куб.см подкисляют соляной кислотой (осторожно, под часовым стеклом) до появления розового окрашивания и нагревают на электроплитке до полного прекращения выделения пузырьков углекислого газа.

Затем при любом способе разложения навески раствор или фильтрат разбавляют водой до объема не менее 300 куб.см и нейтрализуют раствором аммиака до появления легкой мути, которую растворяют несколькими каплями соляной кислоты. К прозрачному раствору прибавляют еще 2 куб.см соляной кислоты, нагревают раствор до кипения и осаждают серный ангидрид 25 куб.см кипящего раствора хлористого бария. Раствор кипятят на плитке в течение 5 мин при постоянном помешивании, оставляют до просветления жидкости над осадком, затем фильтруют через двойной плотный фильтр "синяя лента" и промывают осадок горячей водой до исчезновения реакции и ион хлора. Осадок с фильтром переносят в предварительно прокаленный и взвешенный фарфоровый тигель, слегка подсушивают на плитке, озоляют и прокаливают в муфельной печи в течение 20 - 30 мин при температуре 800 - 850 град.С. Тигель охлаждают в эксикаторе и взвешивают. Прокаливание повторяют до получения постоянной массы.

При анализе материалов, содержащих шести- и двухвалентную серу, с целью их дифференцирования проводят двухкратное определение серы. Анализ проводят следующим образом.

Определяют серу (VI) после растворения навески в соляной кислоте: сера (II) в виде сероводорода улетучивается и в растворе определяют серу (VI), как изложено выше; серу (VI) без учета серы (II) можно также определять катионитовым методом по п. 11.4;

определяют общую серу после разложения навески со смесью для сплавления: при этом сера (II) полностью окисляется в серу (VI); общую массовую долю серы в виде оксида серы (VI); определяют, как изложено выше.

11.2.3. Обработка результатов

Массовую долю общей серы () в процентах вычисляют по формуле

где

масса пустого тигля, г;

масса тигля с прокаленным осадком, г;

масса навески пробы, г;

0,343

коэффициент пересчета серно-кислого бария на оксид серы (VI).

Массовую долю серы (II) () в процентах вычисляют по формуле

где

массовая доля серы (VI), определенная при растворении навески в соляной кислоте или катионитовым методом по п. 11.4, %;

0,4

коэффициент пересчета серы (VI) на серу (II).

11.3. Фототурбидиметрический метод при массовой доле оксида серы (VI) до 17%

Метод основан на взаимодействии сульфат-ионов с ионами бария с образованием коллоидной суспензии сульфата бария в кислой среде в присутствии защитного коллоида и фотометрировании степени помутнения раствора.

11.3.1. Средства анализа

Весы лабораторные общего назначения.

Печь муфельная.

Фотоэлектроколориметр концентрационный.

Калий сернокислый по ГОСТ 4145.

Кислота соляная по ГОСТ 3118 и раствор 1:3.

Гидроксид натрия по ГОСТ 4328, раствор массовой концентрацией 100 г/куб.дм.

Кислота ортофосфорная по ГОСТ 6552.

Крахмал растворимый по ГОСТ 10163, раствор по п. 7.3.1.

Барий хлористый по ГОСТ 4108, твердый, просеянный, в зернах, фракции 0,2 - 1,0 мм или 0,08 - 0,20 мм.

Смесь для сплавления по п. 6.4.1.

11.3.2. Подготовка к анализу

11.3.2.1. Приготовление стандартного и холостого растворов

Навеску серно-кислого калия массой 0,4352 г растворяют в 100 куб.см воды, количественно переносят в мерную колбу вместимостью 1 куб.дм, доводят до метки водой и перемешивают. Массовая концентрация стандартного раствора оксида серы (VI) - 0,2 мг/куб.см.

Холостой раствор готовят растворением 6 г смеси для сплавления в 100 куб.см раствора соляной кислоты 1:3 с последующим разведением водой до 1 куб.дм.

11.3.2.2. Построение градуировочного графика

В пять мерных колб вместимостью 100 куб.см приливают 1; 2; 3; 4; 5 куб.см стандартного раствора, что соответствует 0,2; 0,4; 0,6; 0,8; 1,0 мг оксида серы.

Мерные колбы подбирают таким образом, чтобы расстояние от края горлышка было не менее 5 см.

Во все колбы добавляют по 50 куб.см холостого раствора, 10 капель ортофосфорной кислоты, 7 куб.см раствора гидроксида натрия, 10 куб.см раствора крахмала, разбавляют водой до метки и перемешивают. Поочередно вводят в мерные колбы "затравку" в количестве 5 - 8 кристалликов хлорида бария и перемешивают каждую колбу в течение 1 мин. Через 5 мин всыпают 0,3 г хлорида бария и сразу же энергично перемешивают, переворачивая колбу и взбалтывая раствор в течение 2 мин.

Растворы оставляют для созревания коллоида сульфата бария на 40 мин и фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя синий светофильтр с областью светопропускания при длине волны 480 - 550 нм и кювету с толщиной поглощающего свет слоя 50 мм.

По полученным результатам определений оптической плотности и известной концентрации оксида серы в фотометрируемых объемах строят градуировочный график. Из-за параболического характера градуировочного графика калибровочное уравнение не составляют.

11.3.3. Проведение анализа

При массовой доле оксида серы (VI) в анализируемой пробе менее 1% навеску пробы массой 0,5 г помещают в платиновый тигель, смешивают с 1,5 г смеси для сплавления и сплавляют при температуре 900 - 950 град.С в течение 5 мин для цемента, клинкера и доменного шлака и 15 - 20 мин для остальных материалов. Плав обрабатывают 50 куб.см раствора соляной кислоты 1:3, переводят в мерную колбу вместимостью 250 куб.см и разбавляют водой до метки.

При массовой доле оксида серы (VI) от 1 до 3% используют навеску массой 0,3 г; при более высокой массовой доле элемента уменьшают аликвотную часть анализируемого раствора до 25 куб.см или проводят фототурбидиметрическое определение из анализируемого раствора для фотометрического анализа, приготовленного по п. 6.4.3.

Для определения массовой доли оксида серы (VI) в две мерные колбы вместимостью 100 куб.см отбирают: в одну - 50 куб.см анализируемого раствора; в другую - аликвотную часть близкого по массовой доле элемента к анализируемому стандартного раствора, к которой добавляют 50 куб.см холостого раствора. Затем в обе колбы приливают по 10 капель ортофосфорной кислоты. Дальнейшие операции - по п. 11.3.2.2.

При анализе проб с массовой долей оксида серы менее 0,5% к аликвотной части анализируемого раствора объемом 50 куб.см добавляют 2 куб.см стандартного раствора, а во вторую - те же 2 куб.см стандартного и 50 куб.см холостого растворов. Дальнейшие операции - по п. 11.3.2.2. Количество добавленного оксида серы, содержащегося в 2 куб.см стандартного раствора учитывается в расчетах.

11.3.4. Обработка результатов

Перед вычислением массовой доли оксида серы вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.

Массу оксида серы в миллиграммах находят по градуировочному графику и вычисляют искомую долю элемента по формуле (7).

В случае дополнительного ввода к анализируемому раствору 2 куб.см стандартного раствора массовую долю оксида серы () в процентах вычисляют по формуле

где

масса оксида серы, найденная по графику, мг;

0,4

масса оксида серы в 2 куб.см стандартного раствора, мг;

общий объем анализируемого раствора, куб.см;

объем аликвотной части, взятый для проведения анализа, куб.см;

масса навески пробы, мг.

11.4. Катионитовый метод при массовой доле оксида серы (VI) в цементе до 17%

Метод основан на растворении серы (VI) гипса, применяемого в качестве добавки к цементу, в растворе борной кислоты, пропускании раствора через катионитовую смолу в Н-форме и титровании образовавшейся в результате ионного обмена серной кислоты.

Присутствующие в фильтрате борная, кремниевая и сероводородная (при наличии серы (II)) кислоты не мешают определению серы (VI), обусловленной наличием гипса.

11.4.1. Средства анализа

Весы лабораторные общего назначения.

Ионообменная колонка.

Смолы ионообменные. Катиониты по ГОСТ 20298: КУ-1, КУ-2, СБС, СБСР, СДВ.

Кислота борная по ГОСТ 9656, раствор массовой концентрацией 50 г/куб.дм.

Кислота соляная по ГОСТ 3118 и раствор 1:3.

Кислота щавелевая по ГОСТ 22180, раствор массовой концентрацией 100 г/куб.дм или аммоний щавелево-кислый по ГОСТ 5712, раствор массовой концентрацией 40 г/куб.дм.

Аммиак водный по ГОСТ 3760, раствор 1:1,5.

Натрия гидроксид по ГОСТ 4328 или стандарт-титр, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М).

Калия гидроксид по ГОСТ 24363, раствор массовой концентрацией 100 г/куб.дм.

Кислота серная по ГОСТ 4204, раствор молярной концентрацией 0,05 моль/куб.дм (0,05 М) (стандарт-титр), или соляная кислота по ГОСТ 3118, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М) (стандарт-титр).

Метиловый оранжевый (индикатор): 0,1 г индикатора растворяют в 100 куб.см воды.

11.4.2. Подготовка к анализу

11.4.2.1. Перевод катионитовой смолы в Н-форму

Катионитовую смолу (катионит) просеивают через сито с отверстиями 0,2 мм. Фракцию более 0,2 мм замачивают на 6 - 8 ч в воде, помещают в воронку, в нижней части которой находится стеклянная вата, и промывают 3 - 4 раза теплым раствором соляной кислоты. Избыток кислоты отмывают водой до исчезновения кислой реакции промывных вод (проба индикатором метиловым оранжевым). Влажный катионит в Н-форме хранят в стеклянной банке с пробкой.

11.4.2.2. Зарядка ионообменной колонки

В нижней части колонки (черт. 1) помещают стеклянную вату, на которую вместе с водой переносят небольшими порциями смолу, избегая образование между зернами катионита воздушных пузырей. Колонку заполняют катионитом на 0,5 см ниже уровня выходного отверстия боковой трубки.

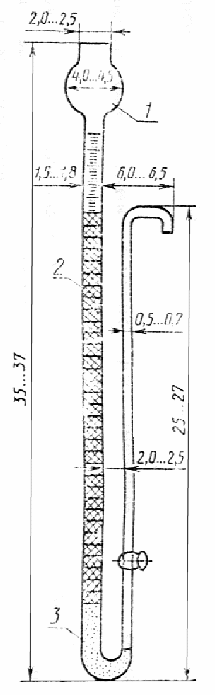

Зарядка ионообменной колонки

1 - анализируемый раствор; 2 - катионитовая смола; 3 - стеклянная вата

Черт. 1

В случае отсутствия колонки допускается применять обычную бюретку объемом 50 куб.см или делительную воронку объемом 100 - 150 куб.см, но при этом необходимо следить за тем, чтобы уровень жидкости всегда был выше слоя катионита.

После 4 - 6 определений или по окончании рабочего дня катионит регенерируют раствором соляной кислоты по п. 11.4.2.1. (в колонке).

Для выяснения возможности продолжения использования колонки без регенерации катионита проводят испытание пропущенного через колонку анализируемого раствора на присутствие ионов кальция. Для этого к раствору после определения оксида серы (VI) добавляют 5 - 6 куб.см щавелевокислого аммония или щавелевой кислоты и раствора аммиака до нейтральной реакции по универсальной индикаторной бумаге. Раствор нагревают. Если раствор остается прозрачным, то колонкой можно продолжать пользоваться. Помутнение раствора указывает на необходимость немедленной регенерации катионита и повторения анализа.

Для регенерации катионита, смешанного с цементом по п. 11.4.3, его предварительно отмывают от цемента водой на сите с размером отверстий 0,2 мм.

11.4.2.3. Установка титра раствора гидроксида натрия по оксиду серы (VI)

Титр устанавливают по раствору соляной или серной кислот. Для этого в три колбы отбирают по 20 куб.см раствора кислоты, титруют раствором гидроксида натрия по метиловому оранжевому (индикатор) до перехода окраски из красной в желтую.

Титр раствора гидроксида натрия () в граммах рассчитывают по формуле

где 20

объем раствора соляной или серной кислоты, взятый для определения, куб.см;

0,004

масса оксида серы (VI), соответствующая 1 куб.см раствора соляной или серной кислоты, г;

среднее арифметическое значение объема раствора гидроксида натрия, пошедшего на титрование, куб.см.

11.4.3. Проведение анализа

Навеску пробы цемента массой 0,5 г помещают в сухой стакан вместимостью 150 куб.см и добавляют при помешивании 25 куб.см воды. Полученную суспензию перемешивают в течение 10 мин, не допуская схватывания цемента.

При наличии в цементе труднорастворимых форм сульфата кальция к суспензии добавляют 3 г катионита в Н-форме, затем 25 куб.см воды и также перемешивают 10 мин.

Раствору, полученному в том или ином случае, дают отстояться до просветления и фильтруют через неплотный фильтр.

При наличии в цементе труднорастворимых форм сульфата кальция возможно также предварительно обрабатывать навеску цемента 20 куб.см раствора гидроксида калия, нагреть до кипения, прокипятить 5 мин и немедленно отфильтровать через фильтр "красная лента".

Нерастворимый остаток промывают раствором борной кислоты, а в случае обработки навески гидроксидом калия - водой. Промывку производят 3 - 4 раза декантацией в стакане и 4 - 5 раз на фильтре.

Через колонку с катионитом пропускают порциями полученный раствор. Элюат собирают в подставленную к отводной трубке коническую колбу вместимостью 250 - 500 куб.см. Скорость его выхода должна быть около 4 куб.см/мин.

После этого катионит промывают водой до исчезновения кислой реакции по индикатору метиловому оранжевому. Полученный после катионного обмена элюат с промывными водами титруют раствором гидроксида натрия по индикатору метиловому оранжевому.

Примечание. Регенерацию колонки при обработке навески гидроксидом калия проводят после каждого определения.

11.4.4. Обработка результатов

Массовую долю оксида серы () в процентах вычисляют по формуле

где

объем раствора гидроксида натрия, пошедший на титрование элюата, куб.см;

масса навески пробы, г.

12. Определение оксидов калия и натрия

12.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 10 и 11.

Таблица 10

Массовая доля оксида натрия

До 1,0 включ.

±0,04

0,06

Св. 1,0 до 5,0 "

±0,10

0,15

" 5,0 " 15,0 "

±0,30

0,45

Таблица 11

Массовая доля оксида калия

До 1,0 включ.

±0,06

0,08

Св. 1,0 до 5,0 "

±0,15

0,20

" 5,0 " 15,0 "

±0,35

0,50

12.2. Пламенно-фотометрический метод

Метод основан на фотометрическом измерении интенсивности излучения резонансных линий элементов, образующихся в пламени смеси газ-воздух при введении в него анализируемых растворов.

Примечания:

1. Присутствие в растворе оксидов алюминия, железа и магния не влияет на определение.

2. Для устранения мешающего влияния кальция применяют оптическую компенсацию этих помех. При отсутствии в приборе оптической компенсации проводят перевод кальция в труднолетучее и малодиссоциируемое соединение, вводя в анализируемый раствор фосфаты, или (для приборов, работающих на ацетилене) учитывают и компенсируют это влияние, используя раствор хлористого кальция.

12.2.1. Средства анализа

Весы лабораторные общего назначения.

Сушильный шкаф.

Фотометр пламенный, работающий на пропан-бутане или ацетилене.

Кислота фтористо-водородная по ГОСТ 10484.

Кислота серная по ГОСТ 4204.

Кислота соляная по ГОСТ 3118 и раствор 1:3.

Аммония фторид по ГОСТ 4518.

Аммоний фосфорно-кислый однозамещенный по ГОСТ 3771.

Кальций хлористый 2-водный, раствор массовой концентрацией 2 г/куб.см.

Калий хлористый по ГОСТ 4234, дважды перекристаллизованный и высушенный до постоянной массы при температуре (110±5)°С, или стандарт-титр.

Натрий хлористый по ГОСТ 4233, дважды перекристаллизованный и высушенный до постоянной массы при температуре (110±5)°С, или стандарт-титр.

Аммоний азотно-кислый по ГОСТ 22867.

Литий углекислый по ТУ 6-09-3728, высушенный при температуре 150 - 170 град.С.

Лития метаборат 2-водный по ТУ 6-09-4756.

Кислота борная по ГОСТ 9656.

Смесь для сплавления: смешивают 9 частей метабората лития с одной частью углекислого лития и высушивают в сушильном шкафу при температуре 150 - 200 град.С в течение 1 ч, затем растирают в фарфоровой ступке и смешивают с одной частью окислителя - аммония азотно-кислого. При отсутствии метабората лития применяют смесь, приготовленную смешиванием четырех частей лития углекислого и шести частей борной кислоты, которую сушат в течение 3 ч при температуре 160 - 200 град.С, добавляя после высушивания одну часть азотно-кислого аммония. Смесь хранят в полиэтиленовой посуде.

12.2.2. Подготовка к анализу

12.2.2.1. Приготовление стандартного раствора

Стандартный раствор готовят из стандарт-титра или кристаллических хлористого калия и натрия.

При использовании стандарт-титра готовят исходные водные растворы хлористого калия и натрия молярной концентрацией вещества-эквивалента 0,1 моль/куб.дм (0,1 Н). Далее в мерную колбу вместимостью 1 куб.дм отбирают соответственно 80,7 куб.см раствора хлористого натрия и 53,1 куб.см раствора хлористого калия, доводят до метки водой и перемешивают.

При использовании кристаллических хлористого натрия и калия 0,4713 г хлористого натрия и 0,3959 г. хлористого калия растворяют в воде, количественно переносят в мерную колбу вместимостью 1 куб.дм, доливают до метки водой и перемешивают.

В обоих случаях массовая концентрация оксида калия и оксида натрия в стандартном растворе - по 0,25 мг/куб.см.

12.2.2.2. Приготовление градуировочных растворов

В семь мерных колб вместимостью 250 куб.см отмеривают аликвотные части стандартного раствора, объем которых указан в табл. 12.

Таблица 12

Аликвотная часть стандартного раствора, куб.см

Концентрация получаемого градуировочного раствора, мг/куб.дм

Аликвотная часть стандартного раствора, куб.см

Концентрация получаемого градуировочного раствора, мг/куб.дм

100

Градуировочные растворы концентрацией 1 и 2 мг/куб.дм готовят, отбирая в две мерные колбы вместимостью 1 куб.дм соответственно 12,5 и 25 куб.см раствора концентрацией 80 мг/куб.дм.

В зависимости от способа разложения навески анализируемой пробы в каждый градуировочный раствор добавляют:

по 2 куб.см соляной кислоты при разложении навески плавиковой и серной кислотами (п. 12.2.3.1);

по 1 г смеси для сплавления и по 50 куб.см раствора соляной кислоты при разложении навески сплавлением (п. 12.2.3.2).

В случае отсутствия у пламенного фотометра оптической компенсации помех от излучения кальция и применении пропан-бутанового пламени дополнительно в растворы вводят по 0,5 г соли однозамещенного фосфорно-кислого аммония. Затем доливают все колбы до метки дистиллированной водой и перемешивают.

12.2.3. Проведение анализа

12.2.3.1. Разложение пробы смесью серной и плавиковой кислот

Навеску пробы массой 0,5 г смачивают в платиновом тигле или чашке несколькими каплями воды, прибавляют около 10 капель серной кислоты, 10 - 12 куб.см плавиковой кислоты (при отсутствии плавиковой кислоты можно брать 0,3 г фторида аммония). Осторожно перемешивая содержимое тигля или чашки платиновым шпателем, переносят тигель или чашку на нераскаленную песчаную баню и отгоняют фторид кремния и избыток фтористого водорода до появления белых паров серного ангидрида, затем переносят тигель или чашку на более горячее место и нагревают до прекращения выделения серного ангидрида. К сухому остатку добавляют 2 куб.см соляной кислоты и тщательно обрабатывают горячей водой в тигле или чашке, раздавливая шпателем все комочки. Раствор фильтруют через плотный фильтр в мерную колбу вместимостью 500 куб.см, промывая горячей водой остаток в чашке и на фильтре 10 - 12 раз.

При отсутствии у пламенного фотометра оптической компенсации помех от излучения кальция и применении пропан-бутанового пламени в колбу добавляют 0,5 г соли однозамещенного фосфорно-кислого аммония. Раствор охлаждают, доливают до метки водой, тщательно перемешивают.

12.2.3.2. Разложение пробы щелочным сплавлением

Навеску пробы массой 0,5 г помещают в платиновый тигель, тщательно перемешивают с 1 г смеси для сплавления и сплавляют в муфельной печи при температуре 900 — 950 град.С в течение 5 - 7 мин. Плав охлаждают и растворяют в 50 куб.см раствора соляной кислоты с использованием магнитной мешалки с подогревом в течение 20 - 25 мин.

Раствор переносят количественно в мерную колбу вместимостью 500 куб.см, добавляют при необходимости (см. п. 12.2.3.1) 0,5 г соли однозамещенного фосфорно-кислого аммония, охлаждают до комнатной температуры, доливают до метки водой и перемешивают.

12.2.3.3. Фотометрирование растворов

В стаканы вместимостью 25 - 50 куб.см отливают градуировочные растворы и анализируемый раствор (полученный по п. 12.2.3.1 или 12.2.3.2) и проводят их фотометрирование в соответствии с инструкцией, прилагаемой к прибору, измеряя интенсивность излучения линии натрия при длине волны 590 нм и линии калия при 770 нм, используя интерференционные фильтры. Все измерения повторяют не менее двух раз.

По полученным результатам определений строят градуировочные графики в координатах "интенсивность излучения натрия (калия) - концентрация элемента в градуировочных растворах в миллиграммах на кубический дециметр", по которым определяют концентрацию элементов в анализируемом растворе, фотометрирование которого осуществляется одновременно с градуировочными.

Градуировочные графики строят для каждой серии определений.

12.2.3.4. Проведение анализа при определении водорастворимых оксидов калия и натрия

Навеску пробы массой 1,0 г помещают в стакан вместимостью 150 - 200 куб.см, куда при непрерывном помешивании вливают 100 куб.см горячей (80 - 90 град.С) воды, и перемешивают на магнитной мешалке с подогревом в течение 15 мин. Затем раствор фильтруют в мерную колбу вместимостью 250 куб.см, осадок на фильтре промывают 50 куб.см холодной воды, к фильтрату добавляют 6 куб.см раствора соляной кислоты и при необходимости (см. п. 12.2.2.2) 0,5 г однозамещенного фосфорно-кислого аммония. Фотометрирование осуществляют по п. 12.2.3.3.

12.2.4. Обработка результатов

Массовую долю оксида натрия (калия) () в процентах вычисляют по формуле

где

масса определяемого элемента, найденная по графику, мг/куб.дм;

общий объем анализируемого раствора, куб.см;

масса навески пробы, г.

13. Определение свободного оксида кальция

13.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 13.

Таблица 13

Массовая доля свободного оксида кальция

До 1,0 включ.

±0,04

0,06

Св. 1,0 до 2,0 "

±0,07

0,10

" 2,0 " 10,0 "

±0,30

0,40

" 10,0 " 25,0 "

±0,45

0,60

ГОСТ 5382-91, часть 5

Строительный каталог
