ВСН 2-89, часть 9

Мощность морены

Глубина залегания кровли морены (мощность надморенной толщи)

"1"

(более 20 м)

"2"

(от 5 до 20 м)

"1"

(более 10 м)

Район 1/1

Район 2/1

"2"

(5 - 10 м)

Район 1/2

Район 2/2

"3"

(менее 5 м)

Район 1/3

Район 2/3

"0"

(морена отсутствует)

Район 1/0

Такой район не выявлен

Подрайоны с присвоенными им буквенными обозначениями "а", "б", "в" и "г" выделены по характеру разреза надморенной толщи и отражают состав и свойства послеледниковых и позднеледниковых отложений приповерхностной части разреза.

Подрайон "а"

Подрайон "б"

Подрайон "в"

Подрайон "г"

Преимущественно тонко- и мелкопесчаный характер верхней части разреза на глубину порядка 10 м при подчиненной роли подстилающих суглинистых грунтов, главным образом ленточных

Приблизительно равное по мощности соотношение верхней тонкопесчано-супесчаной, часто с включением растительных остатков, и нижней преимущественно суглинистой частей разреза; наличие песчаных разностей в подошве толщи определяет возможность проявления местных напоров воды

Супесчано-суглинистый характер разреза при преобладающем текучепластичном состоянии грунтов

Характеризуется наличием заторфованных супесчаных грунтов и погребенных торфов в верхней части разреза, подстилаемой суглинистыми ленточными образованиями, которые включают линзы песчаных разностей плывунного типа

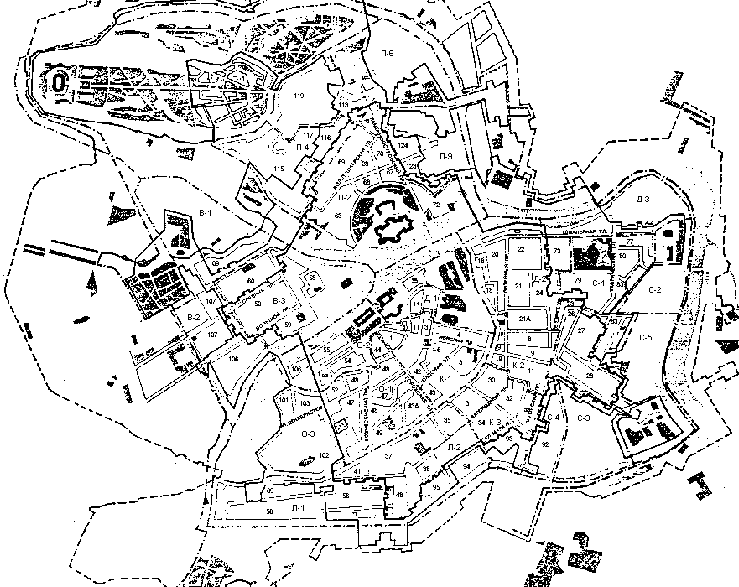

Охватывает полностью площади средовых районов 14, 15, 46, 55, 60, 74, 75, 76, 81, 97, 104, 106, 108 и частично средовых районов 16, 21, 21а, 25, 26, 36, 53, 56, 57, 59, 61, 72, 73, 74а, 78, 100, 101, 103, 105, 108б, 109

Включает площади средовых районов 2, 3, 4, 5, 6, 7, 12, 13, 16, 17, 18, 19, 20, 22, 23, 31, 35, 36, 36а, 37, 37а, 38, 39, 40, 41, 42, 44, 45, 47, 47а, 47б, 48, 49, 50, 51, 51а, 52, 53, 54, 56, 57, 58, 59, 61, 62, 63, 63а, 72, 73, 80, 90, 93, 94, 94а, 95, 96, 96а, 97а, 99, 101, 102, 103, 107, 108б

Частично захватывает площади средовых районов 28, 43а, 48, 49, 61, 65, 75, 84, 88, 88а, 89, 91, 92, 100

Охватывает полностью площади средовых районов 8, 9, 10, 11, 21а, 24, 27, 28, 28а, 29, 30, 32, 33, 34, 43, 79, 82, 83, 84а, 84б, 84в, 84г, 85, 86, 87, 88, 88б, 89, 91, 92 и частично средовых районов 1, 7, 12, 13, 16, 17, 18, 20, 21, 22, 25, 26, 35, 36, 37а, 38, 43а, 44, 45, 47, 48, 56, 59, 60, 61, 62, 65, 74, 78, 80, 84, 90, 93, 94, 94а, 100, 105, 107, 110

Примечания:

1. Наибольшая часть территории, находящаяся в пределах зоны I, характеризуется:

большой неоднородностью слабых водонасыщенных песчано-глинистых грунтов верхней части геологического разреза;

возможностью проявления на отдельных участках местных напоров воды в приповерхностном горизонте грунтовых вод;

широким распространением (под слоем морены) полюстровского напорного водоносного горизонта, вскрытие которого определяет осложнения в строительстве и необходимость защиты водоносного горизонта от загрязнения и истощения.

2. В пределах зоны II, отличающейся высокой сложностью и наибольшей неоднородностью толщи четвертичных отложений, на глубине распространен еще один - нижний межморенный - напорный водоносный горизонт, содержащий довольно значительные резервные запасы пригодной для питья воды, в связи с чем при осуществлении подземного строительства требуется проведение специальных мер по охране этого горизонта.

3. На участках территории, условно объединяемых в зону III, условия для осуществления наземного строительства, в том числе с использованием подземного пространства, наименее сложны, в связи с чем в зоне III допускается возведение весьма ответственных зданий и сооружений.

В зависимости от приуроченности к указанным элементам районирования конкретные участки территории обозначаются многозвенными индексами, например участок I - Б - 1/2 - г.

Приложение 18

обязательное

"Безосадочные" методы, технологические приемы и способы строительства

"Безосадочные" методы при открытом способе производства работ

1. При проектировании траншей и котлованов для прокладки инженерных коммуникаций и для возведения фундаментов зданий и сооружений, размещаемых в непосредственной близости от существующих зданий, надлежит, кроме общесоюзных нормативов, руководствоваться ВСН 401-01-1-77 Ленгорисполкома "Временная инструкция по устройству фундаментов около существующих зданий" и ВСН 490-87 Минмонтажспецстроя "Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий в городской застройке".

2. Котлованы (траншеи) глубиной ниже подошвы фундаментов находящихся рядом зданий и сооружений можно считать расположенными на безопасном удалении от существующих зданий и сооружений, если:

край строительного котлована или бровка откоса находятся за пределами призмы обрушения загруженного зданием откоса не менее чем на 5 м;

депрессионная поверхность подземных вод, образующаяся при осуществлении временного строительного водопонижения и водоотлива, располагается не глубже подошвы фундаментов существующего здания, при этом дополнительная осадка существующего здания практически отсутствует;

динамические воздействия от производства работ в котловане (погружение шпунта и свай, разработка мерзлого грунта, разборка старых фундаментов и др.) не вызывают под фундаментами и конструкциями существующего здания вибрации, превышающей пределы, установленные нормативами, указанными в п. 1.

3. В случае, если хотя бы одно из условий п. 2. не выполняется, следует считать, что данный глубокий котлован (траншея) создает зону влияния строительных работ, затрагивающую существующие здания, и строительство такого котлована без крепления не допускается.

4. В стесненных условиях исторически сложившихся районов города устройство глубоких котлованов с устойчивыми откосами без крепления как правило невозможно. Проектируемые ограждения глубоких строительных котлованов (траншей) в зоне существующей застройки должны быть безусловно устойчивы, их горизонтальные деформации предельно ограничены, при устройстве котлованов не допускаются вибрационные воздействия, выходящие за пределы, установленные ВСН 490-87.

5. При отрывке котлованов (траншей) около жилых и общественных зданий использование любых технологий, сопряженных с вибрационным воздействием, допустимо только при соблюдении норм по уровням шума и вибрации.

6. Применение способа опускного колодца около существующих исторических зданий, а также возле заселенных домов в большинстве случаев недопустимо.

7. Для крепления откосов глубоких котлованов возле существующих зданий следует применять жесткие железобетонные стены, свободно стоящие и анкерованные, заделка которых в грунт обеспечивает их устойчивость, ограниченное горизонтальное перемещение, прорезку водоносных слоев с заглублением стены в водоупор, а также возможность использования стены в качестве фундамента.

Указанным требованиям отвечают конструкции типа "стена в грунте", выполняемые из монолитного железобетона в траншейных прорезях под глинистым раствором или из монолитного и сборного железобетона с применением способа секущихся буронабивных свай.

8. При отсутствии технических средств реализации п. 7 и при специальном расчетном и модельном обосновании для крепления откосов глубоких котлованов возле существующих зданий в порядке исключения разрешается применять шпунт с соблюдением следующих условий:

8.1. Погружение шпунта осуществляется не забивкой, а вдавливанием, либо (при предварительном рыхлении грунта шнеком) вибрационным способом.

8.2. Длина шпунта рассчитывается исходя из условия его устойчивости и возможного отклонения в сторону котлована в пределах, ограниченных величиной возникающей при этом дополнительной осадки фундаментов существующего здания.

Целесообразно длину шпунта назначать так, чтобы его нижний конец достигал водоупора (залегающего ниже дна котлована), тогда замкнутый шпунтовый ряд будет служить противофильтрационной преградой.

8.3. По всей линии примыкания котлована к фундаментам существующего здания шпунт по завершении работ не извлекается (длина шпунта должна обеспечивать его заделку в подстилающем несущем слое грунта).

В этом случае шпунтовый ряд следует рассматривать как конструктивный (разделительный) и дополнительную осадку фундаментов существующего здания от массы нового сооружения не учитывать как незначительную.

8.4. Шпунт должен раскрепляться, если его устойчивость как свободно стоящего не обеспечена или если отклонение шпунта больше допустимой величины.

8.5. Предпочтительным способом крепления шпунта является применение грунтовых анкеров, корень которых (под фундаментами существующего здания) должен быть заделан за пределами призмы возможного обрушения грунта.

8.6. При использовании распорного крепления шпунтового ряда распоры демонстрируют только после качественной обратной засыпки пазух котлована (между стенкой подземного сооружения и шпунтом), которая предполагает либо применение крупного и средней крупности песка с уплотнением его до относительной плотности 0,9, либо использование низкомарочных бетонных смесей.

9. При креплении котлована конструкциями типа "берлинская стена" или аналогичными конструкциями следует обеспечивать выполнение условий, приведенных в п. 8.

10. Проведение всех видов работ в глубоких котлованах необходимо предусматривать как непрерывный технологический процесс, подлежащий выполнению (включая обратную засыпку пазух) в кратчайшие сроки.

11. При выполнении работ в глубоких котлованах должны быть организованы геодезические наблюдения за возможным развитием дополнительной осадки существующих зданий, отклонением конструкций крепления котлована, возникновением повреждений (трещин и т.п.) в конструкциях существующих зданий, в том числе:

проведение геодезических наблюдений, программа которых составляется по заданию проектной организации и предусматривается в сводной смете затрат;

геодезические наблюдения выполняются геометрическим нивелированием по второму классу.

Нулевые циклы (с привязкой к стабильным реперам городской геодезической сети) производятся до начала строительных работ. В процессе строительства измерения выполняются: ежедневно - в ходе погружения шпунта, устройства траншейных прорезей; один раз в три-четыре дня - при отрывке котлована; один раз в декаду - до завершения засыпки пазух;

результаты геодезических наблюдений и освидетельствования маяков на трещинах существующих зданий должны передаваться проектной организации при плановых мероприятиях по авторскому надзору.

12. При обнаружении повреждений конструкции существующего здания или по достижении предельных величин дополнительной осадки, указанных в проекте строительства (реконструкции) объекта, следует приостановить работы по отрывке котлованов, погружению шпунта т.п. и вызвать представителя проектной организации для принятия технического решения, учитывающего создавшуюся неплановую ситуацию.

"Безосадочные" методы при закрытом способе производства работ

13. В сложных инженерно-геологических условиях, характерных для основной части территории ИСРЦ, строительство заглубленных и подземных сооружений без применения специальных технологических приемов и методов производства работ в большинстве случаев невозможно.

Закладываемые в проекты строительные технологии должны обеспечивать сохранение исторической застройки, в связи с чем необходимо предусматривать предельное практически достижимое ограничение сдвижения горных масс и процессов деформации земной поверхности.

14. Наиболее употребительные специальные способы временного (на период строительства) изменения физико-механических свойств грунтов - осушение их с помощью сжатого воздуха (кессон) или путем водопонижения, замораживание - обеспечивают лишь техническую возможность ведения горно-строительных работ, но не исключают возникновение сдвижений и деформаций, а методы искусственного закрепления грунтов (как давно известные, так и новейшие) слабо распространены в практике строительных организаций. Поэтому проектирование заглубленных и подземных сооружений с преобладающим закрытым способом производства работ должно осуществляться при условии выполнения количественного прогноза характера и интенсивности предполагаемых процессов сдвижения и деформации пород, грунтов, земной поверхности и с обязательной разработкой мер по предупреждению и ограничению нарушений и деформаций.

15. Разработка в проектах подземных сооружений прогноза и защитных мер, указанных в п. 14, требует тщательного обоснования путем специальных изысканий и исследований, выполняемых не только в соответствии с требованиями СНиП 1.02.07-87, но обязательно целенаправленно с получением количественных оценок параметров предусматриваемых работ, позволяющих обеспечивать устойчивость существующих зданий.

16. Для обеспечения полной сохранности существующих зданий и сооружений разрабатываются планировочные, конструктивные и технологические меры.

16.1. Планировочные меры должны предусматривать рациональное размещение и трассировку подземного сооружения в плане, обеспечивая минимальное влияние строительства на сохраняемые объекты: размещение сооружения лишь под наименее ценными зданиями и в обход наиболее ценных исторических и архитектурных памятников; предпочтительную трассировку тоннелей под скверами, парками, широкими магистральными улицами.

16.2. Конструктивные меры должны предусматривать устройство наиболее рациональных обделок горно-строительных выработок - прежде всего обжимаемых распором в грунт; дальнейшее совершенствование конструкций обделок и способов их возведения будет приводить к более полной передаче усилий обжатия на грунт и способствовать существенному ограничению деформаций массива.

16.3. Технологические меры по устранению причин сдвижения и развития деформаций должны быть направлены:

при щитовой проходке тоннелей в слабых неустойчивых грунтах - на предупреждение переборов и выпусков грунта в забое; использование гибких тонкостенных хвостовых оболочек щита; применение пригрузочных камер, заполненных под давлением сжатым воздухом, водой или бентонитовой суспензией; своевременное заполнение зазора между обделкой и контуром выработки (лучше всего сразу за монтируемое кольцо обделки); равномерную быструю проходку выработки без длительных остановок;

при кессонной проходке тоннелей - на отказ от ее применения при наличии по трассе грунтов с коэффициентом фильтрации более 2 м/сут;

при строительстве тоннелей способом продавливания - на снижение трения между грунтом и обделкой посредством металлических антифрикционных лент, нагнетания за обделку маловязких растворов, проходки под защитой экрана из труб;

при опережающем строительном водопонижении - на оборудование наблюдательных скважин у всех защищаемых объектов для постоянного контроля за соответствием формы и размеров депрессионной воронки данным гидрогеологических расчетов;

при искусственном замораживании грунтов - на применение: ускоренного замораживания с помощью хладоносителя низких температур; увеличенной скорости проходки для сокращения периода пассивного замораживания и снижения льдообразования; электроосмоса как средства подавления миграции влаги к фронту промерзания; турбулизаторов потока хладоносителя; а также на использование тонкостенных полиэтиленовых труб малого диаметра вместо стальных для увеличения холодоотдачи, устройство организованного отвода образующейся при оттаивании избыточной влаги с одновременным заполнением пустот эмульсией или бентонитовой суспензией, применение искусственного регулируемого оттаивания с гидромеханическим разрушением криогенной текстуры грунтов.

17. Необходимость принятия защитных мер по предупреждению и ограничению деформаций возникает при ожидаемых наклонах поверхности в мульде сдвижения более 3 мм/м, радиусах кривизны менее 20 км и горизонтальных деформациях более 1 мм/м.

Предусматриваемые проектом защитные меры должны гарантировать полную защиту существующих зданий от влияния подземных горно-строительных работ. В зависимости от величины ожидаемых деформаций намечают профилактические и конструктивные меры, обосновываемые данными детальных инженерно-геологических изысканий.

Профилактические меры заключаются в обеспечении надежного опирания перекрытий на стены и прогоны, в заполнении дверных и оконных проемов кирпичной кладкой, усилении отдельных конструктивных элементов и др.

Конструктивные меры включают усиление несущих конструкций зданий и их фундаментов, повышение устойчивости и укрепление грунтовых оснований, обеспечивающие либо повышение жесткости здания для восприятия возникающих дополнительных усилий, либо усиление связей при работе в режиме совместных деформаций здания с основанием.

18. При расположении подземного сооружения непосредственно под фундаментом защищаемого здания конструктивные меры могут предусматривать:

разделение здания деформационными швами на отсеки;

усиление зданий (отсеков) тяжами, поясами, распорками, плитными фундаментами;

выравнивание надземной части зданий домкратами;

устройство "защитного зонта" из свай над подземным сооружением с "пересадкой" здания на козловые сваи.

19. Если защищаемое здание попадает в краевую часть мульды сдвижения, защитные меры могут предусматривать:

устройство компенсирующих траншей вдоль стен здания, заглубляемых на 0,2 - 0,3 м ниже подошвы фундаментов, для уменьшения влияния горизонтальных деформаций;

подведение под здание дополнительных фундаментов в виде системы винтовых, буронабивных или буроинъекционных свай;

устройство ограждающих здание стен из стального шпунта (погружаемого вдавливанием), с помощью буронабивных свай или способом "стена в грунте";

искусственное закрепление грунтового основания методами силикатизации, смолизации и др.

20. Защитные меры по предотвращению вредного влияния горно-строительных работ следует разрабатывать не только по отношению к исторической застройке, но и к недавно построенным инженерным сооружениям и подземным коммуникациям, предусматривая главным образом усиление конструкций существующих объектов.

21. Во время строительства подземных сооружений должны предусматриваться наблюдения за состоянием существующих зданий в зоне влияния горно-строительных работ, аналогичные наблюдениям, указанным в п. 11, а также выполнение требований п. 12.

Приложение 19

рекомендуемое

Методика расчета расхода сточных вод для сетей общесплавной

и комбинированной канализации

За расчетный расход смеси сточных вод для сетей общесплавной и комбинированной систем канализации рекомендуется принимать сумму расходов сточных вод по следующей формуле:

где	-	суммарный расход сточных вод в рассчитываемом сечении трубопровода;
	-	сумма расходов бытовых и производственных сточных вод;
	-	сумма зарегулированных расходов дождевых вод от разделительных камер (ливнеспусков) и регулирующих резервуаров;
	-	расчетный расход дождевых вод для гидравлического расчета сетей общесплавной и комбинированной систем канализации: ;
	-	расход дождевых вод, определяемый по методу предельных интенсивностей СНиП 2.04.03-85 пп. 2.11 - 2.18;
	-	коэффициент, учитывающий заполнение свободной емкости общесплавной сети в момент возникновения напорного режима, определяемый по методике канд. техн. наук М.В. Молокова (при климатическом показателе ):
