Утверждены

Министерством автомобильных дорог РСФСР

14 июля 1989 г.

УКАЗАНИЯ

ПО СТРОИТЕЛЬСТВУ, РЕМОНТУ И СОДЕРЖАНИЮ ГРАВИЙНЫХ ПОКРЫТИЙ

ВСН 7-89

Указания содержат основные положения по строительству, ремонту и содержанию дорожных покрытий, требования к минеральным, органическим и гигроскопическим обеспыливающим материалам, правила производства работ, а также вопросы контроля качества работ, техники безопасности и охраны природной среды. В приложениях приведены методики по контролю плотности гравийных покрытий, запыленности воздуха, оценке водостойкости технических лигносульфонатов и другие материалы.

Разработаны взамен Указаний по строительству, ремонту и содержанию гравийных покрытий (ВСН 7-85) и с учетом Временной классификации работ по ремонту и содержанию автомобильных дорог общего пользования, утвержденной Минавтодором РСФСР 16.06.88, и Рекомендаций по применению лигнодора для повышения транспортно-эксплуатационных качеств гравийных покрытий, утвержденных Минавтодором РСФСР 08.04.86.

При составлении Указаний использованы материалы Московского, Ростовского-на-Дону, Свердловского и Хабаровского научно-производственных центров НПО Росдорнии, а также Пермского филиала НИИБ Минлеспрома СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Гравийными называются дорожные покрытия из песчано-гравийных или песчано-гравийно-щебеночных материалов, зерновой состав которых обеспечивает получение плотных смесей.

1.2. Гравийные покрытия строят на автомобильных дорогах IV и V категорий при интенсивности движения: до 300 авт./сут в районах с сухим и жарким климатом и до 500 авт./сут с умеренным. На дорогах с интенсивностью движения свыше 500 авт./сут следует применять покрытия из гравийных (щебеночных) материалов, обработанных органическими вяжущими.

При технико-экономической целесообразности строительство гравийных покрытий допускается на дорогах III категории, которые в дальнейшем могут использоваться в качестве оснований при строительстве дорожных одежд облегченного типа.

1.3. Автомобильная дорога с гравийным покрытием должна обеспечивать в пределах установленных межремонтных сроков службы бесперебойный круглогодичный, безопасный и удобный проезд автомобилей с установленными скоростями и нагрузками.

1.4 Для обеспечения требуемой работоспособности покрытий, улучшения условий движения и снижения загрязнения окружающей среды целесообразно верхний слой (слой износа) устраивать с применением обеспыливающих материалов как при строительстве, так и в процессе эксплуатации дорог.

1.5. Строительство автомобильных дорого с гравийными покрытиями осуществляют по утвержденным техническим проектам независимо от значения дорог и их категорий.

1.6. Конструкцию гравийных покрытий назначают на основании данных изысканий и технико-экономических расчетов с учетом состава и интенсивности движения, согласно действующим СНиПам, а также с учетом обеспеченности района местными гравийными материалами.

1.7. Прочность и долговечность гравийных покрытий обеспечивают не только правильной их конструкцией, но и надлежащим качеством земляного полотна, которое должно полностью соответствовать требования СНиПов.

1.8. Гравийные покрытия устраивают серповидного (рис. 1.1, а ) или полукорытного (рис. 1.1, б ) профиля. Полукорытный профиль применяют в хорошо дренирующих грунтах или при устройстве дополнительных слоев из дренирующих грунтов (с коэффициентом фильтрации не менее 1 м/сут) на всю ширину земляного полотна.

Поперечные уклоны проезжей части назначают в пределах 25 ¾ 40 ‰ . Обочины устраивают с поперечным уклоном 40 ¾ 60 ‰ .

Рис. 1.1. Поперечные профили:

В ¾ ширина земляною полотна; а — ширина обочины; b — ширина

проезжей части

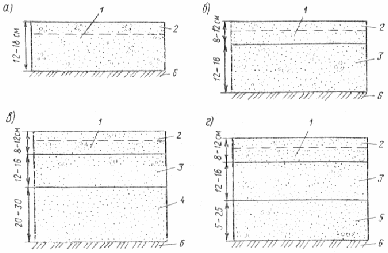

Рис. 1.2. Примеры конструкций дорожных одежд с гравийными покрытиями:

а — однослойным; б — двухслойным; в — двухслойным на дополнительном песчаном слое; г — трехслойным; 1  — песчано-гравийно-щебеночная смесь

(см. табл. 2.1, смесь № 3 и 5); 2 — слой из песчано-гравийно-щебеночной

смеси, обработанной обеспыливающими материалами (4 ¾ 6 см);

3 — песчано-гравийная смесь (см. табл. 2.1, смесь № 1, 2, 4, 6, 7);

4 — песок; 5 — гравийная смесь (см. табл. 2.3, смесь № 1 и 2);

6  — грунт земляного полотна

1.9. Толщину гравийного покрытия назначают по расчету в соответствии с Инструкцией по проектированию дорожных одежд нежесткого типа, а также указаний действующих СНиПов. Примеры конструкций дорожных одежд с гравийными покрытиями показаны на рис. 1.2.

1.10. Наименьшая толщина слоя гравийного покрытия (основания) должна в 1,5 раза превышать размер наиболее крупных зерен используемого материала. При этим она не должна быть менее 8 см при укладке на прочное основание и не менее 15 см на песок.

1.11. Работы по ремонту и содержанию гравийных покрытий преследуют цель поддержания и улучшения транспортно-эксплуатационных качеств дороги с учетом интенсивности и состава автомобильного движения. Виды и характер этих работ регламентированы действующей Инструкцией по классификации работ по ремонту и содержанию автомобильных дорог.

Ремонт автомобильных дорог с гравийными покрытиями осуществляют по утвержденным проектам. В исключительных случаях ремонт небольших участков дороги допускается производить по ведомостям дефектов и сметам (сметно-финансовым расчетам).

Работы по содержанию гравийных покрытий планируют в денежном выражении в соответствии с действующими нормативами.

2. ТРЕБОВАНИЯ К МАТЕРИАЛАМ, ПРИМЕНЯЕМЫМ ДЛЯ СТРОИТЕЛЬСТВА, РЕМОНТА И СОДЕРЖАНИЯ ГРАВИЙНЫХ ПОКРЫТИЙ

2.1. Минеральные материалы

2.1.1. Готовые песчано-гравийные или песчано-гравийно-щебеночные смеси характеризуют показателями качества по зерновому составу, форме зерен прочности, содержанию зерен слабых пород, содержанию дробленых зерен в смеси, содержанию пылевидных и глинистых частиц, морозостойкости, пластичности, водостойкости.

2.1.2. Зерновой состав готовых смесей должен отвечать требованиям (ГОСТ 25607—83), указанным в табл. 2.1.

2.1.3. Марки по прочности и морозостойкости, водостойкости и пластичности щебня и гравия, входящих в состав смесей, должны соответствовать требованиям, указанным в табл. 2.2.

2.1.4. Песок, предназначенный для приготовления смесей для покрытий должен иметь модуль крупности М_к не ниже 1,7, для оснований — не ниже 22 и удовлетворять требованиям ГОСТ 8736—85.

2.1.5. Для дополнительных слоев оснований (дренирующих, морозозащитных и т. п.) применяют песчано-гравийные или песчано-гравийно-щебеночные смеси, зерновой состав которых отвечает требованиям табл. 2.3.

Таблица 2.1

Примечания. 1. Смеси № 3 и 5 предназначены для верхних слоев покрытий, смеси № 1, 2, 4, 6, 7 — для нижних слоев покрытий и оснований.

2. Допускается применение песчано-гравийных смесей, выпущенных по ГОСТ 23735—79, отвечающих требованиям табл. 2.1.

3. Допускается приготовление смеси из двух и более разновидностей материалов по происхождению.

4. Для лучшего уплотнения и повышения сдвигоустойчивости покрытия в гравийный материал, содержащий более 50 % окатанных зерен, рекомендуется добавлять 20—30 % щебня (щебня из гравия) по массе.

5. Для районов с избыточным увлажнением (I — III дорожно-климатических зон) содержание частиц менее 0,05 мм для покрытий принимают по меньшему значению, а для сухих районов (IV и V зон) — по большему.

6. Карьерные гравийные материалы, не удовлетворяющие требованиям, подлежат обогащению путем грохочения, дробления крупных зерен, добавления щебня, песка и недостающих мелких частиц.

Таблица 2.2

Примечание. Характеристики показателей по маркам, приведенным в табл. 2.2, изложены в ГОСТ 25607—83, 8267—82, 10260—82, 8268—82. Определение физико-механических свойств щебня и гравия, входящих в состав готовых смесей, проводят по ГОСТ 8269—87.

Таблица 2.3

Для дорог III категории содержащийся в таких смесях щебень должен иметь марку по прочности не ниже 200, а гравий (щебень из гравия) — марку не ниже Др24.

2.2. Органические материалы для обеспыливания

2.2.1. Для обеспыливания и улучшения гравийных покрытий применяют: нефтяные дорожные жидкие битумы медленно густеющие (МГ 40/70) и густеющие со средней скоростью (СГ 40/70), отвечающие требованиям ГОСТ 11955 ¾ 82, разжиженные до вязкости не более 25 с по стандартному вискозиметру; эмульсии битумные дорожные анионные (ЭБА-3), отвечающие требованиям ГОСТ 18659—81.

Можно применять также сырые нефти, топочный мазут, обработанные масла и другие подобные материалы, вязкость которых по стандартному вискозиметру составляет не более 25 с.

2.2.2. Лигносульфонаты технические (ЛСТ марки В, лигнодор, сульфитный щелок), применяемые для обеспыливания и улучшения гравийных покрытий, должны удовлетворять требованиям, приведенным в табл. 2.4.

Таблица 2.4

Примечания. 1. Лигносульфонаты технические (ЛСТ) изготавливают целлюлозно-бумажные предприятия (комбинаты, заводы, объединения) Минлеспрома СССР в соответствии с требованиями ТУ 13-0281036-05-89, а лигнодор (ЛГД) изготавливает отгружает Сяський ЦБК Минлегпрома СССР в соответствии с ТУ 13-3900001-22-86 «Лигносульфонаты технические модифицированные «Лигнодор».

2. Сульфитный щелок (СЩ) является отходом предприятий Минлеспрома СССР при получении целлюлозы из древесины сульфитным способом. В связи с повышенной коррозионной активностью его применяют только в нейтрализованном виде (см. приложение 4).

3. Можно применять лигносульфонаты и меньшей концентрации, но при этом следует подбирать такую норму расхода, чтобы эффективность этих веществ удовлетворяла требованиям п. 4.2.3.

2.3. Гигроскопические материалы

2.3.1. Для обеспыливания гравийных покрытий применяют кальций хлористый технический (ГОСТ 450—77), кальций хлористый, ингибированный фосфатами (ТУ 6-18-173-77), техническую поваренную соль (ГОСТ 13830—84), техническую соль сильвинитовых отвалов, а также концентрированные рассолы (в том числе природные) и пластовые солевые воды.

2.3.2. Хлористый кальций должен удовлетворять требованиям, приведенным в табл. 2.5.

Таблица 2.5

2.3.3. Техническая поваренная соль (ГОСТ 13830—84) представляет собой кристаллический хлористый натрий, добываемый из природных месторождений. В зависимости от степени очистки соль может иметь цвет от розового до белого. Для обеспыливания дорог чаще всего ее применяют в виде 20—30 %-ного раствора, транспортируют без тары (навалом).

2.3.4. Техническая соль сильвинитовых отвалов представляет кристаллический отход калийных производств. Для целей обеспыливания такая техническая соль должна отвечать следующим требованиям: крупность частиц не должна превышать 5 мм (допускаются отдельные включения до 10 мм); влажность — не более 5 %; содержание NaCl — не менее 90 %; содержание нерастворимого остатка — не более 7 %. Транспортируют техническую соль сильвинитовых отвалов без тары.

2.3.5. Концентрированные рассолы и пластовые солевые воды должны содержать не менее 20 % хлористых солей.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПРИ СТРОИТЕЛЬСТВЕ ГРАВИЙНЫХ ПОКРЫТИЙ

3.1. Основные положения по организации производства работ

3.1.1. Гравийные покрытия строят поточным методом. Бригады по строительству должны включить специализированные звенья по видам работ:

приготовление и транспортирование гравийных смесей;

строительство основания и покрытия.

Состав бригады и их оснащение зависят от объема работ и сроков выполнения работ, а также от принятой технологии и местных условий.

3.1 2. Длину сменных захваток назначают в соответствии с заданным темпом работ, а также с учетом оптимальной скорости потока (200— 300 м/смену), позволяющей максимально использовать средства механизации.

3.1.3. Продолжительность строительного сезона по устройству дорожных одежд с гравийными покрытиями может не ограничиваться летним периодом, а распространяться и на остальную часть года при условии принятия специальных мер по проведению работ в неблагоприятных погодных условиях.

3.1.4. При использовании в качестве ведущей машины автогрейдера для обеспечения фронта работ материал разрешается вывозить на земляное полотно дороги с заделом на одну-две сменные захватки.

3.2. Подготовительные работы

3.2.1. К строительству гравийных покрытий приступают при полной готовности земляного полотна.

Плотность грунта земляного полотна должна соответствовать требованиям СНиПа. При этом коэффициент уплотнения грунта (т. е. отношение требуемой плотности грунта к максимальной при стандартном уплотнении) верхнего слоя насыпи должен быть не менее 0,95.

3.2.2. Окончательное профилирование поверхности земляного полотна (при серповидном профиле) или устройство полукорыта (при полукорытном профиле) выполняют автогрейдерами.

При устройстве полукорыта отвал автогрейдера устанавливают с углом захвата 45°, углом резания 35—40° и углом наклона ножа до 15°. Проверку установки отвала автогрейдера целесообразно производить угломерной линейкой или угломером (рис. 3.1).

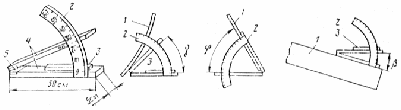

Рис. 3.1. Угломер и его установка при замере углов захвата j ,

резанья g и наклона b :

1  — отвал автогрейдера; 2 — сектор; 3 — уровень; 4  — рейка; 5 ¾ шарнир

3.2.3. Уплотнение дна полукорыта после его окончательного профилирования производят легкими катками с металлическими вальцами или катками на пневматических шинах. В сухую жаркую погоду дно корыта целесообразно полить водой из расчета 1,5—2 л/м² .

После выполнения указанных работ производят приемку земляного полотна и полукорыта с составлением акта освидетельствования скрытых работ.

3.2.4. В процессе строительства гравийных покрытий необходимо обеспечивать своевременное выполнение разбивочных работ, цель которых:

проверка соответствия фактических отметок земляного полотна проектным;

обеспечение в натуре проектного поперечною профиля покрытия.

Разбивочные работы выполняют в соответствии с требованиями действующей Инструкции по разбивочным работам при строительстве, реконструкции, ремонте автомобильных дорог и искусственных сооружений.

3.2.5. После нанесения высотных отметок каждого слоя покрытия на разбивочных колышках, установленных за бровкой земляного полотна, отмечают толщину слоев в рыхлом теле. Для определения толщины слоев в рыхлом теле необходимо учитывать коэффициент запаса на уплотнение материалов, который определяют опытным путем при контрольном уплотнении. Для предварительных расчетов этот коэффициент принимают в пределах 1,25—1,30.

3.3. Производство работ по строительству гравийных покрытий

3.3 1. Строительство гравийных покрытий включает:

вывозку, распределение и планирование гравийного материала;

послойное уплотнение гравийного материала.

Объем подлежащих вывозке материалов определяют с учетом коэффициента запаса на уплотнение в соответствии с п. 3.2.5.

3.3.2. Необходимое качество гравийных покрытий можно обеспечить лишь при условии применения смесей, удовлетворяющих требованиям п. 2.1. Если разрабатываемый гравийный материал в карьере по зерновому составу не отвечает установленным требованиям, то в этот материал следует добавить недостающие фракции из других карьеров. Смесь приготавливают на карьерных грунтосмесительных установках типа ДС-50Б. На этих же машинах производят перемешивание гравийных смесей с обеспыливающими материалами.

3.3.3. Гравийную смесь, удовлетворяющую требованиям п. 2.1, доставляют на дорогу автомобилями-самосвалами грузоподъемностью 4,5—7 т. Приготовление гравийной смеси непосредственно на дороге допускается в виде исключения. При этом производят послойное распределение каждого материала с последующим перемешиванием автогрейдерами, грейдерами, плужными смесителями (рис. 3.2) и другими машинами аналогичного действия.

Рис. 3.2. Плужный смеситель:

1  — передний отвал; 2 — боковой отвал; 3 — передняя балка;

4 — диагональная схватка; 5 — соединительные болты; 6  — задняя

балка; 7 — регулировочный болт; 8 — промежуточная балка

В случае недостатка мелких фракций в вывезенном на дорогу гравийном материале его восполняют местным грунтом (супесчаным или суглинистым в зависимости от рекомендаций лаборатории).

В процессе перемешивания необходимо тщательно следить за качеством смеси, не допуская скопления крупных или мелких частиц

Контроль качества приготовления смеси осуществляет лаборатория

3.3.4. Распределение доставленной из карьера готовой смеси производят самоходными распределителями или автогрейдерами. При использовании самоходных распределителей гравийную смесь из автомобилей-самосвалов выгружают непосредственно в бункер укладчика. Самоходные распределители обеспечивают необходимую ровность, а также предварительное уплотнение слоя толщиной до 20 см.

При применении автогрейдеров готовую гравийную смесь завозят на подготовленное земляное полотно или в полукорыто из расчета требуемой толщины слоя.

Расстояние между штабелями материала выгруженного из автосамосвалов, определяют по формуле

где р ¾ грузоподъемность автомобиля-самосвала, т; g ¾ объемная масса, г/м³ ; Q ¾ потребное количество материала на 1 м, м³ .

Обваловывание штабелей и разравнивание материала автогрейдером производят за 7 ¾ 11 круговых проходов в зависимости от толщины слоя.

Для обеспечения наибольшей производительности автогрейдера при перемещении и разравнивании гравийного материала отвал устанавливают под углом захвата 35 ¾ 45°, резания до 50° и нагона 3 ¾ 4 ° ; окончательное планирование производят при угле захвата 60 ¾ 90 ° , резания до 60 ° и угле наклона в зависимости от проектного поперечного профиля.

3.3.5. Уложенный слой покрытия уплотняют самоходными катками с гладкими вальцами статического и вибрационного действия, а также катками на пневматических шинах. Наиболее целесообразны для уплотнения катки на пневматических шинах. При уплотнении верхнего слоя покрытия в качестве тягачей для прицепных катков следует применять тракторы на пневматических шинах.

3.3.6. Гравийная смесь при уплотнении должна иметь оптимальную влажность.

В сухую и жаркую погоду для доведения смеси до оптимальной влажности и обеспечения лучшей ее уплотняемости за 20 ¾ 30 мин до начала уплотнения поверхность слоя поливают водой из расчета 3 ¾ 6 л/м² . В процессе уплотнения производят повторное увлажнение. Общий расход воды в период уплотнения достигает 6-12 л/м² во II и III и 12 ¾ 24 л/м² в IV и V дорожно-климатических зонах. Для верхнего слоя покрытия с целью создания плотной, прочной и устойчивой коры, а также уменьшения затрат в процессе уплотнения вместо воды следует применять растворы гигроскопических солей или природные рассолы.

3.3.7. Каждый слой покрытия уплотняют вначале самоходными катками с гладкими вальцами массой 5 ¾ 8 т (прикатка), а затем массой 10 т и более (укатка). Максимальная толщина уплотняемого слоя не должна превышать 0,25 м при применении катков с пневматическими шинами и 0,18 м с гладкими вальцами.

3.3.8. Прикатка слоя выполняется проходом катков от краев к середине с перекрытием следа на ¹ /₃ ширины заднего вальца. Скорость движения катка должна быть 1,5 ¾ 2 км/ч. Число проходов катка по одному следу определяется пробной укаткой и колеблется от 3 до 6. Прикатку следует считать законченной, если перед передними вальцами не образуется волна и отсутствует заметная на глаз осадка слоя. При использовании вибрационных катков подкатка производится с выключенным вибрационным вальцом.

После прикатки слоя проверяют его ровность 3-метровой или многоопорной рейкой, а поперечные уклоны — шаблоном с целью установления и исправления дефектных мест на поверхности покрытия или основания.

3.3.9. При укатке слоя число проходов катка (массой 10 т и более) по одному следу также определяют пробной укаткой (оно колеблется от 10 до 25). Начинать уплотнение следует вдоль краев уложенного слоя при скорости движения 3—5 км/ч. При последующих проходах каток смещают к середине с перекрытием предыдущего следа на ¹ /₃ ширины, а его скорость может быть повышена до 12—15 км/ч. Заканчивать уплотнение рекомендуется при пониженных скоростях. Укатка выполняется по челночной схеме.

Внешними признаками окончания укатки является прекращение осадки уплотняемого слоя от прохода катка и прекращение движения волны перед катком. Контроль уплотнения осуществляет лаборатория.

3.3.10. Для уменьшения износа, повышения транспортно-эксплуатационного состояния покрытий и улучшения санитарно-гигиенических условий окружающей среды при строительстве верхний слой гравийных покрытий обрабатывают обеспыливающими материалами в соответствии с положениями п. 4.2 настоящих Указаний.

3.4. Особенности производства работ при отрицательной температуре воздуха

3.4.1. При организации работ в зимнее время особое внимание должно быть уделено подготовительным мероприятиям, проводимым до наступления морозов. К этим мероприятиям относятся:
