ВСН 332-74, часть 8

Рис. П5-2. Футорки.

Таблица П5-2

Футорки по ГОСТ 8960-59

Тип

Резьба, дюйм


d 1

d 2

I

1

3 /4

II

1 1 /2

3 /4

II

1 1 /2

1/

II

2

3 /4

II

2 1 /2

1 1 /2

II

2 1 /2

2

III

3

1 1 /2

II

3

2

II

3

2 1 /2

Приложение 6

Форма 483

Главэлектромонтаж Город (поселок) __________________

Трест__________________ Предприятие (заказчик)__________

Му___ __________________ Объект _________________________

Участок________________ Место установки ________________

Дата “____”___________19__г.

ПРОТОКОЛ №_____

испытания давлением локальных разделительных уплотнений или стальных труб для электропроводок во взрывоопасных зонах

Комиссия в составе:

от монтажной организации ___________________________________

_____________________________________________________________

(должность, фамилия, и. о.)

от заказчика_________________________________________________

_____________________________________________________________

(должность, фамилия, и. о.)

произвела испытания давлением на плотность разделительных уплотнений или участков трубных коммуникаций.

Участок (помещение, от — до)

Испытательное давление, кПа (кгс/см2 )

Продолжительность испытания, мин

Падение давления при испытании, %

Примечание






Представители Представители

монтажной организации заказчика

Приложенце 7

САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ

Таблица П7-1

Сальники трубные по ТУ 36.108-72


Индекс

Условный проход трубы, мм


Размеры, мм

Диаметр проходного отверстия в шайбе, мм


Масса 100 штук, кг



l

D

d



У57/ I

У57/II

У57/ III


20


30


32


16

10

12

16

11,2

10,9

10,6

У58/ I

У58/ II

У58/ III


25


35


38


22

1 6

18

22

15 ,2

14,9

14,3

У6 0 / I

У60/ II

У60/ III

У60/IV


40


43


55


32

20

24

28

32

40,3

39,1

38,7

37,1

Рис. П7-1. Сальники трубные по ТУ 36.108-72.

Таблица П7-2

Сальники ввертные по ТУ 36.108-72

Индекс

Размеры

Диаметр

Масса


D (резьба трубная), дюйм

l, мм

d, мм

проходного отверстия в шайбе, мм

100 шт., кг

У50/ I

У50/II

3 /4

35

12

10

8,9

У51/I У51/II

У51/III


1


38



16

10

12

16

15,5

15,2

14,9

У52/ I

У52/I I

У52/III


1 1 /2


39


22

16

18

22

35,9

35,6

35

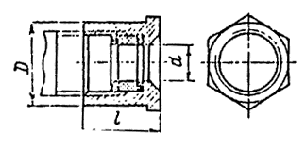

Рис. П7-2. Сальники ввертные по ТУ 36.108-72.

Приложение 8

ВЗРЫВОЗАЩИЩЕННЫЕ ЭЛЕКТРОДВИГАТЕЛИ

Технические данные

Таблица П8-1

Электродвигатели единой серии ВАО 0-9-го габаритов на номинальное напряжение 380/660 В в исполнении до В3Г включительно по ГОСТ 6661-74


Электродвигатель

Номинальная мощность, кВт

Ток статора, А

КПД, %

с os j



380 В

660 В




Частота вращения 3000 об/мин (синхр.)

ВАО-11-2

0,8

1,9

1,1

78,0

0,83

6,0

ВАО-12-2

1,1

2,5

1,5

79,0

0,85

6,0

ВАО-21-2

1,5

3,4

2,0

79,0

0,88

6,0

ВАО-22-2

2,2

4,8

2,8

80,5

0,88

6,0

ВАО-31-2

3,0

6,5

3,7

82,0

0,88

7,0

ВАО-32-2

4,0

8,5

4,9

84,0

0,88

7,0

ВАО-41-2

5,5

11,5

6,5

85,0

0,88

7,0

ВАО-42-2

7,5

15,0

8,5

85,5

0,88

7,0

ВАО-51-2

10

20,0

11,5

87,0

0,88

7,0

ВАО-52-2

13

26,0

15,0

87,5

0,88

7,0

ВАО-62-2

17

33,0

19,0

87,0

0,90

7,0

ВАО-71-2

22

42,0

24,0

87,5

0,90

7,0

ВАО-72-2

30

57,0

33,0

88,5

0,90

7,0

ВАО-81-2

40

77,5

45,0

89,0

0,90

7,0

ВАО-82-2

55

107,5

62,0

90,0

0,90

7,0

ВАО-91-2

75

145,0

83,5

90,0

0,88

6,5

ВАО-92-2

100

190,0

110,0

90,5

0,88

7,0

Частота вращения 1500 об/мин (синхр.)

ВАО-11-4

0,6

1,9

1,1

72,0

0,70

5,0

ВАО-12-4

0,8

2,5

1,4

74,0

0,75

5,0

ВАО-21-4

1,1

2,9

1,7

76,0

0,78

6,0

ВАО-22-4

1,5

3,7

2,1

78,0

0,80

6,0

ВАО-31-4

2,2

5,0

2,9

80,0

0,83

6,0

ВАО-32-4

3,0

7,0

3,9

81,0

0,84

6,0

ВАО-41-4

4,0

8,5

4,9

84,5

0,84

6,0

ВАО-42-4

5,5

11,5

6,5

86,0

0,85

6,0

ВАО-51-4

7,5

15,0

8,5

88,0

0,86

6,5

ВАО-52-4

10

20,0

11,5

88,5

0,86

7,0

ВАО-61-4

13

26,0

15,0

88,0

0,86

7,0

ВАО-62-4

17

33,5

19,5

89,0

0,88

7,0

ВАО-71-4

22

43,0

25,0

89,5

0,88

7,0

ВАО-72-4

30

33,5

90,5

90,0

0,88

7,0

ВАО-81-4

40

77,0

44,5

90,5

0,88

6,5

ВАО-82-4

55

105,0

61,0

91,0

0,88

6,5

ВАО-91-4

75

146,0

84,0

91,5

0,87

6,5

ВАО-92-4

100

195,0

113,0

91,0

0,88

6,5

Частота вращения 1000 об/мин (синхр.)

ВАО-11-6

0,4

1,5

0,8

63,0

0,64

4,5

ВАО-12-6

0,6

2,2

1,3

66,0

0,66

4,5

ВАО-21-6

0,8

2,5

1,5

70,0

0,71

4,5

ВА0-22-6

1,1

3,4

2,0

73,0

0,72

4,5

ВАО-31-6

1,5

4,2

2,5

77,0

0,72

5

ВАО-32-6

2,2

6,0

3,5

77,5

0,74

5

ВАО-41-6

3,0

7,5

4,3

79,0

0,76

6

ВАО-42-6

4,0

9,5

5,5

81,5

0,77

6

ВАО-51-6

5,5

13,0

7,5

84,0

0,79

6

ВАО-52-6

7,5

16,0

9,5

85,5

0,80

6,5

ВАО-61-6

10

21,0

12,0

86,0

0,85

6,5

ВАО-62-6

13

27,0

15,5

86,5

0,86

6,5

ВАО-71-6

17

36,0

20,0

88,5

0,86

7

ВАО-72-6

22

44,0

25,0

89,5

0,88

7

ВАО-81-6

30

49,5

35,0

90,0

0,88

7

ВАО-82-6

40

78,5

45,5

90,5

0,88

7

ВАО-91-6

55

109,0

63,0

90,5

0,83

6,5

ВАО-92-6

75

148,0

85,5

91,0

0,84

6,5

Частота вращения 750 об/мин (синхр.)

ВАО-41-8

2,2

6,0

3,5

76,5

0,70

4,5

ВАО-42-8

3,0

8,5

4,9

78,0

0,70

4,5

ВАО-51-8

4,0

11,0

6,0

82,0

0,70

5,5

ВАО-52-8

5,5

14,0

8,0

83,0

0,70

6,0

ВАО-61-8

7,5

17,5

10,0

83,0

0,76

6,0

ВАО-62-8

10

23,5

13,5

84,5

0,77

6,0

ВАО-71-8

13

30,0

17,0

87,0

0,79

6,0

ВАО-72-8

17

38,0

22,0

88,0

0,80

6,0

ВАО-81-8

22

48,0

28,0

88,5

0,83

6,0

ВАО-82-8

30

65,0

38,0

89,5

0,81

6,0

ВАО-91-8

40

88,0

51,0

89,5

0,76

6,0

ВАО-92-8

55

116,0

67,0

90,0

0,78

6,0

Частота вращения 600 об/мин (синхр.)

ВАО-81-10

17

42,0

24,0

86,0

0,72

5,5

ВАО-82-10

22

52,0

30,0

87,0

0,73

5,5

ВАО-91-10

30

70,0

40,0

87,5

0,73

5,5

ВАО-92-10

40

93,5

54,0

88,0

0,73

5,5

Примечание. Наименование серии расшифровывается следующим образом; В ¾ взрывозащищенный, А — асинхронный, О — обдуваемый. Первая цифра в названии условно обозначает порядковый номер диаметра пакета статора (габарит), вторая цифра — длину пакета статора, третья цифра — число полюсов. Например, ВАО-62-4 — расшифровывается следующим образом: взрывозащищенный асинхронный обдуваемый 6-го габарита, второй величины, четырехполюсный (синхронная частота вращения 1500 об/мин).




Таблица П8-2

Электродвигатели единой серии ВАО мощностью от 132 до 315 кВт на номинальное напряжение 280/660 В в исполнении до В3Т4 включительно по ГОСТ 16311-70


Электродвигатель

Номинальная мощность, кВт


Ток статора, А


КПД, %


cos j



380 В

660 В




Частота вращения 3000 об/мин (синхр.)

ВАО-315 S- 2

132

245,0

140

92,5

0,90

6,5

ВАО-315М-2

160

285,0

160

93,0

0,91

7

ВАО-355М-2

200

365,0

210

93,5

0,90

7

ВАО-355 L -2

250

260

94,0

0,90

7

ВАО-450 S -2

315

¾

325

94,0

0,92

7

Частота вращения 1500 об / мин (синхр.)

ВАО-315S-4

132

245

140

93,5

0,88

6,5

ВАО-315М-4

160

300

170

94,0

0,88

6,5

ВАО-355М-4

200

365

210

94,0

0,88

6,5

ВАО-355 L -4

250

260

94,5

0,89

6,5

ВАО-450 S -4

315

325

94,5

0,89

6,5

Частота вращения 1000 об / мин (синхр.)

ВАО-315 S -6

110

205

120

93,5

0,87

6

ВАО-315М-6

132

250

145

93,5

0,87

6

ВАО-355М-6

160

295

170

94,0

0,87

6

ВАО-355 L -6

200

365

210

94,5

0,88

6

ВАО-450 S -6

250

265

95,0

0,88

6

ВАО-450М-6

315

335

95,3

0,88

6

Частота вращения 750 об / мин (синхр.)

ВАО-315 S -8

75

150

85

92,5

0,83

5,5

ВАО-315 S -8

90

180

105

92,5

0,83

5,5

ВАО-315М-8

110

215

125

93,0

0,83

5,5

ВАО-355М-8

132

250

145

93,5

0,85

5,5

ВАО-355 L -8

160

305

175

94,0

0,85

5,5

ВАО-450 S -8

200

380

220

94,0

0,85

6,0

ВАО-450М-8

250

270

94,5

0,85

6,0

Частота вращения 600 об / мин (синхр.)

ВАО-315 S -10

55

130

75

91,5

0,71

5

ВАО-315М-10

75

165

95

92,5

0,73

5

ВАО-355М-10

90

190

110

93,0

0,76

5

ВАО-355М-10

110

235

135

93,5

0,77

5

ВАО-355 L -10

132

275

160

93,5

0,78

5

ВАО-450 S -10

160

335

195

94,0

0,77

5,5

ВАО-450М-10

200

415

240

94,5

0,78

5,5

Примечание. Наименование серии расшифровывается следующим образом: В ¾ взрывозащищенный, А — асинхронный, О — обдуваемый; цифры после букв обозначают высоту оси вращения, мм; латинские буквы — длину станины ( S ¾ первая длинна М — вторая; L  — третья), цифры после дефиса — число полюсов. Например ВАО-315М-2 расшифровывается следующим образом: взрывозащищенный асинхронный обдуваемый с высотой оси вращения 315 мм, второй длины, с частотой вращения 3000 об/мни.






Таблица П8-3

Электродвигатели серии ВАО 450-630 габаритов на номинальное напряжение 6000 В в исполнении до ВЗТ4 включительно по ГОСТ 16311-70


Электродвигатель

Номинальная мощность, кВт


Ток статора, А


КПД, %


cos j

Частота вращения 3000 об/мин (синхр.)

ВАО-450М-2

200

23,1

93,7

0,86

6,5

ВАО-450 L -2

250

28,7

94,2

0,88

6,5

ВАО-500М-2

315

37,5

94,0

0,89

6,5

ВАО-500 L -2

400

45,0

94,2

0,89

6,5

Частота вращения 1500 об/мин (синхр.)

ВАО-450М-4

200

23,4

93,0

0,87

6,0

ВАО-450 L-4

250

29,3

93,2

0,87

6,0

ВАО-500М-4

315

36,6

94,0

0,87

6,0

ВАО-500 L -4

400

45,4

94,5

0,88

6,0

ВАО-560М-4

500

56,3

94,0

0,90

6,5

ВАО-560 L -4

630

70,0

94,5

0,90

6,5

ВАО-630М-4

800

89,0

95,0

0,90

6,5

ВАО-630 L -4

1000

111,0

95,4

0,90

6,5

Частота вращения 1000 об/мин (синхр.)

ВАО-450 L-6

200

24,0

93,5

0,84

5,5

ВАО-500М-6

250

29,5

94,0

0,87

5,5

ВАО-500 L -6

315

37,4

94,5

0,87

5,5

ВАО-560М-6

400

45,8

94,2

0,88

6,0

ВАО-560 L -6

500

57,0

94,5

0,89

6,0

ВАО-630М-6

630

71,0

94,9

0,89

6,0

ВАО-630 L -6

800

91,0

95,3

0,89

6,0

Частота вращения 750 об/мин (синхр.)

ВАО-500М-8

200

25,2

93,2

0,79

5,5

ВАО-500 L -8

250

31,5

93,7

0,79

5,5

ВАО-560М-8

315

39,6

93,9

0,81

5,5

ВАО-560 L-8

400

50,0

94,3

0,81

5,5

ВАО-630М-8

500

61,0

94,7

0,82

5,5

ВАО-630 L -8

630

74,7

95,0

0,84

5,5

Таблица П8-4

Электродвигатели серии МА36 4 — 7-го габаритов на номинальное напряжение 330/660 В в исполнении до ВЗГ включительно по ТУ 16.513.246-70 (4-й и 5-й габариты) и по СТУ 79-1224-64 (6-й и 7-й габариты)


Электродвигатель

Номинальная мощность, кВт


КПД, %


cos j

Частота вращения 3000 об/мин (синхр.)

МА36-10/2

75

91,5

0,90

6,5

МА36-11/2

100

92,0

0,90

6,5

МА36-50/2

125

92,0

0,90

6,5

МА36-51/2

100

92,5

0,90

6,5

МА36-52/2

100

92,0

0,84

6,0

МА36-60/2

200

92,5

0,90

6,5

МА36-61/2

250

92,5

0,94

6,5

Частота вращения 1500 об/мин (синхр.)

МА36-11/14

75

91,5

0,84

6,5

МА36-42/4

100

92,0

0,85

6,5

МА36-51/4

125

92,0

0,86

6,5

МА36-52/4

160

92,5

0,84

6,5

МА36-61/4

200

92,0

0,88

6,5

МА36-62/4

250

93,0

0,89

6,5

МА36-71/4

315

93,0

0,89

6,5

МА36-72/4

400

93,0

0,89

6,5

Частота вращения 1000 об/мин (синхр.)

МА36-41/6

55

91,0

0,83

6,5

МА36-42/6

75

91,5

0,84

6,5

МА36-51/6

100

91,5

0,85

6,5

МА36-52/6

125

92,0

0,86

6,5

МА36-61/6

160

93,0

0,86

6,5

МА36-62/6

200

93,0

0,86

6,5

МА36-71/6

250

93,5

0,86

6,5

МА36-72/6

315

93,5

0,86

6,5

Частота вращения 750 об/мин (синхр )

МА36-41/8

40

90,5

0,79

6,0

МА36-48/8

55

91,5

0,82

6,0

МА36-51/8

75

91,5

0,83

6,0

МА36-61/8

125

92,5

0,84

6,0

МА36-62/8

160

93,5

0,84

6,0

МА36-71/8

200

93,5

0,85

6,0

МА36-72/8

250

93,5

0,85

6,0

Таблица П8-5

Электродвигатели серии “Украина” на номинальное напряжение 6000 В в исполнении до В3Г включительно по ТУ 16.510.098-69


Электродвигатель


Номинальная мощность, кВт


КПД, %


cos j

Частота вращения 3000 об/мин (синхр.)

Украина-11-1/2”

200

92,5

0,88

6,0

Украина-11-2/2

250

93,0

0,88

6,5

Украина-11-3/2

315

93,5

0,88

6,5

Украина-11-4/2

400

94,0

0,88

6

Украина-12-2/2

500

94,0

0,88

6,5

Украина-12-3/2

630

94,0

0,89

6,5

Украина-12-4/2

800

94,6

0,90

6,5

Частота вращения 500 об/мин (синхр.)

Украина-11-1/4”

200

93,0

0,84

6,0

Украина-11-2/4”

250

93,5

0,84

6,0

Украина-11-3/4”

315

94,4

0,84

6,0

Украина-11-4/4”

400

94,5

0,85

6,0

Украина-12-2/4”

500

94,6

0,86

6,0

Украина-12-3/4”

630

94,7

0,87

6,0

Украина-12-4/4”

800

95,0

0,87

6,5

Украина-12-5/4”

1000

95,2

0,87

6,7

Украина-13-1/4”

1250

95,3

0,87

6,0

Украина-13-2/4”

1600

95,5

0,88

6,0









Приложение 9

МАГНИТНЫЕ ПУСКАТЕЛИ И ПОСТЫ УПРАВЛЕНИЯ

Таблица П9-1

Пускатели серий ПМ-702А и ПМ-701А



Пускатель

Номинальный ток пускателя, А

Мощность двигателя при напряжении 380 В, кВт

Наличие тепловой защиты от перегрузок

Количество блок-контактов н. о.

Количество блок-контактов н. з.

Предельный ток отключения, А

Масса без масла, кг

Масса масла, кг

Условные обозначения взрывозащищенности

Размер трубной резьбы ввода, дюйм

ПМ-712А-25

25

13

Есть

1

2

550

17

2

НМБ

2х1

ПМ-722А-25

25

13

Нет

1

2

550

16

2

НМГ

2х1

ПМ-712А-100

100

55

Есть

1

2

1300

27

3

НМБ

2х11 /2

ПМ-722А-100

100

55

Нет

1

2

1300

26

3

НМГ

2х11 /2

ПМ-711А-250

250

100

Есть

1

2

2300

56

12

НМБ

2х21 /2

ПМ-721А-250

250

100

Нет

1

2

2300

55

12

НМГ

2х21 /2

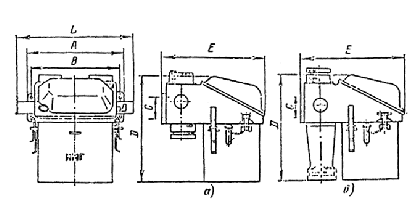

Рис. П9-1. Магнитные пускатели повышенной надежности против взрыва с маслонаполненными элементами.

а — пускатели ПМ 702А-25; б — пускатели ПМ 702А-100 и ПМ 701А-250.

Пускатель

A

B

C

D

E

L

M

ПМ 702А-25

278

215

58

207

282

356

10

ПМ 702А-100

303

250

60

340

318

430

10

ПМ 701А-250

356

290

60

480

330

452

10

Таблица П9-2

Посты управления в исполнении М'ОД на номинальное напряжение до 500 В и номинальный ток 5 А (КУ-700 по ТУ 16.526.039-68; ВК-700 по ТУ 16.526.198-70)


Пост управления

Количество кнопочных элементов


Способ управления

Объем масла, л


Масса, кг

Позиция на рис. П9-2

КУ-700/2

2

Рукоятка

0,5,

3

а

КУ1-700/2

2

Трос

0,5

3,3

КУ-700/3

3

Рукоятка

0,75

4,2

б

ВК-700

2

Рычаг

0,5

3,3

в

КУ-700/2Т

2

Рукоятка

0,5

6,5

а

КУ1-700/2Т

2

Трос

0,5

6,8

КУ-700/3Т

3

Рукоятка

0,75

8,7

б

ВК-700Т

2

Рычаг

0,5

6,8

в

Кроме приведенных в таблице посты управления выпускаются в следующих исполнениях: КУ-703 — с фиксацией кнопки “Стоп”; КУ-701 — с фиксацией кнопок “Ход” и “Стоп”; КУ-701 ¾ утопленные без фиксации; КУ-702 — утопленные с фиксацией кнопок “Стоп” или “Ход” и “Стоп”.

Посты управления утопленного исполнения предназначены для встройки в комплектные пульты управления и располагаются внутри пульта с выводом на его лицевую сторону конца валика.

Рис. П9-2. Маслонаполненные посты управления серии КУ-700 и конечные выключатели ВК-700.

а  — пост КУ-700/2; б — пост КУ-700/3; в ¾ выключатель ВК-700.

Технические данные

постов управления серии КУ-90 в исполнении В3Г по ТУ 16.526.201-70

Номинальный переменный ток при номинальном напряжении 380 В, А .............................. 10

Номинальный постоянный ток при номинальном напряжении 110/220 В, А .................... 10/5

Количество элементов:

КУ-91 ......................................................................................... 1

КУ-92 ......................................................................................... 2

Закрыть

Строительный каталог
