ВСН 332-74, часть 2
6-7. Для прокладки кабелей могут быть использованы полосы монтажные перфорированные шириной 20 ¾ 40 и толщиной 3 ¾ 4 мм (К106, К202), полосы стальные шириной 15 ¾ 30 и толщиной 1,5 ¾ 3 мм, а также лента горячекатаная или холоднокатаная стандартная шириной 20 ¾ 30 и толщиной 1,5 ¾ 3 мм. Для пристрелки строительно-монтажным пистолетом следует использовать полосы толщиной 1,5 ¾ 2 и шириной не менее 18 мм.
6-8. Металлические полосы (лены) следует крепить вплотную к основанию по всей длине кабельной трассы.
Расстояние между точками крепления полос к основанию должно быть не более 1000 мм и от концов и углов поворота — 70 мм (рис. 18).
Рис. 18. Крепление кабелей на металлических полосах и лентах.
1 ¾ полоса; 2 ¾ дюбель-гвоздь; 3 ¾ кабель; 4 ¾ полоса с пряжкой.
6-9. Крепление полос к бетонному основанию следует производить, как правило, дюбелями-гвоздями с помощью строительно-монтажного пистолета.
К кирпичным основаниям рекомендуется закреплять полосы дюбелями-гвоздями путем забивки вручную с использованием оправки ОД-6. В этом случае полосы должны иметь отверстия по диаметру дюбеля. Электросваркой следует крепить полосы к металлическим основаниям и к закладным деталям.
6-10. Пристрелка перфорированных полос типа К106, К202 строительно-монтажным пистолетом не допускается.
6-11. Для крепления кабелей на полосах могут быть применены:
а) полоски К404, К405 с пряжками К407;
б) полоски-пряжки К395 ¾ К398;
в) зубчатые полоски-пряжки У651;
г) поливинилхлоридная перфорированная лента К226 с кнопками К227;
д) полоски шириной до 10 и толщиной 0,3 — 1 мм, из белой жести, оцинкованных или окрашенных стальных листов. Полоски закрепляются либо в замок, либо пряжками К407.
6-12. При прокладке одного — четырех небронированных кабелей непосредственно по строительным основаниям они должны крепиться скобками с одной или двумя лапками К720 — К730, полосками К404 — К405 с пряжками К407, полосками шириной до 105 и толщиной 0,3 — 1 мм.
Скобки К720 — К730 и полоски К404, К405 следует крепить капроновыми дюбелями У656, У658 и У678 с шурупами. Дюбеля и шурупы к ним следует выбирать по табл. 2.
Таблица 2
Дюбеля капроновые
|
Тип дюбеля |
Размеры шурупа, мм |
Наибольшая толщина |
Допустимое усилие выдергивания, кН |
Размеры дюбеля, мм |
||
|
|
|
закрепляемой детали, мм |
в бетоне |
в кирпиче |
длина |
диаметр |
|
У650 |
3,5х30 |
7 |
1,2 |
0,9 9 |
25 |
6 |
|
|
5х40 |
|
|
|
|
|
|
У658 |
5х40 |
10 |
3,3 |
2,6 |
35 |
8 |
|
У678 |
5х60 |
10 |
3,05 |
2,6 |
45 |
8 |
6 -1 3 . Полоски К 404 , К405 и полоски из стали толщиной 0,3 — 1 мм на бетонных и кирпичных основаниях рекомендуется крепить дюбелями-гвоздями ручной забивки.
6-14. При горизонтальной прокладке одиночных кабелей по стенам с креплением их скобками с одной лапкой лапки скобок должны располагаться ниже кабеля.
6-15. При вертикальной прокладке одиночных кабелей допускается крепление их скобками с одной лапкой с любой стороны кабеля.
6-16. Два — четыре кабеля могут также крепиться на пластмассовых закрепах У630 зубчатыми полосками-пряжками (рис. 19) или монтажной перфорированной лентой К266 с кнопками К227 (рис. 20). Затягивание зубчатых полосок-пряжек и обрезку концов следует выполнять специальными клещами (рис. 18).

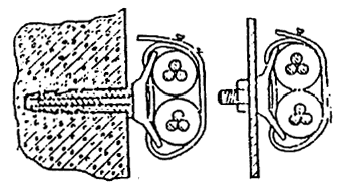

Рис. 19. Крепление кабелей полосками-пряжками У651 на закрепах У630.

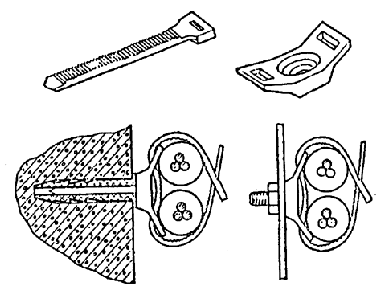

Рис. 20. Крепление кабелей лентой К226 с кнопками К227 на закрепах У630.
6-17. Закрепы У630 на бетонных и кирпичных основаниях следует крепить дюбелями-гвоздями ручной забивки, капроновыми дюбелями У656, У658, У678 с шурупами.
6-18. Закрепы У630 и скобы К720 — К730 допускается крепить по металлическим основаниям винтами.
6-19. Расстояние между точками крепления кабелей на прямых горизонтальных и вертикальных участках не должно быть более 500 мм (рис. 18).
В местах поворота трассы кабели должны крепиться дополнительно. Расстояние от начала изгиба кабеля до ближайшей точки крепления должно быть равно 10 — 15 мм. При вводе в ответвительную коробку кабель закрепляют на расстоянии не более 100 мм от ее края.
6-20. Внутренний радиус изгиба небронированных кабелей должен быть не менее шести наружных диаметров кабелей.
6-21. Свинцовая оболочка кабелей под металлическими скобами или полосками должна быть защищена эластичными изолирующими прокладками (например, поливинилхлоридным пластикатом, электрокартоном и т. п.). Прокладки должны выступать из-под скобок или полосок на 1,5 — 2 мм с обеих сторон. Крепление кабелей с оболочкой из поливинилхлоридного пластиката или из резины на основе полихлоропренового каучука выполняется без прокладок под скобками.
6-22. Прокладка небронированных кабелей осветительных сетей может выполняться на перфорированных лотках К60У и К61У. Лотки должны иметь покрытие, стойкое к воздействию окружающей среды.
6-23. Перфорированные лотки выпускаются секциями длиной 2 м и имеют соединительные угольники, посредством которых они соединяются между собой и крепятся к основанию винтами с гайками М8.
6-24. Монтаж осветительных сетей небронированными кабелями на лотках выполняют в две стадии:
а) в мастерских электромонтажных заготовок (МЭЗ) на основании ИПР и по произведенным натурным замерам лотки собирают в комплектные узлы и комплектные линии, которые затем разбирают на транспортабельные участки.
Выбор комплектных линий в зависимости от условия прокладки кабелей следует производить по действующему типовому проекту.
Предварительно заготовленные кабели и ответвительные коробки закрепляют на лотках, при этом длина кабеля должна быть достаточной для прокладки между двумя ответвительными коробками с учетом ввода в коробку и запаса на два ¾ три пересоединения. Рекомендуется при заготовке комплектных линий по возможности вводить концы кабелей в ответвительные коробки;
б) в монтажной зоне выполняют монтаж собранных узлов, подвесов со светильниками и коробками; соединение и ответвление жил кабелей и проводов в коробках согласно схеме, а также окончательное закрепление кабелей к лоткам. Наружные размеры кабелей на напряжение 660 В, удовлетворяющие их вводу в отверстия рожков коробок, приведены в табл. 3.
Таблица 3
Наружные размеры кабелей на напряжение 660 В для ввода в коробку У409
|
Эскизы |
Сечение |
Кабели |
||||||
|
сечения кабеля, |
жил кабеля, |
ВРГ АВРГ1 |
СРГ АСРГ1 |
ВВГ АВВГ1 |
НРГ АНРГ1 |
|||
|
мм |
мм |
а |
d |
а |
d |
а |
d |
d |
|
|
2х1,5 |
10,8 |
7,4 |
8,7 |
5,3 |
10,4 |
7,0 |
¾ |
|
|
2х2,5 |
11,6 |
7,8 |
9,5 |
5,7 |
11,2 |
7,4 |
¾ |
|
|
2х4 |
12,4 |
8,2 |
10,3 |
6,1 |
12,0 |
8,8 |
¾ |
|
|
2х6 |
13,4 |
8,7 |
11,3 |
6,6 |
13 |
8,3 |
— |
|
|
2х1,5 |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
10,8 |
|
|
2х2,5 |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
11,6 |
|
|
2х4 |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
12,4 |
|
|
2х6 |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
13,4 |
|
|
3х1,5 |
¾ |
11,3 |
¾ |
9,8 |
¾ |
11,7 |
11,3 |
|
|
3х2,5 |
¾ |
12,2 |
¾ |
10,7 |
¾ |
12,6 |
12,3 |
|
|
3х4 |
¾ |
13,1 |
¾ |
11,6 |
¾ |
13,4 |
13,1 |
|
|
3х6 |
¾ |
14,1 |
¾ |
12,6 |
¾ |
14,5 |
14,1 |
|
|
4х1,5 |
¾ |
12,1 |
¾ |
10,5 |
¾ |
12,6 |
12,1 |
|
|
3х2,5+1х1,5 |
¾ |
13,2 |
¾ |
11,7 |
¾ |
13,6 |
13,2 |
|
|
3х4+1х2,5 |
¾ |
14,1 |
¾ |
12,6 |
¾ |
14,5 |
14,1 |
|
|
3х6+1х4 |
¾ |
15,3 |
¾ |
13,8 |
¾ |
15,7 |
15,3 |
1 Минимальное сечение кабелей с алюминиевыми жилами 2,5 мм2 .
6-25. Лотки К60У, К61У следует крепить к кирпичным и бетонным основаниям дюбелями с распорной гайкой К436 или капроновыми дюбелями У658 с шурупами через отверстия в соединительных угольниках.
6-26. Лотки К60У, К61У, прокладываемые, по металлическим основаниям, должны закрепляться по краям секций.
Допускается крепление лотков на металлических основаниях винтами.
6-27. Лотки, прокладываемые под перекрытиями, имеющими выступающие балки, должны быть жестко закреплены на балках, а также к перекрытиям в местах соединения секций, если расстояния пролетов между балками превышают 2 м.
6-28 Кабели на лотках можно крепить лентой К226 с кнопками К227 или металлическими полосками шириной 8 ¾ 9 мм.
6-29. Допускается совместная прокладка кабелей сети освещения с силовыми сетями на лотках К420, К422.
6-30. Проходы кабелей сквозь стены следует выполнять в соответствии с указаниями разд. 5.
Тросовые проводки
6-31. Во взрывоопасных зонах классов В- I а, В- I б, В- I г и В- II а для осветительных сетей допускается применять тросовые проводки.
6-32. В качестве несущих тросов для монтажа осветительных сетей открыто прокладываемых кабелей должны примениться: проволока стальная низкоуглеродистая общего назначения по ГОСТ 3282-74, катанка по ГОСТ 14085-68 диаметром не менее 6 мм, проволока стальная для ВЛ диаметром не менее 6,8 мм по ГОСТ 5800-51 или трос, оцинкованный ЛК-0 диаметром не менее 5,2 мм по ГОСТ 3062-69 (табл. 4).
Таблица 4
Выбор несущих тросов или проволоки
|
Материал |
Диаметр, мм |
Площадь сечения, мм2 |
Предел прочности, кН/мм2 |
Допустимая нагрузка, кН |
Допустимая нагрузка с коэффициентом запаса З, кН |
Максимально допустимое усилие натяжения, кН |
|
Проволока стальная |
6,0 |
28,27 |
Не |
11,3 |
3,8 |
2,6 |
|
низкоуглеродистая |
7,0 |
34,48 |
менее |
15,4 |
5,1 |
3,6 |
|
общего назначения по ГОСТ 3282-74 |
8,0 |
50,27 |
0,40 |
20,1 |
6,7 |
4,7 |
|
Катанка по ГОСТ |
6,0 |
28,27 |
Не |
11,3 |
3,8 |
2,9 |
|
14085-68 (сортамент |
6,3 |
31,17 |
менее |
12,5 |
4,2 |
2,9 |
|
2590-71) |
7,0 |
34,48 |
0,40 |
15,4 |
5,1 |
3,6 |
|
|
8,0 |
50,27 |
|
20,1 |
6,7 |
4,7 |
|
Проволока стальная |
6,8 |
24,60 |
Не |
15,0 |
5,3 |
3,7 |
|
для ВЛ по ГОСТ 5800-51 |
7,5 |
34,40 |
менее 0,65 |
22,4 |
7,5 |
5,2 |
|
Трос ЛК-0 по ГОСТ |
5,2 |
16,16 |
Не |
20,8 |
6,9 |
4,8 |
|
3062-69 |
5,5 |
18,10 |
менее |
23,3 |
7,8 |
5,4 |
|
|
6,1 |
22,31 |
1,40 |
28,7 |
9,6 |
6,7 |
|
|
6,7 |
26,96 |
|
34,7 |
1,2 |
8,1 |
|
|
7,3 |
32,05 |
|
41,3 |
1,4 |
9,6 |
Проволока стальная низкоуглеродистая, катанка и проволока стальная для ВЛ, предварительно очищенные до блеска, должны иметь стойкое к окружающей среде лакокрасочное покрытие или горячее покрытие из поливинилхлорида.
Если оцинкованный трос нестоек к окружающей среде, то он также должен иметь лакокрасочное покрытие, стойкое к окружающей среде.
6-33. Концевые крепления тросов к строительным конструкциям должны осуществляться с помощью тросовых анкеров и натяжных муфт.
Закрепление троса к анкеру или натяжному устройству должно выполняться с помощью тросового зажима и стальной обоймы-коуша (рис. 21).

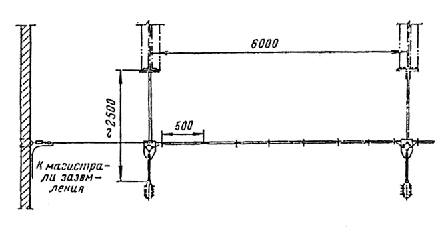

Рис. 21. Пример анкерного крепления троса (проволоки) и соединение его на промежуточной опоре.
1, 5 — анкер тросовый К300; 2 — муфта натяжная К679; 3 — коуш; 4, 6 ¾ зажим тросовый К229; 7 — конец троса (присоединить к магистрали заземления);8 — канат (трос) по ГОСТ 3062-69; 9 — место соединения тросов
6-34. Трос предназначен только для крепления на нем самих кабелей, и никакой нагрузки от светильников или осветительных коробок он нести не должен, так как последние должны жестко закрепляться на строительных элементах здания.
6-35. Натягивание несущих тросов (проволоки) между промежуточными креплениями до 6 м должно производиться до получения стрелы провеса не более 100 мм. Для пролетов длиной более 6 м стрела провеса может быть увеличена пропорционально длине пролета, но не более 300 мм.
6-36. Несущий трос, катанку или стальную проволоку для протяженных помещений (более 50 м) следует выполнять составными отдельными участками. При этом каждый участок троса (проволоки) должен иметь самостоятельные анкерные и натяжные устройства, которые крепят на промежуточных балках, фермах или колоннах стяжными болтами или хомутами. При этом свободный конек первого троса (проволоки) должен быть соединен с началом второго сваркой (рис. 21). Место сварки должно быть окрашено. Для оцинкованного троса допускается механическое соединение. Сращивание тросов в пролетах между промежуточными и концевыми креплениями не допускается.
6-37. Несущий трос или стальная проволока должны иметь промежуточные поддерживающие опоры у каждого светильника и жестко закрепляться к конструкции, на которой крепится ответвительная коробка (рис. 22). В пролетах, где отсутствуют светильники, дополнительные поддерживающие крепления не обязательны, если при этом величина стрелы провеса не превышает указанную в п. 6-35.

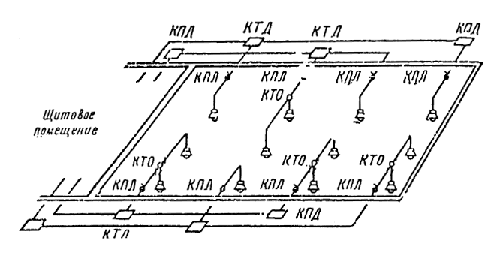

Рис. 22. Пример подвода питания к светильникам при тросовой прокладке кабелей ниже нижнего пояса ферм.
6-38. Кабели к несущим тросам должны закрепляться полосками из поливинилхлоридного и другого пластиката или металлическими.
Кабели в свинцовой оболочке в месте их крепления к тросу должны иметь изолирующую эластичную прокладку (лакоткань, поливинилхлоридную ленту и др.).
6-39. Расстояние между точками крепления кабеля к тросу не должно превышать 500 мм.
6-40. Кабели, закрепляемые на тросах, в местах перехода их на стены и другие конструкции зданий не должны иметь механических напряжений.
6-41. Использование несущих тросов или металлических оболочек кабелей в качестве заземляющих проводников не допускается.
6-42. По окончании монтажа тросовой электропроводки кроме проверок и испытаний, предусмотренных действующими ПУЭ и СНиП для обычных проводок осветительных сетей, необходимо проверить стрелу провеса несущего троса, величина которой должна соответствовать данным проекта.
Монтаж ответвительных коробок
6-43. Соединения и ответвления жил кабелей диаметром до 16 мм и двухжильных плоских кабелей сечением до 2х6 мм2 следует выполнять в пластмассовых коробках У409 со степенью защиты 1Р65 по ГОСТ 14254-69, выпускаемых по техническим условиям ТУ 36.1859-75. Завод-изготовитель на каждые 20 коробок независимо от величины поставляемой партии прилагает протокол их испытания по степени защиты.
6-44. Коробка У409 (приложение 4) состоит из корпуса и крышки с резиновой прокладкой, которые соединяются на резьбе. В корпусе коробки имеются четыре сальниковых рожка с внутренней резьбой, в которые ввернуты гайки. Каждая коробка снабжается тремя резиновыми уплотнительными кольцами с одним отверстием для уплотнения кабеля и одним кольцом с тремя отверстиями для уплотнения проводов зарядки светильников.
Для крепления коробки к основаниям на ее корпусе имеются два прилива с овальными отверстиями. Расстояние между центрами крепления коробки 119 мм.
6-45. Крепление коробок на строительных основаниях должно производиться на скобах, изготавливаемых из монтажных полос К202 по действующему типовому проекту, на монтажных профилях К101 с использованием закладных гаек К605, К608 или непосредственно к основанию капроновыми дюбелями У658. На металлических основаниях рекомендуется крепить коробки винтами.
6-46 При прокладке кабелей на лотках для установки ответвительной коробки У409 используется перфорированный лоток шириной 100 и длиной 280 мм (рис. 23), который затем крепится к лотку в месте установки коробки двумя винтами с гайками М6 и шайбами.

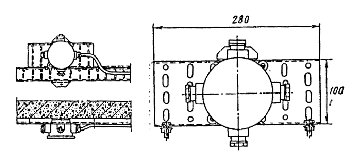

Рис. 23. Узел установки и крепления ответвительной коробки У409 при прокладке кабеля на лотках.
6-47. Для ввода небронированных кабелей в коробку У409 (рис. 24) и выполнения соединений и ответвлений в ней необходимо:
а) вывернуть из сальникового рожка коробки гайку 4, вынуть стальные шайбы и резиновое уплотнительное кольцо 3;
б) выбить или высверлить перепонку, закрывающую вводное отверстие в коробку;
в) отмерить 180 ¾ 185 мм кабеля от края сальникового рожка коробки У409 и отрезать излишек;
г) снять с конца кабеля оболочку на таком расстоянии, чтобы оболочка входила в коробку на 3 — 5 мм;
д) надеть на оболочку кабеля гайку, стальную шайбу, резиновое уплотнительное кольцо и вторую стальную шайбу. Ввести кабель в коробку и, ввертывая гайку в сальниковый рожок коробки до отказа, уплотнить кабель. Закрепить кабель у ввода в коробку;
е) снять изоляцию с концов жил кабелей. Длина участка, на котором следует снимать изоляцию, принимается в зависимости от способа соединения или ответвления.
В случае если перепонка в неиспользованных рожках коробки У409 повреждена, следует закрыть отверстия в рожках стальной заглушкой толщиной 1 — 2 мм, подкладываемой под резиновое уплотнительное кольцо, и уплотнить ее, ввертывая сальниковую гайку до отказа.

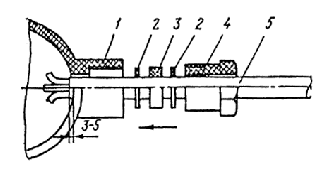

Рис. 24. Ввод небронированных кабелей в коробку У409.
1 — сальниковый рожок; 2 — металлическая шайба; З — резиновое уплотнительное кольцо;
4 — гайка; 5 —кабель.
6-48. Соединения и
ответвления жил кабелей следует выполнять опрессовкой, сваркой или
пайкой по действующей инструкции
с учетом требований разд. 4 настоящей Инструкции.
6-49. Изолировать места соединений жил кабелей и проводов тремя ¾ четырьмя слоями липкой поливинилхлоридной ленты толщиной 0.2 мм с 50 %-ным перекрытием предыдущего витка и с заходом на изоляцию жил.
7. МОНТАЖ ТРУБОПРОВОДОВ ДЛЯ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ
Трубы и соединительные части к ним
7-1. Во взрывоопасных зонах для монтажа трубопроводов электрических сетей следует применять только обыкновенные или легкие (с условным проходом от 20 до 50 мм) стальные водогазопроводные трубы по ГОСТ 3262-62 со снятым внутренним гратом и по ГОСТ 5.1124-71 и соединительные части к ним (коробки, муфты, футорки, ниппели и т. п.). Сортамент водогазопроводных туб по ГОСТ 3262-62, рекомендуемых для применения во взрывоопасных зонах, приведен в приложении 3.
7-2. Тонкостенные, а также некондиционные водогазопроводные трубы во взрывоопасных зонах применять не допускается.
7-3. Черные трубы должны быть очищены от ржавчины и окрашены.
7-4. Трубы для открытой прокладки должны быть окрашены внутри и снаружи.
При скрытой прокладке трубы следует окрашивать только внутри.
7-5. Окраска открыто прокладываемых электротехнических трубопроводов должна отличаться от окраски технологических трубопроводов.
7-6. Трубы для открытой прокладки в помещениях с химически активной средой должны иметь снаружи и внутри антикоррозионное покрытие, предусмотренное проектом.
7-7. В трубопроводах электрических сетей для протягивания проводов и кабелей, их соединений и ответвлений должны применяться чугунные коробки (фитинги)1 с уровнем взрывозащиты В4Т5 или серии Ф.
____________
1 В дальнейшем коробки.
7-8. Коробки в зависимости от их назначения разделяются на:
а) протяжные — для создания нормальных условий протягивания проводов (в трубопроводах большой длины или сложной конфигурации) и соединения проводов;
б) ответвительные — для соединения и ответвления проводников от магистральных и распределительных линий;
в) разделительные — для устройства разделительных уплотнений трубопроводов.
Соединение прополов в разделительных коробках не допускается.
7-9. Должны применяться коробки следующих типов: КПП ¾ для протягивания и соединения проводов; КТО — для выполнения одного ответвления; ККО — для выполнения двух ответвлении; КПД — для протягивания и соединения проводов с изменением направления трубы под прямым углом; КТД — для протягивания и соединения проводов с ответвлением трубы под прямым углом при проходе сквозь стену; КПЛ — проходная разделительная для локальных испытаний; КПР — проходная разделительная для выполнения разделительных уплотнений трубопроводов.
7-10. При условном проходе труб более 50 мм взамен коробок допускается применять стандартные соединительные части (тройники и кресты).
7-11. Допустимые виды исполнения коробок для соединения и протягивания проводов и кабелей по классам взрывоопасных зон, а также типы и размеры чугунных коробок с уровнем взрывозащиты В4Т5 приведены в приложении 4.
Соединение труб между собой и присоединение их к электрооборудованию
7-12. Соединение труб между собой, с патрубками коробок и светильниками, а также с аппаратурой и вводными устройствами электродвигателей должно выполняться только на трубной цилиндрической резьбе, профиль и размеры которой должны соответствовать требованиям ГОСТ 6357-73.
Во всех соединениях на каждой трубе должно быть не менее пяти полных неповрежденных ниток резьбы.
Применять для соединения сварку не допускается.
7-13. Нарезка резьбы на трубах должна быть не ниже класса точности “В” и проверяться калибрами — кольцами проходными “ПР” и непроходными “НЕ” выборочно через каждые 40—50 нарезок.
7-14. Внутренняя резьба в патрубках, муфтах и т. п. должна проверяться калибрами-пробками ПР и НЕ по ГОСТ 2533-54*.
7-15. Калибр-кольцо со знаком ПР (не имеет знака класса точности) должен свободно навертываться на всю длину резьбы, калибр-кольцо со знаком НЕ класса точности “В” должен навертываться на резьбу на одну ¾ две нитки.
При нарезке внутренней резьбы для соединения с трубами резьба проверяется аналогично вышеуказанному, но ввертыванием калибров-пробок ПР и НЕ во внутреннюю резьбу.
7-16. Для соединения труб между собой, как правило, должны применяться соединительные стальные прямые муфты по ГОСТ 8966-59. Допускается как исключение применять чугунные муфты по ГОСТ 8954-59. Контргайки должны применяться по ГОСТ 8968-59.
7-17. Соединения труб (рис. 25) должны выполняться при неразъемных соединениях навертыванием муфты на конец одной трубы с короткой резьбой до упора и ввертыванием в муфту второй трубы до упора, имеющей конец также с короткой резьбой; при разъемных соединениях на конце одной трубы должна быть короткая резьба, а на конце второй — длинная; сначала контргайка, а затем муфта навертываются на конец с длинной резьбой; после стыковки труб муфта навертывается на конец с короткой резьбой до конца резьбы, а контргайка — вплотную к муфте.
Применять установочные заземляющие гайки ( изделия заводов Главэлектромонтажа, индекс К481 ¾ К486) в качестве контргаек не допускается.

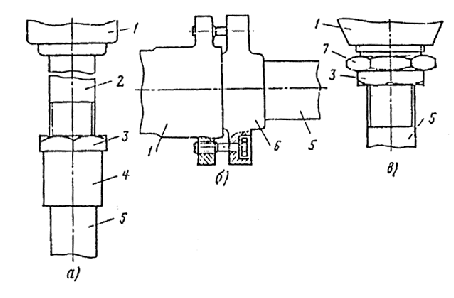

Рис. 25. Выполнение соединений труб.
а ¾ неразъемное соединение; б ¾ разъемное соединение; 1, 2 ¾ короткая резьба; 3 ¾ муфта;
4 ¾ длинная резьба; 5 ¾ контргайка по ГОСТ 8968-59.
7-18. Длина нарезки резьбы на трубах для соединения длинной и короткой резьбой приведена в табл. 5.
Таблица 5
Длина резьбы на концах труб
|
Условный проход |
Длина резьбы, мм |
||
|
мм |
дюйм1 |
длинная по ГОСТ 8969-59 |
короткая (длинная) по ГОСТ 3262-62 |
|
20 |
3 /4 |
54 |
16 |
|
25 |
1 |
62 |
18 |
|
40 |
1 1 /2 |
75 |
22 |
|
50 |
2 |
86 |
24 |
|
70 |
2 1 /2 |
98 |
27 |
|
80 |
3 |
166 |
30 |
_________
1 В ГОСТ 3262-62 отсутствует
7-19. Соединение труб различных диаметров между собой или соединение труб с вводными устройствами аппаратов электродвигателей, имеющих диаметр вводного отверстия, отличный от диаметра вводимой трубы, необходимо выполнять футорками по ГОСТ 8960-59 (приложение 5).
7-20. Присоединения трубопроводов к аппаратам и электрическим машинам должны быть разъемными, что позволяло бы произносить замену аппаратов и машин без демонтажа труб.
7-21. Разъемы присоединенных трубопроводов могут быть выполнены:
а) с применением стандартного сгона (патрубка определенной длины, имеющего с одного конца длинную резьбу, а с другого — короткую), ввернутого на короткой резьбе во вводное устройство электрооборудования и соединенного с трубопроводом муфтой и контргайкой (рис. 26, а). Длина стандартных сгонов патрубков) по ГОСТ 8969-59 приведена ниже:
Условный проход
труб, мм 20 25 40 50 70 80
Длина сгона, мм 110 120 140 150 170 180
б) отсоединением нажимной муфты от корпуса вводного устройства электрооборудования, если это предусмотрено конструкцией вводного устройства (рис. 26, б);
в) свертыванием уплотнительных резьбовых сальниковых гаек , вводного устройства, уплотняющих место ввода проводов или кабеля, на длинную резьбу трубопровода (рис. 26, в).
Рис. 26. Варианты разъемных присоединений трубопроводов к электрооборудованию.
а ¾ с применением стандартного сгона; б ¾ отсоединением нажимной муфты;
в — свертыванием резьбовых сальниковых втулок; 1 — вводное устройство; 2 — стандартный сгон; 3 — контргайка; 4 — муфта; 5 — трубопровод; 6 — нажимная муфта; 7 — уплотнительная резьбовая сальниковая гайка.
7-22. Все резьбовые соединения труб и их присоединения к электрооборудованию должны выполняться с подмоткой на резьбу пенькового волокна, пропитанного в разведенном на олифе сурике (железном или свинцовом), или ленты ФУМ (фторлонового уплотнительного материала) из фторлона марки 4Д шириной 10 ¾ 15 и толщиной 0,08 — 0,12 мм по ТУ 6.05.1388-70, которую поставляют в буксах массой 500 — 600 г. При этом на очищенную обтирочными концами или ветошью от загрязнения короткую резьбу, начиная от конца трубы, наматывают по ходу резьбы на всю длину два-три слоя ленты ФУМ для труб с условным проходом 20 мм и три-четыре слоя — для труб с условным проходом 25 мм и более. Ленту следует плотно прижимать (не растягивая) к поверхности резьбы. Расход ленты на одно соединение не более 1 — 2 г.
Выполнение резьбового соединения с применением ленты ФУМ следует осуществлять равномерно, без возвратных движений.
При выполнении разъемных соединений между муфтой и контргайкой наматывают жгут, изготовленный из трех слоев ленты ФУМ. Применение поливинилхлоридной ленты и других изоляционных лент запрещается.
Прокладка и крепление трубопроводов
7-23. Прокладка трубопроводов должна осуществляться в соответствии с указаниями проекта. В случае вынужденных отступлений от проекта длину открыто прокладываемых трубопроводов во взрывоопасных зонах следует по возможности сократить за счет рационального выбора трасс трубопровода.
Изменение трасс должно быть согласовано с проектной организацией или заказчиком.
7-24. Прокладка транзитных трубопроводов через взрывоопасные зоны запрещается.
7-25. Трубопроводы грунтовых осветительных сетей в зоне класса В- I должны прокладываться по наружным сторонам стен и входить в помещения для присоединения к светильникам.
Пример разводки трубопроводов сети освещения в зоне класса В I приведен на рис. 27, а в зонах классов В- I а и В- II ¾ на рис. 28.
Рис. 27. Вариант выполнения разводки трубопроводов осветительной сети в помещении класса В- I .
Рис. 28. Вариант выполнения разводки трубопроводов осветительной сети в помещениях классов В- I а и В- II .
7-26. Открыто прокладываемые электротехнические трубопроводы в зонах классов В- I и В- I а при совместной прокладке с технологическими трубопроводами, несущими легковоспламеняющиеся продукты, рекомендуется располагать:
а) ниже технологических трубопроводов, несущих горючие пары и газы с отношением их плотности к плотности воздуха менее 0,8;
б) выше технологических трубопроводов. несущих горючие пары и газы с отношением их плотности к плотности воздуха более 0,8.
7-27. Открыто прокладываемые электротехнические трубопроводы в зонах классов В- II и В- II а следует выполнять так, чтобы скопление взрывоопасной пыли на трубах и конструкциях было наименьшим и ее удаление с них не было затруднено. Для этого следует:
