Рис. 19. Автовокзальные комплексы

в) комбинированные решения с различными сочетаниями приведенных выше схем.

Размеры и конфигурация перронов аэровокзалов принимаются в зависимости от класса аэропорта, количества мест стоянок самолетов, а также типов и количества одновременно обслуживаемых самолетов. Размеры и конфигурация перрона аэровокзала должны обеспечивать размещение расчетного количества самолетов на постах-стоянках и их безопасное маневрирование, проезд и размещение специального технологического транспорта и средств перронной механизации (автозаправщиков, багажных, контейнерных тележек, автомобилей с почтой, грузами, бортовым питанием и пр.), размещение другого передвижного и стационарного оборудования, предназначенного для технического обслуживания самолетов, возможность механизированной очистки от снега и наледи [21 ] .

Перроны крупных, больших и средних аэровокзалов следует устраивать преимущественно с многорядной расстановкой самолетов. В соответствии с характером организации движения основных потоков пассажиров и багажа следует принимать приведенные решения перронов аэровокзалов:

одноярусные, когда пассажиры и сданный (или не полученный ими) багаж движутся в аэровокзале и на перроне в одном уровне, по первому этажу; все пассажирские и багажные помещения допускается размещать на одном этаже (иногда на двух-трех этажах);

двухъярусные, когда движение в аэровокзале и на перроне организовано в разных уровнях.

Допускается использовать следующие принципиальные решения, когда пассажиры:

после сдачи багажа следуют по второму ярусу, а багаж перевозится по первому, причем пассажиры отправления поднимаются на второй этаж, пассажиры прибытия спускаются со второго на первый;

выходят на посадку по тоннелям, а багаж вывозится в уровне перрона.

3.20. Городские аэровокзалы целесообразно создавать в крупнейших и крупных городах для обеспечения удобных взаимосвязей с аэропортами, расположенными на удалении более 10 —15 км от проектной границы городской застройки. Количество городских аэровокзалов в городе следует определять исходя из технологических условий их эксплуатации, с учетом конкретных градостроительной и природной ситуаций. Размеры и конфигурация перронов городских аэровокзалов, а также центральных городских агентств Аэрофлота и других организаций зависят от их расчетной пропускной способности, расположения и характера объекта, видов городского транспорта, используемых для связи с аэропортами, (рис. 20)

Общий объем здания комплекса около 200 000 м³ , в том числе административный корпус и гостиница по 30 000 м³ . Расчетная пропускная способность аэровокзала 3000 чел/ч

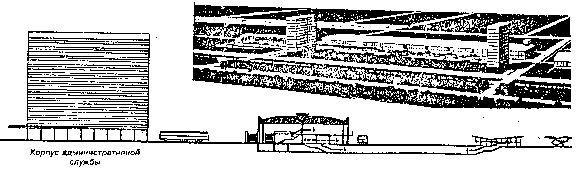

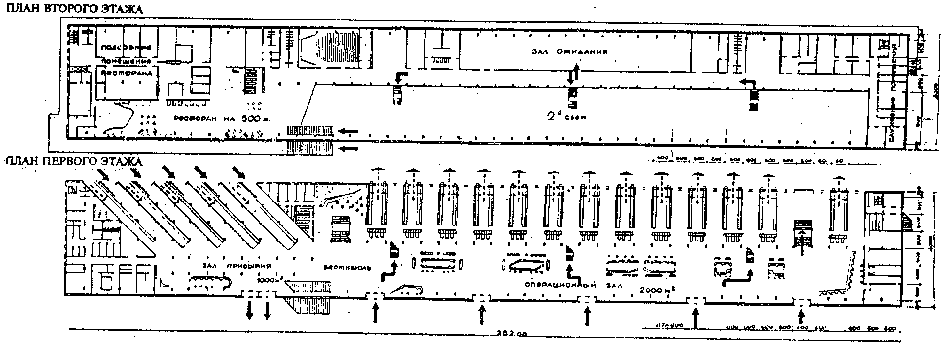

Рис. 20. Московский городской аэровокзал

4. РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ И ВМЕСТИМОСТИ ВОКЗАЛА

4.1. Расчетная вместимость вокзала равна числу единовременно находящихся в нем пассажиров и посетителей (встречающих и провожающих людей, наводящих справки, приобретающих билеты и др.) и устанавливается отдельно для пассажиров дальнего и местного сообщения и отдельно для пассажиров пригородного сообщения.

Расчетная вместимость вокзала N для пассажиров дальних и местных сообщений определяется по формуле

где С — среднесуточный поток отправления пассажиров дальнего и местного сообщения за год;

K₁ — коэффициент неравномерности, учитывающий отношение среднесуточного потока отправления пассажиров за пиковый период к среднесуточному потоку отправления за год (на расчетный год эксплуатации). Понятие пикового периода следует дифференцировать применительно к условиям работы различных видов транспорта. К₁  — принимают: для малых вокзалов — 1,1 —1,25; для средних вокзалов —1,2 — 1,3; для больших вокзалов — 1,2— 1,35; для крупных вокзалов — 1,2 — 1,4. Максимальное значение коэффициента К принимают при неравномерном потоке пассажиров и малой частоте движения поездов; при регулярном (в течение суток) движении поездов и равномерном потоке пассажиров принимаются минимальные значения;

К ₂ — коэффициент, учитывающий наличие прибывших пассажиров и посетителей. К ₂ для пассажиров дальнего и местного сообщения следует принимать от 1,1 до 1,3; для пригородных пассажиров — 1;

Н — норма расчетной вместимости вокзала, % среднесуточного потока пассажиров отправления (приводится для вокзалов различного назначения в табл. 6, 7, 12).

1. Для железнодорожных вокзалов норму расчетной вместимости следует принимать по табл. 6

Таблица 6

Более высокую норму расчетной вместимости железнодорожного вокзала следует принимать при неравномерном распределении потока пассажиров в течение суток, при отправлении поездов в ночное время, отсутствии предварительной продажи билетов или при значительной удаленности вокзала от населенного пункта.

4.1.2. применительно к речным вокзалам в формуле (4) следует принимать следующие показатели:

С — среднесуточный поток отправления пассажиров дальнего (транзитного) и местного речного сообщения за весь период навигации на 10-й год эксплуатации;

К₁  — коэффициент сезонной неравномерности отправления пассажиров дальнего (транзитного) и местного речного сообщения, который определяется по формуле

k₁ = K_M K_СУТ , (5)

где K_M — коэффициент месячной неравномерности за летний период (июнь — август);

К_СУТ  — коэффициент суточной неравномерности в месяц максимального пассажиропотока, равный

отношению среднего количества отправляемых пассажиров за 5—10 сут наибольшего пассажиропотока к

среднесуточному отправлению за данный месяц.

Норму расчетной вместимости речного вокзала Н в формуле (4), % среднесуточного потока

пассажиров отправления дальнего (транзитного) и местного сообщений С следует принимать по табл. 7.

Таблица 7

3. Для пассажиров пригородного сообщения в речных вокзалах, как правило, должны быть предусмотрены отдельные пассажирские помещения. Расчетная вместимость этих помещений определяется по среднесуточному отправлению в летний период пригородных пассажиров, осуществляющих целевые поездки. Величина среднесуточного потока отправления пассажиров пригородного сообщения, для которых необходимо строительство пассажирских помещений, должна быть установлена на основе технико-экономических изысканий применительно к каждому порту.

4. Расчетные нормы площадей помещений для пассажиров внутригородских линий речного флота, располагаемых в общих помещениях речных вокзалов, следует принимать по табл. 8.

Таблица 8

Для пассажиров внутригородского и пригородного сообщения, осуществляющих поездки с целью прогулок, экскурсий и отдыха, вместимость пассажирских помещений не рассчитывается. Для этой категории пассажиров должны быть предусмотрены теневые навесы и необходимое количество билетных касс или автоматов для продажи билетов.

4.1.5. Применительно к морским вокзалам в формуле (4) следует принимать следующие показатели:

С — среднесуточный поток отправления пассажиров дальнего (транзитного) и местного морского сообщений за всю навигацию, который определяется путем деления расчетного количества пассажиров отправления Р_ОТ на число дней навигации Т,

К₁  — коэффициент сезонной неравномерности отправления пассажиров дальнего (транзитного) и местного морского сообщения, который определяется отношением наибольшего месячного отправления к среднемесячному за весь период навигации;

K₂  — коэффициент, учитывающий наличие пассажиров прибытия и посетителей, а также пассажиров, совершающих в данном морском вокзале пересадку с одного судна на другое, который принимается для пассажиров дальнего и местного сообщения or 1,2 до 1,5;

Н — норма расчетной вместимости морского вокзала, % среднесуточного потока пассажиров отправления. Норму расчетной вместимости морского вокзала Н следует определять соотношением

где К_С — количество судозаходов в пассажирский район, обслуживаемый морским вокзалом в течение суток, значения этого коэффициента даны в табл. 9;

п — среднее число судов отправления за сутки в наибольший по пассажирообороту месяц.

Таблица 9

Вместимость морского вокзала Н должна быть проверена по продолжительности периода пассажирских операций по каждому судну, которая устанавливается как сумма продолжительности накопления пассажиров в помещениях вокзала и времени, необходимого для проведения различных операций и посадки пассажиров на судно. Продолжительность накопления пассажиров в помещениях вокзала и время, необходимое для различных операций и посадки, принимаются по табл. 10 в зависимости от пассажировместимости судна.

Таблица 10

Вместимость морского вокзала должна быть также проверена по формуле N = D_П +J_ПАС. D_П , (7)

где D_П  — наибольшая расчетная посадка;

J_ПАС. - коэффициент, учитывающий интенсивность работы пассажирского района порта;

D_П  — расчетная посадка для судов другой линии, выбираемой на основании анализа работы пассажирского района.

Значение J_ПАС. зависит от суммарной продолжительности пассажирских операций по отправляемым судам и принимается по табл. 11.

Таблица 11

4.1.6. Применительно к автобусным вокзалам в формуле (4) следует принимать следующие показатели:

С — среднесуточный поток отправления пассажиров дальнего (междугородного) и местного сообщения за год;

К₁  — следует принимать по п. 4.1;

К₂  — следует принимать для пассажиров междугородного и местного сообщения равным от 1 до 1,2;

Н — норма расчетной вместимости автобусного вокзала определяется в зависимости от удельного веса пассажиров отправления дальних (междугородных) автобусных сообщений в общем объеме работы вокзала по отправлению в сутки.

Норму расчетной вместимости автобусного вокзала Н, % среднесуточного потока пассажиров отравления, следует принимать по табл. 12.

Таблица 12

4.2 В вокзалах различного назначения площадь основных помещений S допускается определять по формуле

S = f P N, (8)

где f — единичная норма площади в расчете на одного пассажира, находящегося в данном помещении (табл. 6);

Р — примерное число пассажиров, единовременно находящихся в отдельных помещениях вокзала, % его расчетной вместимости;

N  — расчетная вместимость вокзала, рассчитанная по формуле (4).

1. Значения единичной нормы площади f для вокзалов различного назначения приведены в табл. 13.

Таблица 13

2. Примерное количество пассажиров и посетителей в формуле (5), единовременно находящихся в отдельных помещениях железнодорожных вокзалов Р, % их расчетной вместимости, следует принимать по табл. 14.

3. Примерное количество пассажиров в формуле (5), единовременно находящихся в отдельных помещениях автобусных вокзалов Р, % их расчетной вместимости, следует принимать по табл. 14

Таблица 14

4. Состав и площади .основных помещений аэровокзалов в аэропортах устанавливаются исходя из их пропускной способности. На стадии предпроектных разработок следуется пользоваться данными табл. 15, где приводятся площади застройки основных зон аэровокзального комплекса в зависимости от пропускной способности аэропорта (годовой или часовой).

Таблица 15

5. При реконструкции аэровокзала, как правило, в границах существующего комплекса, в целях исключения дублирования общих помещений и достижения более компактного планировочного решения следует учитывать данные табл. 16, для сопоставления показателей увеличения площади застройки всего аэровокзального комплекса и площади аэровокзала с показателями изменения фронта остановок общественного транспорта, стоянок самолетов и распределения площади по группам помещений, уровням зданий.

Таблица 16
