ГОСТ 17177-94, часть 4


Разрушающей считают наибольшую нагрузку, отмеченную при испытании образца в момент его разрушения.


Г.8 Выраженный в ньютонах результат измерения разрушающей нагрузки округляют до ближайшего целого числа.


Г.9 В протоколе испытания указывают значение разрушающей нагрузки.



Приложение Д

(рекомендуемое)



Метод определения прочности при растяжении минераловатных

и стекловатных матов (удобство транспортировки и монтажа)

в соответствии с ИСО 8144



Д.1 Метод распространяется на теплоизоляционные маты из минеральной и стеклянной ваты на синтетическом связующем.


Д.2 Общие требования - в соответствии с разделом 3.


Д.3 Сущность метода заключается в определении способности мата не разрушаться под действием напряжения растяжения, возникающего при транспортировании и монтаже.


Д.4 Аппаратура, оборудование, приспособления, инструменты


Линейка металлическая по ГОСТ 427.


Рулетка металлическая с ценой деления 1 мм по ГОСТ 7502.


Толщиномер игольчатый (рисунки А.1 и А.2).


Машина разрывная или ведро, в которое можно насыпать 9-10 кг сухого песка, и запас сухого песка массой 9-10 кг.


Весы, обеспечивающие взвешивание с погрешностью не более 0,5 %.


Зажимы (рисунок Д.1) или любой другой конструкции.

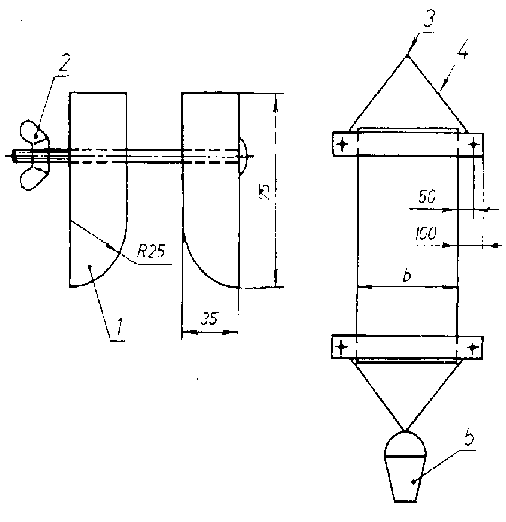

1 - зажим; 2 - крыльчатая гайка; 3 - точка подвеса; 4 - веревка;

5 - ведро с песком или захват разрывной машины


Рисунок Д.1 - Зажим и оборудование в сборе


Д.5 Предел допускаемой погрешности измерения размеров линейкой, рулеткой, толщиномером - ±0,5 мм.


Д.6 Из мата вырезают образец, ширина и толщина которого равны соответственно ширине и толщине мата, а длина превышает его ширину не менее чем в два раза. Если длина мата превышает его ширину менее чем в два раза, то в качестве образца используют целый мат. Если ширина мата превышает 500 мм, то из него вырезают образец шириной 500 мм.


Длину и ширину образца измеряют металлической линейкой или рулеткой, толщину - игольчатым толщиномером по приложению А.


Д.7 Образец с обеих сторон закрепляют в зажимы (рисунок Д.1). При помощи веревок, прикрепленных к зажимам, подвешивают образец вертикально в разрывной машине или прикрепляют к нижнему зажиму ведро. Аккуратно при помощи разрывной машины или добавляя песок в ведро, увеличивают силу, действующую на образец, до значения, равного наименьшей из следующих двух величин: удвоенный вес мата и вес мата длиной 10 м.


Сила, действующая на образец, равна сумме веса образца, веса нижнего зажима и растягивающего усилия, создаваемого разрывной машиной. Если в качестве приспособления, при помощи которого на образец воздействуют заданной силой, используют ведро с песком, то сила, действующая на образец, равна сумме веса образца, веса нижнего зажима, веса ведра и веса песка.


Выдерживают образец под нагрузкой в течение 1 мин.


Если разрушение образца произошло около зажима, то результат этого испытания аннулируют.


Д.8 В протоколе испытания указывают, произошло или нет разрушение образца при выдерживании его под нагрузкой в течение 1 мин.




Приложение Е

(рекомендуемое)



Метод определения предела прочности на отрыв слоев

минераловатных и стекловатных плит в соответствии с ИСО 8145



Е.1 Метод распространяется на теплоизоляционные плиты из минеральной и стеклянной ваты на синтетическом связующем.


Е.2 Общие требования - в соответствии с разделом 3.


Е.2 Сущность метода заключается в измерении растягивающего усилия, вызывающего разрушение образца при заданных условиях испытания.


Е.4 Аппаратура, инструменты, материалы


Машина разрывная, обеспечивающая растяжение образца со скоростью 9-11 мм/мин и позволяющая измерить значение разрушающего усилия с погрешностью не более 1 %.


Линейка металлическая по ГОСТ 427.


Прибор для измерения толщины (рисунок А.4).


Мастика битумная по ГОСТ 2889.


Две плоских жестких пластины длиной и шириной (200±1) мм.


Е.5 Предел допускаемой погрешности измерения линейкой и прибором для измерения толщины - ±0,5 мм.


Е.6 Из плиты вырезают образец в форме параллелепипеда длиной и шириной (200±1) мм и толщиной, равной толщине плиты. Образец вырезают в произвольном месте плиты, но не ближе 50 мм от ее края.


Е.7 При помощи битумной мастики приклеивают к образцу две жесткие плоские пластины (рисунок Е.1). При приклеивании прикладывают давление, величина которого не больше, чем давление, достаточное для хорошего контакта поверхностей пластин и образца.

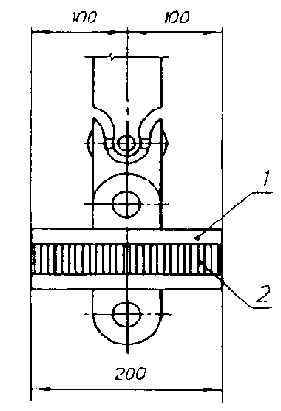

1 - плоская жесткая пластина; 2 - образец


Рисунок Е.1 - Определение предела прочности на отрыв слоев



Образец помещают в разрывную машину. Прикладывают к образцу растягивающее усилие при скорости движения активного захвата 9-11 мм/мин. Разрушающей считают наибольшую нагрузку, отмеченную при испытании образца в момент его разрушения.


Если разрушение образца произошло по приклеивающему слою, то результаты испытания этого образца аннулируют.


Е.8 Предел прочности на отрыв слоев в мегапаскалях (кгс/ см2 ) вычисляют по формуле



где


-


разрушающая нагрузка, Н (кгс);




-


длина образца, мм(см);




-


ширина образца, мм (см).



Результат испытания округляют до 0,01 МПа.


Е.9 В протоколе испытания указывают значение предела прочности на отрыв слоев.




Приложение Ж

(рекомендуемое)


Примеры построения калибровочных графиков

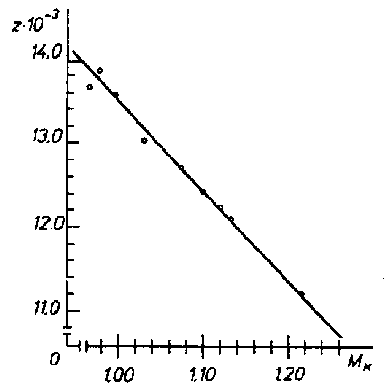

Пример 1


Калибровочный график минеральной ваты с водостойкостью более 4.

Сырье: доменные шлаки, кирпичный бой


Рисунок Ж.1



Таблица Ж.1






11,22



12,10



12,30



12,50



12,74



13,07



13,59



13,70



13,91






1,23



1,14



1,12



1,10



1,08



1,04



1,00



0,97



0,98

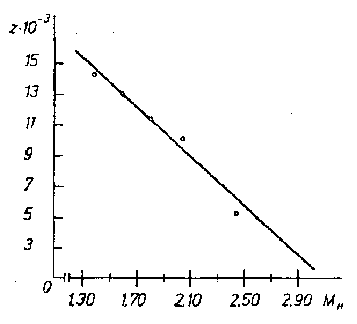

Пример 2


Калибровочный график минеральной ваты с водостойкостью менее 4. Сырье: базальт, известняк


Рисунок Ж.2





Таблица Ж.2






3,40



5,34



10,24



11,58



13,28



14,12






2,77



2,40



2,02



1,80



1,59



1,38
