ГОСТ 17177-94, часть 3
В подготовленном для испытания образце длины ребер не должны различаться более чем на 0,5 мм.
19.6 Порядок проведения испытания
Длину образца
измеряют штангенциркулем по средним линиям двух противоположных
граней. Длиной образца
считают среднее арифметическое двух измерений, округленное до 0,1 мм.
В устройство
(рисунок 9), отведя наконечник 2 индикатора 1, помещают образец 5
таким образом, чтобы двумя смежными гранями он был плотно прижат к
основанию 3 и боковой стенке 6, а одним из торцов - к упору 4. Затем
наконечник индикатора опускают до соприкосновения с торцом образца и
снимают показание индикатора
.
1 - индикатор часового типа; 2 - наконечник измерительного стержня индикатора;
3 - основание; 4 - упор; 5 - образец; 6 - боковая стенка
Рисунок 9 - Устройство для определения линейной усадки
Образец вынимают из устройства, маркируют грани, прилегающие к основанию и боковой стенке, и помещают его в горизонтальном положении в камерную электропечь на керамическую подставку толщиной (20±5) мм.
Расстояние между образцами и от образцов до нагревательных стенок или нагревателей должно быть не менее 30 мм.
При температуре испытания до 150°С образец помещают в электропечь, предварительно разогретую до указанной температуры. При температуре испытания св. 150 °С образец помещают в электропечь при температуре не более 100°С и затем повышают температуру непрерывно и равномерно со скоростью не более 5°С/мин до температуры на 50 °С ниже температуры испытания, а последнее 50 °С до достижения температуры испытания - не более 2 °С/мин.
При температуре, предусмотренной нормативным документом на продукцию конкретного вида, поддерживаемой с пределом допускаемой погрешности ±10°С, образец выдерживают в течение 8 ч.
После этого
образец охлаждают в печи до температуры не более150 °С, а далее -
в помещении, затем вторично помещают в устройство (рисунок 9) так,
чтобы к основанию 3 и стенке 6 были прижаты маркированные грани, и
снимают показания индикатора
.
19.7 Обработка результатов
Линейную
температурную усадку
в процентах вычисляют по формуле
|
где
|
-
|
показания индикатора до нагревания образца, мм;
|
|
|
-
|
показания индикатора после нагревания образца, мм;
|
|
|
-
|
длина образца до нагревания, мм.
|
Результаты испытания округляют до 0,1 %.
20. Метод определения среднего диаметра
волокон минеральной и стеклянной ваты
20.1 Метод не распространяется на вату, состоящую преимущественно из волокон диаметром до 3 мкм.
20.2 Общие требования - в соответствии с разделом 3.
20.3 Средства испытания
Микрометр окулярный винтовой МОВ1 - 15 по технической документации или окуляр 8 со шкалой.
Объект-микрометр ОМП по технической документации.
Препаратоводитель СТ-11.
Объектив
или иммерсионный объектив
.
Микроскоп Биолам (Р) или Полам (Л или Р) либо другой, приспособленный к работе при использовании всех вышеперечисленных приборов.
Осветитель ОИ-35 или ОИ-19.
Микроскоп бинокулярный БМ-51 - 2 либо лупа бинокулярная БЛ-2.
Стекла покровные по ГОСТ 6672.
Стекла предметные по ГОСТ 9284.
Электрошкаф сушильный, обеспечивающий температуру нагрева до 150 °С и автоматическое регулирование температуры с пределом допускаемой погрешности ±5 °С.
Пинцет.
Ножницы.
Иголка.
5%-ный раствор в спирте этиловом ректификате по ГОСТ 18300 бальзама кедрового сибирского по технической документации либо бальзама пихтового натурального по ГОСТ 2290, либо канифоли сосновой по ГОСТ 19113.
Глицерин по ГОСТ 6259.
20.4 Порядок подготовки к испытанию
Из 10 пучков волокон, отобранных из различных мест пробы материала, готовят десять препаратов. Из каждого отобранного пучка ваты на отдельном предметном стекле готовят один препарат, содержащий не менее 100 волокон.
Пучок волокон берут пинцетом и ножницами обрезают один из его концов на расстоянии около 5 мм от пинцета. Затем делают второй срез ближе к пинцету на расстоянии 2-3 мм от первого таким образом, чтобы отрезанные кусочки волокон расположились посередине стекла. Рядом с ними на стекло наносят каплю 5%-ного раствора кедрового либо пихтового бальзама, либо канифоли в этиловом спирте. Затем, наблюдая через бинокулярный микроскоп или лупу, отрезанные кусочки волокон иголкой переносят в каплю и равномерно одним слоем распределяют на предметном стекле. Препараты выдерживают в течение 30-40 мин в сушильном шкафу при температуре 70-105 °С в зависимости от применяемого раствора. После этого препарат охлаждают в помещении.
Примечания. 1
При работе с объективом
вместо раствора кедрового
или пихтового бальзама, или канифоли можно применять 2-3 капли глицерина.
2 При определении среднего диаметра волокон в изделиях со связующим для
приготовления препарата используют пробы после выгорания связующего в
соответствии с разделом 12.
20.5 Проведение анализа
Остывшие
препараты поочередно устанавливают в препаратоводитель столика
микроскопа. При работе с объективом
на середину препарата с приклеенными волокнами наносят 2-3 капли
глицерина и сверху плотно прикладывают покровное стекло. Излишек
глицерина, выходящий за пределы покровного стекла, удаляют
фильтровальной бумагой, добиваясь полного прилипания покровного
стекла к препарату. При работе с иммерсионным объективом
измерения проводят без покровного стекла, осторожно погружая объектив
прямо в каплю глицерина. Затем включают освещение и движением ручек
препаратоводителя добиваются совпадения центра препарата с оптической
осью микроскопа. Измерения начинают с волокна, расположенного
наиболее близко к полю зрения. Движением одной ручки
препаратоводителя волокно переводят в центр поля зрения. Вращением
столика микроскопа ориентируют волокно в поле зрения вертикально.
В журнал
записывают значения диаметра волокна в делениях окулярного микрометра
или шкалы окуляра. Возвращают столик микроскопа в исходное положение.
Затем движением одной произвольно выбранной ручки препаратоводителя
передвигают препарат до появления второго волокна в центре поля
зрения и повторяют все вышеперечисленные приемы измерения. Движением
той же ручки препаратоводителя добиваются появления в поле зрения
последующих волокон, которые все подряд без пропуска измеряют в точке
пересечения их с центром зрения независимо от того, попадают ли в эту
точку искривленные, утолщенные или утонченные участки волокон. В
одном препарате измеряют 10 волокон. Средний диаметр
в микрометрах рассчитывают по формуле
|
где
|
-
|
средний диаметр волокон в делениях окулярного микрометра;
|
|
|
-
|
цена деления окулярного микрометра, мкм.
|
Средний диаметр волокон материала вычисляют как среднее арифметическое значение измерений 100 волокон и округляют до 1 мкм.
21. Метод определения кислотного числа
21.1 Метод распространяется на органические ячеистые изделия (пенопласты).
21.2 Сущность метода заключается в определении объема гидрооксида натрия, израсходованного на титрование пробы.
21.3 Средства испытания
Весы лабораторные общего назначения 2-го класса точности с наибольшим пределом взвешивания до 500 г по ГОСТ 24104.
Секундомер II класса точности по технической документации.
Колба коническая вместимостью 250 мл по ГОСТ 23932.
Пипетка исполнений 2 и 3 по технической документации.
Натрия гидроокись по ГОСТ 4328, 0,05 н. раствор.
Вода дистиллированная по ГОСТ 6709.
Фенолфталеин, 1 %-ный спиртовой раствор.
Бумага фильтровальная марок ФНБ, ФНС по ГОСТ 12026.
Шкурка шлифовальная типа I по ГОСТ 6456 или по ГОСТ 5009.
21.4 Порядок проведения испытания
Образец
произвольной формы массой не менее 5 г, вырезанный из плиты не
позднее чем через сутки после окончания вспенивания, измельчают
вручную при помощи шлифовальной шкурки. 1 г полученного порошка,
взвешенного с погрешностью 0,02 г, помещают в коническую колбу
вместимостью 250 мл и смешивают со
мм воды, взбалтывают не менее 5 мин. Затем раствор отфильтровывают и
отбирают три пробы по
мл каждая. Каждую пробу помещают в коническую колбу вместимостью 250
мл, добавляют 2-3 капли фенолфталеина и титруют 0,05 н. раствором
гидрооксида натрия до появления устойчивой бледно-розовой окраски,
сохраняющейся не менее 30 с.
21.5 Обработка результатов
Кислотное число
в мг КОН/г определяют по формуле
|
где
|
-
|
объем 0,05 н. раствора гидрооксида натрия, израсходованный на титрование пробы, мл;
|
|
|
-
|
коэффициент нормальности;
|
|
14
|
-
|
коэффициент пересчета от NaOH к KOH;
|
|
|
-
|
масса навески, г.
|
22. Метод ускоренного определения
модуля кислотности минеральной ваты
22.1 Сущность метода
Сущность метода
заключается в определении количества уксусной (или соляной) кислоты,
израсходованной на растворение единицы массы пробы минеральной ваты,
и установлении по калибровочному графику модуля кислотности
.
Калибровочные графики строят для каждого предприятия-изготовителя в зависимости от применяемого сырья.
22.2 Аппаратура, материалы, реактивы
Чашка выпарительная вместимостью 50 мл по ГОСТ 9147.
Пестик и ступка фарфоровые по ГОСТ 9147.
Электропечь камерная, обеспечивающая температуру нагрева до 600 °С и автоматическое регулирование температуры с пределом допускаемой погрешности ±10 °С.
Часы песочные.
Сетка № 005 по ГОСТ 6613.
Весы лабораторные по ГОСТ 24104.
Стакан лабораторный вместимостью 100 мм по ГОСТ 25336.
Колба коническая вместимостью 100 мл по ГОСТ 25336.
Бюретка вместимостью 50 мл, исполнение 3 по технической документации.
Пипетка вместимостью 10 и 20 мм, исполнение 2 по технической документации.
Мешалка электромагнитная.
Бумага фильтровальная (белая лента) по ГОСТ 12026.
Кислота уксусная по ГОСТ 61, 1 н. раствор.
Кислота соляная, 1 н. раствор.
Натр едкий по ГОСТ 11078, 0,2 н. раствор.
Калия гидрат окиси (кали едкое).
Фенолфталеин (индикатор), 0,1 %-ный раствор.
Метиловый красный (индикатор), 0,1 %-ный раствор.
22.3 Подготовка к анализу
Пробу
минеральной ваты массой
г помещают в выпарительную чашку и обжигают в камерной электропечи
при температуре
°С в течение 15-20 мин для удаления замасливателя или связующего,
затем охлаждают до температуры
°С, растирают в фарфоровой ступке до прохождения через сетку №
005.
22.4 Проведение анализа
22.4.1 Определение количества уксусной кислоты, израсходованной на растворение пробы минеральной ваты при водостойкости более 4
Порошок
минеральной ваты массой
г, подготовленный в соответствии с 22.3, взвешивают на лабораторных
весах с погрешностью
г, помещают в стакан вместимостью 100 мл, заливают при помощи пипетки
20 мл раствора уксусной кислоты и перемешивают электромагнитной
мешалкой в течение 15 мин. При отсутствии электромагнитной мешалки
допускается перемешивать вручную путем взбалтывания до полного
растворения порошка.
После
перемешивания раствор фильтруют через фильтровальную бумагу в сухой
стакан. 10 мл фильтрата переносят при помощи пипетки в коническую
колбу вместимостью 100 мл, титруют раствором едкого натра или калия
(далее - раствор щелочи) в присутствии фенолфталеина до появления
розовой окраски и определяют объем раствора щелочи
,
израсходованный на титрование фильтрата.
В другую колбу
вливают 10 мл раствора уксусной кислоты, титруют раствором щелочи в
присутствии фенолфталеина также до появления розовой окраски и
определяют объем раствора щелочи
,
израсходованный на титрование уксусной кислоты.
22.4.2 Определение количества соляной кислоты, израсходованной на растворение пробы минеральной ваты при водостойкости менее 4
Приготовление фильтрата, титрование и определение объема раствора щелочи, израсходованного на титрование фильтрата и соляной кислоты, осуществляют аналогично 22.4.1. При этом время перемешивания электромагнитной мешалкой должно быть не менее 20 мин, а титрование фильтрата соляной кислотой проводят в присутствии индикатора метилового красного до появления желтой окраски.
22.5 Обработка результатов
22.5.1
Количество уксусной или соляной кислоты
в грамм-эквивалентах, израсходованное на растворение 1 г пробы,
вычисляют по формуле
|
где
|
-
|
концентрация раствора щелочи, г-экв./л;
|
|
|
-
|
объем 0,2 н. раствора щелочи, израсходованный на титрование 1 н. раствора уксусной или соляной кислоты, мл;
|
|
|
-
|
объем 0,2 н. раствора щелочи, израсходованный на титрование фильтрата, мл;
|
|
|
-
|
масса пробы, г.
|
22.5.2 Значение
принимают как среднее арифметическое трех определений.
Разброс в
значениях
при параллельных определениях не должен превышать
.
22.5.3
минеральной ваты находят в координатах: модуль кислотности -
количество уксусной или соляной кислоты, израсходованное на
растворение единицы массы пробы минеральной ваты.
22.6 Построение калибровочного графика
22.6.1 Для
построения калибровочного графика из одних и тех же компонентов
шихты, взятых в различных соотношениях (10-15 вариантов) с таким
расчетом, чтобы минимальный
шихты отличался от максимального не менее чем на 0,4-0,5, получают
минеральную вату.
22.6.2 Для
каждой пробы минеральной ваты рассчитывают
на основании результатов химического анализа по ГОСТ 18866, а
количество уксусной или соляной кислоты
определяют в соответствии с 22.4.2-22.5.2.
На основании
полученных данных строят калибровочный график в координатах
.
Примеры построения калибровочных графиков приведены в приложении Ж.
22.6.3 При частичной или полной замене на предприятии-изготовителе хотя бы одного компонента шихты, строят новый калибровочный график.
Приложение А
(рекомендуемое)
Методы измерения линейных размеров минераловатных
и стекловатных матов и плит в соответствии с ИСО 8144 и ИСО 8145
А.1 Методы распространяются на теплоизоляционные маты и плиты из минеральной и стеклянной ваты на синтетическом связующем.
А.2 Общие требования - в соответствии с разделом 3.
А.3 Инструменты, приборы
Линейка металлическая по ГОСТ 427.
Рулетка металлическая с ценой деления 1 мм по ГОСТ 7502.
Толщиномер игольчатый (рисунки А1 и А2).
|

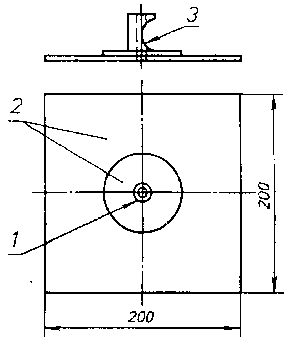

1 - отверстие, диаметр которого достаточен для того, чтобы вставить иглу в направлении, перпендикулярном пластине; 2 - жесткий материал; 3 - канавка для большого пальца;
Рисунок А.1 - Пластина, создающая заданную удельную нагрузку
|

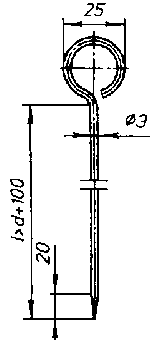

Рисунок А.2 - Игла
|
Прибор для определения толщины (рисунок А4).
А.4 Предел
допускаемой погрешности измерения размеров линейкой, рулеткой,
толщиномером, прибором для измерения толщины
мм.
А.5 Измерение длины и ширины
А.5.1 Для измерения размеров до 1 м применяют линейку, св. 1 м - рулетку. Длина измерительного инструмента должна быть не менее длины изделия.
А.5.2 Мат, плиту кладут на плоскую горизонтальную твердую поверхность.
А.5.3 Длину
мата, плиты измеряют в двух местах: на расстоянии
мм от каждого края.
А.5.4 Ширину
мата, плиты измеряют в трех местах: на расстоянии
мм от каждого края и посередине изделия.
А.5.5 Выраженный в миллиметрах результат каждого измерения длины мата округляют до ближайшего числа, кратного 5; длины плиты - до ближайшего целого числа; ширины мата - до ближайшего числа, кратного 2; ширины плиты - до ближайшего целого числа. Вычисляют среднее арифметическое значение округленных результатов двух измерений длины мата, плиты и округленных результатов трех измерений ширины.
А.5.6 В протоколе испытания указывают средние арифметические значения результатов измерения длины и ширины мата, плиты.
А.6 Измерение толщины матов
А.6.1 Сущность метода заключается в измерении расстояния между плоской твердой поверхностью, на которой лежит мат, и пластиной, свободно лежащей на этой поверхности и создающей заданную удельную нагрузку.
А.6.2 Толщину измеряют игольчатым толщиномером (рисунки А.1 и А.2), состоящим из пластины, которая создает заданную удельную нагрузку, и иглы.
Пластина с
рукояткой должна создавать удельную нагрузку
Па.
Иглу изготавливают из стального прутка. Длина иглы должна быть больше измеряемой толщины не менее чем на 100 мм. Один из концов иглы должен быть заострен.
Примечание - Другие измерительные приборы могут быть использованы для
измерения толщины, если пластина прибора имеет форму квадрата со стороной
200 мм и создает
удельную нагрузку
Па.
А.6.3 Мат кладут на плоскую горизонтальную твердую поверхность. Если мат поставляется свернутым в виде рулона, то рулон полностью раскатывают. Отрезают первый и последний 0,5 м рулона, т.к. они не должны подвергаться испытанию. Оставшуюся часть рулона разрезают на куски длиной 1-1,5 м. Куски кладут на плоскую горизонтальную твердую поверхность.
Если мат имеет обкладку, то его или вырезанные из него куски кладут обкладкой вниз.
Мат, который в упакованном виде деформирован так, что его толщина составляет менее 90% номинальной, должен быть подготовлен к измерению толщины. Процедура подготовки описана ниже:
а) берут мат или кусок за длинную сторону и держат вертикально так, чтобы его другая длинная сторона находилась на расстоянии примерно 450 мм от пола;
б) роняют мат или кусок на пол;
в) повторяют операции а) и б) для мата или куска, предварительно взяв его за другую длинную сторону;
г) повторяют операции а), б) и в) для всех кусков, вырезанных из мата.
Измерение толщины проводят не раньше, чем через 5 мин после окончания подготовки к измерению.
А.6.4 Для проведения измерения пластину медленно кладут на мат или вырезанный из него кусок так, чтобы ее центр совпадал с первой точкой, в которой следует провести измерение толщины. Вращая иглу, прокалывают ею мат или кусок в вертикальном направлении до упора о твердую горизонтальную поверхность, на которой лежит мат или кусок. Прижимают иглу к рукоятке большим пальцем и извлекают ее из мата или куска, держа ее прижатой к пластине. Измеряют расстояние от заостренного конца иглы до пластины с погрешностью не более 1 мм. Это расстояние равно толщине мата или куска в том месте, в котором проведено измерение.
А.6.5 Толщину мата или вырезанного из него куска измеряют в четырех точках (рисунок А3).

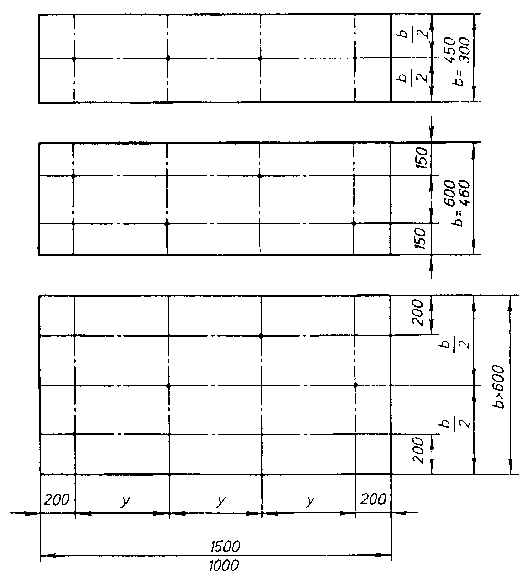

Рисунок А.3 - Расположение точек, в которых проводят
измерения толщины мата
А.6.6 Выраженный в миллиметрах результат каждого измерения толщины округляют до ближайшего целого числа. Вычисляют среднее арифметическое значение округленных результатов четырех измерений толщины.
А.6.7 В протоколе испытания указывают среднее арифметическое значение результатов измерения толщины мата.
А.7 Измерение толщины плит
А.7.1 Толщину измеряют прибором (рисунок А.4), в состав которого входят:
- плоская жесткая опорная плита 6, имеющая форму квадрата со стороной 300 мм;
- жесткая рама 4, укрепленная на этой плите;
- индикатор с круговой шкалой 3, цена деления которой 0,1 мм;
- верхняя
плоская пластина 2, имеющая форму круга диаметром 200 мм и создающая
совместно со стержнем индикатора удельную нагрузку
Па.
Примечание - Измерение толщины может быть проведено при помощи любого
измерительного прибора, часть которого составляет диск диаметром 200 мм,
создающий
удельную нагрузку
Па.

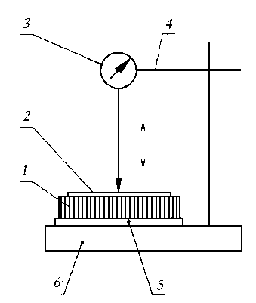

1 - образец; 2 - верхняя плоская пластина, имеющая форму круга; 3 - индикатор перемещения
с круговой шкалой; 4 - жесткая рама; 5 - нижняя плоская пластина; 6 - плоская жесткая опорная плита
Рисунок А.4 - Схема прибора для измерения толщины
А.7.2 Для проведения измерения помещают плиту между нижней и верхней пластинами прибора. Верхнюю пластину медленно опускают на плиту так, чтобы она свободно легла на поверхность плиты и ее центр совпадал с первой точкой, в которой следует провести измерение толщины. Верхняя пластина не должна заходить за кромку образца. Показание индикатора равно толщине плиты в том месте, в котором проведено измерение.
А.7.3 Толщину плиты измеряют в двух точках (рисунок А.5).

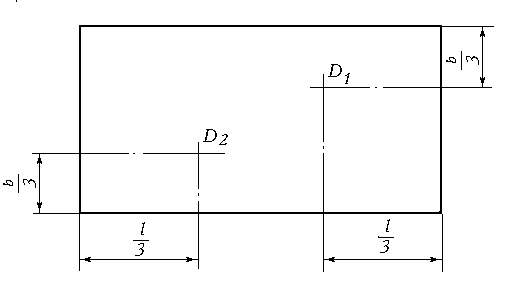

Рисунок А.5 - Расположение точек, в которых измеряют толщины плиты
А.7.4 Выраженный в миллиметрах результат каждого измерения толщины округляют до ближайшего целого числа. Вычисляют среднее арифметическое значение округленных результатов до двух измерений.
А.7.5 В протоколе испытания указывают округленные результаты двух измерений толщины плиты и их среднее арифметическое значение.
Приложение Б
(рекомендуемое)
Методы контроля правильности геометрической формы минераловатных и стекловатных матов и плит в соответствии с ИСО 8144 и ИСО 8145
Б.1 Методы распространяются на теплоизоляционные маты и плиты из минеральной и стеклянной ваты на синтетическом связующем.
Б.2 Общие требования - в соответствии с разделом 3.
Б.3 Инструменты
Линейка деревянная, длина которой больше длины плиты не менее чем на 150 мм.
Линейка металлическая с ценой деления 1 мм по ГОСТ 427.
Рулетка металлическая с ценой деления 1 мм по ГОСТ 7502.
Угольник
поверочный типа УП с
мм по ГОСТ 3749.
Угольник
поверочный типа УШ с
мм по ГОСТ 3749.
Два одинаковых
деревянных бруска длиной
мм, шириной
мм, толщиной
мм.
Б.4 Предел
допускаемой погрешности измерения линейкой и рулеткой -
мм
Б.5 Измерение отклонения от прямоугольности по ширине матов, плит
Б.5.1 Измерение отклонения от прямоугольности проводят для матов, длина которых менее 3 м, и плит. Сущность метода заключается в измерении отклонения углов, образуемых боковыми гранями мата, плиты, от прямого угла.
Б.5.2 Мат, плиту
кладут на плоскую горизонтальную твердую поверхность. Поверочный
угольник кладут на эту поверхность так, чтобы одна из его сторон была
направлена вдоль длинной грани мата, плиты, а другая сторона
угольника - вдоль смежной с ней короткой грани этого изделия (рисунок
Б.1). Измеряют расстояние
между кромкой угольника и короткой гранью мата, плиты в том месте,
где оно максимально.
Рисунок Б.1 - Измерение отклонения от прямоугольности по ширине мата, плиты
Б.5.3 Повторяют измерение на противоположной короткой грани мата, плиты.
Б.5.4 Выраженный в миллиметрах результат каждого измерения округляют до ближайшего целого числа.
По двум
измерениям значениям расстояния
и значению ширины
мата вычисляют для каждой короткой грани отклонение от
прямоугольности по ширине мата, выраженное в миллиметрах на 100 мм
его ширины.
По двум
измеренным значениям расстояния
и значению ширины плиты
вычисляют для каждой короткой грани отклонение от прямоугольности
плиты, выраженное в миллиметрах на 1000 мм ее ширины.
Б.5.5 В протоколе испытания указывают максимальное из двух вычисленных значений отклонений от прямоугольности по ширине мата, плиты.
Б.6 Измерение отклонения от прямоугольности по толщине плит
Б.6.1 Сущность метода заключается в измерении отклонения углов, образуемых короткими боковыми гранями плиты с ее лицевыми гранями, от прямого угла.
Б.6.2 Плиту кладут на плоскую горизонтальную твердую поверхность. Ставят поверочный угольник на эту поверхность рядом с одним из углов плиты (рисунок Б.2).
Рисунок Б.2 - Измерение отклонения от прямоугольности по толщине плиты
Измеряют
расстояние
между кромкой угольника и ребром плиты, образуемым короткой боковой и
лицевой гранями, в том месте, где оно максимально.
Б.6.3 Повторяют измерение для трех остальных углов плиты.
Б.6.4 Выраженный в миллиметрах результат каждого измерения округляют до ближайшего целого числа. Вычисляют среднее арифметическое значение округленных результатов четырех измерений.
Б.6.5 В протоколе испытаний указывают выраженное в миллиметрах среднее арифметическое значение результатов четырех измерений отклонения от прямоугольности по толщине плит.
Б.7 Измерения отклонения от плоскостности плит
Б.7.1 Сущность метода заключается в измерении локального отклонения от плоскостности плиты при помощи деревянной поверочной линейки.
Б.7.2 Плиту
кладут на плоскую горизонтальную твердую поверхность выпуклой
стороной вниз. На плите устанавливают два деревянных бруска, толщина
которых известна и равна
,
на бруски вдоль плиты кладут деревянную поверочную линейку (рисунок
Б.3).

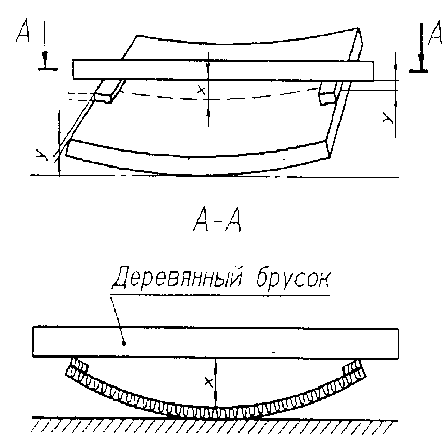

Рисунок Б.3 - Измерение отклонения от плоскостности плиты
При помощи
металлической линейки измеряют максимальное расстояние
от нижней кромки поверочной линейки до поверхности лицевой грани
плиты.
Б.7.3 Повторяют измерение, установив бруски так, что положенная на них поверочная линейка расположена перпендикулярно своему первоначальному положению, т.е. поперек плиты.
Б.7.4 Вычисляют
два значения локального отклонения от плоскостности плиты, каждое из
которых равно разности
.
Выраженные в миллиметрах результаты вычислений округляют до
ближайшего целого числа. Вычисляют в процентах отношения двух
округленных значений разности
соответственно к длине и ширине плиты.
Б.7.5 В протоколе испытания указывают два значения локального отклонения от плоскостности плиты и значения отношения этих отклонений соответственно к длине и ширине плиты.
Приложение В
(рекомендуемое)
Метод определения прочности на сжатие минераловатных
и стекловатных плит в соответствии с ИСО 8145
В.1 Метод распространяется на теплоизоляционные плиты из минеральной и стеклянной ваты на синтетическом связующем.
В.2 Общие требования - в соответствии с разделом 3.
В.3 Сущность метода заключается в определении сопротивления плиты деформации сжатия при выдерживании ее под сжимающей нагрузкой при температуре, воздействию которой плита подвергается в процессе эксплуатации.
В.4 Аппаратура, приборы, инструменты
Линейка металлическая по ГОСТ 427.
Прибор для определения толщины (рисунок А.4).
Электрошкаф
сушильный, обеспечивающий температуру нагрева до 80 °С и
автоматическое регулирование температуры с пределом допускаемой
погрешности
°С.
В.5 Предел
допускаемой погрешности измерения линейкой и прибором для измерения
толщины
мм.
В.6 Из плиты
вырезают образец в форме параллелепипеда длиной и шириной
мм и толщиной, равной толщине плиты. Допускается проведение испытания
на образце большего размера, длина и ширина которого не превышает
мм, а толщина равна толщине плиты.
Плиты с обкладками могут быть испытаны без предварительного удаления обкладок. Если результаты испытания образцов с обкладками неудовлетворительны, то испытание повторяют на образцах, вырезанных из плит, обкладки которых предварительно удалены.
В.7 Определяют
первоначальную толщину
образца под удельной нагрузкой 100 Па по приложению А. Прилагают к
образцу равномерно распределенную удельную нагрузку (20
0,3)
кПа.
Выдерживают
образец под этой нагрузкой при температуре (232)
°С и относительной влажности воздуха (6010)
% в течение 24 ч. Определяют толщину
образца под этой удельной нагрузкой по истечении 24 ч.
В течение
последующих 24 ч образец выдерживают под удельной нагрузкой (200,3)
кПа при температуре (802)
°С. По истечении 24 ч определяют толщину
образца под этой удельной нагрузкой.
В.8 Вычисляют
относительное изменение толщины
образца после его выдерживания в течение 24 ч при температуре 23 °С
по формуле
Вычисляют
относительное изменение толщины
образца после его выдерживания в течение 24 ч при температуре 80 °С
по формуле
Выраженные в процентах результаты вычислений округляют до целого числа.
В.9 В протоколе испытания указывают значения относительного изменения толщины испытываемого образца при температурах 23 и 80 °С.
Приложение Г
(рекомендуемое)
Метод определения разрушающей силы при испытании на изгиб
минераловатных и стекловатных плит в соответствии с ИСО 8145
Г.1 Метод распространяется на теплоизоляционные плиты из минераловатной и стеклянной ваты на синтетическом связующем.
Г.2 Общие требования - в соответствии с разделом 3.
Г.3 Сущность метода заключается в измерении значения усилия, вызывающего разрушение образца при его изгибе при заданных условиях испытания.
Г.4 Аппаратура, оборудование, инструменты
Машина испытательная, обеспечивающая скорость нагружения образца центральной сосредоточенной нагрузкой 9-11 мм/мин, позволяющая снять отсчет разрушающей нагрузки с погрешностью не более 2 %.
Линейка металлическая по ГОСТ 427.
Штангенциркуль по ГОСТ 166.
Прибор для измерения толщины (рисунок А4) по технической документации.
Г.5 Предел допускаемой погрешности измерения линейкой - ±5 мм; штангенциркулем - ±0,1 мм.
Г.6 Из плиты вырезают образец в форме параллелепипеда длиной (300±3) мм, шириной (150±1,5) мм и толщиной, равной толщине плиты. Образец вырезают в произвольном месте плиты, но не ближе 50 мм от его края.
Длину и ширину образца измеряют металлической линейкой, толщину - прибором для измерения толщины. Выраженные в миллиметрах результаты измерений округляют до ближайшего целого числа.
Г.7 Образец укладывают на две цилиндрические опоры диаметром (30±5) мм. Если образец имеет обкладку, то его кладут на опоры обкладкой вверх. Опоры должны быть прямыми, ровными для того, чтобы в процессе испытания не нарушался контакт образца с опорами. Длина каждой опоры должна быть не менее 150 мм. Расстояние между осями опор должно быть (250±1) мм. При испытании образцов, вырезанных из плит, толщина которых более 50 мм, расстояние между осями опор должно быть равно толщине плиты, умноженной на пять.
Прикладывают к образцу силу при помощи нагружающего устройства, представляющего собой цилиндр, диаметр и длина которого равны соответственно диаметру и длине опоры.
Скорость перемещения нагружающего устройства должна быть 9-11 мм/мин.
