5.1.5. Нагрев веществ, отдельных узлов и поверхностей технологического оборудования

Температуру нагрева электропровода при возникновении перегрузки (t _ж ), °С, вычисляют по формуле

(95)

где t _ср.н  — нормативная температура среды для прокладки провода, принимается в соответствии с правилами электрооборудования, утвержденными Госэнергонадзором, °С;

I _ф  — фактический ток в проводнике, А;

t _ж.н  — нормативная температура жилы электропровода, °С;

I _доп  — допустимый ток в проводнике, А.

Температура газа при сжатии в компрессоре и отсутствии его охлаждения ( Т _к ), К, вычисляют по формуле

(96)

где Т _н  — температура газа в начале сжатия, К;

Р _к , Р _н  — давление газа в конце и начале сжатия, кг × м^-2 ;

k  — показатель адиабаты (равен 1,67 и 1,4 соответственно для одно- и двухатомных газов).

Для многоатомных газов показатель адиабаты вычисляют по формуле

(97)

где С _р , С _v  — изобарная и изохорная удельные массовые теплоемкости газов, Дж × кг^-1 × К^-1 .

Температуру нагрева электрических контактов при возникновении повышенных переходных сопротивлений (t _н.к ), °С, вычисляют по формуле

(98)

где t _ср  — температура среды, ^о С;

t  — время, с;

t _к  — постоянная времени нагрева контактов, с;

Р  — электрическая мощность, выделяющаяся в контактных переходах, Вт;

S  — площадь поверхности теплообмена, м² ;

a _общ  — общий коэффициент теплоотдачи, Вт × м^-2 × К^-1 .

До максимальной температуры контакты нагреваются за время

(99)

Электрическую мощность (Р ), выделяющуюся в контактных переходах вычисляют по формуле

(100)

где I  — ток в сети, А;

U _i  — падение напряжения в i -й контактной паре в электрическом контакте, В;

п  — количество контактных пар в контакте.

Значение падения напряжений на контактных парах U _i для деталей из некоторых материалов приведены в табл. 8.

Таблица 8

Коэффициент теплообмена вычисляют в зависимости от температуры контактов по формулам:

(101)

(102)

Постоянную времени нагрева контактов вычисляют по формуле

(103)

где С  — удельная массовая теплоемкость металла контактов, Дж кг ^-1 × K ^-1 ;

m  — масса контактов кг.

Расчет t _н.к проводят в следующей последовательности. Для заданной температуры t _н.к вычисляют a _общ и С , а затем по формуле (98) вычисляют t _н.к . Если выбранное и вычисленное значения t _н.к отличаются более чем на 5%, то вычисление необходимо повторить.

Температуру подшипника скольжения при отсутствии смазки и принудительного охлаждения (t _п.с ), ^о С, вычисляют по формуле

(104)

где t _ср  — температура среды, °С;

a =0,44 fNdn  — коэффициент мощности, Вт;

f  — коэффициент трения скольжения;

N  — сила, действующая на подшипник, кг;

d  — диаметр шипа вала, м;

п  — частота вращения вала, мин^-1 ;

S  — площадь поверхности теплообмена (поверхность подшипника, омываемая воздухом), м² ;

t  — время работы подшипника, с;

 — постоянная времени нагрева подшипника, с;

m  — масса подшипника, кг.

Время нагрева подшипника ( t ), с, до заданной температуры вычисляют по формуле

(105)

Практически при t = 5 t _п температура подшипника достигает максимального значения, вычисляемого по формуле

(106)

В формулах (106, 107, 108) коэффициент теплообмена a _общ вычисляют по формулам (101 или 102).

Последовательность расчета температуры подшипника аналогична расчету температуры нагрева контактов.

5.1.6. Нагрев веществ при самовозгорании

Минимальную температуру среды, при которой происходит тепловое самовозгорание, вычисляют из выражения

(107)

а время нагревания вещества до момента самовозгорания из выражения

(108)

где t _c — температура окружающей среды, °С;

t _c — время нагрева, ч;

A_p , A _в , n_p , n _в  — эмпирические константы;

S  — удельная поверхность тел, м^-1 .

(109)

где F — полная наружная поверхность тела, м² ;

V — объем тела, м³ ;

l , b , h — размеры тела вдоль соответствующей координатной оси, м; например, для прямоугольного параллелепипеда, l — длина, b — ширина, h  — высота; для цилиндра: l =b =D _ц h — высота; для шара: l =b =h =D _ш и т. д.

5.2. Интенсивность отказов элементов оборудования, приборов и аппаратов

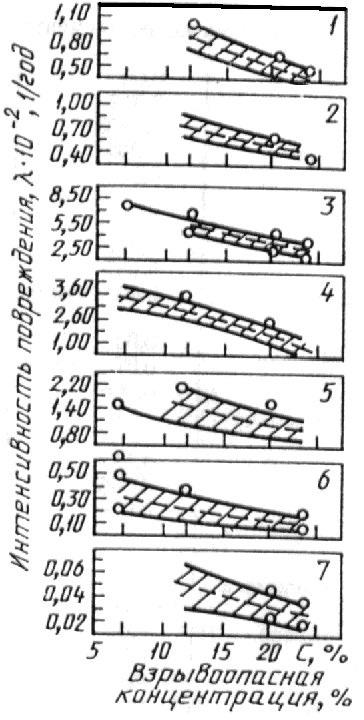

Зависимость интенсивности повреждений оборудования, приводящих к взрыву, от взрывоопасной концентрации для производства дивинила, метана, этилена и аммиака приведена на черт. 6.

min и max l

 — — — средние значения

1 — фланцы; 2 — задвижки; 3 — скруберы; 4 — осушители;

5 — конденсаторы; 6 — емкости; 7 — трубы

Черт. 6

Интенсивность отказов различных элементов технологических аппаратов и защитных устройств определяют по табл. 9, 10.

Таблица 9

Интенсивность отказа элементов

Таблица 10

Интенсивность отказов защитных устройств

ПРИЛОЖЕНИЕ 4

Справочное

МЕТОД ОЦЕНКИ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ

СИСТЕМ ПОЖАРНОЙ БЕЗОПАСНОСТИ

1. Экономическая оценка эффективности затрат на обеспечение пожарной безопасности

1.1. Эффективность затрат на обеспечение пожарной безопасности народнохозяйственных объектов является обязательным условием при технико-экономическом обосновании мероприятий, направленных на повышение пожарной безопасности. Расчеты экономического эффекта могут использоваться при определении цен на научно-техническую продукцию противопожарного назначения, а также для обоснования выбора мероприятий по обеспечению пожарной безопасности при формировании планов научно-исследовательских и опытно-конструкторских работ, экономического и социального развития объектов.

Эффективность затрат на обеспечение пожарной безопасности определяется как социальными (оценивает соответствие фактического положения установленному социальному нормативу), так и экономическими (оценивает достигаемый экономический результат) показателями.

Экономический эффект отражает собой превышение стоимостных оценок конечных результатов над совокупными затратами ресурсов (трудовых, материальных, капитальных и др.) за расчетный период. Конечным результатом создания и использования мероприятий по обеспечению пожарной безопасности является значение предотвращенных потерь, которые рассчитывают исходя из вероятности возникновения пожара и возможных экономических потерь от него до и после реализации мероприятия по обеспечению пожарной безопасности на объекте. Численное значение затрат на мероприятия по обеспечению пожарной безопасности определяется на основе бухгалтерской отчетности объекта защиты.

1.2. Затраты на обеспечение пожарной безопасности следует считать эффективными с социальной точки зрения, если они обеспечивают выполнение норматива по исключению воздействия на людей опасных факторов пожара, установленного настоящим стандартом (разд. 1 и приложение 2).

1.3. Экономический эффект определяется по всему циклу реализации мероприятия по обеспечению пожарной безопасности за расчетный период времени, включающий в себя время проведения научно-исследовательских и опытно-конструкторских работ, освоение и производство элементов систем и мероприятий по обеспечению пожарной безопасности, а также время использования результатов осуществления мероприятия на охраняемом объекте.

За начальный год расчетного периода принимается год начала финансирования работ по осуществлению мероприятия. Началом расчетного периода, как правило, считается первый год выполнения научно-исследовательских и опытно-конструкторских работ. Конечный год расчетного периода определяется моментом завершения использования результатов осуществления мероприятия. Конечный год использования результатов мероприятия по обеспечению пожарной безопасности определяется разработчиком и согласовывается с основным заказчиком (потребителем). При его установлении целесообразно руководствоваться: плановыми сроками замены элементов систем и мероприятий по обеспечению пожарной безопасности; сроками службы элементов и систем по обеспечению пожарной безопасности (с учетом морального старения), указанными и документации на них (ГОСТ, ОСТ, ТУ, паспорт и др.); экспертной оценкой при отсутствии нормативов.

1.4. При проведении расчетов экономического эффекта разновременные затраты и результаты приводятся к единому моменту времени—расчетному году. В качестве расчетного года принимается год, предшествующий началу использования мероприятия по обеспечению пожарной безопасности. Приведение выполняется умножением значений затрат и результатов предотвращенных потерь соответствующего года на коэффициент дисконтирования ( a t ), вычисляемый по формуле

(110)

где Е  — норматив приведения разновременных затрат и результатов, численно равный нормативу эффективности капитальных вложений (Е =Е _н =0,1);

t _p  — расчетный год;

t — год, затраты и результаты которого приводятся к расчетному году.

1.5. В число возможных вариантов реализации мероприятия по обеспечению пожарной безопасности объекта на этапе технико-экономического обоснования отбираются те, которые отвечают ограничениям технического и социального характера. В число рассматриваемых вариантов включаются наилучшие, технико-экономические показатели которых превосходят или соответствуют лучшим мировым и отечественным достижениям. При этом должны учитываться возможности закупки техники за рубежом, организации собственного производства на основе приобретения лицензий, организации совместного производства с зарубежными партнерами. Лучшим признается вариант мероприятия по обеспечению пожарной безопасности, который имеет наибольшее значение экономического эффекта либо при условии тождества предотвращаемых потерь — затраты на его достижение минимальны.

Если целью осуществления мероприятия по обеспечению пожарной безопасности является не непосредственное предотвращение пожара, а обеспечение, достоверной информации об основных характеристиках и параметрах уровня обеспечения пожарной безопасности, контроля за соблюдением правил пожарной безопасности, в случае невозможности определения влияния данного мероприятия на стоимостную оценку предотвращенных потерь, то при сравнении альтернативных вариантов по обеспечению пожарной безопасности лучшим принимается тот, затраты на достижение которого минимальны.

1.6. Экономический эффект затрат на обеспечение пожарной безопасности определяется по результатам эксплуатации за расчетный период. Экономический эффект за расчетный период независимо от направленности мероприятия по обеспечению пожарной безопасности (разработка, производство и использование новых, совершенствование существующих элементов систем и мероприятий по обеспечению пожарной безопасности) (Э_T ), руб., рассчитывают по формуле

(111)

или

(112)

где Э_T  — экономический эффект реализации мероприятия по обеспечению пожарной безопасности за расчетный период (T );

П _{пр t} , П _{пр T}  — стоимостная оценка предотвращенных потерь соответственно за расчетный период (T ) и в году (t ) расчетного периода;

З_Т , З _t  — стоимостная оценка затрат на реализацию мероприятия по обеспечению пожарной безопасности соответственно за расчетный период (T ) и в году (t ) расчетного периода;

a _t ,  — коэффициенты приведения разновременных соответственно затрат и предотвращенных потерь к расчетному году;

t _н  — начальный год расчетного периода;

t _к  — конечный год расчетного периода;

t  — текущий год расчетного периода.

1.7. Затраты на реализацию мероприятия по обеспечению пожарной безопасности за расчетный период (З_Т ), руб., рассчитывают по формуле

(113)

где З _нио.к.р — затраты на проведение научно-исследовательских и опытно-конструкторских работ, руб.;

3 _Т ^п  — затраты при производстве мероприятий по обеспечению пожарной безопасности, руб.;

3 _Т ^и  — затраты при использовании мероприятий по обеспечению пожарной безопасности (без учета затрат на приобретение созданных элементов мероприятий), руб.

Затраты при производстве (использовании) мероприятий по обеспечению пожарной безопасности ( ), руб., рассчитывают по формуле

(114)

где 3_t ¾ значение затрат всех ресурсов в году t ;

И_t ¾ текущие издержки при производстве (использовании) мероприятий по обеспечению пожарной безопасности в году t ;

K_t  — единовременные затраты при производстве (использовании) мероприятий в году t ;

Л_t  — остаточная стоимость (ликвидационное сальдо) основных фондов, выбывших в году t .

При оценке остаточной стоимоcти фондов могут быть рассмотрены три различных случая:

а) созданные ранее фонды, которые высвобождаются в году за ненадобностью, могут до конца своего срока службы эффективно использоваться где-то в другом месте. В этом случае в качестве Л_t следует учитывать остаточную стоимость фондов;

б) фонды в конце расчетного периода, отслужившие лишь часть своего срока службы и эффективно функционирующие. В этом случае в качестве Л_t следует учитывать остаточную стоимость фондов;

в) фонды, высвобожденные за ненадобностью в году t , которые нигде более по своему назначению использованы быть не могут. В этом случае в качестве Л_t следует учитывать ликвидационное сальдо.

2. Расчет экономических потерь от пожара

2.1. Значение предотвращенных потерь (П _пр ), руб., определяют по формуле

(115)

где П ₁ , П ₂  — экономические потери от одного пожара на охраняемом объекте соответственно до и после реализации мероприятий по обеспечению пожарной безопасности, руб.

Экономические потери ( П ₁ и П ₂ ) от пожара на объекте за год могут быть определены на основании статистических данных о пожарах и использовании расчетного метода (разд. 1, 2, 3).

2.2. При использовании статистических данных экономические потери ( П_эj ), руб., от j -го пожара, вычисляют по формуле

(116)

где П _эj  — экономические потери от j -го пожара, руб;

П _н.бj  — потери части национального богатства от j -го пожара, руб;

П _о.рj  — потери в результате отвлечения ресурсов на компенсацию последствий j -го пожара, руб;

П _н.вj  — потери из-за неиспользования возможностей вследствие j - гo пожара, руб;

П _с.эj  — социально-экономические потери от j -го пожара, руб;

N  — количество пожаров за год.

2.3. Потери части национального богатства состоят из материальных ценностей, уничтоженных или поврежденных в результате воздействия опасных факторов пожара и его вторичных проявлений, а также средств пожаротушения.

Потери части национального богатства от j - гo пожара (П _н.бj ), руб, вычисляют по формуле

(117)

где — потери в результате уничтожения j -м пожаром основных производственных фондов, руб.;

 — потери в результате повреждения j -м пожаром основных производственных фондов, руб.;

 — потери в результате уничтожения j -м пожаром основных непроизводственных фондов, руб.;

 — потери в результате повреждения j- м пожаром основных непроизводственных фондов, руб.;

 — потери в результате уничтожения (повреждения) j -м пожаром товарно-материальных ценностей (оборотных фондов, материальных ресурсов текущего потребления) руб.;

— потери в результате уничтожения (повреждения) j -м пожаром личного имущества населения, руб.;

— потери в результате уничтожения j -м пожаром природных ресурсов, руб.;

2.4. Потери в результате отвлечения ресурсов на компенсацию последствий пожара — приведенные затраты на восстановительные работы на объекте, на котором произошел пожар.

Потери в результате отвлечения ресурсов на компенсацию последствий j -го пожара (П _о.рj ), руб. вычисляют по формуле

(118)

где — потери в результате отвлечения ресурсов на восстановление объекта после j -го пожара, руб.;

— потери в результате отвлечения ресурсов на восстановление природных ресурсов, пострадавших от j -го пожара, руб.;

2.5. Потери из-за неиспользования возможностей — часть прибыли, недополученная объектом в результате его простоя и выбытия трудовых ресурсов из производственной деятельности в результате пожара.

Потери из-за неиспользования возможностей вследствие j -го пожара П _н.вj руб.; вычисляют по формуле

(119)

где — потери от простоя объекта в результате j -го пожара, руб.;

— потери при выбытии трудовых ресурсов из производственной деятельности в результате j -го пожара, руб.

2.6. Социально-экономические потери — затраты на проведение мероприятий вследствие гибели и травмирования людей на пожаре.

Социально-экономические потери от j -го пожара (П _с.эj ), руб., вычисляют по формуле

(120)

где — социально-экономические потери от травмирования людей на j -м пожаре, руб.;

— социально-экономические потери от гибели людей на j -м пожаре, руб.

Социально-экономические потери от травмирования людей на j -м пожаре ( ) вычисляют по формуле

(121)

где S _вj  — выплаты пособий по временной нетрудоспособности травмированным на j -м пожаре людям, руб.;

S _и.пj  — выплаты пенсий лицам, ставшим инвалидами в результате j - го пожара, руб.;

S _клj  — расходы на клиническое лечение лиц, травмированных на j -м пожаре, руб.;

S _{c к.лj}  — расходы на санаторно-курортное лечение лиц, травмированных на j -м пожаре, руб.

Социально-экономические потери при гибели людей в результате j -го пожара ( ), руб., вычисляют по формуле

(122)

где S _погj  — выплаты пособий на погребение погибших в результате j -го пожара лиц, руб.;

S _п.кj  — выплаты пенсий по случаю потери кормильца в результате j -го пожара, руб.

2.7. Расчет составляющих экономических потерь от пожара

Потери в результате уничтожения j -м пожаром основных производственных фондов ( ), руб., вычисляют по формуле

(123)

где S _oi  — остаточная стоимость основных фондов i -го вида, руб. × ед^-1 ;

S _иj  — стоимость материальных ценностей i -го вида, годных для дальнейшего использования, руб. × ед^-1 ;

S _лi  — ликвидационная стоимость материальных ценностей i -го вида, руб. × ед^-1 ;

п  — количество видов основных фондов, ед.

2.8. Потери в результате повреждения j -м пожаром основных производственных фондов (), руб., вычисляют по формуле

(124)

где g  — коэффициент, учитывающий повреждение материальных ценностей;

К _э  — удельный вес стоимости конструктивных элементов в общей стоимости материальных ценностей, %.

2.9. Потери в результате уничтожения и повреждения j -м пожаром основных непроизводственных фондов вычисляют следующим образом.
