СНиП 3.05.02-88 (1994), часть 3

9.9. Подземные газопроводы всех давлений, а также наземные и внутренние газопроводы низкого и среднего давления на прочность и герметичность следует испытывать воздухом. Надземные и внутренние газопроводы высокого давления на прочность и герметичность следует испытывать водой. Допускается их испытание воздухом при соблюдении специальных мер безопасности, предусмотренных проектом производства работ.

9.10.* Испытание подземных газопроводов на прочность следует производить после их монтажа в траншее и присыпки на 20-25 см выше верхней образующей трубы.

Допускается производить испытание газопроводов на прочность после полной засыпки траншей.

9 . 11 . Испытание подземных газопроводов на герметичность следует производить после полной засыпки траншеи до проектных отметок.

До начала испытаний на герметичность подземные газопроводы после их заполнения воздухом следует выдерживать под испытательным давлением в течение времени, необходимого для выравнивания температуры воздуха в газопроводе с температурой грунта. Минимальная продолжительность выдержки газопровода под давлением, ч, устанавливается в зависимости от условного диаметра газопровода:

до 300 мм ......... ..................... 6

св. 300 мм до 500 мм ......... 12

“ 500 “ .......... ...................... 24

9 .12. Подземный газопровод считается выдержавшим испытание на герметичность, если фактическое падение давления в период испытания не превысит величины, определяемой по формуле

(1)

где — допускаемое падение давления, кПа;

— то же, мм рт. ст.;

d — внутренний диаметр газопровода, мм;

Т — продолжительность испытания, ч.

Если испытываемый газопровод состоит из участков разных диаметров d ₁ , d ₂ , d ₃ , ... d _n , то величина d определяется по формуле

(2)

где d ₁ , d ₂ , ... d _n , — внутренние диаметры участков газопроводов, мм;

l ₁ , l ₂ , ... l _n , — длины участков газопроводов соответствующих диаметров, м.

Фактическое падение давления в газопроводах , кПа (мм рт. ст.), за время их испытания на герметичность определяется по формуле

(3)

где P ₁ и P ₂ — избыточное давление в газопроводе в начале и в конце испытания по показаниям манометра, кПа (мм рт. ст. ) ;

В ₁ и В ₂ — то же по показаниям барометра, кПа (мм рт, ст. ).

9.13.* Участки подводных и подземных переходов, прокладываемые в футлярах, следует испытывать в три стадии:

на прочность - после сварки перехода или его части до укладки на место;

на герметичность - после укладки на место, полного монтажа и засыпки всего перехода;

на герметичность — при окончательном испытании на герметичность всего газопровода в целом.

Испытание на прочность и герметичность коротких однотрубных переходов, без сварных стыков, допускается производить вместе с основным газопроводом.

8.14.* До начала испытания на герметичность наружные надземные газопроводы, а также внутренние газопроводы, включая газопроводы ГРП и ГРУ после их заполнения воздухом, следует выдерживать под испытательным давлением в течение времени, необходимого для выравнивания температуры воздуха внутри газопроводов с температурой окружающего воздуха.

9 .15. Газопроводы низкого давления в жилых домах и общественных зданиях, предприятиях бытового обслуживания населения непроизводственного характера следует испытывать на прочность и герметичность на следующих участках:

на прочность - от отключающего устройства на вводе в здание до краном на опусках к газовым приборам. При этом газовые приборы следует отключить, а счетчики, если они не рассчитаны на испытательное давление, заменить перемычками;

на герметичность - от отключающего устройства на вводе в здание до кранов газовых приборов.

При установке в существующих газифицированных жилых и общественных зданиях дополнительных газовых приборов, испытание новых участков газопроводов к этим приборам при их длине до 5 м допускается производить газом (рабочим давлением) после подключения новых участков к действующей сети с проверкой всех соединений газоиндикаторами или мыльной эмульсией.

Внутренние газопроводы промышленных и сельскохозяйственных предприятий, котельных, предприятий бытового обслуживания населения производственного характера следует испытывать на участке от отключающего устройства на вводе до отключающих устройств у газовых горелок газифицируемого оборудования.

Испытание газопроводов и оборудования ГРП и ГРУ следует производить или в целом ( от входной до выходной задвижки) по нормам испытательного давления на стороне высокого давления, или по частям: до регулятора давления - по нормам испытательных давлений на стороне высокого давления; после регулятора давления - по нормам испытательного давления на стороне низкого давления.

9.1 6 . При испытании на герметичность внутренних газопроводов среднего - свыше 0,1 МПа (1 кгс/см² ) и высокого давлений на промышленных и сельскохозяйственных предприятиях, котельных, предприятиях бытового обслуживания населения производственного характера допускаемую величину падения давления выраженную в процентах к начальному испытательному давлению, следует определять по формуле

(4)

где d — внутренний диаметр испытываемого газопровода, мм.

Если испытываемый газопровод состоит из участков газопроводов разных диаметров, то величину d в формуле (4) следует определять по формуле (2).

Фактическое падение давления в газопроводе, выраженное в процентах к начальному давлению, следует определять по формуле

, (5)

где Р ₁ , Р ₂ , В ₁ , В ₂ — то же, что в формуле (3);

t ₁ и t ₂ — абсолютная температура воздуха в газопроводе â начале и в конце, испытания, °С.

9.17. При наличии у газифицируемых тепловых агрегатов приборов автоматики испытание газопроводов на прочность следует производить до запорного устройства, установленного на ответвлении от общего (цехового) газопровода к данному агрегату. Приборы автоматики следует испытывать только на герметичность рабочим давлением совместно с газопроводом.

9. 18. Внутренние газопроводы низкого давления от индивидуальных, групповых баллонных и резервуарных установок СУГ в жилых и общественных зданиях следует испытывать на прочность и герметичность по нормам испытания газопроводов природного газа в соответствии с табл. 3* .

9 . 19.* Резервуары СУГ вместе о обвязкой по жидкой и паровой фазам следует испытывать на прочность и на герметичность в соответствии с требованиями «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора РФ.

9 .20.* Приемку законченного строительством объекта системы газоснабжения следует производить в соответствии с обязательными приложениями 8* , 9 * .

ПРИЛОЖЕНИЕ 1*

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ПОДЗЕМНОГО

(НАДЗЕМНОГО) ГАЗОПРОВОДА, ГАЗОВОГО ВВОДА,

(ненужное зачеркнуть)

построенного _______________________________________________

(наименование строительно-монтажной организации

___________________________________________________________

и номер проекта)

по адресу: __________________________________________________

(город, улица, привязки начального и конечного пикетов)

1. ХАРАКТЕРИСТИКА ГАЗОПРОВОДА (ГАЗОВОГО ВВОДА)

Указывается длина (для ввода — подземного и надземного участков), диаметр, рабочее давление газопровода, тип изоляционного покрытия линейной части и сварных стыков (для подземных газопроводов и газовых вводов), число установленных запорных устройств и других сооружений.

___________________________________________________________

2. ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ СЕРТИФИКАТОВ, ТЕХНИЧЕСКИХ ПАСПОРТОВ (ИЛИ ИХ КОПИЙ) И ДРУГИХ ДОКУМЕНТОВ, УДОСТОВЕРЯЮЩИХ КАЧЕСТВО МАТЕРИАЛОВ И ОБОРУДОВАНИЯ

___________________________________________________________

Примечание. Допускается прилагать (или размещать в данном разделе) извлечения из указанных документов, заверенные лицом, ответственным за строительство объекта, и содержащие необходимые сведения (номер сертификата, марка (тип), ГОСТ (ТУ), размеры, номер партии, завод-изготовитель, дата выпуска, результаты испытаний).

3. ДАННЫЕ О СВАРКЕ СТЫКОВ ГАЗОПРОВОДА

Фамилия,

имя, отчество

Номер

(клеймо)

Сварено стыков

Дата проведения

сварщика

диаметр

труб, мм

число,

шт.

сварочных работ

___________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

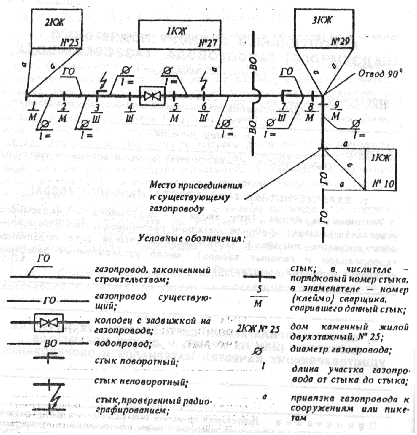

Пример оформления плана (схемы) сварных стыков

подземных газопроводов

Примечание . Схема должна быть составлена так , чтобы местоположение каждого стыка могло быть найдено с поверхности земли. Для этого должны быть сделаны привязки к постоянным наземным объектам (зданиям, сооружениям) как самого газопровода, так и его характерных точек (концевых, поворотных и др.), должны быть нанесены расстояния между стыками, а также между стыками и характерными точками, в том числе пересекаемыми коммуникациями. Строгое соблюдение масштаба схемы — необязательно.

4. ПРОВЕРКА ГЛУБИНЫ ЗАЛОЖЕНИЯ ГАЗОПРОВОДА, УКЛОНОВ, ПОСТЕЛИ, УСТРОЙСТВА ФУТЛЯРОВ, КОЛОДЦЕВ, КОВЕРОВ (составляется для подземных газопроводов и газовых вводов)

Установлено, что глубина заложения газопровода от поверхности земли до верха трубы на всем протяжении, уклоны газопровода, постель под трубами, а также устройство футляров, колодцев, коверов соответствуют проекту.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

5. ПРОВЕРКА КАЧЕСТВА ЗАЩИТНОГО ПОКРЫТИЯ ПОДЗЕМНОГО ГАЗОПРОВОДА (ГАЗОВОГО ВВОДА)

1.* Перед укладкой в траншею проверено защитное покрытие труб и стыков:

на отсутствие механических повреждений и трещин - внешним осмотром: толщина — замером по ГОСТ 9.602-89 __ мм; адгезия к стали — по ГОСТ 9 .602-89; сплошность — дефектоскопом.

2. * Стыки, изолированные в траншее, проверены внешним осмотром на отсутствие механических повреждений и трещин.

Позицию 3 исключить.

4.* Проверка на отсутствие электрического контакта между металлом трубы и грунтом произведена после полной засыпки траншеи « ___» __________ 19 г.

Примечание. * Если траншея была засыпана при глубине промерзания грунта более 10 см, то строительно-монтажная организация должна выполнять проверку после оттаивания грунта, о чем должна быть сделана запись в акте о приемке законченного строительством объекта системы газоснабжения .

При проверке качества защитного покрытия дефекты не обнаружены.

Начальник лаборатории __________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

6. ПРОДУВКА ГАЗОПРОВОДА,

ИСПЫТАНИЕ ЕГО НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ

Позицию 1 исключить.

2. « ___» __________ 19 __ г. перед испытанием на прочность произведена продувка газопровода воздухом.

3.* «___» __________ 19 __ г. произведено пневматическое (гидравлическое) испытание газопровода на прочность давлением ____ МПа (________ кгс/см² ) с выдержкой в течение ___ ч.

Газопровод испытание на прочность выдержал.

4. «___ » __________ 19 __ г. засыпанный до проектных отметок газопровод с установленной на нем арматурой и ответвлениями к объектам до отключающих запорных устройств (или подземная часть газового ввода) испытан на герметичность в течение ___ ч.

До начала испытания подземный газопровод находился под давлением воздуха в течение ___ ч для выравнивания температуры воздуха в газопроводе с температурой грунта.

Замеры давления производились манометром (дифманометром) по ГОСТ _____, класс ______.

Данные замеров давления при испытании подземного

газопровода

Дата испытания			Замеры давления, кПа (мм рт. ст.)				Падение давления, кПа (мм рт. ст.)
месяц	число	часы	манометри-ческое		баромет-рическое		допус-	факти-
			Р ₁	Р ₂	В ₁	В ₂	каемое	ческое

Согласно данным вышеприведенных замеров давления подземный газопровод испытание на герметичность выдержал, утечки и дефекты в доступных для проверки местах не обнаружены;

« ___» __________ 19__ г. произведено испытание надземного газопровода (надземной части газового ввода) на герметичность давлением ___ МПа (______ кгс/см² ) с выдержкой в течение ___ ч, последующим внешним осмотром и проверкой всех сварных, резьбовых и фланцевых соединений. Утечки и дефекты не обнаружены. Надземный газопровод (надземная часть газового ввода) испытание на герметичность выдержал.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

7. ЗАКЛЮЧЕНИЕ

Газопровод (газовый ввод) построен в соответствии с проектом, разработанным _____________________________________________

(наименование проектной организации

___________________________________________________________

и дата выпуска проекта)

с учетом согласованных изменений, внесенных в рабочие чертежи № __

Строительство начато «___» ___________ 19__ г.

Строительство закончено «___» ___________ 19__ г.

Главный инженер ССМУ _________________________ _______

(подпись, инициалы, фамилия)

Представитель

газового хозяйства _____________________ _________________

(должность, подпись, инициалы, фамилия)

ПРИЛОЖЕНИЕ 2

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ВНУТРИДОМОВОГО

(ВНУТРИЦЕХОВОГО) ГАЗООБОРУДОВАНИЯ,

смонтированного ____________________________________________

(наименование строительно-монтажной

___________________________________________________________

организации и номер проекта)

по адресу: _______________________________________________ ___

1. ХАРАКТЕРИСТИКА ГАЗООБОРУДОВАНИЯ

Указывается для внутридомового газооборудования — число квартир, тип и число установленных газовых приборов, общая протяженность газопровода и число запорных устройств на них; для внутрицехового оборудования — общая протяженность газопровода, тип и число установленного газооборудования, рабочее давление газа _____ ___________________________________________________

___________________________________________________________

2. ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ СЕРТИФИКАТОВ, ТЕХНИЧЕСКИХ

ПАСПОРТОВ (ИЛИ ИХ КОПИЙ) И ДРУГИХ ДОКУМЕНТОВ, УДОСТОВЕРЯЮЩИХ КАЧЕСТВО МАТЕРИАЛОВ И ОБОРУДОВАНИЯ

___________________________________________________________

Примечание. Допускается прилагать (или размещать в данном разделе ) извлечения из указанных документов, заверенных лицом, ответственным за строительство объекта, и содержащие необходимые сведения (номер сертификата, марка (тип), ГОСТ (ТУ), размеры, номер партии, завод-изготовитель, дата выпуска, результаты испытаний) .

3. ДАННЫЕ О СВАРКЕ СТЫКОВ ГАЗОПРОВОДА

Фамилия, имя, отчество

Номер (клеймо)

Сварено стыков

Дата проведения

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

___________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4 . ИСПЫТАНИЕ ГАЗОПРОВОДА НА ПРОЧНОСТЬ

И ГЕРМЕТИЧНОСТЬ *

Позицию 1 исключить.

2.* «____» __________ 19 __ г. газопровод испытан на прочность давлением воздуха ___ МПа (___ __ кгс/см² ) в течение 1 ч на участке от отключающего устройства на вводе до кранов на опусках к оборудованию (приборам). Испытание на прочность газопровод выдержал.

3.* « ___» ________ 19__ г. газопровод испытан на герметичность давлением _____ МПа (___ _ _ кгс/см² ) в течение ___ ч с подключенными газовыми приборами. Фактическое падение давления ____ МПа (______ кгс/см² ) при допускаемом падении ______ МПа (_______ кгс/см² ). Утечки и дефекты при внешнем осмотре и проверке всех соединений не обнаружены. Газопровод испытание на герметичность выдержал.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

5. ЗАКЛЮЧЕНИЕ

Внутридомовое {внутрицеховое) газооборудование (включая газопровод) смонтировано в соответствии с проектом, разработанным

___________________________________________________________

(наименование проектной организации и дата выпуска проекта)

с учетом согласованных изменений, внесенных в рабочие чертежи № _____

Строительство начато « ___ » __________ 19__ г.

Строительство закончено « ___» __________ 19__ г.

Главный инженер ССМУ _________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если в цехе (котельной) имеется ГРУ, смонтированная в общем помещении цеха и обслуживающая только данный цех, то на внутрицеховой газопровод и ГРУ допускается составлять общий строительный паспорт. В этом случае в вышеприведенную форму паспорта должны быть внесены следующие изменения:

а) в разд. 1 характеристика газооборудования цеха доджна быть приведена по следующей форме:

Общая протяжен-ность газо-провода

Давление газа, МПа

(кгс/см² )

Оборудование ГРУ

(тип, размер)

Газифи-цируе-мое оборудо-вание (печи, котлы, прибо-ры), шт.

цеха,

на входе, Р _max

на вы-ходе из ГРП, (рабо-чее) Р _ser

регу-лятор дав-ления

клапан-отсека-тель

предохра-нитель-ный сбросной клапан

фильтр

б ) в разд. 2, 3, 4 необходимо учесть ГРУ;

в) дополнить паспорт разделом «Испытание ГРУ на прочность и герметичность»;

г) в «Заключении» вместо слов «(включая газопровод)» следует написать: «(включая газопровод и ГРУ)».

ПРИЛОЖЕНИЕ 3

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ГРП

построенного _______________________________________________

(наименование строительно-монтажной

___________________________________________________________

организации, номер проекта)

по адресу: __________________________________________________

1. ХАРАКТЕРИСТИКА ГРП

Указывается давление газа (на входе и на выходе), тип и размеры установленного оборудования, число и площадь помещений, система отопления и вентиляции, данные об освещении, связи, телеуправлении.

___________________________________________________________

2. ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ СЕРТИФИКАТОВ,

ТЕХНИЧЕСКИХ ПАСПОРТОВ (ИЛИ ИХ КОПИЙ) И ДРУГИХ

ДОКУМЕНТОВ, УДОСТОВЕРЯЮЩИХ КАЧЕСТВО МАТЕРИАЛОВ

И ОБОРУДОВАНИЯ

___________________________________________________________

3 * . ДАННЫЕ О СВАРКЕ СТЫКОВ ГАЗОПРОВОДА

Фамилия,

имя, отчество

Номер

(клеймо)

Сварено стыков

Дата про-ведения

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

___________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4. ИСПЫТАНИЕ ГАЗОПРОВОДА И ОБОРУДОВАНИЯ ГРП

НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ

1. « ___» ___________ 1 9 __ г. произведено испытание газопровода и оборудования ГРП на прочность давлением ___ МПа (____ кгс/см² ) с выдержкой в течение 1 ч. Газопровод и оборудование ГРП испытание на прочность выдержали.

2. «___» __________ 19__ г. произведено испытание газопроводов и оборудования ГРП на герметичность давлением ___ МПа (___ кгс/см² ) в течение ___ ч.

Падение давления ___ МПа (___ кгс/см² ) при допускаемом падении давления ___ МПа (___ кгс/см² ).

Утечки и дефекты при внешнем осмотре и проверке всех соединений не обнаружены. Газопровод и оборудование ГРП испытание на герметичность выдержали.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если испытание газопроводов и оборудования ГРП на прочность и герметичность производится раздельно для высокой и низкой сторон давления, то в данном разделе паспорта следует сделать две записи — одна по испытанию на высокой стороне, другая — на низкой .

5. ЗАКЛЮЧЕНИЕ

ГРП построен в соответствии с проектом, разработанным _________

___________________________________________________________

(наименование проектной организации и дата выпуска проекта)

с учетом согласованных изменений проекта, внесенных в рабочие чертежи № _____

Строительство ГРП начато «___» ___________ 19__ г.

Строительство ГРП закончено «___» __________ 19__ г.

Главный инженер ССМУ _________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Данная форма может быть использована для строительных паспортов испарительной и групповой балонной установок СУГ, если они размещаются в отдельном здании (помещении).

ПРИЛОЖЕНИЕ 4

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ

РЕЗЕРВУАРНОЙ УСТАНОВКИ СУГ,

построенной и смонтированной ________________________________

(наименование строительно-

___________________________________________________________

монтажной организации, номер проекта)

по адресу: __________________________________________________

1. ХАРАКТЕРИСТИКА УСТАНОВКИ

Указывается тип, число, заводы-изготовители и заводские номера резервуаров, испарителей и арматурных головок; регистрационные номера и тип защитного покрытия резервуаров и испарителей, вместимость каждого резервуара, производительность каждого испарителя, тип и число регуляторов давления арматурных головок ___

_______ ____________________________________________________

___________________________________________________________

2. ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ СЕРТИФИКАТОВ,

ТЕХНИЧЕСКИХ ПАСПОРТОВ (ИЛИ ИХ КОПИЙ) И ДРУГИХ

ДОКУМЕНТОВ, УДОСТОВЕРЯЮЩИХ КАЧЕСТВО МАТЕРИАЛОВ

И ОБОРУДОВАНИЯ

___________________________________________________________

3*. ДАННЫЕ О СВАРКЕ СТЫКОВ ТРУБ ОБВЯЗКИ РЕЗЕРВУАРОВ

Фамилия,

имя, отчество

Номер (клеймо)

Сварено стыков

Дата про-ведения

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

___________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4. ПРИЕМКА СКРЫТЫХ РАБОТ ПРИ МОНТАЖЕ

РЕЗЕРВУАРНОЙ УСТАНОВКИ

Фундаменты заложены _____________________________________ __

(в соответствии с проектом, с отступлениями

___________________________________________________________

от проекта, указать отступления и их обоснование)

Основания и фундаменты резервуаров и испарителей соответствуют требованиям СНиП 3.02.01-87 и проекту.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

5 . * ПРОВЕРКА КАЧЕСТВА ЗАЩИТНОГО ПОКРЫТИЯ

РЕЗЕРВУАРОВ, ИСПАРИТЕЛЕЙ И ТРУБОПРОВОДОВ ОБВЯЗКИ

1. Перед опусканием резервуара СУГ в котлован проверено качество защитного покрытия:

отсутствие механических повреждений и трещин - внешним осмотром;

толщина - замером по ГОСТ 9. 602-89 ___ мм;

адгезии к стали по ГОСТ 9.602-89 ;

сплошность - дефектоскопом.

2. Стыки обвязки, изолированные в траншее, проверены внешним осмотром на отсутствие механических повреждений и трещин.

Начальник лаборатории _________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

6. ПРОВЕРКА КОНТУРА ЗАЗЕМЛЕНИЯ РЕЗЕРВУАРОВ

Контур заземления резервуаров и испарителей соответствует проекту. Сопротивление при проверке равно ____ Ом.

Проверку произвел представитель лаборатории

___________________________________________________________

(наименование организации, должность, подпись, инициалы,

фамилия)

« ____ » ____________ 19___ г.

7. ИСПЫТАНИЕ РЕЗЕРВУАРНОЙ УСТАНОВКИ

НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ

Позицию 1 исключить.

2. «___» __________ 19__ г. произведено испытание резервуарной установки на прочность давлением ___ МПа (___ кгс/см² ) с выдержкой в течение 1 ч. Резервуарная установка испытание на прочность выдержала.

3. «___ » ___________ 19__ г. резервуарная установка, состоящая из резервуаров, испарителей с установленной аппаратурой и трубопроводов обвязки, была подвергнута испытанию на герметичность давлением ___ МПа (___ кгс/см² ).

Фланцевые, сварные и резьбовые соединений, а также арматура головок емкостей, испарители СУГ, отключающие устройства и трубопроводы обвязки проверены.

При проверке утечки и дефекты не обнаружены.

Резервуарная установка испытание на герметичность выдержала.

Производитель работ ______________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если испытание на прочность и герметичность резервуаров и испарителей с установленной аппаратурой и трубопроводов их обвязки производится раздельно для высокой и низкой сторон давления, то в данном разделе паспорта следует сделать две записи — одна по испытанию на высокой стороне, другая — на низкой.

8. ЗАКЛЮЧЕНИЕ

Резервуарная установка СУГ смонтирована в соответствии с проектом, разработанным _____________________________________

(наименование организации)

с учетом согласованных изменений проекта, внесенных в рабочие чертежи № ______.

Строительство начато «___» ___________ 19 __ г.

Строительство закончено « ___ » __________ 19__ г.

Главный инженер ССМУ _________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

СНиП 3.05.02-88 (1994), часть 3

Строительный каталог
