СНиП II-26-76 (1979), часть 3
4 - слои дополнительного водоизоляционного ковра по п. 2.5 (в швах с полукруглыми
компенсаторами выполнять из стеклоткани или стеклосетки); 5 - полоса рубероида (насухо);
6 - выкружка из оцинкованной кровельной стали; 7 - полотнище рубероида (насухо); 8 - несгораемый минераловатный утеплитель; 9 - компенсатор радиусом 80 мм из оцинкованной стали; 10 - оси крепежных элементов; 11 - фартук из оцинкованной стали; 12 - полосы из стали 4х40 мм через 600 мм; 13 - V-образный компенсатор

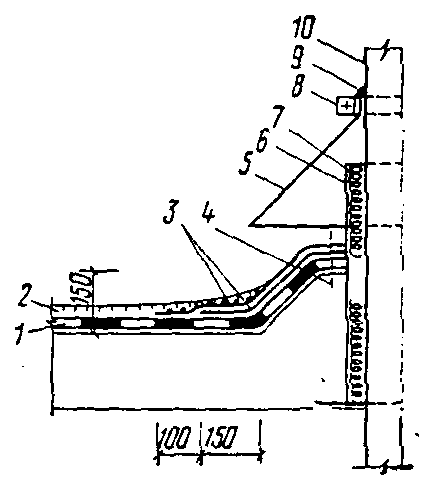

Рис. 3. Пример решения пропуска труб
1 - основной водоизоляционный ковер; 2 -защитный слой (согласно табл. 2); 3 - слои дополнительного водоизоляционного ковра; 4 - ось крепежных элементов; 5 - зонт из оцинкованной кровельной стали; 6 - круглый или прямоугольный стальной патрубок с фланцем; 7 - просмоленная пакля; 8 - зажимной хомут; 9 - герметизирующая мастика; 10 -пропускаемая труба

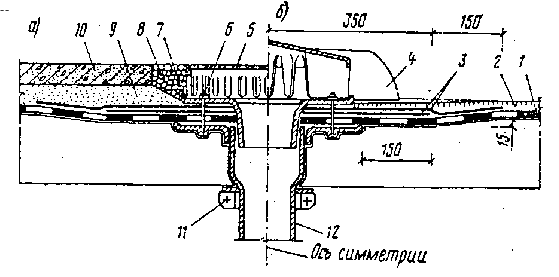

Рис.
4. Примеры решения кровель в местах установки водосточных воронок
а - в покрытиях с железобетонными плитами при эксплуатируемой кровле (см. п. 2.11);
б - то же, при неэксплуатируемой кровле; 1 - основной водоизоляционный ковер (по табл. 2);
2 - защитный слой (согласно табл. 2); 3 - слои дополнительного водоизоляционного ковра
из мастик, армированных стеклосеткой или стеклотканью ; 4 - струевыпрямитель колпака
водоприемной воронки; 5 - съемная крышка водоприемного колпака; 6 - накидная гайка
с шайбой; 7 - прижимное кольцо; 8 - гравий фракцией не менее 15 мм;
9 - цементно-песчаный раствор или кварцевый песок (по п. 2.11);
10 - бетонные или армоцементные плитки (по п.2.11); 11 - зажимной хомут;
12 - чаша водоприемной воронки
Перечень материалов и технических условий (по состоянию на 1/XII 1976 г.)
|
Толь гидроизоляционный антраценовый марки ТАГ-350 |
ТУ 21-27-05-68 |
Минстройматериалов СССР |
|
Рубероид антисептированный дегтевый марки РМД-350, РПД-300, РКД-420, РКД-350 |
ТУ 21-27-28-71 |
То же |
|
Рубероид с эластичным покровным слоем марки РэМ-350, РэК-420, РэК-350 |
ТУ 21-27-30-72 |
" |
|
Рубероид с цветной посыпкой марки РКЦ-420 |
ТУ 21-27-09-68 |
" |
|
Рубероид наплавляемый марки РМ-500-2, РК-500-2, РК-400-1 |
ТУ 21-27-35-74 |
" |
|
Стеклохолст марки ВВ-Г, ВВ-К |
ТУ 21-23-44-73 |
" |
|
Стеклосетка марки ССС, СС-1 |
ТУ 6-11-99-75 |
Минхимпром СССР |
|
Битумно-резиновая мастика (горячая) |
ТУ 21-27-41-75 |
Минстройматериалов СССР |
|
Битумная мастика (холодная) |
ТУ 21-27-16-68 |
То же |
|
Битумно-латексно-кукерсольная мастика |
ТУ 400-2-51-76 |
Главмосстрой при Мосгорисполкоме |
|
Мастика кровлелит |
ТУ 84-257-71 |
Минстройматериалов СССР |
|
Гуммировочный состав на основе наирита НТ |
ТУ 38-10-518-70 |
ВНИИСК |
|
Хлорсульфированный полиэтилен (лак) |
ТУ 02-13-47-75 |
НИИЖБ |
|
Битумно-бутилкаучуковая мастика (холлодная) марки МББ-X-120 |
ТУ 21-27-39-74 |
Минстройматериалов СССР |
|
Водная суспензия тиокола Т-50 |
ТУ 38-30318-70 |
Казанский з-д СК им. Кирова |
|
Раствор наирита НТ |
МРТУ 6-04-144-63 |
Миннефтехимпром СССР |
|
Герметизирующая мастика марки АМ-0,5 |
ТУ 84-246-75 |
|
|
Герметизирующая мастика марки "Эластосил 11-06" |
ТУ 6-02-755-73 |
Минхимпром СССР |
|
Герметизирующая мастика марки УТ-32 |
ТУ 38-105462-72 |
Миннефтехимпром СССР |
|
Аминная соль 2,4Д |
ТУ 6-01-893-73 |
Минхимпром СССР |
|
Плиты пенополиуретановые |
ТУ ВНИИСС 67-66
ТУ 67-78-75
ТУ 34-4627-75
|
ВНИИСС
Минтяжстрой СССР
Минэнерго СССР |
|
Композиционный пенопласт на основе пенополистирола |
ТУ 66-110-74 |
МПСМ РСФСР |
|
Монурон |
ТУ 6-И-18-67 |
НИИХСЗР |
|
Монолитный пенополистирол с антипиренами |
ТУ 5-1-02-75 |
ЦНИИСК |
|
Гидрофобизированные минераловатные плиты повышенной жесткости из гидромассы |
ТУ 67-113-76
ТУ 21-РСФСР-3-72-76
ТУ 21-РСФСР-27-65-76
ТУ 21-УзССР-53-76 |
Минтяжстрой СССР
МПСМ РСФСР
То же
МПСМ УзССР |
|
То же, прессового способа |
ТУ 21-ЛитССР-39-74 |
МПСМ ЛитССР |
|
Гидрофобизированные стеклопластовые плиты |
ТУ 400-1/52-62-73 |
Главмособлстройматериалов |
|
Плиты перлитопластбетонные |
ТУ 480-1-145-74 |
То же |
|
Плиты из перлитового легковеса |
ТУ 21-31-7-74 |
Минстройматериалов СССР |
|
Перлитобитумный монолитный слой |
МРТУ 21-13-65 |
То же |
|
Плиты из легких бетонов |
ТУ 400-1-63-72 |
Главмособлстройматериалов |
|
Плиты из пеностекла |
ТУ 21-01-294-69 |
Минстройматериалов СССР |
|
Хлоркаучуковый лак |
СТУ 107-03-05-62 |
Минхимпром СССР |
|
Калиброванные плиты из ячеистых бетонов (с гидрофобизацией) |
ТУ 21-ЛитССР-45-75 |
МПСМ ЛитССР |
|
Перлитовый обжиговый легковес |
ТУ 21-31-4-73 |
Минстройматериалов СССР |
|
Гернит |
ТУ 480-1-119-71 |
Главмособлстройматериалов |
|
Приборы для крепления асбестоцементных волнистых листов |
МРТУ 7-5-61 |
Госстрой СССР |
