СНиП II-26-76 (1979), часть 2
2.20. По температурно-усадочным швам в стяжках, теплоизоляционных материалах монолитной укладки и над торцовыми стыками несущих плит (неутепленных или комплексных утепленных) должна предусматриваться укладка полос шириной 150 мм из рубероида с посыпкой (например, марки РКЧ-350В, РПП-300В и др.) и точечная приклейка их с одной стороны шва.
Под торцовыми стыками каркасных асбестоцементных плит (в покрытиях типа П-7) и плит из армированных легких бетонов с отверстиями (в покрытиях типа П-8) пред укладкой полос из рубероида следует предусматривать закрепление с одной стороны стыка полос из оцинкованной кровельной стали шириной 100 мм. Необходимо предусматривать заделку этих стыков теплоизоляционными материалами до низа вентилируемых прослоек или каналов.
2.21. У мест примыканий кровель к стенам, шахтам и другим конструктивным элементам основанием под водоизоляционный ковер должны служить ровные вертикальные поверхности конструкций и переходные наклонные бортики (под углом 45° ) высотой не менее 100 мм из теплоизоляционных материалов, применяемых в качестве основания под кровлю, либо из легкого бетона марки 50, цементно-песчаного раствора, песчаного асфальтобетона. Стены из кирпича и блоков в этих местах выравнивают цементно-песчаным раствором марки 50.
2.22. По поверхности основания из бетона или цементно-песчаного раствора должна предусматриваться огрунтовка:
раствором битума пятой марки в керосине или соляровом масле в соотношении (по весу) от 1:2 до 1:3 при устройстве кровель на битумных мастиках;
раствором каменноугольного пека в бензоле или антраценовом масле в соотношении (по весу) от 1:2 до 1:3 при устройстве кровель на дегтевых мастиках.
2.23. Теплоизоляционный слой должен предусматриваться в соответствии с теплотехническим расчетом, приложениями 2, 4 и может быть из несгораемых, трудносгораемых и сгораемых материалов.
В вентилируемых и чердачных покрытиях теплоизоляционный слой должен быть из несгораемых или трудносгораемых материалов; при этом основание под теплоизоляционным слоем должно быть из несгораемых материалов.
Влажность теплоизоляционных материалов не должна быть более предусмотренной главой СНиП по строительной теплотехнике.
2.24. Пароизоляцию (для предохранения теплоизоляционного слоя и основания под кровлю от увлажнения проникающей из помещения влагой) следует предусматривать в соответствии с расчетом по главе СНиП по строительной теплотехнике и прил. 5.
2.25. В местах примыкания покрытий к стенам, стенкам фонарей, шахтам и оборудованию, проходящему через покрытие, пароизоляция должна продолжаться на высоту, равную толщине теплоизоляционного слоя, а в местах деформационных швов пароизоляция должна перекрывать края металлического компенсатора.
2.26. Деформационные швы у перепадов высот зданий должны иметь компенсаторы и фартуки из оцинкованной кровельной стали. Конструкция деформационных швов должна обеспечивать непротекание кровли при температурно-осадочных деформациях зданий.
В деформационных швах со вставками следует применять несгораемые (минераловатные и др.) утеплители.
2.27. В проектах покрытий зданий с металлическим профилированным настилом и теплоизоляционным слоем из сгораемых и трудносгораемых материалов необходимо предусматривать заполнение пустот ребер настилов на длину 250 мм несгораемым материалом (минеральной ватой и т.п.) в местах примыканий настила к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька кровли и ендовы. В местах расположения наружных пожарных лестниц следует предусматривать наружные стояки-трубопроводы (не заполненные водой) диаметром условного прохода 80 мм, оборудованные соединительными головками ГМ-80 (ГОСТ 2217-76) на верхнем и нижнем концах стояка.
2.28. В местах перепадов высот на пониженных участках кровель (при наружном неорганизованном водостоке) следует предусматривать защитный слой в соответствии с п. 2.11 настоящих Норм на ширину не менее 0,75 м.
3. КРОВЛИ ИЗ АСБЕСТОЦЕМЕНТНЫХ ВОЛНИСТЫХ ЛИСТОВ
Конструкции кровель и применяемые материалы
3.1. Конструкции кровель в зависимости от уклонов и применяемых асбестоцементных волнистых листов следует предусматривать по табл. 4.
Таблица 4(К)
|
Уклон кровли, %, не менее |
Вид кровли |
Тип кровли |
Применяемые материалы |
Расчетный пролет между опорами листов, мм, не более |
|
10 |
|
|
(К) Асбестоцементные волнистые листы унифицированного профиля УВ-7,5-1750; УВ-7,5-2000; УВ-7,5-2500; УВ-6-1750; УВ-6-2000 (ГОСТ 16233-77) с герметизацией продольных и поперечных соединений между листами |
1500 |
|
20 |
|
|
То же, без герметизации соединений
|
1500 |
|
10 |
Асбестоцементная волнистая |
|
Асбестоцементные волнистые листы усиленного профиля марок ВУ-К (ГОСТ 8423-75) с герметизацией продольных и поперечных соединений между листами |
1250 |
|
20 |
|
|
То же, без герметизации соединений |
1250 |
|
10 |
|
|
Асбестоцементные волнистые листы среднего профиля типа СВ-1750 (ГОСТ 20430-75) с герметизацией продольных и поперечных соединений |
750 |
|
25 |
|
|
То же, без герметизации соединений |
750 |
|
Примечания: (К) 2. В районах с продолжительными снежными бурями (при объеме переносимого за зиму снега более 200 куб.м/м, определяемого по нормам строительной климатологии) необходимо предусматривать уплотнение поперечных швов лентами из сжимаемых материалов (например, гернита, эластичного пенополиуретана по ГОСТ 10174-72 и др.), отвечающих требованиям соответствующих технических условий. |
||||
|
В складских зданиях для хранения зерна независимо от уклона кровель необходимо предусматривать уплотнение продольных и поперечных соединений между листами. |
||||
|
3. Допускается при соответствующем обосновании, применять асбестоцементные листы других марок. При применении асбестоцементных листов ВО (ГОСТ 378-76) уклон кровли должен составлять 25-33%, а расчетный пролет меду опорами листов (обрешеткой) не более 525 мм. При уклоне кровли 25% нахлестка листов ВО вдоль ската должна быть не менее 200 мм, длина ската кровли не более 9 м. При уклоне 33% и нахлестке листов не менее 120 мм длина ската кровли не должна превышать 15 м. В IVA и IVГ климатических подрайонах при длине ската кровли до 9 м и нахлестке листов вдоль ската не менее 200 мм допускается предусматривать асбестоцементные кровли из листов ВО и листов других видов с уклоном 10% без герметизации соединений. |
||||
|
Для закрепления листов ВО необходимо предусматривать оцинкованные гвозди по ГОСТ 9870-61*. |
||||
3.2. Поперек ската кровли волна перекрывающей кромки асбестоцементного листа должна перекрывать волну перекрываемой кромки смежного листа.
Вдоль ската кровли нахлестка асбестоцементных лисов должна быть не менее 150 и не более 300 мм.
3.3. Для герметизации соединений между асбесоцементными листами в кровлях типов Кл-1, Кл-3, Кл-5 следует предусматривать герметизирующие мастики согласно настоящим Нормам.
3.4. При проектировании асбестоцементных кровель (типов Кл-1 - Кл-6) необходимо предусматривать применение листов только со срезанными углами.
Рядовые листы должны иметь срезанные диагональные противоположные углы. Карнизные, коньковые и краевые листы должны иметь один срезанный угол. Срезку углов не предусматривают только у начальных карнизных и конечных коньковых листов.
3.5. Крепление асбестоцементных листов к стальным и железобетонным прогонам необходимо предусматривать при помощи стальных оцинкованных крюков или скоб, а к деревянным брускам оцинкованными шурупами (по ГОСТ 1144-70*). Листы СВ-1750 допускается закреплять к деревянным брускам оцинкованными гвоздями, отвечающими требованиям соответствующих ТУ.
Крюки, скобы, шурупы и оцинкованные гвозди должны быть в комплекте со стальными оцинкованными шайбами и мягкими прокладками.
При расчетном ветровом отсосе до 60 кгс/кв.м в рядовых кровельных листах приборы для крепления устанавливаются по нижнему прогону на гребне второй волны, считая от накрывающей (по одному креплению на лист). В карнизных и краевых накрывающих листах дополнительно устанавливаются крепления по гребням волн, предшествующих накрываемой волне, а в коньковых листах и по гребням второй волны - по верхним прогонам. При ветровом отсосе более 60 кгс/кв.м приборы для крепления листов дополнительно устанавливаются на гребне волны, предшествующей накрываемой.
3.6. Для компенсации деформаций в кровлях из волнистых асбестоцементных листов следует предусматривать устройство деформационных швов через 12-18 м.
При длине здания до 25 м деформационные швы в асбестоцементных кровлях не требуются.
3.7. (К) При применении коньковых упрощенных деталей в коньковой части асбестоцементных кровель следует предусматривать заполнение впадин между волнами цементным раствором марки 50 на длину 150 мм.
3.8. В местах пропуска вентиляционных блоков, шахт и другого инженерного оборудования (которое должно располагаться в коньковой части кровель) следует предусматривать переходные детали, защитные фартуки из оцинкованной кровельной стали и герметичное соединение их со стенками блоков, шахт или оборудования.
3.9. У примыканий кровли к стенам следует предусматривать защитные фартуки из оцинкованной кровельной стали, верхний конец которых должен быть закреплен к стене и герметизирован. Нижний конец фартуков должен перекрывать не менее одной волны; по скату кровель защитные фартуки должны иметь нахлестку не менее 100 мм.
3.10. Стойки антенн и различные стержни для закрепления оттяжек должны проходить через отверстия в гребне листов, жестко соединяться с несущими конструкциями и защищаться от затекания воды.
3.11. На кровлях необходимо предусматривать устройство настилов шириной 400 мм из досок вдоль коньков, по скату кровли у торцовых стен, деформационных швов, а также в местах прохода к вентиляционному и другому обслуживаемому оборудованию.
Решение элементов покрытий и выбор типов кровель
3.12. Типы кровель из листовых материалов и конструктивные элементы покрытий зданий и сооружений следует принимать в соответствии с прил.3.
3.13. (К) В качестве основания (опор) под асбестоцементные листы следует предусматривать прогоны из стали, железобетона или деревянные бруски, а при применении листов ВО - обрешетку из досок.
3.14. В утепленных покрытиях типа Пл-2 необходимо предусматривать пароизоляционный слой по швам между плитами, у примыканий плит к стенам, деформационным швам, в местах пропуска через покрытия шахт и труб (для предохранения от увлажнения парообразной влагой теплоизоляции и образования конденсата на внутренней поверхности кровельных листов).
3.15. При проектировании многопролетных зданий с утепленными покрытиями типа Пл-2 на участках средних ендов допускается предусматривать кровлю из рулонных материалов в соответствии с указаниями раздела 2 настоящих Норм.
4. Водоотводящие устройства
4.1. Удаление с кровель дождевых и талых вод следует предусматривать с учетом норм проектирования соответствующих зданий и сооружений и требований строительных норм по проектированию канализации и водостоков зданий.
4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли на пониженных участках каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.
4.3. Для поддержания уровня воды при необходимости охлаждения кровли водой следует предусматривать установку съемных переливных патрубков.
4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок; при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.
Присоединение воронок, установленных по обеим сторонам шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков, обеспечивающих герметичность и эластичность соединений.
4.5. Не допускается установка водосточных стояков в толще наружных стен. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию.
Допускается предусматривать обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.
4.6. Чаши водосточных воронок должны быть жестко прикреплены хомутами к несущим настилам или к плитам покрытий и соединены со стояками внутренних водостоков через компенсаторы.
В покрытиях типов П-1, П-2, П-5 для установки водосточных воронок следует предусматривать стальные оцинкованные поддоны.
4.7. В местах установки водосточных воронок основной водоизоляционный ковер, наклеиваемый на фланец воронки, необходимо усиливать тремя мастичными слоями, армированными двумя слоями стеклохолста или стеклосетки согласно рис. 4 прил. 6. Усиление слоев основного водоизоляционного ковра допускается предусматривать также двумя слоями рулонных материалов, применяемых для устройства кровли, и слоем мешковины, пропитанной в мастике.
Прижимное кольцо должно жестко крепиться к чаше воронки.
4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании; при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв.см на 1 кв.м площади кровли.
5. Мероприятия по обеспечению надежности кровель
5.1. Для зданий и сооружений, возводимых в Северной строительно-климатической зоне, следует предусматривать рулонные и мастичные кровли с уклоном, как правило, до 2,5%.
5.2. Для предотвращения появления вздутий между основанием и водоизоляционным ковром следует предусматривать в покрытиях типов П-1, П-3 непроклеенные полосы шириной 50-100 мм по швам между теплоизоляционными плитами вдоль ската кровель, а в покрытиях с пароизоляцией и выравнивающими стяжками (при уклоне кровли не боле 8%) - полосовую или точечную приклейку нижнего слоя водоизоляционного ковра.
Точечная и полосовая приклейка должна быть равномерной и составлять 25-35% площади наклеиваемых полотнищ рубероида, при этом их раскатку следует предусматривать вдоль ската кровель; верхний край полотнища на коньковом участке кровли должен переходить на противоположную поверхность ската не менее чем на 1 м.
На карнизах и в местах примыканий кровель к выступающим конструктивным элементам необходимо предусматривать возможность выхода воздуха наружу из всех непроклеенных участков.
5.3. Для вентиляции чердачного пространства в продольных наружных стенах зданий с чердачными покрытиями необходимо предусматривать устройство приточно-вытяжных отверстий общей площадью сечения в каждой стене не менее 1:500 площади покрытия либо устройство в покрытии слуховых окон. Приточно-вытяжные отверстия должны иметь металлическую сетку с ячейками размером не более 20X20 мм.
Невентилируемые воздушные прослойки (пустоты) в покрытиях зданий допускаются над помещениями с относительной влажностью воздуха не более 60%; в невентилируемых покрытиях не разрешается применять древесину и теплоизоляционные материалы на ее основе.
5.4. Требуемая высота вентилируемой воздушной прослойки над теплоизоляцией в покрытии типа П-7, Пл-2 определяется на основе расчета ее осушающего эффекта за годовой период эксплуатации и должна быть не менее 50 мм. Площадь приточно-вытяжных отверстий должна быть не менее площади сечения вентилируемой прослойки.
5.5. Каналы в покрытии типа П-8 следует предусматривать в случае, если начальная влажность легкого бетона превышает 15% (по весу), и при относительной влажности воздуха в помещении выше 60%.
5.6. Для уменьшения деформации усадки и коробления следует предусматривать гидрофобизацию наружной стороны асбестоцементных листов кремнийорганической жидкостью ГКЖ-94 по ГОСТ 10834-64 или ГКЖ-11 по МРТУ 6-02-271-63 либо окраску краской БТ-177 по ГОСТ 5631-70.*
5.7. Асбестоцементные кровли должны иметь возможно простую форму. Необходимо предусматривать герметизацию продольных и поперечных соединений между кровельными листами, если карнизные участки кровель имеют затенение (от солнечной радиации) соседними строениями.
5.8. Диаметр отверстий в асбестоцементных листах должен быть на 2-3 мм больше диаметра стержня крепежного элемента.
Асбестоцементные листы не допускается учитывать при расчете жесткости несущих конструкций покрытия.
Определение основных терминов
Кровля - верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков.
Основание под кровлю - поверхность теплоизоляции, несущих плит или стяжек, по которой наклеивают слои водоизоляционного ковра (рулонного или мастичного). В кровлях из асбестоцементных волнистых листов - опоры для закрепления листов (прогоны или обрешетка).
Основной водоизоляционный ковер (в составе рулонных и мастичных кровель) - слои рулонных материалов на мастиках или слои мастик, армированные стекломатериалами, последовательно выполняемые по основанию под кровлю.
Дополнительный водоизоляционный ковер (рулонный или мастичный) - слои из рулонных материалов или мастик, армированных стекломатериалами, выполняемые для усиления основного водоизоляционного ковра в ендовах, на карнизных участках, в местах примыкания к стенам, шахтам и другим конструктивным элементам.
Защитный слой - элемент кровли, предохраняющий основной водоизоляционный ковер от механических повреждений, непосредственного воздействия атмосферных факторов, солнечной радиации и распространения огня по поверхности кровли.
Покрытие - верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным.
Приложение 2
Решения элементов покрытий с рулонными и мастичными кровлями
|

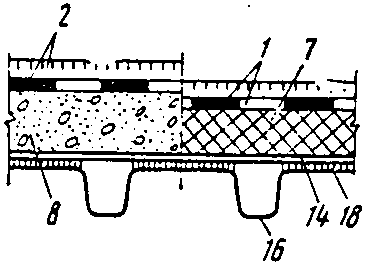

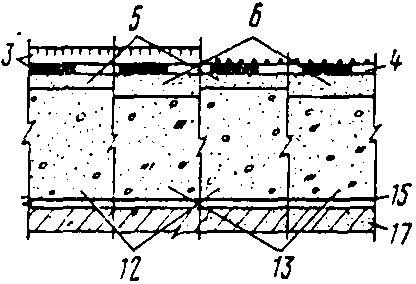

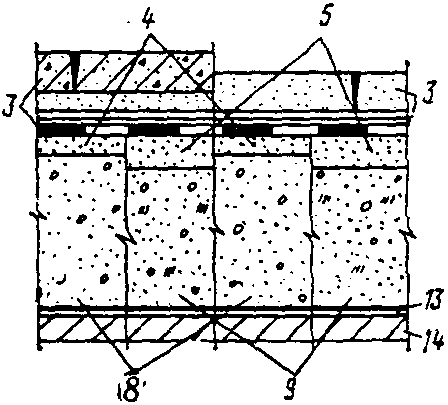

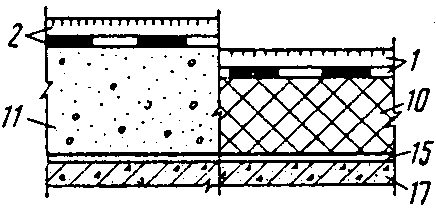

П -1 - утепленное с профилированными настилами и теплоизоляцией - основанием под кровлю |
|
1 - кровля типов К-2, К-3, К-ЗА, К-7 (в табл. 2);
2 - кровля К-1, К-2, К-3, К-3А, К-6, К-7;
3 - кровля К-1- К-3А, К-5 - К-8; |
|

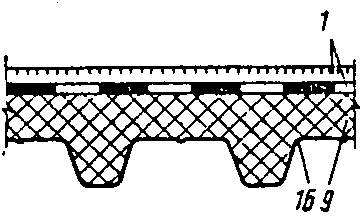

П-2 - утепленное, в том числе из панелей с профилированными настилами и теплоизоляцией - основанием под кровлю |
|
4 - кровля К-9 - К-12;
5 - стяжка типа С-2 (в п. 2.17);
6 - стяжка С-3 (в п. 2.18);
7 - теплоизоляция типов Т-1, Т-3 Т-6, Т-16 (в прил. 4); |
|
П-3 - утепленное с железо-бетонными плитами и теплоизоляцией основанием под кровлю (в том числе из комплексных плит) |
|
8 - теплоизоляция Т-7, Т-10;
9 - теплоизоляция Т-2, Т-9;
10 - теплоизоляция Т-3 - Т-5;
11 - теплоизоляция Т-7, Т-9, Т-10;
12 - теплоизоляция Т-8, Т-11, Т-12
|
|
П-4 - утепленное с железобетонными плитами и стяжкой по теплоизоляции (в том числе из комплексных плит) |
|
13 - теплоизоляция Т-15;
14 - пароизоляция типов В-1, В-2 (в прил.5);
15 - пароизоляция В-2 - В-8;
16 - профилированные стальные настилы;
|
|

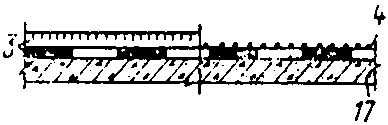

П-5 - неутепленное либо утепленное чердачное с кровлей по железобетонным плитам |
|
17 - железобетонные плиты;
18 - участки склеивания пароизоляции с настилом
|
|
П-6 - утепленное с асбестоцементными полыми плитами |
|
1 - кровля К-2, К-3, К-3А, К-5, К-7, К-8;
1’ - кровля К-1 - К-3А, К-5 К-8;
2 - кровля К-9 - К-12;
3 - кровля К-4, К-4А;
4 - стяжка С-2;
5 - стяжка С-3;
|
|

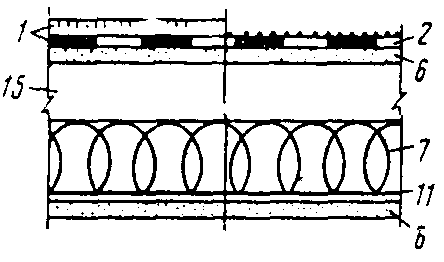

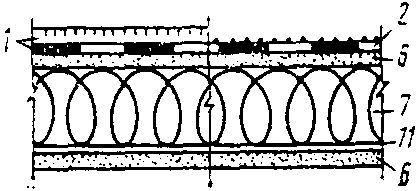

П-7 - утепленное с асбестоцементными каркасными плитами и вентилируемой воздушной прослойкой |
|
6 - обшивка асбестоцементных плит;
7 - теплоизоляция Т-14;
8 - теплоизоляция Т-8, Т-11, Т-12;
|
|

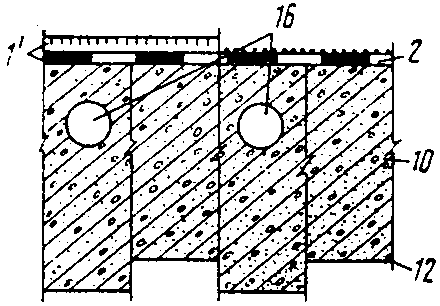

П-8 - утепленное с ребристыми или плоскими плитами из армированных легких бетонов |
|
9 - теплоизоляция Т-15;
10 - теплоизоляция Т-13 (несущая плита);
11 - пароизоляция В-9 В-11;
12 - пароизоляция В-9, В-10;
13 - пароизоляция В-1, В-11, В-12;
|
|
П-9 - эксплуатируемое
|
|
14 - несущая железобетонная плита;
15 - вентилируемая воздушная прослойка;
16 - вентиляционные каналы диаметром 50-60 мм через 150-250 мм
|
Приложение 3
Решения элементов покрытий с кровлями из асбестоцементных волнистых листов
|
Тип покрытия |
Схема покрытия |
Элементы покрытия |
|

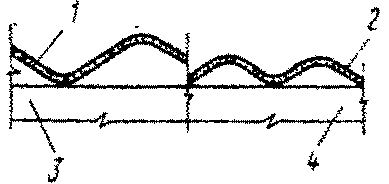

Пл-1 -неутепленное (или чердачное)
|
|
1- кровля Кл-1 -Кл-4;
2 - кровля Кл-5, Кл-6;
3 - прогоны стальные или железобетонные (в п. 3.13);
4 - бруски деревянные;
|
|

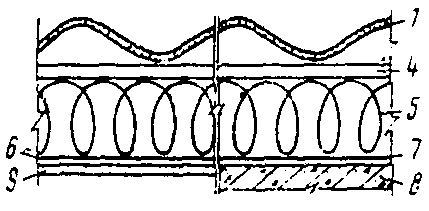

Пл-2 - утепленное с железобетонными или асбестоцементными несущими плитами и вентилируемой воздушной прослойкой
|
|
5 - теплоизоляция Т-14 (в прил. 4);
6 - пароизоляция В-9 - В-11 (в прил.5);
7 - пароизоляция В-1, В-2; 8 - несущая железобетонная плита;
9 - нижняя облицовка асбестоцементной плиты
|
Приложение 4(К)
Типы теплоизоляции
|
Тип теплоизоляции |
Материалы теплоизоляции |
Прочность кгс/кв.см, не менее |
|
|
|
|
на сжатие |
на изгиб |
|
Т-1 |
С добавками антипиренов пенополистирольные (ГОСТ 15588-70*) или пенополиуритановые плиты либо плиты из композиционных пенопластов на основе пенополистирола или пенополиуретана |
1,5 |
1,8 |
|
Т-2 |
С добавками антипиренов пенополиуретановый или пенополистирольный монолитный слой либо слой из композиционных пенопластов на основе пенополистирола или пенополиуретана |
1,5 |
- |
|
Т-3 |
Гидрофобизированные минераловатные плиты повышенной жесткости, производимые из гидромассы |
1 |
- |
|
Т-4 |
То же, прессового способа производства |
0,8 |
- |
|
Т-5 |
Гидрофобизированные стеклопластовые плиты |
0,6 |
- |
|
Т-6 |
Плиты перлитопластбетонные |
2 |
- |
|
Т-7 (К) |
Плиты: |
|
|
|
|
перлитофосфогелевые (ГОСТ 21500-76) |
4,5 |
2,5 |
|
|
из перлитового легковеса |
3 |
2 |
|
Т-8 |
Перлитобитумные плиты (ГОСТ 16136-70) |
- |
2 |
|
Т-9 |
Перлитобитумный монолитный слой |
1,5 |
- |
|
Т-10 |
Калиброванные плиты из ячеистых бетонов с гидрофобизацией |
8 |
- |
|
Т-11 |
Плиты: |
|
|
|
|
из легких бетонов |
5 |
- |
|
|
из ячеистых бетонов (ГОСТ 5742-76) |
8 |
- |
|
|
фибролитовые (ГОСТ 8928-70) |
- |
4 |
|
|
из пеностекла |
5 |
- |
|
Т-12 |
Легкие теплоизоляционные бетоны монолитной укладки (в основном в составе комплексных плит) |
2 |
- |
|
Т-13 |
Плиты из армированных легких бетонов (ГОСТ 7741-66) |
Определяют по расчету |
|
|
Т-14 |
Минераловатные плиты жесткие и полужесткие (ГОСТ 9573 - 72*) |
- |
- |
|
Т-15 |
Керамзит (ГОСТ 9759-71), шунгизит (ГОСТ 19345-73), перлит (ГОСТ 10832-74*), вермикулит (ГОСТ 12865-67) и другие теплоизоляционные засыпки с объемным весом до 600 кгс/куб.м (в основном в составе комплексных плит) |
- |
- |
|
Т-16 |
Пенопластовые плиты на основе резольных фенолоформальдегидных смол (ГОСТ 20916-75) |
2 |
2,6 |
|
Примечания: 1. Прочность на сжатие теплоизоляции Т-1 - Т-6, Т-16 определяется при 10%-ной линейной деформации. |
|||
|
2. Плиты в типах теплоизоляции Т-7 рекомендуется предварительно оклеивать рубероидом для уменьшения повреждаемости и предохранения от увлажнения. |
|||
|
3. В теплоизоляции типа Т-15 сверху должны укладываться и уплотняться гранулы более мелких фракций. |
|||
|
4. Теплоизоляционные слои монолитной укладки (типов Т-9, Т-12) должны разделяться температурно-усадочными швами на участки размером не более 3X3 м. В покрытиях со стальными профилированными настилами эти швы должны располагаться над прогонами и фермами, а в покрытиях с железобетонными плитами - над торцовыми стыками несущих плит. |
|||
|
5. Не должно допускаться непосредственного контакта теплоизоляции типа Т-16 со стальными профилированными настилами |
|||
|
6. В теплоизоляции типа Т-1 плиты прочностью на сжатие 1 кгс/кв.см допускаются при условии предварительной оклейки их рубероидом для повышения прочности при продавливании. |
|||
Приложение 5
Типы пароизоляции
|
Тип пароизоляции |
Материалы пароизоляции |
Расчетные сопротивления паропроницанию кв.м·ч·мм рт.ст/г |
|
В-1 |
Рубероид, наклеенный на горячем битуме и покрытый сверху битумом (для наклейки теплоизоляционных материалов) |
12,3 |
|
В-2 |
Рубероид, наклеенный на горячем битуме |
10,3 |
|
В-3 |
Рубероид, наклеенный на битумно-кукерсольной мастике и покрытый сверху этой же мастикой |
16,4 |
|
В-4 |
Рубероид, наклеенный на битумно-кукерсольной мастике |
13,1 |
|
В-5 |
Рубероид |
8,3 |
|
В-6 |
Окраска горячим битумом за 1 раз |
2 |
|
В-7 |
Окраска битумно-кукерсольной мастикой за 1 раз |
4,8 |
|
В-8 |
То же, за 2 раза |
8,1 |
|
В-9 |
Окраска поливинилхлоридным лаком (ГОСТ 7313-75) за 2 раза |
29 |
|
В-10 |
Окраска хлоркаучуковым лаком за 2 раза |
26 |
|
В-11 |
Полиэтиленовая пленка толщиной 200 мк, наклеенная на битумно-кукерсольной мастике (ГОСТ10354-73) |
1000 |
|
В-12 |
Изол (ГОСТ 10296-71) |
40 |
|
Примечания: 1. Для пароизоляции предусматривается рубероид марок РКМ-350Б, РКМ-350В. |
||
|
2. При проектировании пароизоляции В-1 - В-4 по бетонным поверхностям несущих железобетонных плит может предусматриваться затирка их цементно-песчаным раствором проектной марки 50 толщиной 5 мм. |
||
|
3. Для пароизоляции продольных и поперечных стыков между панелями в покрытии типа П-2 (прил.2) необходимо предусматривать применение герметизирующих мастик в соответствии с п. 2.9 настоящих Норм. |
||
Приложение 6
Схемы деталей кровель

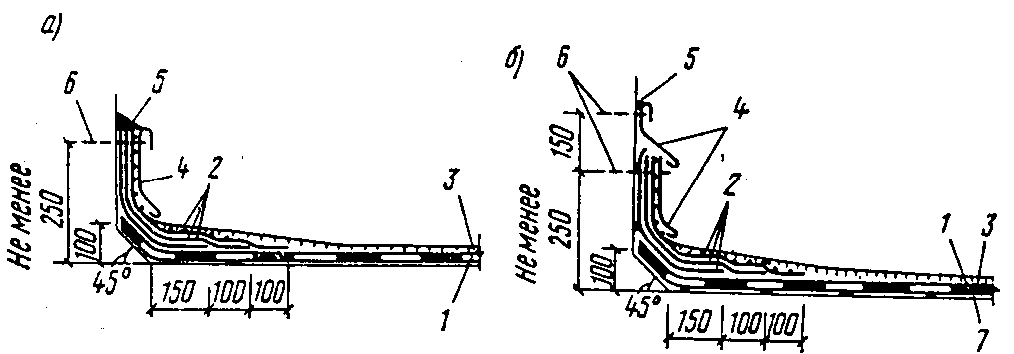

Рис. 1. Примеры примыканий кровель
а - к стенам высотой более 450 мм; б - то же, при выполнении мероприятий по п. 5.2;
1 - основной водоизоляционный ковер (по табл. 2); 2 - слои дополнительного
водоизоляционного ковра с верхним слоем из рубероида (или толя) с крупнозернистой
или чешуйчатой посыпкой (по п. 2.5); 3 - защитный слой (согласно табл. 2); 4 - защитный фартук
из оцинкованной кровельной стали; 5 - герметизирующая мастика (согласно п.2.9);
6 - оси крепежных элементов (для закрепления слоев водоизоляционного ковра,
защитных фартуков); 7 - диффузионная прослойка (согласно п. 5.2),
сообщающаяся с наружным воздухом

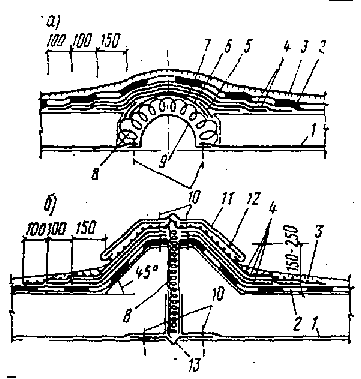

Рис.2. Примеры решений деформационных швов
а - при ширине шва до 60 мм с полукруглым компенсатором из оцинкованной стали (при ширине вставки 500-1000 мм компенсатор выполнять из листовой стали толщиной 3-4 мм);
б - со стенками из сборных бетонных деталей; 1 -пароизоляция (по расчету);
2 - основной водоизоляционный ковер (по табл. 2); 3 - защитный слой (согласно табл. 2);
