СНиП 2.06.05-84 (1990), часть 2
2.2* При проектировании земляных насыпных плотин на нескальном основании следует отдавать предпочтение однородным плотинам, а также плотинам с грунтовым противофильтрационным устройством (призмой, ядром, экраном).
При проектировании плотин в северной строительно-климатической зоне на нескальных основаниях, сложенных из мало- и среднесжимаемых при оттаивании мерзлых грунтов, предпочтение следует отдавать мерзлым плотинам с ядром, а на сильнольдистых основаниях — мерзлым плотинам с центральной противофильтрационной призмой.
2.3. При возведении плотин в две или несколько очередей следует, как правило, проектировать их однородными или неоднородными — с противофильтрационной верховой призмой или с экраном.
2.4*. Земляные плотины, дамбы, противофильтрационные устройства напорных сооружений в виде экранов, ядер и понуров можно возводить отсыпкой грунтов в воду.
Грунт отсыпают в воду как в искусственные прудки, так и в естественные водоемы (без постройки перемычек и организации водоотлива) с учетом глубин и скоростей течения.
ТРЕБОВАНИЯ К МАТЕРИАЛАМ
2.5*. Земляные насыпные плотины можно возводить из всех видов грунтов, за исключением:
а) содержащих водорастворимые включения хлоридных солей более 5% по массе, сульфатных или сульфатно-хлоридных более 10% по массе;
б) содержащих не полностью разложившиеся органические вещества (например, остатки растений) более 5% по массе или полностью разложившиеся органические вещества, находящиеся в аморфном состоянии, более 8% по массе;
в) сильнольдистых и льдистых грунтов.
Указанные в подпунктах « а» и «б» грунты допускается применять для создания тела плотины при наличии соответствующего обоснования и при условии проведения необходимых защитных инженерных мероприятий, а также соблюдения правил охраны поверхностных вод от загрязнения сточными водами.
В северной строительно-климатической зоне допускается применение мерзлых слабольдистых грунтов при возведении земляных насыпных плотин при соответствующем обосновании.
2.6*. Для создания грунтовых противофильтрационных устройств в теле и основании плотины (экранов, ядер, понуров, зубьев) следует применять слабоводопроницаемые грунты.
При выборе этих грунтов надлежит учитывать следующее:
а) наиболее пригодными грунтами для образования противофильтрационных устройств являются глинистые с коэффициентом фильтрации k < 0,1 м/сут и при числе пластичности Ip ³ 0,05 (при соответствующем обосновании Ip ³ 0,03);
б) допускается применять искусственную грунтовую смесь, содержащую глинистые, песчаные, дресвяные и крупнообломочные грунты. Состав грунтовой смеси следует определять по результатам исследований и проверки его в производственных условиях на опытных отсыпках и выбирать на основании технико-экономического сравнения вариантов;
в) для экранов и понуров плотин III и IV классов допускается применять торф (с учетом указаний п. 1.5*), причем необходимо предусматривать защитное покрытие из минеральных грунтов.
В северной строительно-климатической зоне допускается применение торфа в качестве материала для экранов и понуров плотин при соответствующем обосновании;
г) допускаемые величины засоленности грунтов, предназначенные к укладке в ядра и противофильтрационные призмы мерзлых плотин, следует устанавливать по результатам теплотехнических расчетов и на основании технико-экономического сравнения вариантов.
2.7*. Песчаные грунты (мелкозернистые, средней крупности и крупные) следует применять для однородных плотин и плотин с центральной или верховой противофильтрационной призмой, если обеспечивается фильтрационная прочность грунтов плотины, а величина фильтрационного расхода воды через ее тело допустима по результатам водохозяйственных и энергоэкономических расчетов.
2.8*. Песчаные и крупнообломочные грунты при необходимой прочности, морозостойкости и водостойкости и при обеспечении сопряжения с противофильтрационным устройством и основанием допускается применять без ограничений для призм земляных насыпных плотин. Возможность укладки этих грунтов в тело плотины определяется фильтрационным, термовлажностным и напряженным состоянием плотины.
ОЧЕРТАНИЯ ОТКОСОВ И ГРЕБНЯ ПЛОТИНЫ
2.9. Крутизну откосов плотины надлежит назначать исходя из условия их устойчивости с учетом:
а) физико-механических характеристик грунтов откосов и основания;
б) действующих на откосы сил: собственного веса, влияния воды (взвешивания, фильтрационных сил, капиллярного давления), сейсмических, динамических, внешних нагрузок на гребне и откосах и др.;
в) высоты плотины;
г) производства работ по возведению плотины и условий ее эксплуатации.
При предварительном назначении крутизны откосов допускается пользоваться аналогичными данными построенных сооружений с последующей проверкой расчетом устойчивости откосов.
При наличии на верховом откосе плотины экрана, образованного материалом, имеющим более низкие значения и с по сравнению с соответствующими характеристиками грунтов тела плотины, крутизну верхового откоса следует назначать с учетом не только возможности обрушения откоса в целом, но и сдвига экрана по контакту с телом плотины, а также сдвига защитного слоя по поверхности экрана.
2.10. На откосах плотин, как правило, следует предусматривать устройство берм, определяя их число в зависимости от высоты плотины, условий производства работ, типов крепления откоса и его общей устойчивости.
Бермы следует предусматривать на верховом откосе у нижней границы его крепления для создания необходимого упора, на низовом откосе — для служебных проездов, сбора и отвода атмосферных вод, размещения контрольно-измерительной аппаратуры (КИА).
Устройство берм не должно вести к уположению откоса, определенного расчетом.
2.11. Ширину гребня плотины следует устанавливать в зависимости от условий производства работ и эксплуатации (использования гребня для проезда, прохода и других целей), но не менее 4,5 м.
Ширину гребня плотины в местах сопряжения с другими сооружениями или с берегами следует устанавливать в соответствии с конструкцией сопряжения и необходимостью создания площадок.
2.12*. Отметку гребня плотины следует назначать на основе расчета возвышения его над расчетным уровнем воды.
Возвышение гребня плотины надлежит определять для двух случаев стояния уровня воды в верхнем бьефе:
а) при нормальном подпорном уровне (НПУ) или при более высоком уровне, соответствующем пропуску максимального паводка, входящего в основное сочетание нагрузок и воздействий;
б) при форсированном подпорном уровне (ФПУ), при пропуске максимального паводка, относимого к особым сочетаниям нагрузок и воздействий. Возвышение гребня плотины hs , в обоих случаях определяется по формуле
hs = D hset + hrun 1% + a, (1)
где D hset — ветровой нагон воды в верхнем бьефе;
hrun 1% — высота наката ветровых волн обеспеченностью 1 %;
а — запас возвышения гребня плотины.
При определении первых двух слагаемых формулы (1) следует принимать обеспеченности скорости ветра для расчета элементов волн, наката и нагона при основном сочетании нагрузок и воздействий (при НПУ) по СНиП 2.06.04-82* при особом сочетании нагрузок и воздействий (при ФПУ) эти обеспеченности следует принимать для сооружений I — II классов 20 %, для III класса — 30 %, для IV класса — 50%. Запас а для всех классов плотин следует принимать не менее 0,5 м.
Из двух полученных результатов расчета выбирают более высокую отметку гребня.
При возведении плотины в сейсмических районах отметку гребня следует назначать с учетом высоты гравитационной волны, возникающей в водохранилище в случае образования в нем сейсмотектонических деформаций при землетрясении, определяемой в соответствии с требованиями СНиП II -7-81*.
Отметку гребня плотины проектируют с учетом строительного подъема, назначаемого сверх определенного по п.2.12* возвышения hs . Величину строительного подъема определяют по прогнозируемой осадке гребня согласно пп. 5.16* и 5.17* .
2.13. При наличии на гребне плотины сплошного парапета, рассчитанного на воздействие волн, возвышение его верха над уровнем верхнего бьефа надлежит принимать не ниже значений, полученных, по формуле (1). Возвышение гребня плотины в этом случае назначают на 0,3 м над НПУ или на отметке ФПУ, причем принимают высшую из них.
2.14*. При расположении автодороги на гребне плотины ограждения и направляющие устройства следует выполнять в соответствии с требованиями ГОСТ 23457—86.
2.15. В случае, если гребень плотины или ее откосы сложены из глинистых грунтов, следует предусматривать их защиту от сезонного промерзания слоем песчаного, гравийного или щебенистого грунта. Толщину защитного слоя следует назначать в соответствии с теплотехническими расчетами. При соответствующем обосновании допускается не предусматривать устройство защитного слоя.
КРЕПЛЕНИЕ ОТКОСОВ
2.16. Откосы земляных насыпных плотин следует защищать специальными креплениями, рассчитанными на воздействие волн, льда, течений воды, изменения уровня воды, атмосферных осадков, ветра и прочих климатических и других разрушающих откос факторов (проникновения землеройных животных, пучения глинистого грунта в зимний период и др.).
2.17. Для защиты верхового откоса, как правило, следует применять следующие виды креплений:
а) каменные (насыпные);
б) бетонные монолитные, железобетонные сборные и монолитные с обычной и предварительно напряженной арматурой;
в) асфальтобетонные;
г) биологические.
При наличии данных, обоснованных исследованиями или опытом строительства и эксплуатации плотин, допускается применять и другие виды креплений верховых откосов, например, гравийно-галечниковые, грунтоцементные и др.
2.18. Вид крепления следует устанавливать исходя из технико-экономической оценки вариантов с учетом максимального использования средств механизации и местных материалов, характера грунта тела плотины и основания, агрессивности воды, долговечности крепления в условиях эксплуатации, архитектурных требований.
2.19. Крепление верхового откоса плотины делится на основное, расположенное в зоне максимальных волновых и ледовых воздействий, возникающих в эксплуатационный период, и облегченное — ниже основного крепления.
Верхней границей основного крепления, как правило, следует считать отметку гребня плотины.
В случае значительного возвышения гребня над расчетным уровнем воды основное крепление следует заканчивать ниже гребня на отметке высоты наката hrun ; далее до гребня доводят облегченное крепление.
2.20. Нижнюю границу основного крепления следует назначать, считая от минимального уровня сработки водохранилища на глубине
h = 2h1% . (2)
При этом нижняя граница основного крепления должна быть ниже минимального уровня сработки водохранилища не менее чем на 1,5t , где t — расчетная толщина ледяного покрова.
Примечание. Облегченное крепление должно защищать откос от повреждений при воздействии льда, волн и течений не только в процессе нормальной эксплуатации сооружений, но и в периоды наполнения и опорожнения водохранилища. Облегченное крепление должно сопрягаться с основанием плотины или с бермой, например, устройством упора из камня или бетона. В случае устройства крепления дна перед сооружением крепление откоса плотины должно быть сопряжено с ним.
2.21. При сопряжении основного и облегченного креплений необходимо предусматривать конструктивные меры, например, устройство в виде упора из камня или бетона. Размеры упора следует назначать в зависимости от крутизны откоса, а также коэффициента трения крепления и упора по грунту откоса.
2.22. Для крепления откосов каменной наброской следует применять, как правило, несортированный камень (горную массу).
2.23*. Необходимые массу и размеры отдельных камней в наброске крепления откосов, число камней размером менее расчетного, а также толщину наброски следует определять расчетом в соответствии с требованиями СНиП 2.06.04-82*.
2.24. Толщину каменной наброски следует принимать с учетом возможности частичного выноса мелких частиц из наброски при волновом воздействии, подвижки крупных камней, уплотнения материала крепления, а также опыта эксплуатации аналогичных креплений, но не менее 3ds,85 , где ds,85 — диаметр камня, масса которого вместе с массой более мелких фракций составляет 85 % массы всей каменной наброски крепления.
2.25. Каменные материалы для крепления откосов следует применять из изверженных, осадочных и метаморфических пород, обладающих необходимой прочностью, морозостойкостью и водостойкостью.
2.26 . Монолитные железобетонные крепления откосов следует проектировать, как правило, в виде секций размером не более 45х45 м каждая, разделенных между собой температурными поперечными и осадочными продольными швами. Секции крепления следует проектировать состоящими из отдельных плит.
Плиты,
как правило, следует принимать прямоугольной формы с соотношением
сторон 1 £
£
2, где
bsl
—
меньшая
сторона, располагаемая перпендикулярно урезу воды;
размер bsl
назначается, равным 0,4 l
,
где l — расчетная длина
волны, но не более 20 м. Увеличение длины секций допускается при
надлежащем обосновании. В пределах каждой секции армирование должно
быть непрерывным.
2.27. Крепление откосов из сборных железобетонных плит следует проектировать с омоноличиванием их в секции. При соответствующем обосновании допускается крепление из неомоноличенных плит с открытыми швами.
Максимальный размер плит следует устанавливать исходя из условий транспортирования и удобства укладки их на откос.
2.28*. Толщину монолитных и сборных железобетонных креплений следует определять расчетом в соответствии с требованиями СНиП 2.06.04-82* , а также при соответствующем обосновании — по имеющимся аналогам.
2.29 . При пологих откосах плотин (1:7 — 1:12) и высоте волны не более 1 м может быть применено облегченное крепление в виде слоя крупнообломочного грунта, крупность частиц и толщину которого следует определять расчетом или исследованиями.
2.30*. Крепление низового откоса следует выбирать в зависимости от материала, из которого возведена низовая призма плотины, с целью защиты его от атмосферных воздействий и разрушения землеройными животными. Для крепления низового откоса из песчаных или глинистых грунтов следует, как правило, применять посев трав по растительному слою толщиной 0,2—0,3 м, отсыпку щебня или гравия слоем толщиной 0,2 м и другие виды облегченных покрытий.
В северной строительно-климатической зоне толщину слоя крепления низового откоса плотины, отсыпаемого из щебня или гравия следует принимать в соответствии с теплотехническими расчетами.
2.31. Если низовой откос подвержен воздействию льда и волн со стороны нижнего бьефа, его крепление следует рассчитывать так же, как и для верхового откоса.
2.32. Обратные фильтры под креплением откосов, выполненным в виде каменной наброски, плит с открытыми швами или со сквозными отверстиями и т.п., могут состоять из одного слоя разнозернистого материала или двух слоев материалов с различными по крупности частицами, а также из искусственных водопроницаемых материалов (стекловолокна, минеральной ваты и др.).
2.33. Материал для обратного фильтра, число слоев и их толщину выбирают в зависимости от вида грунта откоса, наличия и состава местного материала и результатов технико-экономического сравнения вариантов.
2.34. Под обратными фильтрами на откосах из глинистых, мелкозернистых песчаных или разжижающихся при динамических нагрузках грунтов следует укладывать песчаную пригрузку, зерновой состав и толщину которой устанавливают на основании данных исследований и расчетов.
2.35. Под креплениями из монолитных или сборных железобетонных плит (с уплотненными швами или замоноличенных в секции) на откосах из песчаных или глинистых грунтов следует, как правило, укладывать однослойный обратный фильтр.
2.36. Допускается применение монолитных железобетонных бесфильтровых креплений при соблюдении условий, обеспечивающих надежную работу конструкции.
2.37. Крутизну неукрепленного волноустойчивого грунтового откоса следует принимать в соответствии с расчетным волновым воздействием. При этом очертание откосов должно быть принято с учетом «профиля динамического равновесия». применение неукрепленных откосов должно быть обосновано исследованиями и технико-экономическим сопоставлением с вариантами укрепленных откосов.
ПРОТИВОФИЛЬТРАЦИОННЫЕ УСТРОЙСТВА
2.38*. Противофильтрационные устройства следует выполнять из слабоводопроницаемых грунтов (глинистых и мелкозернистых песчаных, глинобетона, а также торфа) или негрунтовых материалов (бетона, железобетона, полимерных, битумных материалов и др.) в виде верховой или центральной противофильтрационной призмы, экрана, диафрагмы, ядра, понура, шпунта, стенки, в том числе и создаваемой методом «стена в грунте», цементационной и других завес, а при соответствующем обосновании — в виде комбинированной конструкции из грунтовых и негрунтовых материалов.
Водонепроницаемость грунтовых противофильтрационных устройств мерзлых плотин (ядер, центральных призм) следует обеспечивать устройством в них мерзлотных завес, смыкающихся, в частности, с вечномерзлыми грунтами основания.
2.39. Противофильтрационные устройства следует выбирать в зависимости от вида земляной плотины, характеристик грунтов ее тела и основания, наличия необходимых грунтовых или негрунтовых материалов для противофильтрационных устройств, высоты плотины, положения водоупора основания и условий производства работ, от результатов технико-экономического сопоставления вариантов.
2.40* Толщину грунтового экрана или ядра плотины следует увеличивать сверху вниз.
Минимальную толщину экрана или ядра поверху назначают из условий производства работ, но не менее 0,8 м, а понизу — такую, чтобы градиенты напора фильтрационного потока, принимаемые для глинобетона, глины и суглинка, удовлетворяли критерию фильтрационной прочности (п. 5.5*).
Участки ядра или экрана, а также понура, на которых возможны их промерзание и размыв вследствие значительных скоростей течения воды (например, при подходе к донному водоспуску), следует покрывать защитным слоем.
2.41* Гребень грунтового экрана (после окончательной осадки плотины) должен быть выше форсированного уровня воды в верхнем бьефе с учетом высоты волны и нагона уровня воды (п. 2.12*).
Гребень ядра должен быть выше форсированного подпорного уровня воды с учетом нагона, но без учета наката волны (п. 2.12*).
2.42*. При глубоком залегании водоупора следует при экране (ядре) предусматривать устройство понура или завесы. Понур, как правило, следует выполнять из того же материала, что и экран (ядро).
Длину понура следует назначать в зависимости от допустимых фильтрационных расходов, а также по условию недопущения опасных фильтрационных деформаций грунта основания плотины.
Толщину понура следует принимать исходя из условий обеспечения его фильтрационной прочности (п. 5.5 *). Наименьшую конструктивную толщину грунтового понура принимают не менее 0,5 м.
В случае, если под экраном расположен крупнозернистый грунт тела плотины, между экраном и этим грунтом следует укладывать обратный фильтр (то же при проектировании понура на крупнозернистом грунте основания).
2.43*. При отсутствии на месте строительства плотины грунтов, пригодных для противофильтрационного устройства, или при неблагоприятных климатических условиях необходимо предусматривать негрунтовые противофильтрационные устройства из асфальтобетона, железобетона, полимерных материалов или инъекционную диафрагму.
2.44*. Асфальтобетонные экраны следует выполнять из гидротехнического асфальтобетона или полимерасфальтобетона с заданными по условиям строительства и работы конструкции показателями его физико-механических свойств. Свойства асфальтобетона для строительства экранов следует назначать из условия устойчивости его на откосе, трещиностойкости при отрицательных температурах воздуха, усталостной прочности и жесткости при волновых нагрузках.
Применение асфальтобетонных экранов при температурных воздействиях ниже минус 50°С не допускается.
Толщину асфальтобетонного экрана и его конструкцию следует устанавливать из условия сохранения его сплошности и прочности при волновых, ледовых и температурных воздействиях. Подготовку под экран выполняют по принципу переходного споя. Его конструкция должна исключать появление противодавления под экраном.
2.45* Асфальтобетонные диафрагмы выполняют из литого, пластичного и уплотняемого горячего асфальтобетона. Тип и состав асфальтобетона для строительства диафрагмы следует выбирать исходя из прочностных свойств материала, технологических и экономических расчетов.
Применение асфальтобетонных диафрагм при температурных воздействиях ниже минус 50°С не допускается.
Основным требованием к конструкции диафрагмы является обеспечение ее работы в сжатом состоянии совместно с грунтом тела плотины. При этом напряжения и деформации в диафрагме не должны превышать расчетных значений выбранного для данной диафрагмы состава асфальтобетона.
Состав грунта переходных слоев следует проектировать из условия недопустимости проникания в его поры асфальтобетона диафрагмы и его непросыпаемости в поры грунта тела плотины.
Конструкция примыканий асфальтобетонной диафрагмы к основанию и к бетонным сооружениям должна обеспечивать возможность скольжения диафрагмы по поверхности примыканий. Асфальтовый материал в зоне примыкания должен при этом работать в сжатом состоянии.
2.46. Толщина асфальтобетонной диафрагмы назначается по расчету из условия сохранения ее сплошности и несущей способности в строительный и эксплуатационный периоды. Предварительно ее толщина задается по формуле t = а + 0,008Н , где Н — напор в рассматриваемом сечении диафрагмы, а = 0,4 — 0,5 м.
Асфальтобетонные диафрагмы следует, как правило, применять при больших деформациях тела плотины.
2.47*. Железобетонные экраны в земляных насыпных плотинах следует применять при соответствующем технико-экономическом обосновании. Основные требования к проектированию железобетонных экранов изложены в пп. 4.25, 4.26, 4.27, 4.28*.
2.48* Бетонные и железобетонные (сборные и монолитные) диафрагмы следует проектировать в соответствии с требованиями СНиП 2.06.08-87. Диафрагмы следует разрезать вертикальными и горизонтальными швами с соответствующими уплотнениями, допускающими температурно-осадочные деформации.
2.49* При использовании полимерных материалов (например, полиэтиленовой, поливинилхлоридной, бутилкаучуковой пленок и др.) для создания противофильтрационных устройств конструкция этих устройств и технология строительства должны обеспечивать защиту их от солнечной радиации и механических повреждений.
В зависимости от величины допускаемых фильтрационных потерь и материала соединение полимерных элементов между собой может быть сварным, клеевым или механическим в виде нахлеста.
Толщину противофильтрационного устройства из полимерного материала следует назначать расчетом исходя из следующих условий:
величина максимальных растягивающих напряжений в материале не должна превышать величины допускаемого растягивающего напряжения, определяемого требуемой долговечностью;
зерновой состав контактирующего грунта должен обеспечивать неповреждаемость полимерного материала. В виде исключения, при соответствующем обосновании, допускается снижение требования к неповреждаемости, что должно быть обосновано экспериментальными исследованиями общей и местной фильтрационной надежности сооружения. Противофильтрационные конструкции из полимерных материалов допускается применять для плотин III и IV классов, а также при надлежащем обосновании, для плотин I и II классов высотой до 60 м.
2.50. Инъекционную диафрагму в плотине следует создавать путем нагнетания в поры грунта тела плотины специального уплотняющего раствора различного состава и консистенции.
Состав и технологию нагнетания инъекционных растворов обосновывают соответствующими исследованиями, а при необходимости — опытными работами.
Толщину инъекционной диафрагмы в основании следует принимать не менее 1/10 напора на плотину.
Инъекционная диафрагма должна обладать необходимой фильтрационной прочностью, обеспечивающей долговечность плотины.
ДРЕНАЖНЫЕ УСТРОЙСТВА
2.51. Устройство дренажа тела земляной плотины следует проектировать с целью:
а) организованного отвода воды, фильтрующейся через тело и основание плотины в нижний бьеф;
б) предотвращения выхода фильтрационного потока на низовой откос и в зону, подверженную промерзанию;
в) экономически обоснованного снижения депрессионной поверхности для повышения устойчивости низового откоса (внутренний дренаж),
г) повышения устойчивости верхового откоса при быстрой сработке водохранилища, а также для снятия порового давления, возникающего при сейсмических воздействиях;
д) отвода воды, профильтровавшейся через экран, ядро. В случае слабоводопроницаемого материала низовой призмы плотины и наличия низовой переходной зоны отвод воды следует осуществлять специальным дренажным слоем на поверхности основания, соединенным с дренажем низовой призмы плотины.
В высоких плотинах, выполняемых из суглинистого или супесчаного грунта, для ускорения консолидации и устранения влияния порового давления может быть предусмотрено устройство горизонтальных или вертикальных дрен в толще низовой и центральной частей тела плотины.
2.52*. При проектировании дренажных устройств необходимо учитывать физические характеристики грунтов тела и основания плотины, их суффозионность и условия фильтрации в области дренажа.
Размеры дренажных устройств следует определять для каждого конкретного случая исходя из фильтрационных условий, исключающих кольматаж грунта в области дренажа.
Конструкции дренажных устройств низовой части плотины представлены на черт. 2.

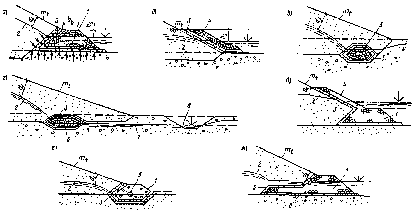

Черт. 2. Схемы основных видов дренажа
в русле: а — дренажный банкет; б — наслонный дренаж. На берегу: в — трубчатый дренаж; г — горизонтальный дренаж; д —ж — комбинированные дренажи; 1 — дренажный банкет; 2 — поверхность депрессии; 3 — обратный фильтр; 4 — наслонный дренаж; 5 —труба; 6 — дренажная лента; 7 — отводящая труба; 8 — отводящая канава: df — максимальная глубина промерзания; mt — коэффициент низового откоса: bb — ширина банкета поверху
Дренаж талой плотины, возводимой в северной строительно-климатической зоне, следует располагать в непромерзающей части профиля плотины (черт. 1.1, а ).
2.53. Для устройства обратного фильтра дренажа должны применяться несвязные естественные или получаемые дроблением грунты, а также искусственные пористые материалы — пористый бетон и др. (п. 2.71).
Дренажный коллектор следует проектировать из камня, бетонных, железобетонных, асбестоцементных, гончарных труб и др. с учетом агрессивности воды.
2.54* Дренажный банкет (черт. 2, а ) следует выполнять, как правило, на русловых участках плотины при ее возведении без перемычек и при перекрытии реки отсыпкой камня в воду.
Превышение гребня дренажного банкета hs (при отсутствии наслонного дренажа) над максимальным уровнем нижнего бьефа (черт. 2, а , б ) следует определять с запасом на волнение, величину которого устанавливают в соответствии с п. 2.12* но не менее 0,5 м. Ширину банкета поверху назначают из условий производства работ, но не менее 1 м.
При сопряжении тела плотины с дренажным банкетом должна быть обеспечена фильтрационная прочность сопряжения за счет устройства обратного фильтра по внутреннему откосу банкета. При наличии в основании мелкозернистого грунта и больших выходных градиентов напора под дренажным банкетом надлежит предусматривать горизонтальный обратный фильтр. Гребень дренажного банкета следует защищать от засорения поверхностными стоками.
2.55* Наслонный дренаж (черт. 2, б ) следует выполнять на участках плотины, перекрывающих затопляемую пойму, а также при отсутствии на месте строительства достаточного количества камня.
Толщину наслонного дренажа с обратным фильтром следует назначать из условий производства работ, но не менее величины
t = 5ds , 85 + tf (3)
где ds , 85 — диаметр частиц, масса которых вместе с массой более мелких фракций составляет 85 % массы грунта всего дренажного слоя; tf — толщина обратного фильтра.
Материал наслонного дренажа должен сопрягаться с материалом обратного фильтра и защищать низовой откос от волнового воздействия в нижнем бьефе, а в некоторых случаях — и от промерзания.
Превышение гребня наслонного дренажа hs над максимальным уровнем нижнего бьефа следует принимать, как и для дренажного банкета (п. 2.54*), с учетом высоты выклинивания фильтрационного потока на низовой откос плотины и глубины промерзания.
2.56 . Трубчатый дренаж (черт. 2, в ) следует применять, как правило, на тех участках плотины, где в период ее эксплуатации вода в нижнем бьефе отсутствует или присутствует кратковременно.
Трубчатый дренаж следует предусматривать из бетонных или асбестоцементных труб (перфорированных) с заделанными или незаделанными стыками, с обсыпкой обратным фильтром.
Сечение дренажных труб следует определять гидравлическими расчетами. Диаметр дренажной трубы следует принимать не менее 200 мм.
По длине трубчатого дренажа необходимо предусматривать смотровые колодцы, располагаемые с учетом рельефа местности и требуемых уклонов.
2.57. Горизонтальный дренаж (черт. 2, г) следует проектировать в виде сплошного дренажного слоя или отдельных горизонтальных поперечных или продольных дренажных лент, выполняемых из крупнозернистого материала и защищаемых обратным фильтром.
2.58. Комбинированный дренаж (черт. 2, д — ж) представляет собой одну из возможных комбинаций дренажей, указанных в пп. 2.54* — 2.57. Отметку гребня банкета комбинированного дренажа (см. черт. 2, д ) следует назначать с учетом условий перекрытия русла реки.
2.59 . Размеры дренажных устройств в виде плоских дренажей или дренажных лент следует определять гидравлическими и фильтрационными расчетами с учетом условий выполнения дренажа.
2.60* Вид дренажных устройств может меняться на различных участках плотины, и их конструкцию следует выбирать на основании технико-экономического сравнения вариантов в зависимости от:
а) вида плотин, инженерно-геологических и гидрогеологических условий основания и берегов;
б) физико-механических характеристик грунтов для дренажей;
в) условий производства работ;
г) климатических условий района строительства;
д) условий эксплуатации и температурного режима сооружения;
е) стелени агрессивности воды.
2.61. Дренажи тела плотины, как правило, не устраивают в следующих случаях:
а) при возведении плотин на водопроницаемом основании, в которых депрессионная поверхность без устройства дренажа оказывается достаточно удаленной от поверхности низового откоса и не попадает в зону промерзания;
б) в низовой части плотин с экранами, ядрами и диафрагмами при условии обеспечения отвода профильтровавшейся воды;
в) в плотинах, низовая часть которых выполнена из каменной наброски или из другого крупнообломочного материала (гравийного, галечникового и т. п.).
2.62. В случае, если земляная плотина сопрягается с бетонной, дренажи их должны быть увязаны между собой.
2.63. В местах примыкания плотины к береговым участкам, расположенным выше уровня нижнего бьефа в межень, должен быть предусмотрен организованный отвод воды, профильтровавшейся через плотину (например, горизонтальный дренаж).
