СНиП 2.04.05-91 (2000), часть 8
а) санитарно-гигиенических норм в соответствии с п. 2;
б) норм взрывопожарной безопасности в соответствии с п. 3.
2. Расход воздуха следует определять отдельно для теплого и холодного периодов года и переходных условий, принимая большую из величин, полученных по формулам (1) — (7) (при плотности приточного и удаляемого воздуха, равной 1,2 кг/м3 ):
а) по избыткам явной теплоты:
(1)
Тепловой поток, поступающий в помещение от прямой и рассеянной солнечной радиации, следует учитывать при проектировании:
вентиляции, в том числе с испарительным охлаждением воздуха, для теплого периода года;
кондиционирования — для теплого и холодного периодов года и для переходных условий;
б) по массе выделяющихся вредных или взрывоопасных веществ;
(2)
При одновременном выделении в помещении нескольких вредных веществ, обладающих эффектом суммации действия, воздухообмен следует определять суммируя расходы воздуха, рассчитанные по каждому из этих веществ:
в) по избыткам влаги (водяного пара):
(3)
Для помещений с избытком влаги следует проверять достаточность воздухообмена для предупреждения образования конденсата на внутренней поверхности наружных ограждающих конструкций при расчетных параметрах Б наружного воздуха в холодный период года;
г) по избыткам полной теплоты:
(4)
д) по нормируемой кратности воздухообмена:
(5)
е) по нормируемому удельному расходу приточного воздуха:
(6)
(7)
В формулах (1)—(7):
Lw,z |
— |
расход воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, м3 /ч. |
Q, Qh,f |
— |
избыточный явный и полный тепловой потоки в помещение, Вт; |
с |
— |
теплоемкость воздуха, равная 1,2 кДж/(м3 ×° С); |
tw,z |
— |
температура воздуха в обслуживаемой или рабочей зоне помещения, удаляемого системами местных отсосов, и на технологические нужды, ° С; |
tl |
— |
температура воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, ° С; |
tin |
— |
температура воздуха, подаваемого в помещение, ° С, определяемая в соответствии с п. 6; |
W |
— |
избытки влаги в помещении, г/ч; |
dw,z |
— |
влагосодержание воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, г/кг; |
dl |
— |
влагосодержание воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, г/кг; |
din |
— |
влагосодержание воздуха, подаваемого в помещение, г/кг; |
Iw,z |
— |
удельная энтальпия воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, кДж/кг; |
Il |
— |
удельная энтальпия воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, кДж/кг; |
Iin |
— |
удельная энтальпия воздуха, подаваемого в помещение. кДж/кг, определяемая с учетом повышения температуры в соответствии с п. 6; |
mpo |
— |
расход каждого из вредных или взрывоопасных веществ, поступающих в воздух помещения, мг/ч; |
qw,z , ql |
— |
концентрация вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м3 ; |
qin |
— |
концентрация вредного или взрывоопасного вещества в воздухе, подаваемом в помещение, мг/м3 ; |
Vp |
— |
объем помещения, м3 ; для помещений высотой 6 м и более следует принимать Vp = 6A ; |
A |
— |
площадь помещения, м2 ; |
N |
— |
число людей (посетителей), рабочих мест, единиц оборудования; |
n |
— |
нормируемая кратность воздухообмена, ч-1 ; |
k |
— |
нормируемый расход приточного воздуха на 1 м2 пола помещения, м3 / (ч × м2 ); |
m |
— |
нормируемый удельный расход приточного воздуха на 1 чел., м3 /ч, на 1 рабочее место, на 1 посетителя или единицу оборудования. |
Параметры воздуха tw,z , dw,z , Iw,z следует принимать равными расчетным параметрам в обслуживаемой или рабочей зоне помещения по разд. 2 настоящих норм, а qw,z — равной ПДК в рабочей зоне помещения.
3. Расход воздуха для обеспечения норм взрывопожарной безопасности следует определять по формуле (2).
При этом в формуле (2) qw,z и ql следует заменить на 0,1 qg , мг/м3 (где qg — нижний концентрационный предел распространения пламени по газо-, паро- и пылевоздушной смесям).
4. Расход воздуха Lhe , м3 /ч, для воздушного отопления, не совмещенного с вентиляцией, следует определять по формуле
(8)
где Qhe |
— |
тепловой поток для отопления помещения, Вт; |
the |
— |
температура подогретого воздуха, ° С, подаваемого в помещение, определяется расчетом. |
5. Расход воздуха Lmt от периодически работающих вентиляционных систем с номинальной производительностью Ld , м3 /ч, приводится исходя из n , мин, прерываемой работа системы в течение 1 ч по формуле
(9)
6. Температуру приточного воздуха, подаваемого системами вентиляции с искусственным побуждением и кондиционирования воздуха, tin ° С, следует определять по формулам:
а) при необработанном наружном воздухе:
(10)
б) при наружном воздухе, охлажденном циркулирующей водой по адиабатному циклу, снижающем его температуру на D t 1 ° С:
(11)
в) при необработанном наружном воздухе (см. подпункт “а”) и местном доувлажнении воздуха в помещении, снижающем его температуру на D t 2 ° С :
(12)
г) при наружном воздухе, охлажденном циркулирующей водой (см. подпункт “б”), и местном доувлажнении (см. подпункт “в”):
(13)
д) при наружном воздухе, нагретом в воздухонагревателе, повышающем его температуру на D t 3 ° С:
(14)
где p |
— |
полное давление вентилятора, Па; |
text |
— |
температура наружного воздуха, ° С. |
ПРИЛОЖЕНИЕ 18
Обязательное
СИСТЕМЫ ВЕНТИЛЯЦИИ ЛАБОРАТОРНЫХ ПОМЕЩЕНИЙ
1. Системы вентиляции для лабораторных помещений научно-исследовательского и производственного назначения следует проектировать в соответствии с требованиями, установленными для производственных помещений с учетом категории взрывопожарной и пожарной опасности.
2. Общие приточные системы допускается проектировать для групп помещений, расположенных не более чем на 11 этажах (включая технические и подвальные), категорий В, Г и Д и административно-бытовых с присоединением к ним не более двух (на разных этажах) кладовых категории А, каждая площадью не более 36 м2 , для хранения оперативного запаса исследуемых веществ. На воздуховодах этих кладовых следует устанавливать огнезадерживающие клапаны с пределом огнестойкости 0,5 ч. Для помещений категории В воздуховоды следует проектировать в соответствии с п. 4.109,в или 4.109,г.
3. Общую вытяжную систему общеобменной вентиляции и местных отсосов допускается проектировать:
а) для кладовой категории А оперативного хранения исследуемых веществ;
б) для одного лабораторного помещения категорий В, Г и Д, если в оборудовании, снабженном местными отсосами, не образуются взрывоопасные смеси.
4. В лабораторных помещениях научно-исследовательского назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями, рециркуляция воздуха не допускается.
5. В лабораторных помещениях категории В площадью 36 м2 и менее допускается не проектировать системы противодымной защиты.
ПРИЛОЖЕНИЕ 19
Обязательное
МИНИМАЛЬНЫЙ РАСХОД НАРУЖНОГО ВОЗДУХА ДЛЯ ПОМЕЩЕНИЙ
|
Помещения |
|
|||
|
с естественным проветриванием |
без естественного проветривания |
|
||
Помещения |
Расход воздуха |
Приточные |
|||
(участки, зоны) |
на 1 чел, м3 /ч |
на 1 чел, м3 /ч |
обмен/ч |
% общего воздухообмена, не менее |
системы |
Производственные |
30*; 20** |
60 |
1 |
|
Без рециркуляции или с рециркуляцией при кратности 10 обменов/ч и более |
|
|
60 90 120 |
|
20 15 10 |
С рециркуляцией при кратности менее 10 обменов/ч |
Общественные и административно-бытовые |
По требованиям соответствующих СНиП |
60; 20*** |
|
|
|
Жилые |
3 м3 /ч на 1м2 жилых помещений |
|
|
|
|
* При объеме помещения (участка, зоны) на 1 чел. менее 20 м3 . ** При объеме помещения (участка, зоны) на 1 чел. 20 м3 и более. *** Для зрительных залов, залов совещаний и других помещений, в которых люди находятся до 3 ч непрерывно. |
ПРИЛОЖЕНИЕ 20
Обязательное
ИЗДЕЛИЯ И МАТЕРИАЛЫ ДЛЯ ВОЗДУХОВОДОВ
Характеристика транспортируемой среды |
Изделия и материалы |
Воздух с температурой не более 80 ° С при относительной влажности не более 60 % |
Бетонные, железобетонные и гипсовые вентиляционные блоки, асбестоцементные трубы и короба; гипсокартонные, гипсобетонные и арболитовые короба; сталь — тонколистовая оцинкованная, кровельная, листовая, рулонная холоднокатаная; стеклоткань, бумага и картон, другие материалы, отвечающие требованиям указанной среды |
То же, при относительной влажности более 60 % |
Бетонные и железобетонные вентиляционные блоки; асбестоцементные трубы и короба; сталь — тонколистовая оцинкованная, листовая; алюминий листовой; пластмассовые трубы и плиты; стеклоткань; бумага и картон с соответствующей пропиткой; другие материалы, отвечающие требованиям указанной среды |
Воздушная смесь с химически активными газами, парами и пылью |
Керамические и асбестоцементные трубы и короба; пластмассовые трубы и короба; блоки из кислотоупорного бетона и пластобетона; стеклоткань; металлопласт; сталь листовая; бумага и картон с соответствующими транспортируемой среде защитными покрытиями и пропиткой; другие материалы, отвечающие требованиям указанной среды |
Примечания: 1. Воздуховоды из асбестоцементных конструкций не допускается применять в системах приточной вентиляции. 2. Воздуховоды должны иметь покрытие, стойкое к транспортируемой и окружающей среде. |
ПРИЛОЖЕНИЕ 21
Обязательное
НАРУЖНЫЕ РАЗМЕРЫ ПОПЕРЕЧНОГО СЕЧЕНИЯ МЕТАЛЛИЧЕСКИХ ВОЗДУХОВОДОВ (ПО ГОСТ 24751-31) И ТРЕБОВАНИЯ К ТОЛЩИНЕ МЕТАЛЛА
Поперечное сечение (диаметр, высота или ширина по наружному измерению) металлических воздуховодов необходимо принимать следующих размеров, мм:
50 |
56 |
63 |
71 |
80 |
90 |
100 |
112 |
125 |
140 |
160 |
180 |
200 |
224 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
900 |
1000 |
1120 |
12 50 |
1400 |
1600 |
1800 |
2000 |
2240 |
2500 |
2800 |
3150 |
33 50 |
3550 |
4000 |
4500 |
5000 |
5600 |
6300 |
7100 |
8000 |
9000 |
10000 |
Примечания: 1. Соотношение сторон прямоугольных сечений не должно превышать 6,3. Размеры воздуховодов следует уточнять по данным заводов-изготовителей.
2. Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 ° С, следует принимать, мм, не более:
а) для воздуховодов круглого сечения диаметром, мм:
-
до
200
включ.
....................................
0,5
от
250
»
450
»
....................................
0,6
»
500
»
800
»
....................................
0,7
»
900
»
1250
»
....................................
1,0
»
1400
»
1600
»
....................................
1,2
»
1800
»
2000
»
....................................
1,4
б) для воздуховодов прямоугольного сечения размером большей стороны, мм:
|
|
до |
250 |
включ. |
................................... |
0,5 |
от |
300 |
» |
1000 |
» |
................................... |
0,7 |
» |
1250 |
» |
2000 |
» |
................................... |
0,9 |
в) для воздуховодов прямоугольного сечения, имеющих одну из сторон свыше 2000 мм и воздуховодов сечением 2000 ´ 2000 мм толщину стали следует обосновывать расчетом.
3. Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.
4 Для воздуховодов. по которым предусматривается перемещение воздуха температурой более 80 ° С или воздуха с механическими примесями или абразивной пылью, толщину стали следует обосновывать расчетом.
ПРИЛОЖЕНИЕ 22
Рекомендуемое
РАСХОД ДЫМА, УДАЛЯЕМОГО ПРИ ПОЖАРЕ
1. Расход дыма G 1 , кг/ч, подлежащий удалению из коридора или холла (см. п. 5.6,б) следует определять по формулам:
а) для жилых зданий
(1)
б) для общественных, административно-бытовых и производственных зданий
(2)
В формулах (1), (2):
В |
— |
ширина большей из открываемых створок дверей при выходе из коридора или холла к лестничным клеткам или наружу, м; |
n |
|
коэффициент, зависящий от общей ширины больших створок, открываемых при пожаре из коридора на лестничные клетки или наружу и принимаемый по таблице: |
Здания |
Коэффициент n при значениях ширины В |
||||
|
0,6 |
0,9 |
1,2 |
1,3 |
2,4 |
Жилые |
1,00 |
0,82 |
0,70 |
0 ,51 |
0,41 |
Общественные, административно-бытовые и производственные |
1,05 |
0,91 |
0,80 |
0,62 |
0,50 |
H |
— |
высота двери, м; при Н > 2,5 м принимать Н =2,5 м; |
Kd |
— |
коэффициент относительной продолжительности открывания дверей из коридора на лестничную клетку или наружу во время эвакуации людей, следует принимать равным 1 при эвакуации 25 чел. и более через одну дверь и 0,8— при эвакуации менее 25 чел. через одну дверь. |
2. Расход дыма G , кг/ч, удаляемого из помещения, следует определять по периметру очага пожара (см. п. 5.6,а).
Расход дыма для помещений площадью до 1600 м2 или резервуара дыма для помещений большей площади (см. п. 5.7) следует определять по формуле
, (3)
где Pf |
— |
периметр, м. очага пожара в начальной стадии, принимаемый равным большему из периметров открытых или негерметично закрытых емкостей горючих веществ или мест складирования горючих или негорючих материалов (деталей) в горючей упаковке. |
Для помещений, оборудованных спринклерными системами, принимается Pf = 12м. Если периметр очага пожара невозможно определить, то его допускается определять по формуле
(4)
A |
— |
площадь, м2 , помещения или резервуара дыма; |
у |
— |
расстояние, м, от нижней границы задымленной зоны до пола, принимаемое для помещений 2,5 м. или от нижнего края завесы, образующей резервуар дыма, до пола. |
Кs |
— |
коэффициент, равный 1,0, а для систем с естественным побуждением при одновременном тушении пожара спринклерными системами Кs = 1,2. |
Примечание. При периметре очага пожара Pf >12м или расстоянии y > 4м расход дыма следует определять в соответствии с п. 3 настоящего приложения.
3. Расход дыма G 1 , кг/ч, удаляемый из помещений (из условия защиты дверей эвакуационных выходов), следует определять по формуле (5) для холодного (параметры Б) и проверять для теплого периода года, если скорость ветра в теплый период больше, чем в холодный:
, (5)
где S Ad |
— |
эквивалентная (расходу) площадь дверей эвакуационных выходов, м2 ; |
h 0 |
— |
расчетная высота от нижней границы задымленной зоны до середины двери; принимается |
|
|
h0 = 0 ,5Hd + 0 ,2 |
Hd |
— |
высота наиболее высоких дверей эвакуационных выходов, м; |
yin |
— |
удельный вес наружного воздуха, Н/м3 ; |
y |
— |
удельный вес дыма, принимаемый в соответствии с пп. 5.9 и 5.10; |
pin |
— |
плотность наружного воздуха, кг/м3 ; |
V |
— |
скорость ветра, м/с: при V = 1,0 м/с следует принимать V = 0; при V > 1,0 м/с в соответствии с обязательным приложением 8 (параметры Б), но не более 5 м/с. |
Примечание. В застроенной территории допускается принимать, скорость ветра по данным местной метеорологической станции, но не более 5 м/с.
Эквивалентная площадь дверей Ad рассчитывается по формуле:
, (6)
где S A1 |
— |
суммарная площадь одинарных дверей, открывающихся наружу; |
S A1 |
— |
суммарная площадь первых дверей для выхода из помещения, при которых требуется открывать наружу вторые двери, суммарной площадью S A '2 , м2 (например, двери тамбура); |
S A3 |
|
суммарная площадь первых дверей для выхода из помещения, при которых требуется открывать наружу вторые и третьи двери, суммарной площадью S A '3 S A "3 ; |
K1 , K2 |
— |
коэффициенты для определения эквивалентной площади последовательно расположенных дверей по формулам: |
(7)
(8)
здесь ; ;
(9)
K3 |
|
коэффициент относительной продолжительности открывания дверей во время эвакуации людей из помещения, определяемый по формулам: |
для одинарных дверей:
; (10)
для двойных дверей или при выходе через тамбуры-шлюзы:
, (11)
где N — среднее число людей, выходящих из помещения через каждую дверь.
К3 следует принимать: не менее 0,8 — при одной двери; 0,7 — при двух дверях; 0,6—при трех; 0,5 — при четырех и 0,4 — при пяти и большем числе дверей в помещении.
Эквивалентная площадь дверей эвакуационных выходов S Аd из помещения определяется для местностей с расчетной скоростью ветра:
а) 1 м/с и менее — суммарно для всех выходов;
б) более 1 м/с — отдельно для выходов из дверей со стороны фасада (наибольшей эквивалентной площадью, которая рассматривается как площадь выходов на наветренный фасад) и суммарно для всех остальных выходов.
ПРИЛОЖЕНИЕ 23
Обязательное

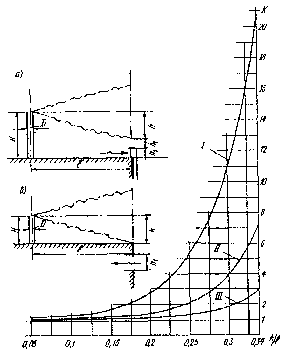

ЗНАЧЕНИЕ КОЭФФИЦИЕНТА К , ХАРАКТЕРИЗУЮЩЕГО УМЕНЬШЕНИЕ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В СТРУЕ ОТ ИСТОЧНИКА МАЛОЙ МОЩНОСТИ
-
а
—
расположение источника над зоной всасывания наружного воздуха приемным устройством (высота трубы источника H =2h 1 +h );
б
—
то же, над кровлей здания (высота трубы источника H =h ) ;
h
—
расстояние по вертикали, м. горизонтальной оси струи;
h 1
—
высота отверстия для приема наружного воздуха, м;
l
—
расстояние между устьем источника и приемным устройством для наружного воздуха, м;
I
—
кривая для определения K , если источник и приемное устройство находятся вне зоны аэродинамической тени;
II
—
кривая для определения К , если источник находится в зоне аэродинамической тени, а приемное устройство — вне тени;
III
—
кривая для определения К , если источник и приемное устройство находятся в зоне аэродинамической тени.
ПРИЛОЖЕНИЕ 24
Обязательное
ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЯ
ВЕНТИЛЯЦИЯ — обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне при средней необеспеченности 400 ч/г — при круглосуточной работе и 300 ч/г — при односменной работе в дневное время.
ВЕРХНЯЯ ЗОНА ПОМЕЩЕНИЯ - зона помещения, расположенная выше обслуживаемой или рабочей зоны.
ВЗРЫВООПАСНАЯ СМЕСЬ — смесь горючих газов, паров, пыли, аэрозолей или волокон с воздухом при нормальных атмосферных условиях (давлении 760 мм рт. ст. и температуре 20 ° С), у которой при воспламенении горение распространяется на весь объем несгоревшей смеси и развивается давление взрыва, превышающее 5 кПа. Взрывоопасность веществ, выделяющихся при технологических процессах, следует принимать по заданию на проектирование.
ВОЗДУШНЫЙ ЗАТВОР - вертикальный участок воздуховода, изменяющий направление движения дыма (продуктов горения) на 180 ° и препятствующий при пожаре прониканию дыма из нижерасположенных этажей в вышерасположенные.
ВРЕДНЫЕ ВЕЩЕСТВА - вещества, для которых органами санэпидемнадзора установлена предельно допустимая концентрация (ПДК) вредного вещества.
ДИСБАЛАНС — разность расходов воздуха, подаваемого в помещение (здание) и удаляемого из него системами вентиляции с искусственным побуждением, кондиционирования воздуха и воздушного отопления.
ДЫМОВОЙ КЛАПАН - клапан с нормируемым пределом огнестойкости, открывающийся при пожаре.
ДЫМОПРИЕМНОЕ УСТРОЙСТВО - отверстие в воздуховоде (канале, шахте) с установленными на нем или на воздуховоде дымовым клапаном, открывающимся при пожаре.
ДЫМОВАЯ ЗОНА — часть помещения общей площадью не более 1600м2 из которой в начальной стадии пожара удаляется дымовая смесь расходом, обеспечивающим эвакуацию людей из горящего помещения.
ЗОНА ДЫХАНИЯ — пространство радиусом 0.5 м от лица работающего.
защищаемое ПОМЕЩЕНИЕ - помещение, при входе в которое для предотвращения перетекания воздуха имеется тамбур-шлюз или создается повышенное или пониженное давление воздуха по отношению к смежным помещениям.
ИЗБЫТКИ ЯВНОЙ ТЕПЛОТЫ - разность тепловых потоков, поступающих в помещение и уходящих из него при расчетных параметрах наружного воздуха (после осуществления технологических и строительных мероприятий по уменьшению теплопоступлений от оборудования, трубопроводов и солнечной радиации).
КОЛЛЕКТОР — участок воздуховода, к которому присоединяются воздуховоды из двух или большего числа этажей.
КОНДИЦИОНИРОВАНИЕ ВОЗДУХА - автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей культуры со средней необеспеченностью для следующих классов кондиционирования воздуха:
первого — в среднем 100 ч/г при круглосуточной работе или 70 ч/г при односменной работе в дневное время;
второго — в среднем 250 ч/г при круглосуточной работе или 175 ч/г при односменной работе в дневное время;
третьего — в среднем 450 ч/г при круглосуточной работе или 315 ч/г при односменной работе в дневное время.
КОРИДОР, НЕ ИМЕЮЩИЙ ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ - коридор, не имеющий световых проемов в наружных ограждениях.
КОСВЕННОЕ ИСПАРИТЕЛЬНОЕ ОХЛАЖДЕНИЕ — охлаждение воздуха в поверхностных теплообменниках водой, охлажденной прямым испарительным охлаждением.
КЛАДОВАЯ — склад, в котором отсутствуют постоянные рабочие места.
МЕСТНЫЙ ОТСОС — устройство для улавливания вредных и взрывоопасных газов, пыли, аэрозолей и паров (зонт, бортовой отсос, вытяжной шкаф, кожух-воздухоприемник и т.п.) у мест их образования (станок, аппарат, ванна, рабочий стол, камера, шкаф и т.п.), присоединяемое к воздуховодам систем местных отсосов и являющееся, как правило, составной частью технологического оборудования.
МЕСТО ПОСТОЯННОГО ПРЕБЫВАНИЯ ЛЮДЕЙ В ПОМЕЩЕНИИ - место, где люди находятся болев 2 ч непрерывно.
МНОГОЭТАЖНОЕ ЗДАНИЕ - здание с числом этажей 2 и более.
НЕПОСТОЯННОЕ РАБОЧЕЕ МЕСТО - место, где люди работают менее 2 ч. в смену непрерывно или менее 50 % рабочего времени.
ОБСЛУЖИВАЕМАЯ ЗОНА - пространство в помещении высотой 2 м с постоянным пребыванием людей, стоящих или двигающихся, и высотой 1,5 м — людей сидящих.
ОГНЕСТОЙКИЙ ВОЗДУХОВОД - плотный воздуховод со стенками, имеющими нормируемый предел огнестойкости.
ОТОПЛЕНИЕ — поддержание в закрытых помещениях нормируемой температуры со средней необеспеченностью 50 ч/г.
ОТСТУПКА — расстояние от наружной поверхности печи или дымового канала (трубы) до защищенной или не защищенной от возгорания стены или перегородки из горючих или трудногорючих материалов.
ПОЖАРООПАСНАЯ СМЕСЬ - смесь горючих газов, паров, пыли, волокон с воздухом, если при ее горении развивается давление, не превышающее 5 кПа. Пожароопасность смеси должна быть указана в задании на проектирование.
ПОСТОЯННОЕ РАБОЧЕЕ МЕСТО - место, где люди работают более 2 ч. непрерывно или более 50% рабочего времени.
ПОМЕЩЕНИЕ С МАССОВЫМ ПРЕБЫВАНИЕМ ЛЮДЕЙ — помещение (залы и фойе театров, кинотеатров, залы заседаний, совещаний, лекционные аудитории, рестораны, вестибюли, кассовые залы, производственные и другие) с постоянным или временным пребыванием людей (кроме аварийных ситуаций) числом более 1 чел. на 1 м2 помещения площадью 50 м2 и более.
ПОМЕЩЕНИЕ БЕЗ ЕСТЕСТВЕННОГО ПРОВЕТРИВАНИЯ — помещение без открываемых окон или проемов в наружных стенах или помещение с открываемыми окнами (проемами), расположенными на расстоянии, превышающем пятикратную высоту помещения.
ПОМЕЩЕНИЕ, НЕ ИМЕЮЩЕЕ ВЫДЕЛЕНИЙ ВРЕДНЫХ ВЕЩЕСТВ - помещение, в котором из технологического и другого оборудования частично выделяются в воздух вредные вещества в количествах, не создающих (в течение смены) концентраций, превышающих ПДК в воздухе рабочей зоны.
ПОМЕЩЕНИЕ, НЕ ИМЕЮЩЕЕ ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ — помещение, не имеющее окон или световых проемов в наружных ограждениях.
ПРЯМОЕ ИСПАРИТЕЛЬНОЕ ОХЛАЖДЕНИЕ - охлаждение воздуха рециркулирующей водой.
РАБОЧАЯ ЗОНА — пространство над уровнем пола или рабочей площадки высотой 2м при выполнении работы стоя или 1,5м — при выполнении работы сидя.
РАЗДЕЛКА — утолщение стенки печи или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего или трудногорючего материала.
РЕЗЕРВУАР ДЫМА — дымовая зона, огражденная по периметру негорючими завесами, спускающимися с потолка (перекрытия) до уровня 2,5 м от пола и более.
РЕЗЕРВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ (резервный вентилятор) — система (вентилятор), предусматриваемая в дополнение к основным системам для автоматического ее включения при выходе из строя одной из основных систем.
РЕЦИРКУЛЯЦИЯ ВОЗДУХА - подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения; рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами-веерами.
СБОРНЫЙ ВОЗДУХОВОД - участок воздуховода, к которому присоединяются воздуховоды, проложенные на одном этаже.
СИСТЕМА МЕСТНЫХ ОТСОСОВ - система местной вытяжной вентиляции, к воздуховодам которой присоединяются местные отсосы.
ТЕПЛОЕМКАЯ ПЕЧЬ — печь, обеспечивающая нормируемую температуру воздуха в помещении при топке не более двух раз в сутки.
ТРАНЗИТНЫЙ ВОЗДУХОВОД - участок воздуховода, прокладываемый за пределами обслуживаемого им помещения или группы помещений.
ПРИЛОЖЕНИЕ 25*
(Рекомендуемое)
ХАРАКТЕРИСТИКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
1. Настоящие характеристики распространяются на трубы и фасонные детали из полимерных материалов, применяемые в системах отопления с температурой теплоносителя не более 90 ° С и рабочим давлением до 0,1 Мпа.
2. Для систем отопления применяют трубы и детали, изготовленные из полиэтилена с усовершенствованной молекулярной структурой (ПЭс), полипропилена (ПП-3), хлорированного поливинилхлорида (ХПВХ), металлополимера (МП), которые отвечают санитарным нормам.
3. Физические характеристики труб приведены в табл. 1.
Таблица 1
Наименование |
Единица |
Величина |
|||
|
измерения |
ПЭс |
ПП-3 |
ХПВХ |
МП |
Модуль упругости |
МПа |
600 |
800 |
3700 |
|
Коэффициент теплопроводности |
Вт/ м ° С |
0,41 |
0,24 |
0,14 |
045 |
