СНиП 2.04.05-91 (2000), часть 7
______________
1 Наименование пунктов приведены по состоянию на 30 ноября 1991 г.
Примечания: 1. Для пунктов, не указанных в таблице, следует принимать:
для теплого периода года:
а) температуру параметра А на 1,8 ° С ниже значения приведенного в гр. 17 параметра Б на 2,8 ° С выше значения, приведенного в гр. 17 таблицы "Температура наружного воздуха" СНиП 2.01.01-82;
б) удельную энтальпию параметра А по карте-схеме 1, параметра Б по карте-схеме 2 настоящих норм;
в) скорость ветра для параметров А и Б по гр. 2 справочного приложения 4 СНиП 2.01.01-82, но не менее 1 м/с;
г) амплитуду суточных колебаний температуры среднюю по гр. 8 справочного приложения 2 СНиП 2.01.01-82;
для холодного периода года:
д) температуру параметра А по гр. 26, параметра Б по гр. 21 таблицы "Температура наружного воздуха" СНиП 2.01.01-82;
е) удельную энтальпию по расчету или графически по I d - диаграмме, принимая температуру по пункту "д" (для соответствующих параметров) и относительную влажность (для всех параметров) по гр.14 справочного приложения 3 СНиП 2.01.01-82;
ж) скорость ветра для параметров А и Б по гр. 11 справочного приложения 4 СНиП 2.01.01-82, но не менее 1 м/с.
2. Для пунктов, расположенных в горных районах с абсолютной отметкой поверхности земли более 500 м и не указанных в настоящем приложении и в СНиП 2.01.01-82, расчетные параметры наружного воздуха следует определять на основании данных метеорологических станций.

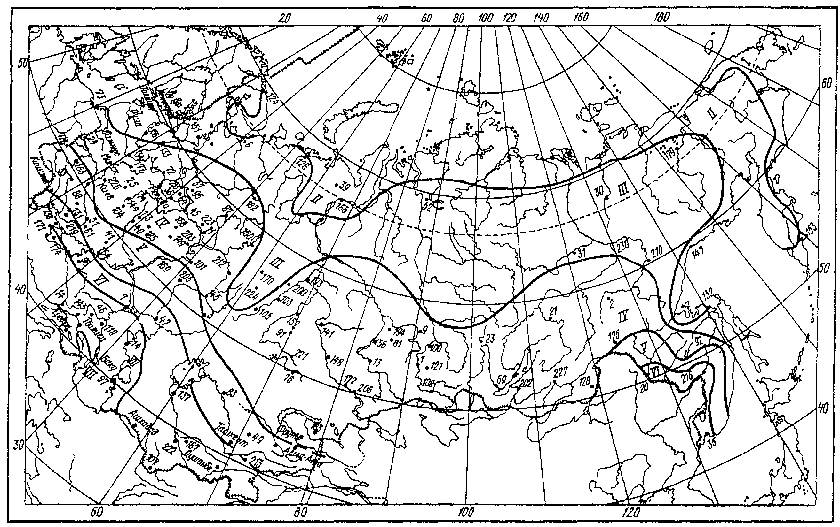

Карта-схема 1-го районирования территории СССР по величине удельной энтальпии I , кДж/кг, наружного воздуха
в теплый период года (параметры А) для районов
I I £ 40; II I =40-43,6; III I =43.6-48,4; IV I =48,4-52,6; V I =52,6-56,8;
VI I =56,8-61; VII I =61-65
Номер населенного пункта на карте-схеме соответствует порядковому номеру населенного пункта таблицы настоящего приложения.
Карта-схема 2-го районирования территории СССР по величине удельной энтальпии I , кДж/кг, наружного воздуха
в теплый период года (параметры Б) для районов
I I £ 4 4; II I =4 4-4 8,4; III I = 48,4-52,6; IV I =52,6 -56,8; V I =56,8 -61;
VI I =61 -65; VII I =65 -69
Номер населенного пункта на карте-схеме соответствует порядковому номеру населенного пункта таблицы настоящего приложения.
ПРИЛОЖЕНИЕ 9
Обязательное
ПОТЕРИ ТЕПЛОТЫ ЧЕРЕЗ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ПОМЕЩЕНИЙ
1. Основные и добавочные потери теплоты следует определять суммируя потери теплоты через отдельные ограждающие конструкции Q , Вт, с округлением до 10 Вт для помещений по формуле
, (1)
где А |
— |
расчетная площадь ограждающей конструкции, м2 ; |
R |
— |
сопротивление теплопередаче ограждающей конструкции, м2 × ° С/Вт. Сопротивление теплопередаче конструкции следует определять по СНиП II -3-7 9 ** (кроме полов на грунте); для полов на грунте — в соответствии с п. 3 настоящего приложения, принимая R = RC , для неутепленных полов и R = Rh для утепленных; |
tp |
|
расчетная температура воздуха, ° С, в помещении с учетом повышения ее в зависимости от высоты для помещений высотой более 4 м; |
text |
|
расчетная температура наружного воздуха для холодного периода года при расчете потерь теплоты через наружные ограждения или температура воздуха более холодного помещения—при расчете потерь теплоты через внутренние ограждения; |
b |
— |
добавочные потери теплоты в долях от основных потерь, определяемые в соответствии с п. 2 настоящего приложения; |
п |
— |
коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по СНиП II -3-79**. |
2.* Добавочные потери теплоты b через ограждающие конструкции следует принимать в долях от основных потерь:
а) в помещениях любого назначения через наружные вертикальные и наклонные (вертикальная проекция) стены, двери и окна, обращенные на север, восток, северо-восток и северо-запад в размере 0,1, на юго-восток и запад— в размере 0,05; в угловых помещениях дополнительно — по 0,05 на каждую стену, дверь и окно, если одно из ограждений обращено на север, восток, северо-восток и северо-запад и 0,1 —в других случаях;
б) в помещениях, разрабатываемых для типового проектирования, через стены, двери и окна, обращенные на любую из сторон света, в размере 0,08 при одной наружной стене и 0,13 для угловых помещений (кроме жилых), а во всех жилых помещениях — 0,13;
в) через необогреваемые полы первого этажа над холодными подпольями зданий в местностях с расчетной температурой наружного воздуха минус 40 ° С и ниже (параметры Б) — в размере 0,05;
г) через наружные двери, не оборудованные воздушными или воздушно-тепловыми завесами, при высоте зданий H , м, от средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты в размере:
0,2 H — для тройных дверей с двумя тамбурами между ними;
0 ,27 H — для двойных дверей с тамбурами между ними;
0,34 H —для двойных дверей без тамбура;
0,22 H —для одинарных дверей;
д) через наружные ворота, не оборудованные воздушными и воздушно-тепловыми завесами, — в размере 3 при отсутствии тамбура и в размере 1 — при наличии тамбура у ворот.
Примечание Для летних и запасных наружных дверей и ворот добавочные потери теплоты по подпунктам "г" и "д" не следует учитывать.
3. Сопротивление теплопередаче следует определять:
а) для неутепленных полов на грунте и стен, расположенных ниже уровня земли, с коэффициентом теплопроводности l ³ 1,2 Вт/(м2 ×° С) по зонам шириной 2 м, параллельным наружным стенам, принимая R с , м2 ×° С /Вт, равным:
2,1 — для I зоны;
4,3 — " II " ;
8,6 — " III " ;
14,2 — " IV " ; (для оставшейся площади пола);
б) для утепленных полов на грунте и стен, расположенных ниже уровня земли, с коэффициентом теплопроводности l h < 1,2 Вт/(м2 ×° С) утепляющего слоя толщиной d , м, принимая Rh м2 ×° С/Вт по формуле
l h ;
в) для полов на лагах, принимая Rh , м2 ×° С/Вт, по формуле
/ l ) ;
4. Потери теплоты через ограждающие конструкции производственных помещений со значительными избытками теплоты следует рассчитывать с учетом лучистого теплообмена между источниками теплоты и ограждениями.
ПРИЛОЖЕНИЕ 10
Обязательное
РАСХОД ТЕПЛОТЫ НА НАГРЕВАНИЕ ИНФИЛЬТРУЮЩЕГОСЯ НАРУЖНОГО ВОЗДУХА ЧЕРЕЗ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ПОМЕЩЕНИЙ
1. Расход теплоты Qi , Вт, на нагревание инфильтрующегося воздуха следует определять по формуле
Qi = 0,28 S Gi c(tp - ti )k , (1)
где Gi |
— |
расход инфильтрующегося воздуха, кг/ч, через ограждающие конструкции помещения, определяемый в соответствии с п. 3 настоящего приложения; |
с |
— |
удельная теплоемкость воздуха, равная 1 кДж/(кг ×° С); |
tp, ti |
— |
расчетные температуры воздуха, ° С, соответственно в помещении (средняя с учетом повышения для помещений высотой более 4 м) и наружного воздуха в холодный период года (параметры Б); |
k |
— |
коэффициент учета влияния встречного теплового потока в конструкциях, равный 0,7 для стыков панелей стен и окон с тройными переплетами, 0,8 — для окон и балконных дверей с раздельными переплетами и 1,0 — для одинарных окон, окон и балконных дверей со спаренными переплетами и открытых проемов. |
2. Расход теплоты Qi , Вт, на нагревание инфильтрующегося воздуха в помещениях жилых и общественных зданий при естественной вытяжной вентиляции, не компенсируемого подогретым приточным воздухом, следует принимать равным большей из величин, полученных по расчету по формулам (1) и (2):
Qi = 0,28 Ln pc(tp - ti )k , (2)
где Ln |
— |
расход удаляемого воздуха, м3 /ч, не компенсируемый подогретым приточным воздухом; для жилых зданий — удельный нормативный расход 3 м3 /ч на 1 м2 жилых помещений; |
p |
— |
плотность воздуха в помещении, кг/м3 . |
3. Расход инфильтрующегося воздуха в помещении Gi , кг/ч, через неплотности наружных ограждений следует определять по формуле
Gi = 0,216 S A1 D pi 0,67 /Ru + S A2 G H ( D pi / D p1 )0,67 +
+ 3456 S A3 D pi 0,5 +0,5 S l D pi / D p1
где A1 , A2 |
— |
площади наружных ограждающих конструкций, м2 , соответственно световых проемов (окон, балконных дверей, фонарей) и других ограждений; |
A3 |
— |
площадь щелей, неплотностей и проемов в наружных ограждающих конструкциях; |
D pi , D p1 |
— |
расчетная разность между давлениями на наружной и внутренней поверхностях ограждающих конструкций соответственно на расчетном этаже при D p1 = 10 Па; |
Ru |
— |
сопротивление воздухопроницанию, м2 × ч × Па/кг, принимаемое по СНиП II -3-79**; |
G H |
— |
нормативная воздухопроницаемость наружных ограждающих конструкций, кг/(м2 × ч), принимаемая по СНиП II -3-79**; |
l |
— |
длина стыков стеновых панелей, м. |
Расчетная разность между давлениями на наружной и внутренней поверхностях каждой ограждающей конструкции D pi , Па, принимается после определения условно-постоянного давления воздуха в здании pint , Па (отождествляется с давлениями на внутренних поверхностях наружных ограждающих конструкций), на основе равенства расхода воздуха, поступающего в здание S Gi , кг/ч, и удаляемого из него S Gext , кг/ч, за счет теплового и ветрового давлений и дисбаланса расходов между подаваемым и удаляемым воздухом системами вентиляции с искусственным побуждением и расходуемого на технологические нужды.
Расчетная разность давлений D pi , определяется по формуле
D pi = (H - hi ) ( g i - g p ) + 0,5 pi v2 (ce,n - ce,p ) kl - pint ; (4)
где H |
— |
высота здания, м, от уровня средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты; |
hi |
— |
расчетная высота, м, от уровня земли до верха окон, балконных дверей, дверей, ворот, проемов или до оси горизонтальных и середины вертикальных стыков стеновых панелей; |
g i , g p |
— |
удельный вес, Н/м3 , соответственно наружного воздуха и воздуха в помещении, определяемый по формуле g = ; (5) |
pi |
— |
плотность наружного воздуха, кг/м3 ; |
v |
|
скорость ветра, м/с, принимаемая по обязательному приложению 8 и в соответствии с п.3.2; |
ce,n , ce,p |
— |
аэродинамические коэффициенты соответственно для наветренной и подветренной поверхностей ограждений здания, принимаемые по СНиП 2.01.07-85; |
kl |
|
коэффициент учета изменения скоростного давления ветра в зависимости от высоты здания, принимаемый по СНиП 2.01.07-85; |
pint |
|
условно-постоянное давление воздуха в здании, Па. |
Примечания: 1. Максимальный расход теплоты на нагревание наружного воздуха следует учитывать для каждого помещения при наиболее неблагоприятном для него направлением ветра. При расчете тепловой нагрузки здания с автоматическим регулированием расход теплоты на инфильтрацию следует принимать при наиболее неблагоприятном направлении ветра для всего здания.
2. Инфильтрацию воздуха в помещении через стыки стеновых панелей следует учитывать только для жилых зданий.
ПРИЛОЖЕНИЕ 11
Обязательное
СИСТЕМЫ ОТОПЛЕНИЯ
Помещения |
Система отопления (отопительные приборы, теплоноситель, предельная температура теплоносителя или теплоотдающей поверхности) |
1. Жилые, общественные и административно-бытовые (кроме указанных в пп. 2—10) |
Водяное с радиаторами, панелями и конвекторами при температуре теплоносителя для систем: 95 ° С — двухтрубных и 105 ° С — однотрубных. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы ( в соответствии с п. 3.16). Воздушное. Местное (квартирное) водяное с радиаторами или конвекторами при температуре теплоносителя 95 ° С. Электрическое или газовое с температурой на теплоотдающей поверхности 95 ° С |
2. Детские дошкольные, лестничные клетки и вестибюли в детских дошкольных учреждениях |
Водяное с радиаторами, панелями и конвекторами при температуре теплоносителя 95 ° С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Электрическое с температурой на теплоотдающей поверхности не более 95 ° С |
3. Палаты, операционные и другие помещения лечебного назначения в больницах (кроме психиатрических и наркологических, общественных и административно-бытовых) |
Водяное с радиаторами и панелями при температуре теплоносителя 85 ° С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16) |
4. Палаты, операционные и другие помещения лечебного назначения в психиатрических и наркологических больницах (кроме общественных и административно-бытовых) |
Водяное с радиаторами и панелями при температуре теплоносителя 95 ° С. Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Электрическое с температурой на теплоотдающей поверхности 95 ° С |
5. Спортивные залы |
Воздушное. Водяное с радиаторами, панелями и конвекторами и гладкими трубами при температуре теплоносителя 150 ° С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Электрическое или газовое с температурой на теплоотдающей поверхности 150 ° С |
6. Бань, прачечных и душевых |
Водяное с радиаторами, конвекторами и гладкими трубами при температуре теплоносителя: 95 ° С для помещений бань и душевых, 150 ° С — для прачечных. Воздушное. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы ( в соответствии с п. 3.16) |
7. Общественного питания (кроме ресторанов) и торговые залы (кроме указанных в п. 8) |
Водяное с радиаторами, панелями, конвекторами и гладкими трубами при температуре теплоносителя 150 ° С. Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Воздушное. Электрическое и газовое с температурой на теплоотдающей поверхности 150 ° С. Электрическое и газовое с высокотемпературными темными излучателями в неутепленных и полуоткрытых помещениях и зданиях |
8. Торговые залы и помещения для обработки и хранения материалов, содержащих легковоспламеняющиеся жидкости |
Принимать по п. 11,а или 11,б настоящего приложения |
9. Пассажирские залы вокзалов |
Воздушное. Водяное с радиаторами и конвекторами при температуре теплоносителя 150 ° С . Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Электрическое с температурой на теплоотдающей поверхности 150 ° С |
10. Залы зрительные и рестораны |
Водяное с радиаторами и конвекторами при температуре теплоносителя 115 ° С. Воздушное. Электрическое с температурой на теплоотдающей поверхности 115 ° С |
11. Производственные: а) категорий А, Б и В без выделений пыли и аэрозолей или с выделением негорючей пыли |
Воздушное (в соответствии с пп. 4.10 и 4.11). Водяное и паровое (в соответствии с пп. 3.9, 3.19) при температуре теплоносителя: воды 150 ° С, пара 130 ° С. Электрическое и газовое для помещений категории В (кроме складов категории В) при температуре на теплоотдающей поверхности 130 ° С. Электрическое для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности 130 ° С |
б) категорий А, Б и В с выделением горючей пыли и аэрозолей |
Воздушное (в соответствии с пп. 4.10 и 4.11). Водяное и паровое ( в соответствии с пп. 3.9, 3.19) при температуре теплоносителя: воды 110°С в помещениях категорий А и Б и 130°С — в помещениях категории В. Электрическое и газовое для помещений категории В (кроме складов категории В) при температуре на теплоотдающей поверхности 110°С. Электрическое для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности 110°С |
в) категорий Г и Д без выделений пыли и аэрозолей |
Воздушное. Водяное и паровое с ребристыми трубами, радиаторами и конвекторами при температуре теплоносителя: воды 150°С, пара 130°С. Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Газовое и электрическое, в том числе с высокотемпературными темными излучателями ( в соответствии с пп. 2.7 и 3.18) |
г) категорий Г и Д с повышенными требованиями к чистоте воздуха |
Воздушное. Водяное с радиаторами (без оребрения), панелями и гладкими трубами при температуре теплоносителя 150°С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16) |
д) категорий Г и Д с выделением негорючих пыли и аэрозолей |
Воздушное. Водяное и паровое с радиаторами при температуре теплоносителя: воды 150°С, пара 130°С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16). Электрическое и газовое с температурой на теплоотдающей поверхности 150°С |
е) категорий Г и Д с выделением горючих пыли и аэрозолей |
Воздушное. Водяное и паровое с радиаторами и гладкими трубами при температуре теплоносителя: воды 130°С, пара 110°С. Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16) |
ж) категорий Г и Д со значительным влаговыделением |
Воздушное. Водяное и паровое с радиаторами, конвекторами и ребристыми трубами при температуре теплоносителя: воды 150°С, пара 130°С. Газовое с температурой на теплоотдающей поверхности 150°С |
з) с выделением возгоняемых ядовитых веществ |
По специальным нормативным документам |
12. Лестничные клетки, пешеходные переходы и вестибюли |
Водяное и паровое с радиаторами, конвекторами и калориферами при температуре теплоносителя: воды 150°С, пара 130°С. Воздушное |
13. Тепловые пункты |
Водяное и паровое с радиаторами и гладкими трубами при температуре теплоносителя: воды 150°С, пара 130°С |
14. Отдельные помещения и рабочие места в неотапливаемых и отапливаемых помещениях с температурой воздуха ниже нормируемой (кроме помещений категорий А, Б и В) |
Газовое и электрическое, в том числе с высокотемпературными излучателями (в соответствии с пп. 2.7 и 3.18) |
Примечания: 1. Для помещений, указанных в поз 1 (кроме жилых) и поз. 10, допускается применять однотрубные системы водяного отопления с температурой теплоносителя до 130 °С при использовании в качестве отопительных приборов конвекторов с кожухом при скрытой прокладке или изоляции участков, стояков и подводок с теплоносителем, имеющим температуры выше 105°С для помещений, указанных в поз. 1, и выше 115°С — для помещений, указанных в поз. 10, а также при соединении трубопроводов в пределах обслуживаемых помещений на сварке.
2. Температуру воздуха при расчете систем воздушного отопления, совмещенного с приточной вентиляцией следует определять в соответствии с требованиями п. 4.10.
3 Отопление газовыми приборами в зданиях III, III а, III б, IVa и V степеней огнестойкости не допускается.
ПРИЛОЖЕНИЕ 12
Обязательное
РАСЧЕТ ТЕПЛОВОГО ПОТОКА И РАСХОДА ТЕПЛОНОСИТЕЛЯ В СИСТЕМЕ ВОДЯНОГО ОТОПЛЕНИЯ
1. Расчетный тепловой поток Q, кВт, системы водяного отопления следует определять по формуле
Q = S Q1 b 1 b 2 + Q2 + Q3 (1)
где Q1 |
— |
часть расчетных потерь теплоты, кВт, зданием, возмещаемых отопительными приборами; |
b 1 |
— |
коэффициент учета дополнительного теплового потока устанавливаемых отопительных приборов за счет округления сверх расчетной величины, принимаемый по табл. 1; |
Таблица 1
Шаг номенклатурного ряда отопительных приборов, кВт |
Коэффициент b 1 |
0,12 |
1,02 |
0,15 |
1,03 |
0,18 |
1,04 |
0,21 |
1,06 |
0,24 |
1,08 |
0,30 |
1,13 |
П р и м е ч а н и е. Для отопительных приборов помещения с номинальным тепловым потоком более 2.3 кВт следует принимать вместо коэффициента b 1 , коэффициент b 1 ¢ , определяемый по формуле
b 1 ¢ = 0,5 (1 + b 1 ) (2)
b 2 |
— |
коэффициент учета дополнительных потерь теплоты отопительными приборами, расположенными у наружных ограждений, принимаемый по табл. 2; |
Q2 |
— |
дополнительные потери теплоты при остывании теплоносителя в подающих и обратных магистралях, проходящих в неотапливаемых помещениях, кВт, определяемые расчетом: |
Q3 |
— |
часть расчетных потерь теплоты, возмещаемых поступлением теплоты от трубопроводов, проходящих в отапливаемых помещениях по п. 3.46, кВт. |
Таблица 2
|
Коэффициент b 2 при установке прибора |
|
Отопительный прибор |
у наружной стены, в том числе под световым проемом |
у остекления светового проема |
Радиатор: |
|
|
чугунный секционный |
1,02 |
1,07 |
стальной панельный |
1,04 |
1,10 |
Конвектор: |
|
|
с кожухом |
1,02 |
1,05 |
без кожуха |
1,03 |
1,07 |
2. Дополнительные потери теплоты n , %, через участки наружных ограждений, расположенных за отопительным прибором, а также за счет остывания теплоносителя в трубопроводах, проложенных в неотапливаемых помещениях, в сумме следует принимать не более 7% теплового потока системы отопления и определять по формуле
n = 100 S [Q1 ( b 2,mt - 1 ) + Q2 ] / Q £ 7 , (3)
где b 2,mt |
— |
средневзвешенный коэффициент из принятых при расчете по формуле (1) настоящего приложения. |
3. Расход теплоносителя G , кг/ч, в системе, ветви или в стояке системы отопления следует определять по формуле
G = 3,6 S Q / (c D t ) (4)
где Q |
— |
расчетный тепловой поток [см. формулу (1) ], Вт, обеспечиваемый теплоносителем системы, ветви или стояка; |
с |
— |
удельная теплоемкость воды, равная 4,2 кДж / (кг ° С); |
D t |
— |
разность температур, ° С, теплоносителя на входе и выходе из системы, ветви или стояка. |
ПРИЛОЖЕНИЕ 13
Обязательное
ТРУБЫ
|
Трубы с наружным диаметром, мм |
|
Теплоноситель |
до 60 |
св. 60 |
Горячая вода |
Электросварные по ГОСТ 10704—91 Легкие по ГОСТ 3262—75* |
Электросварные по ГОСТ 10704—91 и |
Насыщенный пар |
Электросварные по ГОСТ 10704—91 Обыкновенные по ГОСТ 3262—75* |
ГОСТ 8732-78 |
Примечания. 1. Толщину стенки трубы следует принимать минимальную по ГОСТу для расчетного диаметра трубы с учетом соединения на резьбе или сваркой.
2. Для трубопроводов пои скрытой прокладке, а также для элементов системы отопления, встроенных в строительные конструкции зданий, следует применять трубы обыкновенные по ГОСТ 3262—75* или трубы со стенками такай же толщины по ГОСТ 10704—91.
3. Стальные электросварные трубы следует соединять сваркой.
4. Для дренажных и воздуховыпускных трубопроводов следует применять оцинкованные трубы по ГОСТ 3262—75*.
ПРИЛОЖЕНИЕ 14
Обязательное
ДОПУСТИМАЯ СКОРОСТЬ ДВИЖЕНИЯ ВОДЫ В ТРУБАХ
Допустимый эквивалентный уровень шума, дБ |
Допустимая скорость движения воды, м/с, в трубах при коэффициентах местных сопротивлении узла отопительного прибора или стояка с арматурой, приведенных к скорости теплоносителя в трубах |
|||||
|
до 5 |
10 |
15 |
20 |
30 |
|
25 |
1,5 / 1,5 |
1,1 / 0,7 |
0,9 / 0,55 |
0,75 / 0,5 |
0,6 / 0,4 |
|
30 |
1,5 / 1,5 |
1,5 / 1,2 |
1,2 / 1,0 |
1,0 / 0,8 |
0,85 / 0,65 |
|
35 |
1,5 / 1,5 |
1,5 / 1,5 |
1,5 / 1,1 |
1,2 / 0,95 |
1,0 / 0,8 |
|
40 |
1,5 / 1,5 |
1,5 / 1,5 |
1,5 / 1,5 |
1,5 / 1,5 |
1,3 / 1,2 |
|
Примечания: 1. В числителе приведена допустимая скорость теплоносителя при применении кранов пробочных, трехходовых и двойной регулировки, в знаменателе при применении вентилей.
2. Скорость движения воды в трубах, прокладываемых через несколько помещений, следует определять, принимая в расчет:
а) помещение с наименьшим допустимым эквивалентным уровнем шума;
б) арматуру с наибольшим коэффициентом местного сопротивления, устанавливаемую на любом участке трубопровода, прокладываемого через это помещение, при длине участка 30м в обе стороны от помещения.
ПРИЛОЖЕНИЕ 15
Обязательное
ПРИМЕНЕНИЕ ПЕЧНОГО ОТОПЛЕНИЯ В ЗДАНИЯХ
|
Число |
|
Здания |
этажей, не более |
мест, не более |
Жилые, административные |
2 |
|
Общежития, бани |
1 |
25 |
Поликлиники, спортивные, предприятия бытового обслуживания населения (кроме домов быта, комбинатов обслуживания), предприятия связи, а также помещения категорий Г и Д площадью не более 500 м2 |
1 |
|
Клубы |
1 |
100 |
Общеобразовательные школы без спальных корпусов |
1 |
80 |
Детские дошкольные учреждения с дневным пребыванием детей, предприятия общественного питания и транспорта |
1 |
50 |
Примечание. Этажность зданий следует принимать без учета цокольного этажа. |
ПРИЛОЖЕНИЕ 16
Обязательное
РАЗМЕРЫ РАЗДЕЛОК И ОТСТУПОК У ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ
1. Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм — до конструкций, защищенных в соответствии с п. 3.84, б.
2. Требования к отступкам приведены в следующей таблице:
Толщина |
|
Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм |
|
стенки печи, мм |
Отступка |
не защищенной от возгорания |
защищенной от возгорания (в соответствии с п. 3.84,б) |
120 |
Открытая |
260 |
200 |
120 |
Закрытая |
320 |
260 |
65 |
Открытая |
320 |
260 |
65 |
Закрытая |
500 |
380 |
Примечания: Для стен с пределом огнестойкости 1 ч и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется. 2. В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее 1 ч. 3. Защиту потолка в соответствии с п. 3.81, пола, стен и перегородок — в соответствии с п. 3.84 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи. |
ПРИЛОЖЕНИЕ 17
Обязательное
РАСЧЕТ РАСХОДА И ТЕМПЕРАТУРЫ ПРИТОЧНОГО ВОЗДУХА
1. Расход приточного воздуха L м3 /ч, для системы вентиляции и кондиционирования следует определять расчетом и принимать больший из расходов, требуемых для обеспечения:
