ГОСТ 13580-85 (1994)
ГОСТ 13580-85
УДК 691.328-41:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
ЛЕНТОЧНЫХ ФУНДАМЕНТОВ
Технические условия
Reinforced concrete slabs for strip foundations.
Specifications
ОКП 58 1321
Дата введения 1987-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. № 155
ВЗАМЕН ГОСТ 13580-80
ПЕРЕИЗДАНИЕ. Июль 1994 г.
Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.
Плиты предназначены для применения:
в сухих и водонасыщенных грунтах;
при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включительно;
в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно;
в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.
Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40°С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл. 1.

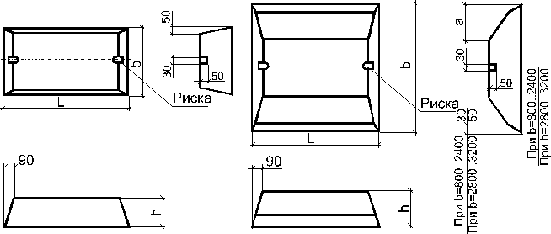

Плиты шириной 600 мм Плиты шириной 800-3200 мм
Таблица 1
|
Код ОКП |
Марка плиты |
Основные размеры плиты, мм |
Расход материалов |
Марка плиты (справочная), |
||||
|
|
|
|
|
|
|
Бетон,
|
Сталь, кг
|
т
|
|
58 1321 2012 58 1321 2013 |
ФЛ6.24-1 ФЛ6.12-4 |
600
|
2380 1180 |
|
-
|
0,37 0,18 |
1,84 0,91 |
0,93 0,45 |
|
58 1321 2014 58 1321 2015 58 1321 2016 |
ФЛ8.24-1 ФЛ8.24-3 ФЛ8.24-4 |
800 |
2380
|
|
150 |
0,46
|
2,5 3,42 4,81 |
1,15
|
|
58 1321 2017 58 1321 2018 58 1321 2019 |
ФЛ8.12-1 ФЛ8.12-3 ФЛ8.12-4 |
|
1180
|
|
|
0,22
|
1,24 1,7 2,39 |
0,55
|
|
58 1321 2020 58 1321 2021 58 1321 2022 58 1321 2023 |
ФЛ10.30-1 ФЛ10.30-2 ФЛ10.30-3 ФЛ10.30-4 |
|
2980
|
|
|
0,69
|
4,71 6,67 9,04 11,03 |
1,75
|
|
58 1321 2024 58 1321 2025 58 1321 2026 58 1321 2027 |
ФЛ10.24-1 ФЛ10.24-2 ФЛ10.24-3 ФЛ10.24-4 |
1000 |
2380
|
300 |
|
0,55
|
3,76 5,34 7,16 8,82 |
1,38
|
|
58 1321 2028 58 1321 2029 58 1321 2030 58 1321 2031 |
ФЛ10.12-1 ФЛ10.12-2 ФЛ10.12-3 ФЛ10.12-4 |
|
1180
|
|
|
0,26
|
1,87 2,66 3,41 4,4 |
0,65
|
|
58 1321 2032 58 1321 2033 58 1321 2034 58 1321 2035 |
ФЛ10.8-1 ФЛ10.8-2 ФЛ10.8-3 ФЛ10.8-4 |
|
780
|
|
|
0,17
|
1,24 1,76 2,26 2,92 |
0,42
|
|
58 1321 2036 58 1321 2037 58 1321 2038 58 1321 2039 |
ФЛ12.30-1 ФЛ12.30-2 ФЛ12.30-3 ФЛ12.30-4 |
|
2980
|
|
|
0,82
|
7,88 12,76 17,46 21,43 |
2,05
|
|
58 1321 2040 58 1321 2041 58 1321 2042 58 1321 2043 |
ФЛ12.24-1 ФЛ12.24-2 ФЛ12.24-3 ФЛ12.24-4 |
1200 |
2380
|
|
350 |
0,65
|
6,3 10,2 13,83 17,13 |
1,63
|
|
58 1321 2044 58 1321 2045 58 1321 2046 58 1321 2047 |
ФЛ12.12-1 ФЛ12.12-2 ФЛ12.12-3 ФЛ12.12-4 |
|
1180
|
|
|
0,31
|
3,13 5,09 6,57 8,55 |
0,78
|
|
58 1321 2048 58 1321 2049 58 1321 2050 58 1321 2051 |
ФЛ12.8-1 ФЛ12.8-2 ФЛ12.8-3 ФЛ12.8-4 |
|
780
|
|
|
0,2
|
2,08 3,38 4,37 5,69 |
0,5
|
|
58 1321 2052 58 1321 2053 58 1321 2054 58 1321 2055 |
ФЛ14.30-1 ФЛ14.30-2 ФЛ14.30-3 ФЛ14.30-4 |
|
2980
|
|
|
0,96
|
12,43 19,09 23,46 34,65 |
2,4
|
|
58 1321 2056 58 1321 2057 58 1321 2058 58 1321 2059 |
ФЛ14.24-1 ФЛ14.24-2 ФЛ14.24-3 ФЛ14.24-4 |
1400 |
2380
|
|
400 |
0,76
|
9,85 15,12 18,76 27,72 |
1,90
|
|
58 1321 2060 58 1321 2061 58 1321 2062 58 1321 2063 |
ФЛ14.12-1 ФЛ14.12-2 ФЛ14.12-3 ФЛ14.12-4 |
|
1180
|
|
|
0,36
|
4,68 7,18 9,37 13,84 |
0,91
|
|
58 1321 2064 58 1321 2065 58 1321 2066 58 1321 2067 |
ФЛ14.8-1 ФЛ14.8-2 ФЛ14.8-3 ФЛ14.8-4 |
|
780
|
300 |
|
0,23
|
3,11 4,78 6,23 9,22 |
0,58
|
|
58 1321 2068 58 1321 2069 58 1321 2070 58 1321 2071 |
ФЛ16.30-1 ФЛ16.30-2 ФЛ16.30-3 ФЛ16.30-4 |
|
2980
|
|
|
1,09
|
15,82 26,42 37,32 46,11 |
2,71
|
|
58 1321 2072 58 1321 2073 58 1321 2074 58 1321 2075 |
ФЛ16.24-1 ФЛ16.24-2 ФЛ16.24-3 ФЛ16.24-4 |
1600 |
2380
|
|
500 |
0,86
|
12,55 21,13 29,85 36,57 |
2,15
|
|
58 1321 2076 58 1321 2077 58 1321 2078 58 1321 2079 |
ФЛ16.12-1 ФЛ16.12-2 ФЛ16.12-3 ФЛ16.12-4 |
|
1180
|
|
|
0,41
|
6,02 10,55 14,90 17,51 |
1,03
|
|
58 1321 2080 58 1321 2081 58 1321 2082 58 1321 2083 |
ФЛ16.8-1 ФЛ16.8-2 ФЛ16.8-3 ФЛ16.8-4 |
|
780
|
|
|
0,26
|
3,84 7,02 9,93 11,15 |
0,65
|
|
58 1321 2084 58 1321 2085 58 1321 2086 58 1321 2087 |
ФЛ20.30-1 ФЛ20.30-2 ФЛ20.30-3 ФЛ20.30-4 |
|
2980
|
|
|
2,04
|
15,60 25,16 36,85 50,04 |
5,10
|
|
58 1321 2088 58 1321 2089 58 1321 2090 58 1321 2091 |
ФЛ20.24-1 ФЛ20.24-2 ФЛ20.24-3 ФЛ20.24-4 |
2000 |
2380
|
|
700 |
1,62
|
12,47 20,12 29,48 39,99 |
4,05
|
|
58 1321 2092 58 1321 2093 58 1321 2094 58 1321 2095 |
ФЛ20.12-1 ФЛ20.12-2 ФЛ20.12-3 ФЛ20.12-4 |
|
1180
|
|
|
0,78
|
6,19 10,02 14,69 19,95 |
1,95
|
|
58 1321 2096 58 1321 2097 58 1321 2098 58 1321 2099 |
ФЛ20.8-1 ФЛ20.8-2 ФЛ20.8-3 ФЛ20.8-4 |
|
780
|
|
|
0,50
|
4,04 6,57 9,70 13,00 |
1,25
|
|
58 1321 2100 58 1321 2101 58 1321 2102 58 1321 2103 |
ФЛ24.30-1 ФЛ24.30-2 ФЛ24.30-3 ФЛ24.30-4 |
|
2980
|
|
|
2,39
|
27,44 43,86 67,09 73,40 |
5,98
|
|
58 1321 2104 58 1321 2105 58 1321 2106 58 1321 2107 |
ФЛ24.24-1 ФЛ24.24-2 ФЛ24.24-3 ФЛ24.24-4 |
2400 |
2380
|
500 |
900 |
1,90
|
21,80 34,97 53,48 58,70 |
4,75
|
|
58 1321 2108 58 1321 2109 58 1321 2110 58 1321 2111 |
ФЛ24.12-1 ФЛ24.12-2 ФЛ24.12-3 ФЛ24.12-4 |
|
1180
|
|
|
0,91
|
10,69 17,44 26,27 29,31 |
2,30
|
|
58 1321 2112 58 1321 2113 58 1321 2114 58 1321 2115 |
ФЛ24.8-1 ФЛ24.8-2 ФЛ24.8-3 ФЛ24.8-4 |
|
780
|
|
|
0,58
|
7,10 11,52 17,62 19,51 |
1,45
|
|
58 1321 2116 58 1321 2117 58 1321 2118 58 1321 2119 |
ФЛ28.24-1 ФЛ28.24-2 ФЛ28.24-3 ФЛ28.24-4 |
|
2380
|
|
|
2,36
|
32,01 50,37 79,86 97,06 |
5,90
|
|
58 1321 2120 58 1321 2121 58 1321 2122 58 1321 2123 |
ФЛ28.12-1 ФЛ28.12-2 ФЛ28.12-3 ФЛ28.12-4 |
2800 |
1180
|
|
1000 |
1,13
|
15,03 24,80 39,12 47,02 |
2,82
|
|
58 1321 2124 58 1321 2125 58 1321 2126 58 1321 2127 |
ФЛ28.8-1 ФЛ28.8-2 ФЛ28.8-3 ФЛ28.8-4 |
|
780
|
|
|
0,72
|
10,30 16,72 26,05 31,33 |
1,80
|
|
58 1321 2128 58 1321 2129 58 1321 2130 |
ФЛ32.12-1 ФЛ32.12-2 ФЛ32.12-3 |
3200 |
1180
|
|
1200 |
1,29
|
23,24 37,41 53,03 |
3,23
|
|
58 1321 2131 58 1321 2132 58 1321 2133 |
ФЛ32.8-1 ФЛ32.8-2 ФЛ32.8-3 |
|
780
|
|
|
0,82
|
15,76 24,89 35,81 |
2,05
|
Примечания:
1. Расход стали указан для плит без монтажных петель. В случае установки в плитах монтажных петель или закладных изделий и выпусков арматуры (п. 1.3) расход стали на плиту, указанный в табл. 1, следует соответственно изменить.
2.
Маccа приведена для плит из тяжелого бетона средней плотности 2500
кг/
.
3. Допускается изготовлять плиты размерами, отличными от указанных на чертеже и в табл. 1, на действующем оборудовании до 1 января 1989 г.
1.2. Плиты подразделяют на четыре группы по несущей способности при загружении их равномерной погонной нагрузкой от стены до оси ленточного фундамента. Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной в табл. 2, в зависимости от толщины опирающихся на плиты стен.
Таблица 2
|
Ширина |
Толщина стены |
Наибольшее допускаемое давление на основание, МПа(кгс/кв.см), для групп по несущей способности |
||||
|
плиты, мм |
не менее, мм |
1 |
2 |
3 |
4 |
|
|
600 |
160
|
0,45(4,5)
|
||||
|
|
300
|
0,60(6,0)
|
||||
|
|
160
|
0,15(1,5)
|
0,35(3,5)
|
0,45(4,5)
|
||
|
800
|
300
|
0,25(2,5)
|
0,57(5,7)
|
0,60(6,0)
|
||
|
|
500
|
0,60(6,0)
|
||||
|
1000 |
160
|
0,15(1,5)
|
0,25(2,5)
|
0,35(3,5)
|
0,45(4,5)
|
|
|
|
300
|
0,22(2,2)
|
0,36(3,6)
|
0,45(4,5)
|
0,50(5,0)
|
|
|
1200-3200
|
160
|
0,15(1,5)
|
0,25(2,5)
|
0,35(3,5)
|
0,45(4,5)
|
|
Примечания:
1.
Расчетное давление на основание под подошвой фундамента
определяют делением расчетной вертикальной равномерной погонной
нагрузки (при коэффициенте надежности по нагрузке
=1) на ширину плиты.
2.
Несущая способность плит по прочности определена при расчетной
нагрузке с коэффициентом надежности по нагрузке
=1,15.
При фактическом коэффициенте надежности по нагрузке
ф
> 1,15 значения давления на основание, указанные в табл. 2,
следует умножать на коэффициент, равный
.
3. Несущая способность плит по прочности определена при коэффициенте надежности по назначению, равном 0,95 для II класса ответственности зданий и сооружений. Для плит зданий и сооружений I и III классов ответственности значения давлений, указанных в табл.2, следует умножать соответственно на коэффициенты 0,95 и 1,05.
(Измененная редакция, поправка 1987 г.)
1.3. В плитах допускается предусматривать закладные изделия и выпуски арматуры в соответствии с проектной документацией конкретного здания или сооружения.
1.4. Для подъема и монтажа плит следует применять специальные захватные устройства, конструкцию которых устанавливает изготовитель по согласованию с потребителем и проектной организацией - автором проектной документации здания или сооружения. Расположение и размеры отверстий в плитах, предназначенных для беспетлевого монтажа, принимают по чертежам, входящим в состав проектной документации захватного устройства для этих плит.
Допускается применять плиты с монтажными петлями. Расположение монтажных петель в плитах должно соответствовать указанному в приложении 1.
1.5. Армирование плит в зависимости от их несущей способности приведено в приложении 2, а арматурные изделия (сетки, арматурные блоки из них, монтажные петли) - в приложении 3.
1.6. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009 -78.
Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют до целого числа).
Во второй группе указывают группу плиты по несущей способности.
Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости.
В третью группу, в случае необходимости, включают также дополнительные конструктивные характеристики (наличие закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.
Пример условного обозначения (марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/кв.см), при толщине стены 160 мм:
ФЛ16.24-2
То же, плиты шириной 1000 мм, длиной 1180 мм, третьей группы по несущей способности, на среднее давление на основание 0,45 МПа (4,5 кгс/кв.см), при толщине стены 300 мм, из бетона пониженной проницаемости:
ФЛ10.12-3-П
2. ТЕХНИЧЕСКИЕ УСЛОВИЯ
2.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке.
2.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:
по заводской готовности;
по показателям фактической прочности бетона (в проектном возрасте и отпускной);
по морозостойкости бетона;
по водонепроницаемости и водопоглощению бетона (для плит, эксплуатируемых в условиях воздействия агрессивной среды);
к качеству материалов, применяемых для приготовления бетона;
к бетону, а также к материалам для приготовления бетона плит, эксплуатируемых в условиях воздействия агрессивной среды;
к качеству сварных арматурных и закладных изделий;
к маркам сталей для арматурных и закладных изделий, в том числе для мотажных петель;
по отклонению толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для приготовления плит.
2.3. Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/куб.м включительно) класса по прочности на сжатие, указанного в табл. 3.
Таблица 3
|
Ширина |
Класс бетона по прочности на сжатие плиты для групп по несущей способности |
|||
|
плиты, мм |
1
|
2
|
3
|
4
|
|
600
|
По группе 4
|
В10
|
||
|
800
|
|
По группе 3
|
В12,5 |
В12,5 |
|
1000; 1200
|
|
В10
|
|
|
|
1400
|
В10
|
|
|
В15
|
|
1600
|
|
B12,5 |
В15 |
В25
|
|
2000
|
|
|
|
В15
|
|
2400
|
|
|
|
В20
|
|
2800
|
B12,5 |
В15
|
В20
|
В25
|
|
3200
|
|
В20
|
В25
|
-
|
2.4. Коэффициент вариации прочности бетона по сжатию в партии для плит высшей категории качества не должен быть более 9%.
2.5. Значение нормируемой отпускной прочности бетона плит следует принимать равным 70% класса по прочности на сжатие.
При поставке плит в холодный период года допускается повышать нормируемую отпускную прочность бетона, но не более 80% класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение.
2.6. Плиты следует армировать плоскими арматурными блоками, собираемыми из двух сварных сеток, или отдельными сварными сетками из арматурной стали следующих видов и классов:
рабочая арматура - стержневая арматурная сталь классов А-III и Ат-IIIС или арматурная проволока класса Вр-I;
распределительная арматура - арматурная проволока класса Вр-I.
2.7. Арматурная сталь должна удовлетворять требованиям:
стержневая арматурная сталь класса А-III - ГОСТ 5781-82;
стержневая термомеханически упрочненная арматурная сталь класса Ат-IIIС - ГОСТ 10884-81;
проволока класса Вр-I - ГОСТ 6727-80.
2.8. Монтажная петля, заделанная в бетон плиты, должна выдерживать при опытных подъемах плиты нагрузку, превышающую нормативное усилие на петлю в три раза.
2.9. Армирование плит должно соответствовать приведенному в приложении 2.
2.10. Форма и размеры арматурных изделий (арматурных блоков, сеток и монтажных петель) должны соответствовать приведенным в приложении 3.
Форма и размеры закладных изделий и выпусков арматуры (п. 1.3) и их положение в плитах должны соответствовать указанным в проектной документации здания или сооружения.
2.11. Значения действительных отклонений геометрических параметров плиты не должны превышать предельных, указанных в табл. 4.
Таблица 4
мм
|
Наименование отклонения геометрического параметра |
Наименование геометрического параметра |
Пред. откл. |
|
Отклонение от линейного размера |
Длина и ширина плиты: до 1000 св. 1000 " 1600 " 1600 " 3200 Высота плиты: Размер, определяющий положение монтажной петли на плоскостью плиты Размер, определяющий положение элементов стальных закладных изделий: в плоскости плиты из плоскости плиты
|
±10 ±12 ±15
±10
+10; -5
10 3
|
|
Отклонение от прямолинейности |
Прямолинейность профиля верхней горизонтальной поверхности плиты в любом сечении на всей длине или ширине: до 1000 св. 1000 " 1600 " 1600 " 3000 |
2,5 3,0 4,0 |
подождите, идет загрузка...
