ГОСТ 13580-85 (1994), часть 2

2.12. Устанавливается категория бетонных поверхностей плиты А7.

Требования к качеству поверхностей и внешнему виду плит (в т. ч. требования к допустимой ширине раскрытия технологических трещин) - по ГОСТ 13015.0-83.

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку плит следует проводить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

Объем партии устанавливают по согласованию предприятия-изготовителя с потребителем, но не более 200 шт.

3.2. Приемку плит по показателям морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует проводить по результатам периодических испытаний.

3.3. Приемку плит по показателям прочности бетона (классу бетона по прочности на сжатие, отпускной прочности), соответствия арматурных и закладных изделий, прочности сварных соединений, точности геометрических параметров и толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.

3.3.1. При приемке плит по показателям точности геометрических параметров, ширины раскрытия усадочных трещин и категории бетонной поверхности следует применять выборочный одноступенчатый контроль.

3.3.2. Приемку плит по показателям, проверяемым путем осмотра: по наличию закладных изделий и монтажных петель, правильности нанесения маркировочных надписей и знаков, а также по наличию и качеству антикоррозионного покрытия следует проводить путем сплошного контроля с отбраковкой конструкций, имеющих дефекты по указанным показателям.

3.4. Опытные подъемы плит с целью испытания качества монтажных петель и их заделки в бетон следует проводить перед началом массового изготовления плит с монтажными петлями и в дальнейшем - при изменении технологии изготовления, вида и качества применяемых материалов.

Испытанию подвергают не менее трех плит. После пяти подъемов при внешнем осмотре плиты на ней не должно быть признаков местного разрушения в зоне заделки петель.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.1-86.

При испытании плит неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690.0-88 - ГОСТ 22690.4-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.2. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.3. Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водопоглощение бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

4.6. Испытание монтажных петель и их заделки в бетон проводят путем пятикратного подъема плиты, нагруженной из условия передачи на одну петлю усилия, равного увеличенному в три раза нормативному усилию на петлю, указанному в приложении 3. При испытаниях зона бетона около петли в радиусе не менее 1,75 глубины заделки петли в бетон должна быть свободной от нагрузки.

Прочность бетона плит при опытных подъемах не должна превышать отпускной прочности.

4.7. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления плит, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

4.8. Размеры, отклонения от прямолинейности верхней поверхности плит, качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83.

4.9. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры плит с последующей заделкой борозд.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на боковых гранях каждой плиты.

5.2. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81. Дополнительно в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление плит).

5.3. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

5.3.2. Высота штабеля плит не должна превышать 2 м.

5.3.3. Подкладки под плитами и прокладки между ними в штабеле следует располагать в поперечном направлении (в направлении ширины) плит на расстояниях от торцов плит, мм:

750 - при длине плиты 2980 мм;

600 - " " " 2380 мм;

300 - " " " 1180 мм;

200 - " " " 780 мм.

ПРИЛОЖЕНИЕ 1

Обязательное

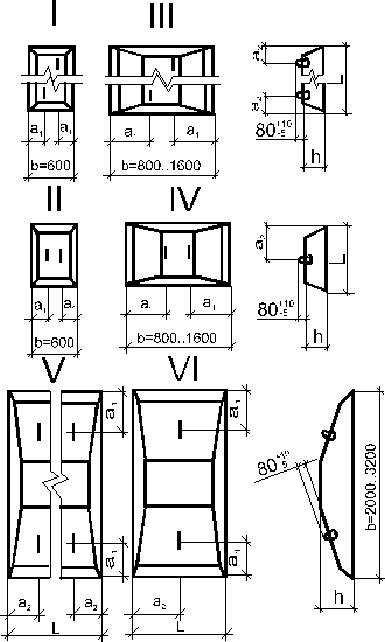

СХЕМЫ УСТАНОВКИ МОНТАЖНЫХ ПЕТЕЛЬ В ПЛИТАХ

Типо-размер

Схема установки

Размеры, мм

Марка

Типо-размер

Схема установки

Размеры, мм

Марка

плиты

петель

петли

плиты

петель

петли

ФЛ6.24

200

M10-150

ФЛ16.30

III

M14-150

ФЛ6.12

590

M8-100

ФЛ16.24

600

590

ФЛ8.24

III

M10-150

ФЛ16.12

M10-150

ФЛ8.12

ФЛ16.8

390

ФЛ10.30

ФЛ10.24

III

300

590

M12-150

ФЛ20.30

ФЛ20.24

500

590

M16-200

ФЛ10.12

M10-150

ФЛ20.12

M12-150

ФЛ10.8

390

M8-100

ФЛ20.8

390

M10-150

ФЛ12.30

ФЛ12.24

III

400

590

M14-150

M12-150

ФЛ24.30

ФЛ24.24

590

M16-200

ФЛ12.12

M10-150

ФЛ24.12

M14-150

ФЛ12.8

390

M8-100

ФЛ24.8

700

390

M12-150

ФЛ14.30

ФЛ14.24

III

590

M14-150

M12-150

ФЛ28.24

ФЛ28.12

590

M16-200

ФЛ14.12

500

M10-150

ФЛ28.8

390

M12-150

ФЛ14.8

390

ФЛ32.12

ФЛ32.8

900

590

390

M16-200

M12-150

ПРИЛОЖЕНИЕ 2

Обязательное

АРМИРОВАНИЕ ПЛИТ

1. Плиты шириной 600-1600 мм армируют одной сварной сеткой (марки С), а плиты шириной 2000-3200 мм - одним арматурным блоком (марки АБ), собираемым из двух сварных сеток (нижней марки Н и верхней марки В).

2. Расположение сетки или арматурного блока в плите должно соответствовать указанному на чертеже.

Толщина защитного слоя бетона от низа рабочей арматуры до нижней плоскости плит принята равной 30 мм (для плит всех марок).

3. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из пластмассы или других неметаллических материалов.

4. Спецификация арматурных изделий и выборка стали приведены в таблице.

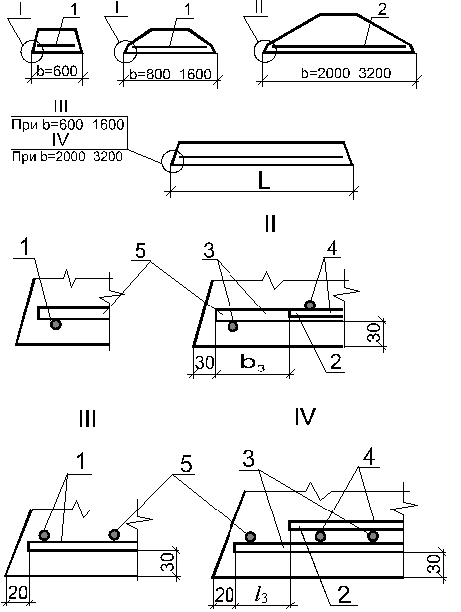

1 - сетка марки С; 2 - арматурный блок марки АБ; 3 - нижняя сетка марки Н;

4 - верхняя сетка марки В; 5 - рабочая арматура

Спецификация арматурных изделий и выборка стали на одну плиту

Монтажная петля

Выборка арматурной стали (без монтажных петель), кг

Расход стали на

Марка плиты

Марка арматур- ной сетки

Марка

Кол-во

Класс А-III по ГОСТ 5781-82

Класс Вр-I по ГОСТ 6727-80

Всего

монтажные петли, кг

или блока

Диаметр, мм

ФЛ6.24-4

ФЛ6.12-4

С6.24-4

С6.12-4

М10-150

М8-100

1,84

0,91

1,84

0,91

0,86

0,44

ФЛ8.24-1

ФЛ8.12-1

ФЛ8.24-3

ФЛ8.12-3

ФЛ8.24-4

ФЛ8.12-4

С8.24-1 С8.12-1 С8.24-3 С8.12-3 С8.24-4 С8.12-4

М10-150

3,95

1,97

2,5

1,24

0,86

0,42

0,86

0,42

2,56

1,28

2,5

1,24

3,42

1,7

4,81

2,39

0,86

ФЛ10.30-1

ФЛ10.24-1

С10.30-1

С10.24-1

М12-150

1,08

0,86

3,63

2,90

4,71

3,76

1,26

ФЛ10.12-1

ФЛ10.8-1

С10.12-1

С10.8-1

М10-150

М8-100

0,42

0,27

1,45

0,97

1,87

1,24

0,86

0,44

ФЛ10.30-2

ФЛ10.24-2

ФЛ10.12-2

ФЛ10.8-2

С10.30-2

С10.24-2

С10.12-2

С10.8-2

М12-150

М10-150

М8-100

5,59

4,48

2,24

1,49

1,08

0,86

0,42

0,27

6,67

5,34

2,66

1,76

1,26

0,86

0,44

ФЛ10.30-3

ФЛ10.24-3

ФЛ10.12-3

ФЛ10.8-3

С10.30-3

С10.24-3

С10.12-3

С10.8-3

М12-150

М10-150

М8-100

7,96

6,3

2,99

1,99

1,08

0,86

0,42

0,27

9,04

7,16

3,41

2,26

1,26

0,86

0,44

ФЛ10.30-4

ФЛ10.24-4

ФЛ10.12-4

ФЛ10.8-4

С10.30-4

С10.24-4

С10.12-4

С10.8-4

М12-150

М10-150

М8-100

9,95

7,96

3,98

2,65

1,08

0,86

0,42

0,27

11,03

8,82

4,4

2,92

1,26

0,86

0,44

ФЛ12.30-1

ФЛ12.24-1

ФЛ12.12-1

ФЛ12.8-1

С12.30-1

С12.24-1

С12.12-1

С12.8-1

М14-150

М12-150

М10-150

М8-100

6,26

5,01

2,5

1,67

1,62

1,29

0,63

0,41

7,88

6,3

3,13

2,08

1,80

1,26

0,86

0,44

ФЛ12.30-2

ФЛ12.24-2

ФЛ12.12-2

ФЛ12.8-2

С12.30-2

С12.24-2

С12.12-2

С12.8-2

М14-150

М12-150

М10-150

М8-100

11,14

8,91

4,46

2,97

1,62

1,29

0,63

0,41

12,76

10,2

5,09

3,38

1,80

1,26

0,86

0,44

ФЛ12.30-3

ФЛ12.24-3

ФЛ12.12-3

ФЛ12.8-3

С12.30-3

С12.24-3

С12.12-3

С12.8-3

М14-150

М12-150

М10-150

М8-100

15,84

12,54

5,94

3,96

1,62

1,29

0,63

0,41

17,46

13,83

6,57

4,37

1,80

1,26

0,86

0,44

ФЛ12.30-4

ФЛ12.24-4

ФЛ12.12-4

ФЛ12.8-4

С12.30-4

С12.24-4

С12.12-4

С12.8-4

М14-150

М12-150

М10-150

М8-100

19,81

15,84

7,92

5,28

1,62

1,29

0,63

0,41

21,43

17,13

8,55

5,69

1,80

1,26

0,86

0,44

ФЛ14.30-1

ФЛ14.24-1

ФЛ14.12-1

ФЛ14.8-1

С14.30-1

С14.24-1

С14.12-1

С14.8-1

М14-150

М12-150

М10-150

10,81

8,56

4,05

2,7

1,62

1,29

0,63

0,41

12,43

9,85

4,68

3,11

1,80

1,26

0,86

ФЛ14.30-2

ФЛ14.24-2

ФЛ14.12-2

ФЛ14.8-2

С14.30-2

С14.24-2

С14.12-2

С14.8-2

М14-150

М12-150

М10-150

17,47

13,83

6,55

4,37

1,62

1,29

0,63

0,41

19,09

15,12

7,18

4,78

1,80

1,26

0,86

ФЛ14.30-3

ФЛ14.24-3

ФЛ14.12-3

ФЛ14.8-3

С14.30-3

С14.24-3

С14.12-3

С14.8-3

М14-150

М12-150

М10-150

21,84

17,47

8,74

5,82

1,62

1,29

0,63

0,41

23,46

18,76

9,37

6,23

1,80

1,26

0,86

ФЛ14.30-4

ФЛ14.24-4

ФЛ14.12-4

ФЛ14.8-4

С14.30-4

С14.24-4

С14.12-4

С14.8-4

М14-150

М12-150

М10-150

33,03

26,43

13,21

8,81

1,62

1,29

0,63

0,41

34,65

27,72

13,84

9,22

1,80

1,26

0,86

ФЛ16.30-1

ФЛ16.24-1

ФЛ16.12-1

ФЛ16.8-1

C16.30-1

С16.24-1

С16.12-1

С16.8-1

М14-150

М10-150

14,2

11,26

5,39

3,43

1,62

1,29

0,63

0,41

15,82

12,55

6,02

3,84

1,80

0,86

ФЛ16.30-2

ФЛ16.24-2

ФЛ16.12-2

ФЛ16.8-2

С16.30-2

С16.24-2

С16.12-2

С16.8-2

М14-150

М10-150

24,8

19,84

9,92

6,61

1,62

1,29

0,63

0,41

26,42

21,13

10,55

7,02

1,80

0,86

ФЛ16.30-3

ФЛ16.24-3

ФЛ16.12-3

ФЛ16.8-3

С16.30-3

С16.24-3

С16.12-3

С16.8-3

М14-150

М10-150

35,7

28,56

14,27

9,52

1,62

1,29

0,63

0,41

37,32

29,85

14,9

9,93

1,80

0,86

ФЛ16.30-4

ФЛ16.24-4

ФЛ16.12-4

ФЛ16.8-4

С16.30-4

С16.24-4

С16.12-4

С16.8-4

М14-150

М10-150

44,49

35,28

16,88

10,74

1,62

1,29

0,63

0,41

46,11

36,57

17,51

11,15

1,80

0,86

ФЛ20.30-1

ФЛ20.24-1

АБ20.30-1

АБ20.24-1

М16-200

10,25

8,21

3,22

2,56

2,13

1,7

15,6

12,47

5,56

ФЛ20.12-1

ФЛ20.8-1

АБ20.12-1

АБ20.8-1

М12-150

М10-150

4,1

2,73

1,24

0,78

0,85

0,53

6,19

4,04

1,26

0,86

ФЛ20.30-2

ФЛ20.24-2

АБ20.30-2

АБ20.24-2

М16-200

3,46

2,77

18,48

14,79

3,22

2,56

25,16

20,12

5,56

ФЛ20.12-2

ФЛ20.8-2

АБ20.12-2

АБ20.8-2

М12-150

М10-150

1,39

0,86

7,39

4,93

1,24

0,78

10,02

6,57

1,26

0,86

ФЛ20.30-3

ФЛ20.24-3

АБ20.30-3

АБ20.24-3

М16-200

М16- 200

3,28

2,63

30,35

24,29

3,22

2,56

36,85

29,48

5,56

ФЛ20.12-3

ФЛ20.8-3

АБ20.12-3

АБ20.8-3

М12-150

М10-150

1,31

0,82

12,14

8,1

1,24

0,78

14,69

9,7

1,26

0,86

ФЛ20.30-4

ФЛ20.24-4

АБ20.30-4

АБ20.24-4

М16-200

46,28

37,01

3,76

2,98

50,04

39,99

5,56

ФЛ20.12-4

ФЛ20.8-4

АБ20.12-4

АБ20.8-4

М12-150

М10-150

18,51

12,11

1,44

0,89

19,95

13,0

1,26

0,86

ФЛ24.30-1

ФЛ24.24-1

АБ24.30-1

АБ24.24-1

М16-200

20,74

16,59

3,56

2,79

3,14

2,42

27,44

21,8

5,56

ФЛ24.12-1

ФЛ24.8-1

АБ24.12-1

АБ24.8-1

М14-150

М12-150

8,3

5,53

1,3

0,84

1,09

0,73

10,69

7,1

1,80

1,26

ФЛ24.30-2

ФЛ24.24-2

АБ24.30-2

АБ24.24-2

М16-200

5,22

4,1

34,43

27,54

4,21

3,33

43,86

34,97

5,56

ФЛ24.12-2

ФЛ24.8-2

АБ24.12-2

АБ24.8-2

М14-150

М12-150

2,05

1,31

13,77

9,18

1,62

1,03

17,44

11,52

1,80

1,26

ФЛ24.30-3

ФЛ24.24-3

АБ24.30-3

АБ24.24-3

М16-200

10,4

8,17

52,48

41,98

4,21

3,33

67,09

53,48

5,56

ФЛ24.12-3

ФЛ24.8-3

АБ24.12-3

АБ24.8-3

М14-150

М12-150

3,71

2,6

20,99

13,99

1,57

1,03

26,27

17,62

1,80

1,26

ФЛ24.30-4

ФЛ24.24-4

АБ24.30-4

АБ24.24-4

М16-200

17,4

13,92

51,68

41,34

4,32

3,44

73,4

58,7

5,56

ФЛ24.12-4

ФЛ24.8-4

АБ24.12-4

АБ24.8-4

М14-150

М12-150

6,96

4,64

20,67

13,78

1,68

1,09

29,31

19,51

1,80

1,26

ФЛ28.24-1

АБ28.24-1

М16-200

28,79

3,22

32,01

5,56

ФЛ28.12-1

ФЛ28.8-1

АБ28.12-1

АБ28.8-1

М16-200

М12-150

13,57

9,32

1,46

0,98

15,03

10,3

2,78

1,26

ФЛ28.24-2

АБ28.24-2

М16-200

47,09

3,28

50,37

5,56

ФЛ28.12-2

ФЛ28.8-2

АБ28.12-2

АБ28.8-2

М16-200

М12-150

23,23

15,69

1,57

1,03

24,8

16,72

2,78

1,26

ФЛ28.24-3

АБ28.24-3

М16-200

14,31

62,33

3,22

79,86

5,56

ФЛ28.12-3

ФЛ28.8-3

АБ28.12-3

АБ28.8-3

М16-200

М12-150

6,44

4,29

31,17

20,78

1,51

0,98

39,12

26,05

2,78

1,26

ФЛ28.24-4

АБ28.24-4

М16-200

93,84

3,22

97,06

5,56

ФЛ28.12-4

ФЛ28.8-4

АБ28.12-4

АБ28.8-4

М16-200

М12-150

45,51

30,35

1,51

0,98

47,02

31,33

2,78

1,26

ФЛ32.12-1

ФЛ32.8-1

АБ32.12-1

АБ32.8-1

М16-200

М12-150

3,07

2,3

18,51

12,34

1,66

1,12

23,24

15,76

2,78

1,26

ФЛ32.12-2

ФЛ32.8-2

АБ32.12-2

АБ32.8-2

М16-200

М12-150

35,7

23,77

1,71

1,12

37,41

24,89

2,78

1,26

ФЛ32.12-3

ФЛ32.8-3

АБ32.12-3

АБ32.8-3

М16-200

М12-150

51,26

34,64

1,77

1,17

53,03

35,81

2,78

1,26

ГОСТ 13580-85 (1994), часть 2

Строительный каталог
