ГОСТ 6482-88, часть 6
4. Каркасы К4 и К5, устанавливаемые в лотке и шелыге труб Dу 2000 и 2400 мм, должны быть равномерно распределены по длине трубы.
5. Для обеспечения проектной толщины защитного слоя бетона до арматуры к каркасу следует прикреплять пластмассовые или бетонные фиксаторы.
Фиксаторы следует устанавливать по периметру каркаса на расстоянии 500-600 мм, но не менее 4 шт. под углом 90° друг к другу, а по длине - не реже чем через 1000 мм.
Допускается применение фиксаторов из отходов арматурной стали.
6. Изготовление арматурных изделий следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85.
7. Спиральную и продольную арматуру цилиндрических каркасов следует сваривать между собой в каждом пересечении или через одно пересечение при обязательном шахматном расположении сварных соединений.
8. Фиксаторы Ф1-Ф3, предназначенные для соединения арматурных цилиндрических каркасов между собой, следует устанавливать по периметру каркасов через два шага продольных стержней, а по длине:
в 6 рядов - для труб полезной длиной 4,5 и 5 м;
в 5 рядов - для труб полезной длиной 3,5 м;
в 4 ряда - для труб полезной длиной 3 м.
Допускается применение других фиксаторов, обеспечивающих взаимную фиксацию каркасов без увеличения расхода стали.
9. По требованию потребителя в трубах устанавливают два закладных изделия марки М1, предназначенных для защиты трубопроводов от электрокоррозии.
Конструкция закладного изделия и его положение в трубе приведены на черт. 38. При этом закладные изделия должны располагаться по одной образующей наружной поверхности трубы, а в трубах с подошвой эта образующая должна быть в верхней части трубы.
Спецификация и расход стали на одно закладное изделие М1 приведены в табл.19. При изготовлении труб с этими закладными изделиями общий расход стали на одну трубу, указанный в табл. 13, должен быть увеличен на 0,3 кг.

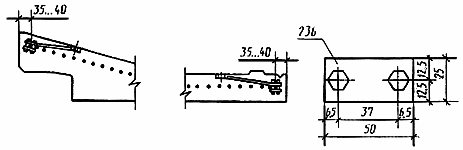

Закладное изделие М1
Пример установки закладного изделия М1 в трубах типа ТБ
Черт. 38
Таблица 19
Спецификация и выборка стали на одно закладное изделие
|
Пози- ция |
Эскиз
|
Диаметр или |
Длина, мм |
Коли- чест |
Общая длина |
Выборка стали |
||
|
|
|
сечение, мм |
|
во |
|
Диаметр или сечение, мм |
Масса, кг
|
Масса изделия, кг |
|
236 |
|
25х5 |
50 |
2 |
0,1 |
25х5 |
0,1 |
|
|
237
|
Болт М5х25 по ГОСТ 7805 |
-
|
-
|
2
|
-
|
Метизы
|
0,02
|
|
|
238
|
Гайка М5 по ГОСТ 5927 |
-
|
-
|
2
|
-
|
-
|
-
|
|
|
239
|
Шайба М5 по ГОСТ 11371 |
-
|
-
|
2
|
-
|
-
|
-
|
0,16
|
|
240
|
|
3ВрI |
350 |
1 |
0,35 |
3ВрI
|
0,02 |
|
|
241
|
Гайка М16 по ГОСТ 5916 |
-
|
-
|
1
|
-
|
Гайка
|
0,02
|
|
10. На наружной и внутренней поверхностях труб Dу 2000 и 2400 мм без подошвы (см. п. 1 приложения 1) вдоль образующих цилиндрической части труб, проходящих посередине зон установки каркасов поперечного армирования, должны быть нанесены несмываемой краской фиксирующие полосы с надписями "лоток" и на диаметрально противоположной стороне - "шелыга".
