ГОСТ 6482-88, часть 4

3. Форма и размеры арматурных каркасов приведены на черт. 29-37 и в табл. 16, 17.

Спецификация и расход стали на арматурные изделия приведены в табл. 18.

Примечания: 1. Допускается изготовление двухзаходной спирали при условии обеспечения замкнутого витка на концах каркаса.

2. Допускается по согласованию с институтом "Мосинжпроект" Главмосархитектуры Мосгорисполкома изменение арматуры каркасов труб при условии сохранения формы, диаметра и длины каркаса и без увеличения расхода стали.

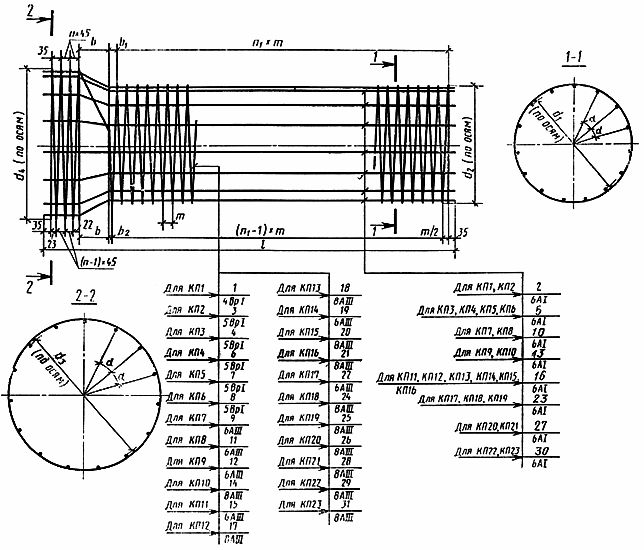

Каркасы КП1-КП23

Черт. 29

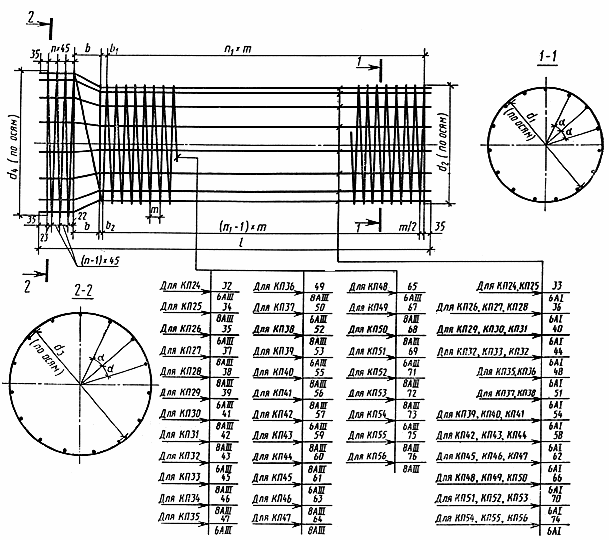

Каркасы КП24-КП56

Черт. 30

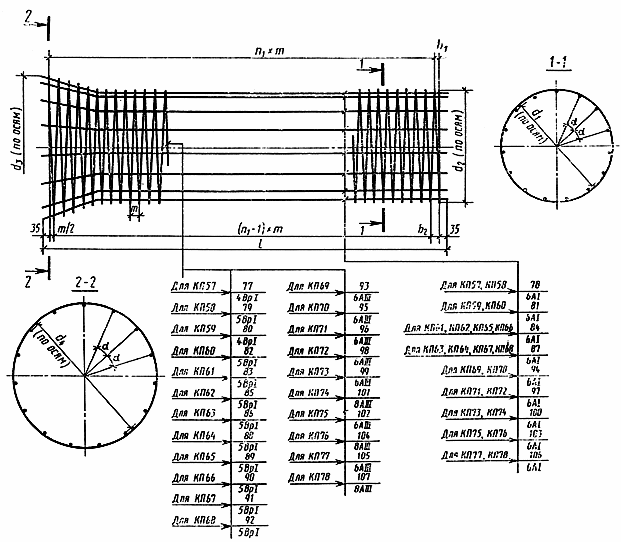

Каркасы КП57-КП78

Черт. 31

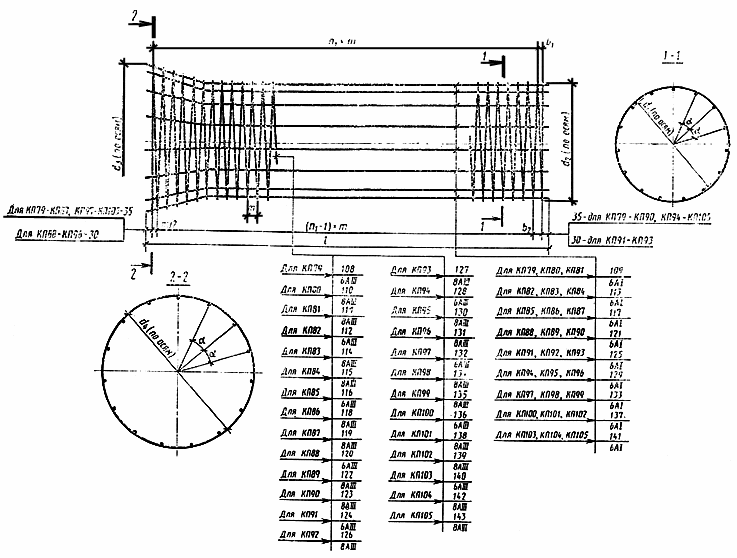

Каркасы КП79-КП105

Черт. 32

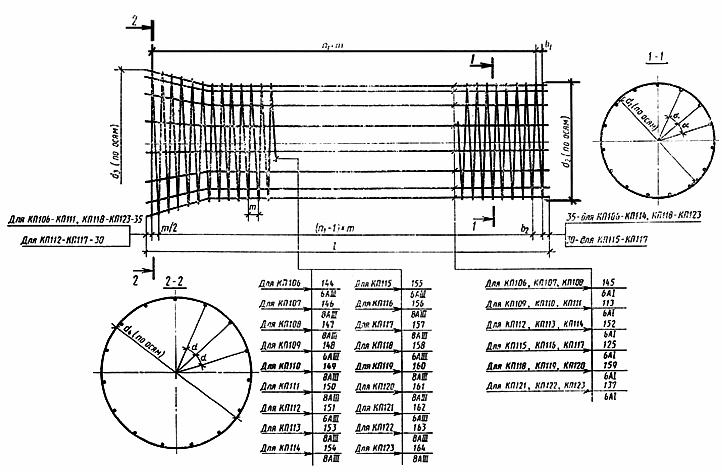

Каркасы КП106-КП123

Черт. 33

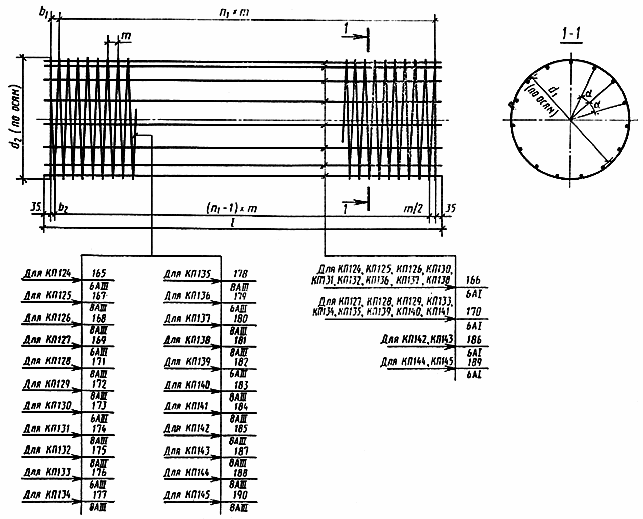

Каркасы КП124-КП145

Черт. 34

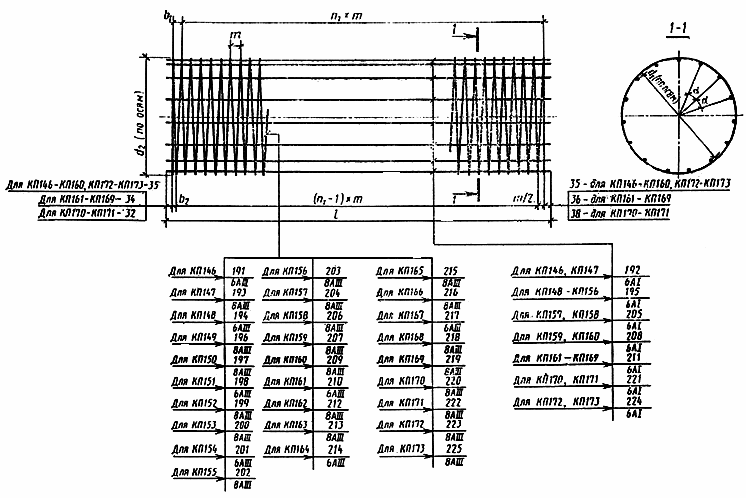

Каркасы КП146-КП173

Черт. 35

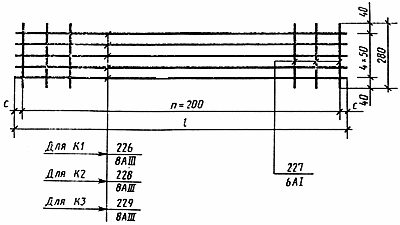

Каркасы К1-К3

Черт. 36

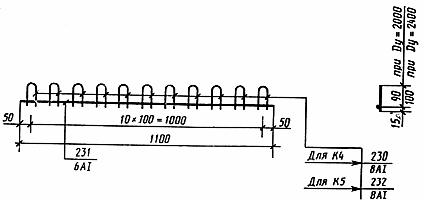

Каркасы К4, К5

Черт. 37

Таблица 16

Размеры арматурных каркасов КП1 - КП173

Размеры, мм

Марка каркаса										Число шагов спиральной арматуры

КП1	430	440	580	590	70	90	15	50			69
КП2		441		591								40°
КП3	540	551	710	721	80	100	35	75	5095	2	60
КП4					60			65			80
КП5	640	651	810	821	65	95	30	63			74	32°44’
КП6					50		40	65			96
КП7	858	870	1068	1080	60	120	40	70			79	27°42’
КП8					45		10	33			106
КП9	1068	1080	1318	1330	60	135	25	55			79	24°
КП10		1082		1332	70		75	110	5105	3	67
КП11		1370		1640	115		30	88			41
КП12	1358	1372	1628	1642	125	155	120	183			37	18°57’
КП13					75		20	57			63
КП14		1570		1840	80		25	65			59
КП15	1558	1572	1828	1842	90	155	65	110			52	15°39’
КП16					60			95	5105	3	78
КП17		1790		2080	65		55	88			72
КП18	1778	1792	2068	2082	80	165	15	55			59	14°24’
КП19					50		35	60			94
КП20	2194	2208	2514	2528	75	185	35	73	4625		56	11°37’
КП21					55		-	28			77
КП22	2634	2648	2994	3008	55	190	-	28	3135	4	49	9°44’
КП23					43		29	51			62
КП24	1068	1080	1298	1310	60	135	15	45	5155		80	24°
КП25		1082		1312	70		55	90			68
КП26		1370		1620	115		100	158			41
КП27	1358	1372	1608	1622	125	145	65	128	5165		38	18°57’
КП28					75		15	53			64
КП29		1570		1826	80		15	55			60
КП30	1558	1572	1814	1828	90	150	45	90	5170		53	15°39’
КП31					60		15	45			80
КП32		1790		2066	65		10	43			74
КП33	1778	1792	2054	2068	80	155	20	60	5180		60	14°24’
КП34					50			45			96
КП35		1080		1310	60		25	55	3665		55
КП36	1068	1082	1298	1312	70	135	35	70			47	24°
КП37		1080		1310	60		25	55	5165		80
КП38		1082		1312	70		65	100		3	68
КП39		1370		1620	115		-	58			28
КП40		1372		1622	125		95	158	3570		25
КП41	1358		1608		75	145	70	108			42	18°57’
КП42		1370		1620	115		120	178			40
КП43		1372		1622	125		95	158	5070		37
КП44					75		70	108			62
КП45		1570		1826	80		25	65			40
КП46		1572		1828	90		75	120	3580		35
КП47	1558		1814		60	150	45	75			53	15°39’
КП48		1570		1826	80		85	125			58
КП49		1572		1828	90		45	90	5080		52
КП50					60			75			78
КП51		1790		2066	65		35	88			49
КП52	1778	1792	2054	2068	80	155	20	60	3580		40	14°24’
КП53					50			45			64
КП54	1778	1790	2054	2066	65		40	73		3	72
КП55		1792		2068	80	155	-	40	5080		59	14°24’
КП56					50		20	45			94
КП57	430	440	622	614			47	85	2637		36
КП58		441		615	70
КП59		440		614			25		5135		72	40°
КП60		441		615				60
КП61					80		20		2650		32
КП62	540	551	762	755	60		-	30			43
КП63					80		40	80	5150		63
КП64					60			70			84
КП65					65		45	78	2650		39
КП66	640	651	862	855	50		30	55			51	32°44’
КП67					65		10	43	5150		78
КП68					50		30	55			101
КП69					60		40	70	3650		59
КП70	858	870	1108	1102	45		25	48			79	27°42’
КП71					60		40	70	5150		84
КП72					45			63			112
КП73		1080		1366	60		50	80	3660		59
КП74		1082		1368	70		20	55			51
КП75	1068	1080	1374	1366	60	-	40	70	5150		84	24°
КП76		1082		1368	70		40	75			72
КП77		1080		1366	60		50	58	5160	-	84
КП78		1082		1368	70			85			72
КП79		1370		1680	115		42	100			30
КП80		1372		1682	125		117	180	3562		27
КП81					75		42	80			46
КП82		1370		1680	115		30	88			44
КП83	1358	1372	1686	1682	125		90	153	5160		40	18°57’
КП84					75		65	103			67
КП85		1370		1680	115		47	105			43
КП86		1372		1682	125		117	180	5062		39
КП87					75		42	80			66
КП88		1570		1880	80		62	102			43
КП89		1572		1882	90		82	127	3567		38
КП90	1558		1886		60		22	52			58	15°39’
КП91		1570		1880	80			105			63
КП92		1572		1882	90		65	110	5165		56
КП93					60			95			84
КП94		1570		1880	80		42	82			62
КП95	1558	1572		1882	90		52	97	5067		55	15°39’
КП96					60		22	52			83
КП97		1790		2110	65		57	90			53
КП98		1792		2112	80		62	102	3572		43
КП99			2116		50		52	77			69
КП100		1790		2110	65		35	68			78
КП101	1778	1792		2112	80		65	105	5175		63	14°24’
КП102					50		55	80			101
КП103		1790		2110	65		35	68			78
КП104		1792		2112	80		42	82	5072		62
КП105					50		52	77			99
КП106		1262		1572	115		27	85			31
КП107		1264		1574	125		92	155	3662		28
КП108	1250		1578		75		67	105			47	18°57’
КП109		1262		1572	115		30	88			44
КП110		1264		1574	125		90	153	5160		40
КП111					75		65	103			67
КП112		1462		1772	80		87	127			44
КП113		1464		1774	90		97	142	3672		39
КП114	1450		1778		60	-	67	97		-	59	15°39’
КП115		1462		1772	80			105			63
КП116		1464		1774	90		65	110	5165		56
КП117					60			95			84
КП118		1662		1982	65		32	65			55
КП119		1664		1984	80		87	127	3677		44
КП120	1650		1988		50		57	82			71	14°24’
КП121		1662		1982	65		35	68			78
КП122		1664		1984	80		65	105	5175		63
КП123					50		55	80			101
КП124		1262			115		90	148			29
КП125		1264			125		50	113	3495		27
КП126	1250				75			88			45	18°57’
КП127		1262			115		95	153			42
КП128		1264			125		50	113	4995		39
КП129					75			88			65
КП130		1462	-	-	80		65	105			42
КП131	1450	1464			90		95	140	3495		37	15°39’
КП132					60		65	95			56
КП133		1462			80		45	85	4995		61
КП134	1450	1464			90		65	110	4995		54	15°39’
КП135					60			95			81
КП136		1662			65		45	78			52
КП137		1664			80			105	3495		42
КП138	1650				50		25	50			68	14°24’
КП139		1662			65		50	83			75
КП140		1664			80		45	85	4995		61
КП141					50		25	50			98
КП142	2066	2080			75		-	38	4495		59	11°37’
КП143					55		25	53			80
КП144	2466	2480					65	93	2995		52	9°44’
КП145					43		-	22			68
КП146	1068	1080			60		55	85	4985		81	24°
КП147		1082			70		15	50			70
КП148		1370			115		110	168			42
КП149	1358	1372			125		65	190			39	18°57’
КП150					75			103			65
КП151		1570			80		60	100	5010		61
КП152	1558	1572			90		80	125			54	15°39’
КП153					60		20	50			82
КП154		1790	-	-	65	-	-	33		-	76
КП155	1778	1792			80		60	100			61	14°24’
КП156					50		40	65			98
КП157	2194	2208			75		15	53	4510		59	11°37’
КП158					55		40	67			80
КП159	2634	2648					25	53	3010		53	9°44’
КП160					43		16	37			68
КП161		1262			115		90	148			42
КП162	1250	1264			125		45	107			39	18°57’
КП163					75			82			65
КП164		1462			80		40	80	4990		61
КП165	1450	1464			90		60	105			54	15°39’
КП166					60		-	30			82
КП167		1662			65		45	78			75
КП168	1650	1664			80		40	80			61	14°24’
КП169					50		20	45			98
КП170	2066	2080			75		65	103	4485		58	11°37’
КП171					55		15	42			80
КП172	2466	2480					-	28	2985		53	9°44’
КП173					43		34	55			67
