ГОСТ 9479-84

(СТ СЭВ 6315-88)

УДК 691.2-412:006.354 Группа Ж16

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Блоки из природного камня для производства облицовочных изделий

Технические условия

Natural stone blocks for facing products manufacture.

Specifications

ОКП 57 1411

Дата введения 1985-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

РАЗРАБОТЧИКИ

М.Л. Нисневич, д-р техн. наук; Ю.И. Сычев, канд. техн. наук; Н.С. Левкова, канд. техн. наук; М.И. Лопатников, канд.геогр. наук; Г.В. Курова; И.М. Полтинина; И.В. Викторов; З.А. Ацагорян, проф., д-р техн. наук; В.С. Ямщиков, проф., д-р техн. наук; В.Л. Шкуратник, канд. техн. наук; В.Д. Гуняга, канд. техн. наук; М.Ф. Семизоров; В.А. Богословский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 30.12.83 № 345

3. ВЗАМЕН ГОСТ 9479-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 166-89 ГОСТ 427-75 ГОСТ 3749-77 ГОСТ 4166-76 ГОСТ 4171-76 ГОСТ 6666-81 ГОСТ 7502-89 ГОСТ 8026-92 ГОСТ 9147-80 ГОСТ 9480-89 ГОСТ 10597-87 ГОСТ 13087-81 ГОСТ 14050-78 ГОСТ 21153.0-75 ГОСТ 21153.6-75 ГОСТ 22524-77 ГОСТ 22856-89 ГОСТ 23668-79 ГОСТ 23829-85 ГОСТ 23932-90 ГОСТ 24099-80 ГОСТ 24104-88 ГОСТ 28840-90 ГОСТ 29329-92 ОСТ 16.0.801-397 ТУ 2-034-225-87 СНиП 2.013.13	3.5.1 3.3.1, 3.18.1 3.3.1, 3.5.1 3.8.3 3.8.3 1.12 3.3.1 3.3.1 3.12.1 3.17 3.8.1, 3.12.1, 3.13.1, 3.15.1, 3.18.1 3.9.1, 3.9.3 1.14 3.16 3.16 3.12.1 1.14 1.12 3.18 3.12.1 1.14 3.12.1 3.5.1, 3.7.1 3.7.1, 3.8.1, 3.12.1, 3.13.1, 3.15.1 3.7.1, 3.12.1, 3.15.1 3.3.1 1.7

5. ПЕРЕИЗДАНИЕ (январь 1994 г.) с Изменением № 1, утвержденным в июле 1989 г. (ИУС 12-89)

Настоящий стандарт распространяется на блоки, добываемые из массива горных пород, обладающих декоративными свойствами, и предназначенные для изготовления облицовочных плит, архитектурно-строительных изделий и других облицовочных материалов.

Стандарт не распространяется на стеновые блоки из природного камня, а также бесформенные блоки.

(Измененная редакция, Изм. № 1).

1. Технические требования

1.1. Блоки должны выпускаться в соответствии с требованиями настоящего стандарта по технологическим регламентам, утвержденным в установленном порядке и характеризоваться: формой, длиной, шириной, высотой и объемом; качеством поверхности; физико-механическими свойствами породы блока, отделяемого от массива (монолита).

Кроме этого, исходную горную породу, используемую для производства блоков, оценивают петрографической характеристикой, декоративными и физико-механическими свойствами, определяемыми при геологической разведке.

1.2. Блоки должны иметь форму прямоугольного параллелепипеда или близкую к нему. Блоки должны иметь ширину и высоту от 0,2 до 2,0 м, длину до 3,5 м.

Примечание. Блоки длиной, шириной или высотой более указанных допускается выпускать по согласованию изготовителя с потребителем.

1.3. Блоки по объему подразделяют на группы в соответствии с табл. 1.

Таблица 1

Наименование	Группа
показателя	I	II	III	IV	V
Объем блока, м	Св. 5,0	Св. 2,0 до 5,0	Св. 1,0 до 2,0	Св. 0,4 до 1,0	Св. 0,01 до 0,04
Примечания: 1. Изготовление блоков V группы допускается в экономически обоснованных случаях. 2. Допускается относить к III группе блоки из мрамора, кроме белого, объемом св. 0,7 до 2,0 м.

1.4. По виду поверхности блоки подразделяют на пиленые (П) и колотые (К).

Пиленым считают блоки, у которых не менее четырех граней получают выпиливанием. Колотые блоки получают выкалыванием из массива (монолита) горной породы.

Допустимые отклонения от формы и качества поверхности блоков должны удовлетворять требованиям, указанным в табл. 2.

Таблица 2

	Значения показателя
Наименование показателя	Пиленые блоки групп	Колотые блоки групп
	I-IV	I-III	IV	V
Отклонение от перпендикулярности двух смежных граней на 1 м грани, мм, не более Высота выступов и глубина впадин по наибольшему просвету под линейкой, мм, не более: - для нижней грани - для остальных граней	60 40 100	110 100 200	150 100 100	100 100 100

1.5. На блоках не допускается более одной трещины тектонического происхождения с нарушением сплошности шириной не более 0,05 мм и длиной 1/3 наименьшего размера граней, распространяющейся на две смежные грани. На блоках допускаются прожилки и полосы, образованные трещинами тектонического происхождения, зацементированными вторичными минералами, которые не выкрашиваются при обработке.

1.6. Физико-механические свойства горной породы блока должны соответствовать значениям, указанным в табл. 3.

Таблица 3

	Норма
Наименование горной породы	Предел прочности на сжатие в сухом состоянии, МПа (кгс/см2 ), не менее	Коэффициент снижения прочности при насыщении водой, не менее	Марка по морозо-стойкости, циклы, не менее
	Прочные породы
Гранит, сиенит, габбро, кварцит, диорит, плотный базальт	80 (800)	0,8	F50
	Породы средней прочности
Лабрадорит, диабаз, порфирит, порфир, андезит, липарит, гнейс, трахит	60 (600)	0,7	F50
Мрамор, конгломерат, брекчия, мраморизованный известняк	40 (400)	0,7	F25
	Низкопрочные породы
Пористый базальт, песчаник	30 (300)	0,7	F25
Плотные известняк и доломит, травертин	20 (200)	0,65	F25
Вулканический фельзитовый туф	20 (200)	0,7	F15
Пористые известняк и доломит	10 (100)	0,65	F25
Известняк-ракушечник	10 (100)	0,65	F15
Гипсовый камень	15 (150)	0,65	Не нор-мируется
Вулканические туфы (кроме фельзитового)	5 (50)	0,7	F25
Примечания: 1. Допускается выпуск блоков с показателями физико-механических свойств, менее приведенных в табл. 3, при условии технико-экономического обоснования их производства и области применения получаемых облицовочных материалов. 2. Требования по морозостойкости не предъявляют к блокам из изверженных горных пород, имеющих водопоглощение 0,5% и ниже, и к блокам, используемым для производства облицовочных изделий для внутренней облицовки. 3. Пригодность блоков из изверженных горных пород для производства облицовочных материалов, применяемых в конструкциях, соприкасающихся с грунтом (цоколи, парапеты и т.п.), оценивает дополнительно потребитель путем испытания образцов в растворе сернокислого натрия. При этом потеря массы образцов не должна превышать 5% после 10 циклов испытаний. 4. (Исключено, Изм. № 1).

1.7. Для блоков, используемых для производства облицовочных материалов, применяемых для лестниц и полов (СНиП 2.03.13), истираемость должна быть, г/см, не более:

2,2 г/см - при слабом механическом воздействии;

1,5 г/см - при умеренном механическом воздействии;

0,5 г/см - при значительном и весьма значительном воздействии.

1.1 - 1.7. (Измененная редакция, Изм. № 1).

1.8. Петрографическая характеристика исходной горной породы, используемой для производства блоков, определяемая при геологической разведке, должна включать:

- наименование породы;

- происхождение (генетическую группу);

- содержание главных породообразующих минералов;

- данные о наличии включений пород и минералов, отрицательно влияющих на долговечность и декоративность облицовочных материалов: сульфидов (пирита, пирротина, халькопирита, сфалерита, галенита), сульфатов (барита, целестина, гипса, ангидрита), гидроокислов железа и других вторичных минералов, не устойчивых к выветриванию. Использование горных пород с указанными включениями для производства блоков, предназначаемых для изготовления плит наружной облицовки и полов зданий и сооружений, допускается только на основе специальных исследований;

- описание текстурных и структурных особенностей;

- оценку микротрещиноватости;

- данные о наличии или отсутствии следов выветривания, вторичных изменений;

- данные о включении пород и минералов, затрудняющих обработку низкопрочных пород вследствие более высокой твердости (например, включения желваков кремня в известняках), а также рыхлых пород и минералов, выкрашивающихся при обработке пород;

- радиационно-гигиеническую оценку.

1.9. Декоративные свойства горных пород, определяемые при геологической разведке, характеризуются цветом, текстурой-рисунком, структурой, просвечиваемостью и отражательной способностью после полировки.

(Измененная редакция, Изм. № 1).

1.10. Свойства исходной горной породы, используемой для производства блоков, при геологической разведке характеризуются: истинной плотностью (без пор); средней плотностью (включая поры); пористостью; водопоглощением; пределом прочности (далее прочностью) на сжатие; коэффициентом снижения прочности горной породы при насыщении водой; морозостойкостью; истираемостью.

Кроме того, по требованию заказчика, горные породы характеризуют пределом прочности (далее - прочностью) на растяжение при изгибе.

1.11. Запасы горных пород, используемых для производства блоков, должны быть утверждены в установленном порядке в качестве природного облицовочного камня.

1.12. Блоки из природного камня следует использовать только для производства облицовочных материалов и архитектурно-строительных изделий, указанных в вводной части настоящего стандарта. При соответствующем технико-экономическом обосновании допускается изготовление из блоков групп IV и V бортового камня по ГОСТ 6666, а из блоков группы V брусчатого камня по ГОСТ 23668, шашек и различных товаров народного потребления.

Указанные требования не распространяются на памятники, а также полуфабрикаты, комплекты деталей, заготовки для выполнения заказов на бытовые услуги.

(Измененная редакция, Изм. № 1).

1.13. Отделение от массива блоков и монолитов горных пород проводится механическим, буроклиновым, буровзрывным или термическим методами либо сочетанием перечисленных методов, а также при помощи невзрывчатых разрушающих средств.

При буровзрывном методе применяют только метательные взрывчатые вещества и детонирующий шнур (не более двух ниток в шнуре).

Применение других видов взрывчатых веществ допускается только при технико-экономическом обосновании и согласовании на установленный срок с базовой организацией по стандартизации (по перечню Госстроя СССР) при обязательном представлении предприятием в базовую организацию не реже двух раз в год отчета о выходе блоков.

1.14. Для комплексного использования сырья отходы от добычи блоков применяют для производства декоративных плит на основе природного камня по ГОСТ 24099, декоративных щебня и песка по ГОСТ 22856, известняковой муки по ГОСТ 14050 и других целей.

1.15. Обозначение блоков включает группу блоков по объему, генезису породы (петрографическое наименование), виду поверхности, способности исходной горной породы к полировке (полируемые Оп, неполируемые Он), декоративные свойства (характеристика текстуры, структуры и цвета), обозначение настоящего стандарта.

Пример обозначения мраморного блока объемом 4,0 м из полируемой горной породы цвета белого с серым оттенком, мелкозернистой структуры и массивной текстурой:

Блоки II П-Оп из мрамора серо-белого мелкозернистого массивной текстуры - ГОСТ 9479-84.

1.16. На двух смежных гранях каждого блока должны быть нанесены несмываемой краской, не проникающей в толщу камня, следующие данные:

- индекс блока (первая буква названия месторождения и номер блока);

- линейные размеры блока, м;

- объем блока, м;

- масса блока брутто, т.

На блоках группы V краской наносят индекс и объем блока.

В необходимых случаях допускается вводить дополнительную маркировку, указывающую цвет горной породы и способность к полировке, а также назначение блока.

1.15, 1.16. (Введены дополнительно, Изм. № 1).

2. Приемка

2.1. Блоки должны быть приняты техническим контролем предприятия-изготовителя. Предприятие-изготовитель должно гарантировать соответствие блоков требованиям настоящего стандарта.

2.2. Приемку блоков проводят партиями. Партией считают блоки одного карьера, одновременно отгружаемые одному потребителю в одном железнодорожном составе или в одном судне.

При отгрузке автомобильным транспортом партией считают блоки, отгружаемые одному потребителю в течение суток.

Приемку блоков осуществляют поштучно.

(Измененная редакция, Изм. № 1).

2.3. Объем поставляемых блоков определяют по размерам вписанного прямоугольного параллелепипеда.

2.4. Габаритные размеры блока для транспортирования определяют по описанному прямоугольному параллелепипеду.

Массу блоков для транспортирования определяют взвешиванием на железнодорожных или автомобильных весах, а при их отсутствии - путем умножения средней плотности породы на условный объем блока, равный среднему арифметическому между объемами описанного и вписанного прямоугольного параллелепипеда.

Таблица 4

Наименование испытаний	При геологической	При контроле качества на карьере и на камнеобра-батывающем предприятии
	разведке	приемоч- ном	периоди- ческом
1. Контроль размеров и объемов блоков и качества их поверхности	-	+	-
2. Определение трещиноватости блоков	-	+	-
3. Определение прочности на сжатие	+	-	+
4. Определение коэффициента снижения прочности горной породы при насыщении водой	+	-	+
5. Определение морозостойкости	+	-	+
6. Определение пригодности блоков из изверженных горных пород для производства облицовочных материалов, применяемых в конструкциях, соприкасающихся с грунтом, путем испытания в растворе сернокислого натрия (проводит потребитель)	-	-	+
7. Определение истираемости	+	-	+
8. Определение петрографической характеристики исходной горной породы	+	-	-
9. Оценка декоративных свойств исходной горной породы	+	-	-
10. Определение истинной плотности исходной горной породы	+	-	-
11. Определение средней плотности исходной горной породы	+	-	-
12. Определение пористости исходной горной породы	+	-	-
13. Определение водопоглощения исходной горной породы	+	-	-
14. Определение прочности исходной горной породы на растяжение при изгибе (по требованию заказчика)	+	-	-
15. Определение отражательной способности исходной горной породы после полировки с использованием блескомера НИИКС-БМ-3	+	-	-
16. Определение трещин внутри блока для прочных и средней прочности горных пород (ультразвуковой метод)	-	+	-
Примечания: 1. Знак "+" означает, что испытание проводят, знак "-" - не проводят. 2. Испытания по пп. 15 и 16 проводят факультативно при наличии технических средств.

2.5. На предприятии-изготовителе проводят приемочный контроль качества каждого блока и периодическое определение физико-механических свойств породы блока не реже одного раза в год и при переходе к разработке от одной разновидности горной породы к другой в соответствии с табл. 4.

2.6. Потребитель имеет право проводить контрольную приемку блоков, применяя при этом порядок контроля качества и методы испытаний, установленные настоящим стандартом.

2.5, 2.6. (Измененная редакция, Изм. № 1).

2.7. Каждая партия поставляемых блоков должна сопровождаться документом о качестве, в котором указывают:

- обозначение блока по п. 1.15;

- наименование и адрес предприятия-изготовителя;

- номер и дату составления документа;

- дату отгрузки;

- номер партии;

- породу камня, наименование месторождения;

- физико-механические показатели свойств породы блоков (прочность на сжатие, коэффициент снижения прочности, морозостойкость, истираемость);

- обозначение настоящего стандарта.

(Введен дополнительно, Изм. № 1).

3. Методы испытаний

3.1. Общие положения

3.1.1. Для оценки качества блоков и горных пород, используемых для их производства, проводят испытания в соответствии с табл. 4.

3.1.2. Взвешивание образцов горной породы проводят с погрешностью до 0,1%.

3.1.3. Высушивание образцов до постоянной массы проводят в сушильном шкафу при температуре (105±5) °С.

Постоянной массой образца считают массу, при которой разница между двумя последующими взвешиваниями после высушивания не будет превышать 0,2% массы образца.

Продолжительность перерыва между указанными взвешиваниями образца должна быть не менее 3 ч.

(Измененная редакция, Изм. № 1).

3.1.4. Линейные размеры образцов цилиндрической или кубической формы измеряют штангенциркулем с погрешностью до 1,0 мм.

Каждый линейный размер образца вычисляют как среднее арифметическое значение результатов двух измерений параллельных ребер, лежащих в плоскости одной грани.

Диаметр образца цилиндрической формы вычисляют как среднее арифметическое результатов четырех измерений двух взаимно перпендикулярных диаметров на каждой параллельной плоскости цилиндра.

Высоту образца цилиндрической формы вычисляют как среднее арифметическое результатов измерений четырех образующих цилиндра, расположенных в четвертях его окружности.

Высоту образца кубической формы вычисляют как среднее арифметическое результатов измерений четырех вертикальных ребер.

Для определения площади нижней или верхней грани образца кубической формы вычисляют средние арифметические значения длины каждой пары параллельных ребер данной грани.

Площадь каждого из оснований образца цилиндрической формы вычисляют по среднему арифметическому значению двух взаимно перпендикулярных диаметров.

Площадь поперечного сечения образца вычисляют как среднее арифметическое значение площадей нижнего и верхнего оснований цилиндрического образца или площадей нижней и верхней граней кубического образца.

Объем образца определяют как произведение площади поперечного сечения на высоту.

3.1.5. Подсчет результатов испытаний проводят с точностью до второго знака после запятой, если нет других указаний относительно точности вычисления.

3.1.6. За результат испытания принимают среднее арифметическое значение параллельных определений, предусмотренных для соответствующего метода.

3.1.7. Температура помещения, в котором проводят испытания, с целью определения физико-механических свойств пород, должна быть (20±5) °С.

3.2. Отбор проб

3.2.1. При геологической разведке исходные пробы для определения показателей физико-механических свойств пород в соответствии с п. 1.10 отбирают из скважин в виде столбиков керна диаметром не менее 40 мм и длиной, не менее чем в два раза превышающей его диаметр, в количестве, достаточном для изготовления не менее 25 образцов-цилиндров, высотой, равной диаметру керна: из других разведочных выработок пробы отбирают в виде штуфов размером не менее 20х20х20 см в количестве не менее 10.

Если мощность петрографически однородной части разреза не обеспечивает получение из него пробы, достаточной для изготовления 25 образцов-цилиндров, то допускается составлять пробу из материала аналогичных слоев соседних скважин.

Для определения отражательной способности пород после полировки с использованием блескомера НИИКС-БМ-3 отбирают не менее 3 образцов каждой разновидности в виде штуфов размером не менее 30х30х30 см.

3.2.2. Для проведения испытаний на карьере пробы отбирают в виде штуфов размером не менее 20х20х20 см из крупных кусков камня, отделившихся от массива при получении блоков. Допускается получение штуфов из блоков, которые не удовлетворяют требованиям табл. 2, исключая трещиноватые блоки.

3.2.3. Для проведения испытаний на камнеобрабатывающем предприятии пробы отбирают в виде штуфов размером не менее 30х30х30 см из технологических отходов, образующихся при обработке блоков.

3.3. Контроль размеров блоков и качества их поверхности.

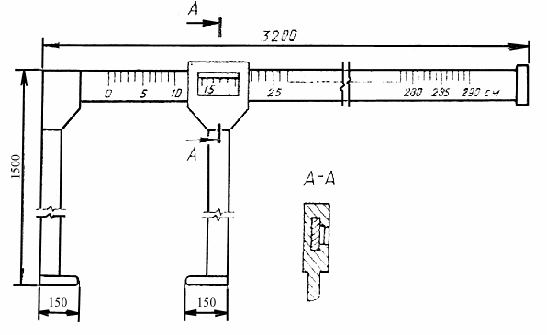

3.3.1. Измерительный инструмент: поверочный угольник 90° по ГОСТ 3749; поверочная линейка по ГОСТ 8026; измерительная металлическая линейка по ГОСТ 427; измерительная металлическая рулетка по ГОСТ 7502; щуп по ТУ 2-034-225; измерительный шаблон (см. чертеж).

3.3.2. Проведение измерений

Длину, ширину и высоту блоков определяют с погрешностью до 20 мм для блоков групп I-III и до 10 мм - для блоков групп IV, V металлической линейкой длиной не менее 1,0 м, металлической рулеткой или измерительным шаблоном.

Объем блока вычисляют по размерам вписанного прямоугольного параллелепипеда. Результат вычисления округляют до второго знака после запятой для блоков групп I-IV и до третьего знака - для блоков группы V.

Отклонение от перпендикулярности смежных граней блока от прямого определяют прикладыванием к длинным граням блока угольника и измерением при помощи щупа или линейки значения образовавшегося просвета.

Высоту выступов и глубину впадин на гранях блоков определяют при помощи линейки или щупа по высоте наибольшего просвета под металлической линейкой, накладываемой на грань блока по диагонали и периметру.

3.4. Определение трещиноватости блоков

Трещины на блоках определяют наружным осмотром. Длину трещин измеряют металлической линейкой. Ширину трещин определяют при помощи лупы с 10-кратным увеличением и микрометрической шкалой.

3.3.2, 3.4. (Измененная редакция, Изм. № 1).

3.5. Определение прочности на сжатие в сухом и насыщенном водой состоянии

3.5.1. Аппаратура: гидравлический пресс по ГОСТ 28840; сосуд для насыщения образцов водой; поверочный угольник 90° по ГОСТ 3749; штангенциркуль по ГОСТ 166.

3.5.2. Подготовка к испытанию

Определение прочности на сжатие в сухом и насыщенном водой состоянии проводят на 5 образцах кубической формы с ребром 40-50 мм или цилиндрах диаметром и высотой 40-50 мм. Каждый образец очищают щеткой от рыхлых частиц, пыли и высушивают до постоянной массы.

Грани образцов, к которым прикладывают нагрузку пресса, обрабатывают на шлифовальном станке (круге), при этом должна быть обеспечена их параллельность. Правильность формы образцов проверяют стальным угольником. Для горных пород с выраженной слоистостью оси образцов, по направлению которых проводят сжатие, должны быть перпендикулярны к направлению слоев породы. Образцы должны быть промаркированы стрелкой, которую наносят перпендикулярно к слоистости.

3.5.3. Проведение испытания

Перед определением прочности на сжатие в сухом состоянии образцы измеряют штангенциркулем. Затем образец устанавливают в центре опорной плиты и прижимают верхней плитой пресса, которая должна плотно прилегать по всей верхней грани образца.

При испытании нагрузка на образец должна возрастать непрерывно и равномерно со скоростью от 0,3 до 0,5 МПа (от 3 до 5 кгс/см) в секунду.

Значение разрушающей нагрузки должно составлять от 20 до 80% максимального усилия, развиваемого прессом.

(Измененная редакция, Изм. № 1).

Для определения прочности на сжатие в насыщенном водой состоянии образцы после измерения штангенциркулем укладывают в сосуд с водой комнатной температуры так, чтобы уровень воды в сосуде был выше верха образцов не менее чем на 20 мм. В таком положении образцы выдерживают в течение 48 ч, после чего их вынимают из сосуда, удаляют влагу с поверхности влажной мягкой тканью, и каждый образец подвергают испытанию на прессе.

3.5.4. Обработка результатов

Прочность образца вычисляют с точностью до 1 МПа (10 кг/см) по формуле

, (1)

где - разрушающее усилие пресса, Н (кгс);

- площадь поперечного сечения образца, см.

Предел прочности на сжатие вычисляют как среднее арифметическое значение результатов испытаний пяти образцов.

3.6. Определение коэффициента снижения прочности горной породы на сжатие при насыщении водой

Коэффициент снижения прочности горной породы на сжатие при насыщении водой вычисляют по формуле

, (2)

где - средняя прочность насыщенных водой образцов, МПа (кгс/см).

- средняя прочность образцов, высушенных до постоянной массы, МПа (кгс/см).

3.7. Определение морозостойкости горной породы

3.7.1. Аппаратура: холодильная камера, обеспечивающая температуру минус 17-25°С; сушильный электрошкаф по ОСТ 16.0.801.397; настольные гирные или циферблатные весы по ГОСТ 29329; ванна для насыщения водой и оттаивания образцов; гидравлический пресс по ГОСТ 28840.

3.7.2. Подготовка к испытанию

Определение морозостойкости горной породы проводят на образцах кубической формы с ребром 40-50 мм или цилиндрах диаметром и высотой 40-50 мм.
