ГОСТ 8735-88 (1997)
ГОСТ 8735—88
(СТ СЭВ 5446 ¾ 85)
СТ СЭВ 6317 ¾ 88
УДК 691.223.001.4.006.354 Группа Ж19
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЕСОК ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ
Методы испытаний
Sand for construction work.
Testing methods
ОКСТУ 5711
Дата введения 01.07.89
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на песок, применяемый в качестве заполнителя для бетонов монолитных, сборных бетонных и железобетонных конструкций, а также материала для соответствующих видов строительных работ и устанавливает методы испытаний.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Область применения методов испытаний песка, предусмотренных настоящим стандартом, указана в приложении.
1.2. Пробы взвешивают с погрешностью 0,1 % массы, если в стандарте не даны другие указания.
1.3. Пробы или навески песка высушивают до постоянной массы в сушильном шкафу при температуре (105 ± 5) ° С до тех пор, пока разница между результатами двух взвешиваний будет не более 0,1 % массы. Каждое последующее взвешивание производят после высушивания не менее 1 ч и охлаждения не менее 45 мин.
1.4. Результаты испытаний рассчитывают с точностью до второго знака после запятой, если не даны другие указания относительно точности вычисления.
1.5. За результат испытаний принимают среднее арифметическое значение параллельных определений, предусмотренных для соответствующего метода.
1.6. Стандартный набор сит для песка включает сита с круглыми отверстиями диаметрами 10; 5 и 2,5 мм и сита проволочные со стандартными квадратными ячейками № 1,25; 063; 0315; 016; 005 по ГОСТ 6613 (рамки сит круглые или квадратные с диаметром или боковой стороной не менее 100 мм).
Примечание. Применение сит с сетками № 014 допускается до оснащения предприятий ситами с сетками № 016.
1.7. Температура помещения, в котором проводят испытания, должна быть (25 ± 10) °С. Перед началом испытания песок и вода должны иметь температуру, соответствующую температуре воздуха в помещении.
1.8. Воду для проведения испытаний применяют по ГОСТ 2874 или ГОСТ 23732, если в стандарте не приведены указания по использованию дистиллированной воды.
1.9. При использовании в качестве реактивов опасных (едких, токсичных) веществ следует руководствоваться требованиями безопасности, изложенными в нормативно-технических документах на эти реактивы.
1.10. В разделах “Аппаратура” даны ссылки на государственные стандарты. Допускается использование аналогичного импортного оборудования. Применяемые нестандартные средства измерений, указанные в разделе “Аппаратура”, должны пройти метрологическую аттестацию в соответствии с ГОСТ 8.326.
2. ОТБОР ПРОБ
2.1. При приемочном контроле на предприятии-изготовителе отбирают точечные пробы, из которых путем смешивания получают одну объединенную пробу от сменной продукции каждой технологической линии.
2.2. Отбор точечных проб с технологических линий, транспортирующих продукцию на склад или непосредственно в транспортные средства, осуществляют путем пересечения потока материала на ленточном конвейере или в местах перепада потока материала при помощи пробоотборников или вручную.
Для проверки качества песка, отгружаемого непосредственно в забое карьера, точечные пробы отбирают в процессе погрузки в транспортные средства.
2.3. Точечные пробы для получения объединенной пробы начинают отбирать через 1 ч после начала смены и далее отбирают через каждый час в течение смены.
Интервал отбора точечных проб при ручном отборе может быть увеличен, если предприятие-изготовитель выпускает продукцию стабильного качества. Для установления допустимого интервала отбора проб ежеквартально определяют коэффициент вариации значений содержания зерен, проходящих через сито с сеткой № 016, и содержания пылевидных и глинистых частиц. Для определения коэффициента вариации этих показателей в течение смены через каждые 15 мин отбирают точечные пробы массой не менее 2000 г. По каждой точечной пробе определяют содержание зерен, проходящих через сито с сеткой №016, и содержание пылевидных и глинистых частиц. Затем вычисляют коэффициенты вариации этих показателей в соответствии с ГОСТ 8269.
В зависимости от полученного максимального значения коэффициента вариации для двух определяемых показателей принимают следующие интервалы отбора точечных проб в течение смены:
3 ч — при коэффициенте вариации показателя до 10 %;
2 ч ” ” ” ” ” 15 %.
2.4. Масса точечной пробы при интервале отбора проб в 1 ч должна быть не менее 1500 г. При увеличении интервала отбора проб в соответствии с п. 2.3 масса отбираемой точечной пробы должна быть увеличена при интервале в 2 ч — в два раза, при интервале в 3 ч — в четыре раза.
Если при отборе проб пробоотборником масса точечной пробы окажется меньше указанной более чем на 100 г, то необходимо увеличить число отбираемых проб для обеспечения получения массы объединенной пробы не менее 10000 г.
2.5. Объединенную пробу перемешивают и перед отправкой в лабораторию сокращают методом квартования или при помощи желобчатого делителя для получения лабораторной пробы.
Для квартования пробы (после ее перемешивания) конус материала разравнивают и делят взаимно перпендикулярными линиями, проходящими через центр, на четыре части. Две любые противоположные четверти берут в пробу. Последовательным квартованием сокращают пробу в два, четыре раза и т. д. до получения пробы массой, соответствующей п. 2.6.
2.6. Масса лабораторной пробы при приемочном контроле на предприятии-изготовителе должна быть не менее 5000 г, ее используют для всех испытаний, предусмотренных при приемочном контроле.
При проведении периодических испытаний, а также при входном контроле и при определении свойств песка при геологической разведке масса лабораторной пробы должна обеспечивать проведение всех предусмотренных стандартом испытаний. Допускается проводить несколько испытаний, используя одну пробу, если в процессе испытаний определяемые свойства песка не изменяются, при этом масса лабораторной пробы должна быть не менее чем в два раза больше суммарной массы, необходимой для проведения испытаний.
2.7. Для каждого испытания из лабораторной пробы отбирают аналитическую пробу.
Из аналитической пробы отбирают навески в соответствии с методикой испытаний.
2.8. На каждую лабораторную пробу, предназначенную для периодических испытаний в центральной лаборатории объединения или в специализированной лаборатории, а также для арбитражных испытаний составляют акт отбора проб, включающий наименование и обозначение материала, место и дату отбора пробы, наименование предприятия-изготовителя, обозначение пробы и подпись ответственного за отбор пробы лица.
Отобранные пробы упаковывают таким образом, чтобы масса и свойства материалов не изменялись до проведения испытаний.
Каждую пробу снабжают двумя этикетками с обозначением пробы. Одну этикетку помещают внутрь упаковки, другую — на видном месте упаковки.
При транспортировании должна быть обеспечена сохранность упаковки от механического повреждения и намокания.
2.9. Для проверки качества песка, добытого и уложенного способом гидромеханизации, карту намыва делят в плане по длине (вдоль карты намыва) на три части.
От каждой части отбирают точечные пробы не менее чем из пяти разных мест (в плане). Для отбора точечной пробы выкапывают лунку глубиной 0,2—0,4 м. Из лунки пробу песка отбирают совком, перемещая его снизу вверх вдоль стенки лунки.
Из точечных проб путем смешивания получают объединенную пробу, которую сокращают для получения лабораторной пробы по п. 2.5.
Качество песка оценивают отдельно для каждой части карты намыва по результатам испытания отобранной от нее пробы.
2.10. При арбитражной проверке качества песка на складах точечные пробы отбирают при помощи совка в местах, расположенных равномерно по всей поверхности склада, со дна выкопанных лунок глубиной 0,2—0,4 м. Лунки должны размещаться в шахматном порядке. Расстояние между лунками не должно превышать 10 м. Лабораторную пробу готовят по п. 2.5.
2.11. При входном контроле на предприятии-потребителе объединенную пробу песка отбирают от проверяемой партии материала в соответствии с требованиями ГОСТ 8736. Лабораторную пробу готовят по п. 2.5.
2.12. При геологической разведке пробы отбирают в соответствии с нормативно-технической документацией, утвержденной в установленном порядке.
3. ОПРЕДЕЛЕНИЕ ЗЕРНОВОГО СОСТАВА И МОДУЛЯ КРУПНОСТИ
3.1. Сущность метода
Зерновой состав определяют путем рассева песка на стандартном наборе сит.
3.2. Аппаратура
Весы по ГОСТ 23711 или ГОСТ 24104.
Набор сит по ГОСТ 6613 и сита с круглыми отверстиями диаметрами 10; 5 и 2,5 мм.
Шкаф сушильный.
3.3. Подготовка к испытанию
Аналитическую пробу песка массой не менее 2000 г высушивают до постоянной массы.
3.4. Проведение испытания
Высушенную до постоянной массы пробу песка просеивают через сита с круглыми отверстиями диаметрами 10 и 5 мм.
Остатки на ситах взвешивают и вычисляют содержание в песке фракций гравия с размером зерен от 5 до 10 мм (Гр 5 ) и св. 10 мм (Гр 10 ) в процентах по массе по формулам:
(1)
(2)
где М 10 — остаток на сите с круглыми отверстиями диаметром 10 мм, г;
М 5 — остаток на сите с круглыми отверстиями диаметром 5 мм, г;
М — масса пробы, г.
Из части пробы песка, прошедшего через сито с отверстиями диаметром 5 мм, отбирают навеску массой не менее 1000 г для определения зернового состава песка.
Допускается при геологической разведке навеску рассеивать после предварительной промывки с определением содержания пылевидных и глинистых частиц. Содержание пылевидных и глинистых частиц включают при расчете результатов рассева в массу частиц, проходящих через сито с сеткой № 016, и в общую массу навески. При массовых испытаниях допускается после промывки с определением содержания пылевидных и глинистых частиц и высушивания навески до постоянной массы просеивать навеску песка (без фракции гравия) массой 500 г.
Подготовленную навеску песка просеивают через набор сит с круглыми отверстиями диаметром 2,5 мм и с сетками № 1,25; 063; 0315 и 016.
Просеивание производят механическим или ручным способами. Продолжительность просеивания должна быть такой, чтобы при контрольном интенсивном ручном встряхивании каждого сита в течение 1 мин через него проходило не более 0,1 % общей массы просеиваемой навески. При механическом просеивании его продолжительность для применяемого прибора устанавливают опытным путем.
При ручном просеивании допускается определять окончание просеивания, интенсивно встряхивая каждое сито над листом бумаги. Просеивание считают законченным, если при этом практически не наблюдается падения зерен песка.
При определении зернового состава мокрым способом навеску материала помещают в сосуд и заливают водой. Через 24 ч содержимое сосуда тщательно перемешивают до полного размокания глинистой пленки на зерна или комков глины, сливают (порционно) на верхнее сито стандартного набора и просеивают, промывая материал на ситах до тех пор, пока промывочная вода не станет прозрачной. Частные остатки на каждом сите высушивают до постоянной массы и охлаждают до комнатной температуры, затем определяют их массу взвешиванием.
(Измененная редакция, Изм. №1).
3.5. Обработка результатов
По результатам просеивания вычисляют:
- частный остаток на каждом сите (а i ) в процентах по формуле
(3)
где тi — масса остатка на данном сите, г ;
т — масса просеиваемой навески, г;
- полный остаток на каждом сите (А i ) в процентах по формуле
(4)
где a 2,5 , a 1,25 , ai — частные остатки на соответствующих ситах;
- модуль крупности песка (М к ) без зерен размером крупнее 5 мм по формуле
(5)
где А 2,5 , А 1,25 , А 063 , А 0315 , А 016 — полные остатки на сите с круглыми отверстиями диаметром 2,5 мм и на ситах с сетками № 1,25; 063; 0315, 016, %.
Результат определения зернового состава песка оформляют в соответствии с табл. 1 или изображают графически в виде кривой просеивания в соответствии с черт. 1.
Кривая просеивания
Черт. 1
Таблица 1
|
|
Остатки, % по массе, на ситах |
Проход через |
||||
|
Наименование остатка |
2,5 |
1,25 |
0,63 |
0,315 |
0,16 (0,14) |
сито с сеткой № 016(014), % по массе |
|
Частный |
а 2,5 |
а 1,25 |
а 063 |
а 0315 |
а 016(014) |
а 016(014) |
|
Полный |
А 2,5 |
А 1,25 |
А 063 |
А 0315 |
А 016(014) |
¾ |
4. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ГЛИНЫ В КОМКАХ
4.1. Сущность метода
Содержание глины в комках определяют путем отбора частиц, отличающихся от зерен песка вязкостью.
4.2. Аппаратура
Весы по ГОСТ 23711 или ГОСТ 24104.
Шкаф сушильный.
Сита с сеткой № 1,25 по ГОСТ 6613 и с круглыми отверстиями диаметрами 5 и 2,5 мм.
Лупа минералогическая по ГОСТ 25706.
Игла стальная.
4.3. Подготовка к испытанию
Аналитическую пробу песка просеивают через сито с отверстиями диаметром 5 мм, берут из нее не менее 100 г песка, высушивают до постоянной массы и рассеивают на ситах с отверстиями диаметром 2,5 мм и с сеткой № 1,25. Из полученных фракций песка отбирают навески массой:
5,0 г — фракции св. 2,5 до 5 мм;
1,0 г — фракции от 1,25 до 2,5 мм
Каждую навеску песка высыпают тонким слоем на стекло или металлический лист и увлажняют при помощи пипетки. Из навески стальной иглой выделяют комки глины, отличающиеся вязкостью от зерен песка, применяя в необходимых случаях лупу. Оставшиеся после выделения комков зерна песка высушивают до постоянной массы и взвешивают.
4.4. Обработка результатов
Содержание комков глины в каждой навеске песка (Гл 2,5 , Гл 1,25 ) в процентах определяют по формулам:
(6)
(7)
где m 1 , m 2 — массы навески песка фракции соответственно от 2,5 до 5 мм и от 1,25 до 2,5 мм до выделения глины, г;
т 1 , m 3 — массы зерен песка фракции соответственно от 2,5 до 5 мм и от 1,25 до 2,5 мм после выделения глины, г.
Содержание комков глины в пробе песка (Гл ) в процентах вычисляют по формуле
(8)
где а 2,5 , а 1,25 — частные остатки в процентах по массе на ситах с отверстиями размером 2,5 и 1,25 мм, вычисленные по п. 3.5.
5. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ПЫЛЕВИДНЫХ И ГЛИНИСТЫХ ЧАСТИЦ
5.1. Метод отмучивания
5.1.1. Сущность метода
Содержание пылевидных и глинистых частиц определяют по изменению массы песка после отмучивания частиц крупностью до 0,05 мм.
5.1.2. Аппаратура
Весы по ГОСТ 23711 или ГОСТ 24104.
Шкаф сушильный.
Цилиндрическое ведро высотой не менее 300 мм с сифоном или сосуд для отмучивания песка (черт. 2).
Секундомер.
5.1.3. Подготовка к испытанию
Аналитическую пробу песка просеивают через сито с отверстиями диаметром 5 мм, песок, прошедший через сито, высушивают до постоянной массы и берут из него навеску массой 1000 г.
5.1.4. Проведение испытания
Навеску песка помещают в цилиндрическое ведро и заливают водой так, чтобы высота слоя воды над песком была около 200 мм. Залитый водой песок выдерживают в течение 2 ч, перемешивая его несколько раз, и тщательно отмывают от приставших к зернам глинистых частиц.
После этого содержимое ведра снова энергично перемешивают и оставляют в покое на 2 мин. Через 2 мин сливают сифоном полученную при промывке суспензию, оставляя слой ее над песком высотой не менее 30 мм. Затем песок снова заливают водой до указанного выше уровня. Промывку песка в указанной последовательности повторяют до тех пор, пока вода после промывки будет оставаться прозрачной.
При использовании сосуда для отмучивания испытание проводят в той же последовательности. При этом воду в сосуд наливают до верхнего сливного отверстия, а суспензию сливают через два нижних отверстия.
После отмучивания промытую навеску высушивают до постоянной массы т 1 .
5.1.5. Обработка результатов
Содержание в песке отмучиваемых пылевидных и глинистых частиц (П отм ) в процентах по массе вычисляют по формуле
(9)
где т — масса высушенной навески до отмучивания, г;
m 1 — масса высушенной навески после отмучивания, г.
Сосуд для отмучивания
Черт. 2
Примечания:
1. При испытании природных песков, зерна которых плотно сцементированы глиной, пробу выдерживают в воде не менее 1 сут.
2. Допускается проведение испытания песка в состоянии естественной влажности. В этом случае в параллельной навеске определяют влажность песка и содержание пылевидных и глинистых частиц (П отм ) вычисляют в процентах по формуле
(10)
где т в — масса навески в состоянии естественной влажности, г;
т 1 — масса навески, высушенной после отмучивания до постоянной массы, г;
W — влажность испытываемого песка, %.
5.2. Пипеточный метод
5.2.1. Сущность метода
Содержание пылевидных и глинистых частиц определяют путем выпаривания отобранной пипеткой пробы суспензии, полученной при промывке песка, и взвешивания остатка.
5.2.2. Аппаратура
Весы по ГОСТ 29329 или ГОСТ 24104.
Ведро цилиндрическое с двумя метками (поясами) на внутренней стенке, соответствующими вместимости 5 и 10 л.
Ведро цилиндрическое без меток.
Шкаф сушильный.
Сита с сеткой № 063 и 016 по ГОСТ 6613.
Металлические цилиндры вместимостью 1000 мл со смотровым окном (2 шт.).
Пипетка металлическая мерная вместимостью 50 мл (черт. 3).
Воронка диаметром 150 мм.
Секундомер.
Чашка или стакан для выпаривания по ГОСТ 9147.
5.2.3. Проведение испытания
Навеску песка массой около 1000 г в состоянии естественной влажности взвешивают, помещают в ведро (без метки) и заливают 4,5 л воды. Кроме того, подготавливают около 500 мл воды для последующего ополаскивания ведра.
Залитый водой песок выдерживают в течение 2 ч, перемешивая его несколько раз, и тщательно отмывают от приставших к зернам глинистых частиц. Затем содержимое ведра выливают осторожно на два сита: верхнее — с сеткой № 063 и нижнее с сеткой № 016, поставленные на ведро с метками.
Суспензии дают отстояться и осторожно сливают осветленную воду в первое ведро. Слитой водой вторично промывают песок на ситах над вторым ведром (с метками). После этого первое ведро ополаскивают оставленной водой и эту воду сливают во второе ведро. При этом используют такое количество оставленной воды, чтобы уровень суспензии в последнем достиг точно метки 5 л; в случае, если оставшейся воды для этого не хватит, объем суспензии доводят до 5 л добавлением дополнительного количества воды.
После этого суспензию тщательно перемешивают в ведре и немедленно наполняют ею при помощи воронки поочередно два металлических цилиндра вместимостью 1000 мл, продолжая при этом перемешивать суспензию. Уровень суспензии в каждом цилиндре должен соответствовать метке на смотровом окне.
Суспензию в каждом цилиндре перемешивают стеклянной или металлической палочкой или несколько раз опрокидывают цилиндр, закрывая его крышкой, для лучшего перемешивания.
После окончания перемешивания оставляют цилиндр в покое на 1,5 мин. За 5—10 с до окончания выдержки опускают мерную пипетку с закрытой пальцем трубкой в цилиндр так, чтобы опорная крышка опиралась на верх стенки цилиндра, при этом низ пипетки будет находиться на уровне отбора суспензии — 190 мм от поверхности. По истечении указанного времени (5—10 с) открывают трубку пипетки и после ее заполнения снова закрывают пальцем трубку, извлекают пипетку из цилиндра и, открыв трубку, выливают содержимое пипетки в предварительно взвешенную чашку или стакан. Наполнение пипетки контролируют по изменению уровня суспензии в смотровом окне.

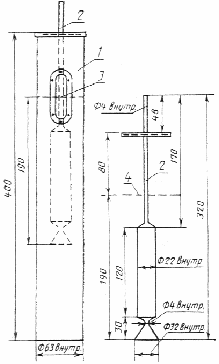

Металлический цилиндр и мерная пипетка
1 — цилиндр; 2 — пипетка; 3 — метка (1000 мл);
4 — уровень суспензии в цилиндре
Черт. 3
Вместо металлических цилиндров со смотровым окном и специальной пипетки допускается применять обычные стеклянные мерные цилиндры вместимостью 1 л и стеклянную пипетку вместимостью 50 мл, опуская ее в цилиндр на глубину 190 мм.
Суспензию в чашке (стакане) выпаривают в сушильном шкафу при температуре (105±5) °С. Чашку (стакан) с выпаренным порошком взвешивают на весах с погрешностью до 0,01 г. Аналогично отбирают пробу суспензии из второго цилиндра.
5.2.4. Обработка результатов
Содержание пылевидных и глинистых частиц (П отм ) в процентах по массе определяют по формуле
(11)
где т — масса навески песка, г;
т 1 — масса чашки или стакана для выпаривания суспензии, г;
т 2 — масса чашки или стакана с выпаренным порошком, г.
В случае испытания песка, сильно загрязненного пылевидными и глинистыми частицами, объем воды для промывки берут равным 10 л вместо 5 л. Соответственно увеличивают до 10 л объем суспензии в ведре с метками. При этом результат испытания (П отм ) в процентах вычисляют по формуле
(12)
Примечание. Допускается массу осадка (т 2 —т 1 ) определять по плотности суспензии по формуле
(13)
где т 3 — масса пикнометра с суспензией, г;
т 4 — масса пикнометра с водой, г;
r — плотность осадка, г/см3 (принимается равной 2,65 г/см3 ).
Результат определения массы осадка т 2 —т 1 вносят в формулу (11).
5.3. Метод мокрого просеивания
5.3.1. Сущность метода
Содержание пылевидных и глинистых частиц определяют путем мокрого просеивания песка и определения разницы в массе до и после испытания.
Испытание проводят по ГОСТ 8269, используя навеску песка массой 1000 г и сита с сеткой № 0315 и 005.
5.4. Фотоэлектрический метод
5.4.1. Сущность метода
Метод основан на сравнении степени прозрачности чистой воды и суспензии, полученной при промывке песка.
Испытание проводят по ГОСТ 8269, используя навеску песка массой 1000 г.
5.5. Содержание пылевидных и глинистых частиц допускается определять одним из приведенных выше методов в зависимости от наличия оборудования. При этом метод отмучивания разрешается применять до 01.01.95.
6. ОПРЕДЕЛЕНИЕ НАЛИЧИЯ ОРГАНИЧЕСКИХ ПРИМЕСЕЙ
6.1. Сущность метода
Наличие органических примесей (гумусовых веществ) определяют сравнением окраски щелочного раствора над пробой песка с окраской эталона.
6.2. Аппаратура, реактивы и растворы
Весы по ГОСТ 29329 или ГОСТ 24104.
Фотоколориметр ФЭК-56М или спектрофотометр СФ-4, или другие аналогичные приборы.
Цилиндры стеклянные вместимостью 250 мл из прозрачного бесцветного стекла (внутренний диаметр 36—40 мм) по ГОСТ 1770.
Баня водяная.
Натрия гидроокись (натрий гидроксид) по ГОСТ 4328, 3 %-ный раствор.
Танин, 2 %-ный раствор в 1 %-ном этаноле.
6.3. Подготовка к испытанию
Из аналитической пробы песка в состоянии естественной влажности берут навеску около 250 г.
Приготавливают эталоный раствор, растворяя 2,5 мл 2 %-ного раствора танина в 97,5 мл 3 %-ного раствора гидроксида натрия. Приготовленный раствор перемешивают и оставляют на 24 ч.
Оптическая плотность раствора танина, определяемая на фотоколориметре или спектрофотометре в области длин волн 450—500 нм, должна составлять 0,60—0,68.
6.4. Проведение испытания
Песком заполняют мерный цилиндр до уровня 130 мл и заливают его 3 %-ным раствором гидроксида натрия до уровня 200 мл. Содержимое цилиндра перемешивают и оставляют на 24 ч, повторив перемешивание через 4 ч после первого перемешивания. Затем сравнивают окраску жидкости, отстоявшейся над пробой, с цветом эталонного раствора или стеклом, цвет которого идентичен цвету эталонного раствора.
Песок пригоден для использования в бетонах или растворах, если жидкость над пробой бесцветна или окрашена значительно слабее эталонного раствора.
При окраске жидкости незначительно светлее эталонного раствора содержимое сосуда подогревают в течение 2—3 ч на водяной бане при температуре 60—70 °С и сравнивают цвет жидкости над пробой с цветом эталонного раствора.
При окраске жидкости одинаковой или более темной, чем цвет эталонного раствора, необходимо провести испытания заполнителя в бетонах или растворах в специализированных лабораториях.
7. ОПРЕДЕЛЕНИЕ МИНЕРАЛОГО-ПЕТРОГРАФИЧЕСКОГО СОСТАВА
7.1. Сущность метода
Содержание пород и минералов определяют методами петрографической разборки и минералогического анализа песка.
7.2. Аппаратура и реактивы
Весы по ГОСТ 29329 или ГОСТ 24104.
Набор сит с сетками № 1,25; 063; 0315 и 016 по ГОСТ 6613 и с круглыми отверстиями диаметрами 5 и 2,5 мм.
Шкаф сушильный.
Микроскоп бинокулярный с увеличением от 10 до 50 C , поляризационный микроскоп с увеличением до 1350 C .
Лупа минералогическая по ГОСТ 25706.
Набор реактивов.
Игла стальная.
7.3. Подготовка к испытанию
Аналитическую пробу песка просеивают через сито с отверстиями диаметром 5 мм, из просеянной части пробы берут не менее 500 г песка.
Песок промывают, высушивают до постоянной массы, рассеивают на наборе сит с отверстиями диаметром 2,5 мм и сетками № 1,25; 063; 0315; 016 и отбирают навески массой не менее:
25,0 г — для песка с размером зерен св. 2,5 до 5,0 мм;
5,0 г ” ” ” ” ” св. 1,25 до 2,5 мм;
1,0 г ” ” ” ” ” св. 0,63 до 1,25 мм;
0,1 г ” ” ” ” ” св. 0,315 до 0,63 мм;
0,01 г ” ” ” ” ” от 0,16 до 0,315 мм.
7.4. Проведение испытания
Каждую навеску насыпают тонким слоем на стекло или бумагу и просматривают при помощи бинокулярного микроскопа или лупы.
Зерна песка, представленные обломками соответствующих пород и минералов, разделяют при помощи тонкой иглы на группы по типам пород и видам минералов.
В необходимых случаях определение пород и минералов уточняют при помощи химических реактивов (раствор соляной кислоты и пр.), а также путем анализа в иммерсионных жидкостях с использованием поляризационного микроскопа.
В зернах песка, представленных обломками минералов, определяют содержание кварца, полевого шпата, темноцветных минералов, кальцита и др.
Зерна песка, представленные обломками пород, разделяют по генетическим типам в соответствии с табл. 2.
Таблица 2
|
Генетический тип пород |
Порода |
|
Осадочные |
Известняк, доломит, песчаник, кремень и др. |
|
Изверженные: интрузивные |
Гранит, габбро, диорит и др. |
|
эффузивные |
Базальт, порфирит, диабаз и др. |
|
Метаморфические |
Кварцит, кристаллические сланцы и др. |
Кроме этого, выделяют в песке зерна пород и минералов, относимых к вредным примесям.
К указанным породам и минералам относят: содержащие аморфные разновидности двуокиси кремния (халцедон, опал, кремень и др.); серу; сульфиды (пирит, марказит, пирротин и др.); сульфаты (гипс, ангидрит и др.); слоистые силикаты (слюды, гидрослюды, хлориты и др.); оксиды и гидроксиды железа (магнетит, гетит и др.); апатит; нефелин; фосфорит; галоидные соединения (галит, сильвин и др.); цеолиты; асбест; графит; уголь; горючие сланцы.
При наличии минералов, содержащих серу, количество сульфатных и сульфидных соединений в пересчете на SO 3 определяют по п. 12.
Количественное определение содержания потенциально реакционноспособных разновидностей кремнезема проводят по п. 11.
Те же навески песка используют для определения формы и характера поверхности зерен песка в соответствии с табл. 3.
Таблица 3
|
Форма зерен песков |
Характер |
|
|
природных |
из отсевов дробления |
поверхности зерен |
|
Окатанная |
Близка к кубической или шарообразной |
Гладкая |
|
Угловатая |
Острые пластинчатые, угольчатые края |
Шероховатая |
7.5. Обработка результатов
По каждому виду выделенных пород и минералов подсчитывают число зерен и определяют их содержание (X ) в процентах в навеске по формуле
(14)
где n — число зерен данной породы или минерала;
N — общее число зерен в испытываемой навеске.
Содержание зерен каждой породы или минерала в песке в процентах вычисляют как среднее взвешенное значение результатов определения их количества в навесках всех фракций с учетом зернового состава песка. Так же определяют содержание зерен песка различной формы и характера поверхности.
Содержание слоистых силикатов и других минералов и пород, относимых к вредным примесям, зерна которых имеют пластинчатую форму, определяют по массе.
8. ОПРЕДЕЛЕНИЕ ИСТИННОЙ ПЛОТНОСТИ
8.1. Пикнометрический метод
8.1.1. Сущность метода
Истинную плотность определяют путем измерения массы единицы объема высушенных зерен песка.
8.1.2. Аппаратура
Пиконометр вместимостью 100 мл по ГОСТ 22524.
Весы по ГОСТ 29329 или ГОСТ 24104.
Эксикатор по ГОСТ 25336.
Шкаф сушильный.
Ванна песчаная или водяная баня.
Вода дистиллированная по ГОСТ 6709.
Кислота серная по ГОСТ 2184.
Кальций хлористый (кальций хлорид) по ГОСТ 450.
8.1.3. Подготовка к испытанию
Из аналитической пробы песка берут навеску около 30 г, просеивают ее через сито с отверстиями диаметрам 5 мм, высушивают до постоянной массы и охлаждают до комнатной температуры в эксикаторе над концентрированной серной кислотой или безводным хлоридом кальция. Высушенный песок перемешивают и делят на две части.
8.1.4. Проведение испытания
Каждую часть навески всыпают в чистый высушенный и предварительно взвешенный пикнометр, после чего взвешивают его вместе с песком. Затем наливают в пикнометр дистиллированную воду в таком количестве, чтобы пикнометр был заполнен примерно на 2 /3 его объема, перемешивают содержимое и ставят его в слегка наклонном положении на песчаную ванну или водяную баню. Содержимое пикнометра кипятят в течение 15—20 мин для удаления пузырьков воздуха; пузырьки воздуха могут быть удалены также путем выдерживания пикнометра под вакуумом в эксикаторе.
После удаления воздуха пикнометр обтирают, охлаждают до температуры помещения, доливают до метки дистиллированной водой и взвешивают. После этого пикнометр освобождают от содержимого, промывают, наполняют до метки дистиллированной водой и снова взвешивают. Все взвешивания производят с погрешностью до 0,01 г.
8.1.5. Обработка результатов
Истинную плотность песка ( r ) в г/см3 вычисляют по формуле
(15)
где т — масса пикнометра с песком, г;
т 1 — масса пустого пикнометра, г;
т 2 — масса пикнометра с дистиллированной водой, г;
т 3 — масса пикнометра с песком и дистиллированной водой после удаления пузырьков воздуха, г;
r в — плотность воды, равная 1 г/см3 .
Расхождение между результатами двух определений истинной плотности не должно быть более 0,02 г/см3 . В случаях больших расхождений проводят третье определение и вычисляют среднее арифметическое двух ближайших значений.
Примечания:
1. При испытании указанным методом песка, состоящего из зерен пористых осадочных пород, их предварительно измельчают в чугунной или фарфоровой ступке до крупности менее 0,16 мм и проводят далее определение в описанной выше последовательности.
подождите, идет загрузка...
