УДК 624.012.45: 006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ ЖЕЛЕЗОБЕТОННЫЕ ПОДПОРНЫХ СТЕН
Технические условия
Reinforced concrete constructions of
support walls. Specifications
ОКП 58 5921
Дата введения 1987-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Государственным проектным институтом "Киевский Промстройпроект" Госстроя СССР
Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Министерством строительного, дорожного и коммунального машиностроения
ИСПОЛНИТЕЛИ
В.А.Козлов (руководитель темы); Ю.Т.Бабченко; А.И.Дужак; А.А.Болтухов, канд.техн.наук; А.М.Туголуков, канд.техн.наук; Ю.В.Волконский; В.Н.Пашков; В.И.Деньщиков
2. ВНЕСЕН Государственным проектным институтом "Киевский Промстройпрокат" Госстроя СССР
Гл.инженер И.Г.Харитонов
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 декабря 1985 г. N 204
Настоящий стандарт распространяется на сборные железобетонные конструкции подпорных стен (далее - конструкции), изготовляемые из тяжелого бетона и предназначенные для удержания грунта высотой от 1,2 до 4,8 м включительно.
Конструкции предназначены для применения:
при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включительно;
при неагрессивной степени воздействия среды на железобетонные конструкции;
в зданиях и сооружениях с расчетной сейсмичностью до 8 баллов включительно.
Допускается применять конструкции при расчетной температуре наружного воздуха ниже минус 40°С , а также в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.11-85) и указанных в заказе на изготовление конструкций.
Стандарт не распространяется на конструкции, предназначенные для гидротехнических сооружений, автомобильных и железных дорог I-III категорий и специальных сооружений (противооползневых, противообвалочных и др.), а также для строительства на вечномерзлых грунтах.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Конструкции по своему назначению подразделяют на типы:
ПЛ - лицевые плиты;
ПФ - фундаментные плиты.
1.2. Форма и основные размеры конструкций, а также их показатели материалоемкости должны соответствовать указанным на черт. 1, 2 и в табл. 1.

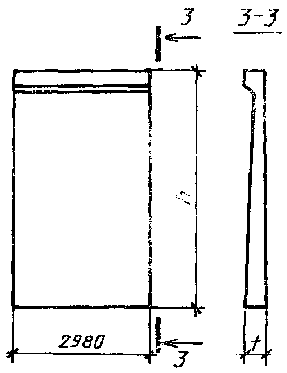

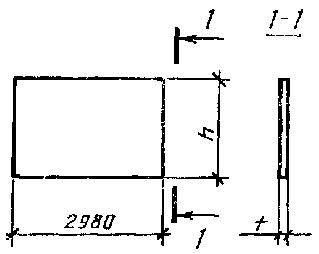

ЛИЦЕВЫЕ ПЛИТЫ
Типоразмеры ПЛ1-ПЛ3
Типоразмеры ПЛ4-ПЛ6
Типоразмеры ПЛ7-ПЛ9
Черт. 1

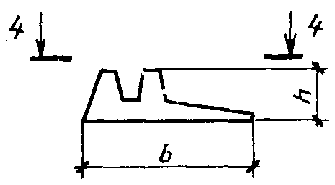

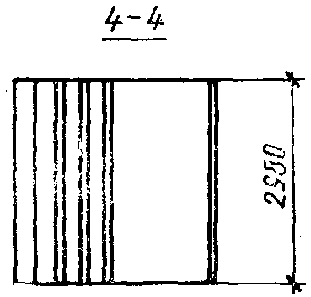

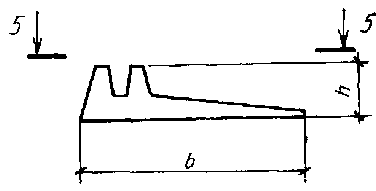

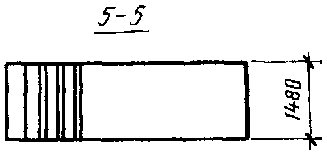

ФУНДАМЕНТНЫЕ ПЛИТЫ
Типоразмеры ПФ1-ПФ6
Типоразмеры ПФ1-ПФ6
Черт. 2
Таблица 1
|
Код ОКП |
Марка плиты |
Основные размеры конструкции, мм |
Расход материалов |
Масса плиты |
|||
|
|
|
h |
t |
b |
Бетон, |
Сталь, кг |
(справоч ная), т |
|
Лицевые плиты |
|||||||
|
58 5921 0942 |
ПЛ1-1 |
|
|
|
|
41,9 |
|
|
58 5921 0943 |
ПЛ1-2 |
1500 |
130 |
- |
0,6 |
47,9 |
1,5 |
|
58 5921 0944 |
ПЛ1-3 |
|
|
|
|
58,9 |
|
|
58 5921 0945 |
ПЛ2-1 |
|
|
|
|
48,1 |
|
|
58 5921 0946 |
ПЛ2-2 |
|
|
|
|
55,6 |
|
|
58 5921 0947 |
ПЛ2-3 |
1800 |
130 |
- |
0,7 |
59,1 |
1,8 |
|
58 5921 0948 |
ПЛ2-4 |
|
|
|
|
61,9 |
|
|
58 5921 0949 |
ПЛ2-5 |
|
|
|
|
66,6 |
|
|
58 5921 0950 |
ПЛ2-6 |
|
|
|
|
73,6 |
|
|
58 5921 0951 |
ПЛ3-1 |
|
|
|
|
54,6 |
|
|
58 5921 0952 |
ПЛ3-2 |
|
|
|
|
62,1 |
|
|
58 5921 0953 |
ПЛ3-3 |
2100 |
140 |
- |
0,9 |
65,6 |
2,2 |
|
58 5921 0954 |
ПЛ3-4 |
|
|
|
|
68,4 |
|
|
58 5921 0955 |
ПЛ3-5 |
|
|
|
|
75,9 |
|
|
58 5921 0956 |
ПЛ3-6 |
|
|
|
|
80,1 |
|
|
58 5921 0957 |
ПЛ4-1 |
|
|
|
|
63,8 |
|
|
58 5921 0958 |
ПЛ4-2 |
|
|
|
|
78,6 |
|
|
58 5921 0959 |
ПЛ4-3 |
|
|
|
|
82,8 |
|
|
58 5921 0960 |
ПЛ4-4 |
2400 |
140 |
- |
1,1 |
93,3 |
2,8 |
|
58 5921 0961 |
ПЛ4-5 |
|
|
|
|
98,9 |
|
|
58 5921 0962 |
ПЛ4-6 |
|
|
|
|
107,5 |
|
|
58 5921 0963 |
ПЛ4-7 |
|
|
|
|
118,0 |
|
|
58 5921 0964 |
ПЛ4-8 |
|
|
|
|
125,0 |
|
|
58 5921 0965 |
ПЛ5-1 |
|
|
|
|
80,9 |
|
|
58 5921 0966 |
ПЛ5-2 |
|
|
|
|
95,7 |
|
|
58 5921 0967 |
ПЛ5-3 |
|
|
|
|
99,9 |
|
|
58 5921 0968 |
ПЛ5-4 |
|
|
|
|
121,7 |
|
|
58 5921 0969 |
ПЛ5-5 |
|
|
|
|
133,1 |
|
|
58 5921 0970 |
ПЛ5-6 |
3000 |
140 |
- |
1,35 |
148,1 |
3,4 |
|
58 5921 0971 |
ПЛ5-7 |
|
|
|
|
166,3 |
|
|
58 5921 0972 |
ПЛ5-8 |
|
|
|
|
203,2 |
|
|
58 5921 0973 |
ПЛ5-9 |
|
|
|
|
226,8 |
|
|
58 5921 0974 |
ПЛ5-10 |
|
|
|
|
245,0 |
|
|
58 5921 0975 |
ПЛ5-11 |
|
|
|
|
244,8 |
|
|
58 5921 0976 |
ПЛ6-1 |
|
|
|
|
98,9 |
|
|
58 5921 0977 |
ПЛ6-2 |
|
|
|
|
116,5 |
|
|
58 5921 0978 |
ПЛ6-3 |
|
|
|
|
122,1 |
|
|
58 5921 0979 |
ПЛ6-4 |
|
|
|
|
139,1 |
|
|
58 5921 0980 |
ПЛ6-5 |
|
|
|
|
141,2 |
|
|
58 5921 0981 |
ПЛ6-6 |
|
|
|
|
152,6 |
|
|
58 5921 0982 |
ПЛ6-7 |
3600 |
180 |
- |
1,93 |
159,2 |
4,8 |
|
58 5921 0983 |
ПЛ6-8 |
|
|
|
|
170,6 |
|
|
58 5921 0984 |
ПЛ6-9 |
|
|
|
|
196,4 |
|
|
58 5921 0985 |
ПЛ6-10 |
|
|
|
|
204,8 |
|
|
58 5921 0986 |
ПЛ6-11 |
|
|
|
|
228,4 |
|
|
58 5921 0987 |
ПЛ6-12 |
|
|
|
|
265,7 |
|
|
58 5921 0988 |
ПЛ6-13 |
|
|
|
|
293,7 |
|
|
58 5921 0989 |
ПЛ6-14 |
|
|
|
|
326,3 |
|
|
58 5921 0990 |
ПЛ7-1 |
|
|
|
|
145,5 |
|
|
58 5921 0991 |
ПЛ7-2 |
|
|
|
|
159,5 |
|
|
58 5921 0992 |
ПЛ7-3 |
|
|
|
|
172,9 |
|
|
58 5921 0993 |
ПЛ7-4 |
|
|
|
|
176,0 |
|
|
58 5921 0994 |
ПЛ7-5 |
|
|
|
|
189,4 |
|
|
58 5921 0995 |
ПЛ7-6 |
|
|
|
|
195,5 |
|
|
58 5921 0996 |
ПЛ7-7 |
4200 |
230 |
- |
2,53 |
208,9 |
6,3 |
|
58 5921 0997 |
ПЛ7-8 |
|
|
|
|
238,4 |
|
|
58 5921 0998 |
ПЛ7-9 |
|
|
|
|
248,2 |
|
|
58 5921 0999 |
ПЛ7-10 |
|
|
|
|
259,4 |
|
|
58 5921 1000 |
ПЛ7-11 |
|
|
|
|
275,2 |
|
|
58 5921 1001 |
ПЛ7-12 |
|
|
|
|
324,8 |
|
|
58 5921 1002 |
ПЛ7-13 |
|
|
|
|
445,1 |
|
|
58 5921 1003 |
ПЛ8-1 |
|
|
|
|
180,9 |
|
|
58 5921 1004 |
ПЛ8-2 |
|
|
|
|
194,3 |
|
|
58 5921 1005 |
ПЛ8-3 |
|
|
|
|
226,4 |
|
|
58 5921 1006 |
ПЛ8-4 |
|
|
|
|
236,3 |
|
|
58 5921 1007 |
ПЛ8-5 |
|
|
|
|
262,9 |
|
|
58 5921 1008 |
ПЛ8-6 |
|
|
|
|
283,6 |
|
|
58 5921 1009 |
ПЛ8-7 |
|
|
|
|
297,6 |
|
|
58 5921 1010 |
ПЛ8-8 |
4800 |
240 |
- |
2,92 |
316,4 |
7,3 |
|
58 5921 1011 |
ПЛ8-9 |
|
|
|
|
327,6 |
|
|
58 5921 1012 |
ПЛ8-10 |
|
|
|
|
371,6 |
|
|
58 5921 1013 |
ПЛ8-11 |
|
|
|
|
404,6 |
|
|
58 5921 1014 |
ПЛ8-12 |
|
|
|
|
437,4 |
|
|
58 5921 1015 |
ПЛ8-13 |
|
|
|
|
505,8 |
|
|
58 5921 1016 |
ПЛ8-14 |
|
|
|
|
534,5 |
|
|
58 5921 1017 |
ПЛ8-15 |
|
|
|
|
584,3 |
|
|
58 5921 1018 |
ПЛ8-16 |
|
|
|
|
644,5 |
|
|
58 5921 1019 |
ПЛ9-1 |
|
|
|
|
224,9 |
|
|
58 5921 1020 |
ПЛ9-2 |
|
|
|
|
251,9 |
|
|
58 5921 1021 |
ПЛ9-3 |
|
|
|
|
278,5 |
|
|
58 5921 1022 |
ПЛ9-4 |
|
|
|
|
301,4 |
|
|
58 5921 1023 |
ПЛ9-5 |
|
|
|
|
349,9 |
|
|
58 5921 1024 |
ПЛ9-6 |
|
|
|
|
387,4 |
|
|
58 5921 1025 |
ПЛ9-7 |
5400 |
300 |
- |
3,74 |
406,2 |
9,4 |
|
58 5921 1026 |
ПЛ9-8 |
|
|
|
|
456,6 |
|
|
58 5921 1027 |
ПЛ9-9 |
|
|
|
|
514,6 |
|
|
58 5921 1028 |
ПЛ9-10 |
|
|
|
|
550,8 |
|
|
58 5921 1029 |
ПЛ9-11 |
|
|
|
|
583,6 |
|
|
58 5921 1030 |
ПЛ9-12 |
|
|
|
|
625,6 |
|
|
Фундаментные плиты |
|||||||
|
58 5921 1031 |
ПФ1-1 |
|
|
|
|
76,3 |
|
|
58 5921 1032 |
ПФ1-2 |
500 |
- |
1500 |
1,15 |
85,3 |
2,9 |
|
58 5921 1033 |
ПФ1-3 |
|
|
|
|
88,1 |
|
|
58 5921 1034 |
ПФ1-4 |
|
|
|
|
97,1 |
|
|
58 5921 1035 |
ПФ2-1 |
|
|
|
|
85,9 |
|
|
58 5921 1036 |
ПФ2-2 |
|
|
|
|
96,3 |
|
|
58 5921 1037 |
ПФ2-3 |
|
|
|
|
100,5 |
|
|
58 5921 1038 |
ПФ2-4 |
500 |
- |
1800 |
1,42 |
104,7 |
3,6 |
|
58 5921 1039 |
ПФ2-5 |
|
|
|
|
112,2 |
|
|
58 5921 1040 |
ПФ2-6 |
|
|
|
|
126,8 |
|
|
58 5921 1041 |
ПФ2-7 |
|
|
|
|
134,3 |
|
|
58 5921 1042 |
ПФ3-1 |
|
|
|
|
93,5 |
|
|
58 5921 1043 |
ПФ3-2 |
|
|
|
|
105,3 |
|
|
58 5921 1044 |
ПФ3-3 |
500 |
- |
2100 |
1,61 |
109,5 |
4,0 |
|
58 5921 1045 |
ПФ3-4 |
|
|
|
|
139,7 |
|
|
58 5921 1046 |
ПФ3-5 |
|
|
|
|
161,1 |
|
|
58 5921 1047 |
ПФ3-6 |
|
|
|
|
182,8 |
|
|
58 5921 1048 |
ПФ4-1 |
|
|
|
|
108,2 |
|
|
58 5921 1049 |
ПФ4-2 |
|
|
|
|
120,0 |
|
|
58 5921 1050 |
ПФ4-3 |
|
|
|
|
154,5 |
|
|
58 5921 1051 |
ПФ4-4 |
600 |
- |
2400 |
1,94 |
172,3 |
4,9 |
|
58 5921 1052 |
ПФ4-5 |
|
|
|
|
189,5 |
|
|
58 5921 1053 |
ПФ4-6 |
|
|
|
|
206,0 |
|
|
58 5921 1054 |
ПФ4-7 |
|
|
|
|
220,3 |
|
|
58 5921 1055 |
ПФ4-8 |
|
|
|
|
252,0 |
|
|
58 5921 1056 |
ПФ5-1 |
|
|
|
|
155,2 |
|
|
58 5921 1057 |
ПФ5-2 |
|
|
|
|
167,0 |
|
|
58 5921 1058 |
ПФ5-3 |
|
|
|
|
179,0 |
|
|
58 5921 1059 |
ПФ5-4 |
900 |
- |
3000 |
3,21 |
197,0 |
8,0 |
|
58 5921 1060 |
ПФ5-5 |
|
|
|
|
215,5 |
|
|
58 5921 1061 |
ПФ5-6 |
|
|
|
|
243,7 |
|
|
58 5921 1062 |
ПФ5-7 |
|
|
|
|
273,3 |
|
|
58 5921 1063 |
ПФ6-1 |
|
|
|
|
89,3 |
|
|
58 5921 1064 |
ПФ6-2 |
|
|
|
|
108,9 |
|
|
58 5921 1065 |
ПФ6-3 |
|
|
|
|
128,6 |
|
|
58 5921 1066 |
ПФ6-4 |
950 |
- |
3000 |
1,76 |
146,7 |
4,4 |
|
58 5921 1067 |
ПФ6-5 |
|
|
|
|
160,2 |
|
|
58 5921 1068 |
ПФ6-6 |
|
|
|
|
167,9 |
|
|
58 5921 1069 |
ПФ6-7 |
|
|
|
|
185,7 |
|
|
58 5921 1070 |
ПФ6-8 |
|
|
|
|
198,2 |
|
|
58 5921 1071 |
ПФ7-1 |
|
|
|
|
122,6 |
|
|
58 5921 1072 |
ПФ7-2 |
|
|
|
|
134,2 |
|
|
58 5921 1073 |
ПФ7-3 |
|
|
|
|
157,6 |
|
|
58 5921 1074 |
ПФ7-4 |
|
|
|
|
173,9 |
|
|
58 5921 1075 |
ПФ7-5 |
1000 |
- |
3600 |
2,17 |
196,3 |
5,4 |
|
58 5921 1076 |
ПФ7-6 |
|
|
|
|
223,1 |
|
|
58 5921 1077 |
ПФ7-7 |
|
|
|
|
260,7 |
|
|
58 5921 1078 |
ПФ7-8 |
|
|
|
|
283,7 |
|
|
58 5921 1079 |
ПФ7-9 |
|
|
|
|
324,0 |
|
|
58 5921 1080 |
ПФ8-1 |
|
|
|
|
132,5 |
|
|
58 5921 1081 |
ПФ8-2 |
|
|
|
|
158,5 |
|
|
58 5921 1082 |
ПФ8-3 |
|
|
|
|
172,1 |
|
|
58 5921 1083 |
ПФ8-4 |
1000 |
- |
4200 |
2,44 |
225,5 |
6,1 |
|
58 5921 1084 |
ПФ8-5 |
|
|
|
|
250,9 |
|
|
58 5921 1085 |
ПФ8-6 |
|
|
|
|
284,9 |
|
|
58 5921 1086 |
ПФ8-7 |
|
|
|
|
361,2 |
|
|
58 5921 1087 |
ПФ9-1 |
|
|
|
|
179,6 |
|
|
58 5921 1088 |
ПФ9-2 |
1100 |
- |
4800 |
3,09 |
201,1 |
7,7 |
|
58 5921 1089 |
ПФ9-3 |
|
|
|
|
331,9 |
|
1.3. Конструкции предусмотрены для применения при следующих условиях:
грунт основания
удельным весом
17,65
кН/
(1,8 тс/),
с углом внутреннего трения
=
26-40° и удельным сцеплением
20,59
кПа (2,1 тс/
);
грунт засыпки - грунт основания нарушенной структуры;
нагрузка от
транспортных средств на поверхности грунта засыпки до 58,83 кПа (6,0
тс/)
или она отсутствует.
1.4. Конструкции обозначают марками в соответствии с требованиями ГОСТ 23009-78.
Марка конструкции состоит из буквенно-цифровых групп, разделенных дефисом.
Первая группа содержит обозначение типоразмера конструкции. Во второй группе приводят условное обозначение несущей способности конструкции.
В третьей группе, при необходимости, указывают:
наличие дополнительных отверстий для дренажа, обозначаемые строчными буквами;
дополнительные характеристики, обеспечивающие долговечность конструкций в условиях эксплуатации. Например, для конструкций, применяемых в условиях воздействия агрессивных сред, - проницаемость бетона, обозначаемую прописными буквами: Н - нормальную, П - пониженную и О - особо низкую.
Пример условного обозначения (марки) лицевой плиты длиной 2980 мм, высотой 3000 мм, толщиной 140 мм (типоразмера ПЛ5), восьмой по несущей способности:
ПЛ5-8
То же, фундаментной плиты длиной 2980 мм, шириной 2400 мм, высотой 600 мм (типоразмера ПФ4), четвертой по несущей способности:
ПФ4-4
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Конструкции следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по типовой проектной документации серии 3.002.1-1.
2.2. Конструкции должны удовлетворять требованиям ГОСТ 13015.0-83:
по заводской готовности;
по прочности и трещиностойкости;
по показателям фактической прочности бетона (в проектном возрасте и отпускной);
по морозостойкости бетона;
к качеству материалов, применяемых для приготовления бетона;
к бетону конструкций, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;
к форме и размерам арматурных и закладных изделий и их положению в конструкции;
к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
по отклонению толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для изготовления конструкций.
2.3. Конструкции
следует изготовлять из тяжелого бетона (средней плотности более 2200
до 2500 кг/
включительно) класса по прочности на сжатие В22,5 или марки по
прочности на сжатие М300.
2.4. Коэффициент вариации прочности бетона в партии для конструкций высшей категории качества не должен быть более 9%.
2.5. Значение нормируемой отпускной прочности бетона конструкций следует принимать равным 70% класса или марки бетона по прочности на сжатие. При поставке конструкций в холодный период года допускается повышать нормируемую отпускную прочность бетона, но не более 90% класса или марки бетона по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0-83.
2.6. Качество материалов, применяемых для приготовления бетона, должно соответствовать требованиям:
портландцемент - ГОСТ 10178-85;
сульфатостойкий портландцемент - ГОСТ 22256-76;
заполнители для тяжелого бетона - ГОСТ 10268-80;
вода - ГОСТ 23732-79.
2.7. В качестве рабочей арматуры конструкций следует применять стержневую горячекатаную арматурную сталь класса А-III по ГОСТ 5781-82 или термомеханически упрочненную арматурную сталь класса Ат-IIIС по ГОСТ 10884-81; в качестве конструктивной - стержневую горячекатаную арматурную сталь класса А-I по ГОСТ 5781- 82.
