ВСН 015-89, часть 3
в местах установки муфт и кабельных колодцев (рис.15 -17,а);
в местах отхода кабеля от трубопровода (рис.18, 19);
в местах пересечения кабеля с подземными коммуникациями и воздушными линиями связи или электропередачи;
в местах перехода кабеля через автомобильные или железные дороги и водные преграды (рис.20, 17);
на углах поворота кабеля;
в месте размещения НУПа (рис.21);
на прямолинейных участках трассы.
2.5.2. Замерные трех - или четырехгранные столбики для фиксации трассы кабеля изготовляют из железобетона. Длина столбиков 1,2 м (подземная часть 0,7 м), ширина боковой грани -12-15 см. Столбик после установки окрашивают негашеной известью.
На боковую грань столбика, обращенную к трубопроводу, черной масляной краской наносят условные знаки и номера в соответствии с назначением столбика.

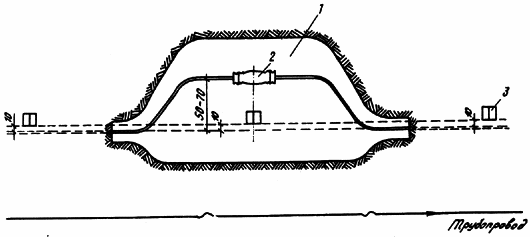

Рис. 15. Установка замерного столбика у муфты на однокабельной линии связи:
1 - котлован; 2 - муфта; 3 - замерный столбик

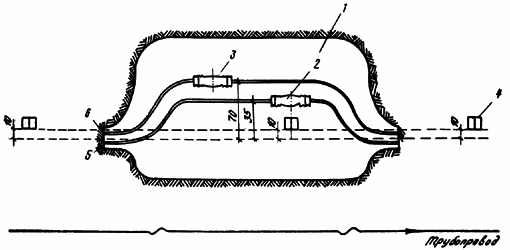

Рис. 16. Установка замерного столбика у муфт на двухкабельной линии связи:
1 - котлован; 2 - муфта № I; 3 - муфта № 2; 4 - замерный столбик; 5 - кабель № I;
6 - кабель № 2
Рис. 17. Установка замерных столбиков у колодцев:
а - колодец проходной; б - колодец разветвительный на речных переходах

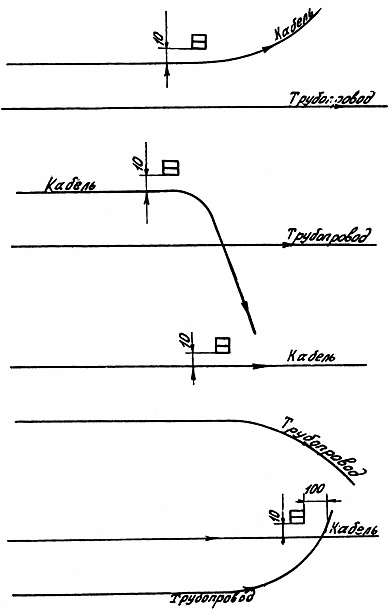

Рис. 18. Столбик дополнительный в местах отхода кабеля от трубопровода
2.5.3. На болотах при невозможности установки столбиков трассу фиксируют металлическими шестами.
2.5.4. Предупредительный знак представляет собой фанерный или металлический щит желтого цвета 40х30 см, закрепленный на деревянной или металлической стойке длиной 2,5 м (подземная часть 0,8 м).

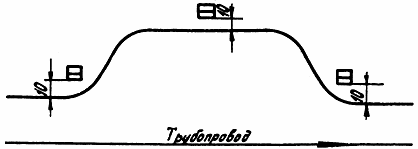

Рис. 19. Установка дополнительных столбиков на непродолжительных
отклонениях трассы кабеля
Рис. 20. Установка замерных столбиков на переходах кабеля автомобильных
и железных дорог в защитных трубах

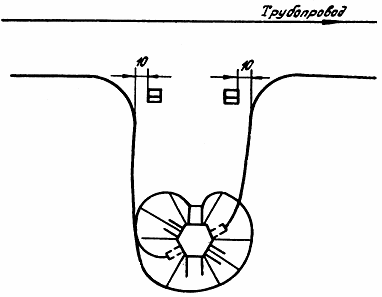

Рис. 21. Установка дополнительных столбиков у НУПа
2.5.5. Предупредительный знак устанавливают в 10 см от кабеля в сторону, противоположную трубопроводу, таким образом, чтобы плоскость знака с надписью была перпендикулярна к оси кабеля.
2.5.6. Фиксацию трассы в населенных пунктах предупредительными знаками производят только по согласованию с местными Советами народных депутатов.
2.5.7. На участках, где производится запашка земель или механизированная косьба трав над проложенным трубопроводом и кабелем технологической связи, допускается установка замерных столбиков на границе поля или на территории замерного пункта трубопровода, если расстояние от столбика до кабеля не превышает 10 м.
На грани столбика должно быть указано направление на кабель и расстояние до него в метрах.
2.5.8. Если расстояние между границей поля и кабелем превышает 10 м, трассу кабеля фиксируют только в местах установки муфт с согласия владельцев земли.
2.5.9. В местах пересечения трассы кабеля с воздушной линией связи или электропередачи устанавливают один дополнительный столбик в створе опор воздушной линии.
2.5.10. В месте пересечения трассы кабеля без защитных труб с полевыми и подъездными дорогами устанавливают два дополнительных столбика (по обеим сторонам дороги) за обочинами дороги.
2.5.11. При прохождении вдоль трубопровода воздушной линии связи или электропередачи следует закреплять трассу кабеля, используя опоры воздушной линии, нанося на них стрелку и расстояние до кабеля и муфт.
2.6. Монтажно-измерительные работы
2.6.1. Комплекс линейных монтажно-измерительных работ включает следующие технологические операции:
приемку проложенного кабеля связи в монтаж;
рытье и засыпку котлованов;
монтаж строительных длин кабелей, шагов и секций симметрирования; монтаж изолирующих и газонепроницаемых муфт;
электроизмерения и проверку герметичности кабеля связи при монтаже;
установку замерных столбиков и фиксацию местоположения муфт;
устройство вводов кабелей в необслуживаемые и обслуживаемые усилительные пункты;
симметрирование усилительного участка;
проведение контрольных (приемо-сдаточных) измерений смонтированного усилительного участка;
комплектацию исполнительной технической документации.
2.6.2. Сдачу и приемку кабеля связи под монтаж производят начальник механизированной прокладочной колонны и бригадир монтажно-измерительной бригады на всем протяжении трассы, включая переходы через искусственные и естественные препятствия, не раньше, чем через двое суток после прокладки кабеля, о чем составляется акт по существующей форме.
2.6.3. При приемке необходимо проверить:
соответствие длины усилительных участков и строительных длин кабеля проекту, укладочной ведомости и фактическим данным;
правильность подбора строительных длин кабеля на площадке;
герметичность оболочки строительных длин кабеля;
глубину заложения кабеля в месте стыка длин;
достаточность длины нахлеста концов строительных длин кабеля;
наличие запаса кабеля при подходе к НУПу и переходам;
правильность размещения кабелей в котловане;
наличие указателей в местах стыка строительных длин, на поворотах трассы и в местах пересечения трассы кабеля с препятствиями;
электрическую прочность и сопротивление изоляции коаксиальных пар (необходимо прозвонить все элементы коаксиального кабеля);
электрическую прочность и сопротивление изоляции жил кабеля (следует прозвонить жилы симметричного высокочастотного кабеля, проложенного в скальном грунте, на переходах через препятствия).
2.6.4. Бригадиру монтажников должны быть переданы:
укладочные ведомости;
протоколы проверки герметичности строительных длин после прокладки;
схемы расположения кабелей-отводов с их привязкой;
заводские паспорта (сертификаты) на строительные длины кабеля, проложенного на участке.
2.6.5. Котлованы для производства работ по монтажу муфт, укладке их и размещению запаса кабеля, создаваемого около каждой муфты, подготавливают заранее на всем протяжении трассы сразу после прокладки. Концы строительных длин кабеля должны быть присыпаны слоем грунта толщиной не менее 5 см. На участках подвижных песков, в пустынях и на болотах I-III типа, а также в районах с высоким уровнем грунтовых вод (орошаемые земли) котлованы отрывают непосредственно перед началом монтажных работ.
2.6.6. Котлованы
отрывают со сдвигом относительно оси кабеля, противоположным
трубопроводу при выкладке кабеля по одну сторону от оси траншеи
(щели). При двух и более кабелях котлован может быть симметричным и
кабель выкладывают по обе стороны от оси траншеи (щели). Размер
котлована (м) и объем земляных работ (м
)
в сухом грунте для симметричного кабеля должны быть следующие:
при выкладке кабеля по одну сторону от оси траншеи, не менее:
1 муфта 1,6 х 1,4 - V = 2,42 h;
2 муфты 2,2 х 1,5 - V = 3,51h;
3 муфты 2,2 х 1,7 - V = 3,95h;
4 муфты 2,2 х 1,9 - V = 4,39h;
при выкладке кабеля по обе стороны оси траншеи, не менее:
2 муфты 1,6 х 1,5 - V = 2,42h;
3 муфты 1,6 х 1,7 - V = 2,93h;
4 муфты 1,6 х 1,9 - V = 3,29h,
где V - объем
грунта, м;
h - глубина котлована, м.
2.6.7. Дно котлована углубляют на 0,1 м больше фактической глубины заложения кабеля, но не меньше проектной.
2.6.8. В грунтах
I-III группы, где кабель проложен на глубину 0,9 (1,2) м, котлованы
отрывают экскаватором с объемом ковша 0,25 м
на глубину 0,7 (1,0) м с последующей доработкой вручную.
2.6.9. На участках трассы, не удобных для работы экскаватора, а также в грунтах плотностью выше III группы котлованы полностью отрывают вручную.
2.6.10. Разработку котлованов в непосредственной близости от действующих подземньх сооружений и на пересечении с ними следует производить только ручным способом.
2.6.11. В плотных грунтах котлованы отрывают с вертикальными стенками без крепления.
Для разработки скальных грунтов необходимо использовать отбойные молотки или переносной станок типа УВБ-ЗА. На песчаных участках необходимо крепить стенки котлована инвентарными щитами или разрабатывать котлован с обеспечением откосов не менее 1: 0,5, что увеличивает объем земляных работ в 1,3 раза.
2.6.12. В болотах I типа котлован удлиняют на 0,4-0,5 м с устройством приямка глубиной 0,5 м для стока и откачки воды при монтаже. Котлованы отрывают непосредственно перед монтажом. Воду откачивают с помощью механических насосов типа ВНМ-18, С-204, С-205, НЦС-4 или ведром.
2.6.13. На болотах II типа экскаватор перемещают между котлованами на сланях или инвентарных переносных щитах. Размер котлована должен быть достаточным для увеличенной выкладки кабеля, так как муфты монтируют над котлованом на перекладинах, уложенных на край котлована, или на козлах, установленных рядом с котлованом. Стенки котлована крепят щитами, сохраняющимися и после окончания работ. Дно котлована в зависимости от местных условий укрепляют щебенкой, жердями, сваями или деревянным щитом. Котлован разрабатывают непосредственно перед монтажом. Размеры котлованов могут быть нестандартными, но достаточными для размещения увеличенной выкладки кабеля.
Оборудование вводов
2.6.14. Работы по оборудованию вводов включают:
разметку, установку и крепление металлических конструкций;
ввод и раскладку высокочастотных кабелей связи, кабелей грунтовых АРУ, кабелей заземления, кабелей протекторной защиты;
зарядку и установку боксов для симметричных кабелей;
монтаж газонепроницаемых и электроизолирующих муфт;
контрольную прозвонку и электрические измерения кабелей.
2.6.15. Ввод кабелей в подземную часть НУПа осуществляют через вводные патроны, расположенные в торцевой части горизонтальной цистерны-термокамеры НУПа.
В каждый патрубок вводят по одному кабелю. Ввод выполняют герметичным. Технология герметизации ввода зависит от типа кабеля и определяется соответствующей инструкцией по монтажу кабеля.
2.6.16. Для подхода кабелей к НУПу отрывают траншеи глубиной, равной глубине прокладки высокочастотного кабеля связи, шириной 0,5 м. Дно траншеи во избежание усадки грунта тщательно утрамбовывают, поливая его водой.
2.6.17. Для устранения механических повреждений кабелей от деформации грунта при вводе в НУП каждый кабель укладывают на угловую сталь 50х50х5 длиной 3-5 м. Уголок крепят к вводному патрону хомутами из стальной оцинкованной проволоки диаметром 2-3 мм.
2.6.18. Ввод кабеля с алюминиевой оболочкой осуществляют без заземления. Необходимость заземления оболочки определяется проектом. До газонепроницаемой электроизолирующей муфты алюминиевую оболочку кабеля изолируют от металлоконструкции НУПа четырьмя-пятью слоями пластиковой ленты. Изолирован от земли должен бьггь и воздуховод для установки кабеля под избыточное газовое давление путем соединения металлических воздуховодов резинотканевым шлангом.
2.6.19. Для контроля за сохранностью изолирующего покрова кабеля необходимо предусматривать выводы кабелем ПРППМ-2х1,2 от брони и оболочки кабеля на разъединители для измерения сопротивления изоляции оболочки кабеля по отношению к земле.
2.6.20. Кабели грунтового АРУ включают с одной стороны в специальные разветвительные муфты, с другой - в блоки термосопротивлений, укладываемые в траншеи на глубине проложенных высокочастотных кабелей связи на расстоянии до 10 м от разветвительных муфт.
2.6.21. Герметичность мест подключения воздуховодов к оборудованию содержания кабелей под избыточным давлением и к кабелям связи тщательно проверяют путем обмыливания (при наличии избыточного воздушного давления).
2.6.22. Кабели в наземную часть НУПа вводят через отверстия в щитах пола. Контейнер НУПа соединяют с наземной частью специальным кабелем, поставляемым в комплекте.
В наземной части НУПа прокладывают кабель сигнализации давления вместимостью 1х4 между аппаратурой содержания кабеля под давлением и соединительной коробкой.
Монтажные работы
2.6.23. Перед вскрытием концов кабеля спайщик должен проверить величину избыточного давления воздуха в кабелях, подлежащих монтажу. Если хотя бы в одном из кабелей давление будет ниже, чем при последней контрольной проверке (с учетом температурных изменений), приступать к монтажу муфт запрещается.
Расчетная
величина абсолютного давления при контрольном измерении Р
с учетом измерения температуры в кабеле должна быть определена по
формуле
Р=(Р
+1)
,
где Р
- абсолютное давление в кабеле в момент предыдущего измерения,
проведенного при температуре Т,
кПа (кгс/см
);
Т
и Т
- температура в кабеле по шкале Кельвина, равная соответственно
t°+273°
и t°+273°
при проведении первого и второго измерений давления;
t°
и t°
- температура по шкале Цельсия, °С.
2.6.24. Монтажные работы производят в соответствии с действующими правилами и инструкциями на данный тип и марку кабеля.
2.6.25. Монтаж муфт на болотах I типа производят в котловане, а на болотах II и III типа - на временной вспомогательной монтажной площадке.
2.6.26. При выкладке кабеля необходимо строго соблюдать радиусы изгиба, допустимые для каждого типа кабеля.
2.6.27. Концы кабеля выкладывают по форме котлована. Размеры выкладки в котлованах (смещение осей концов кабеля относительно его оси в траншее) эависят от формы котлована, типа кабеля, способа сращивания оболочек, защитных покровов и др.
Размеры выкладки
(рис. 22): для симметричных кабелей
= 400 мм; для коаксиальных малогабаритных
= 700 мм; размер
определяется длиной чугунной муфты
= 1,2 l
, где - l-
длина чугунной муфты.
Расстояние между параллельно лежащими в котловане кабелями С = 200 мм.
2.6.28. Для получения заданных размеров сростка концы кабеля укладывают на козлы так, чтобы расстояние между обрезами оболочек было зафиксировано и соответствовало размерам на данный тип кабеля и муфты.
2.6.29. После запайки муфты и остывания до 50-60°С производят испытание ее герметичности местным давлением.
2.6.30. На кабелях, где не требуется измерение сопротивления изоляции изолирующих защитных покрытий, выполняют перепайку брони. Проволоки от бандажей скручивают и припаивают к муфте.
2.6.31. Сросток кабеля защищают от механических повреждений чугунной муфтой типа М4. Нижний полукорпус чугунной муфты укладывают на дно котлована, в нем размещают запаянный сросток с выводами жил КИП, перепайки с другими кабелями и заземления, устанавливают накладки и верхний полукорпус и сбалчивают муфту. Битум № 4, разогретый до 120°С, заливают в муфту с двукратной доливкой. Все болты, накладки и выходы кабеля обмазывают горячим битумом.
2.6.32. Котлован засыпают ранее вынутым грунтом.
2.6.33. В
скальных грунтах муфта, уложенная в котлован, должна быть защищена от
механических повреждений снизу и сверху слоями мягкого грунта
толщиной по 10 см, вынутого при разработке котлована или
заготовленного на ближайших подходящих участках. Объем мягкого грунта
на один котлован составит до 0,7 м.
2.6.34. Для сохранения созданного запаса кабеля, необходимого на случай перемонтажа муфты на болотах II-III типа, смонтированный кабель укладывают и закрепляют на металлической раме (рис.23).
2.6.35.
Смонтированные шаги, секции или отдельные части участков в процессе
монтажа содержат под избыточным давлением 80-100 кПа (0,8 кгс/см).
При обнаружении негерметичности оболочки проложенного кабеля в нем
следует поддерживать давление периодической подкачкой газа до
проведения ремонта.

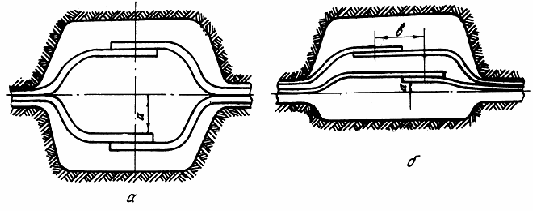

Рис. 22. Выкладка кабелей в котловане:
а - по обе стороны от оси траншей, б - по одну сторону от оси траншей

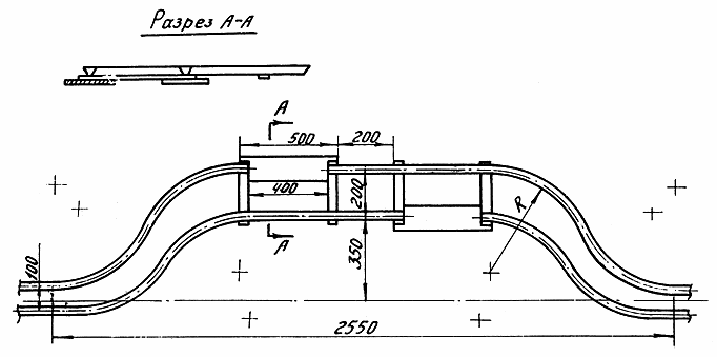

Рис. 23. Рама для закрепления выкладки кабеля
2.6.36. Замерные столбики у муфты устанавливают согласно п.2.51.
Электрические измерения
2.6.37. Электрические измерения кабелей производят с целью контроля за качеством монтажных работ, доведения электрических характеристик кабелей связи до установленных норм, получения исходных данных для составления электрических паспортов кабельной линии, оценки электрического состояния линейно-кабельных сооружений, определения характера и места повреждения линии связи.
2.6.38. Электрические измерения кабелей в процессе выполнения монтажных работ производят:
на проложенных строительных длинах перед монтажом соединительных муфт внутри шагов или стыковых секций;
на смонтированных шагах;
при соединении шагов между собой;
на смонтированных участках.
2.6.39. Электрические характеристики кабелей на смонтированных усилительных участках, а также объем контрольных измерений должны удовлетворять требованиям стандарта.
Симметрирование усилительных участков
2.6.40. Симметрирование кабелей связи производят в целях повышения помехозащищенности цепей до установленных норм.
2.6.41. До начала симметрирования должны быть выполнены следующие работы:
кабель проложен на всем усилительном участке и смонтирован в секции;
оборудованы вводы в усилительные пункты;
кабель в смонтированных секциях измерен и испытан на соответствие нормам;
подготовлена и укомплектована приборами и оборудованием бригада симметрировщиков.
2.6.42. Симметрирование кабелей связи проводят в соответствии с действующими нормативными документами.
2.6.43. Смонтированные усилительные участки подвергают контрольным (приемо-сдаточным) электрическим испытаниям и измерениям.
2.6.44.
Смонтированные усилительные участки кабеля с оконечными устройствами
испытывают на герметичность давлением 50-60 кПа (0,5-0,6 кгс/см).
Давление в кабеле измеряют по концам усилительного участка.
Усилительные
участки кабеля с оконечными устройствами без ответвлений считают
герметичными, если снижение давления в течение 10 сут не превысит 5,0
кПа (0,05 кгс/см
); при наличии на кабеле связи отводов в виде тройниковых муфт
снижение давления в течение 10 сут должно не превышать:
10 кПа (0,1
кгс/см)
для кабеля, имеющего до 5 ответвлений;
20 кПа (0,2
кгс/см)
для кабеля, имеющего более 5 ответвлений.
2.7. Защита кабелей связи от ударов молнии
2.7.1. Необходимость и способ защиты кабелей связи от ударов молнии определяются проектом.
2.7.2. При прокладке кабелей связи параллельно трубопроводу на расстоянии от него до 10 м на открытых трассах не применяют меры защиты от влияния ударов молнии независимо от удельного сопротивления грунта, грозодеятельности и условий прокладки. При прокладке вдоль леса, просек, лесополос, отдельно стоящих деревьев и опор решение по защите кабеля необходимо применить в соответствии с требованиями Минсвязи СССР.
2.7.3. Кабели связи, расположенные от трубопровода более 10 м, защищают с помощью:
проложенных в землю параллельно кабелю связи медньх, биметаллических или стальных проводов (тросов);
действующей воздушной линии связи, проходящей параллельно кабелю и оборудованной искровыми промежутками с выносными заземлениями.
2.7.4. Защитный
трос типа ПС-70 сечением 70 мм
состоит из отдельных стальных оцинкованных проволок диаметром 1,8
мм. Наружный диаметр троса 9,4 мм. Трос может быть заменен медным или
биметаллическим проводом диаметром 3-4 мм, а также тросами сечением
25 мм
и стальными проводами. Параметры прокладываемых тросов (проводов)
приведены в табл. 6 и 7.
Таблица 6
|
Число тросов |
Диаметр провода(троса), мм, не менее |
Глубина прокладки |
Расстояние между |
||
|
|
медного |
биметалли- |
стального |
троса, |
тросами, |
|
|
|
ческого |
|
м |
м |
|
1 |
4 |
4 |
9,4
|
|
- |
|
2 |
|
|
|
(0,4-0,5)h
|
|
|
и более |
3 |
4 |
9,4
|
|
0,4-1,2 |
_________________
Примечание. h - глубина прокладки кабеля. В скальных грунтах и вдоль леса защитные тросы прокладывают на одной глубине с кабелем.
Таблица 7
|
Число тросов |
Эквивалентное число n защитных тросов ПС-25 и проводов диаметром а, мм; |
|||||||
|
ПС-70 |
расстояние между ними а, м |
|||||||
|
|
ПС-25 |
6 мм |
5 мм |
4 мм |
||||
|
|
n |
a |
n |
a |
n |
a |
n |
a |
|
1 |
2 ------ 2
|
0,6-1,2 |
2 ------ 2 |
0,6-1,2 |
2 ------ 2 |
0,6-1,2 |
3 ------ 3 |
0,4-0,8 |
|
2 |
3 ------ 4 |
0,3-0,6 --------- 0,4-1,2 (по два) |
2 ------ 3 |
0,4-1,2 --------- 0,4-0,8 |
3 ------- 3 |
0,3-0,6 ---------- 0,4-0,8 |
3 ------ 4 |
0,3-0,6 ---------- 0,4-0,8
|
Примечание. В числителе - количество проводов при прокладке кабеля по открытой местности и отсутствии отдельно стоящих деревьев, опор ЛЭП или воздушных линий связи; в знаменателе - количество проводов при прокладке кабеля по открытой местности или вдоль опушки леса при наличии опор ЛЭП или воздушных линий связи.

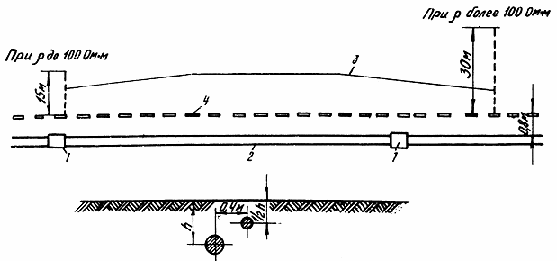

Рис. 24. Схема прокладки одного защитного провода (троса):
1 - муфта; 2 - кабель; 3 - лучевой заземлитель; 4 - защитный провод
2.7.5. Защитные тросы прокладывают механизированным или ручным способом. При прокладке одного защитного троса (провода) в открытой местности расстояние между проводом и кабелем, глубина закопки должны соответствовать данным рис.24.
2.7.6. При прокладке кабеля вдоль леса или вдоль воздушной линии (связи или электропередачи) защитный провод прокладывают со стороны леса (линии) на расстоянии 0,8 м от кабеля и на глубине, равной половине глубины прокладки кабеля.
2.7.7. При прокладке двух и трех защитных проводов по открытой местности и вдоль леса (воздушных линий) последние следует размещать симметрично по отношению к кабелю и в соответствии с табл.6.
2.7.8. При защите группы кабелей тросы располагают симметрично, расстояние между крайними тросами должно быть не менее расстояния между крайними кабелями.
2.7.9. При прокладке кабеля по просеке и защите двумя тросами последние прокладывают на глубине прокладки кабеля и на расстоянии 0,2-0,4 м от него.
2.7.10. При прокладке грозозащитного троса вдоль опушки леса его следует располагать на глубине прокладки кабеля на расстоянии не менее 0,2 м и не более 1,2 м от кабеля.
2.7.11. По концам защитного провода делают отводы (лучевые заземлители) в сторону от кабеля на расстояние 15 м при удельном сопротивлении грунта до 100 Ом·м и 30 м - при удельном сопротивлении более 100 Ом·м.
2.7.12. Если отвод в сторону от кабеля невозможен, следует продлить зону защиты на 50 м или оборудовать заземление с импульсным сопротивлением растеканию не более 10 Ом на расстоянии не ближе 5 м от кабеля.
2.7.13. Строительные длины отдельных тросов сращивают с помощью овальных соединителей (рис. 25). Концы биметаллических и медных проводов соединяют с помощью медных трубок.
2.7.14. Защитные тросы (провода) соединяют (перепаивают) между собой около соединительных муфт через одну строительную длину кабеля проводом с сечением, равным защитному тросу (проводу).
Защитные провода с кабелем не соединяют.

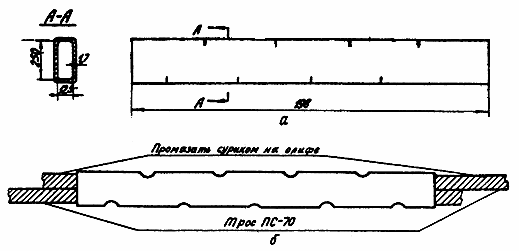

Рис.25. Сращивание троса ПС-70 с помощью овального соединителя:
а - овальный соединитель; б - сросток после обжатия клещами типа МИ-31
3. СТРОИТЕЛЬСТВО ЛЭП 6-10 кВ ПРОМЫСЛОВЫХ
И МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ
3.1. Организация строительства
3.1.1. Строительство ЛЭП 6-10 кВ трубопроводов в системе Миннефтегазстроя выполняют субподрядным способом на основании договора с генеральным подрядчиком, ответственным за сооружение трубопровода.
3.1.2. Договоры субподряда могут быть заключены только на строительные объекты, которые включены в план капитального строительства и по которым на 1 июля года, предшествующего планируемому, имеются утвержденная проектно-сметная документация и рабочие чертежи на годовой объем работ.
3.1.3. Взаимоотношения между заказчиком и генподрядчиком регламентируются правилами о договорах подряда на капитальное строительство.
3.1.4. Взаимоотношения между генподрядчиком и субподрядчиком регламентируются положением о взаимоотношениях организаций - генеральных подрядчиков с субподрядными организациями.
3.1.5. Договор подряда может быть заключен только при наличии у заказчика:
утвержденного титульного списка стройки с распределением участков (очередей) линий электропередачи по годам строительства:
утвержденной проектно-сметной документации (при необходимости с актом об отводе земли под строительство);
внутрипостроечного титульного списка на первый год строительства;
плана финансирования стройки на планируемый год;
документации об обеспечении оборудованием и материалами поставки заказчика в первом году строительства.
3.1.6. При выполнении строительства субподрядным способом генподрядчик обязан предоставить субподрядчику для заключения договора следующие документы:
выписку из титульного списка стройки с распределением по годам заданий по вводу в действие производственных мощностей и объектов;
выписку из внутрипостроечного титульного списка объектов, по которым предусматривается выполнение работ субподрядчиком;
проектно-сметную документацию;
графики поставки материалов, конструкций и оборудования (разрабатываются совместно с субподрядчиком);
календарный план (график) производства работ по объектам, на которых предусматривается выполнение работ субподрядчиком;
график поставки железобетонных конструкций (опор, свай и др.) на объем работ, подлежащий выполнению субподрядчиком в первом году.
3.1.7. Генподрядчик до начала строительства обязан передать субподрядчику:
техническую документацию на закрепленные на местности знаки полосы временного отвода земель, места пересечения трубопроводов коммуникациями и искусственными сооружениями;
разрешение на производство специальных работ, выполнение которых требует согласия соответствующих организаций (на переходах через железные и шоссейные дороги, линии электропередачи, работа вблизи действующих трубопроводов и т.д.).
3.1.8. Генподрядчик обязан обеспечить субподрядчика:
барабанами с проводами, кабелем для вставок;
трубами асбоцементными;
сетками металлическими,
металлопрокатом;
горюче-смазочными материалами;
складскими помещениями;
пунктами питания.
Порядок, количество и сроки передачи генподрядчиком субподрядчику материалов, деталей и конструкций дополнительно определяются при заключении договора субподряда.
3.1.9. Генподрядчик поставляет материалы, детали и конструкции субподрядчику на его приобъектный склад, место расположения которого определено в проекте организации строительства или в проекте производства работ.
Материалы, детали и конструкции должны быть обеспечены документами, удостоверяющими их качество; забракованные материалы, детали и конструкции должны быть заменены генподрядчиком в сроки, обеспечивающие бесперебойное выполнение работ.
3.1.10. Субподрядчик несет ответственность перед генподрядчиком за возврат барабанов в согласованный сторонами срок.
3.1.11. Генподрядчик обязан до начала работ, выполняемых субподрядчиком, в соответствии с календарным планом и проектом организации строительства обеспечить:
вырубку и расчистку просек в полосе строительства линий электропередачи;
разбивку трассы линии электропередачи и отчуждение земельных участков;
устройство кабельных переходов под шоссейными и железными дорогами;
устройство проездов вдоль трассы;
рытье и засыпку котлованов под опоры в скальных грунтах;
забивку всех видов свай;
устройство фундаментов под КТП.
3.1.12. При обустройстве электроснабжения электропотребителей (ЭХЗ, РРЛ, линейные краны и др.) генподрядчик:
обустраивает площадки обслуживания;
сооружает высоковольтные отпайки линии электропередачи протяженностью до 10 км;
монтирует трансформаторные подстанции для ЭХЗ;
сооружает низковольтные линии электропередачи протяженностью до 3 км.
3.1.13. Готовность фронта работ фиксируется двусторонним актом на основе:
проекта и действующих технических условий на выполнение строительно-монтажных работ;
качественного состояния и степени готовности выполненных генподрядчиком работ;
наличия оборудования и специальных материалов, поставляемых генподрядчиком (заказчиком).
Подготовка строительного производства
3.1.14. В подготовку строительного производства входят:
организационно-подготовительные мероприятия;
внеплощадочные подготовительные работы;
внутриплощадочные подготовительные работы.
3.1.15. Организационно-подготовительные мероприятия включают:
изучение проектно-сметной документации; рабочие чертежи должны быть переданы исполнителям в срок до 1 июля (для северных районов до 1 марта) года, предшествующего году строительства (на объем работ первого года строительства);
разработку и утверждение пускового комплекса (очереди) линии электропередачи;
разработку проекта производства работ и календарного графика строительства ЛЭП в соответствии с директивным графиком строительства трубопровода;
определение организаций и заключение с ними договоров на обеспечение рабочего снабжения, медицинского обслуживания и др.;
решение вопроса об условиях использования существующих транспортных и инженерных коммуникаций, предприятий стройиндустрии, местных строительных материалов;
перебазировку в район строительства техники и материалов.
3.1.16. Проект производства работ должен быть передан исполнителям не позднее, чем за два месяца до начала производства внеплощадочных подготовительных работ.
3.1.17. Внеплощадочные подготовительные работы включают:
оборудование площадок для приема грузов;
