ВСН 015-89, часть 2

установку знаков, фиксирующих места поворотов трассы, подходов к переходам через искусственные препятствия, окончания работы механизированной колонны;

рекультивацию культурных земель.

Таблица 2

Протяженность трассы, км

Предельные расстояния перевозки механизмов до места производства работ (от базы или предыдущего участка работ), км

Многопарные, коаксиальные и симметричные

До 50

До 120

До 180

Однокоаксиальные, одночетверочные

До 10

До 15

До 50

2.4.4. При прокладке кабеля в заранее подготовленную траншею дополнительно выполняют:

отрывку траншеи;

устройство постели в каменистых и щебенистых грунтах;

прокладку кабеля;

присыпку кабеля в каменистых и щебенистых грунтах;

засыпку траншеи.

Дополнительная планировка трассы

2.4.5. Для обеспечения качественной прокладки кабеля на требуемую глубину на подготовленной и спланированной генподрядчиком полосе строительства проводят дополнительную планировку трассы.

2.4.6. При дополнительной планировке:

выравнивают микрорельеф;

срезают продольные и поперечные уклоны;

подсыпают низинные места;

устраивают съезды и спуски к рекам и через овраги.

Планировку полосы особенно тщательно производят в зоне работы кабелеукладчика и разработки траншеи роторным экскаватором, которые, перемещаясь по трассе, формируют глубину прокладки кабеля и профиль дна траншеи, копируя поверхность земли.

2.4.7. Дополнительную планировку трассы выполняет бульдозер, входящий в состав мехколонны. Разработку и перемещение грунта в зависимости от условий выполняют продольными и поперечными проходами.

2.4.8. На участках барханных и подвижных песков, где под действием ветра на спланированной генподрядчиком полосе образовались песчаные холмы и впадины, дополнительную планировку оформляют актом на непредвиденные работы в присутствии представителя заказчика.

Планировка трассы линии связи в условиях барханных и грядоячеистых песков заключается в срезке барханов и отсыпке грунтов в межбарханные впадины за пределами полосы.

2.4.9. На сорах и такырах в конце лета необходимо удалять верхнюю засохшую корку.

2.4.10. На болотах III и частично II типа дополнительная планировка не производится.

2.4.11. Для работы в пустыне отвал бульдозера должен быть оборудован специальными открылками для перемещения сыпучих песков.

2.4.12. Для работы на болотах I и частично II типа бульдозер должен иметь широкие болотные гусеницы.

Предварительная пропорка трассы

2.4.13. Предварительную пропорку трассы выполняют:

в лесной зоне;

на болотах I типа;

на крутых уклонах в горах;

в регионах с грунтами IV группы и выше, поддающимися расклиниванию;

в разборных скальных грунтах.

На болотах II и III типа предварительную пропорку не производят .

2.4.14. В щебенистых, каменистых грунтах IV группы и выше, в разборных скальных грунтах производят многократную пропорку трассы.

2.4.15. Предварительную пропорку осуществляют:

специальным пропорщиком (рыхлителем), закрепленным на мощном тракторе;

сцепом тракторов со специальным прицепным пропорщиком или кабелеукладчиком с установленным пропорочным ножом.

2.4.16. При однократной пропорке трассы:

отрывают котлован для первоначального заглубления пропорочного ножа на заданную глубину ковшовым экскаватором или вручную;

опускают нож в котлован;

проходят сцепом тракторов с пропорщиком или кабелеукладчиком участок;

возвращают мехколонну в начало участка.

2.4.17. При многократной пропорке выполняют перечисленные в п.2.4.16 первые три операции, затем поворачивают сцеп тракторов с пропорщиком или кабелеукладчиком, пропарывают трассу в обратном направлении второй раз.

Операции в приведенной последовательности повторяют до разрыхления грунта на заданную глубину.

2.4.18. В горных условиях на полках, косогорах и в стесненных условиях пропорку можно производить только специальным пропорщиком на мощном тракторе, так как разворот сцепа тракторов крайне затруднен.

В исходное положение трактор-пропорщик с поднятым ножом возвращается задним ходом.

2.4.19. Во время пропорки необходимо периодически очищать нож пропорщика или кабелеукладчика от увлекаемых им за собой корней и камней.

Прокладка кабелей кабелеукладчиком

2.4.20. В основные работы по прокладке кабелей кабелеукладчиком входят:

сцепка и перецепка тракторов и кабелеукладчика;

установка барабанов с кабелем на кабелеукладчик;

разгрузка пустых барабанов с кабелеукладчика;

отрывка котлована для первоначального заглубления ножа кабелеукладчика;

анкеровка конца кабеля в начале прокладки;

сращивание концов кабелей;

заправка кабелей в кассету ножа кабелеукладчика;

заглубление и выглубление ножа;

чистка ножа;

прокладка кабеля;

засыпка щели.

2.4.21. Перед прокладкой необходимо измерить избыточное воздушное давление в кабеле, которое должно соответствовать зафиксированному при проверке на кабельной площадке. Строительные длины кабеля, в которых избыточное давление перед размоткой ниже ранее зафиксированного, прокладке не подлежат до проведения повторного испытания герметичности оболочки и устранения причины, вызвавшей утечку.

2.4.22. Тракторы сцепляют стальным тросом диаметром не менее 36 мм. Сцепку производят отдельными тросами, огибающими форкоп переднего трактора и идущими к форкопу заднего трактора через серьгу, навешенную на переднем его крюке, и замыкающимися петлями на себя. Таким образом, возрастающее тяговое усилие передается от трактора к трактору, нагружая его раму (рис.2).

2.4.23. Расстояние между тракторами при работе в степи, равнинно-лесистой местности, на болотах глубиной до 1 м с твердым дном, в пустынях и полупустынях должно составить 3-5 м (рис.3).

2.4.24. Если несущая способность болот допускает работу и неоднократный проход тракторов с широкими гусеницами (удельное давление на грунт меньше 0,035 МПа), прокладку кабеля производят непосредственным проходом болота, сцепкой тракторов при расстоянии между ними 20-30 м (рис.4).

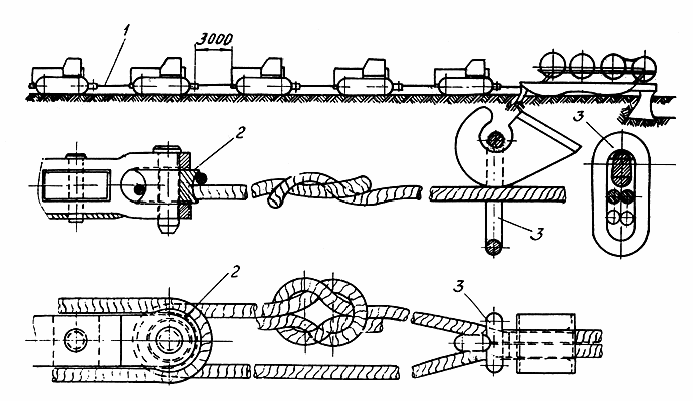

Рис. 2. Сцепка тракторов тросами:

1 - трос диаметром 36 мм; 2 - ролик форкопа; 3 - петля крюка

Через болота II и III типа кабели прокладывают специальным болотным кабелеукладчиком.

Рис.3. Обычная сцепка при работе на твердых грунтах

и на болотах глубиной до 1 м с твердым дном

2.4.25. При переходе небольших участков болот I и II типа шириной в створе до 200 м, допускающих проход болотного трактора с кабелеукладчиком, последний трактор сцепа соединен непосредственно с кабелеукладчиком, а к последующим тракторам протягивают трос длиной, соответствующей протяженности болота в створе. Тракторы идут в обычной сцепке по твердому грунту (рис.5).

Рис 4. Разреженная сцепка при работе на болотах I типа

2.4.26. Установку барабанов с кабелем с автомашины или волокуш на кабелеукладчик производят краном или трубоукладчиком, входящими в состав мехколонны.

Снятые с кабелеукладчика пустые барабаны грузят на автомашины для отправки их на кабельную площадку или склад заказчика. Установленные на кабелеукладчик барабаны освобождают от обшивки.

2.4.27. Котлован для первоначального заглубления ножа кабелеукладчика на заданную глубину и вывода конца строительной длины кабеля отрывают экскаватором или вручную.

Рис.5. Обычная сцепка при работе на болотах I типа

с твердого грунта

2.4.28. Анкеровку выведенного конца первой строительной длины кабеля выполняют с помощью стального кабельного чулка концевого типа, надетого на кабель и закрепленного тросом диаметром 9-11 мм за якорь, трактор, автомашину и т.д.

2.4.29. Сращивание концов кабелей производят в следующем порядке:

проверяют манометром герметичность оболочки кабеля на барабанах;

связывают кабели внахлест кабельной или полихлорвиниловой лентой на длину 0,5-0,8 м. Длина нахлеста зависит от типа кабеля и составляет 1,5-3,0 м. Концы кабелей связывают так, чтобы конец проложенной строительной длины кабеля при входе в кассету располагался со стороны верхней крышки кассеты. Связывание кабелей проводят с конца прокладываемой строительной длины (рис.6). Связанные концы заправляют в кассету кабелеукладчика.

2.4.30. На кабелеукладчике работают по два человека на каждом барабане, они обеспечивают создание слабины кабеля перед началом и в процессе прокладки, притормаживание барабанов при внезапных остановках кабелеукладчика или принудительную размотку барабанов.

2.4.31. На орошаемых землях необходимо применять кабелеукладчики с усиленной рамой, что позволяет установить, кроме обычных ножей для прокладки на глубину 1,1-1,2 м, специальный нож для орошаемых земель с глубиной прокладки кабеля 1,8-2,0 м.

Рис.6. Связывание концов строительных длин кабеля:

1 - конец проложенной строительной длины; 2 - направление обмотки лентой;

3 - конец прокладываемой строительной длины

2.4.32. При прокладке кабелей связи через орошаемые земли на глубине 1,8-2,0 м в сцепку тракторов включают бульдозер и трубоукладчик.

2.4.33. В горных условиях кабели прокладываются кабелеукладчиком по уклону как снизу вверх, так и сверху вниз. При работе на подъеме в сцепку тракторов включают бульдозер.

2.4.34. В процессе прокладки кабеля необходимо непрерывно контролировать глубину заложения кабеля по положению кабелеукладочного ножа, который должен находиться на заданной глубине. Контроль глубины можно вести комплексами автоматического контроля типа "Параметр-1" или визуально по положению кабелеукладочного ножа с доследующей проверкой с помощью специального мерного шеста или кабелеискателя через 20-50 м.

2.4.35. Щель от ножа кабелеукладчика засыпают траншеезасыпателем, прицепленным к кабелеукладчику или отдельному трактору, и отвалом бульдозера.

2.4.36. После прохода мехколонны необходимо восстановить поврежденные берега арыков и коллекторов. Эту работу выполняют бульдозером, проводившим планировку трассы.

2.4.37. На мелиоративных и орошаемых землях при прокладке кабеля не должны быть повреждены закрытые дренажные и оросительные сети. Работы по восстановлению поврежденных дренажных и оросительных сетей при прокладке кабеля связи выполняют строители-связисты.

Прокладка кабелей кабелеукладчиком на длинном тросе

2.4.38. Прокладку кабеля через болота II и III типа длиной менее 1 км, заполненные водой арыки и коллекторы глубиной более 1 м, непроходимые для мехколонны соры, такыры, заболоченные участки осуществляют кабелеукладчиком, перемещаемым по трассе на длинном тросе сцепкой тракторов или специальной тяговой лебедкой (рис.7).

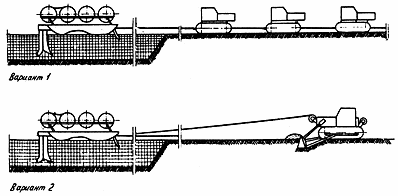

Рис.7. Обычная сцепка с длинным тросом при работе на болотах II-III типа

2.4.39. Длина троса при прокладке кабеля через болота может достигать 1000 м, а при прокладке через арыки - до 300 м.

2.4.40. Для прокладки кабелеукладчиком кабеля через болота II и III типа необходимо:

протянуть вручную или гусеничным болотоходом тонкий пионерный трос с барабана, установленного на козлах или в кузове автомашины на противоположном берегу болота;

оставить кабелеукладчик и один из тяговых тракторов на исходном берегу болота;

перебросить тяговые тракторы на противоположную сторону болота в объезд или установить специальную тяговую лебедку;

протянуть тракторами или лебедкой тяговый трос с барабана, установленного на козлах на исходном берегу, с помощью пионерного троса;

пионерный трос намотать на барабан;

протянуть кабелеукладчик с кабелем через болото.

2.4.41. При протаскивании кабелеукладчика через болото запрещается нахождение на нем людей.

2.4.42. Переброску тракторов на другую сторону болота, непроходимых соров, такыров и заболоченных участков осуществляют в объезд, а через водные препятствия - по ближайшим мостам общего пользования или временным насыпным мостам, строительство которых должно быть предусмотрено в смете проекта или оформлено актом на непредвиденные расходы.

2.4.43. На водных преградах пионерный трос переправляют на другой берег вброд, вплавь на лодке или плоту.

2.4.44. На сорах, такырах и заболоченных участках трос переправляют вездеходом или вручную после тщательной проверки возможности перехода.

Разработка траншей

2.4.45. Траншеи для прокладки кабеля разрабатывают механизированным способом с использованием траншейных и одноковшовых экскаваторов. Для рыхления скальных и мерзлых грунтов применяют мощные тракторные рыхлители или буро-взрывной мелкошпуровый способ предварительного рыхления. Отдельные работы выполняют вручную.

2.4.46. Разработку траншей для прокладки кабеля в грунтах плотностью до IV группы включительно ведут траншейными, роторными, фрезерными или цепными экскаваторами. В районах сыпучих грунтов и в районах с высоким уровнем грунтовых вод траншейные экскаваторы не применяют.

В сыпучих грунтах траншею целесообразно разрабатывать одноковшовыми экскаваторами, оборудованными ковшом-драглайном.

2.4.47. В песчаных районах и в районах с высоким уровнем грунтовых вод траншею отрывают непосредственно перед прокладкой кабеля.

После окончания земляных работ прилегающая полоса в зоне подвижных песков должна быть обязательно закреплена.

2.4.48. Плотные грунты и разборную скалу V-VII групп рыхлят мощным спецпропорщиком на тракторе с последующей очисткой траншеи. Пропорщик перемещается по оси будущей траншеи с разворотом на концах участка. При работе на уклонах рыхление производят только при перемещении вниз по уклону, возврат вверх выполняют на холостом ходу.

2.4.49. Технология разработки траншей одноковшовым и роторным экскаваторами на продольных уклонах приведена на рис.8, 9 и в табл.3.

Таблица 3

Продольные уклоны, град	Направление движения экскаватора
Одноковшовый экскаватор
15	Сверху вниз или снизу вверх
15 22	Сверху вниз или снизу вверх с якорением экскаватора
22 30	Сверху вниз с якорением экскаватора
Роторный экскаватор
15	Сверху вниз или снизу вверх
15 25	Сверху вниз
25 30	Сверху вниз с якорением экскаватора

При разработке траншеи на продольных уклонах направление движения экскаватора следующее: с прямой лопатой - ковшом вперед по ходу работы; с обратной лопатой - ковшом назад по ходу работы.

2.4.50. В качестве якоря на крутых уклонах, а также в сырую погоду используют трактор или бульдозер, которые сцепляют с экскаватором страховочным тросом диаметром не менее 26 мм. Страховочная машина должна быть предусмотрена в составе мехколонны.

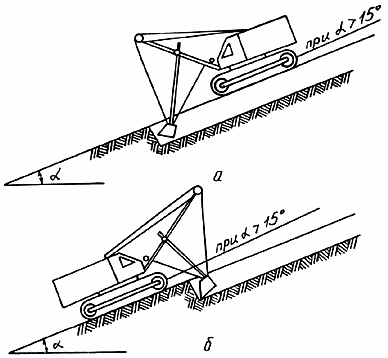

Рис.8. Схема работы на уклоне одноковшового экскаватора:

а - с прямой лопатой; б - с обратной лопатой

2.4.51. Трактор, используемый в качестве якоря, должен быть установлен на горизонтальной площадке (естественной или специально подготовленной). Бульдозер, используемый в качестве якоря, можно помещать на уклоне, при этом отвал бульдозера должен быть направлен вниз по уклону и заглублен в грунт (рис.10).

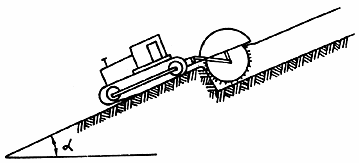

Рис.9. Схема работы на уклоне траншейного экскаватора

Рис.10. Схема использования бульдозера как якоря на уклоне

2.4.52. После выработки траншеи на длину страховочного троса экскаватор заякоривают ковшом в грунт и бульдозер (трактор) спускается по уклону на новую позицию.

2.4.53. Разработку траншей на болотах в зависимости от несущей способности грунтов ведут:

на болотах I типа в любое время года и II типа в зимних условиях - одноковшовыми экскаваторами с обратной лопатой на уширенных гусеницах или на обычных гусеницах с применением перекидных сланей или щитов;

на болотах II и III типа (за исключением сплавинных болот) в летних условиях - специальными болотными экскаваторами (ЭО-4221, МПТ-31 и др.) или обычными экскаваторами, установленными на понтонах;

взрывом на выброс.

2.4.54. Буро-взрывные работы по рыхлению скальных пород, разработке траншей на болотах выполняет специальная бригада территориального управления Союзвзрывпрома, персонал которой имеет допуск и разрешение на производство взрывных работ и все необходимое оборудование.

2.4.55. Разработку траншеи вручную или отбойными молотками ведут на небольших участках при подходе к НУПам, линейным кранам и другим препятствиям, на пересечении с подземными коммуникациями, в местах, где невозможна механизация работ, на продольных уклонах более 30° при работе сверху вниз по уклону.

Ширина траншеи, разрабатываемой вручную, приведена в табл.4.

Таблица 4

Глубина траншеи, м	Ширина траншеи без крепления , поверху, м
0,50	0,35
0,60-0,70	0,40
0,90	0,40
1,00	0,45
1,20	0,50

Ширина траншеи понизу может быть на 0,1 м меньше, чем поверху.

2.4.56. Максимально допустимая крутизна откосов траншей при разработке грунтов естественной влажности при отсутствии грунтовых вод приведена в табл.5.

Таблица 5

Наименование грунта	Глубина выемки до 1,5 м
	Угол между направлением откоса и горизонталью, град	Отношение высоты откоса к его заложению
Насыпной естественной влажности	76	1: 0,25
Песчаный и гравийный, влажный (насыщенный)	63	1: 0,5
Глинистый:
супесь	76	1: 0,25
суглинок	90	1: 0
глина	90	1: 0
Лессовидный, сухой	90	1: 0

Устройство постели

2.4.57. В каменистых грунтах и в грунтах с включением камней и щебня в траншее устраивают постель из разрыхленной земли или песка для защиты кабеля от механических повреждений при засыпке траншеи. Толщина верхнего и нижнего слоев постели должна быть не менее 10 см.

2.4.58. Перед устройством в траншее постели из мягкого грунта дно траншеи должно быть очищено вручную от крупных камней.

2.4.59. При использовании для защиты кабеля от повреждений при засыпке траншеи соломенных и камышовых матов их разрезают по месту и укладывают в траншею с перекрытием снизу вверх по склону.

Прокладка кабеля в траншею

2.4.60. Кабель в заранее подготовленную траншею прокладывают тремя способами:

опускают в траншею с барабана, установленного на кабельном транспортере, перемещаемом трактором вдоль траншеи, или с кабелеукладчика, перемещаемого над траншеей;

сматывают с барабана, установленного на козлах-домкратах или кабельном транспортере, и протаскивают с помощью каната лебедкой по специальным роликам (в станине), устанавливаемым на дне траншеи;

сматывают с барабана, установленного на козлах-домкратах или кабельном транспортере, и выносят вдоль траншеи, после чего опускает на дно (на коротких участках трассы).

2.4.61. Во всех случаях кабель сматывают с барабана вращением последнего двумя рабочими. Вращение барабана за счет натяжения кабеля недопустимо.

2.4.62. При укладке кабеля с движущегося кабельного транспортера или кабелеукладчика скорость не должна превышать 1 км/ч, рабочие должны принимать кабель и укладывать на дно траншеи.

2.4.63. При прокладке кабеля на роликах канат лебедки соединяют с кабелем стальным кабельным чулком концевого или сквозного типа и протаскивают по роликам со свободным скольжением. Расстояние между роликами не должно превышать 5 м на прямых участках трассы. Станины с роликами должны быть установлены на всех поворотах траншеи.

2.4.64. При прокладке кабеля вручную число рабочих определяют из предельной массы кабеля (35 кг), приходящейся на одного рабочего. На уклонах более 15° предельная масса кабеля не должна превышать 20 кг.

2.4.65. Не допускается волочение кабеля по земле и дну траншеи; должна быть обеспечена полная сохранность защитных покровов кабеля.

2.4.66. При ручной прокладке кабеля необходимо подготовить тропу вдоль траншеи для передвижения рабочих с кабелем. При работах на продольных уклонах более 20° и в период дождей рабочие должны носить съемные металлические подковы с шипами.

2.4.67. На продольных уклонах более 15° кабель целесообразно прокладывать только сверху вниз. Если при этом приходится изменять первоначальное направление движения мехколонны (идти навстречу), необходимо предварительно перемотать кабель на другие барабаны, чтобы обеспечить прокладку кабеля концом А в одном направлении на всем протяжении участка.

Засыпка траншеи

2.4.68. Засыпку траншеи ранее вынутым грунтом выполняют косопоперечными проходами бульдозера к оси траншеи.

В местах, где применить бульдозер невозможно, засыпку траншеи выполняют вручную. На продольных уклонах более 30° траншею засыпают вручную с послойным трамбованием и увлажнением грунта слоями по 0,1 м на всем протяжении уклона.

2.4.69. Засыпка траншеи торфом, растительной почвой, грунтами с примесью щепы, опилок, навоза и других органических примесей не допускается.

2.4.70. В местах пересечения траншеи с другими подземными сооружениями или кабелями ее засыпают песчаным грунтом слоями, толщина которых должна определяться местными условиями, но не быть более 0,1 м.

2.4.71. В скальных грунтах траншеи засыпают привозным песчаным грунтом толщиной слоя не менее 0,1 м, после чего можно засыпать вынутым грунтом.

2.4.72. После засыпки траншеи грунт уплотняют механическими или ручными трамбовками, а затем из оставшегося грунта бульдозером над траншеей делают валик высотой до 10% от глубины траншеи в зависимости от категории грунта.

Рекультивация

2.4.73. При прокладке кабельной линии связи в траншею и строительстве НУПов на землях колхозов и совхозов должна быть проведена рекультивация. Объем и площадь рекультивации определяют проектом. Передачу землепользователям восстановленных земель следует оформлять актом; без указанного акта работы по рекультивации генподрядчиком не оплачиваются.

2.4.74. Техническая рекультивация земель при строительстве заключается в снятии плодородного слоя почвы до начала строительных работ, перемещении его к месту временного хранения и нанесении его на восстанавливаемые земли после окончания строительных работ.

2.4.75. В теплое время года снятие плодородного слоя почвы и его перемещение в отвал следует производить бульдозерами продольно-поперечными ходами при толщине слоя до 20 см и поперечными при толщине слоя более 20 см.

2.4.76. Плодородный слой почвы снимают на всю толщину по возможности за один проход, снятие плодородного слоя за несколько проходов допускается как исключение.

Не допускается смешивание плодородного слоя почвы с минеральным грунтом.

2.4.77. Плодородный слой наносят после засыпки траншеи под кабель и котлованов под НУП. Плодородный слой необходимо наносить в теплое время года (при нормальной влажности и достаточной несущей способности грунта).

Для восстановления плодородного слоя применяют бульдозеры, работающие косопоперечными ходами, перемещающие плодородный слой из временного отвала в зону, где он был снят, и разравнивающие его.

2.4.78. При рекультивации строительной полосы, проходящей по скальным грунтам, остатки скальных грунтов следует убрать. Бульдозером собирают их в кучи, грузят на самосвалы и вывозят со строительной полосы.

Прокладка кабеля на оползневых участках и в тоннелях

2.4.79. При надземной прокладке трубопровода в горах на оползневых участках предусматривают крепление кабеля, защищенного трубой или желобом, к трубопроводу.

2.4.80. Если для защиты трубопровода на оползневом участке построена подпорная низовая стена, то кабель связи следует крепить к наружной поверхности подпорной стены (рис.11) с устройством компенсационных изгибов через 15-20 м для создания необходимого запаса кабеля на случай смещения стены при оползне. Величину изгиба определяют типом кабеля. Кабель в местах компенсационных изгибов защищают металлическим листом толщиной 4-5 мм. При прокладке двух кабелей расстояние между ними по высоте должно быть 150-200 мм.

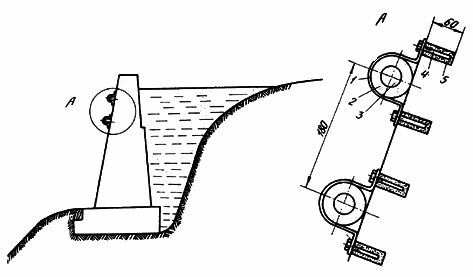

Рис.11. Схема прокладки кабеля по подпорной стене:

1 - крепежная скоба; 2 - резиновая втулка; 3 - кабель; 4 - шуруп 4х400 мм;

5 - деревянная пробка диаметром 12 мм

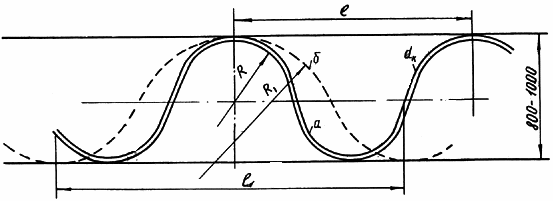

Рис.12. Прокладка кабеля в широкой траншее змейкой:

d - диаметр кабеля; R и R - радиус змейки; l и l - длина волны; а - при d 30 мм l =4R;

б - при d > 30мм l = 4

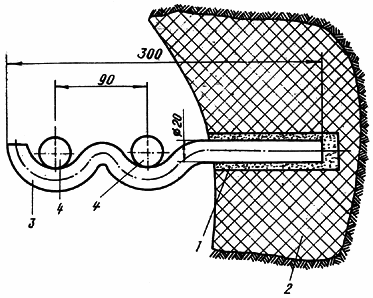

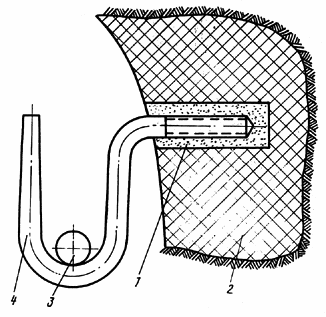

Рис.13. Крепление скоб в тоннелях:

1 - алебастр; 2 - стенка тоннеля; 3 - скоба; 4 - кабели связи

2.4.81. Кабель может быть проложен у низовой подпорной стены в траншее шириной 900-1000 мм с устройством песчаной постели, его следует прокладывать змейкой для создания необходимого запаса при оползне (рис.12).

2.4.82. При прохождении трубопровода через тоннель кабели связи размещают на крюках и скобах на высоте 1,5-1,8 м. Расстояние между скобами 0,5 м. Крепление скоб приведено на рис 13 и 14.

Рис. 14. Крепление крюков в тоннелях:

1 - алебастр; 2 - стенка тоннеля; 3 - кабель связи; 4 - крюк (скоба)

Прокладка кабеля с наружным полиэтиленовым шлангом

2.4.83. При прокладке кабелей связи в полиэтиленовых защитных шлангах (типа МКСАШп, МКССШп и др.) должны быть приняты меры по сохранению шланга. Следует обходить участки, содержащие сточные воды, болотный газ, навозные отбросы, известковые почвы и другие химически активные включения.

2.4.84. Перед прокладкой кабеля для обеспечения постоянной глубины прокладки и стабильности хода кабелеукладчика трасса строительства должна быть тщательно спланирована бульдозером.

2.4.85. При прокладке кабеля необходимо обеспечивать равномерное вращение барабанов, следить за синхронностью их вращения и необходимой слабиной кабеля. Размотку кабелей с барабанов следует выполнять преимущественно по С-образной схеме.

2.4.86. Кабель заправляют в кассету только после заглубления рабочего органа кабелеукладчика на проектную глубину прокладки.

2.4.87. Выглубление рабочего органа кабелеукладчика должно быть выполнено после разработки траншеи над проложенным кабелем на длине 1,5-2,0 м и извлечения кабеля из кассеты.

2.4.88. Сращивание концов кабелей при прокладке кабелеукладчиком проводят в соответствии с п.2.4.29. Для предотвращения повреждений шланговых покрытий лопатами при разработке котлованов перекрытие концов строительных длин кабеля должно быть 1,7-1,8 м с обмоткой их по всей длине нахлеста слоем ленты из стеклоткани или других материалов, не загрязняющих внутреннюю поверхность кассет.

Обмотку концов кабеля следует проводить от места их входа в кассету, т.е. с конца вновь прокладываемого кабеля к барабану. При этом необходимо туго связывать кабели только на длину 0,5-0,8 м от кассеты, затем обмотку кабелей выполняют с некоторым послаблением слоев.

2.4.89. На кабелеукладчиках необходимо применять роликовые кабеленаправляющие кассеты или существующие лотковые кассеты со следующими конструктивными изменениями:

торец входного раструба скругляют и расширяют по контуру, расстояние от торца до уровня грунта должно быть не менее 800 мм;

криволинейная часть поверхности кассеты должна обеспечивать выход кабеля из кассеты по допустимому радиусу:

R>nd,

где d - наружный диаметр кабеля;

n - коэффициент. Для кабелей типа МКСАШп при диаметре по оболочке d< 30 мм n=15, d> 30 мм n = 20 мм, для кабелей МКСШп n = 15.

Целесообразно на внутренней плоскости крышки кассеты установить вращающиеся ролики;

торец выходного отверстия должен быть усилен по периметру приваркой пластин с последующим скруглением внутренних кромок;

зазор между торцом разделительного ребра крышки и поверхностью кассеты должен быть не более 5 м по всей длине;

внутренние поверхности кассет, соприкасающиеся с движущимся кабелем в процессе прокладки, должны иметь 4-5-й класс чистоты, сварные швы должны быть зачищены от заусенцев и острых кромок.

2.4.90. При прокладке кабеля в траншею камни, булыжник, щебень, глыбы грунта должны быть убраны с бровки траншеи.

2.4.91. Дно траншеи должно быть выровнено и вычищено от камней; в грунтах, где может быть нанесено повреждение кабелю, необходимо устраивать подсыпку из разрыхленного грунта или песка толщиной до 10 см.

2.4.92. После укладки кабеля необходимо присыпать его разрыхленным грунтом толщиной 10 см. Грунт для засыпки должен быть очищен от камней и других крупных включений.

2.4.93. При укладке кабеля в траншею следует использовать вращающиеся опорные ролики, предохраняющие кабель от нарушения покрытия и снижающие тяговые усилия. Волочение кабеля по грунту, асфальту и т.п. категорически запрещается.

2.4.94. При строительстве совмещенных и несовмещенных переходов края труб, в которых прокладывается кабель, с внутренней стороны должны быть заовалены. В местах выхода кабеля из футляра необходимо использовать кабельное колено.

2.4.95. Затягивание кабеля в футляры при сооружении совмещенных и несовмещенных переходов следует производить с помощью металлического чулка концевого типа. При этом в месте захвата снимается отрезок шланга, соответствующий одной трети длины чулка, что позволяет равномерно распределять нагрузку на оболочку кабеля и на шланг.

2.4.96. Для уменьшения сопротивления трения во время затягивания кабеля полиэтиленовый шланг следует постоянно смачивать водой, применение технического вазелина и других технических масел запрещается.

2.5. Фиксация трассы

2.5.1. Трасса проложенного кабеля на местности должна быть закреплена с помощью замерных столбиков и предупредительных знаков в следующих точках:

ВСН 015-89, часть 2

Строительный каталог
