ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

(ГОССТРОИ СССР)

УКАЗАНИЯ

ПО ПРОЕКТИРОВАНИЮ ЗЕМЛЯНОГО ПОЛОТНА ЖЕЛЕЗНЫХ И АВТОМОБИЛЬНЫХ ДОРОГ

СН 449-72

Утверждены

Государственным комитетом Совета Министров СССР по делам строительства.

29 декабря 1972 г.

ОПЕЧАТКИ

ИЗМЕНЕНИЕ СН 449-72

постановлением Госстроя СССР от 17 декабря 1985 г. № 233 утвержден и с 1 января 1987 г. вводится в действие разработанный Союздорнии Минтрансстроя совместно с научно-исследовательскими, проектными и учебными институтами министерств и ведомств, внесенный Минтрансстроем, и представленный Главтехнормированием Госстроя, СССР СНиП 2.05.02-85 «Автомобильные дороги»

В связи с этим с 1 января 1987 г. утратят силу:

п. 1 постановления Госстроя СССР от 31 октября 1972 г. № 192 «Об утверждении главы СНиП II -Д.5-72 «Автомобильные дороги. Нормы проектирования»;

постановление Госстроя СССР от 31 декабря 1974 г. № 259 «Об изменении пп. 10.16 и 10.17 главы СНиП II -Д.5-72 «Автомобильные дороги. Нормы проектирования»;

постановление Госстроя СССР от 31 декабря 1976 г. № 232 «Об изменении и дополнении главы СНиП II -Д.5-72 «Автомобильные дороги. Нормы проектирования»;

постановление Госстроя СССР от 30 декабря 1983 г. № 350 «Об изменении главы СНиП II -Д.5-72 «Автомобильные дороги. Нормы проектирования»;

Указания по проектированию земляного полотна железных и автомобильных дорог (СН 449-72), утвержденные постановлением Госстроя СССР от 29 декабря 1972 г. № 225, в части норм проектирования земляного полотна автомобильных дорог.

Указания по проектированию земляного полотна железных и автомобильных дорог (СН 449-72) разработаны научно-исследовательскими институтами ЦНИИС и Союздорнии при участии проектно-изыскательских институтов Ленгипротранс, Мосгипротранс, Томгипротранс, Союздорпроект и Киевгипротранс Министерства транспортного строительства, Гипродорнии Министерства строительства и эксплуатации автомобильных дорог РСФСР, а также Хабаровского института инженеров железнодорожного транспорта Министерства путей сообщения.

С введением в действие Указаний по проектированию земляного полотна железных и автомобильных дорог (СН 449-72) с 1 июля 1973 г. утрачивают силу Технические условия сооружения железнодорожного земляного полотна (СН 61-59).

Редакторы: ¾ инженеры И.Д. Демин , Б.К. Козловский (Госстрой СССР), д-р. техн. наук Н.А. Перетрухин (ЦНИИС Минтрансстроя), канд. техн. наук В.Д. Казарновский (Союздорнии Минтрансстроя)

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Указания распространяются на проектирование земляного полотна новых и реконструируемых железных дорог колеи 1520 (1524) мм и автомобильных дорог, а также на проектирование вторых путей железных дорог.

1.2. Земляное полотно включает в себя насыпи и выемки, а также водоотводные устройства и сооружения, предназначенные для отвода поверхностных и грунтовых вод (кюветы, нагорные, продольные и забанкетные канавы, банкеты, перепады, быстротоки, дренажи, галереи, штольни).

На участках с наличием или возможным развитием оползней, обвалов (каменных, снежных), заносов (снежных и песчаных), селей и оврагов необходимо предусматривать соответствующие защитные и укрепительные устройства и сооружения.

1.3. Конструкцию земляного полотна следует принимать в зависимости от категории дороги, типа дорожной одежды и местных природных условий, в том числе от условий увлажнения, состояния и свойств грунтов основания, с учетом деления территории СССР на дорожно-климатические зоны (табл. 1, рис.1), а также опыта эксплуатации дорог в данном районе и необходимости обеспечения бесперебойного и безопасного движения при оптимальном сочетании строительных и эксплуатационных показателей проектируемых объектов.

Таблица 1

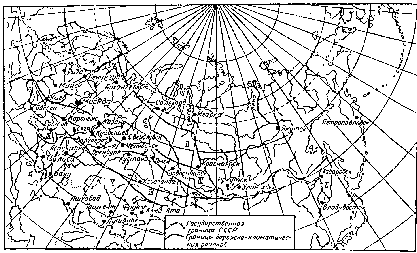

Рис. 1. Схема деления территории СССР на дорожно-климатические зоны

1.4. При проектировании земляного полотна должны быть приняты комплексные решения по выбору и назначению:

конструкции земляного полотна с учетом способов производства работ;

грунта для насыпей с учетом вида и состояния грунтов основания, высоты проектируемой насыпи, а также запасов и дальности возки грунта;

вида, параметров и конструкции водоотводных устройств соответственно расчетным расходам поверхностной воды и гидрогеологическим условиям;

типа укреплений откосов земляного полотна и водоотводных устройств с учетом местные условий.

2. ГРУНТЫ ДЛЯ ЗЕМЛЯНОГО ПОЛОТНА

2.1. Грунты подразделяются на скальные, получаемые посредством разрушения скальных пород, залегающих в естественных условиях в виде сплошного или трещиноватого массива; крупнообломочные, залегающие в естественных условиях в виде аллювиальных и делювиальных отложений или россыпей; песчаные и глинистые.

2.2. Скальные грунты и породы различают по временному сопротивлению сжатию, по степени растворимости и размягчаемости в воде, а также подверженности выветриванию.

Показатели сопротивления сжатию и растворимости скальных грунтов и пород, используемых для земляного полотна, не нормируются.

2.3. Скальные грунты и породы следует считать размягчаемыми, если отношение их временных сопротивлений сжатию в насыщенном водой и в воздушно-сухом состоянии меньше 0,75, а при отношении равном или более 0,75 — неразмягчаемыми.

По степени выветриваемости скальные грунты разделяются на слабовыветривающиеся и легковыветривающиеся (приложение 1).

2.4. Крупнообломочные и песчаные грунты в зависимости от зернового состава подразделяются на виды (табл. 2).

Для установления вида грунта следует последовательно суммировать проценты содержания частиц в исследуемом грунте, начиная с содержания более крупных частиц, и принимать наименование грунта по первой сумме, удовлетворяющей показателю содержания частиц по табл. 2.

Таблица 2

Пески с коэффициентом неоднородности > 3 следует считать разнозернистыми (неоднородными).

Коэффициент неоднородности определяют по формуле

= (1)

где d ₆₀  — диаметр частиц в мм; суммарное содержание частиц, имеющих меньшие диаметры, составляет в данном грунте 60 % (повесу);

d ₁₀  — диаметр частиц в мм; суммарное содержание частиц, имеющих меньшие диаметры, составляет в данном грунте 10 % (повесу).

Пески с £ 3, а также мелкие пески с содержанием по весу 90 % и более частиц размером 0,10 — 0,25 мм следует считать одноразмерными.

2.5. Степень заполнения объема пор грунта водой G определяется по формуле

, (2)

где W  — природная весовая влажность грунта в долях единицы;

g  — удельный вес материала частиц грунта в т/м³ ;

g _в — удельный вес воды, принимаемый равным 1 т/м³ ;

e  — коэффициент пористости грунта, определяемый как отношение объема пор к объему минеральной части грунта.

Песчаные грунты следует называть: маловлажными, если степень их влажности G £ 0,5; влажными, если 0,5 < G £ 0,8; насыщенными водой, если G > 0,8.

2.6. По степени водопроницаемости грунты, используемые для железнодорожных насыпей, разделяются на:

дренирующие, к которым относятся скальные и крупнообломочные грунты, пески гравелистые, крупные и средней крупности, а также пески мелкие, удовлетворяющие одному из следующих условий: коэффициент фильтрации грунта должен быть ³ 0,5 м/сутки; содержание частиц размером меньше 0,1 мм должно быть £ 15%, в том числе размером менее 0,005 мм £ 2% по весу;

недренирующие, к которым относятся глинистые грунты, а также пески мелкие, не удовлетворяющие вышеуказанным условиям.

Примечание. Коэффициент фильтрации следует определять при максимальной плотности для данного грунта, устанавливаемой по методу стандартного уплотнения согласно приложению 2.

2.7. Глинистые грунты подразделяются на виды и разновидности с учетом их зернового состава и пластичности (табл. 3). В случаях расхождения вида грунта, устанавливаемого по содержанию песчаных частиц и по числу пластичности, следует принимать наименование грунта, соответствующее числу пластичности.

Таблица 3

К наименованию глинистого грунта, установленному по табл. 3, при содержании в образце рассматриваемого грунта 20  — 50 % (по весу) частиц крупнее 2 мм добавляется «гравелистый» (при окатанных частицах) или «щебенистый» (при неокатанных частицах).

2.8. Глинистые грунты следует различать по их состоянию согласно табл. 4 в зависимости от величины коэффициента консистенции В, определяемого по формуле

, (3)

где W  — естественная влажность грунта на момент определения его состояния в %;

W_p  — влажность на границе раскатывания, определяемая по ГОСТ 5183—64;

w_t ¾ влажность на границе текучести, определяемая по ГОСТ 5184—64.

Таблица 4

2.9. Глинистые грунты следует считать переувлажненными, если их влажность превышает значения, при которых грунт в насыпи может быть уплотнен до требуемых величин (п. 2.19), а в пределах выемок они имеют коэффициент консистенции В > 0,25.

2.10. К грунтам особых разновидностей следует относить грунты и скальные породы, обладающие при определенных условиях специфически неблагоприятными строительными свойствами, которые необходимо учитывать при проектировании земляного полотна (приложение 3).

2.11. К просадочным от замачивания следует относить глинистые грунты, имеющие G £ 0,6 и значение

(4)

где e ₀  — коэффициент пористости образца природного сложения и влажности;

e _т — коэффициент пористости того же образца грунта при влажности на границе текучести.

2.12. К набухающим следует относить глинистые грунты, у которых суммарный показатель степени набухания — усадки D V _с составляет

(5)

где D V _н и D V _у  — показатели, соответственно характеризующие степень набухания и усадки, определяемые по формулам

(5' )

(5" )

где V_o  — первоначальный объем образца грунта в см³ ;

V _н , V_y  — объемы образцов соответственно после свободного набухания при, увлажнении и после свободной усадки при высушивании.

Грунты, имеющие D V _с ³ 0,20, являются сильнонабухающими.

2.13. Грунты для насыпей следует применять с учетом их свойств и состояния, особенностей природных условий в пределах участка размещения проектируемого объекта, а также места нахождения запасов грунта (табл. 5).

Таблица 5

Для насыпей во всех условиях можно применять грунты, состояние которых под воздействием природных факторов практически не изменяется или изменяется незначительно и не влияет на прочность и устойчивость земляного полотна. К ним следует относить:

скальные из слабовыветривающихся и легковыветривающихся неразмягчаемых горных пород;

крупнообломочные, песчаные, за исключением мелких недренирующих и пылеватых песков;

супеси легкие крупные.

Применение этих грунтов, а также кислых и нейтральных металлургических шлаков может быть ограничено только по экономическим соображениям с учетом местных условий.

2.14. Грунты, а также шлаки и золошлаковые смеси, состояние и свойства которых существенно изменяются под воздействием природных факторов. Допускаются к использованию в качестве материала для насыпей с учетом ограничений. К таким грунтам относятся:

скальные из легковыветривающихся размягчаемых горных пород (см. приложение 1);

мелкие недренирующие и пылеватые пески;

глинистые грунты;

некоторые грунты особых разновидностей (см. п. 2.10).

Возможность и целесообразность применения этих грунтов, а также шлаков и золошлаковых смесей устанавливаются в зависимости от местных условий и технико-экономических соображений с учетом обоснованного выбора конструкции насыпи, а также способов защиты земляного полотна от разрушающего воздействия природных факторов. При этом глины мергелистые, сланцевые и жирные; грунты меловые, тальковые и трепельные, а также шлаки и золошлаковые смеси разрешается применять только для верхней части пойменных и подтопляемых насыпей.

2.15. Не допускается, как правило, применять для насыпей следующие грунты:

глинистые избыточно засоленные (см. приложение 3);

глинистые с влажностью, превышающей допустимую (см. п. 2.22);

торф, ил, мелкий песок и глинистые грунты с примесью ила и органических веществ;

верхний почвенный слой, содержащий в большом количестве корни растений, — для насыпей высотой до 1 м;

тальковые, пирофиллитовые грунты и трепелы — для насыпей на мокром основании (п. 2.23) и на участках, где возможен длительный застой воды;

грунты, содержащие гипс в количестве, превышающем нормы, приведенные в табл. 6.

Таблица 6

Перечисленные в п. 2.15 грунты разрешается применять в исключительных случаях для дорог III — V категорий при обязательном осуществлении дополнительных мер, направленных на обеспечение требуемой прочности и устойчивости земляного полотна.

2.16. Для насыпей, возводимых средствами гидромеханизации, следует применять дренирующие грунты. Использование мелких, пылеватых песков и супесей разрешается при условии, что в теле возводимой насыпи будет не более 15% частиц размером менее 0,1 мм.

2.17. Для нижней части постоянно подтопляемых насыпей, при сооружении которых требуется отсыпка грунта в воду, необходимо применять скальные или крупнообломочные грунты, песок крупный или средней крупности, а также супесь легкую крупную с содержанием в ней глинистых частиц нс более 6%.

Нормы уплотнения грунта в теле насыпей

2.18. В проектах необходимо предусматривать работы по уплотнению насыпей из грунтов всех видов, за исключением скальных из слабовыветривающихся горных пород (для железнодорожных насыпей). Для верхней части насыпей из скальных грунтов слабовыветривающихся пород следует применять щебенистый материал.

Уплотнение в железнодорожных насыпях скальных грунтов из легковыветривающихся пород (аргиллитов, алевролитов, глинистых сланцев и т.п.), а также крупнообломочных грунтов, в том числе с глинистым заполнителем, обеспечивается посредством:

назначения необходимого числа проходов уплотняющих машин, устанавливаемого на основе предварительного пробного уплотнения;

ограничения толщины отсыпаемых слоев и размеров отдельных камней;

создания запаса на осадку согласно нормам, приведенным в табл. 7, п. 1.

Таблица 7

2.19. Требуемую плотность песчаных и глинистых грунтов в теле насыпей в г/см³ следует определять по формуле

,

где — максимальная плотность (объемный вес скелета используемого грунта) в г/см³ , определяемая по методу стандартного уплотнения (приложение 2);

К — минимальный коэффициент уплотнения, принимаемый по табл. 8 — для железнодорожных насыпей и табл. 9 — для автодорожных.

Таблица 8

Уменьшение коэффициента уплотнения песчаных и глинистых грунтов по сравнению с нормами, приведенными в табл. 8, допускается для насыпей железных дорог в случаях невозможности или нецелесообразности достижения этих значений по физическим свойствам фунтов с малой влажностью, в том числе сухих барханных песков, или переувлажненных глинистых гротов. Для насыпей автомобильных дорог такое уменьшение по сравнению с величинами табл. 9 необходимо предусматривать в случае применения глинистых переувлажненных грунтов.

Таблица 9

Уменьшенные значения коэффициента уплотнения следует принимать на основе данных стандартного уплотнения с учетом положений пп. 2.22, 5.9, а также предусматривать дополнительные меры, обеспечивающие общую устойчивость земляного полотна и прочность его основной площадки для железных дорог и верхней части земляного полотна для автомобильных дорог, с обоснованием решений технико-экономическими расчетами.

Для железнодорожных насыпей, возводимых с К £ 0,95, следует предусматривать запас на осадку по нормам табл. 7.

При этом для верхней части (толщиной 0,5 — 1,0 м) железнодорожных насыпей во всех случаях не допускается применять грунты, абсолютное значение плотности которых после уплотнения менее 1,45 г/см³ .

Для автодорожных насыпей коэффициент уплотнения одноразмерных песков, за исключением сухих барханных, следует назначать по табл. 10. При этом необходимо учитывать, что покрытия капитального типа на насыпях из одноразмерных песков допускается устраивать, как правило, не ранее чем через год после сооружения земляного полотна.

Таблица 10

2.20. Фактический объем потребного грунта для насыпей — V _нф в м³ в случаях, когда требуемая плотность грунта в теле насыпи больше естественной плотности грунта и резерве (карьере), определяется по формуле

V _нф . = V _н K ₁ . (7)

где V _н ¾ объем проектируемой насыпи в м³ ;

K ₁ ¾ коэффициент относительного уплотнения грунта в теле насыпи, определяемый по формуле

(7' )

где и плотность грунта в г/см³ , соответственно требуемая в насыпи и естественная в резерве (карьере).

Нормы влажности грунтов

2.21. Влажность песчаных и глинистых грунтов, подлежащих уплотнению, необходимо учитывать при оценке возможности использования их в насыпях, а также при установлении коэффициента уплотнения. Для насыпей следует применять преимущественно грунты, имеющие оптимальную влажность W_o или близкую к ней.

Примечание. Численные значения оптимальной влажности следует определять при испытании данного грунта по методу стандартного уплотнения (см. приложение 2).

Если естественная влажность используемых глинистых грунтов окажется (в резерве, карьере, выемке) ниже 0,9 W_o и песков — менее 4%, необходимо предусматривать искусственное увлажнение их до получения оптимальной влажности.

2.22. Максимальная влажность W_пр , при которой будет обеспечена требуемая плотность грунта в насыпях для железных дорог, устанавливается по кривой стандартного уплотнения данного грунта или определяется по формуле

W_p + 0,25 W_n ³ W_np = 100 %, (8)

где W_n  — число пластичности, равное W _т — W_p , в %. Значения W _т , W_p , приведены в формулах (3), (6);

V — содержание воздуха в порах грунта, принимаемое равным в супесях 5%, в суглинках и глинах — 3 — 4%;

— удельный вес грунта; при отсутствии лабораторных данных его значение можно принимать равным для: супесей — 2,68; суглинков — 2,70; глин — 2,74 г/см³ ;

 — удельный вес воды, принимаемый равным 1 г/см³ .

Максимальная влажность грунтов W_np для насыпей автомобильных дорог может быть определена по формуле

W_np = K_y W_o , (8')

где К_у  — коэффициент «переувлажнения», принимаемый по табл. 11;

W_o  — оптимальная влажность в % для данного грунта (см. приложение 2).
