3.7. При параллельной прокладке участки водопроводных линий из пластмассовых труб следует проектировать выше канализационных трубопроводов. При невозможности обеспечить прокладку выше канализационного трубопровода, транспортирующего агрессивные, токсичные, пахучие жидкости, водопровод следует проектировать из стальных труб.

3.8. При пересечении с канализацией па расстоянии, меньшем 0,4 м (по вертикали в свету), водопроводы из пластмассовых труб должны проектироваться в футлярах из стальных труб. Расстояние от обреза футляра до пересекаемого трубопровода должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м в крупнообломочных и песчаных грунтах.

3.9. При пересечении водопроводов из пластмассовых труб с теплопроводами и кабелями пластмассовые трубы следует заключать в футляры из асбестоцементных или металлических труб.

Расстояние от стенок футляра до кабеля пли стенки основания перекрытия канала теплосети должно быть не менее 0,5 м.

3.10. Водопроводы из пластмассовых труб при пересечении с железными и автомобильными дорогами, а также с трамвайными путями следует прокладывать в футлярах в соответствии с указаниями глав СНиП по проектированию наружных сетей и сооружений водоснабжения и канализации. Длина концов футляра, выступающих за пределы пересекаемого сооружения, должна быть не менее 1,5 м. Внутренний диаметр футляра должен быть больше наружного диаметра трубы на 200 мм.

3.11. Ширина траншеи по дну при прокладке водопровода и канализации должна приниматься в соответствии с требованиями главы СНиП по производству работ по возведению земляных сооружений. При этом необходимо предусматривать уплотнение грунта пазух траншеи.

3.12. На поворотах прокладку полиэтиленовых трубопроводов по пологой кривой следует принимать в соответствии с требованиями главы СНиП по производству работ наружных сетей и сооружений водоснабжения, канализации и теплоснабжения. При этом рекомендуется принимать радиус кривизны; 30D — для труб из ПНП, 120D  — для труб из ПВП, 200D  — для труб из ПП, 300D  — для труб из ПВХ.

3.13. При конструировании водопроводов и напорной канализации с раструбными соединениями на резиновых кольцах в местах поворота, ответвлений и тупиковых участков должно предусматриваться устройство упоров.

3.14. Крепление арматуры к стенкам и днищу колодца, туннеля или канала следует производить при помощи анкерных болтов и полухомутов или замоноличиванием бетоном не подлежащих замене деталей, например пожарных подставок или металлических трубных вставок, с помощью которых осуществляется присоединение пластмассового трубопровода к задвижкам, вантузам, клапанам и т. д.

3.15. Соединение пластмассовых труб с трубами из других материалов (стальными, чугунными, асбестоцементными и т. д.) следует выполнять на фланцах. В качестве уплотняющего материала фланцевых соединений следует применять мягкую эластичную резину толщиной 4—6 мм.

Примечание. Фланцевые соединения, как правило, следует устанавливать в колодцах. При соответствующем обосновании допускается установка фланцевых соединений непосредственно в грунте с обеспечением мер по защите их от коррозии (например, путем заливки соединения битумно-резиновой холодной мастикой).

3.16. Пересечение пластмассовым трубопроводом стенок водопроводного колодца или фундамента зданий следует предусматривать с помощью стального или пластмассового футляра. Зазор между футляром и трубопроводом заделывается белым канатом, пропитанным раствором низкомолекулярного полиизобутилена в бензине в соотношении 1 : 1. Этот же тип заделки следует применять и для концов футляров.

Примечания: 1. В случае применения для заделки зазора просмоленного каната или пряди пластмассовую трубу следует обмотать полихлорвиниловой или полиэтиленовой пленкой в 2— 5 слоев.

2. Допускается производить заделку асбестовым материалом (тканью, шнуром) с герметизацией концов футляра гернитом.

3.17. Пластмассовые трубопроводы должны быть защищены от попадания прямых солнечных лучей.

4. Проектирование внутренних трубопроводов

4.1. Применение пластмассовых трубопроводов для внутренних сетей определяется проектом. Для систем внутренней бытовой канализации пластмассовые трубопроводы следует применять преимущественно в домах с санитарно-техническими кабинами или блоками, доставляемыми на строительную площадку в готовом для монтажа виде.

4.2. Пластмассовые трубы диаметром до 110 мм должны быть проложены, как правило, в шахтах, коробах, бороздах и т. п.

В местах возможного механического повреждения пластмассовых труб следует применять только скрытую прокладку в бороздах, каналах, шахтах.

4.3. К местам прокладки пластмассовых трубопроводов должен быть обеспечен легкий доступ посредством установки дверок, съемных щитов, решеток и т.п.

4.4. Трубопроводы не должны примыкать вплотную к поверхности строительных конструкций. Расстояние в свету между трубами и строительными конструкциями должно быть не менее 20 мм.

4.5. Расстояние в свету между пластмассовыми трубами и параллельно проложенными стальными трубами отопления и горячего водоснабжения должно быть не менее 100 мм. Пластмассовые трубы должны проходить,

Рис. 11. Устройство а , размеры П-образного компенсатора для труб диам, до 50 мм б ; и лирообразного компенсатора в

1— пластмассовый трубопровод; 2  — жесткий каркас; 3  — опора; 4  — направляющие хомуты; 5  — компенсационный хомут

как правило, ниже труб отопления и горячего водоснабжения.

Расстояние в свету между пересекающимися пластмассовыми трубами и стальными трубами отопления и горячего водоснабжения должно быть не менее 50 мм.

4.6. В местах прохода через строительные конструкции пластмассовые трубы необходимо прокладывать в футлярах. Длина футляра должна на 30—50 мм превышать толщину строительной конструкции. Расположение стыков в футлярах не допускается.

4.7. Расстояние между креплениями на горизонтальных и вертикальных участках напорного трубопровода следует принимать в соответствии с табл. 7 и 8.

4.8. Конструкцию П-образных и лирообразных компенсаторов для труб из ПВХ следует принимать в соответствии с рис. 11.

4.9. Для труб наружным диаметром до 50 мм при расстоянии между неподвижными креплениями менее 12 м размеры П-образного компенсатора допускается принимать в соответствии с рис. 11.

4.10. Размеры лирообразного компенсатора для трубопровода длиной до 12 м следует принимать по рис. 11, при этом: R ₁ = 5D , R ₂ = 3,5D ; b = 3D ; h = 15D , где D  — наружный диаметр трубы.

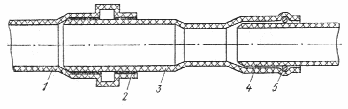

Рис. 12. Соединение труб из ПВХ с резиновыми кольцами (а ) и клеевые (б и в )

1 — гладкий конец трубы; 2  — конец трубы с раструбом; 3 — резиновое уплотнительное кольцо; 4  — монтажная метка; 5 — клеевой шов; 6 — зазор для компенсации температурных удлинений

4.11. На канализационных трубопроводах, соединяемых при помощи раструбов с резиновыми уплотнительными кольцами, воспринимающими температурные удлинения, установку компенсаторов предусматривать не следует.

4.12. Компенсация температурных удлинений при использовании сварных и клеевых соединений должна обеспечиваться с помощью соединений с резиновыми уплотнительными кольцами, вставляемыми в обычный или компенсационный (удлиненный) раструб.

4.13. При скрытой прокладке канализационных трубопроводов в местах установки на трубопроводе ревизий и прочисток следует предусматривать смотровые люки с дверцами.

4.14. Вытяжную часть стояка канализации рекомендуется выполнять из пластмассовых труб.

4.15. Следует предусматривать жесткое и прочное крепление санитарных приборов, приемников бытовых сточных вод, а также водосточных воронок к строительным конструкциям.

4.16. Склеивание гладких концов труб из ПВХ (рис. 12) с раструбами, имеющими желобки под резиновые кольца, допускается только при использовании зазорозаполняющих клеев (на поверхность желобка клеи не наносится). Склеивание концов труб с гладкими раструбами следует производить с помощью клеев, заполняющих и не заполняющих зазоры между поверхностями

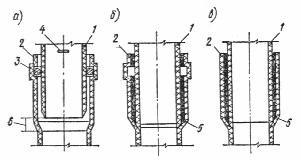

Рис. 13. Узел соединений раструбного конца детали из ПВХ с гладким концом полиэтиленовой трубы

1  — раструбный конец с желобком детали из ПВХ; 2 — клеевой шов; 3 — переходной патрубок из ПВХ; 4  — гладкий конец полиэтиленовой трубы; 5 — уплотнительное кольцо из резины марки 3311

соединяемых элементов, при этом зазоры следует принимать в соответствии с указаниями п. 10.2 настоящей Инструкции.

4.17. Для соединения гладких концов деталей из ПВП наружными диаметрами 107,5—108,3 и 48,6—49,2 мм с раструбами труб из ПВХ наружными диаметрами соответственно 110—110,6 и 50—50,4 мм следует использовать переходные патрубки, на которых формуется раструб (рис. 13).

4.18. Для соединения гладких концов деталей наружными диаметрами 110—110,6 и 50—50,4 мм из ПНП, ПВП, ПП и ПВХ с раструбами деталей из ПВП наружными диаметрами 107,5—108,3 и 48,6—49,2 мм следует предусматривать калибровку гладких концов на размеры соответственно 107,5—108,3 и 48,6—49,2 мм. Соединение уплотняется резиновыми уплотнительными кольцами.

4.19. Соединение сварных разводок с канализационными стояками, а также соединение разводок между собой в условиях строящегося объекта надлежит производить на раструбе с резиновым уплотнительным кольцом. При соединении разводок между собой допускается применение двухраструбных муфт, .при этом муфты необходимо закреплять.

4.20. Выпуски унитазов следует соединять с пластмассовыми канализационными трубами соединительными патрубками с резиновыми манжетами.

4.21. Гладкие концы чугунных деталей (выпуски трапов, водосточные воронки и т. п.) следует соединять с пластмассовыми трубами соединительными раструбными патрубками с резиновыми кольцами с последующим заполнением зазора раствором на расширяющемся цементе.

4.22. Гладкие концы труб из ПНП, ПВП, ПП, ПВХ с раструбом чугунной канализационной трубы того же диаметра следует соединять круглым резиновым кольцом с последующим заполнением раструба раствором расширяющегося цемента.

При отсутствии колец допускается применение соединений с заделкой раструба просмоленной прядью и раствором расширяющегося цемента, при этом внутрь конца пластмассовой детали следует запрессовать в нагретом состоянии отрезок стальной трубы.

Поверхность труб из ПВХ на длине раструба надлежит очищать растворителем, покрывать слоем клея и обсыпать песком, а поверхность деталей из ПНП, ПВП и ПП следует оплавлять, после чего также покрывать песком.

4.23. Пластмассовую трубу с керамической канализационной трубой того же диаметра надлежит соединять раструбной вставкой с отбуртованным гладким концом. Раструбную щель следует заделывать льняной прядью, пропитанной раствором полиизобутилена в бензине (соотношение 1:1) с последующим заполнением зазора раствором на расширяющемся цементе.

4.24. Пластмассовые отводные трубы наружным диаметром 40 мм от сифонов умывальников, моек и ванн к сети внутренней канализации диаметром 50 мм следует присоединять с помощью перехода 50х40 мм или переходной резиновой детали.

4.25. Канализационные стояки, смонтированные в санитарно-технических кабинах, следует соединять междуэтажной вставкой, выполненной в виде отрезка пластмассовой канализационной трубы.

4.26. Соединение пластмассового водосточного стояка с чугунной водосточной воронкой следует предусматривать на пластмассовых или стальных переходных деталях.

Соединение стального патрубка с пластмассовой трубой следует выполнять с помощью компенсационных патрубков, уплотняемых резиновыми кольцами, а также на фланцах с использованием полиэтиленовых втулок под фланцы или патрубков с утолщенным буртом.

В зависимости от вида соединения воронки со стояками (прямого или с отступом) стальные переходные детали следует предусматривать прямыми или изогнутыми с устройством для прочистки стояка.

4.27. Соединение водосточных стояков со стальными отводными трубопроводами, прокладываемыми в подвалах зданий для открытого выпуска дождевых вод на отмостку здания, следует производить, используя фланцевые соединения или переходные детали.

4.28. Для водосточных стояков необходимо применять пластмассовые канализационные трубы но ГОСТ 22689—77 или напорные трубы из ПВП, ПНП и ПВХ типов, указанных в табл. 9.

Таблица 9

4.29. Максимальную водосборную площадь F , м² , приходящуюся на один водосточный стояк, выполненный из ПВП, ПНП и ПВХ диаметром 75—125 мм типа Л, СЛ и С, следует определять по графикам на рис. 14 в зависимости от интенсивности дождя в л/с с 1 га для данной местности продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной одному году (q ₂₀ ).

4.30. Для прокладки водосточных стояков из ПВП следует предусматривать соединения с резиновыми уплотнительными кольцами, из ПВХ — клеевые и соединения с резиновыми уплотнительными кольцами.

Трубы из ПНП в системах внутренних водостоков следует применять в виде бухт-стояков полной заводской готовности. Допускается сварная конструкция бухт-стояков из труб диаметром 75 и 90 мм типа СЛ.

4.31. Для компенсации температурных удлинении водосточных стояков из ПВХ с клеевыми соединениями необходимо предусматривать одно компенсационное соединение с резиновым уплотнительным кольцом на пять— восемь этажей.

Компенсацию температурных удлинении стояков из ПНП следует предусматривать за счет укладки труб «змейкой» в штробах и шахтах.

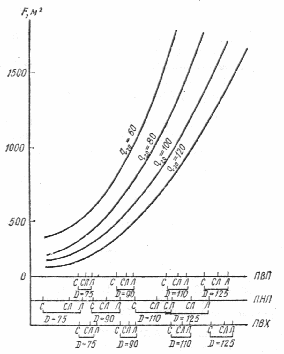

Рис. 14. График для определения водосборной площади F в зависимости от типоразмера пластмассовых водосточных стояков

5. Крепление пластмассовых трубопроводов

5.1. Для пластмассовых трубопроводов следует применять подвижные крепления, допускающие их перемещения в осевом направлении, и неподвижные крепления, не допускающие таких перемещений.

Неподвижные крепления должны направлять удлинения трубопроводов в сторону компенсаторов (для ПВХ) и гнутых деталей, обеспечивая минимальное силовое воздействие на узлы пересечения и другие элементы трубопроводов.

Неподвижные крепления на трубах из ПВП, ПНП, ПП и ПВХ следует выполнять с помощью приваренных (для ПВП, ПНП и ПП) или приклеенных (для ПВХ) к телу трубы упорных колец — для труб диаметром до 160 мм, сегментов — для труб диаметром больше 160 мм. Если необходимо обеспечить перемещение трубопровода только в одном направлении, достаточно наличия кольца (сегментов) с одной стороны.

Неподвижное крепление трубопровода на опоре путем сжатия трубы не допускается.

В качестве подвижных креплений следует применять хомуты, внутренний диаметр которых должен быть на 1—3 мм больше наружного диаметра монтируемого трубопровода.

5.2. Расстановку неподвижных креплений следует принимать из условия, чтобы температурные изменения участков трубопроводов не превышали их компенсирующую способность.

Расстояния от осей тройников до креплений на трубопроводе из ПВХ следует принимать не менее 12 D , для труб из ПВП и ПП — 6 D , из ПНП — 3 D .

Расстояние от концов отводов до креплений следует принимать равным

(13)

где К — коэффициент, принимаемый равным: для труб из ПВХ — 30, из ПВП и ПП — 10, из ПНП — 5;

D l — удлинение, которое необходимо компенсировать;

D _н  — наружный диаметр трубы.

5.3. Расстояние между неподвижными креплениями следует принимать не более 400 D .

5.4. Для восприятия линейной компенсации трубопроводов значительной протяженности, не имеющих поворотов, на трубах из ПВХ с неразъемными соединениями следует предусматривать установку П- и лирообразных компенсаторов. Компенсация линейных удлинений труб из ПВП, ПНП, ПП обеспечивается продольным изгибом при прокладке их на сплошной опоре, ширина которой должна допускать возможность изгиба трубопровода при перепаде температур.

Использовать компенсирующую способность фасонных деталей, сваренных из труб, не допускается.

5.5. Трубопроводы диаметром до 110 мм включительно допускается прокладывать на сплошном основании, делая разрывы в местах установки разъемных соединений.

5.6. При переходе горизонтального трубопровода в вертикальный расстояние от поворота до первого крепления на горизонтальном участке следует устанавливать в соответствии с табл. 10. При прокладке труб диаметром

Таблица 10

до 110 мм включительно на сплошном основании такое же расстояние следует принимать от основания до вертикального трубопровода. У конца основания между ним и трубой следует предусматривать резиновую прокладку.

5.7. Горизонтальные участки трубопроводов следует крепить к сплошному основанию с помощью хомутов через каждые 2 м.

5.8. Вертикальные участки трубопроводов, как правило, следует закреплять с помощью крепления, устанавливаемого под раструбом фасонной детали или фланцевого соединения. При отсутствии их крепления следует устанавливать под приваренными к трубе кольцами или сегментами, выполненными из трубы того же типа и диаметра.

5.9. Длина незакрепленных на сплошном основании участков горизонтальных трубопроводов в местах поворотов и присоединения их к аппаратам, оборудованию, фланцам не должна превышать 0,5 м.

5.10. Между трубопроводом и хомутом или подвеской следует помещать прокладку из мягкого материала (резина), приклеиваемую к креплению клеем 88Н (ТУ 38-105-540-73). Ширина прокладки должна превышать ширину хомута или подвески не менее чем на 10 мм.

5.11. Расстановку креплений на трубопроводе системы внутренней бытовой канализации следует предусматривать из условия:

крепления должны направлять удлинения трубопровода в сторону соединений; используемых в качестве компенсаторов (рис. 15)

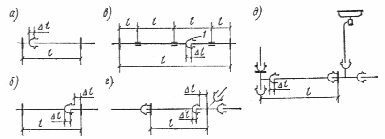

Рис. 15. Варианты расстановки креплений на канализационном трубопроводе

а — неподвижное крепление; б  — подвижное крепление, в  — зазор для компенсации температурных удлинений; г и д — расстояния между креплениями; 1 — компенсационный (удлиненный) раструб

крепление, устанавливаемое на гладком конце трубы или фасонной части, должно располагаться от раструба на расстоянии, допускающем температурные удлинения трубопровода;

на патрубках, используемых для присоединения к сети унитазов и трапов, а также на отводных трубах от пластмассовых сифонов установку креплений предусматривать не следует;

на трубопроводах рекомендуется установка одного разъемного соединения с резиновым уплотнительным кольцом между двумя неподвижными креплениями. При этом удлинение трубопровода не должно превышать компенсирующей способности соединения.

5.12. Расстояние между креплениями на горизонтальных трубопроводах внутренней бытовой канализации и внутренних водостоков должно быть не более 10 D , на вертикальных — 20 D , где D  — наружный диаметр трубы.

5.13. Трубопроводная арматура и металлические фасонные части, находящиеся на трубопроводе, должны иметь самостоятельное крепление, предотвращающее передачу веса на трубопровод. Усилия, возникающие при пользовании арматурой в процессе ее эксплуатации, не должны передаваться на трубопровод.

5.14. Крепление трубопроводов следует покрывать антикоррозионным покрытием.

Б. МОНТАЖ ВОДОПРОВОДНЫХ

И КАНАЛИЗАЦИОННЫХ СЕТЕЙ

6. Общие указания

6.1. Пластмассовые трубы должны храниться на стеллажах в закрытых помещениях или под навесами, а в условиях строительной площадки — в тени или под навесом в горизонтальном положении или укладываться в штабеля. Высота штабеля не должна превышать: для труб из ПНП типов Т, С и СЛ — 2,3 м; из ПВП и ПН — 2,8 м; из ПВХ — 2,6 м; для труб из ПНП типа Л — 1,5 м; из ПВП и ПП — 2 м; из ПВХ — 1,7 м.

Хранить пластмассовые трубы и фасонные части в закрытом помещении следует не ближе 1 м от нагревательных приборов.

6.2. Пластмассовые трубы и фасонные части необходимо оберегать от механических нагрузок и ударов. Поверхности пластмассовых труб необходимо оберегать от нанесения царапин.

При перевозке пластмассовые трубы необходимо укладывать на ровную поверхность транспортных средств, предохраняя от острых металлических углов и ребер.

6.3. При перевозке труб длиной более 8 м длина свешивающихся с кузова машины или прицепа концов труб не должна превышать 1,5 м.

6.4. Узлы трубопровода надлежит доставлять на объекты строительства, как правило, в контейнерах, в которых детали трубопроводов должны быть закреплены. На контейнерах должна быть надпись «Не бросать».

6.5. Транспортировка, погрузка и разгрузка пластмассовых труб из ПВП, как правило, производится при температуре наружного воздуха не ниже минус 20° С; ПНП минус 30° С, а ПВХ и ПП минус 10° С. Так как трубы из ПВХ и ПП имеют повышенную хрупкость при отрицательных температурах, их транспортирование при температуре до минус 20° С допускается при использовании пакетов или других устройств, обеспечивающих фиксацию труб, а также при принятии особых мер предосторожности.

6.6 Пластмассовые трубы и трубозаготовки, доставляемые на объект в зимнее время, перед их применением в зданиях должны быть предварительно выдержаны при положительной температуре не менее 2 ч.

7. Трубозаготовительные работы

Организация трубозаготовительных работ

7.1. Изготовление деталей и отдельных узлов трубопроводов должно производиться на заводах монтажных заготовок или трубозаготовительных мастерских с учетом их транспортабельности и сохранности при перевозках, а на монтажной площадке должны осуществляться сборка и сварка (склеивание) трубопроводов из готовых узлов с минимальным числом соединений.

7.2. Сборку элементов узлов следует производить в кондукторах, обеспечивающих фиксацию положения отдельных элементов узлов трубопроводов и облегчающих сборку.

7.3. При сборке фланцевых соединений следует применять мягкие эластичные прокладки из резины.

Сборку резьбовых соединений рекомендуется выполнять специализированным монтажным инструментом, конструкция которого должна исключать механическое повреждение деталей.

7.4. Соединения должны испытываться гидравлическим способом на герметичность:

безнапорные трубопроводы — на давление 0,2 кгс/см² ;

напорные трубопроводы — на давление, в 1,5 раза большее максимального рабочего, но не менее 2 кгс/см² ;

продолжительность испытания 2 мин.

7.5. Отклонения габаритов заготовительных деталей трубопроводов от заданных не должны превышать ± 2 мм, узлов — ± 5 мм.

Перед отправкой на монтаж узлы следует маркировать путем нанесения маркировки на конец узла цветной водостойкой краской на расстоянии 200—300 мм от края.

Механическая обработка пластмассовых труб

7.6. Разметку пластмассовых труб следует производить на специальном стеллаже или в желобе.

7.7 Резку пластмассовых труб следует выполнять:

на станках с дисковыми пилами толщиной 1,5—2 мм с шагом зубьев 3—4 мм и разводкой зубьев 0,5—0,6 мм на сторону; частота вращения диска для ПВП, ПНП, ПП должна быть 2000¸ 3000 об/мин; ПВХ — 600¸ 800 об/мни, для чистого обреза торца необходимо применять пилы бсз развода зубьев с равномерно уменьшающейся к центру диска толщиной;

на разметочно-отрезных станках;

на станках гильотинного типа для тонкостенных труб;

электроприводными ножовками (длина полотна ножовки должна быть 450—500 мм, толщина 1,5 мм, высота зубьев 1,5—2 мм, развод зубьев 0,5—0,7 мм);

труборезом с пневматическим приводом, у которого в качестве режущего инструмента применяется отрезной резец;

вручную ножовками для резки металлов, мелкозубыми плотницкими пилами и столярными ножовками.

7.8. Отклонение от угла реза не должно превышать 0,5 мм — для труб с наружными диаметрами до 50 мм, 1 мм — для труб наружным диаметром 50—160 мм и 2 мм — для труб наружным диаметром более 160 мм.

7.9. Сверление отверстий диаметром до 50 мм в пластмассовых трубах надлежит производить на сверлильных станках перовыми и спиральными сверлами, циркульными резцами и специальными трубными сверлами. Сверление отверстий диаметром свыше 50 мм — циркульными резцами или трубными сверлами.

В процессе сверления сверло необходимо периодически выводить из отверстия для его охлаждения и удаления стружки.

7.10. Для снятия фасок на концах труб надлежит применять механизированные и ручные приспособления, режущим инструментом которых являются специальные фрезы, резцовые головки с несколькими ножами или резцы.

Формование пластмассовых труб

7.11. В результате формования труб осуществляются отбортовка, калибровка, а также получаются утолщенные бурты, гладкие и с желобками под резиновые кольца раструбы и вытяжка отростков на трубах для тройников и крестовин.

7.12. Нагрев и размягчение пластмассовых труб следует производить в ваннах с глицерином, гликолем, трансформаторным маслом (последнее — только для ПВХ) и т. п., нагревателях с инфракрасными излучателями или в воздушных печах. Температура нагрева должна устанавливаться в заданных режимах с помощью терморегулятора.

7.13. Температуру теплоносителя (глицерина или воздуха) внутри нагревательного устройства следует выбирать в соответствии с данными, приведенными в табл. 11.

Таблица 11

7.14. Ванны с нагревательной жидкостью должны иметь устройства (типа подвижной решетки), регулируемые по высоте ванны, для установки и поддержки труб на требуемую длину нагреваемого участка. Для уменьшения испарения нагретой жидкости ванна должна снабжаться съемной крышкой.

7.15. В качестве инфракрасных излучателей для нагрева труб следует использовать стержневые, U -образные и другие электрические нагреватели (ТЭНы).

Примечание. Допускается применение нагревательных устройств с навивкой спирали.

7.16. Для получения направленного лучистого потока инфракрасные излучатели надлежит помещать в рефлектирующие устройства.

7.17. Односторонний нагрев допускается для труб с толщиной стенки до 3—3,5 мм. При большей толщине стенки излучатели следует устанавливать как снаружи, так и внутри трубы.

7.18. Теплоотдача установки с инфракрасным нагревом должна регулироваться изменением расстояния между излучателями или уменьшением подаваемого на ТЭНы напряжения. Для равномерного нагрева инфракрасными излучателями трубы в поле облучения нужно вращать со скоростью 3—4 об/мин.

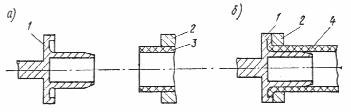

Рис. 16. Схема формования отбортовки

а  — положение до формования; б  — положение по окончании формования; 1 — дорн; 2 — прижимной фланец; 3 — труба; 4 — труба с отбортовкой

Рис. 17. Схема формования утолщенною бурта на конце трубы

а  — положение до начала формования; б  — положение по окончании формования; 1  — труба; 2 — верхняя полуматрица; 3 — нижняя полуматрица; 4 — пуансон; 5 — труба с отформованным утолщенным буртом

7.19. Для поточной обработки труб следует применять конвейерную установку, в которой вращение труб при их поступательном движении вдоль излучателей осуществляется за счет прижимного элемента.

7.20. Нагрев концов труб в воздушных печах следует производить путем подачи потока горячего воздуха на наружную и внутреннюю поверхности труб.

7.21. Отбортовку на трубе следует формовать вдвигаемым внутрь пуансоном и прижимным фланцем, оформляющим наружную поверхность отбортовки (рис. 16).

7.22. Для формования утолщенных буртов следует использовать разъемную пресс-форму (рис.17).

7.23. Гладкий раструб на трубе следует формовать дорном, вдвигаемым в нагретую размягченную трубу. Станки для формования должны иметь упорные кольца для снятия охлажденной трубы с дорна. Калибровку концов труб следует выполнять в цилиндрической гильзе с прижатием стенок труб к гильзе с помощью расположенной в ней надуваемой резиновой камеры.

Примечание. Допускается формование раструба непосредственно трубой со снятой фаской на конце, при этом (для труб из ПВХ) необходимо фиксировать взаимное положение раструба и трубы для сохранения одинакового зазора по периметру склейки.

7.24. Для формования раструбов с желобком под резиновое кольцо следует применять механический дорн — подвижной конус, в пазах которого находятся специальные клинья с выступами для формования желобка.

7.25. Вытяжку отростков на трубах надлежит производить в нагретом состоянии при помощи тянущего механизма и пуансона.

7.26. Размеры всех формующих элементов следует назначать с учетом усадки отформованного изделия после охлаждения.

Рабочие поверхности всех формовочных инструментов должны быть отполированы.

7.27. Поверхность готового изделия должна быть ровной и гладкой. Допускаются незначительные следы от формующего и калибрующего инструмента. На поверхности и по торцу трещины и раковины не допускаются.

Разная толщина на раструбах, должна находиться в пределах допусков на толщину стенки грубы.

Гнутье труб

7.28. Гнутые детали пластмассовых (преимущественно из ПВХ) трубопроводов (отводы, утки, скобы, компенсаторы и др.) надлежит изготавливать из труб тех же типов, методом гнутья, в размягченном состоянии на трубогибочных станках или в шаблонах.
