РСН 68-87

РЕСПУБЛИКАНСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

Проектирование объектов промышленного

и гражданского назначения Западно-Сибирского

нефтегазового комплекса

Дата введения 1987-07-01

РАЗРАБОТАНЫ Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений Госстроя СССР (руководитель темы - Ю.Г. Вострокнутов, ответственный исполнитель - А. Я. Пантиелев), Ленинградским научно-исследовательским и проектным институтом по разработке генеральных планов и проектов застройки городов (руководитель - Э.А. Миленина), Ленинградским зональным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилых и общественных зданий (руководитель - Ю.Н. Лобанов).

С участием: Государственного ордена Трудового Красного Знамени научно-исследовательского института оснований и подземных сооружений имени Н.М. Герсеванова, Центрального ордена Трудового Красного Знамени научно-исследовательского и проектного института типового и экспериментального проектирования жилища, Государственного ордена Трудового Красного Знамени проектного института Промстройпроект, Всесоюзного проектного и научно-исследовательского института промышленного транспорта Промтрансниипроект, Государственного проектного института Тюменский Промстройпроект, Проектного института № 2, Научно-исследовательского института строительной физики, Производственного научно-исследовательского института по инженерным изысканиям в строительстве, Зонального ордена Трудового Красного Знамени научно-исследовательского и проектного института типового и экспериментального проектирования жилых и общественных зданий СибЗНИИЭП, Государственного ордена Трудового Красного Знамени проектного института Союзводоканалпроект, Государственного проектного института Сантехпроект, Сибирского научно-исследовательского и проектного института газонефтепромыслового строительства, Государственного ордена Трудового Красного Знамени проектного и научно-исследовательского института промышленности синтетического каучука, Государственного ордена Трудового Красного Знамени научно-исследовательского и проектного института азотной промышленности и продуктов органического синтеза, научно-производственного объединения "Пластополимер"

ВНЕСЕНЫ ЦНИИпромзданий Госстроя СССР

ПОДГОТОВЛЕНЫ к утверждению Управлением новой техники, технического нормирования и типового проектирования Госстроя РСФСР

УТВЕРЖДЕНЫ постановлением Государственного комитета РСФСР по делам строительства от 30.10.1987 г. протокол № 285.

1. Общие положения

1.1. Область применения

1.1.1. Настоящие строительные нормы распространяются на проектирование населенных пунктов, объектов промышленного и гражданского назначения на территории Западно-Сибирского нефтегазового комплекса.

Примечания: 1. Нормы не распространяются на проектирование объектов добычи, хранения, транспортировки нефти и газа и других специальных видов строительства.

2. Территория Западно-Сибирского нефтегазового комплекса принята в границах, соответствующих утвержденной постановлением Совета Министров РСФСР схеме расселения от 28 сентября 1985 года № 475.

3. В состав территории комплекса входят Ямало-Ненецкий, Ханты-Мансийский автономные округа Тюменской области и территории Томской области, расположенные севернее 58° северной широты.

1.1.2. Настоящие нормы следует применять совместно с утвержденными общесоюзными нормативными документами по проектированию и строительству, как уточнения, отражающие природно-климатические и местные условия территории Западно-Сибирского нефтегазового комплекса.

1.2. Природно-климатическое районирование

1.2.1. Территория Западно-Сибирского комплекса по природно-климатическим условиям региона относится к Iг и Iд строительно-климатическим подрайонам (в соответствии с картой климатического районирования территории СССР для строительства по СНиП 2.01.01.82).

1.2.2. По природно-климатическим условиям территория Западно-Сибирского комплекса подразделяется на три зоны: Полярную, Приполярную и зону Среднеобья.

Характеристика зон по природным, инженерно-геологическим и гидрогеологическим условиям дана в таблице 1.2.1, рис. 1.

Климатическая характеристика территории приведена в табл. 1.2.2.

Санитарно-гигиеническая характеристика территории приведена в таблице 1.2.3.

Примечания: 1. Климатические параметры для ряда пунктов на территории Западно-Сибирского комплекса в дополнение к СНиП 2.01.01-82, приведены в Приложении 1, табл. 1 ... 4.

2. Распределение климатических параметров на территории региона показано в Приложении 2, рис. 1 ... 9.

3. Дополнительные данные о температуре наружного воздуха, направлении и скорости ветра, снежном покрове, снегопереносе, метелях, солнечной радиации приведены в Приложении 1, табл. 1 ... 14.

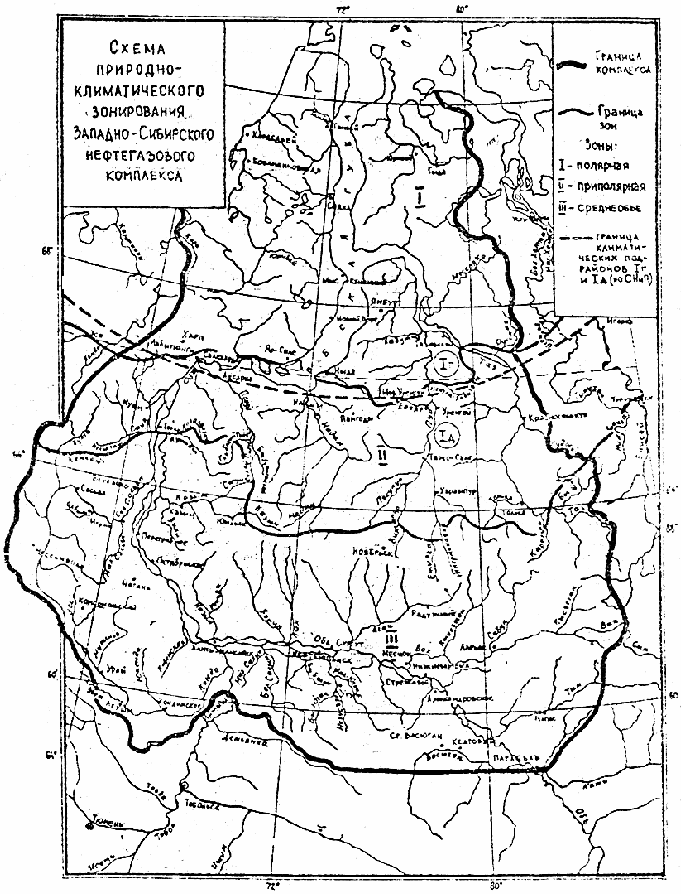

Схема природно-климатического зонирования

Западно-Сибирского нефтегазового комплекса

Рисунок I.

Таблица 1.2.1

Характеристика природных, инженерно-геологических

и гидрогеологических условий

Таблица 1.2.2

Климатическая характеристика территории

Продолжение табл. 1.2.2

Продолжение табл. 1.2.2

Таблица 1.2.3

Санитарно-гигиеническая характеристика

территории

1.3. Выбор площадок для размещения объектов

1.3.1. Размещение новых городов и поселков, а также перспективы развития существующих населенных пунктов следует определять исходя из анализа и оценки схемы размещения и комплексного развития производительных сил региона, существующей и прогнозируемой системы расселения, а также природно-климатических характеристик территории.

Прогноз развития производственной и непроизводственной инфраструктуры для базовых городов должен предусматривать помимо профилирующей для региона нефтяной и газовой промышленности и сопутствующих им производств, заменяющую промышленность на этапах выработки месторождений нефти и газа.

1.3.2. Для вахтовых поселков следует выбирать участки вблизи возводимых или эксплуатируемых объектов, по возможности, наиболее благоприятные в санитарно-гигиеническом и инженерно-геологическом отношениях, требующие минимального объема инженерной подготовки, планировочных работ и мероприятий по сохранению естественного состояния природной среды.

1.3.3. Решения по размещению промышленных предприятий следует принимать на основе утвержденной градостроительной документации с учетом дальнейшей перспективы их развития.

Решения по размещению предприятий должны согласовываться с территориальной проектной организацией, которая разрабатывает "Схему размещения промышленных предприятий".

1.3.4. Основным принципом размещения промышленных предприятий и объектов должно быть их максимальное приближение к селитебным районам с учетом противопожарных требований, санитарно-гигиенических и природно-климатических условий, а также транспортных условий доставки трудящихся к местам приложения труда, за исключением нефтегазодобывающих объектов.

1.3.5. При выборе площадок под строительство в зоне Среднеобья следует избегать участков с вечномерзлыми грунтами.

1.4. Инженерные изыскания

1.4.1. Инженерные изыскания на территории Западно-Сибирского комплекса следует проводить в соответствии с требованиями СНиП II-9-78 и РСН-31-83.

Инженерно-геологические изыскания в полярной и приполярной зонах следует проводить, как правило, в три стадии: предварительная, проектная стадия и рабочие чертежи.

1.4.2. В результате инженерных изысканий должен быть дан прогноз изменения температурного режима грунтов и глубин сезонного промерзания и оттаивания при нарушении естественных условий, дополненный прогнозом развития наиболее опасных для конкретного района строительства физико-геологических процессов, развитие которых не определяется температурой грунта (термоэрозия, заболачивание и подтопление).

Материалы изысканий для проектирования оснований и фундаментов при строительстве по принципу II должены включать в себя данные лабораторных и полевых определений прочностных и деформационных свойств оттаявших грунтов. Исследование геологического разреза и свойств грунтов должны проводиться до глубины не менее максимальной расчетной глубины оттаивания грунтов в основании зданий и сооружений.

1.4.3. При изучении мерзлотных физико-геологических явлений необходимо проводить разделение подземных льдов на повторножильные и пластовые.

1.4.4. В полярной зоне необходимо изучение криопегов: глубины залегания, температуры, общей минерализации и химического состава воды; макрольдистости за счет пластовых и повторно-жильных льдов.

1.4.5. Глубина скважин устанавливается в зависимости от глубины теплового взаимодействия проектируемого сооружения с грунтами оснований, независимо от глубины распространения годовых колебаний температуры в грунтах.

1.5. Инженерная подготовка территории

1.5.1. При строительстве во всех зонах в проекте оснований и фундаментов должны предусматриваться мероприятия по инженерной подготовке территории, выполнение которых должно обеспечить сохранение расчетного температурного режима грунтов в основании, а также сохранение природных условий окружающей среды.

1.5.2. Проект инженерной подготовки участка строительства должен быть увязан и согласован с общим проектом инженерной подготовки застраиваемой территории и отвечать требованиям ВСН 33-82.

1.5.3. В районах 1-2 этажной застройки, в сельских населенных пунктах и на территории парков отвод дождевых вод следует осуществлять по открытым водостокам (лоткам, укрупненным канавам, кюветам).

1.5.4. При размещении объектов на заторфованных территориях должна быть выполнена выторфовка непосредственно под зданиями и сооружениями и в радиусе 50 м. Допускается радиус выторфовки сокращать в 2 раза при условии засыпки остальной территории в радиусе 50 м до зданий и сооружений слоем грунта не менее 0,5 м.

1.5.5. Строительные площадки, расположенные на склонах, должны быть ограждены с нагорной стороны постоянной нагорной канавой с уклоном не менее 0,05.

1.5.6. Для уменьшения неравномерности увлажнения и пучения грунтов земляные работы следует проводить с минимальным нарушением естественного сложения грунтов и организацией водоотвода из канав и котлованов.

1.5.7. На участках с вечномерзлыми грунтами вертикальную планировку местности следует производить преимущественно в подсыпках крупно-скелетным грунтом. Срезки грунта на участках, сложенных грунтами III-IV категории, как правило, не допускаются, т.к. они приводят к интенсивному развитию эрозионных процессов и термокарста.

1.5.8. Отсыпка может устраиваться сплошной на всем застраиваемом участке или локальной под отдельные здания и сооружения. Подсыпка не должна образовывать замкнутого контура, из которого затруднен сток поверхностных вод. При выполнении отсыпки должны соблюдаться требования по минимальному нарушению естественного мохо-торфяного покрова.

При вертикальной планировке местности, решаемой в сплошной отсыпке, планировочные отметки поверхности должны назначаться с учетом их понижения в процессе оттаивания и уплотнения грунта.

1.5.9. В связи с быстрым развитием эрозионных процессов в вечномерзлых грунтах устойчивость откосов и выемок следует проверять по допустимой крутизне склонов. Все откосы, выемки и срезки грунта в них должны быть тщательно закреплены, а траншеи и котлованы своевременно засыпаны. Проезд транспорта в строительный период должен осуществляться по заранее отсыпанным подъездным путям, не препятствующим поверхностному стоку.

1.6. Основания и фундаменты

1.6.1. При проектировании и устройстве оснований и фундаментов зданий и сооружений, возводимых в районах Засадной Сибири, необходимо руководствоваться указаниями глав СНиП II-18-76, СНиП 2.02.01-83, СНиП 3.02.01-83, СНиП 2.02.03-85 и другими нормативными документами по строительству.

1.6.2. Проектирование и устройство оснований и фундаментов следует выполнять с учетом природно-климатического зонирования территории комплекса (см. рис. 1 и табл. 1.2.1).

При строительстве во всех зонах необходимо учитывать наличие вечномерзлых грунтов, глубокое сезонное промерзание и пучение грунтов, а также возможность образования перелетков, термокарста и проявления других криогенных процессов.

1.6.3. Следует применять индустриальные типы фундаментов, включая новые прогрессивные виды малозаглубленных и поверхностных плитных фундаментов, а также конструкции фундаментов из комбинированных свай в том числе дерево-металлических.

1.6.4. При устройстве нефтяных и газовых месторождений и строительстве опор трубопроводов допускается применять фундаменты из стальных труб в соответствии с табл. 50 главы СНиП II-23-81, а также из отбракованных труб. При соответствующем технико-экономическом обосновании допускается также применение электросварных и безшовных труб (ГОСТ 10705-80, ГОСТ 8731-74) из углеродистых марок стали 10; 20 и ВСТ 3сп, а для свай - колонн, подземная часть которых рассчитана на эксплуатацию при температурах ниже минус 50°С и напряжениях более 0,5 от расчетного сопротивления свай, - труб из низколегированной стали марки 09Г2С по ГОСТ 19282-73.

Примечание. Использование стальных труб для фундаментов производится с разрешения Госстроя СССР и должно быть обосновано технико-экономическим расчетом.

1.6.5. Расчеты и конструирование свайных фундаментов из стальных труб должны производиться согласно указаниям глав СНиП II-18-76 и 2.02.03-85.

Расчетные сопротивления мерзлых грунтов и грунтовых растворов сдвигу по поверхности смерзания, приведенные в Приложении 6 главы СниП II-18-76, для стальных свай должны применяться с понижающим коэффициентом 0,7.

Особенности проектирования в зоне Среднеобья

1.6.6. При проектировании и устройстве оснований и фундаментов в этой зоне следует руководствоваться СНиП 3.02.01-83 и п.п. 1.3.6 и 1.6.2 настоящих норм.

При строительстве складских помещений, ангаров и других неотапливаемых зданий и сооружений должны быть предусмотрены меры по предотвращению образования в основании здания перелетка мерзлого грунта или конструктивные мероприятия по приспособлению здания к неравномерному выпучиванию.

1.6.7. На участках с глубоким сезонным промерзанием, сложенных минеральными грунтами, следует применять свайные фундаменты и фундаменты на естественном основании. Последние в зависимости от глубины залегания могут устраиваться заглубленными (подошва фундамента находится ниже глубины сезонного промерзания), малозаглубленными (подошва фундамента находится в промерзающем слое) и поверхностными (фундамент располагается на поверхности грунта или на подсыпке).

1.6.8. Заложение фундаментов ниже глубины сезонного промерзания грунтов следует применять на участках с глубиной промерзания не более 2,0 метров. При этом фундаменты должны проверяться расчетом по устойчивости и прочности на воздействие сил морозного пучения грунтов согласно Приложения 5 главы СНиП II-18-76.

Фундаменты допускается закладывать в слое сезонного промерзания, если это обосновано расчетами по деформациям и по устойчивости, в соответствии с требованиями "Изменений № 1" к СНиП 2.02.01-83 и "Рекомендаций по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах", М., НИИОСП, 1985.

1.6.9. При устройстве малозаглубленных и поверхностных фундаментов на пучинистых грунтах фундаменты должны укладываться на распределительную подушку из хорошо дренирующих грунтов (песчаных, гравелистых, крупнообломочных и других).

Толщина подсыпки назначается расчетом исходя из предельно допустимых деформаций зданий (СНиП 2.02.03-83).

При наличии в основании песчаных грунтов фундаменты допускается укладывать непосредственно на спланированную поверхность грунта после удаления дерново-растительного слоя.

Устройство малозаглубленных и поверхностных фундаментов следует производить в теплый период года. Укладка фундамента на промерзшие грунты допускается при отсутствии в мерзлом слое включений льда и других признаков распученности, что устанавливается на основании специальных исследований.

1.6.10. При проектировании и устройстве оснований и фундаментов на заболоченных участках и заторфованных грунтах следует предусматривать устройство свайных фундаментов с опиранием их на нижележащие минеральные грунты.

Сваи должны прорезать толщу погребенных заторфованных грунтов, илов и других видов сильносжимаемых грунтов, находящихся в пределах сжимаемой толщи основания. При этом необходимо, чтобы нижние концы свай входили в подстилающие грунты (крупнообломочные, гравелистые, песчаные крупные и средней крупности, пылеватые и глинистые), имеющие показатель консистенции I 0,1 - на величину не менее 0,5 м. Для прочих видов нескальных грунтов, в том числе имеющих степень заторфованности I0,1 - не менее 2 м. Сваи, прорезающие толщу погребенного торфа, сильнозаторфованного грунта или ила, должны иметь поперечное армирование.

1.6.11. Сваи допускается устанавливать на подстилающие более плотные грунты, залегающие над слоем погребенного заторфованного грунта или ила, если расстояние от нижнего конца свай до кровли сильносжимаемого грунта h > 2 в (где в - ширина свайного фундамента на уровне нижних концов свай) и если расчетная величина осадок такого фундамента не превысит предельную.

При большой мощности слоя слабых заторфованных грунтов фундаменты могут закладываться в пределах этого слоя с проведением мероприятий по улучшению грунтов основания.

1.6.12. При проектировании и устройстве фундаментов с опиранием их на заторфованные грунты следует производить расчет в соответствии с приложением 3, исходя из их прочностных и деформационных характеристик.

Расчеты оснований на заторфованных грунтах производить по первой и второй группам предельных состояний в соответствии с требованиями главы СНиП 2.02.01.83 и дополнительных требований настоящих норм. При этом следует выполнять оценку изменчивости прочностных и деформационных свойств грунтов по глубине основания и в плане. Если значения характеристик грунтов в основании проектируемого сооружения отличаются не более чем на 30%, основание считается однородным, если больше - неоднородным.

1.6.13. При устройстве фундаментов на насыпных и намывных грунтах необходимо учитывать неоднородность основания и наличие подстилающего слоя сжимаемого грунта с незавершенным процессом консолидации. Величина расчетного сопротивления R насыпных и намывных грунтов основания определяется в соответствии с требованиями главы СНиП 2.02.01-83 при значениях прочностных характеристик грунта на момент монтажа фундаментов. Расчет величины осадки основания производится в соответствии с приложением 3.

При строительстве на намывных и насыпных грунтах, подстилаемых слабыми сжимаемыми грунтами, следует предусматривать строительный подъем на величину ожидаемых осадок основания с учетом их стабилизации во времени.

1.6.14. При строительстве на слабых заторфованных грунтах следует применять монолитные и сборно-монолитные фундаменты, выполняемые в виде сплошных плит или перекрестных лент. При значительных неравномерных осадках оснований фундаменты и стены здания следует усиливать непрерывными армированными поясами и применять жесткие конструктивные схемы зданий с разрезкой их на отсеки осадочными швами.

Применять отдельно стоящие столбчатые фундаменты или прерывистые ленточные фундаменты не следует.

1.6.15. При проектировании сетей водоснабжения, канализации, теплоснабжения и других коммуникаций следует предусматривать понижение отметок их заложения, а также устройство гибких вводов в здания.

Особенности проектирования в Приполярной зоне

1.6.16. Проектирование и устройство фундаментов зданий и сооружений в этой зоне на участках с вечномерзлыми грунтами производится согласно требованиям главы СНиП 2-18-76; на участках, где вечномерзлые грунты отсутствуют, следует руководствоваться указаниями главы СНиП 3.02-01-83 и положениями пп. 1.6.6...1.6.16 настоящих норм.

1.6.17. Строительство на вечномерзлых грунтах в этой зоне может осуществляться как по I-ому, так и по II-му принципу использования вечномерзлых грунтов в качестве основания.

Выбор принципа использования вечномерзлых грунтов в качестве оснований зависит от конкретных мерзлотно-грунтовых условий строительной площадки, характера теплового воздействия здания на мерзлые грунты основания и должен производиться на основании технико-экономического сравнения вариантов и прогнозных теплотехнических расчетов температурного режима грунтов.

При выборе принципа использования вечномерзлых грунтов основания, а также средств, которыми обеспечивается сохранение предусмотренного в проекте состояния грунтов (мерзлого или оттаявшего) следует руководствоваться приложением 3.
