2. Расчет трудовых ресурсов следует производить на основе перспективной возрастной структуры населения, исключая из общей численности населения в трудоспособном возрасте следующие группы, не участвующие в общественном производстве:

лиц, занятых в домашнем и личном подсобном хозяйстве (для подрайонов IГ, IД примерно 3-5% населения на первую очередь и 1-3% на расчетный срок);

инвалидов труда в трудоспособном возрасте (для подрайонов IГ, IД 1-1% населения на первую очередь и расчетный срок);

100% учащихся средних специальных учебных заведений, профессионально-технических училищ и дневных отделений вузов в возрасте старше 16 лет, обучающихся с отрывом от производства.

Лица пенсионного возраста, продолжающие участвовать в общественном производстве, включаются в состав трудовых ресурсов в пределах 20-30% численности возрастной группы на первую очередь и 30-40% на расчетный срок.

Примечание: Приведенные данные являются средними для городов климатических подрайонов IГ и IД и должны уточняться для конкретных городов на основе учета специфических особенностей возрастной структуры населения и структуры трудовых ресурсов.

3. Абсолютную численность градообразующих кадров на первую очередь строительства и на расчетный срок следует определять исходя из общей численности кадров предприятий, учреждений и организаций градообразующего значения на основе перспективных планов и проектных данных по строительству новых или реконструкции существующих объектов соответствующих отраслей народного хозяйства.

Примечание: Для городов и других населенных пунктов, имеющих благоприятные народнохозяйственные предпосылки к дальнейшему развитию, с учетом их роли в системе расселения и располагающих территориальными, водными, природными, сырьевыми и прочими ресурсами, следует предусматривать следующие резервы градообразующих кадров: 15-25% для опорных центров, 10-15% для базовых городов организационно-хозяйственных центров, 3-5% для постоянных поселков.

4. Для опорных центров и базовых городов численность обслуживающей группы населения допускается принимать в пределах 15-20% на первую очередь строительства и 20-25% на расчетный срок для организационно-хозяйственных центров соответственно 12-15% и 15-20%, для постоянных поселков 8-10% и 10-13% от проектной численности населения, в зависимости от особенности возрастной структуры населения, уровня и охвата отдельными видами обслуживания и наличия вахтовой и экспедиционной нагрузки на населенный пункт.

5. Проектную численность населения реконструируемых городов и поселков на расчетный срок следует определять по формуле:

Н=

где А - абсолютная численность градообразующих кадров;

Т - численность населения в трудоспособном возрасте, %;

а - численность занятых в домашнем и личном подсобном хозяйстве в трудоспособном возрасте, %;

- численность учащихся в трудоспособном возрасте, обучающихся с отрывом от производства, %;

- численность неработающих инвалидов труда в трудоспособном возрасте, %;

- численность работающих пенсионеров, %;

- численность обслуживающей группы населения, %.

Примечание:

1. Для крупнейших и крупных городов со значительным количеством трудящихся, приезжающих на работу из пригородов, числитель формулы для расчета проектной численности населения следует принимать:

100(А - П),

где П - количество трудящихся, приезжающих на работу в город, но проживающих за его пределами и включаемых в состав градообразующей группы по месту постоянного жительства. Полученную проектную численность населения города или другого населенного пункта следует проверять и в необходимых случаях корректировать с учетом прогноза естественного и механического прироста населения.

2. В численности населения опорных центров, базовых городов и организационно-хозяйственных центров, из которых осуществляется вахтовый метод, учитываются лица, работающие по этому методу с членами их семей.

Численность экспедиционных кадров в численности населения указанных городов не включается, а учитывается только при развитии сферы обслуживания.

6. Величина вахтового и экспедиционного поселка зависит от технологических особенностей всех видов работ на местах приложения труда и определяется проектом организации работ строительства или производственной потребностью на основе ведомственных нормативом с учетом принятого режима труда. В общей численности трудящихся вахтового или экспедиционного поселка следует учитывать численность временных, прикомандированных и т.п. нештатных работников до 5%.

Таблица 7.3

Удельные размеры элементов территории микрорайона

для региона ЗСНГК, м/чел.

Примечание: 1. Приведены показатели: в числителе - для подрайона IГ

в знаменателе - для подрайона IД

2. Удельные размеры элементов территории определены для первой очереди строительства, исходя из условий: применения средней по микрорайону нормы жилищной обеспеченности 15 м общей площади на 1 чел., сокращения участка школы на 40% для подрайона IГ и на 35% для подрайона IД относительно норм средней полосы, использования нормы участка детских дошкольных учреждений 21 м на место для IГ и 28 м на место для IД.

3. При изменении условий использования территории микрорайона в пределах норм раздела 6 следует соответственно применять расчетные показатели удельных размеров элементов территории микрорайона.

Таблица 7.4

Удельные размеры элементов территории жилых районов

для ЗСНГК, м/чел.

1. Удельные размеры элементов территории жилого района определены для I очереди строительства, исходя из условий:

- использования территории микрорайонов, перечисленных в примечании 2 к таблице 3;

- сокращения территории спортивных сооружений жилого района на 40% для подрайона IГ и 30% для подрайона IД;

- применения нормы гаражей - 100 мест на 1000 жителей при условии хранения 50% парка в одноэтажных гаражах, 50% - в 3-х этажных манежного типа.

2. При изменении условий использования территорий микрорайонов и жилых районов, указанных в примечании 2, табл. 7.3, необходимо соответственно изменять расчетные показатели удельных размеров элементов территории жилых районов.

Приложение 8

Рис. 8.1

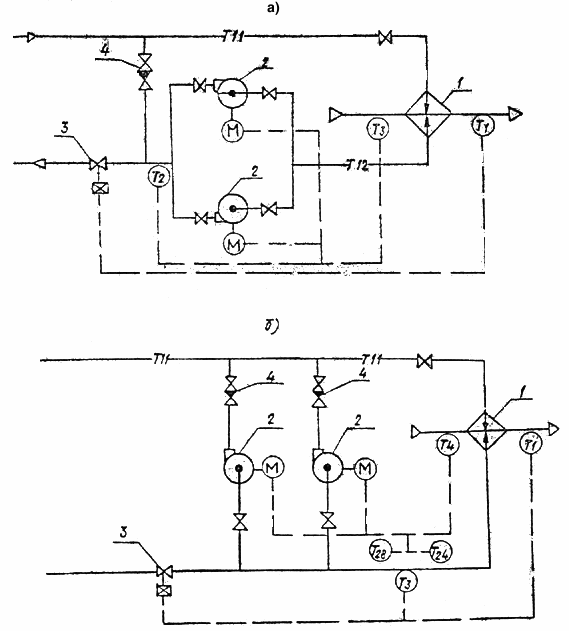

Рис. 8.1. Схемы систем вентиляции и кондиционирования воздуха с применением циркуляционных подмешивающих насосов.

а - с установкой насоса на обратном трубопроводе теплоносителя

б - с установкой насоса на перемычке между подающим и обратным трубопроводами теплоносителя.

1 - калориферная секция приточной установки;

2 - циркуляционный подмешивающий насос;

3 - регулирующий клапан на обратном теплоносителе;

4 - обратный клапан.

Примечание: Для зданий и сооружений, расположенных в 1 районе, в приточных системах с регулируемой теплоотдачей калориферных установок следует предусматривать резервные циркуляционные насосы.

Рис. 8.2.

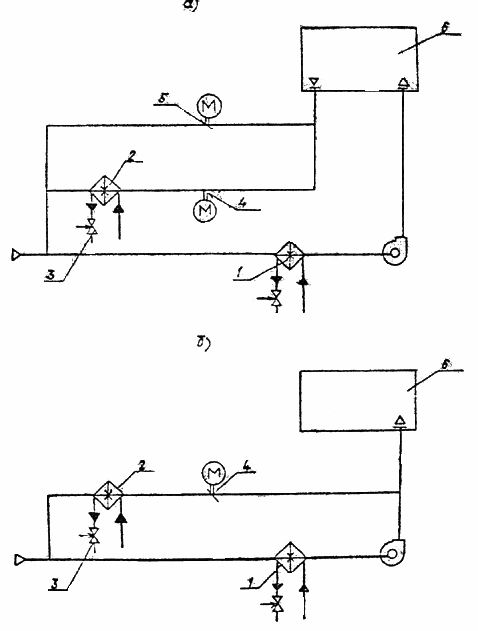

Рис. 8.2. Схемы установки калориферов в системах приточной вентиляции, кондиционирования воздуха и воздушного отопления для зданий, строящихся в районах Северной строительно-климатической зоны.

а - для систем с рециркуляцией воздуха;

б - для систем без рециркуляции воздуха.

1 - основной калорифер; 2 - дополнительный калорифер;

3 - клапан на трубопроводе теплоносителя, открывающийся при температуре наружного воздуха минус 25°С;

4-5 - клапаны на воздуховодах: открывающийся (4) и закрывающийся (5) при температуре наружного воздуха минус 25°С;

6 - обслуживаемое помещение.

Приложение 9

к разделу 3.7 "Конструктивные решения промышленных

зданий"

Рекомендуются к применению следующие виды типовых конструкций:

Наружные стены

1. Металлические трехслойные панели - шифры 143-83 и 206-84, распространяемые ЦИТП.

2. Металлические панели шириной 2-3 м и длиной до 12 м, по чертежам, разработанным ЭКБ ВПО "Союзстройконструкция" совместно с ЦНИИпромзданий в 1986 г. для Первоуральского завода КМК.

3. Трехслойные железобетонные панели с эффективным теплоизоляционным слоем по чертежам ЦНИИпромзданий шифр 432-12.

Большая часть номенклатуры этих панелей может изготавливаться в формах для типовых однослойных легкобетонных панелей серии 1.030.1-1.

4. Легкобетонные панели - серия 1.030.1-1.

Перегородки

Серия 1.030.9-2. "Перегородки панельные зданий промышленных и сельскохозяйственных предприятий". (Утверждены постановлением Госстроя СССР № 37 от 20.03.85 г. Распространяет ЦИТП).

Серия 1.431.9-24/85 "Перегородки каркасные из гипрокаркасных листов для зданий промышленных предприятий" (Распространяет ЦИТП).

Шифр 206-85 "Перегородки с применением цементостружечных плит для зданий промышленных предприятий" (Распространяет ЦНИИпромзданий).

Шифр 143-86 "Перегородки каркасные с применением гипсоволокнистых плит для производственных зданий" (Распространяет ЦНИИпромзданий).

Серия 1.431-10 "Перегородки консольные сетчатые стальные" (Утверждены постановлением Госстроя СССР № 57 от 23.04.80. Распространяет ЦИТП).

Серия 1.431-9-25 "Перегородки панельные из асбестоцементных листов в стальном каркасе" (Утверждены постановлением Госстроя СССР № 37 от 30.03.84. Распространяет ЦИТП).

Серия 1.431.3-22 "Перегородки панельные с применением гнутых профилей из тонколистовой стали одноэтажных зданий" (Утверждены ОТП Госстроя СССР, протокол № 14 от 23.03.82 г. Распространяет ЦИТП).

Серия 1.431.3-26 "Перегородки панельные с применением гнутых профилей из тонколистовой стали многоэтажных промышленных зданий" (Утверждены Главоргпроектом Госстроя СССР, протокол № 49, от 7.06.85 г. Распространяет ЦИТП).

Покрытия и кровли

1. Для отапливаемых зданий рекомендуются к применению двухслойные кровельные панели, производимые на непрерывных конвейерных линиях по ГОСТ 24524-80 "Панели стальные двухслойные покрытий зданий с утеплителем из пенополиуретана".

На Куйбышевском заводе "Электрощит" освоено производство таких панелей с покровным слоем из пергамина и рубероида. Этот слой является нижним слоем кровельного ковра. В построечных условиях производится выполнение остальных слоев рубероида и защитного слоя из гравия.

2. Для покрытий с применением двухслойных кровельных панелей разработаны и действуют:

"Руководство по применению двухслойных кровельных панелей в покрытиях промышленных зданий", а также типовая серия 2.460-16 "Узлы покрытий одноэтажных производственных зданий из двухслойных панелей".

Значительное снижение трудозатрат в построечных условиях может достигаться, если в качестве покровного слоя на двухслойных кровельных панелях применять полимерный рулонный материал на основе бутилкаучука, например, армогидробутил, который будет являться и основным водоизоляционным ковром.

В этом случае в построечных условиях потребуется только наклеивать полосу армогидробутила по стыкам панелей и по периметру покрытия.

Такие панели начали осваивать на Ташкентском заводе легких строительных конструкций (Минмонтажспецстрой СССР), а также на Хабаровском заводе алюминиевых строительных конструкций (Минтяжстрой СССР).

Для защиты кровельного ковра от воздействия атмосферных факторов рекомендуется предусматривать защитный слой из гравия.

3. Двухслойные кровельные панели, обладая рядом положительных качеств, имеют недостаток, ограничивающий область их применения - это горючесть полиуретанового пенопласта. На Павлодарском заводе строительных конструкций по предложению ЦНИИСК им. Кучеренко осваивается производство двухслойных кровельных панелей с утеплителем из фенольного пенопласта, который является трудносгораемым. Покровный слой может быть из таких же материалов, как и в панелях с утеплителем из пенополиуретана, т.е. пергамина, рубероида или армогидробутила.

4. Для применения кровель из эластомерных материалов разработаны "Рекомендации по применению в кровлях рулонных материалов на основе бутилкаучука". М., Стройиздат, 1985 г.

Полы

1. Проектирование полов из крупноразмерных комплексных плит следует осуществлять в соответствии с "Рекомендациями по проектированию и устройству полов из комплексных плит" (Москва, ЦНИИпромзданий Госстроя СССР, 1977). Конструкцию крупноразмерных комплексных плит назначают в соответствии с альбомом "Типовые конструкции и узлы зданий и сооружений. Крупноразмерные комплексные плиты для полов производственных зданий промышленных предприятий. Рабочие чертежи" (ЦИТП Госстроя СССР, шифр 2175-82).

2. Проектирование полов из унифицированных бетонных блоков следует осуществлять в соответствии с "Рекомендациями по проектированию и устройству полов из унифицированных бетонных блоков" (ЦНИИпромзданий, М., 1985).

3. Номенклатура унифицированных бетонных блоков, рекомендуемых для применения в полах, приведена в табл. 9.1.

Таблица 9.1

Светопропускающие конструкции

1. В зданиях с сухим и нормальным влажностным режимом рекомендуются к применению окна:

- со стальными раздельными переплетами по сериям 1.436.2-15 и 1.436.3-16, а также окна с раздельными переплетами и трехслойным остеклением (ЦНИИпромзданий, шифр 204-85);

- с деревянными переплетами (ЦНИИпромзданий, шифр 208-83);

- с деревоалюминиевыми переплетами (ЦНИИпромзданий, шифр 108-81).

2. Рекомендуются к применению конструкции зенитных фонарей со стальными переплетами и трехслойным остеклением:

- с размерами светового проема 1,5х1,7 м по серии 1.464.2-21;

- с размерами светового проема 1,0х1,4 м (ЦНИИпромзданий, шифр 208-85);

- с размерами светового проема 2,7х2,7 м (ЦНИИпромзданий, шифр 225-84);

- с размерами светового проема 2,9х2,9 м (ЦНИИпромзданий, шифр 245-79);

а также одноярусные П-образные светоаэрационные фонари серии 1.464.11/82.
