РД 10-33-93 (с изм - РД 10-231-98), часть 7

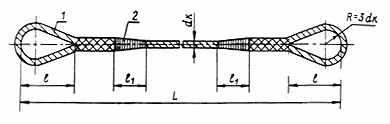

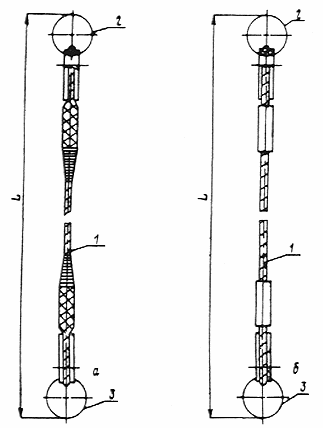

Рис. П.1.21. Одноветвевой строп (а - заделка концов каната заплеткой,
б - опрессовкой алюминиевой втулкой):
1 - канатная ветвь, 2 - звено, 3 - захват

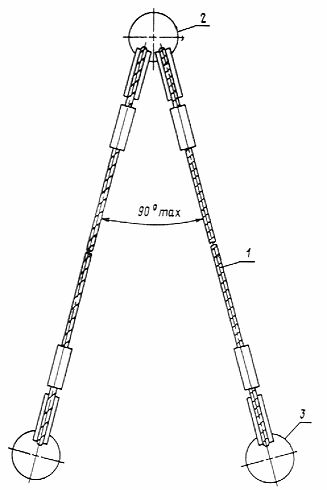

Рис. П.1.22. Двухветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват

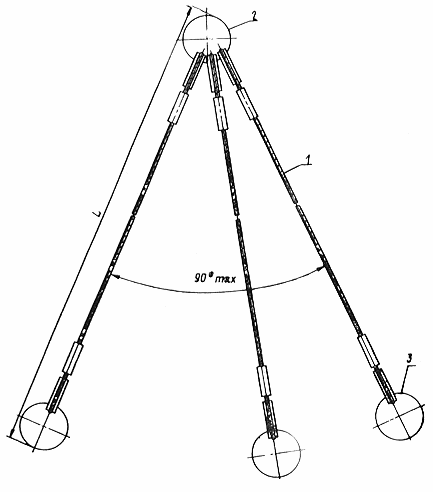

Рис. П.1.23. Трехветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват

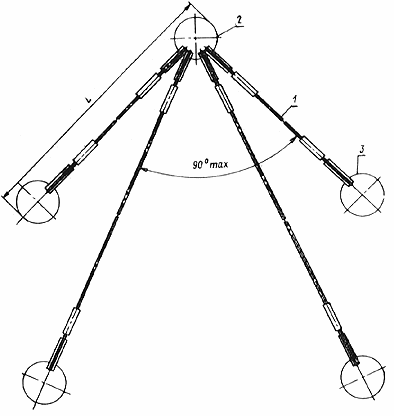

Рис. П.1.24. Четырехветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват
Рис. П.1.25. Универсальный строп, исполнение 1:
1 - канат грузовой, 2 - место заделки концов каната

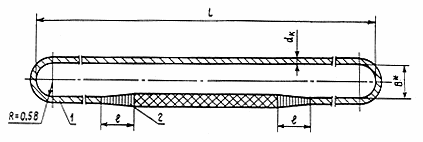

Рис. п.1.26. Универсальный строп, исполнение 2:
1 - канат грузовой, 2 - место заделки концов концов каната
3. ЦЕПНЫЕ СТРОПЫ
3.1. Типы и основные параметры
Типы и основные параметры цепных стропов приведены в табл. П.1.39-П.1.43 и на рис. П.1.27-П.1.29.
Таблица П.1.39
Указатель основных параметров, таблиц и рисунков цепных стропов
|
Строп |
Грузоподъемность, т |
Условное обозначение |
№ рисунка |
№ таблицы |
|
Одноветвевой |
0,5-12,5 |
1СЦ |
П.1.27 |
П.1.40 |
|
Двухветвевой |
0,5-16,0 |
2СЦ |
П.1.28 |
П.1.41 |
|
Трехветвевой |
1,0-25,0 |
3СЦ |
П.1.29 |
П.1.42,П.1.43 |
Таблица П.1.40
Конструктивные элементы одноветвевого цепного стропа
|
|
|
|
Поз. 2 |
|
|||||
|
|
|
|
звено ОВ1 для цепей |
звено ОВ2 для цепей |
|
||||
|
Обозначение стропа |
Грузоподъемность стропа, т |
Обозначение цепной ветви |
ТУ 12.0173856.015, исполнение А2 |
ТУ 12.0173856.009 |
ТУ 12.0173856.015, исполнение А2 |
ТУ 12.0173856.009 |
Поз. 3 (К1 или К2) |
||
|
|
|
|
|
тип 1 |
тип 3 |
|
тип 1 |
тип 3 |
|
|
1СЦ-0,5 |
0,50 |
ВЦ-0,5 |
ОВ1-0,5 |
- |
- |
ОВ2-0,5 |
- |
|
|
|
1СЦ-0,63 |
0,63 |
ВЦ-0,63 |
ОВ1-0,63 |
- |
- |
ОВ2-0,63 |
- |
|
|
|
1СЦ-0,8 |
0,80 |
ВЦ-0,8 |
ОВ1-0,8 |
ОВ1-0,8 |
- |
ОВ2-0,8 |
ОВ2-0,8 |
|
|
|
1СЦ-1,0 |
1,00 |
ВЦ-1,0 |
- |
ОВ1-1,0 |
- |
- |
ОВ2-1,0 |
|
|
|
1СЦ-1,25 |
1,25 |
ВЦ-1,25 |
ОВ1-1,0 ОВ1-1,6 |
ОВ1-1,0 ОВ1-1,6 |
- |
ОВ2-1,0 ОВ2-1,6 |
ОВ2-1,0 ОВ2-1,6 |
|
|
|
1СЦ-1,6 |
1,60 |
ВЦ-1,6 |
- |
ОВ1-1,6 |
- |
- |
ОВ2-1,6 |
- |
Выби- |
|
1СЦ-2,0 |
2,00 |
ВЦ-2,0 |
ОВ1-2,0 |
ОВ1-2,0 |
ОВ1-2,0 |
ОВ2-2,0 |
ОВ2-2,0 |
ОВ2-2,0 |
рается |
|
1СЦ-2,5 |
2,50 |
ВЦ-2,5 |
ОВ1-3,2 |
ОВ1-3,2 |
ОВ1-3,2 |
ОВ2-3,2 |
ОВ2-3,2 |
ОВ2-3,2 |
по грузо- |
|
1СЦ-3,2 |
3,20 |
ВЦ-3,2 |
- |
ОВ1-3,2 |
- |
- |
ОВ2-3,2 |
- |
подъем- |
|
1СЦ-4,0 |
4,00 |
ВЦ-4,0 |
- |
ОВ1-3,2 ОВ1-5,0 |
ОВ1-3,2 ОВ1-5,0 |
- |
ОВ2-3,2 ОВ2-5,0 |
ОВ2-3,2 ОВ2-5,0 |
ности ветви |
|
1СЦ-5,0 |
5,00 |
ВЦ-5,0 |
- |
ОВ1-5,0 |
ОВ1-5,0 |
- |
ОВ2-5,0 |
ОВ2-5,0 |
|
|
1СЦ-6,3 |
6,30 |
ВЦ-6,3 |
- |
ОВ1-6,3 |
ОВ1-6,3 |
- |
ОВ2-6,3 |
ОВ2-6,3 |
|
|
1СЦ-8,0 |
8,00 |
ВЦ-8,0 |
- |
ОВ1-8,0 |
ОВ1-8,0 |
- |
ОВ2-8,0 |
ОВ2-8,0 |
|
|
1СЦ-10,0 |
10,00 |
ВЦ-10,0 |
- |
ОВ1-10,0 |
ОВ1-10,0 |
- |
ОВ2-10,0 |
ОВ2-10,0 |
|
|
1СЦ-12,5 |
12,50 |
ВЦ-12,5 |
- |
- |
ОВ1-12,5 ОВ1-16,0 |
- |
- |
ОВ2-12,5 ОВ2-16,0 |
|
Таблица П.1.41
Конструктивные элементы двухветвевого цепного стропа
|
|
|
|
Поз. 2 |
|
||
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
ОВ1 |
ОВ2 |
Т |
Поз. 3 (К1 или К2) |
|
2СЦ-0,63 |
0,63 |
ВЦ-0,5 |
|
|
||
|
2СЦ-0,8 |
0,80 |
ВЦ-0,63 |
|
|
||
|
2СЦ-1,0 |
1,00 |
ВЦ-0,8 |
|
|
||
|
2СЦ-1,25 |
1,25 |
ВЦ-1,0 |
|
|
||
|
2СЦ-1,6 |
1,60 |
ВЦ-1,25 |
|
|
||
|
2СЦ-2,0 |
2,00 |
ВЦ-1,6 |
|
|
||
|
2СЦ-2,5 |
2,50 |
ВЦ-2,0 |
Выбирается по грузоподъ- |
Выбирается по грузоподъ- |
||
|
2СК-3,2 |
3,20 |
ВЦ-2,5 |
емности стропа |
емности ветви |
||
|
2СЦ-4,0 |
4,00 |
ВЦ-3,2 |
|
|
||
|
2СЦ-5,0 |
5,00 |
ВЦ-4,0 |
|
|
||
|
2СЦ-6,3 |
6,30 |
ВЦ-5,0 |
|
|
||
|
2СЦ-8,0 |
8,00 |
ВЦ-6,3 |
|
|
||
|
2СЦ-10,0 |
10,00 |
ВЦ-8,0 |
|
|
||
|
2СЦ-12,5 |
12,50 |
ВЦ-10,0 |
|
|
||
|
2СЦ-16,0 |
16,00 |
ВЦ-12,5 |
|
|
||
Таблица П.1.42
Конструктивные элементы трехветвевого цепного стропа
(равномерная нагрузка на три ветви стропа)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (ОВ2) |
Поз. 3 (К1 или К2) |
|
3СЦ-1,0 |
1,00 |
ВЦ-0,5 |
|
|
|
3СЦ-1,25 |
1,25 |
ВЦ-0,63 |
|
|
|
3СЦ-1,6 |
1,60 |
ВЦ-1,0 |
|
|
|
3СЦ-2,0 |
2,00 |
ВЦ-1,0 |
|
|
|
3СЦ-2,5 |
2,50 |
ВЦ-1,25 |
|
|
|
3СЦ-3,2 |
3,20 |
ВЦ-1,6 |
|
|
|
3СЦ-4,0 |
4,00 |
ВЦ-2,0 |
Выбирается по грузоподъ- |
Выбирается по грузоподъ- |
|
3СК-5,0 |
5,00 |
ВЦ-2,5 |
емности стропа |
емности ветви |
|
3СЦ-6,3 |
6,30 |
ВЦ-3,2 |
|
|
|
3СЦ-8,0 |
8,00 |
ВЦ-4,0 |
|
|
|
3СЦ-10,0 |
10,00 |
ВЦ-5,0 |
|
|
|
3СЦ-12,5 |
12,50 |
ВЦ-6,3 |
|
|
|
3СЦ-16,0 |
16,00 |
ВЦ-8,0 |
|
|
|
3СЦ-20,0 |
20,00 |
ВЦ-10,0 |
|
|
|
3СЦ-25,0 |
25,00 |
ВЦ-12,5 |
|
|
Таблица П.1.43
Конструктивные элементы трехветвевого цепного стропа
(нагрузка на две ветви с максимальным углом между ними 45°)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (ОВ2) |
Поз. 3 (К1 или К2) |
|
3СЦ-1,0А |
1,00 |
ВЦ-0,8 |
|
|
|
3СЦ-1,25А |
1,25 |
ВЦ-1,0 |
|
|
|
3СЦ-1,6А |
1,60 |
ВЦ-1,25 |
|
|
|
3СЦ-2,0А |
2,00 |
ВЦ-1,6 |
|
|
|
3СЦ-2,5А |
2,50 |
ВЦ-2,0 |
|
|
|
3СЦ-3,2А |
3,20 |
ВЦ-2,5 |
|
|
|
3СЦ-4,0А |
4,00 |
ВЦ-3,2 |
Выбирается по грузоподъ- |
Выбирается по грузоподъ- |
|
3СК-5,0 |
5,00 |
ВЦ-4,0 |
емности стропа |
емности ветви |
|
3СЦ-6,3А |
6,30 |
ВЦ-5,0 |
|
|
|
3СЦ-8,0 |
8,00 |
ВЦ-6,3 |
|
|
|
3СЦ-10,0А |
10,00 |
ВЦ-8,0 |
|
|
|
3СЦ-12,5А |
12,50 |
ВЦ-10,0 |
|
|
|
3СЦ-16,0А |
16,00 |
ВЦ-12,5 |
|
|
|
3СЦ-20,0А |
20,00 |
ВЦ-16,0 |
|
|
|
3СЦ-25,0А |
25,00 |
ВЦ-20,0 |
|
|
Рис. П.1.27. Одноветвевой строп:
1 - цепная ветвь, 2 - звено, 3 - захват

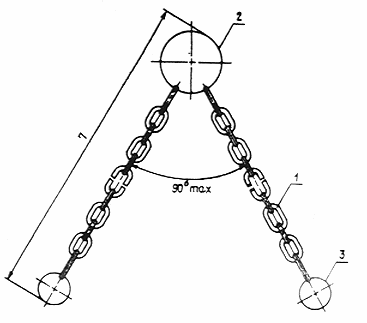

Рис. П.1.28. Двухветвевой строп:
1 - цепная ветвь, 2 - звено, 3 - захват
Рис. П.1.29. Треххветвевой строп:
1 - цепная ветвь, 2 - звено, 3 - захват
ПРИЛОЖЕНИЕ 2
Рекомендуемое
БИРКИ МАРКИРОВОЧНЫЕ
Все стропы, согласно п. 6.1 настоящего РД, должны иметь маркировочные бирки. Бирки рекомендуется выполнять из стальных листов - марка стали Ст3 по ГОСТ 380, толщина 1-1,5 мм.
Крепежные кольца для навешивания бирок на строп рекомендуется выполнять из проволоки по ГОСТ 9389 III класса, нормальной точности, диаметром 2-3 мм.
Размеры бирок и колец для стропов грузоподъемностью до 3,2 т приведены на рис. П.2.1, а и П.2.2, а, для сторопов грузоподъемностью свыше 3,2 т - на рис. П.2.1, б и П.2.2, б.
Бирки рекомендуется крепить к звену стропа, навешиваемому на крюк крана, при помощи крепежного кольца или вплетать в канат универсального стропа.
Надписи на бирках следует выполнять ударным способом. Для стропов грузоподъемностью до 3,2 т следует применять шрифт 3-ПР 3 по ГОСТ 26.020, для стропов грузоподъемностью свыше 3,2 т - шрифт 5-ПР 3 по ГОСТ 26.020.

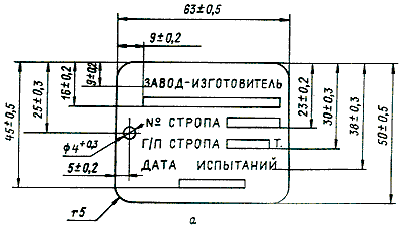

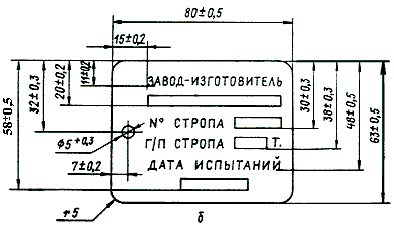

Рис. П2.1. Бирки маркировочные: а - для стропов грузоподъемностью до 3,2 т, б - свыше 3,2 т

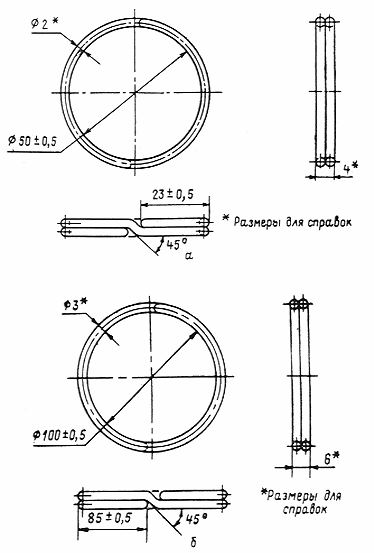

Рис. П2.2. Кольца крепежные: а - для стропов грузоподъемностью до 3,2 т, б - свыше 3,2 т
Если бирка утрачена и необходимая информация не нанесена на концевом звене, то строп должен быть изъят из эксплуатации.
ПРИЛОЖЕНИЕ 3
Рекомендуемое
Требования к перемещению грузов с помощью стропов
1. ПЕРЕМЕЩЕНИЕ ГРУЗОВ С НЕПОСРЕДСТВЕННОЙ
ОБВЯЗКОЙ ИХ СТРОПАМИ
1.1. При перемещении грузов, имеющих острые ребра, с помощью канатных стропов между ребрами и канатами следует размещать проставки, предохраняющие последние от повреждений (рис. П.3.1).

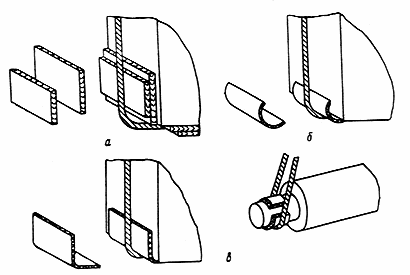

Рис. П.3.1. Строповка грузов с непосредственной их обвязкой с использованием
деревянных проставок (а), проставок из разрезанной трубы (б), проставок
из резинотканевых шлангов, плоских ремней и т.п. (в)

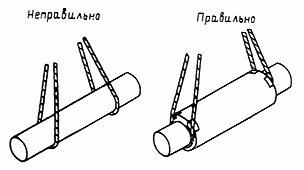

Рис. П.3.2. Строповка грузов цепными стропами
Рис. П.3.3. Обвязка грузов с закруглениями
1.2. При обвязке грузов цепными стропами не следует допускать изгиба звеньев на ребрах груза (рис. П.3.2).
1.3. При регулярном использовании канатных стропов для обвязки грузов с закруглениями, радиусы которых составляют менее 10 диаметров каната (рис. П.3.3), рекомендуется снижать допускаемую нагрузку на ветви стропа в соответствии с табл. П.3.1.
Таблица П.3.1
Рекомендуемое снижение допускаемой нагрузки на ветви стропа
|
r/d
|
Снижение нагрузки, % |
|
Менее 0,5 От 0,5 до 1,0 От 1,0 до 2,0 От 2,0 до 2,5 Свыше 2,5 |
Не допускается 50 35 20 0 |
1.4. При строповке груза с его затяжкой петлей канатного стропа (рис. П.3.4) рекомендуется снижать его грузоподъемность на 20 %.
1.5. Перемещение грузов со свободной укладкой их на петлевые стропы (рис. П.3.5) вне зависимости от числа петель допускается только при наличии на грузе элементов, надежно предотвращающих его от смещения в продольном направлении.
2. ПЕРЕМЕЩЕНИЕ ГРУЗА С ПОМОЩЬЮ ЧАЛОЧНЫХ КРЮКОВ
2.1. Для
правильного зацепления рым-болтов, скоб и других элементов,
предусмотренных на грузе для подсоединения стропа (рис. П.3.6),
зазоры
и
должны соответствовать:
0,07 h, но не
менее 3 мм;
0,1 В, но не
менее 3 мм.
Рис. П.3.4. Строповка грузов с затяжкой петлей
(Измененная редакция, Изм. № 1)
Рис. П.3.5. Транспортирование грузов со свободной укладкой на петлевые стропы

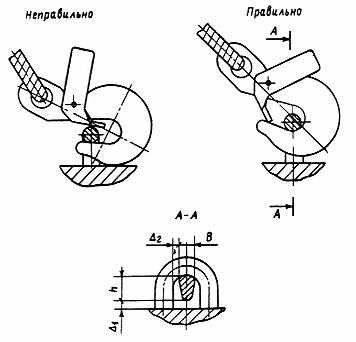

Рис. П.3.6. Установка крюка стропа в проушине
(Измененная редакция, Изм. № 1)
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение документа, на который дана ссылка
|
Наименование документа |
Номер пункта, приложения, таблицы |
|
ГОСТ 26.020-80 |
Шрифты для средств измерений и автоматизации. Начертания и основные размеры
|
Приложение 2 |
|
ГОСТ 380-88 |
Сталь углеродистая обыкновенного качества. Марки
|
П.2.3.2, приложение 2 |
|
ГОСТ 1050-88 |
Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
|
П.2.3.2, табл. П1.1 |
|
ГОСТ 1497-84 |
Металлы. Методы испытания на растяжение
|
П.5.7 |
|
ГОСТ 2688-80 |
Канат двойной свивки типа ЛК-Р конструкции 6х19/1+6+6/6/+1 о.с. Сортамент
|
П.2.2.3, табл.П.1.21, П.1.37, П.1.38 |
|
ГОСТ 2991-85 |
Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
|
П.6.4 |
|
ГОСТ 3071-88 |
Канат стальной двойной свивки типа ТК конструкции 6х37/1+6+12+18/+1 о.с. Сортамент
|
П.2.2.3, табл. П.1.2 П.1.22 П.1.37, П.1.38 |
|
ГОСТ 3079-80 |
Канат двойной свивки типа ТЛК-О конструкции 6х37/1+6+15+15/+1 о.с. Сортамент
|
П.2.2.3, табл. П.1.2, П.1.37, П.1.38, П.1.2.3 |
|
ГОСТ 3241-91 |
Канаты стальные. Технические условия
|
П.2.2.3 |
|
ГОСТ 4784-74 |
Алюминий и сплавы алюминиевые деформируемые. Марки
|
П.2.3.4 |
|
ГОСТ 5264-80 |
Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
|
П.2.5.4 |
|
ГОСТ 6465-76 |
Эмали ПФ-115. Технические условия
|
П.2.6.1 |
|
ГОСТ 6996-66 |
Сварные соединения. Методы определения механических свойств
|
П.5.6 |
|
ГОСТ 7668-80 |
Канат двойной свивки типа ЛК-РО конструкции 6х36/1+7+7/7+14/+1 о.с. Сортамент
|
П.2.2.3, табл. П.1.2, П.1.24, П.1.37, П.1.38 |
|
ГОСТ 7669-80 |
Канат двойной свивки типа ЛК-РО конструкции 6х36/1+7+7/7+14/+7х7/1+6/ Сортамент
|
П.2.2.3, табл. П.1.2, П.1.25, П.1.37, П.1.38 |
|
ГОСТ 8479-70 |
Поковки из конструкционной углеродистой и легированной стали. Общие технические условия
|
П.2.4.11 |
|
ГОСТ 9012-59 |
Металлы. Методы определения твердости по Брюнелю
|
П.5.7 |
|
ГОСТ 9389-75 |
Проволока стальная углеродистая пружинная. Технические условия
|
Приложение 2 |
|
ГОСТ 9454-78 |
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
|
Пп.2.3.3 и 5.7 |
|
ГОСТ 10198-91 |
Ящики деревянные для грузов массой от 200 до 20000 кг. Общие технические условия
|
П.6.4 |
|
ГОСТ 10299-80 |
Заклепки с полукруглой головкой классов точности В и С. Технические условия
|
Табл. П.1.15 |
|
ГОСТ 11371-78 |
Шайбы. Технические условия
|
Табл. П.1.15 |
|
ГОСТ 14192-77 |
Маркировка грузов
|
П.6.5 |
|
ГОСТ 15150-69 |
Машины, приборы и другие технические изделия. Исполнения для различных климатических районов
|
Пп. 2.3.2, 6.6, 6.7 |
|
ГОСТ 18482-79 |
Трубы прессованные из алюминия и алюминиевых сплавов. Технические условия
|
Табл. П.1.29 |
|
ГОСТ 19281-89 |
Прокат из стали повышенной прочности. Общие технические условия
|
П.2.3.2, табл. П.1.1 |
|
ГОСТ 23122-78 |
Эмали КО-811К. Технические условия
|
П.2.6.1 |
|
ГОСТ Р 50090-92 |
Коуши стальные для стальных канатов. Технические условия
|
П.2.2.5 |
|
РД 24.090-52-90 |
Подъемно-транспортные машины. Материалы для сварных конструкций
|
П.2.3.1 |
|
ТУ 12.0173856.009-88 |
Цепи круглозвенные сварные общего назначения
|
П.2.2.1, табл. П.1.3, П.1.1.6, П.1.40 |
|
ТУ 12.0173856.015-88 |
Цепи круглозвенные грузовые и тяговые нормальной прочности
|
П.2.2.1, табл. П.1.3, П.1.26, П.1.40 |
|
|
Правила устройства и безопасной эксплуатации грузоподъемных кранов
|
Пп.2.1.1, 2.4.1, 2.5.5, 6.1, 6.8, 7.1.1, 7.3.4, 7.3.5 |
|
|
Правила аттестации сварщиков
|
П.2.5.5 |
Приложение 4
Обязательное
ФОРМА ПАСПОРТА СТРОПА
Паспорт _________________________________________ (наименование стропа)
Разрешение (лицензия) на
изготовление стропа №____ от
"____"________________19 г.
(наименование и адрес органа,
выдавшего разрешение на
изготовление стропа)
Грузоподъемность стропа.
Номер нормативного документа (технологической карты).
Обозначение стропа по РД 10-33-93 или по нормативной документации изготовителя.
Товарный знак (эмблема) предприятия-изготовителя стропа.
Наименование изготовителя, его адрес.
Чертеж стропа с указанием длины стропа.
Масса стропа.
Порядковый номер стропа по системе изготовителя.
Год и месяц выпуска стропа.
Дата испытаний стропа.
Результаты испытаний.
Гарантийный срок.
Условия, при которых может эксплуатироваться строп:
наименьшая температура окружающего воздуха, °С
наибольшая температура перемещаемого груза, °С
Подпись руководителя предприятия-изготовителя
(цеха) или начальника ОТК
Печать, дата изготовления стропа
Примечания: 1. Паспорт должен постоянно храниться у владельца стропа.
2. При поставке партии однотипных стропов допускается изготавливать один паспорт на всю партию. При этом в нем должны быть указаны все порядковые номера стропов, входящих в данную партию.
Включить в состав РД приложение 5:
Приложение 5
Рекомендуемое
ФОРМА ЖУРНАЛА УЧЕТА И ОСМОТРА СТРОПОВ
|
Наименование стропа |
Порядковый № |
Дата |
Техническое состояние, содержание замечаний |
Должность |
Подпись |
(Приложения 4, 5 введены дополнительно, Изм. № 1)
