РД 10-33-93 (с изм - РД 10-231-98), часть 6
После заплетки каждого ряда пряди отгибают на коуши и проверяют правильность пропуска их между прядями основного каната.
Для получения плавного перехода узла заплетки в основной канат последний ряд заплетки осуществляется всеми прядями с половинным числом проволок в каждой пряди. После калибровки заплетенного участка концы свободных прядей обрезают заподлицо с основным канатом, сращенный участок (рис. П.1.17) обматывают мягкой проволокой или другим материалом, пригодным для этой цели.

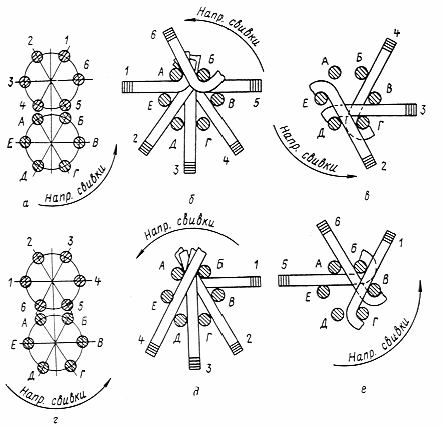

Рис. П.1.16 Схема заплетки каната. Объяснение в тексте
Рис. П.1.17. Изоляция каната
1.5.2. Заделка концов канатов опрессовкой алюминиевой втулкой
Заделка концов канатов втулочным соединением представляет собой опрессованную конструкцию алюминиевой втулки с прядями соединяемых канатов, которые прочно сцеплены между собой металлом втулки, образуя однородное тело в сечении (рис. П.1.18, а).
Овальную алюминиевую втулку надевают на ветвь каната, образующую петлю вокруг коуша, таким образом, чтобы конец вспомогательной ветви каната выходил из втулки после опрессовки не менее чем на 2 мм.
Собранную заготовку соединения помещают в матрицу и сдавливают пуансоном до получения круглого поперечного сечения втулки.

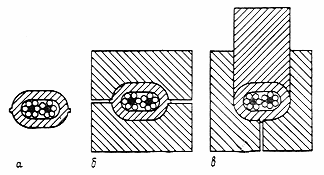

Рис. П.1.18. Схема заделки концов канатов втулочным соединением
способом опрессовки. Объяснение в тексте
Существует два способа опрессовки алюминиевой втулки: в открытой (рис. П.1.18, б) и закрытой (рис. П. 1.18, в) матрицах.
Допускается использовать данный способ заделки при изготовлении кольцевых стропов.
Усилие опрессовки алюминиевых втулок должно соответствовать табл. П.1.28.
Таблица П.1.28
Усилие опрессовки алюминиевых втулок
-
Диаметр каната,мм
Усилие опрессовки, кH
6,3-7,6
200
8,0-9,0
200-250
9,7-10,0
250-300
11,5
300-450
12,5-13,5
400-650
15,0-16,5
550-750
17,0-19,5
1100-1600
20,0-21,5
1600-2200
22,0-24,5
2100-2500
25,0-26,0
2300-2800
28,5-36,5
2500-4000
Перед опрессовкой канат необходимо очистить от смазки. Он должен пропариваться в горячей воде (90°С) до прекращения выделения смазки. Затем канат просушивают.
Втулки должны изготавливаться из алюминиевых сплавов марок АД0, АД1, АД31, АМц по ГОСТ 4784. Поверхность втулок не должна иметь забоин, вмятин и других механических повреждений.
Конструкция и размеры втулки приведены в табл. П.1.29 и на рис. П.1.19.
Таблица П.1.29
Конструкция и размеры втулки
|
|
Размеры, мм |
|
||||||
|
|
|
втулки |
заготовки |
|
||||
|
Обозначение элемента |
|
|
|
|
|
труба ГОСТ 18482 |
Масса, кг |
|
|
|
|
|
|
|
|
D |
S |
|
|
Вт-9 |
6,2-7,6 |
9 |
19 |
20,0 |
50 |
25 |
5,0 |
0,05 |
|
Вт-11 |
8,0-9,1 |
11 |
21 |
22,0 |
60 |
28 |
5,0 |
0,06 |
|
Вт-12 |
9,7-10,0 |
12 |
24 |
24,5 |
|
32 |
6,0 |
0,08 |
|
Вт-13 |
11,0-11,5 |
13 |
27 |
27,0 |
70 |
35 |
7,0 |
0,12 |
|
Вт-15 |
12,0-14,0 |
15 |
30 |
31,0 |
|
40 |
7,5 |
0,15 |
|
Вт-16 |
15,0-15,5 |
16 |
36 |
34,8 |
80 |
48 |
10,0 |
0,24 |
|
Вт-18 |
15,0-16,5 |
18 |
38 |
37,0 |
|
50 |
10,0 |
0,28 |
|
Вт-20 |
17,0-19,5 |
21 |
41 |
43,0 |
90 |
55 |
|
0,36 |
|
Вт-23 |
20,0-21,5 |
23 |
43 |
46,5 |
|
58 |
10,0 |
0,39 |
|
Вт-25 |
22,0-23,0 |
25 |
45 |
48,5 |
100 |
60 |
|
0,45 |
|
Вт-26 |
22,0-24,5 |
26 |
46 |
51,0 |
100 |
65 |
|
0,49 |
|
Вт-28 |
25,0-26,0 |
28 |
53 |
55,0 |
110 |
70 |
12,5 |
0,71 |
|
Вт-30 |
27,0 |
30 |
55 |
60,0 |
125 |
75 |
12,5 |
0,87 |
|
Вт-33 |
28,5-30,5 |
33 |
63 |
60,0 |
125 |
80 |
15,0 |
1,09 |
|
Вт-36 |
31,0-33,0 |
36 |
66 |
66,0 |
140 |
85 |
15,0 |
1,32 |
|
Вт-38 |
33,5-35,0 |
38 |
68 |
73,0 |
150 |
90 |
15,0 |
1,52 |
|
Вт-40 |
36,5-37,0 |
40 |
70 |
80,0 |
160 |
95 |
15,0 |
1,71 |

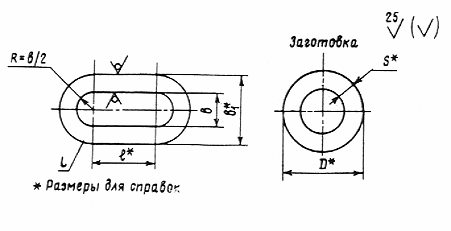

Рис. П.1.19. Втулка
1.6. СРАЩИВАНИЕ КАНАТА
Сращивание каната на прямом участке производят согласно схеме соединения 6, представленной на рис. П.1.20, а.
На расстоянии
0,5-0,7 м от конца канат перевязывают. Конец каната распускают на
пряди и вырезают сердечник (рис. П.1.20, б). Концы распущенных
прядей перевязывают (рис, П.1.20, в). Перевязки стыкуемых канатов
подводят вплотную так, чтобы пряди обоих канатов располагались в
шахматном порядке. Пряди каната I в двух местах привязывают к канату
II. Кроме того, накладывают дополнительные перевязки. Первоначальные
перевязки с каната срезают. Любую из свободных прядей накладывают на
смежную встречную прядь, и специально заостренный пробойник вставляют
под следующие две пряди. Пробитую прядь обтягивают, две пряди, под
которые пробита ходовая прядь, обколачивают молотком. Таким же
способом через одну под две пряди прокалывают ходовые пряди конца
каната. Затем еще раз пробивают те же пряди. Перевязку с каната II
срезают, отвязывают пряди и дважды пробивают все пряди конца каната
II. Это делают через одну смежную прядь под две пряди. Затем вторично
по два раза пробивают все пряди с каждой стороны стыка. В таком же
порядке производят сплетку на всю длину стыка. Заканчивают сплетку,
пробивают по одному разу половины ходовых прядей через одну, т.е.
одну прядь пробивают, вторую оставляют и т.д. В зависимости от длины
соединения число проколов может составлять 4
,
5,
6
и т.д.
Концы прядей, прилегающие вплотную к канату, обрубают; концы, выступающие наружу, должны быть изолированы способом, исключающим повреждение рук стропальщика.

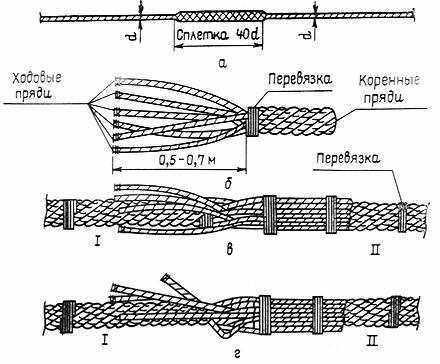

Рис. П.1.20. Сращивание каната. Объяснение в тексте
2. КАНАТНЫЕ СТРОПЫ
2.1. Типы и основные параметры
Типы, основные параметры и номера соответствующих чертежей стропов приведены в табл. П.1.30-П.1.38 и на рис. П1.21-26.
В принятых обозначениях всех видов цифровое обозначение соответствует грузоподъемности в тоннах.
Таблица П.1.30
Указатель основных параметров, таблиц и рисунков канатных стропов
|
Строп |
Грузоподъемность, т |
Условное обозначение |
№ рисунка |
№ таблицы |
|
Одноветвевой |
0,5-20,0 |
1СК |
П.1.21 |
П.1.31 |
|
Двухветвевой |
0,5-20,0 |
2 СК |
П.1.22 |
П.1.32 |
|
Трехветвевой |
0,63-20,0 |
3 СК |
П.1.23 |
П.1.33, 34 |
|
Четырехветвевой |
0,63-32,0 |
4 СК |
П.1.24 |
П.1.35, 36 |
|
Универсальный: |
|
|
|
|
|
исполнение 1 |
0,5-32,0 |
УСК1 |
П.1.25 |
П.1.37 |
|
исполнение 2 |
0,5-32,0 |
УСК2 |
П.1.26 |
П.1.38 |
Таблица П.1.31
Конструктивные элементы одноветвевого канатного стропа
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 |
Поз. 3 (К 1 или К2) |
|
|
|
|
|
Ов1 |
Ов2 |
|
|
1СК-0,5 |
0,50 |
ВК-0,5 |
|
|
|
|
1СК-0,63 |
0,63 |
ВК-0,63 |
|
|
|
|
1СК-0,8 |
0,80 |
ВК-0,8 |
Принимается по грузо-
|
Принимается по грузо- |
|
|
1СК-1,0 |
1,00 |
ВК-1,0 |
подъемности стропа |
подъемности ветви |
|
|
1СК-1,6 |
1,60 |
ВК-1,6 |
|
|
|
|
1СК-2,0 |
2,00 |
ВК-2,0 |
|
|
|
|
1СК-3,2 |
3,20 |
ВК-3,2 |
|
|
|
|
1СК-5,0 |
5,00 |
ВК-5,0 |
|
|
|
|
1СК-6,3 |
6,30 |
ВК-6,3 |
|
|
|
|
1СК-8,0 |
8,00 |
ВК-8,0 |
|
|
|
|
1СК-10,0 |
10,00 |
ВК-10,0 |
|
|
|
|
1СК-12,5 |
12,50 |
ВК-12,5 |
|
|
|
|
1СК-16,0 |
16,00 |
ВК-16,0 |
|
|
|
|
1СК-20,0 |
20,00 |
ВК-20,0 |
|
|
|
Таблица П.1.32
Конструктивные элементы двухветвевого канатного стропа
|
|
|
|
Поз. 2 |
|
|||
|
Обозначение стропа |
Грузо- подъемность стропа,т |
Поз. 1 |
Ов1 |
Ов2 |
Т |
Рт1 |
Поз. 3 (К1 или К2) |
|
2СК-0,5 |
0,50 |
ВК-0,4 |
|
|
|
|
|
|
2СК-0,63 |
0,63 |
ВК-0,5 |
|
|
|
|
|
|
2СК-0,8 |
0,80 |
ВК-0,63 |
|
|
|
|
|
|
2СК-1,0 |
1,00 |
ВК-0,8 |
Принимается по грузо- |
Принимается по грузо- |
|||
|
2СК-1,6 |
1,60 |
ВК-1,25 |
подъемности стропа |
подъемности ветви |
|||
|
2СК-2,0 |
2,00 |
ВК-1,6 |
|
|
|||
|
2СК-3,2 |
3,20 |
ВК-2,5 |
|
|
|||
|
2СК-5,0 |
5,00 |
ВК-4,0 |
|
|
|
|
|
|
2СК-6,3 |
6,30 |
ВК-5,0 |
|
|
|
|
|
|
2СК-8,0 |
8,00 |
ВК-6,3 |
|
|
|
|
|
|
2СК-10,0 |
10,00 |
ВК-8,0 |
|
|
|
|
|
|
2СК-12,5 |
12,50 |
ВК-10,0 |
|
|
|
|
|
|
2СК-16,0 |
16,00 |
ВК-12,5 |
|
|
|
|
|
|
2СК-20,0 |
20,00 |
ВК-20,0 |
|
|
|
|
|
Таблица П.1.33
Конструктивные элементы трехветвевого канатного стропа
(равномерная нагрузка на три ветви стропа)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (Ов2) |
Поз. 3 (К1 или К2) |
|
3СК-0,63 |
0,63 |
ВК-0,32 |
|
|
|
3СК-0,8 |
0,80 |
ВК-0,4 |
|
|
|
3СК-1,0 |
1,00 |
ВК-0,5 |
|
|
|
3СК-1,6 |
1,60 |
ВК-0,8 |
|
|
|
3СК-2,0 |
2,00 |
ВК-1,0 |
|
|
|
3СК-3,2 |
3,20 |
ВК-1,6 |
Принимается по грузо- |
Принимается по грузо- |
|
3СК-5,0 |
5,00 |
ВК-2,5 |
подъемности стропа |
подъемности ветви |
|
3СК-6,3 |
6,30 |
ВК-3,2 |
|
|
|
3СК-8,0 |
8,00 |
ВК-4,0 |
|
|
|
3СК-10,0 |
10,00 |
ВК-5,0 |
|
|
|
3СК-12,5 |
12,50 |
ВК-6,3 |
|
|
|
3СК-16,0 |
16,00 |
ВК-8,0 |
|
|
|
3СК-20,0 |
20,00 |
ВК-10,0 |
|
|
Таблица П.1.34
Конструктивные элементы трехветвевого канатного стропа
(нагрузка на две ветви с максимальным углом между ними 45°)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (Ов2) |
Поз. 3 (К1 или К2) |
|
3СК-0,63А |
0,63 |
ВК-0,5 |
|
|
|
3СК-0,8А |
0,80 |
ВК-0,63 |
|
|
|
3СК-1,0А |
1,00 |
ВК-0,8 |
|
|
|
3СК-1,6А |
1,60 |
ВК-1,25 |
|
|
|
3СК-2,0А |
2,00 |
ВК-1,6 |
|
|
|
3СК-3,2А |
3,20 |
ВК-2,5 |
Принимается по грузо- |
Принимается по грузо- |
|
3СК-5,0А |
5,00 |
ВК-4,0 |
подъемности стропа |
подъемности ветви |
|
3СК-6,3А |
6,30 |
ВК-5,0 |
|
|
|
3СК-8,0А |
8,00 |
ВК-6,3 |
|
|
|
3СК-10,0А |
10,00 |
ВК-8,0 |
|
|
|
3СК-12,5А |
12,50 |
ВК-10,0 |
|
|
|
3СК-16,0А |
16,00 |
ВК-12,5 |
|
|
|
3СК-20,0А |
20,00 |
ВК-16,0 |
|
|
Таблица П.1.35
Конструктивные элементы четырехветвевого канатного стропа
(равномерная нагрузка на четыре ветви)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (Т, Рт1) |
Поз. 3 (К1 или К2) |
|
4К-0,63 |
0,63 |
ВК-0,32 |
|
|
|
4СК-0,8 |
0,80 |
ВК-0,32 |
|
|
|
4СК-1,0 |
1,00 |
ВК-0,4 |
|
|
|
4СК-2,0 |
2,00 |
ВК-0,8 |
|
|
|
4СК-3,2 |
3,20 |
ВК-1,25 |
Выбирается по грузо- |
Выбирается по грузо- |
|
4СК-5,0 |
5,00 |
ВК-1,6 |
подъемности стропа |
подъемности ветви |
|
4СК-6,3 |
6,30 |
ВК-2,5 |
|
|
|
4СК-8,0 |
8,00 |
ВК-3,2 |
|
|
|
4СК-12,5 |
12,50 |
ВК-5,0 |
|
|
|
4СК-16,0 |
16,00 |
ВК-6,3 |
|
|
|
4СК-20,0 |
20,00 |
ВК-8,0 |
|
|
|
4СК-25,0 |
25,00 |
ВК-10,0 |
|
|
Таблица П.1.36
Конструктивные элементы четырехветвевого канатного стропа
(нагрузка на две ветви с максимальным углом между ними 45°)
|
Обозначение стропа |
Грузоподъемность стропа,т |
Поз. 1 |
Поз. 2 (Т, Рт1) |
Поз. 3 (К1 или К2) |
|
4СК-0,63А |
0,63 |
ВК-0,5 |
|
|
|
4СК-0,8А |
0,80 |
ВК-0,63 |
|
|
|
4СК-1,0А |
1,00 |
ВК-0,8 |
|
|
|
4СК-2,0А |
2,00 |
ВК-1,6 |
|
|
|
4СК-3,2А |
3,20 |
ВК-2,5 |
Выбирается по грузо- |
Выбираается по грузо- |
|
4СК-5,0А |
5,00 |
ВК-4,0 |
подъемности стропа |
подъемности ветви |
|
4СК-6,3А |
6,30 |
ВК-5,0 |
|
|
|
4СК-8,0А |
8,00 |
ВК-6,3 |
|
|
|
4СК-12,5А |
12,50 |
ВК-10,0 |
|
|
|
4СК-16,0А |
16,00 |
ВК-12,5 |
|
|
|
4СК-20,0А |
20,00 |
ВК-16,0 |
|
|
|
4СК-25,0А |
25,00 |
ВК-20,0 |
|
|
Таблица П.1.37
Основные параметры и размеры стропа универсального, исполнение 1
|
Обозначение стропа |
Грузоподъемность стропа, т, при угле наклона к вертикали |
Допускаемая нагрузка на ветвь |
Расчетное разрывное усилие ветви каната |
Размеры, мм |
Диаметр канатов маркировочной группы 1770 (180), мм |
|||||||
|
|
|
|
kH |
|
|
|
ГОСТ 2688 |
ГОСТ 3071 |
ГОСТ 3079 |
ГОСТ 7668 |
ГОСТ 7669 |
|
|
УСК1-0,5 |
0,50 |
0,35 |
4,90 |
29,4 |
1000-15000 |
240 |
60 |
7,6 |
8,5 |
- |
- |
7,2 |
|
УСК1-0,63 |
0,63 |
0,45 |
6,18 |
37,0 |
|
|
|
8,3 |
9,0 |
8,5 |
8,1 |
- |
|
УСК1-0,8 |
0,80 |
0,56 |
7,85 |
47,0 |
|
280 |
80 |
9,0 |
- |
- |
- |
8,6 |
|
УСК1-1,0 |
1,00 |
0,70 |
9,81 |
59,0 |
2000-20000 |
|
|
11,0 |
11,5 |
11,5 |
11,5 |
10,5 |
|
УСК1-1,6 |
1,60 |
1,10 |
15,70 |
94,2 |
|
320 |
90 |
14,0 |
- |
13,5 |
13,5 |
13,0 |
|
УСК1-2,0 |
2,00 |
1,40 |
19,62 |
118,0 |
|
|
100 |
15,0 |
- |
15,5 |
- |
14,5 |
|
УСК1-3,2 |
3,20 |
2,30 |
31,40 |
188,0 |
|
|
130 |
19,5 |
- |
19,5 |
20,0 |
17,5 |
|
УСК1-5,0 |
5,00 |
3,55 |
49,05 |
294,0 |
3000-25000 |
400 |
190 |
24,0 |
- |
- |
23,5 |
23,0 |
|
УСК1-6,3 |
6,30 |
4,45 |
61,80 |
370,0 |
|
|
|
27,0 |
- |
27,0 |
27,0 |
25,0; 26,5 |
|
УСК1-8,0 |
8,00 |
5,56 |
78,50 |
470,0 |
|
|
|
30,5 |
- |
30,5 |
31,0 |
30,0 |
|
УСК1-10,0 |
10,00 |
7,10 |
98,10 |
588,0 |
|
500 |
260 |
33,5 |
- |
35,0 |
33,0 |
32,5 |
|
УСК1-12,5 |
12,50 |
8,50 |
122,60 |
735,0 |
|
|
|
37,0 |
- |
39,0 |
38,0 |
35,5; 36,5 |
|
УСК1-16,0 |
16,00 |
11,30 |
157,00 |
941,7 |
4000-30000 |
|
320 |
42,0 |
- |
43,0 |
42,0 |
39,0 |
|
УСК1-20,0 |
20,00 |
14,15 |
196,20 |
1177,2 |
|
600 |
|
47,5 |
- |
50,0 |
46,5 |
45,5 |
|
УСК1-25,0 |
25,00 |
17,70 |
245,25 |
1471,5 |
|
|
430 |
56,0 |
- |
54,0 |
53,5 |
49,0 |
|
УСК1-32,0 |
32,00 |
22,60 |
313,90 |
1883,5 |
|
|
|
- |
- |
62,0 |
60,5 |
57,0 |
=0°
=90°
Таблица П.1.38
Основные параметры и размеры стропа универсального, исполнение 2
|
Обозначение стропа |
Грузоподъемность стропа, т, при угле наклона к вертикали |
Допускаемая нагрузка на ветвь |
Расчетное разрывное усилие ветви каната |
Размеры, мм |
Диаметр канатов маркировочной группы 1770 (180), мм |
|||||||
|
|
|
|
kH |
|
|
|
ГОСТ 2688 |
ГОСТ 3071 |
ГОСТ 3079 |
ГОСТ 7668 |
ГОСТ 7669 |
|
|
УСК2-0,5 |
0,50 |
0,35 |
4,90 |
14,7 |
|
|
60 |
5,6 |
5,8 |
8,5 |
- |
- |
|
УСК2-0,63 |
0,63 |
0,45 |
6,18 |
18,5 |
50 |
800-3000 |
|
6,2 |
6,3 |
6,5 |
6,3 |
5,9 |
|
УСК2-0,8 |
0,80 |
0,56 |
7,85 |
23,5 |
|
|
80 |
6,9 |
7,6 |
- |
6,7 |
6,4 |
|
УСК2-1,0 |
1,00 |
0,70 |
9,81 |
29,5 |
|
|
|
7,6 |
8,5 |
8,5 |
8,1 |
7,2 |
|
УСК2-1,6 |
1,60 |
1,10 |
15,70 |
47,0 |
|
|
90 |
9,9 |
- |
- |
9,7 |
8,6 |
|
УСК2-2,0 |
2,00 |
1,40 |
19,62 |
59,0 |
150 |
1500-30000 |
100 |
11,0 |
63,4 |
11,5 |
11,5 |
10,5 |
|
УСК2-3,2 |
3,20 |
2,30 |
31,40 |
94,0 |
|
|
130 |
14,0 |
15,5 |
13,5 |
13,5 |
13,0 |
|
УСК2-5,0 |
5,00 |
3,55 |
49,05 |
147,0 |
|
|
190 |
16,5 |
- |
17,0 |
16,5 |
16,0 |
|
УСК2-6,3 |
6,30 |
4,45 |
61,80 |
185,0 |
|
|
|
19,5 |
- |
19,5 |
20,0 |
17,5 |
|
УСК2-8,0 |
8,00 |
5,56 |
78,50 |
235,0 |
200 |
|
|
21,0 |
- |
21,5 |
22,0 |
19,5 |
|
УСК2-10,0 |
10,00 |
7,10 |
98,10 |
294,0 |
|
|
260 |
24,0 |
- |
25,0 |
23,5 |
23,0 |
|
УСК2-12,5 |
12,50 |
8,50 |
122,60 |
368,0 |
|
2000-30000 |
|
27,0 |
- |
27,0 |
27,0 |
25,0 |
|
УСК2-16,0 |
16,00 |
11,30 |
157,00 |
470,0 |
|
|
|
30,5 |
- |
30,5 |
31,0 |
28,0 |
|
УСК2-20,0 |
20,00 |
14,15 |
196,20 |
589,0 |
250 |
|
320 |
33,5 |
- |
35,0 |
34,5 |
32,5 |
|
УСК2-25,0 |
25,00 |
17,70 |
245,25 |
736,0 |
|
|
430 |
37,0 |
- |
39,0 |
38,0 |
35,5 |
|
УСК2-32,0 |
32,00 |
22,60 |
313,90 |
942,0 |
|
|
|
42,0 |
- |
43,0 |
42,0 |
39,0 |
